Устройство и характеристики насосной станции
Агрегат сильно отличается от погружника в первую очередь своими объемами и принципом работы. Рабочие элементы комплекса:
- Мощная помпа. Именно она поднимает жидкость из глубины скважины или колодца и подает в водопроводную сеть. Все остальные элементы обеспечивают его правильную работу. Первое и единственное назначение – выкачивание жидкости из водоносной жилы.
- Шланг или труба. Крутящий момент рабочего колеса создает вакуумную среду внутри шланга, и вода устремляется наверх к крыльчатке. Здесь происходит ее захват и проталкивание дальше в систему.
- Обратный клапан. Располагается на шланге возле самого агрегата или непосредственно в скважине. Предназначен для остановки жидкости после выключения насоса.
- Фильтр грубой очистки. Имеет вид железной или пластмассовой пробки с сетчатым основанием. Задерживает крупные и мелкие частицы ила и глины в зависимости от величины ячейки. Предохраняет оборудование от засора, преимущественно крыльчатку.
- Реле замера давления в магистрали. Без этого прибора устройство не будет работать. Датчик установлен у основания расширительного бака. Когда происходит забор воды, давление в системе падает, реле регистрирует этот процесс и дает команду помпе на включение. Поэтому кабель питания не идет напрямую в сеть, а проходит через датчик давления. Шаг включения 1,5–2 очка.
- Манометр. Служит контроллером давления в системе. Показывает любые изменения после включения и выключения агрегата.
- Расширительный бак. Регулирует плавное включение насоса. Без него оборудование будет работать рывками, постоянно включаясь и отключаясь.
Как своими силами устранить неисправности?
Сейчас мы последовательно рассмотрим наиболее часто встречающиеся неисправности в насосных станциях, причины их возникновения и способы, применяемые для их устранения.
Насосное оборудование вращается, при этом вода не поступает
Если владелец включил станцию, крыльчатка насоса начала вращаться, при этом вода в трубопровод не поступает, то происходить это может по причине отдельных факторов.
Чтобы разобраться с этой проблемой, необходимо сначала проверить, насколько все соединительные трубопроводы герметичны. Также необходимо убедиться, действительно ли в системе нет воды. Если жидкость отсутствует, то это может указывать на плохую работу обратного клапана. Он расположен между входным патрубком станции и оголовком скважины
На него следует обратить самое пристальное внимание. Необходимо проверить его состояние
Выход из строя этого элемента возможен в случае, если в него попали посторонние предметы.
Специальной пружиной контролируется работа обратного клапана. Иногда происходит ее поломка, что приводит к выходу этого элемента из строя. В некоторых случаях клапан загрязняется. Для решения проблемы его необходимо снять и хорошо прочистить. Если же клапан неисправен, то в этом случае необходимо провести его замену новым.
Если оборудование длительное время простаивало, то вода может пропасть на участке между скважиной и насосом. В этом случае для заполнения входного участка необходимо использовать специальное заливочное отверстие.
Отсутствие в системе воды может возникнуть по причине истощения скважины. Для того чтобы компенсировать сезонное понижение уровня воды, владелец может опустить глубже в шахту скважины входной контур насосного оборудования. Однако это может привести к возникновению риска загрязнения. Поэтому во избежание этого необходимо оборудовать фильтром приемный патрубок станции.
Если в трубопроводе отсутствует вода, при этом станция исправна, насос вращается, то в качестве одной из причин этого может быть недостаточное напряжение электрической сети. В этом случае, несмотря на вращение ротора, его частоты вращения будет не хватать для перемещения поступаемой из скважины воды на нужное расстояние. Чтобы проверить напряжение в электрической сети, следует воспользоваться специальным прибором – тестером электропитания.
Включение насоса станции происходит часто, а вода подается рывками
Причиной может быть неправильная работа узла автоматики. Таковым в насосных станциях является манометр. Основная функция этого прибора – измерение давления. Работая рывками, можно наблюдать, как показатели манометра могут изменяться, поднимаясь до больших величин, а потом резко падая.
Причиной такого недостатка могут быть повреждения, возникшие в мембране в гидроаккумуляторе. Добраться до мембраны можно через ниппель, который находится на тыльной стороне корпуса гидроаккумулятора. Нажав на эту деталь, из него должен поступать воздух. Если же вместо воздуха из него идет вода, то это говорит о том, что пора сменить мембрану гидроаккумулятора. Чтобы выполнить эту операцию, необходимо разобрать корпус гидроаккумулятора, для чего раскручиваются болты, а потом выполняется замена мембраны.
Еще одной причиной работы станции скачками может являться падение давления в воздушной подушке, расположенной за мембранной частью гидроаккумулятора. Производитель обычно в эту часть устройства накачивает воздух под давлением 1,8 атмосфер. Если герметичность нарушена, то воздух будет уходить и гидроаккумулятор перестанет выполнять свои функции. Под действием ниппеля, расположенного под задней частью устройства, можно повысить давление.
Если возникли следы от ржавчины или микротрещины в корпусе устройства, то единственным выходом здесь будет заделывание швов. Для выполнения этой операции необходимо использовать холодную сварку. Или же можно потратиться и заменить корпус или гидроаккумулятор.
Эта неисправность может возникать еще и по причине поломки автоматического блока регулировки. Ремонту он не подлежит, поэтому придется заменить неисправное устройство новым.
Насосная станция работает, но вода в систему поступает рывками, с перебоями
Такая проблема может возникнуть, если в трубопровод частично поступает воздух. Такой подсос может произойти в сегменте, который располагается на участке от всасывающего патрубка с фильтром до выходного патрубка станции. Для устранения этого недостатка необходимо обеспечить герметичность трубопроводов и их соединений. Кроме этого, нужно добиться более глубокого погружения всасывающего патрубка в скважину.
Причины возникновения поломок
- Неправильная эксплуатация прибора. Следует различать дренажник от фекальника, хотя на первый взгляд они похожи. Использование первого для выкачивания канализационных стоков недопустимо. Прибор служит только для откачки условно чистой воды. Неправильное использование часто приводит к поломке агрегата. Постоянное включение и отключение с интервалом меньше одной минуты – пагубно влияет на мотор и подшипники.
- Повреждение кабеля. Питающий кабель – один из основных элементов помпы. Без него ничего работать не будет. Обрыв или преломление шнура приведет к обесточиванию агрегата. Кабель можно заменить самому, главное – выбрать верное сечение и количество жил. Нельзя проводить ремонт шнура только в месте КЗ. Лучше заменить его полностью, от вилки до насоса.
- Редкий осмотр и неправильное обслуживание. Любой прибор нуждается в техническом контроле. Дренажник осматривают на предмет дефектов раз в полгода. Если агрегат находится в воде постоянно, то доставать его следует раз в квартал. Во время осмотра проводятся процедуры по смазке подшипников, протяжке фиксирующих болтов и гаек. Игнорирование данных действий приведет к поломке основных узлов прибора – потребуется ремонт дренажного насоса.
- Работа агрегата всухую. Насос не должен работать без воды. Только в погруженном состоянии его можно включать в сеть. Хозяева оставляют агрегаты без присмотра, откачав всю воду, помпа не перестает работать, двигатель перегревается, и оплетка моторного отсека слипается между собой. Происходит короткое замыкание – устройство полностью сгорает, что приводит к значительным денежным затратам на дорогостоящий ремонт.
- Неверно выбрана среда работы устройства. Существует мнение, что дренажник пригоден к откачке даже жидкости с высоким содержанием ила и глины. Конечно, это не так. На первых парах мотор справится с натуженным плотным слоем ила, но впоследствии движение густой фракции по шлангу будет создавать дополнительное сопротивление двигателю. В конце концов агрегат перестанет работать. Мелкая галька губительна для крыльчатки. Мощности прибора хватит, чтобы затянуть гальку в рабочее колесо, но вращение прекратится после попадания камней в шнеки миксера.
- Неправильная установка агрегата. Нужно помещать в емкость или водоем, опуская корпус с поплавком на глубину. Необходимо помнить, что погружать прибор и ставить его на дно недопустимо.
- Заводской брак. С этим явлением ничего сделать нельзя. Совет только один – не выбрасывать документы и чек на купленный товар.
- Нарушение герметичности корпуса. Опуская прибор на глубину или в емкость для выкачивания жидкости, недопустимо бросать его или резко топить. Удар о камень или стенку резервуара приведет к образованию трещин в стыках или стенке насоса. Внутрь попадет вода, и двигатель сгорит или придет в негодность.
Некоторые виды ремонтных работ
Ремонтные работы бывают разного вида сложности. Если прочистка обратного клапана или замена фильтра проводится без особого труда, то установка новой мембраны требует специальных знаний.
Если вместе с водой из гидроаккумулятора выходит и воздух, значит, мембрана имеет повреждение. Когда из ниппеля вместе с воздухом выходит вода, то и он поврежден. Вода с воздухом находятся в разных камерах, разделенных мембраной, они никогда не смешиваются.
Порядок работ:
- Емкость отключается от системы, кладется на бок для слива жидкости. Снизу подставляется бак.
- Снимается фланец и вода выпускается. Чтобы она быстро не входила, 2 болта оставляются. Они только ослабляются. Полное снятие происходит в последний момент.
- Мембрана удаляется.
- Внутренняя поверхность бака очищается от грязи, промывается и вытирается насухо.
- Устанавливается новая мембрана.
- Если станция большого размера, то установка мембраны вызывает затруднение. Чтобы дотянуться до дна емкости, используется веревка, которая привязывается к держателю. Затем его резьбовая часть фиксируется гайкой.
- Устанавливается фланец.
- Закачивается воздух и давление проверяется манометром.
С чем связаны сбои
Если насос не может поднять воду, этому часто способствуют внешние факторы:
Внешние сбои в работе насоса.
- Снижение уровня жидкости в гидротехническом сооружении, в данном случае агрегат сначала плохо качает воду, а вскоре перестает выполнять свою функцию, работает вхолостую. При этом увеличивается износ прибора, он быстро выходит из строя, т. к. не предусмотрена возможность функционирования всухую.
- Недостаточно большая глубина гидротехнического сооружения (до 8 м), это становится причиной поломки, если снижается уровень грунтовых вод. При небольших размерах скважины такие изменения ощутимы сильнее.
- Если планируется монтировать насосную станцию на участке, предусматривается возможность установки фильтрующего элемента. Он располагается на входе системы – крепится к подающему патрубку на дне гидротехнического сооружения и постоянно контактирует с загрязнениями (песок, известь, вещества, содержащиеся в воде). Если не производить очистку фильтра, вода перестанет подниматься.
Недостаточной оказалась мощность электродвигателя
Если сила создаваемого напора воды была небольшой изначально, велика вероятность, что техника была подобрана неправильно из-за ошибочного расчета ее мощности. В результате насосная станция становится малоэффективной: вода часто отсутствует или подается с перебоями.
При расчете мощности устройства всегда делается запас (10-15%), что позволит компенсировать погрешности и воздействие негативных факторов при эксплуатации. Если данные нюансы не были учтены, агрегат работает на пределе своих возможностей: часто включается и отключается или функционирует непрерывно, что приводит к быстрому износу, появлению неполадок. В лучшем случае требуется ремонт устройства, а в худшем – он выходит из строя.
Мощность электродвигателя насоса может оказаться недостаточной и в случае, когда агрегат эксплуатируется долго. Это происходит при изменении конфигурации трубопровода: увеличиваются его длина или диаметр, меняется направление вследствие переноса некоторых сантехнических приборов, перестройки объекта и его перепланировки.
Маленькая мощность электродвигателя.
Еще одной причиной падения давления на фоне низкой мощности устройства является увеличение глубины скважины. Каждая разновидность насоса предназначена для эксплуатации при заданных условиях. Если исходные данные меняются, следует выбрать другой вариант агрегата.
Изношены элементы нагнетательного механизма насоса

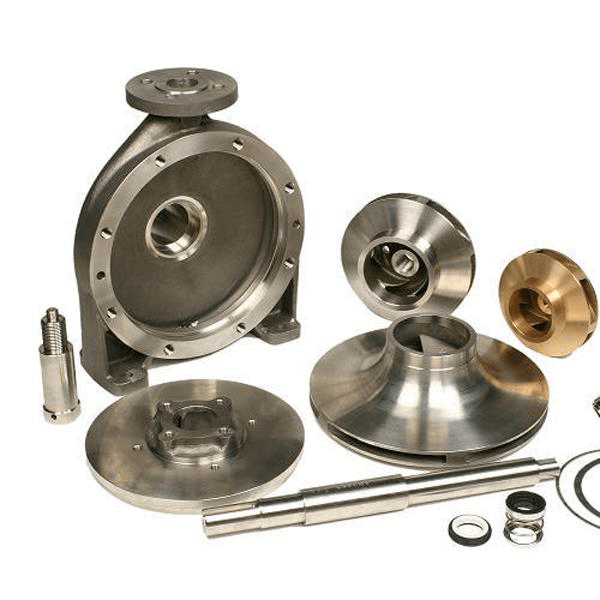

В зависимости от разновидности устройства могут выйти из строя разные узлы: рабочее колесо, мембрана. Данные элементы конструкции часто функционируют на высокой скорости, а значит, подвергаются воздействию высоких нагрузок, что приводит к быстрому износу. Если со дна скважины поднимается вода с примесями песка или в ней присутствуют другие загрязнения, это может ускорять истирание деталей.
При ослаблении силы напора без видимых причин (уровень воды в скважине в норме, мощность достаточная, перепады напряжения в сети не наблюдаются) можно предположить выход из строя насоса. Если насос дешевый, то заниматься ремонтом часто нецелесообразно, т. к. его стоимость может быть высокой.
Трубопровод дал течь
Трубопровод дал течь.
- дефект коммуникаций;
- превышение допустимого давления в трубах, например если они небольшого сечения, а насос мощный;
- если течь образовалась на участке резьбового соединения, возможно, причина в недостатке уплотнительного материала;
- засор обратного клапана, не позволяющий ему закрыться.
Разновидности и материал груши
Насосные станции обеспечивают водой жилые коттеджи, дачи и прочие постройки. Станция состоит из насоса и гидроаккумулятора. Резиновые мембраны являются ключевыми деталями бака гидроаккумулятора. Груша может быть съемной и несъемной.
Груша может выйти из строя раньше обозначенного срока (5-10 лет) по причине разрыва о стенки бака.
В состав современных гидроаккумуляторов чаще всего входят внутрисъемные груши. Иногда диафрагма или груша не снимается. Такие системы стоят на порядок дешевле. Но стоит заметить, что в случае поломки заменить мембрану будет невозможно.
Виды материалов для груши:
- Натуральная резина;
- Бутиловая искусственная резина;
- EPDM;
- SBR.
При выборе вида мембраны следует учитывать возможность ее замены. Срок ее службы будет зависеть от рабочего температурного диапазона в системе, срока эксплуатации, динамики работы и устойчивости к диффузии. В продаже можно найти баллонную, шаровую, грушевидную и диафрагменную форму груши.
https://www.youtube.com/watch?v=BS0S-knNZ9I
Прочие неполадки
Уровень воды в устройстве или резервуаре мог упасть ниже нормы. Симптомы этой проблемы: стабильный поток воды, напор становится меньше, вода перестает идти, автоматическое отключение насоса. Чаще всего подобное может наблюдаться в жару, летний период, когда по всему миру наступает засуха. Это вполне логичное следствие. Также это может быть из-за самого колодца, который был выкопан неправильно. Для профилактики этих невзгод пользуйтесь следующими направлениями:
- включайте защиту от сухого хода — это поможет спасти насос в случае обнаружения проблемы;
- подготовка водного резервуара должна производиться зимой, потому что грунтовая вода в этот период находится в самом низу;
- даже зимой, доверьте создание резервуара профессионалам;
- проверяйте скважину на загрязнение и производите ее чистку.
Проблемы с настройкой производительности насоса. Она может быть значительно выше, чем необходимо. Резервуар будет быстро опустошаться, отсюда снова появится вышеописанная проблема. Дело может быть даже не в самом насосе, поэтому ниже представлен перечень профилактических действий:
- подбирайте не самый лучший и мощный насос, а самый подходящий для вашего дачного участка;
- настройте свой нынешний насос правильно и учтите время пиковых потреблений воды;
- лучше избегать одновременного открытия нескольких источников подачи воды в доме.
Недостаточная мощность насоса или неправильная настройка насоса. Скорее всего, вы неправильно выбрали насос, так как все нужно учитывать заранее. Если вы только намереваетесь приобрести насосную станцию, то обязательно учтите данный пример. Насос, с напором максимум в 30 м никоим образом не сможет добыть воду из резервуара на глубине 50 м. Поэтому, чтобы предусмотреть эту проблему, тщательно выберите подходящее устройство.
Насосные станции как любое электроустройство чувствует перепады напряжения
Скачки напряжения
Насосные станции как любое электроустройство чувствует эти перепады. При значении напряжения ниже 200V насос мало того, что может выключиться, так еще потом и не включиться. В лучшем случае резко упадет напор воды с плавным и полным отключением. Поэтому, если у вас есть приборы для измерения напряжения, то проверьте все следующим образом:
- подсоедините устройство к источнику питания;
- стабилизируйте напряжение.
Трубопровод полностью засорился. Если в установке была где-то допущена ошибка, то в трубы или шланги может попасть нежелательный мусор, вроде пыли, грязи или песка. Для этого учитывайте:
- аккуратную сборку и установку нового насоса или же его чистку и прочее техническое обслуживание;
- достать на поверхность станцию и выполнить чистку, как было описано выше в статье.
Трубопровод мог повредиться. Главный симптом – вода будет издавать булькающие звуки из источника. Исследуйте все соединения и проверьте под давлением шланг, как также уже было описано выше.
Полная и окончательная поломка. Последняя причина, которую может спасти только ремонт, будь то своими руками, то ли путем ремонта у настоящих мастеров. Симптомы поломки – звук мотора есть, воду не качает, но другие причины поломки отсутствуют.
Не отчаивайтесь, если ваш насос по каким-либо причинам перестал работать: тщательно изучите проблему и следуйте инструкции, чтобы произвести ремонт самостоятельно!
Любое, даже самое надежное оборудование нуждается в регулярном осмотре и периодическом ремонте
Особое внимание надо уделить водоснабжающему оборудованию, работающему при сильных нагрузках длительное время. Погружные насосы работают не на поверхности грунта, а внутри самой скважины или колодца
Они находятся ниже уровня зеркала воды постоянно, обычно функционируют в течение всего года либо только сезонно
Неисправности у этого оборудования могут быть различными, чаще всего проблема связана с мотором, но могут возникнуть и другие причины, требующие остановки и ремонта
Они находятся ниже уровня зеркала воды постоянно, обычно функционируют в течение всего года либо только сезонно. Неисправности у этого оборудования могут быть различными, чаще всего проблема связана с мотором, но могут возникнуть и другие причины, требующие остановки и ремонта.
Чтобы починить насос, необходимо сначала определить причину поломки. Среди неисправностей чаще всего встречаются слишком сильный шум, вибрация, низкая производительность. Среди вероятных поломок можно отметить прерывающуюся работу, запах горелой изоляции от мотора. Как только замечена неисправность, необходимо глубинный насос остановить, поднять его на поверхность для осмотра. Только так можно проверить его, при необходимости выполнить ремонт или заменить изношенные детали.

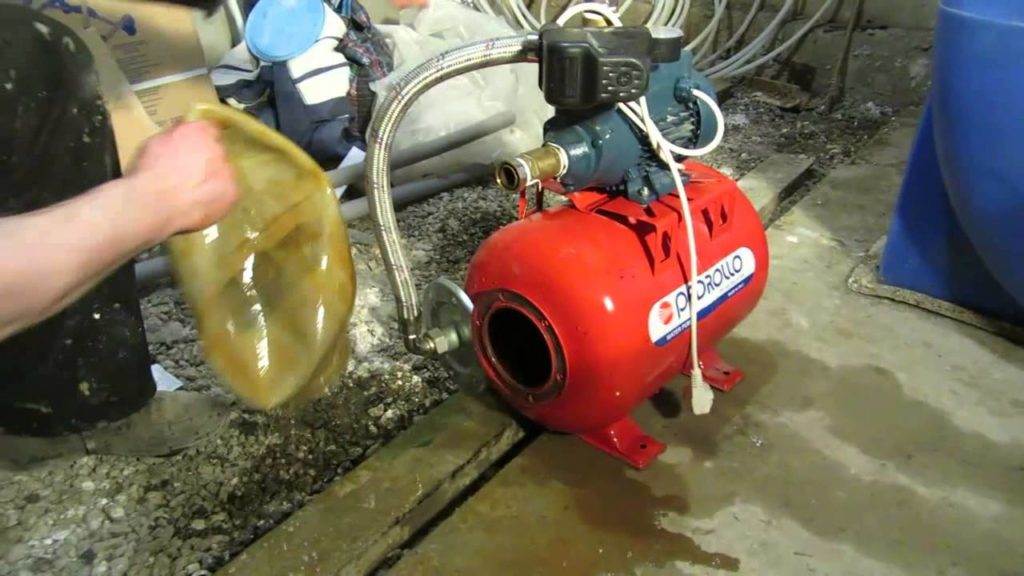

Замена мембраны
В состав каждого гидроаккумулятора входит мембрана, играющая роль элемента, который разделяет систему на два резервуара: водяного и воздушного. Современный рынок предлагает два вида мембран: для гидроаккумулятора, который снабжает водой, и для гидроаккумулятора, который обеспечивает отопление.
Резиновая (или каучуковая) деталь изнашивается из-за постоянного воздействия деструктивных факторов. Менять мембрану нужно не реже раза в год. Если условия эксплуатации отличаются жесткостью, то менять деталь нужно чаще.
Произвести замену мембраны можно как самостоятельно, так и в сервисном центре
Как заменить мембрану на 24 л:
- Произвести отсоединение гидроаккумулятора от оборудования.
- Снять шланг и открутить гайку.
- Стравить давление газа, который находится в воздушной камере.
- Воздух можно спустить при помощи ниппеля.
- Снять мембранный фланец путем отвинчивания болтов.
Держатель мембраны фиксируется при помощи гайки. После того как гайка будет выкручена, производят детальный осмотр корпуса. Новую деталь монтируют на место старой.
1 Устройство мембраны и принцип ее работы
Мембрана для гидроаккумулятора внешне похожа на обычную медицинскую грелку или банку – в моделях небольших размеров (до 100 литров). У более крупного бака (от 100 литров и больше) ее форма скорее напоминает грушу или бутылку.
Суть, впрочем, не меняется – в любом случае это емкость, выполняемая из эластичных материалов. Она вставляется в металлический корпус бака, разделяя его на две части. В одной – внутри мембраны – содержится вода. Вторая – между стенкой мембраны и корпуса – закачанный внутрь воздух.
Такая конструкция предназначается для следующего: включенный насос закачивает воду внутрь бака (а точнее – внутрь мембраны). Ее наполнение производится до определенного уровня – пока давление внутри не достигнет до максимального давления (для бытовых систем водоснабжения этот параметр варьируется в диапазоне от 1.8 до 3 атмосфер), которое выставлено на реле давления насоса.
Расположение мембраны внутри бака-гидроаккумулятора.
В этот момент сам насос отключится. Вода же будет оставаться под давлением, и сможет с нормальным напором идти из кранов – поскольку теперь на нее будет воздействовать сжатый воздух, находящийся внутри бака.
Таким образом будет экономиться и электричество, и увеличиваться срок службы оборудования – поскольку насос будет находиться в работе меньшее время. Вдобавок применение бака для систем водоснабжения полезно еще и тем, что сводятся к минимуму резкие скачки давления, создаваемые при включении насоса в работу.
1.1 Виды мембран
Условно мембрана для гидроаккумулятора классифицируется по назначению:
- Для систем водоснабжения.
- Для систем отопления.
Разберемся подробнее с нюансами продукции каждой категории.
Мембраны для гидроаккумуляторов различного объема (от 24 до 300 литров).
Мембрана для гидроаккумулятора, применяемого для систем водоснабжения, имеет следующие характеристики:
- материал изготовления: каучук;
- температура среды: от 0 до +70 градусов;
- максимальное рабочее давление: 7 атмосфер.
Изделие такого типа нейтрально к бактериям.
Мембрана бака, который будет применяться для систем отопления, имеет отличия:
- материал изготовления: резина EPDM (особый состав, являющий собой резину, производимую по особенной технологии);
- температура среды: до +99 градусов;
- максимальное рабочее давление: 8 атмосфер.
Как и любое другое резиновое изделие, мембрана для бака (не важно, для каких именно систем – отопления или водоснабжения) имеет ряд недостатков. В частности, она негативно воспринимает:. Гидроаккумулятор в разрезе — расположение мембраны внутри бака
Гидроаккумулятор в разрезе — расположение мембраны внутри бака.
- частые и/или резкие перепады температуры;
- превышение температуры свыше установленного предела;
- превышение давления свыше установленного предела (впрочем, для систем водоснабжения или отопления это малоактуально, поскольку бытовые насосные станции AL-KO обычно имеют меньшее рабочее давление);
- частое и/или резкое сжатие.
Однако условия эксплуатации в системах водоснабжения и отопления обычно такие, что избежать негативного влияния попросту не удается. К примеру: по вечерам расход воды резко повышается – приходя домой с работы, человек хочет принять душ, приготовить еду, поесть, помыть посуду. Таким образом содержимое бака быстро сольется. Тоже самое – и утром, когда человек спешит на работу.
Так что несмотря на то, что срок эксплуатации мембраны бака водоснабжения обычно указывается до 5 лет – по факту ее замена требуется куда чаще. В целях профилактики рекомендуется периодически (не реже 1 раза в год) проверять целостность изделия (как именно – рассмотрим ниже).
Гидроаккумуляторные мембраны различного объема.
Отдельно следует упомянуть и про объем емкости – ведь это, по сути, ее ключевой параметр. Современные баки выпускаются по типоразмерам объема, начинающимся с 8 литров.
Наиболее распространенный вариант для бытовых домашних устройств – это 24, 50, 60 и 80 литров (максимально модель может вмещать до 2 тысяч литров воды, однако для обычного жилого коттеджа или дачи это, само собой, не актуально).
Также пользуются популярностью и мембраны большей вместимости – на 100-200 литров, что актуально для коттеджей, в которых живет более 4-5 людей.

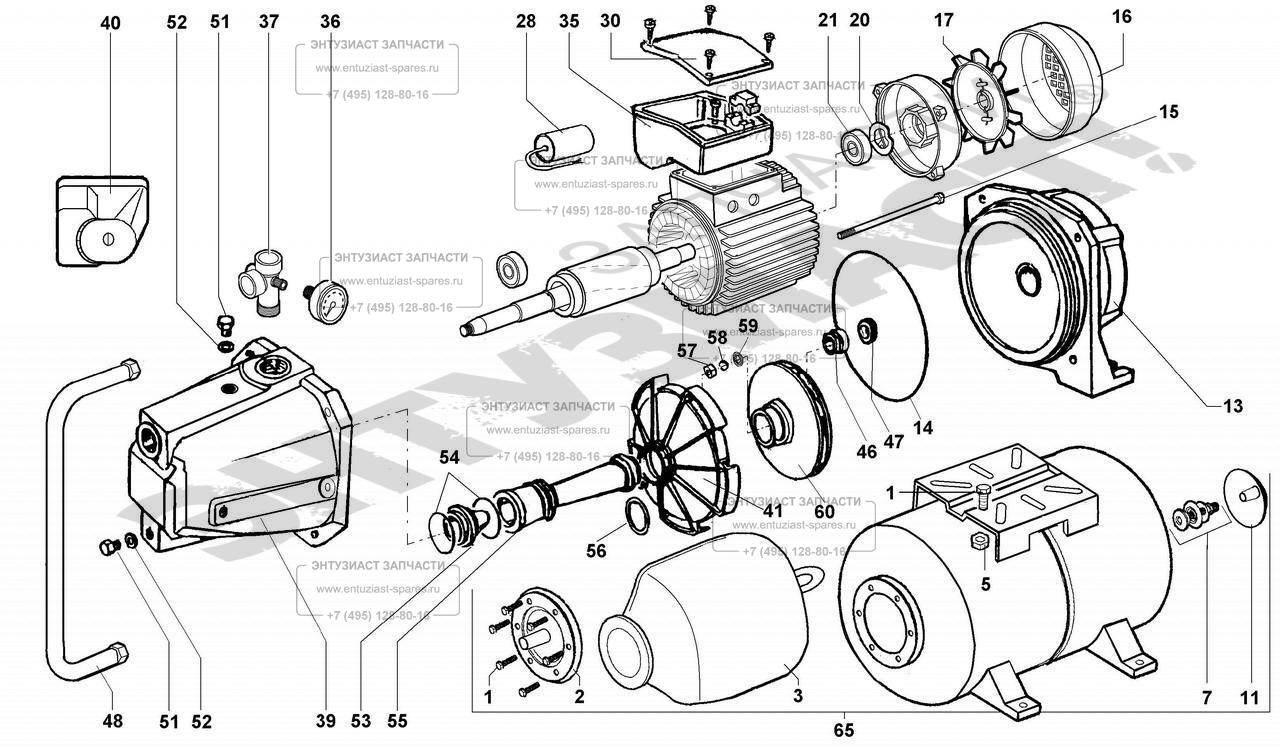

Устройство и характеристики основных элементов
Агрегат сильно отличается от погружника в первую очередь своими объемами и принципом работы. Рабочие элементы комплекса:
- Мощная помпа. Именно она поднимает жидкость из глубины скважины или колодца и подает в водопроводную сеть. Все остальные элементы обеспечивают его правильную работу. Первое и единственное назначение – выкачивание жидкости из водоносной жилы.
- Шланг или труба. Крутящий момент рабочего колеса создает вакуумную среду внутри шланга, и вода устремляется наверх к крыльчатке. Здесь происходит ее захват и проталкивание дальше в систему.
- Обратный клапан. Располагается на шланге возле самого агрегата или непосредственно в скважине. Предназначен для остановки жидкости после выключения насоса.
- Фильтр грубой очистки. Имеет вид железной или пластмассовой пробки с сетчатым основанием. Задерживает крупные и мелкие частицы ила и глины в зависимости от величины ячейки. Предохраняет оборудование от засора, преимущественно крыльчатку.
- Реле замера давления в магистрали. Без этого прибора устройство не будет работать. Датчик установлен у основания расширительного бака. Когда происходит забор воды, давление в системе падает, реле регистрирует этот процесс и дает команду помпе на включение. Поэтому кабель питания не идет напрямую в сеть, а проходит через датчик давления. Шаг включения 1,5–2 очка.
- Манометр. Служит контроллером давления в системе. Показывает любые изменения после включения и выключения агрегата.
- Расширительный бак. Регулирует плавное включение насоса. Без него оборудование будет работать рывками, постоянно включаясь и отключаясь.
Основные неисправности насосной станции и их устранение
Устройство скомплектовано из следующих частей:
- Насос для забора воды и подачи её во внутридомовую систему.
- Мембранный бак (гидроаккумулятор) для поддержания в системе установленного давления.
- Датчик давления, запускающее оборудование при снижении напора в системе.
- Манометр.
- Спускной кран.
Каждый из перечисленных узлов выполняет свою задачу, и при неисправности любого из них устройство выходит из строя. Перечень неисправностей, как и вариантов их ремонта, примерно одинаков для насосного оборудования различных производителей. Разберём наиболее характерные поломки насосной станции.
Станция работает долгое время, не отключаясь, а манометр показывает низкий уровень давления
Вероятные причины поломок и способы их исправления:
- Отсутствие воды в питающей скважине. Подобная «сухая» работа чревата выходом мотора насоса из строя.
- Динамическое сопротивление внутри магистрали. Возможно при большой протяжённости внутридомовой сети при малом диаметре водопроводных труб. Устранение – демонтаж магистральных труб и замена их на более толстые.
- Не герметичность стыковочных швов или сантехнического оборудования. В результате в магистрали возникает подсос воздуха, становящийся причиной падения давления. Выход – обнаружить протечку и устранить её.
- Фильтры или клапаны забиты механическим мусором. Следует их вынуть, промыть и испытать на работоспособность. Вышедшие из строя комплектующие следует заменить.
- Неправильно выставленные показатели на реле давления. Следует снизить на реле минимальный предел давления в водопроводной сети, при котором станция должна отключаться.
- Не срабатывает датчик давления. Для исправления ситуации можно попробовать зачистить контакты, или заменить прибор.
- Показатель давления выставлен на минимальном уровне, а насос не создаёт нужное давление, и работает непрерывно. Возможно, просто стёрлась крыльчатка и КПД насоса упал. Выход – заменить крыльчатку на новую.
- Низкий показатель электросетевого напряжения. Насосное оборудование ещё работать, а вот датчики давления –не срабатывают, либо оборотов насоса бывает недостаточно для создания нужного напора.
Насос часто включается, и немного поработав, вновь выключается
Подобные частые циклы включения/выключения ведут к преждевременному износу оборудования.
- Малый объём бака гидроаккумулятора при большом количестве водоразборных точек. Выход – замена мембранного бака на другой, больших размеров, либо установка ещё одного, параллельного гидроаккумулятора.
- На реле выставлен слишком малый промежуток между минимальным и максимальным показателем напора. Нужно увеличить этот «коридор» до стандартных 1,5 атм.
- Забился обратный клапан, в результате чего он перестал перекрывать обратный поток. При выключении насоса, вода уходит обратно в колодец, и напор в сети падает. Следует прочистить клапан или заменить его на новый.
- Повреждение мембраны аккумуляторного бака. При потере её герметичности, вода проникает во вторую, «воздушную» половину бака и он перестаёт функционировать в заданном режиме. Как следствие, вся «ответственность» за поддержку давления в водопроводной системе ложиться на насос. Выход – замена мембраны гидробака.
- Также к частым сработкам насоса может привести и другая неисправность гидробака – выход из строя золотника. В результате он начинает «травить» воздух из воздушной камеры бака, не позволяя создать в нём необходимое давление.
Нестабильное давление в водопроводе, в результате чего краны смесителей начинают «плеваться». Причина – завоздушивание трубопровода, в результате чего в ней появляются пробки. Способ исправления ситуации – найти и заделать точку разгерметизации трубопровода. Если же насос вообще отказывается работать, то есть, при подаче электропитания не подаёт признаков жизни, причина – неполадки в электрической части. Для выявления точной неполадки следует провести диагностику электрической цепи.
Когда мотор станции гудит, но крыльчатка не вращается, причиной этому может быть либо низкое напряжение на двигателе, либо некие механические препятствия. В первом случае возможно перегорание конденсатора клеммы. Во втором – «зарастание» ротора или крыльчатки известняковыми отложениями или окислами в результате долгого простоя станции. Ремонт здесь заключается в разборе станции и прочистке её внутренних деталей.
Замена сальника — ремонт насосных станций, как устранить течь воды по валу:
Ремонт насосной станции ALKO HW3500 (не качает):
Коротко о главном
РД – устройство, регулирующее наибольший и наименьший пороги переключения, которые отвечают за активацию помпы для принудительной подкачки воды.
РД бывают механическими и электронными. Последние стоят в 2-3 раза дороже и имеют ряд преимуществ перед механическими аналогами. В частности, электронные реле проще и удобнее настраивать, также они обладают более высокой точностью. Хотя принцип работы обоих типов РД одинаковый.
Регулировка РД осуществляется в соответствие с целями, с которыми будет использован водопровод в доме. Для принятия ванной достаточно поддержания в водопроводной системе низкого уровня давления. Для работы джакузи или гидромассажа понадобится поддерживать высокое среднее давление.
