Специфика закрытой системы отопления: комплектация, расчет расширительного бака и выбор группы безопасности

Расчет объема расширительного бака для отопления

Объем расширительного бака выбирается таким образом, чтобы  при нагреве теплоносителя до максимальной рабочей температуры, рост давления в системе отопления не превышал допустимой величины (оставался ниже давления срабатывания предохранительного клапана).

Объем расширительного бака для системы отопления емкостью до 150 литров

Для систем отопления, содержащих небольшое количество теплоносителя, до 150 литров, объем расширительного бака выбирают по упрощенной формуле:

V_n = 10 — 12% x V_s ,

где: V_n — расчетный объем расширительного бака; V_s — полный объем системы отопления.

Выбирают бак с номинальным объемом больше расчетного.

Расчет емкости расширительного бака для системы отопления объемом свыше 150 литров

Расчет начинают с определения приращения объема теплоносителя — дополнительного объема, который образуется в результате нагрева жидкости до рабочей температуры — V_e.

V_e = V_s x n%,

где, V_s — полный объем системы отопления; n% —  коэффициент расширения жидкости в системе отопления.

Значение коэффициента расширения n%, при максимальной рабочей температуре теплоносителя (воды) в системе отопления, определяется из таблицы:

T oC	40	50	60	70	80	90	100
nv%	0,75	1,17	1,67	2,24	2,86	3,55	4,34

Коэффициент расширения для антифриза на основе водного раствора этиленгликоля (Тосол и др.) определяется по формуле:

n_a% = n_v% x (1 + e_a% / 100),

где n_v% — коэффициент расширения воды из таблицы выше; e_a% — процентное содержание этиленгликоля в растворе антифриза.

Купить товары Для дома и ремонта

10% скидка, но не более 500 руб. по промокоду: DM-AF- на первый заказ, при покупке от 1000 руб. до 31.03.2023

На втором этапе расчета (вторым действием) определяют объем водяного затвора в баке, V_v — это объем теплоносителя, который изначально заполняет расширительный бак под действием статического давления в системе отопления. Емкость водяного затвора определяют по формуле:

V_v = V_s x 0,5% , но не менее 3-х литров.

На третьем этапе находим начальное давление в системе отопления — P_o.  Оно равно статическому давлению в системе отопления и определяется из расчета 1 бар = 10 метров водяного столба. Высота водяного столба в системе отопления равна расстоянию по вертикали между крайней нижней и самой верхней точкой системы, в которых находится теплоноситель. По чертежам или в натуре определяют вертикальные отметки крайних точек системы отопления. Разница между верхней и нижней отметками и будет равна высоте водяного столба жидкости в системе.

На четвертом этапе расчета определяют величину максимального рабочего давления в системе отопления — P_e. Максимальное рабочее давление должно быть меньше давления срабатывания предохранительного клапана в системе отопления на величину, минимум 0,5 бар.

P_e = P_k — (P_k x 10%), но обязательно P_k  — P_e => 0,5 бар.

где: P_k — давление срабатывания предохранительного клапана.

В заключении расчета определяют необходимый объем мембранного расширительного бака для отопления по формуле:

 V_n = (V_e + V_v) x (P_e + 1)/(P_e — P_o)

Выбирают бак с номинальным объемом больше расчетного.

Пример расчета расширительного бака

Выполним расчет расширительного бака для системы отопления с исходными данными:

Общий объем V_s = 270 л.

Высота водяного столба 6 м., отсюда начальное давление P_o = 6/10 = 0,6 бар.

Максимальная рабочая температура теплоносителя (воды) 90 оС. По таблице определяем коэффициент расширения n% = 3,55%.

Предохранительный клапан настроен на срабатывание при давлении P_k = 3 бар.

Производим расчет:

V_e = 270 л. x 3,55% = 9,58 л.;

V_v = 270 л. x 0,5% = 1,35 л., так как 1,35 < 3, то принимаем V_v = 3 л.;

P_o = 0,6 бар.;

P_e = 3 бар. — (3 бар. х 10%) = 2,7 бар., так как обязательно выполнение условия P_k — P_e => 0,5 бар., то принимаем P_e = 2,5 бар.

Vn = (9,58 л. + 3 л.) х (2,5 бар. + 1) / (2,5 бар. — 0,6 бар.) = 23,18 л.

Результат:

Принимаем к установке расширительный бак с номинальным объемом 24 литра.

Купить расширительный бак для отопления

⇆

Кроме объема, при выборе конкретного типа расширительного бака, необходимо учитывать максимальное рабочее давление, на которое рассчитан бак.

Еще статьи на эту тему:

Группа безопасности на отопление для частного дома. Состав и принцип работы

Группа безопасности на отопление представляет собой механизм, который состоит из целого набора приборов. Благодаря их слаженной работе обеспечивается безаварийная работа системы, а также полный контроль давления в теплоносителе.

Из каких частей состоит система отопления

Когда в частном доме возникает аварийная ситуация или выходит из строя расширительный бак, то в отопительной системе резко увеличиваются показатели давления. Это может привести к взрыву в трубе, а также поломке теплообменника отопительного бака. Конечно, каждого человека заботит отопление частного дома. Группа безопасности, в случае поломки, будет компенсировать избыточное давление, а также предотвращать завоздушивание системы. Она работает в автоматическом режиме и старается быстро сбрасывать лишнее давление.

Группа безопасности включает в себя металлический корпус, который имеет резьбовое соединение. Тут установлен манометр, предохранительный клапан, а также воздухоотводчик.

1. Манометр представляет собой измерительный прибор, который обеспечивает визуальный контроль над возникающим давлением, а также температурным режимом в системе отопления.
2. Воздухоотводчик. Он работает в автоматическом режиме и сбрасывает лишний воздух в системе.
3. Предохранительный клапан. Он предназначен для вывода лишней жидкости, которая находится в закрытой системе. Иногда при нагревании теплоносителя может расширяться и создаваться избыточное давление.

Принцип работы

Если возникли определенные ситуации, и расширительный бак не смог вовремя компенсировать расширение теплоносителя, то в таком случае сработает механизм предохранительного клапана. Группа безопасности на отопление откроет путь, чтобы выпустить лишний теплоноситель. Ненужный воздух сможет выйти через воздухоотводчик.

Чтобы человек не получил ожоги во время внезапного открытия обратного клапана и выброса лишнего теплоносителя необходимо присоединить отводную трубку. Она должна быть направлена в систему канализации. Многие люди считают, что при срабатывании предохранительного клапана в системе останется мало жидкости. Но это мнение ошибочное, потому что в большинстве случае для того, чтобы нормализовать давление, система сбрасывает не больше 120 граммов теплоносителя.

Как правильно установить группу безопасности

Сегодня большим спросом пользуются настенные котлы для отопления частного дома. В большинстве случаев в них уже присутствует группа безопасности для системы отопления. В напольном котле, особенно если он от отечественного производителя, нет такого уникального устройства. Именно поэтому покупателям придется подумать про дополнительную установку системы для котла. Чтобы она правильно и исправно работала, процесс установки необходимо доверять только квалифицированным специалистам. Только они смогут выставить все параметры и настройки. Если во время монтажа и подключения допустить ошибки или оплошность, то группа безопасности на отопление не будет правильно работать.

В большинстве случаев установка выполняется к котлу на подающую магистраль. Наиболее оптимальное расстояние составляет около 1,5 метра, потому что именно в таком положении манометр сможет выполнить контроль давления в системе.

Общепринятая инструкция к установке группы безопасности

Каждый производитель, который производит такое оборудование, прописывает все правила установки в инструкции. Но есть общепринятые нормативные документы, где четко расписаны все правила монтажа.

Предохранительные клапаны, которые расположены в системе отопления, необходимо устанавливать на подающий трубопровод. Они монтируются сразу возле котла

Во внимание берется определенный уровень мощности, чтобы вырезать и дублировать эти устройства. В системе, где есть горячая вода, клапаны должны устанавливаться на выходе. В большинстве случаев это верхняя точка на котле

В большинстве случаев это верхняя точка на котле

Между клапанами и магистральными трубками не должны находиться никакие устройства.. Группа безопасности на отопление в системе выполняет важную роль во время работы котла

В большинстве случаев это верхняя точка на котле. Между клапанами и магистральными трубками не должны находиться никакие устройства.. Группа безопасности на отопление в системе выполняет важную роль во время работы котла

Чтобы обеспечить полную безопасность, необходимо позаботиться о правильном монтаже этой системы

Группа безопасности на отопление в системе выполняет важную роль во время работы котла. Чтобы обеспечить полную безопасность, необходимо позаботиться о правильном монтаже этой системы.

Source: www.teplo-ltd.ru

Заполнение системы

После того как вы определились, чем лучше отапливать дом, и закупили необходимое количество теплоносителя, можно приступать к заполнению и запуску отопительной системы. Процедура зависит от того, какой именно тип циркуляции будет использоваться. Существует два варианта:

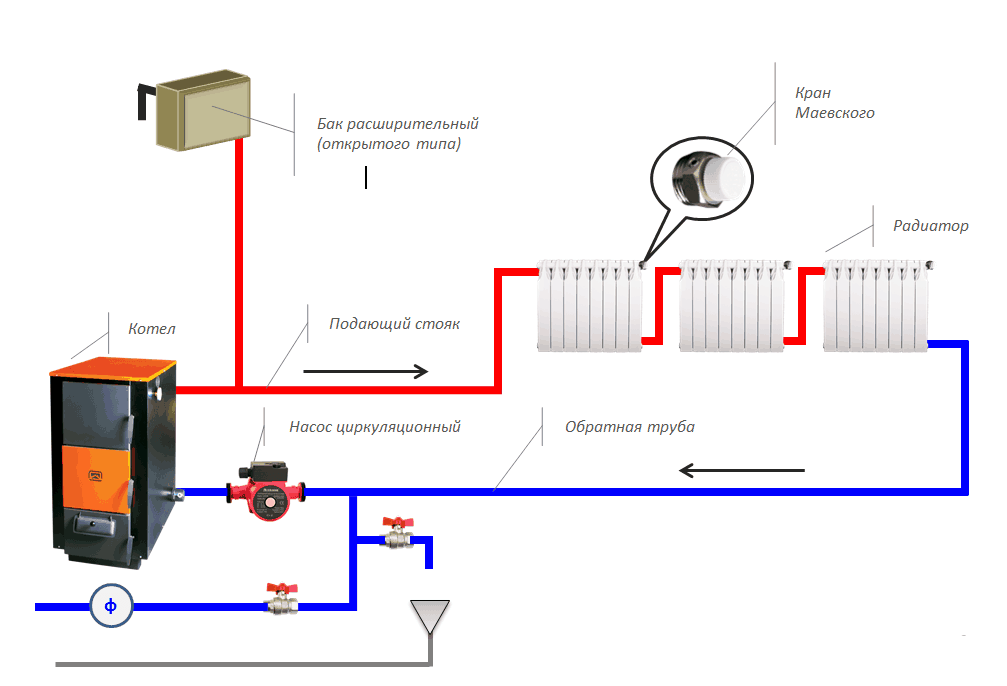

• открытая система — теплоноситель циркулирует естественным образом за счет разницы в плотности горячей и холодной жидкости. Встречается она редко, поскольку отопить таким способом можно только небольшое жилище, да и то — не всегда эффективно,
• система закрытого типа — циркуляция теплоносителя осуществляется принудительно, для этого устанавливается специальный насос. Такой подход гораздо более популярен, поскольку благодаря ему можно не ограничивать количество контуров и радиаторов.

Первоначальная заливка или добавление теплоносителя в систему открытого типа осуществляется довольно просто — жидкость заливается через расширительный бак с помощью обычного ведра или любой другой емкости. Затем следует запустить котел — и все готово.

С закрытой системой дело обстоит немного сложнее. Залить воду можно несколькими способами, но проще всего сделать это, подсоединив котел прямо к трубе холодного водоснабжения. Если в качестве теплоносителя будет использоваться дистиллированная жидкость, то нужно подсоединить ко входному патрубку котла насос, шланг которого следует опустить в емкость с подготовленной водой. Далее необходимо по порядку осуществить несколько действий.

Слейте старый теплоноситель из системы отопления. Для этого нужно открыть сливной кран, который располагается в нижней части контура. Предварительно убедитесь, что температура теплоносителя не превышает 30 градусов, в противном случае есть риск получить ожоги. Перед тем как начать слив, поставьте под кран большую емкость с отметками об объеме. Это поможет точно узнать, сколько новой жидкости необходимо будет залить. После того как весь теплоноситель слит, необходимо наполнить контур воздухом. Для этого используется специальный элемент — кран Маевского. Его нужно открыть. Следующий шаг — опрессовка. Этот этап очень важен для проверки общего состояния отопительной системы. Для проведения опрессовки необходимо запустить подачу жидкости в контур с помощью насоса, при этом установить давление, превышающее стандартный показатель в полтора раза. Не забывайте при этом ориентироваться и на то, какое давление может быть максимальным для используемого котла. Перед подачей воды оставьте клапан в верхней части контура открытым — это необходимо для выхода излишнего воздуха. Закрыть его необходимо после того, как из клапана потечет вода

В процессе опрессовки необходимо тщательно осматривать элементы отопительной системы, обращая особое внимание на все места соединения труб друг с другом, с котлом и радиаторами. Малейшая течь является поводом разобрать и заново собрать соответствующий участок. Опрессовка длится несколько часов

Если по истечении этого времени вы не обнаружили протечек — прекрасно. Это значит, что система готова к использованию. Последним этапом является окончательное заполнение контура. Если вы планируете отапливать дом водой, то просто уменьшите давление в системе до нормального уровня. Если же в качестве теплоносителя будет использоваться антифриз, то слейте жидкость, использованную в процессе опрессовки, и запустите вместо нее «незамерзайку»

Опрессовка длится несколько часов. Если по истечении этого времени вы не обнаружили протечек — прекрасно. Это значит, что система готова к использованию. Последним этапом является окончательное заполнение контура. Если вы планируете отапливать дом водой, то просто уменьшите давление в системе до нормального уровня. Если же в качестве теплоносителя будет использоваться антифриз, то слейте жидкость, использованную в процессе опрессовки, и запустите вместо нее «незамерзайку».

После заполнения системы необходимо стравить воздух, оставшийся в радиаторах. Для этого необходимо на каждом из них открыть кран Маевского и подождать, пока выйдут излишки.

Собственно, это все действия, которые вам необходимо предпринять для того, чтобы правильно заполнить систему отопления. Сам процесс не вызывает особых сложностей. Главное — правильно выбрать теплоноситель, а также тщательно и внимательно произвести опрессовку. Эти два этапа будут гарантией того, что отопительная система будет служить вам наилучшим образом, не требуя постоянного ремонта. Успехов!

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Куда ставить группу безопасности в системе отопления

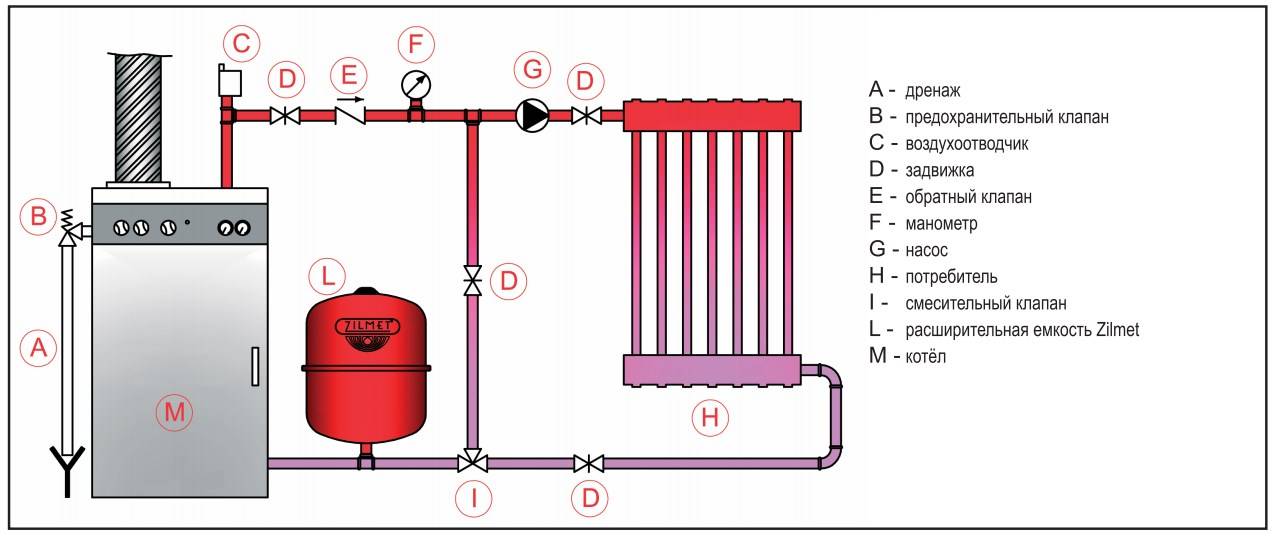

При обвязке котельных установок применяются самые разнообразные устройства, которые должны выполнять отведенную им роль. Одним из самых важных узлов является группа безопасности для отопления, ее еще называют «блоком безопасности». Этот блок предназначен для того чтобы предотвращать возникновение аварий при нештатных ситуациях. Если же убрать данный узел из системы отопления, тогда после перегрева оболочка агрегата просто бы взорвалась со всеми вытекающими после этого последствиями.

Из чего состоит блок безопасности отопления?

В группу безопасности входят следующие приборы, которые установлены на корпусе:

• предохранительный клапан;
• автоматический воздухоотводчик;
• манометр.

Таким образом, группа безопасности выполняет три главные функции, рассмотрим каждую из них подробнее.

Предохранительный клапан служит для того чтобы избавить систему отопления от чересчур высокого давления. Данный клапан выдерживает только определенный уровень давления, как только в системе давление становится выше, клапан срабатывает и сбрасывает лишнее.

Проблему компенсации лишнего давления в отопительной системе должен решать расширительный бак. Но иногда бывают такие ситуации, когда расширительный бак по каким-либо причинам не срабатывает. Для предотвращения подобных недоразумений устанавливают предохранительный клапан, благодаря которому из системы отопления с расширительным баком сбрасывается лишняя вода. Для того чтобы вода не стекала на пол, к резьбе сбоку необходимо присоединить трубочку, которая выводится в канализацию.

Важно! Антифриз в канализацию сбрасывать нельзя!

Предохранительные клапаны изготавливаются под самое разное давление, приобретать необходимо отталкиваясь от того с каким давлением работает ваш котел. Для частного дома потребуется клапан, рассчитанный на 3 атмосферы.

Основная задача воздухосбрасывателя – это обслуживание. Внутри него есть камера, которая оборудована поплавком, тот в свою очередь механически связан с клапаном, который при отсутствии воды открывается.

Главной функцией этого устройства является удаление воздуха во время заполнения котла и системы теплоносителем, а также во время эксплуатации. Также в качестве дополнительной функций можно назвать выпуск первого пара, который появляется при перегреве в котле.

Из-за воздухотводчика всю группу безопасности монтируют сверху котла, это обуславливается тем, что воздухотводчик должен быть расположен в наиболее высокой точке, так как именно туда стремятся пузырьки воздуха.

Манометр – данное устройство необходимо для мониторинга давления в системе отопления. Также как и в случае с предохранительными клапанами манометры бывают рассчитанные для разной величины давления. Выбрать необходимо такое устройство так чтобы его использование было максимально удобно: для того чтобы определить показания нужно всего лишь посмотреть на прибор, и не требуется производить каких-либо вычислений.

Все блоки безопасности работают одинаково, но выбирать необходимо исходя из параметров давления, на которое рассчитаны манометр и предохранительный клапан.

Где устанавливать группу безопасности?

По большому счету, монтаж группы безопасности для системы отопления не обязателен для всех систем, но при желании владельца жилища может быть смонтирован как страховочный вариант на любой системе.

https://youtube.com/watch?v=yEYZJ-kyJsg

К примеру, для теплогенераторов, которые работают на дизельном топливе или природном газе, либо те, чья работа зависит от электричества, дополнительная защита в этом случае не требуется. Данные котлы изначально обладают высоким уровнем безопасности и в случае чего могут самостоятельно прекратить работу и остановить нагрев, если давление и температура будут расти.

Примечание: чаще всего на закрытых системах отопления оборудованных электрическим или газовым котлом группу безопасности монтируют для того, чтобы удобнее был мониторинг и сервис.

А вот котлы, которые работают на твердом топливе, более инертны и мгновенно остановиться не могут. Даже пеллетным автоматизированным котлам необходимо некоторое время для того чтобы сгорело топливо в зоне горения. Контроллер или термостат в случае роста температуры в рубашке могут мгновенно перекрыть воздух, но горение еще будет продолжаться какое-то время. Дрова гореть перестанут, но продолжат тлеть, из-за чего температура воды вырастет еще на пару градусов.

Закрытая система отопления: что это такое, принцип работы, плюсы и минусы

В таких схемах используются расширительные мембранные бачки. Герметичная ёмкость разделяется на две части упругой мембраной.

При увеличении температуры открывается клапан, и избыток жидкости перемещается в бак.

При понижении температуры теплоноситель попадает обратно в систему, благодаря чему в последней поддерживается стабильное давление.

Безнапорный бачок может полностью наполняться жидкостью, поэтому установка поддержания давления должна быть более компактной, чем у обычного бака. Она позволяет регулировать заданные параметры в контуре и автоматически подпитывать конструкцию.

Контур закрытого типа состоит из следующих элементов:

• из герметичного мембранного бака;
• из батарей (радиаторов);
• из отопительного котла;
• из циркуляционного насоса;
• из труб;
• из соединительных элементов (клапанов, кранов, фильтров).

Закрытая схема отопления имеет ряд преимуществ:

1. возможность использования любого теплоносителя;
2. долговечность конструкции за счёт полной герметичности;
3. отсутствие лишнего шума;
4. возможность самостоятельной установки системы;
5. высокая скорость перемещения жидкости, обеспечивающая максимальную теплоотдачу;
6. отсутствие потребности в теплоизоляции для магистрали;
7. сокращение финансовых расходов на обогрев дома.

К недостаткам относят зависимость от электрической энергии и необходимость приобретения мембранного бака большого размера, цена которого довольно высока. Проблема энергозависимости решается установкой блоков бесперебойного питания или небольших генераторов, обеспечивающих аварийное электроснабжение.

Схемы конструкции, использование в многоквартирных домах

В частных домах используется однотрубный или двухтрубный контур отопления.

Однотрубная схема применяется в помещениях с небольшой площадью, где для обогрева требуется не больше пяти радиаторов.

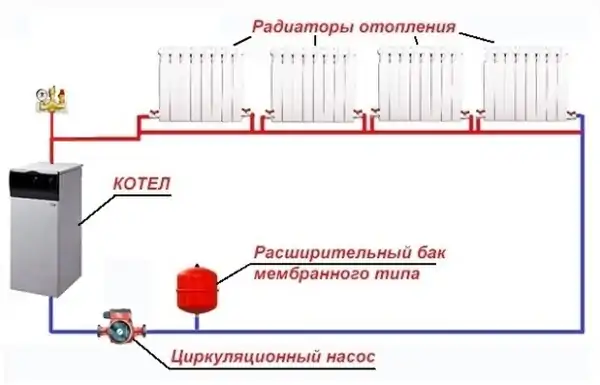

Фото 1. Схема закрытой системы отопления с однотрубным контуром. Каждый из радиаторов подключается последовательно.

Все батареи включаются в схему последовательно, поэтому последний по счёту отопительный прибор всегда будет холоднее первых. Очевидное достоинство такой схемы — меньший расход труб.

Если из строя выйдет одна батарея, остальные будут продолжать работать в обычном режиме при использовании байпаса. Однотрубная система бывает горизонтальной и вертикальной. Горизонтальная не позволяет регулировать величину теплоносителя, поэтому при её прокладке устанавливаются байпасы. Вертикальный однотрубный контур в большинстве случаев используется в многоэтажках.

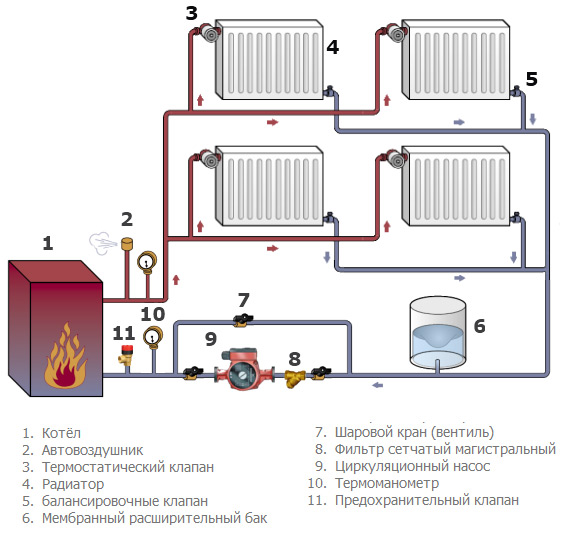

Двухтрубная (двухконтурная) схема более равномерно прогревает помещения. Жидкость от теплогенератора до батарей циркулирует по двум контурам. Радиаторы в этом случае подключаются параллельно. Теплоноситель имеет одинаковую температуру во всех батареях. Этот способ требует гораздо больших затрат, но зато даёт возможность регулировать температуру в каждом помещении.

Расчёт

Для того чтобы правильно подобрать циркуляционный насос и диаметры труб, проводят гидравлический расчёт схемы отопления. Он позволяет выявить гидравлические потери давления на конкретных участках и максимально снизить эксплуатационные затраты.

Внимание! Циркуляционный насос целесообразно устанавливать в трубопроводе обратного хода. В таком случае увеличится срок эксплуатации прибора, так как через него будет проходить уже охлаждённый теплоноситель

Вычисления проводятся профильным специалистом с помощью теплотехнического расчёта и после подбора батарей. В результате вычислений будет получено значение давления, необходимое для прогонки воды циркуляционным насосом. После этого этапа рассчитывается величина для определения объёма и подбора мембранного бака.

Принцип работы и монтаж защитных механизмов

Как работает группа безопасности отопления можно понять, разобравшись с работой составляющих её элементов. О термометрах и манометрах знают практически все. Как работает воздуховодчик, через который стравливается избыточное давление, тоже. Поэтому детально мы рассмотрим только принцип работы предохранительного клапана.

В том случае, когда происходит перегрев СО, циркулирующий в ней теплоноситель расширяется. Если система открытая, то излишние объёмы жидкости перемещаются в расширительный бак. В закрытых системах подобная возможность отсутствует. Поэтому внутреннее давление растёт и может превысить критическое значение. В том случае, когда его своевременно не снижают до разрешённого значения, то может быть нарушена герметичность стыков, либо сам котёл полностью выходит из строя.

Циркуляционный насос

Это устройство предназначено для перекачки теплоносителя по тепловым контурам. При подборе надо ориентироваться на обозначения, нанесенные на его корпус.

Обозначение	Расшифровка
UP. ЦН	Циркуляционный насос
S	Имеется переключатель мощности
D	Спаренная модель – для перекачки воды устанавливают два насоса с разной стороны труб
F	Фланцевый – крепится к трубопроводам на фланцы
N	Корпус изготовлен из нержавеющей стали
B	Бронзовый корпус
A	Снабжен штуцером водоотводчика
25	Диаметр подключения – один дюйм
30 и 32	Диаметр подключения 1 ¼ дюйма
180 мм	Стандартная длина
130 мм	Укороченная модель, как правило, используемая для теплого пола

В маркировке также указывается максимальный напор в метрах или дециметрах.

Например, UPS 25 30 180 – насос стандартной длины 180 мм с переключателем мощности, диаметром подключения 25 мм (1 дюйм) и напором 30 дм (3 м).

Как подобрать циркуляционный насос

При выборе отталкивайтесь от трех основных показателей – монтажной длины, диаметра подключения и напора.

Циркуляционная модель маркируется буквами UP. Для монтажа в тепловой контур выбирайте устройство с монтажной длиной 180 мм.

Присоединительные гайки – 1 или 1 ¼ дюйма, подбирают в зависимости от диаметра труб. Разница здесь только в размере входа и выхода – на производительность агрегата этот параметр не влияет.

Нужно ли приобретать насос с переключением мощности, решайте сами. Эти модели позволяют немного сэкономить на электричестве, но большая разница между стоимостью простого и трехскоростного устройства окупится не скоро.

Из всех материалов, используемых для изготовления насоса, предпочтительнее медь или нержавеющая сталь. Такие модели маркируются буквами N и B. Изделия без обозначений изготовлены из стали.

Не нужно ассоциировать указанный на корпусе напор с высотой здания – это просто показатель мощности. Хотя жидкость поднимается до самой высокой точки теплокоммуникаций, ей нужно лишь преодолеть гидравлическое сопротивление. Поэтому подбор происходит по другим критериям:

• Для дома меньше 120 м² с котлом внутри и количеством радиаторов не более 10 шт достаточно насоса с параметрами 25/4 или 32/4.
• Если отопительные коммуникации присоединены к котельной за пределами здания или отапливаемая площадь превышает 120 кв.м, потребуется насос большей мощности – 25/6 или 32/6.
• В больших домах площадью от 400 м², где установлено более десяти радиаторов, а также в зданиях, расположенных далеко от котельных, устанавливают самые мощные агрегаты в бытовой линейке – 25/8 и 32/8.
