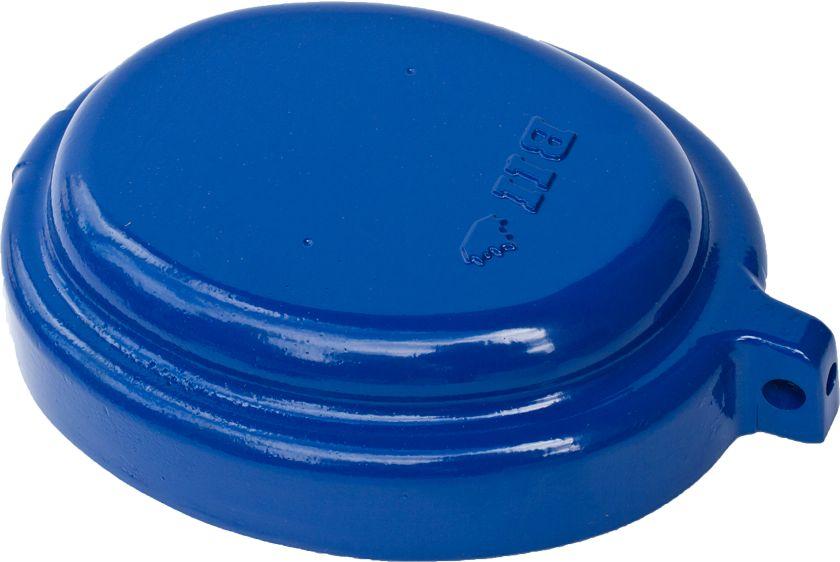

Скважинная крышка для обсадной колонны

Установка оголовка

Самостоятельное обустройство изделия выполнить нетрудно, главное — знать расшифровку его характеристик.

Самостоятельный монтаж оголовка

Сначала нужно срезать конец трубы, зашлифовать все шероховатости, металлические отрезки дополнительно покрыть оцинковкой.

Присоединить отрезок к насосу, привязать трос за ушки и соединить пластиковой стяжкой с электропроводкой. Стяжки необходимо устанавливать с шагом в 1,5 м.

Другой конец петли вставить в карабин, подвешенный на рым-болт с нижней стороны крышки, через отверстия продеваются кабель и напорный трубопровод.

Обсадная трубка вставляется в нижний фланец с уплотнителем, насос погружается в скважину. Поверх колонны устанавливается крышка. Конструкция подтягивается к верхней крышке и фиксируется болтами.

Напорный трубопровод закрепляется компрессионным фитингом, затем протягивается электропровод, который необходимо загерметизировать.

Некоторые оголовки снабжаются коробкой с клеммами. К ней необходимо присоединить шнур насоса и провод электропитания, вводы загерметизировать.

Защита от замерзания

Оголовки из пластика, в отличие от металлических, менее подвержены промерзанию, однако и они не лишены недостатков.

В этом случае рекомендуется провести утепление следующим образом:

1. Устройство теплоизоляции колодца. Это осуществляется за счет утепления стенок и люка колодца, перекрывающего доступ к верхнему входу в сооружение.
2. Теплоизоляционный короб. В этом случае верхушка обсадного трубопровода укрывается утеплителем (стекловатой, минватой), помещенным в самодельный короб.
3. Нагревательный кабель. Его опускают в водопровод, который необходимо уберечь от промерзания.

Установка оголовка на ствол скважины

Монтаж оголовка производится очень просто. Для этого сначала надо его разобрать, затем подрезать ствол скважины ровно горизонтально под необходимую высоту. Кстати, высота определяется размерами приямка или кессона, где скважина будет располагаться.

Установка оголовка на скважину

Все остальные действия проводятся по нижеследующему алгоритму.

На трубу надевается прижимной фланец, а за ним резиновая прокладка. Фланец устанавливается широкой стороной вверх, то есть, точно так же, как он был установлен в сборном состоянии в оголовке.
Через отверстие крышки продеваются электрический кабель и шланг для перекачки воды. Оба они соединяются между собой хомутами через каждые 1,5-2,0 м.
На карабин надевается конец троса, второй закреплен к насосу

Очень важно правильно выбрать длину троса, она должна соответствовать глубине скважины с учетом длины насоса и фильтрационного слоя воды внутри осадной трубы, который равен 4-5 м.
Теперь внутрь скважины надо опустить насос, равномерно с ним опуская и шланг с кабелем.
Как только насосная установка достигла своего уровня, трос натянется, а крышка плотно ляжет на края обсадной трубы.
Теперь надо поднять до уровня крышки резиновую прокладку и прижимной фланец.
Установить четыре болта, соединяющих крышку и фланец, и затянуть их крест-накрест. То есть, сначала затягивается один, затем противоположный, после этого соседний и последним противоположный соседнему

Затягивать сначала надо от руки, после попеременно в последовательности, как описано выше (крестообразно) до полной стыковки двух частей оголовка.

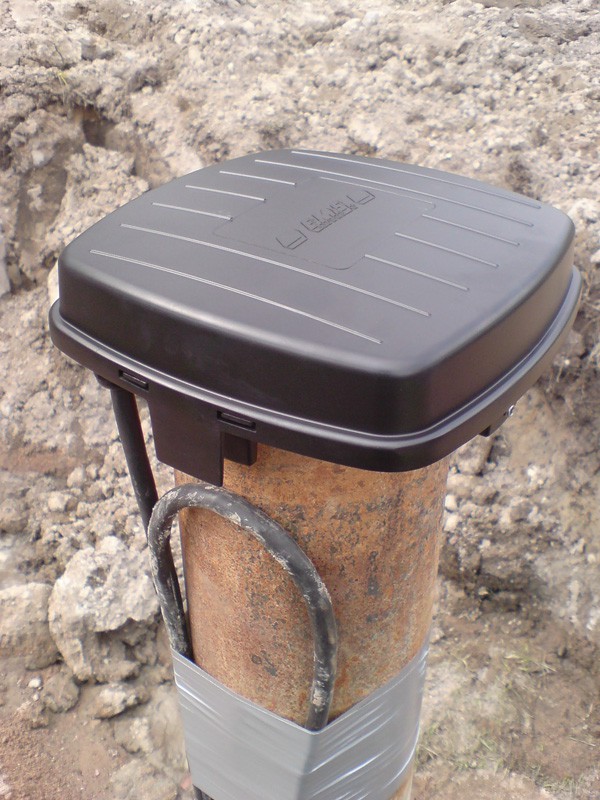

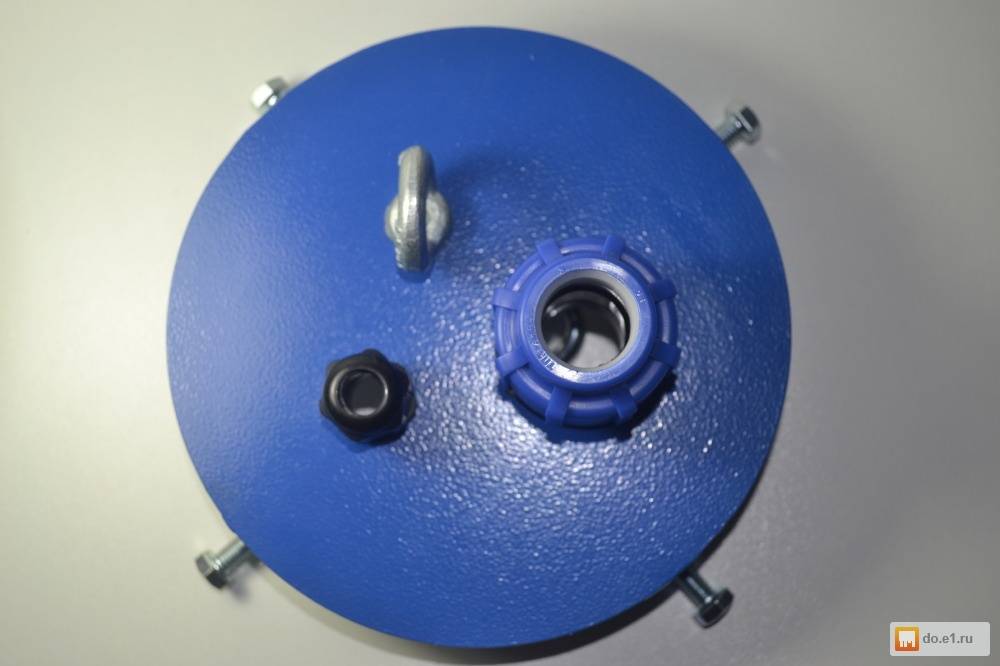

Оголовок в сборе на обсадной трубе

Обычно скважинный насос приходит в комплекте только с питающим кабелем. Трос и шланг приобретаются отдельно

Поэтому очень важно сразу подобрать оголовок, чтобы его отверстие соответствовало диаметру шланга. При этом длину троса и шланга надо будет подгонять под глубину опускания насоса в скважину

Если длины кабеля не хватило, то его придется наращивать с учетом полной изоляции стыка, потому что внутри обсадной трубы влажность всегда повышенная.

Как уже было сказано выше, герметичность оголовка – наиважнейшая составляющая эффективной эксплуатации скважины. Поэтому отверстия, через которые будут пропущены кабель и шланг, надо также герметично закрыть. Поэтому для полимерного шланга таким герметиком выступит цанговый зажим. А для кабеля можно использовать специальный ввод в виде узкой втулки. Оба эти приспособления хорошо видны на фото ниже.

Пластиковые и стальные оголовки

Изготовление крышки на скважину для воды своими руками

Вам необходима надежная крышка для Вашей скважины?

Изготовление крышки на скважину для воды своими руками не только поможет Вам сэкономить на услугах мастера, но и гарантирует качественное и долговечное изделие. У нас Вы можете приобрести комплект, включающий все необходимые детали для изготовления крышки, и сделать это самостоятельно.

Комплект включает:

• Стальную обечайку диаметром 400 мм;
• Болты и гайки для крепления обечайки;
• Крышку из поликарбоната толщиной 4 мм;
• Кольца из уплотнительной резины для создания герметичности крышки.

Вся продукция сертифицирована и соответствует высоким стандартам качества. Мы гарантируем, что крышка прослужит Вам долгие годы и защитит скважину от внешних воздействий.

Если у Вас возникли вопросы или трудности при сборке крышки, наша служба технической поддержки всегда готова Вам помочь.

Отправляем комплекты по всей России. Стоимость доставки – от 100 рублей, в зависимости от региона.

Не откладывайте заботу о безопасности и сохранности Вашей скважины на потом – приобретайте надежную крышку уже сейчас!

Самодельный оголовок

Сделать оголовок на скважину своими руками несложно, если знать его конструкцию. Именно его герметичная конструкция обеспечивает защиту скважины от загрязнений. И это требование соответствует правилам СНиП

Поэтому очень важно правильно подобрать материалы для изготовления устройства

Оптимально, для этого подойдет металлический лист толщиною не менее 3 мм. Из него вырезаются два круга. Их диаметр определяется диаметром обсадной трубы, приблизительно круг должен быть в три-четыре раза больше сечения обсадки. Теперь в одном круге делается отверстие чуть больше диаметра обсадной трубы. Это будет прижимной фланец. Во втором круге делается отверстие чуть больше подающего воду шланга, это отверстие делается по центру круга. Второе отверстие делается под размер электрического кабеля. Оно будет располагаться немного в стороне от центрального отверстия. Этот второй круг будет выполнять функции крышки оголовка.

Изготовление самодельного оголовка

В обоих кругах необходимо сделать четыре отверстия под болтовое соединение М8 или 10

Важно – эти отверстия должны совпасть на обоих кругах. Это сделать можно так:

• на блинах наносятся две взаимно перпендикулярные линии, проходящие через центр;
• отступая от края кругов на 20-25 мм, по линиям делаются заметки керном;
• по заметкам делаются отверстия.

Теперь к самодельной крышке надо приварить электросваркой с внешней стороны два рым-болта, с внутренней один. Внешние рым-болты устанавливаются по краям крышки с противоположных сторон на одном расстоянии от центра круга.

Остается лишь выбрать резиновую прокладку. Здесь проблем нет, потому что нет необходимости искать манжету круглого сечения. Подойдет любой листовой резиновый уплотнитель, из которого можно вырезать прокладку в виде кольца. Ширина кольца определяется расстоянием от краев центрального отверстия до монтажных отверстий для крепления крышки и фланца. Толщина резины варьируется в пределах 5-10 мм.

Самодельный оголовок в сборе

Полезное приобретение

Это интересное и полезное приобретение для владельцев уже строящихся или запланированных скважин, а также для колодцев вблизи дома:

–>

• Крышка на фото сможет обеспечить защиту от малолетних, слишком любознательных и активных подростков.
• С крышкой в обсадную трубу не попадёт различный мусор в виде падающих листьев, насекомых, пыли, атмосферных осадков.
• Исключен доступ к скважине земноводным, водолюбивым букашкам, мелким животным.
• С крышкой становится простым и безопасным производство работ по монтажу электрооборудования скважины.
• Повышается дебет скважины.
• Крышка скважинная имеет разнообразные конструкции, и отличается друг от друга в зависимости от изготовителей.
• Можно подобрать крышечку для обсадной трубы с отличными внешними данными, уместными для любого дизайна местного ландшафта, а имеющиеся функции заметно обрадуют потребителя.

• Например, скважинная крышка WWSystem К-133 выполняется из чугуна, большинство крышек E.M.S изготовлены из алюминия, а скважинная крышка debe производится из пластикового материала.
• Любая крышка, из любого материала предлагается в свободной продаже, единственное их различие – цена, конструкция и преимущество одного товара над другим.
• Конкурентно способный товар обладает своими преимуществами и к ним можно отнести возможность монтажа на обсадную трубу крышки.
• Некоторые конструкции крышки для скважин имеют 3-4 винта для получения герметичности, а есть крышка с одним установочным винтом.
• Крышка обеспечена специальной системой для закрывания, что обеспечивает безопасность скважины.
• Простота установки и наличие терминала заземления.
• Доступность пользователя для обслуживания скважины.
• Малый вес алюминиевых конструкций, но высокая прочность.
• Выпускается крышка в естественном серебристом цветовом исполнении или окрашена в другие цвета.

Конструктивные особенности крышки

Разная форма и окраска крышек

 Итак:

• Крышки имеют между собой различие в конструкции.
• Одни крышки имеют клеммные коробки, в которых находится соединение кабеля. Это позволяет не резать кабель, если возникает необходимость вытащить насос из скважины.
• В других конструкциях крышек таких коробок не предусмотрено, и приходится резать кабель.
• Универсальная крышка скважины с черной окраской справа, изготовленная из алюминиевого материала, может быть изготовлена со встроенным электрическим блоком. Клеммная колодка внутри осуществляет коммутацию проводов, что позволяет получить экономию на питающем кабеле от дома до скважины.
• С помощью электрического блока производится диагностика питающей линии и насоса для скважины.
• Коммутация проводов в крышке производится для однофазных и трехфазных насосов, так же крышка подходит к обсадным трубам разных диаметров, он может колебаться от 110 до 140 мм.
• К основным характеристикам крышек на видео в этой статье можно отнести вентиляционные отверстия, позволяющие свободно циркулировать внутри скважины воздушным потокам. Отверстия закрыты сетками с небольшими отверстиями. Они глушатся при осадках, что позволяет герметично закрыть скважину.
• Герметичность крышки обеспечивается уплотнительным кольцом, плотно соединяющим обсадную трубу и крышку.
• Крышка оснащена специальными отверстиями, чтобы крепить трос с насосом. Тогда проблем с погружением или извлечением водяного фильтра или насоса из скважины нет. Электрический кабель насоса выводится через своё отверстие.
• Инструкция предписывает закрывать крышку на замок, для чего там предусмотрены проушины для него, но необходимо прежде завернуть имбус-болт.

https://youtube.com/watch?v=_DL1MeKUuo4

Основные разновидности оголовков и их маркировка

• на трубе;
• внутри трубы.

Кроме того, их делают из разных материалов:

• пластика;
• чугуна;
• стали.

Оголовок скважинный для использования в теплое время года

Поскольку оголовку нужно выдерживать определённый вес, первый вариант применим только в случае с оборудованием небольшого размера (общий вес не должен быть больше 200 кг). Прочные чугун или сталь могут выдержать любое оборудование (до 500 кг).

Маркировка

Маркируют оголовки рядом букв и цифр, несущих важную информацию о приспособлении.

Пример: ОС 140-160/40 П. Расшифровываются эти данные так:

• ОС – оголовок скважинный;
• 140-160 – диаметр скважинной трубы (в мм);
• 40 – диаметр водозаборной трубы, которую можно подсоединить к оголовку;
• П – материал из которого выполнен оголовок (пластик).

Последнюю букву для металлических оголовков могут указать – «Ч» или «С», но чаще просто пропускают. Если не стоит «П», значит материал – металл, а какой именно — нужно уточнять в описании товара.

Как выполнить установку крышки

Способ установки определяет последующую функциональность оснастки, поэтому процесс выполняется строго по порядку, шаг за шагом:

• На обсадную пластиковую трубу надевается резиновое уплотнительное кольцо. Далее оно позволит плотно зафиксировать агрегат.
• Начинается установка нижней части оснастки на трубу, она должна быть опущена до упора и плотно сесть на резиновое кольцо. Нижняя часть детали имеет имбус-болты, ранее надетое уплотнительное кольцо должно быть зажато по максимуму между корпусом трубы и крышкой.
• Фиксация установленной части крышки на трубе выполняется имбус-болтами.
• В отверстие для электрического кабеля выводится кабель от насоса.
• Фитинг защитного кабеля вкручивается.
• В отверстие заводится трос.
• Трос фиксируется зажимом через определенное расстояние.
• В верхней части крышки находится паз, который совмещается с отцентрованным штифтом.
• Производится надежное закрепление верхней части деталей имбус-болтами.
• Процесс считается успешно завершенным, крышка К-133 WWSystem установлена в нужном месте.

Большие нагрузки возникают в скважине, пробуренной на месте интенсивного транспортного движения. Качественно смонтированная крышка с герметизатором позволяет уберечь скважину от наводнений, массового снеготаяния, дождевых ливней, непредвиденных аварий.

Изготовление оголовка для скважины своими руками

Перед тем как поставить оголовок на скважину, его можно сделать собственноручно. Для этой цели применяют нержавеющую сталь толщиной 10 сантиметров. Из металла меньшей толщины устройство получится недостаточно прочным. Но и чересчур большая толщина материала не требуется, поскольку она станет причиной повышенной нагрузки.

В первую очередь вырезают из нержавейки круглый фланец, внутри него создают отверстие, размеры которого должны отвечать диаметру обсадной трубы.

Крышка на оголовок так же представляет собой металлический круг, но с иными отверстиями. Как правило, по центру нее располагают отверстие под штуцер водопроводной трубы. Потом дрелью со сверлом просверливают еще одно, но уже меньшего сечения – для прокладки электрокабеля.

До того как одеть оголовок на скважину, после завершения порезки металла и проведения сварочных мероприятий, отверстия и прочие элементы устройства необходимо обработать напильником для устранения заусениц, неровностей и прочих недостатков. Также потребуется приварить к крышке три рым-болта – один из них подсоединяют к нижней стороне, он станет петлей для крепления троса, на котором будет подвешен насос.

На верхней части крышки закрепляют два рым-болта. Они будут выполнять функцию своеобразной ручки – с ее помощью будет удобно открывать оголовок. Можно рым-болты заменить рым – гайками, которые иногда удобнее в использовании.

Некоторые домашние умельцы успешно заменяли этот элемент на кусок металлического прута определенного диаметра, согнутого в круг. Во фланце и крышке также следует обустроить отверстия, которые предназначаются для крепежных болтов. Специалисты рекомендуют просверливать одновременно обе детали, соединив их тисками или используя струбцину, чтобы достичь максимально точного совмещения отверстий при монтаже самостоятельно сделанного оголовка.

Если порезка и последующая сварка листовой нержавейки особых трудностей не вызывает, то при поиске прокладки нередко возникают проблемы. Наилучший вариант – это приобретение его в магазине стройматериалов или непосредственно у производителя.

Но прокладки заводского изготовления стандартных размеров не всегда подойдут для оголовка, сделанного самостоятельно. Их вырезают из толстой резины, если она имеется под рукой. Принято считать, что резины толщиной около 5 миллиметров вполне достаточно.

Размер внутреннего диаметра следует делать таким, чтобы прокладка плотно обхватывала обсадную трубу и обеспечивала тем самым хорошую герметизацию после сборки и монтажа оголовка на скважину.

Опытные домашние мастера советуют вместо нее использовать кольцо, сделанное из старой автомобильной камеры. Существует еще один нестандартный вариант изготовления прокладки – это отливка ее из силикона. Для этого потребуется подготовить форму определенного размера и вида.

Прокладку нужно изготавливать достаточно прочной, чтобы она в нужной степени обеспечила герметизацию оголовка и его продолжительную эксплуатацию. Этот элемент под сжимающим воздействием будет находиться постоянно. При быстром разрушении некачественной резины соединение всей конструкции будет ослаблено.

В случае монтажа самодельного оголовка на скважину, электрокабель следует защитить термоусадочной муфтой. Для ее установки потребуется строительный фен.

В некоторых случаях домашние умельцы вместо нижнего фланца задействуют три уголка из металла, которые приваривают к обсадной трубе. При этом конструкционное устройство крышки остается прежним, а отверстия просверливают и в крышке, и в уголках.

1 Какое назначение крышки для скважины?

Безусловно, каждая скважина должна обязательно защищаться от нежелательного внешнего воздействия. Именно поэтому главным элементом её защиты является крышка для скважины. Зачастую данную конструкцию применяют для надежной герметизации устья колодца (скважины). Изготавливаться она может из трех разновидностей стройматериалов: чугуна, пластика и алюминия.

Что же касается основных функций крышки для кессона (скважины), то к ним относят следующие:

• Обеспечивает максимальную защиту, особенно когда в доме имеются любознательные маленькие дети;
• Предотвращает попадание в трубу: атмосферных осадков, насекомых, пыли, листьев, частиц грунта и песка;
• Обеспечивает безопасное и простое производство работ по установке различного рода электрооборудования для скважины или кессона;
• Благодаря ей повышается общий дебет скважины.

Казалось бы, простейшая конструкция, но это не так, ведь крышка для скважины также важна, как солнцезащитный зонт для человека.

1.1 Какие разновидности крышек для скважин?

Зачастую оголовки (крышки) для скважины различают по типу материала, из которого они произведены. Итак, бывают: чугунные, пластиковые (или пластмассовые), алюминиевые или же стальные оголовки. Чем же они отличаются друг от друга. Пожалуй прежде всего, это конечно же прочностью.

Пластиковая крышка на скважину или кессон

Она будет уместной для песчаного колодца. Единственным её минусом является недолговечность и вероятность возникновения трещин в зимнюю пору времени. Поэтому если вы планируете возводить скважину для питьевой воды, то лучше выбирать крышки из более качественного, прочного и надежного материала.

Кроме того, оголовки для кессона бывают как заводскими, так и самодельными. Стандартная крышка состоит из нескольких элементов:

• карабин;
• защитная крышка;
• резиновое кольцо;
• специальное приспособление для крепежа;
• металлический или же пластмассовый фланец.

Вот такая вот нехитрая конструкция позволит защитить вашу скважину на протяжении круглого года.

1.2 Плюсы и минусы

Как уже упоминалось выше в статье, в зависимости от материала изготовления оголовков для них характерны, как плюсы, так и минусы.

Вот если сравнивать, к примеру, чугунные с алюминиевыми крышками, то здесь минусом последней является меньшая прочность, так как алюминий сам по себе более мягкий металл, в отличие от чугуна или стали. Поэтому, выбирая себе такой оголовок, учитывайте тип скважины, на который вы собираетесь его установить.

Стальные же крышки по сравнению с чугунными являются более легкими, что позволяет без особых усилий открывать и закрывать устье скважины (кессона). Если вы рассчитываете на более высокий срок эксплуатации скважины с серьезными нагрузками, тогда ни в коем случае не стоит приобретать пластиковые (пластмассовые) оголовки для колодцев.

Потому как они очень поддаются внешним факторам, таким как температура на крайних отметках. Хотя, тут все зависит от конкретных производителей крышек и типа выбранного полимера. Некоторые пластиковые образцы практически ничем не уступают металлическим, а в плане долговечности даже превосходят их.

Смонтированная крышка на кессон, с выведенным наружу краном

Учитывая вышеперечисленное помните, что процесс выбора крышки (оголовка) для скважины является достаточно серьезным, поэтому к нему нужно отнестись очень внимательно.

Оголовок: место в системе и значение

Сетчатые фильтры выполняют роль нижней защиты. Сверху она тоже обязательна. Специальный козырек защитит не только от попадания посторонних предметов в воду, но также в пространство около выводной трубы или насоса. Зачастую именно это является причиной его заклинивания. Кроме того, поставив оголовок на скважину, погружное оборудование с его кабелями будет надежно удерживаться им.

При проведении возле источника ремонтных, обслуживающих работ увеличивается риск случайного попадания в незакрытое отверстие каких-либо объектов. Оказавшийся внутри инструмент или камень при работающей станции может оказаться фатальным для нее. В незащищенную шахту падает грязь, пыль, биологические объекты, мелкие животные, насекомые, а если участок затопит, туда попадают загрязненные грунтовые воды, что является причиной заражения воды. Всего этого не случится, если оголовник надежно закрывает стояк.

Специальная крышка на скважину также необходима, если на верху ствола крепятся краны (по типу колонок или фонтанчиков для питья), то есть, если подача воды производится прямо на месте без доставки ее в дом через трубы.

В пробуренной скважине создается ствол из обсадных труб. Верхний его конец выступает на 0,5 — 0,7 см над землей или поверхностью дна кессона (приямка). Далее, внутрь помещается погружная электропомпа, она подвешивается на внутреннюю часть оголовка. Одновременно он выполняет ряд других функций. Иногда вместо него используют домик, накрывающий своими скатами устье ствола. Но он не герметизирует его, поэтому даже при его наличии рекомендуют применить оголовок скважинный, который насаживается строго на края стояка.

Функции

Задачи механизма такие:

• герметизация, защита от мусора, что является обязательным, ведь внутри питьевая вода
• уменьшение риска промерзания
• дополнительная фиксация проводки, подвешивание внутренних частей
• увеличение дебита (объема добычи). Создается замкнутая полость с обсадных труб, дна шурфа, крышки. Она имеет герметичный контур, что дает возможность насосу создавать некоторое разряжение в объеме, увеличивая эффективность выкачивания
• защита от краж, несанкционированного доступа, антивандальная функция
• служит в роли переходника на меньшие диаметры
• создает узел подключения для шлангов, кранов, проводов, тросов

Конструкция

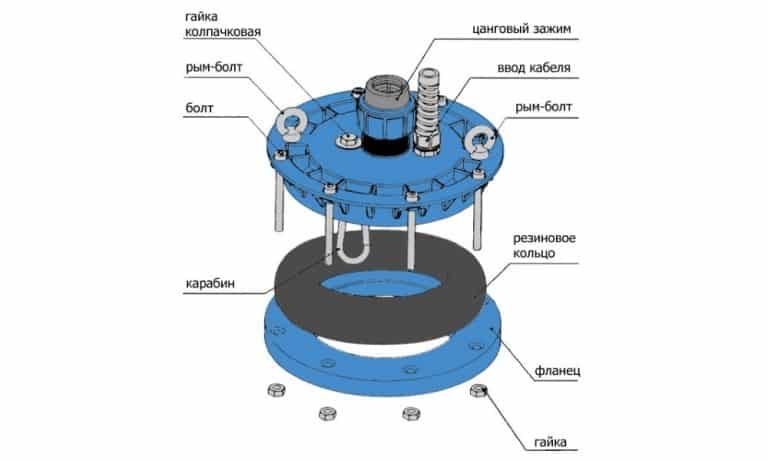

Чтобы четче представить, что такое оголовок, рассмотрим его конструкцию.

Стандартное устройство, обеспечивающее полную герметизацию, выглядит как большие фланцы (шайбы), соединенные между собой болтами. Детали также могут быть выполнены из полимерных материалов. Если смотреть на него снизу, то устройство оголовка для скважины по порядку состоит из таких элементов:

• нижний обычный фланец с гайками
• толстая плотная резиновая прокладка
• верхний глухой воротниковый фланец с болтами, вставляющимися в гайки нижней шайбы. На нем расположены ниже перечисленные детали
• карабин (держатель для тросов, как в альпинизме). Он торчит с обратной стороны внутрь ствола
• два или больше рым-болтов (с металлическими петлями на конце)
• фитинг, муфта, цанговый замок
• пружинный ввод кабеля
• колпачная гайка

Виды оголовков

При бурении скважины выкапывается кессонная яма ниже уровня промерзания почвы, в которую устанавливается колодец. Обсадная труба сверху срезается и закрывается оголовком. К нему привязывается трос, с помощью которого удерживается электрический насос внутри скважины на глубине забора воды.

Насосы могут иметь разную мощность, и в зависимости от этого будет колебаться их вес, а это значит, что будет различаться и материал, из которого сделаны оголовки. Кроме того, вес оборудования зависит от глубины расположения скважины. Например, для скважин глубиной до 50 м вес оборудования, прикрепляемого к оголовку, составит 50-100 кг. Для скважин с глубиной ниже 50 м понадобится насос большой мощности и несколько десятков метров кабеля, значит, и общий вес устройства превысит 300 кг.

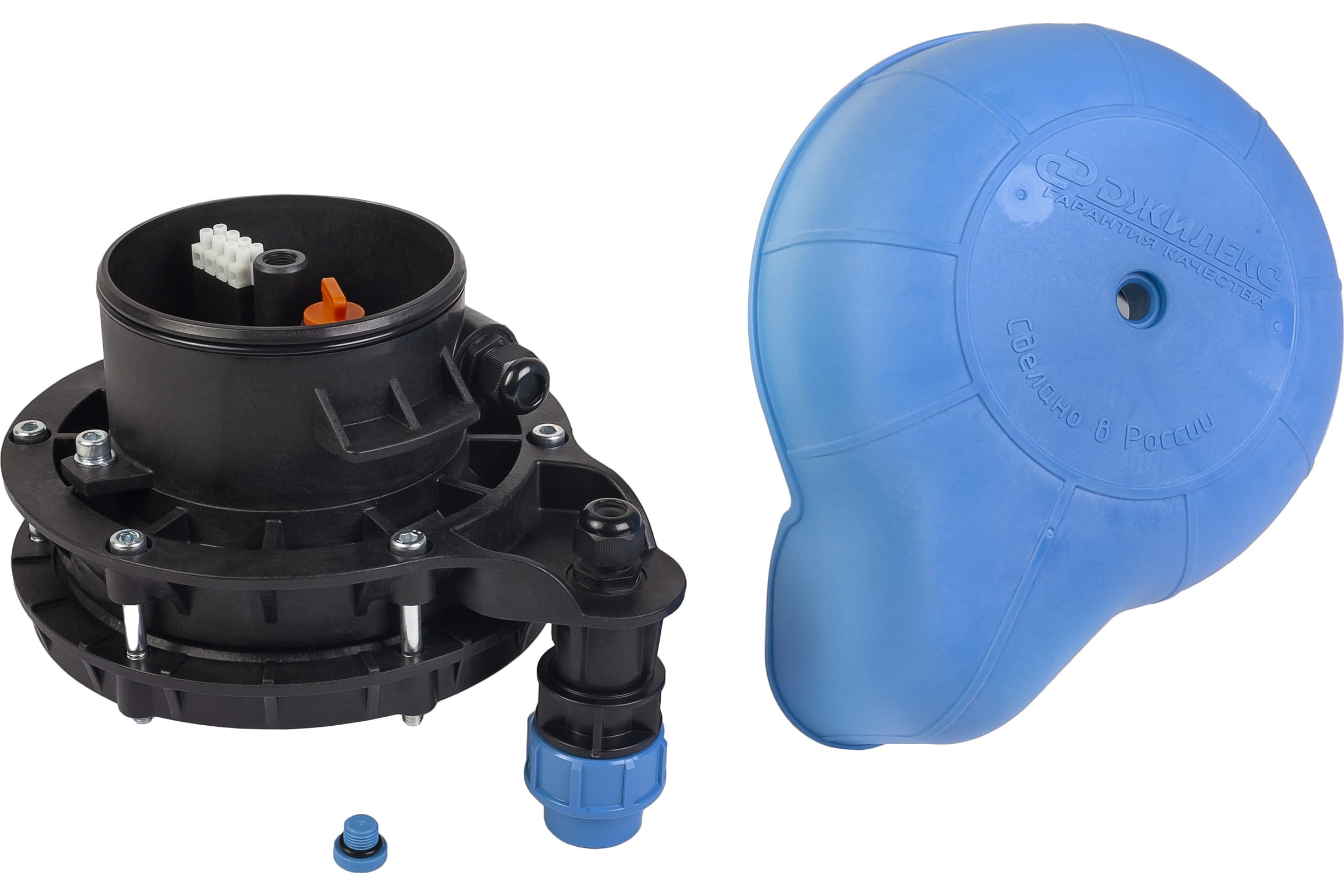

Пластиковые

Они являются бюджетным вариантом, устанавливаются с насосами, имеющими низкую мощность. Пластиковые оголовки рассчитываются исходя из условий нагрузки: существуют такие устройства, которые можно устанавливать на расстояние до поверхности земли в 50 м. Грузоподъемность их составляет 200 кг и ниже.

К особенностям оголовков из пластика относятся:

• доступная цена, малый вес;
• стойкость к возникновению коррозии;
• устойчивость к химически активным веществам.

Наряду с этим пластиковые устройства отличает невысокая механическая прочность.

Металлические

Они отличаются следующими свойствами:

• устойчивость к перепадам температур;
• повышенный срок эксплуатации;
• высокая прочность.

Однако при этом металлические оголовки имеют существенный недостаток: материал отличается сниженными антикоррозийными свойствами. Чтобы увеличить коррозионную стойкость, металл дополнительно покрывают специальными составами.

К разновидностям металлических оголовников относятся:

1. Нержавеющие. По внешнему виду напоминают простую крышку без болтовой фиксации, выдерживают дополнительно общий вес не более чем 300 кг.
2. Стальные. У них простая конструкция, однако они являются некоррозионностойкими. Их грузоподъемность составляет до 500 кг.
3. Чугунные. Обладают большим весом, грузоподъемность равна 500 кг и ниже. Долговечность и высокий срок службы при монтаже обеспечивает порошковое напыление или оцинковка.

Для чего устанавливается крышка?

Конечно, скважину можно просто прикрыть какой-либо не нужной в хозяйстве емкостью, куском полиэтилена или обмотать скотчем. Но при этом колодец останется незащищенным.

Установка крышки помогает решить целый комплекс задач:

• будет надежно закрыто и герметично изолировано устье скважины для воды, что особенно актуально во время таяния снегов либо в периоды затяжных осадков;
• конструкция будет обеспечена защитой от попадания внутрь поверхностных грунтовых вод, а также постороннего мусора и предметов;
• подземная часть не промерзнет даже в самые холодные зимы;
• обеспечивается надежное подвешенное закрепление насоса;
• убережет от хищения находящиеся внутри скважины материалы и оборудование.

Виды

Оголовок скважины — это не простая крышка, он являет собой пластиковый или металлический механизм, закрывающий верхний срез обсадной трубы. Прибор обладает сложной конструкцией, рельефом, фитингами, крюками, другими приспособлениями для удержания шланга, страховочного троса нагнетателя, провода питания. Все что входит в ствол, проходит через него, дополнительно упорядочиваясь и фиксируясь им.

На верхней крышке стандартно располагаются отверстия для шнуров, а также рым-болты с петлями, служащие для поднятия конструкции или подобных манипуляций. Изнутри крепятся один или несколько карабинов.

Виды:

• прибор, состоящий из простого (низ) и воротникового глухого фланца (верх), на котором размещены необходимые отверстия, штуцеры. Эти две части соединяются зажимными болтами. Посередине между ними — резиновый уплотнитель. Являет собой герметичную многофункциональную крышку скважины;
• бетонные изделия. Редко используются для обычных систем. Они не герметичные, предназначены для колодцев, больших бетонных конструкций. Это цилиндр наподобие воротникового фланца с необходимыми функциональными частями;
• простая крышка для скважины без уплотнителя или негерметичный цилиндр с откидным или съемным верхом. Такие металлические накрывки зачастую делают вручную с помощью сварочного аппарата. Их функциональность ограничена. Они имеют упрощенное устройство, как правило, без эффективного уплотнителя. Предназначенные для простого закрывания отверстия со всеми необходимыми выходами, но без особых дополнительных возможностей.

Первая разновидность — самая распространенная и традиционно используется для скважин около частных домов, поэтому рассмотрим устройство механизма на ее примере.

Оголовки для скважин в зависимости от материала:

стальной или чугунный. Для качественных больших автономных станций с металлическими, бетонными трубами. Выдерживает вес 200 — 500 кг

пластиковый. Менее надежный, современные технологии позволяют материалу выдерживать массу до 200 кг

бетонный. Выдерживает более 500 кг

Конструктивное устройство

Стандартный оголовок укомплектован следующими составными частями:

1. Крышка. Представляет собой диск с выступающими за внутреннее кольцо краями. Края опираются на торцевые стороны обсадной трубы. В центре крышки имеются отверстия под крепления пластикового трубопровода, болтов и электрического кабеля, запитывающего насос в скважине.
2. Фланец. Кольцо с отверстиями под крепежные болты, надеваемое поверх обсадного трубопровода. Фиксируется плотно вместе с крышкой.
3. Карабин. Закрепляет трос с подвешенным на него насосом.
4. Уплотнитель. Простое круглое кольцо из резины прокладывается под крышкой, является герметиком стыков и сдерживает движение оголовка на трубе.
5. Рым-болты. Крепежные элементы с кольцевыми шляпками, предназначенные для установки оголовков и насосов больших размеров.
6. Ввод для кабеля. В этом случае применяется термоввод, который изолирует питание от поверхности крышки.
7. Зажим-цанга. Эта часть оборудования расположена в центре оголовка и является фиксатором обсадного трубопровода.
8. Клеммная коробка. Используется как дополнение к изделию. В блоке крепят электропроводку, соединяя ее с сетевым электропроводом, протянутым от дома.
9. Болты крепежные. Изделия зажимают крышку, фланец и уплотнитель для более крепкой фиксации.

Скважинная крышка для обсадной колонны: виды и конструктивные особенности

Скважинная крышка – это необходимый элемент для защиты скважины от неблагоприятных факторов внешней среды. Одним из самых популярных вариантов является крышка для обсадной колонны, которая обеспечивает надежную и долговечную защиту. Рассмотрим виды и конструктивные особенности таких крышек.

Виды скважинных крышек для обсадной колонны

• Металлические крышки – наиболее распространенный тип крышек, изготавливаемый из стали или чугуна. Они отлично справляются с защитой от воды, песка, грязи и других механических воздействий.
• Пластиковые крышки – сравнительно новый вид скважинных крышек. Они отличаются легкой весом, прочностью, практичностью и хорошей стоимостью. В зависимости от нужд заказчика, изготавливаются в различных размерах.
• Комбинированные крышки – сочетают в себе преимущества металлических и пластиковых крышек. Обладают высокой устойчивостью к воздействию внешней среды и устойчивы к повреждениям.

Конструктивные особенности скважинных крышек для обсадной колонны

Крышки для обсадной колонны имеют следующие конструктивные особенности:

1. Откидные крышки – оснащены специальным механизмом, который позволяет откинуть крышку назад для более удобного доступа к скважине.
2. Крышки с замком – имеют функцию закрывания с помощью замка. Это обеспечивает дополнительную защиту скважины от нежелательных посетителей.
3. Крышки с круглым или прямоугольным профилем – могут быть выбраны в зависимости от типа обсадной колонны. Они обеспечивают идеальное плотное соединение между крышкой и колонной, предотвращая попадание внешних элементов в скважину.

Итак, скважинная крышка для обсадной колонны – это элемент, который необходим для защиты скважины от механических повреждений, внешних воздействий и вторжения нежелательных посетителей. Необходимо выбирать крышку в зависимости от типа обсадной колонны и требуемых характеристик.

Виды устройств

Оголовок для скважины обычно изготовлен из стали, чугуна или пластика. Последние имеют более низкую несущую способность и применяются на неглубоких скважинах с легкими насосами и небольшими размерами и весом заборной трубы. Это, обычно, пластиковая труба, диаметр которой составляет ¾ — 1,5 дюйма. Несущую способность такой оголовник на скважину имеет порядка 200 кг.

Рис.2. Оголовок для скважины пластиковый

Одним из преимуществ этого устройства является его способность работать длительное время без защиты от коррозии.

Оголовник на скважину, изготовленный из стали или чугуна, имеет несущую способность до 500 кг, они применяются на глубинных стволах с вынужденным использованием достаточно длинной, следовательно, тяжелой заборной трубы. Кроме того, мощные погружные насосы для таких водозаборов достаточно увесисты.

Рис.3. Оголовник на скважину металлический ОС 127-140/40

Как правильно подобрать оголовок для скважины

Для правильного подбора изделия имеется маркировка, благодаря которой можно найти подходящее устройство.

ОС	Символы, обозначающие «Оголовок скважинный».
А	Антивандальное устройство.
П	Указан на изделии: П — пластик (или ПВХ).
Б	Относится к изделиям фирмы Джилекс, элементы могут быть съемными.
90-100	Значение наружного сечения трубопровода.
25, 32, 40, 57, 62	Наружный поперечный размер трубопровода.

Например, при обозначении ОСП 90-110/25 можно понять следующее: оголовок скважинный пластиковый, наружный диаметр равняется 25 мм, значение поперечного сечения обсадной трубки лежит в пределах от 90 до 110 мм.
