Правильное расположение притока и вытяжки в помещении. Естественное вентилирование
Естественная вентиляция помещений происходит согласно физическим законам – за счет разницы температур и давлений между наружным и внутренним воздухом. Еще во времена Римской империи инженеры устанавливали в домах знати подобия шахт, которые служили для проветривания.
В комплекс естественной вентиляции входят наружные и внутренние проемы, фрамуги, форточки, стеновые и оконные клапаны, вытяжные шахты, вентканалы, дефлекторы.
Качество вентилирования зависит от объема проходящих воздушных масс и траектории их движения. Самым благоприятным является вариант, когда окна и двери расположены в противоположных концах комнаты. В этом случае при циркуляции воздуха происходит полноценная его замена по всему помещению.
Вытяжные каналы размещают в помещениях с наибольшим уровнем загрязнения, неприятных запахов и влажности – кухнях, санузлах. Приточный воздух поступает из других комнат и выдавливает отработанный на улицу.
Чтобы вытяжка работала в нужном режиме, ее верх должен находиться выше крыши дома на 0,5-1 м. Это создает необходимую разницу давлений для перемещения воздуха.
Естественная вентиляция бесшумна, не потребляет электроэнергии, не требует больших вложений на устройство. Воздушные массы, проникающие извне, не приобретают дополнительных свойств – не подогреваются, не очищаются и не увлажняются.
Рециркуляция воздуха ограничивается пределами одной квартиры. Из соседних помещений подсоса быть не должно.
Принудительная вентиляция
Принудительная вентиляция стала использоваться с середины 19 века. Сначала большие вентиляторы применяли на рудниках, в трюмах кораблей, сушильных цехах. С появлением электрических двигателей в проветривании помещений произошла революция. Появились регулируемые приборы не только для промышленных, но и для бытовых нужд.
Теперь наружному воздуху при прохождении через систему принудительного вентилирования сообщают дополнительные ценные качества – его очищают, увлажняют или осушают, ионизируют, подогревают или охлаждают.
Вентиляторы и эжекторы перемещают большие объемы воздушных масс на значительных площадях. В систему входят электродвигатели, пылеуловители, нагреватели, шумоглушители, приборы контроля и автоматики. Их встраивают в воздуховодные каналы.
Расчет естественной вентиляции жилых помещений
Расчет заключается в определении расхода приточного воздуха L в холодный и теплый период года. Зная эту величину, можно подобрать площадь сечения воздуховодов.
Дом или квартиру рассматривают как единый воздушный объем, где циркуляция газов происходит через открытые двери или подрезанное на 2 см от пола полотно.
Приток происходит сквозь негерметичные окна, наружные ограждения и путем проветривания, удаление – через вытяжные вентканалы.
Объем находят по трем методикам – кратности, санитарным нормам и площади. Из полученных значений выбирают наибольшее. Перед тем, как рассчитать вентиляцию, определяют назначение и характеристики всех помещений.
Основная формула для первого расчета:
L=nхV, м³/ч, где
- V – объем комнаты (произведение высоты на площадь),
- n – кратность, определяемая по СНиП 2.08.01-89 в зависимости от расчетной температуры в помещении в зимний период.
По второй методике объем рассчитывают исходя из удельной нормы на человека, регламентируемой СНиП 41-01-2003. Учитывают количество постоянно проживающих людей, наличие газовой плиты и санузла. По таб.М1 расход 60 м³/чел в час.
Третий способ – по площади.
Каково предназначение и составляющие части
Кроме того, реализуется возможность изменения температурных и влажностных показателей. Рассматриваемая система использует в своей работе специальные приточные установки, которые различаются в зависимости от своего назначения. Так, к примеру, они могут использоваться как в квартирах, таки и на объектах промышленного назначения. В связи с этим, существует два вида устройств, в зависимости от места работы.
Стоит также отметить и то, что возможно применение приточно-вытяжных вентиляционных установок двух типов. Среди них можно выделить наборного и моноблокового видов. Первые представляют собой конструкцию, собираемую из нескольких отдельных элементов. Что касается основного их преимущества, то оно заключается в возможности вентилирования помещений любого типа и назначения.
Приточно-вытяжная установка
Таким образом, наборные установки способны одинаково успешно и эффективно работать как в небольших квартирах, так и в крупных торговых залах и офисных помещениях.
В то же время, не обошлось здесь и без недостатка. Он заключается в том, что возникает надобность в профессиональных расчётах и проектировании, а также в большинстве случаях это крупногабаритное устройство. Установки моноблочного типа, в свою очередь, характеризуются своим расположением в пределах единого корпуса, отличающегося шумовой изоляцией. Если говорить о достоинствах такого типа установок, то ключевым является то, что они обладают меньшим показателем уровня шума. Таким образом, становится возможным их расположение в рамках жилого помещения.
Классификация систем вентиляции
Вентиляция – самый востребованный комплекс инженерных мероприятий. Чтобы подобрать оптимальный воздухообмен, нужно знать ее основную классификацию:
- по принципу воздухообмена она делится на принудительную и естественную;
- смешанная – бывает приточная и вытяжная;
- по месту организации – местная и общая;
- по инженерной организации – канальная и бесканальная.
Разберемся в особенностях каждого вида вентиляционных систем.
Естественная
Естественная вентиляция в частном доме устраивается обычным проветриванием. Дополнительные агрегаты не применяются. Ее действие основано на естественных физических процессах. Обмен воздушных масс происходит благодаря разнице температур и атмосферного давления. Потоки свежего воздуха направляются в помещения силой ветра, выталкивая загрязненные массы наружу.
Для направления организованных потоков применяются воздуховоды. Их размещение закладывается при проектировании. При этом учитывается тип строительных материалов. Например, кирпичная кладка или дерево лучше пропускают воздух, чем бетонные конструкции.
Организация естественной вентиляции
Механическая (принудительная)
Для организации механической вентиляции используются специальные устройства, которые принудительно направляют воздушные потоки. Отличие от естественной – организованное увлажнение, очистка и контроль температурных режимов воздуха. Дополнительно вентиляция снабжается системой фильтрации, пылеуловителем, нагревательным блоком и вентилятором. Весь цикл работ и экономический анализ закладывается на стадии проектирования.

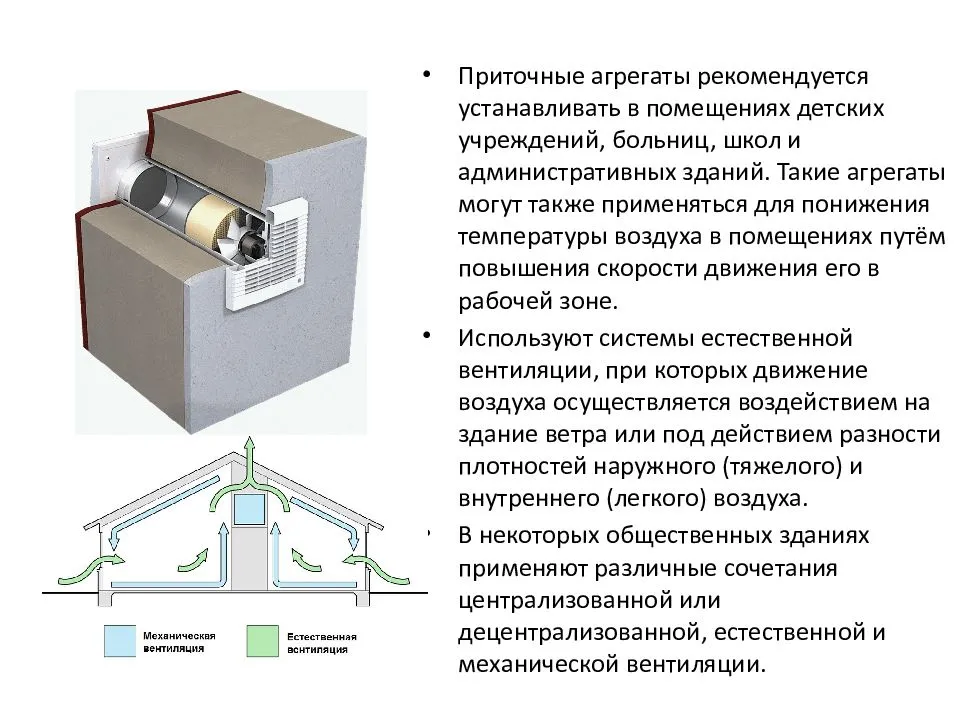

Приточная и вытяжная вентиляция
Системы можно классифицировать по принципу организации вентиляции:
| Тип вентиляции | Описание |
|---|---|
| Приточные | Разновидность механического обмена при помощи организации принудительной вентиляции в частном доме. Загрязненные потоки выводятся наружу при помощи естественного проветривания. |
| Вытяжные | Организация процесса налажена при помощи вытяжных вентиляторов, которые удаляют загрязненные массы. Она устраивается дополнительно к естественному проветриванию. |
В состав приточной вентиляции входят следующие элементы и оборудование:
- приточные вентиляторы для обеспечения поступления воздушных масс;
- шумоглушители – для погашения шума, который издает агрегат;
- нагреватель – оценить его можно в прохладное время года;
- воздухозаборная решетка – с ее помощью происходит фильтрация воздуха, который поступает с улицы;
- фильтры (тонкой, особо тонкой и грубой очистки) – очищают воздушные потоки от разных примесей;
- клапаны задерживают воздух извне в период отключения системы;
- воздуховоды, по которым проходят потоки воздуха.

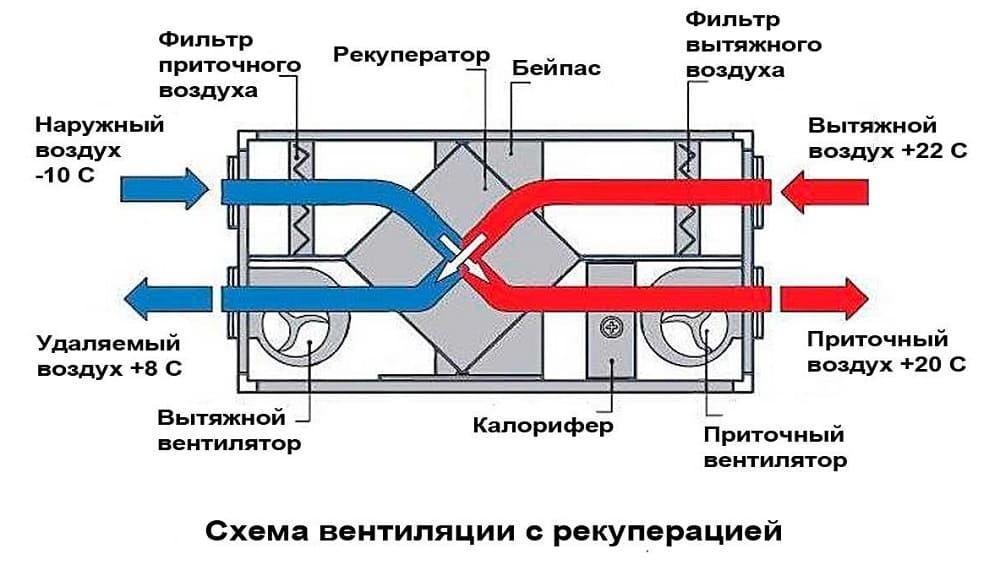

Приточно-вытяжная вентиляция
Сбалансированная работа приточных агрегатов с вытяжными способствует обеспечению оптимальной замены загрязненных масс свежим воздухом. Правильная организация процесса должна контролировать обмен потоков и в соседних комнатах.
Организация перемешивания воздуха в помещении и вытеснения потоков наружу является одним из видов таких систем. Воздух с улицы попадает в помещение благодаря диффузорам, перемешиваются с загрязненными воздушными массами. Удаление отработанных потоков происходит при помощи специальных клапанов.
Водораспределитель устанавливается на полу. Свежий воздух поступает с улицы, в помещении он направляется вверх, вытесняя собой загрязненный. Отработанный удаляется через вентиляционный решетки, которые установлены на потолке.
Организация приточно-вытяжной системы
Конструктивное исполнение
Приточно-вытяжные установки делятся на системы для горизонтальной, вертикальной и универсальной установки. Автоматика позволяет плавно или постепенно регулировать производительность агрегата, мощность нагревателя, а также устанавливать таймер для автоматической работы.
Система приточно-вытяжной вентиляции состоит из следующих элементов:
- вентилятор – подача воздуха в помещение и поддержание необходимого давления в вентиляционных каналах
- фильтр – защита установки, а также фильтрация воздуха
- система управления – позволяет гибко и эффективно управлять системой
- Глушитель – снижает уровень шума установки
- Воздухозаборник – предотвращает поступление наружного воздуха в помещения, когда система выключена.
- нагреватель (воздухонагреватель) – нагревает подаваемый воздух зимой
- термо- и акустические панели – снижают уровень шума и повышают эффективность.
- воздуховоды – распределяют воздух в помещениях
- диффузоры – подготовленный воздух из вентиляционных каналов проходит через них непосредственно в помещение
- Воздуховоды – через них воздух поступает в систему; они защищают установку от попадания инородных тел, а также выполняют декоративную функцию
Канальные и бесканальные системы вентиляции
Канальные и бесканальные системы вентиляции отличаются способом перемещения воздушного пространства и самой конструкцией вентиляционной системы.
Канальная система вентиляции включает обязательно систему герметичных воздуховодов по которым производится воздухообмен. Их изготавливают из стали, синтетических материалов.
Канальный вариант воздухообмена включает систему воздуховодов, изготовленных из стали или пластика. На качество работы канальной системы вентилирования могут оказывать влияние несколько факторов:
- материал, из которого изготовлена сама система, включая характеристики сопротивляемости негативным факторам металла, антикоррозионности различных видов синтетических каналов, механической устойчивости;
- общий объём и диаметр воздуховода;
- форма канала, который передаёт воздушную смесь.
Бесканальными вентиляционными системами являются системы обмена воздухом, которые применяются в общеобменных версиях вентиляции. Как правило, это простейшие по конструкции системы, состоящие из вентиляторов, вмонтированных в корпус стены или окна и создающих механическое принудительное вентилирование воздушной массы, без передачи ее по воздуховоду.
вытяжная система вентиляции
Хорошая вентиляция в помещении – это необходимость, которую нельзя игнорировать. Вытяжная система вентиляции играет решающую роль в обеспечении комфортного и безопасного микроклимата внутри здания. Что такое вытяжная система вентиляции? Вытяжная система – это группа устройств, обеспечивающих отвод воздуха из помещения. Она включает в себя воздуховоды и вентиляторы, которые эффективно удаляют загрязненный воздух, оставляя свежий и чистый воздух. Он также может быть оснащен фильтрами, чтобы предотвратить загрязнение воздуха от известных загрязнителей внутри помещения. Как работает вытяжная система вентиляции? Когда вытяжная система включается, то вентилятор стартует, и воздух начинает двигаться по вентиляционному каналу, который ведет наружу. Загрязненный воздух попадает в воздушный фильтр, который удаляет пыль и все примеси. Потом воздух двигается через вентиляционную решетку, которая является входом для воздушного потока и удаляется на улицу при открытии вентиляции на крыше. Зачем нужна вытяжная система вентиляции? Наличие вытяжной системы вентиляции – это ключевой ингредиент для комфортной атмосферы и безопасного микроклимата внутри здания. Это может оказывать полезное воздействие на здоровье людей, предотвращая появление аллергий, астмы и других дыхательных заболеваний. Вытяжная система вентиляции также может помочь уменьшить запахи от кухни и других материалов, что может помочь сохранить качество воздуха в помещении. А также обеспечивает отвод излишней влаги, которая может привести к появлению плесени. Вывод Вытяжная система вентиляции – это необходимый элемент для создания комфортной и безопасной атмосферы внутри здания. Она работает справедливо, когда вентилятор запущен, и поддерживает воздух в чистоте, оставляя свежий и здоровый воздух в помещении. Без нее может быть трудно создать и поддерживать оптимальный уровень влажности и температуры внутри помещения, что может отрицательно сказаться на здоровье жителей. Обратитесь к нашим экспертам, и мы поможем вам спланировать и установить вашу вытяжную систему вентиляции.
Вентиляция по типу размещения
Вентсистемы различаются по типу размещения на общеобменные и местные. Какой из этих видов выбрать, зависит от задач, которые вы ставите перед системой.
Специфика местной вытяжной вентиляции
Местный воздухообмен предназначен для отдельных помещений или для отдельных точек в этих помещениях. Пример такой системы – кухонная вытяжка. Она забирает отработанный, насыщенный парами воздух над плитой и выводит его на улицу или в общий вентиляционный канал в многоквартирном доме.
С помощью местной вентиляции вы легко избавитесь от обилия запахов, дыма и пара
В подобной системе воздухообмена остро нуждаются ванная комната и туалет. Кроме непосредственной очистки воздуха, вентканал помогает избавиться и от сырости в этих помещениях.
В местной системе нуждаются цокольные этажи, гаражи и подвалы
Особенно важно устанавливать такой тип вентиляции в котельных. Так, даже при аварийной остановке котла, будет гарантирована безопасность вашему жилищу
Статья по теме:
Что это, общеобменная вентиляция, и где она применяется
Если существует потребность в обновлении атмосферы во всем помещении и здании, то используется общеобменная вентиляция. Эта система равномерно перераспределяет потоки свежего воздуха на всю конструкцию. При правильном проектировании объемы подаваемого и исходящего воздуха должны быть равновесны. В исключительных случаях, если в помещении ведутся работы с ядовитыми веществами или опасными для здоровья человека газами, объемы подаваемого воздуха могут превосходить показатели исходящих потоков.
Только общеобменная вентиляция сделает атмосферу в доме свежей и чистой
Правильное перераспределение атмосферы позволяет избежать теплопотерь. Общеобменные вентисистемы могут быть приточными или вытяжными, как мы описывали ранее.
местная вытяжная вентиляция
Каждый дом или здание нуждается в правильной вентиляции. Она является основным компонентом здорового и комфортного внутреннего пространства. Местная вытяжная вентиляция – один из видов вентиляционных систем, которая является абсолютно необходимой для помещений, где происходят процессы, сопровождающиеся выделением различных газов и испарений.
Местная вытяжная вентиляция – это система, которая предназначена для удаления загрязненного воздуха, образующегося в определенных местах помещения напрямую во внешнюю среду. Она может быть установлена не только на производственных предприятиях, но и в офисах, торговых центрах, больницах, кафе, ресторанах и других местах.
Проектирование местной вытяжной вентиляции требует комплексного подхода. Оно начинается с анализа технологических процессов, которые проходят в конкретном помещении, и определения количества загрязняющих веществ, которые выделяются в процессе работы. Далее проводится расчет системы вытяжки, который включает в себя количество и мощность вентиляторов, диаметр воздуховодов, общий объем воздуха, который должен быть обработан и многое другое.
Одним из главных преимуществ местной вытяжной вентиляции является минимальный расход энергии. Так как система обрабатывает только воздух в конкретном рабочем месте, то она потребляет значительно меньше энергии, чем центральная вентиляционная система. Это может сказаться на экологической чистоте и экономике предприятия.
Кроме того, местная вытяжная вентиляция обладает высокой эффективностью в удалении загрязненного воздуха
Чистый воздух представляет собой залог здоровья и комфорта, что особенно важно для тех, кто проводит большую часть времени внутри помещения
Однако, следует заметить, что установка вытяжной вентиляции – это достаточно сложный процесс, который требует профессионального подхода. Поэтому, компания, предлагающая проектирование вентиляционных систем, должна иметь высококвалифицированных специалистов, которые смогут выполнить работы на высоком уровне.
Местная вытяжная вентиляция – это необходимая система для создания здоровой и комфортной атмосферы внутри помещений. Она обладает множеством преимуществ и является неотъемлемой частью любого современного здания. Поэтому, проектирование вентиляционной системы следует доверять только профессионалам.
3 Значение общеобменной системы проветривания
В производственных цехах, выделяющих вредные вещества в окружающую среду, невозможно обойтись одной схемой проветривания, даже если она представляет собой общеобменную систему вентиляции. Особое значение имеет выбор оборудования: при недостаточной мощности воздуходувок обеспечить необходимый оборот газовой среды невозможно, а значительный запас приведёт к перерасходу электроэнергии. При отсутствии сбалансированной системы проветривания возникают проблемы:
- недостаток кислорода, ведущий к повышению риска сердечно-сосудистых заболеваний;
- увеличение влажности в помещении;
- концентрация пыли и вредных веществ;
- снижение производительности труда;
- образование плесени и грибков.
Чтобы обеспечить нормальные климатические условия, для помещений большой площади разрабатывают проект вентиляции объекта, в котором учитываются архитектурные особенности строения, требования пожарной безопасности и санитарных норм. В проекте содержатся спецификации на оборудование и материалы, схемы монтажа систем проветривания и информация о необходимом воздухообмене.
Естественная и принудительная
Каждая вытяжная система вентиляции, вне зависимости от вида, конструкции, сложности и стоимости, направлена на отвод отработанных воздушных масс. Для реализации этой цели применяются различные технологии, установки и методы. Система вытяжной вентиляции с учетом принципа работы бывает принудительной или естественной.
Если всем процессами с «пятым океаном» руководит природа и соответствующие законы, то система работает по естественному принципу. Для случаев, когда вытяжная вентиляционная установка функционирует за счет специального оборудования, система считается механической. Это автоматические агрегаты, обеспечивающие воздухообмен на заранее определенном уровне, в соответствии с паспортными и расчетными нормами.
Естественная вентиляция: «плюсы» и «минусы»
Главное достоинство естественной вытяжной вентиляции в дома или жилой квартире – ценовая доступность. Ей не требуется серьезных финансовых вливаний, а в плане эксплуатации она вообще находится вне конкуренции, т.к. бесплатна. Обмен воздушных масс осуществляется без дополнительного оборудования
Второе важное достоинство – решения для этой системы занимают минимум свободного места
Естественная вентиляция работает по простому принципу — горячий воздух подымается вверх, а холодный опускается вниз
Естественная вытяжная вентиляция имеет и серьезный недостаток – ее работой невозможно управлять, т.к. она функционирует в одностороннем порядке. Воздушные массы движутся в системе за счет того, что на входе и на выходе трубы формируется разное давление. Но условия могут сложиться таким образом, что «тяга» будет отсутствовать в принципе.
На крупных объектах их производительности недостаточно, что может быть опасно для работников.
Канальная и бесканальная вентиляция
По конструктивному исполнению системы вентиляции делятся на 2 типа: канальные и бесканальные.
Системы вентиляции канального типа имеют сети разветвленных воздуховодов, позволяющие подводить свежий воздух или удалять загрязненный в разных частях одного помещения или в разных помещениях.
Системы вентиляции бесканального типа устанавливаются на крыше непосредственно над вентилируемым помещением (например, в больших промышленных помещениях) или в дверных и оконных проемах. Бесканальная система вентиляции не имеет сети разветвленных воздуховодов, и потому для такой вентиляции не требуются большие электрозатраы. Также, в отличие от канальной системы (вентиляции), система вентиляции бесканального типа проста в монтаже и эксплуатации.
Канальная вентиляция и бескональная вентиляция могут быть как механическими, так и естественными. Минусом естественной системы канальной или бесканальной вентиляции является то, что такая вентиляция не контролируется – она предназначена для того, чтобы не дать задохнуться людям, находящимся в помещении.
Какие формулы используют в расчетах
Основной параметр, который необходимо рассчитать в любой системе – сколько воздуха должно смениться в течение часа.
Для жилых квартир величина определяется соответственно жилой площади: V=2xSxH, где S – площадь жилой комнаты, 2 – коэффициент кратности обмена воздушной массы за 1 час, Н – высота комнаты.
Для рабочих помещений расчет производят исходя из численности персонала: V=Nx35, где N – численность людей, одновременно находящихся в помещении.
В расчете мощности вентиляционной станции применяют формулу: P=ΔT * V * Сv/1000, где V – объем воздушной массы, расходуемой за час, Сv – теплоемкость воздушной массы, ΔT – разница температур воздушной массы на концах трубопровода. Принятая величина теплоемкости составляет 0,336 Вт * ч/м³ * °С.
Другим важным показателем является площадь сечения воздуховода, измеряемая в квадратных сантиметрах. Выделяют 2 типа сечения: квадратное и округлое. Рассчитав площадь сечения, возможно определить ширину и высоту прямоугольной трубы либо диаметр округлого.
Заключение
Использование принудительной модели вентилирования целесообразно в том случае, когда естественная система не справляется с возложенными на нее функциями. Нарушение воздухообмена в квартире может быть обусловлено закупоркой вытяжного канала или высокой герметичностью окон и дверей. Выбор типа принудительной вентиляции производится на основании имеющихся параметров и согласно требованиям технических документов. При этом установка подобных систем дает возможность оптимизировать распределение потоков и полностью устранить все негативные факторы, связанные с застоем воздуха.
