Вентиляция в сауне своими руками: устройство, схемы, видео

Секреты правильной вентиляции

Как бы человек ни старался избежать образования влаги в помещении сауны, она все равно будет появляться. Разумеется, наиболее страдает от влаги пол. Избежать отсыревания пола можно путем установления вентиляции над ним. Вентиляция сауны в доме во многом зависит от размещения поддувала печи. Забыть о сыром поле легко, если разместить поддувало ниже белого пола.

Как уже было отмечено, весьма популярны в применении вентиляторы и дефлекторы, часто используемые в саунах. С их помощью удобно быстро нагревать помещение, а также выпускать излишки жаркого воздуха. В случае с финской сауной вентилятор незаменим в борьбе с влажностью, которая оперативно изгоняется из парилки

Очень важно правильно устанавливать вентиляцию, поскольку от нее зависит не только здоровье отдыхающих, но и эксплуатационные характеристики сауны. Любая ошибка может привести к неправильной работе парилки, образованию сквозняков и долгому прогреву помещения

Комбинированная система

Зачастую прибегают к смешанному или комбинированному способу вентилирования: часть помещений проветривается естественным образом, а другая — принудительно. К примеру, летом естественная вентиляция эффективно работает только в парной, где воздух намного горячее наружного; в прочих же помещениях ее производительность резко падает, поскольку температура воздуха в них и на улице примерно одинакова.

В комнате отдыха ситуацию спасают открытые окна, но в душевой катастрофы не избежать. Если же здесь установить вытяжной вентилятор, он обеспечит требуемую производительность в любое время года.

Комбинированный вариант уместен в случае, когда сауна расположена в коттедже и парная комната имеет лишь одну наружную стену.

В комнате отдыха устраивают естественную вентиляцию, а в парилке — принудительную вытяжную: оба отверстия, и приточное, и вытяжное располагают в наружной стене; первое — в 20 см от пола, второе — в 20 см от потолка. Таким образом, они оказываются напротив печи, устанавливаемой обычно в подобных саунах у внутренней стены. В вытяжном отверстии устанавливают вентилятор.

Принудительная тяга обеспечивает мощный входящий поток свежего воздуха. Он пересекает всю парную, наталкивается на печь, поднимается вверх и, обойдя таким образом помещение по кругу, удаляется через вытяжку.

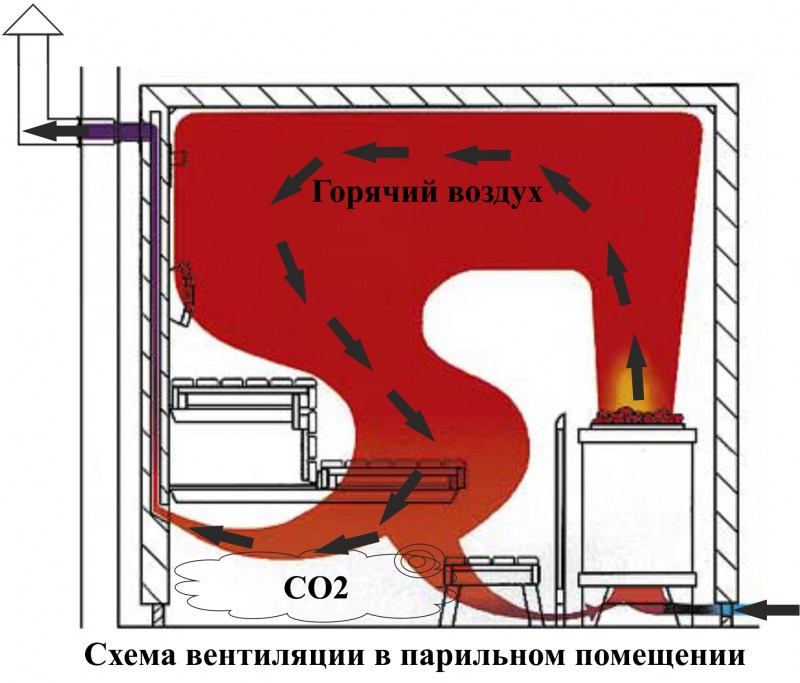

Как работает вентиляционная система в бане?

Прежде всего, работа вентиляции основывается на элементарных законах физики. Внутри парной воздух циркулирует через два вида вентиляционных отверстий:

приточные;
вытяжные (отточных).

Приточные отверстия, как правило, расположены, возле печи или в стене, ближе к полу.

Вытяжные же располагаются немного ниже потолочного уровня, напротив приточных.

Часто допускаемая ошибка — расположение отточного отверстия в потолке. Это приводит к тому, что парная будет быстро выстужаться и посетители бани не смогут получить желаемый эффект.

Систему вентиляции в бане можно подразделить на 2 вида:

Естественная, которая проходит через все строение.
Принудительная, которая используется исключительно в процессе парения и включается только по желанию.

Оба вида вентиляционных систем работают по одному алгоритму: через отток вытесняется углекислый газ, а через приток свободное пространство наполняется свежим воздухом

При строительстве вентиляции важно учесть главное правило: приточные вытяжки должны быть ниже, чем отточные

При обустройстве вентиляции стоит помнить о том, что приток и отток должны находиться в одном тепловом режиме. Рекомендуется приток/отток выводить на улицу, потому как воздух в предбаннике недостаточно насыщен кислородом.

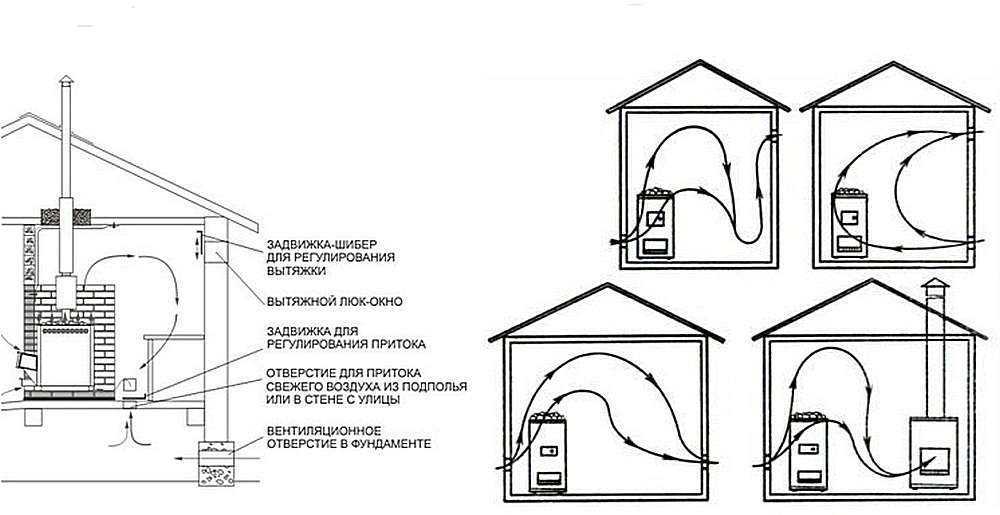

Схема обустройства

Предлагается несколько вариантов вентиляции в парилке сауны:

приточное отверстие устраивается в нижней части стены (20 см от пола) позади топки. Вытяжное — на противоположной, на том же уровне. Поступающий с улицы воздух сразу нагревается от печи и за счет конвекции «всплывает» под потолок. Остывая, он снова опускается к полу и удаляется через вытяжное отверстие. Такая схема обеспечивает в сауне высокую температуру;
если нужен более мягкий прогрев, приточное отверстие делают чуть выше — в 50-ти см от пола, также за печью. Вытяжное отверстие делают как в предыдущем варианте. Воздух движется по аналогичной траектории, но не так активно, чем обеспечивается равномерный прогрев;
при наличии цоколя в нем делают продухи, защищенные от насекомых сеткой. Поступающий в них воздух входит в парную сквозь щели в полу вокруг печи. Вытяжку также располагают на противоположной относительно печи стороне.

Помимо вентиляции схема обеспечивает проветривание пола, а это положительно сказывается на его сроке службы.

Принудительная вентиляция

Вентиляция в сауне способствует хорошему воздухообмену. Ее предусматривают коттеджи , подвалы, частные дома и другие помещения, где есть сауна. Она может осуществляться как естественным путем, так и с помощью вентилятора в принудительном виде вытяжки.

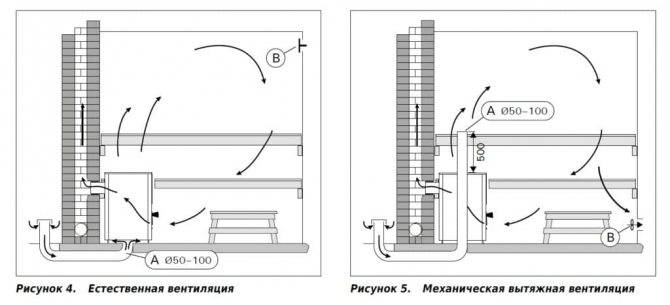

Естественная вентиляция в сауне больше подходит для саун с печами, которые топятся топливом. Для сауны с электрокаменкой чаще применяются принудительные схемы вентилирования воздуха. Электрокаменка такая же печь, но работающая не от топлива, а от электросети.

Для сауны с печами необходимо обустраивать естественную вентиляцию

Работает посредством притока свежего воздуха, который сосредоточен максимально близко к печке. Приточная труба монтируется на уровне плинтуса пола и закрывается решеткой. Для вывода воздуха на улицу, предусмотрено сразу две трубы. Одна из них устанавливается под потолком, а вторая посередине стены. Расположение труб, выводящих воздух, должно быть напротив тех, что его подают. Чтобы упростить процесс монтажа, можно вытяжные трубы соединить в один вытяжной канал. Также можно выполнить установку клапанов.
Вторая схема предусматривает установку приточного воздуховода на уровне электрокаменки. Выходной воздуховод устанавливается напротив приточной трубы на полметра ниже.

Как показывает практика, первая схема позволяет поменять воздух в сауне с электрокаменкой, в течение 5 раз за процедуру. Эффективность второй в два раза выше. Принудительная схема вентилирования практически лишена недостатков. Она не зависит от погоды, и дает возможность контролировать разные показатели. Можно установить систему кондиционирования, что позволит регулировать температурные показатели.

Простая схема монтажа принудительной вытяжки, предусматривает установку механической вытяжки в верхней части сауны. Горячий поток воздуха будет подниматься вверх, забираться вытяжкой и транспортироваться на улицу. Свежий воздух будет постепенно поступать из специального отверстия. Сейчас в магазинах представлено множество вариантов вытяжек. Как правило, они оснащены вентиляторами и панелью управления.

А также есть более сложные схемы, которые требуют наличия вытяжки и вентиляции пола. Их должен делать мастер, так как стандартных знаний будет недостаточно. Принудительная вентиляция в сауне более приемлемая.

Перечень основных правил и рекомендаций

Для начала, следует обеспечить такие условия:

организовать непрекращающийся поток свежего воздуха извне;
обеспечить постоянность температуры в помещениях, особенно в парилке, так как там она должна быть очень высокой.

Системы вентиляции сауны и бани довольно похожи, но присутствуют и различия, так как последние отличаются способом нагрева воздуха – для сауны создается сухой микроклимат. В связи с этим просто взять схему вентиляции в сауне и применить ее для бани будет абсолютно неприемлемо.

Правила и нормы обустройства системы вентиляции

В связи с тем, что в сауне почти все комнаты имеют минимальную квадратуру, лучше установить такие вентиляторы для бани и сауны, чтобы свежий воздух поступал как минимум каждые 15 минут.

Схемы обустройства вытяжки для бани

Главной задачей вентиляции в комнате отдыха бани, а также в предбаннике и парилке, является обеспечение постоянного обновления воздуха, сохранение постоянной температуры и влажности, а также вывод угарных газов наружу. Поскольку все комнаты бани постоянно контактируют с высокими температурами и влажностью, они нуждаются в регулярной просушке.

Однако просто проветрить парилку и просушить деревянные элементы – недостаточно. Чтобы древесина не накапливала влагу, в бане должна быть организована постоянная, стабильно работающая вытяжка. Тогда она прослужит намного дольше и сохранит гигиеничность и чистоту.

Система вентилируемого пола

Чтобы улучшить циркуляцию воздуха в парной, можно обустроить вентилируемый пол.

Для организации такой конструкции потребуется соблюсти ряд условий:

в фундаменте бани должны быть предусмотрены воздушные отверстия;
в дощатом настиле нужно оставить зазоры в 1 см, достаточные для прохождения воздуха;
приточные каналы располагают в параллельных стенах, предварительно защитив их решетками;
чистовое покрытие выкладывают выше уровня поддувала печи, чтобы она выполняла функцию дополнительной вытяжки;
по окончании банных процедур в бане оставляют открытыми все двери до полного высыхания пола.

Воздухообмен в предбаннике

Как предбанник, так и комната для релаксации, не подвергаются агрессивному воздействию высокой температуры и влажности. Поэтому проветривание и воздухообмен в этих помещения сделать проще всего. Тут используется способ естественного вентилирования, либо обустройство дополнительных вентиляторов в вытяжных отверстиях, соединенных с воздуховодами в санузле, тамбуре или парной.

При желании, можно установить электронные проветриватели. Однако для них требуется подключение к электросети и прямой выход на улицу.

Вытяжка в душевой комнате

Как правило, в душевой комнате требуется система принудительного вентилирования с электроприводом, чтобы удалить накопившийся пар и влагу. При этом размеры входного и выходного отверстий делают одинаковыми. Приточный канал берет начало на уровне 2 м над грунтом, а выводящий – заканчивается над кровлей.

Система вентиляции в парной

Одним из основных требований к системе вентиляции в парилке является отсутствие сквозняков. При этом помещение должно быстро нагреваться, а уровень влажности удерживаться на необходимом для банных процедур уровне. В связи с этим оптимальным считается принцип расположения приточных и вытяжных отверстий, заложенных во время строительства.

Интенсивность воздушных потоков можно регулировать с помощью задвижек. Вместе с тем, большой размер помещения требует установки дополнительных вентиляторов на вдув или выдув.

Таким образом, придерживаясь рекомендаций и правил организации вытяжки в бане, а также руководствуясь подсказками на фото и видео, вы сможете правильно и качественно обустроить это строение и пользоваться им в свое удовольствие.

Приточно-вытяжная вентиляция

В душевой, и смежной с ней помещением с характерной высокой влажностью, без проветривания воцаряется затхлость, активно развиваются колонии плесени и прочих грибков. Поэтому очевидно, что для помещений другого назначения требуется проветривание с разной производительностью.

Последняя, характеризуется особым параметром — кратностью воздухообмена (К), которая указывает, сколько раз в течение часа воздух в помещении должен полностью обновляться.

Для помещений сауны нормативами установлены следующие кратности воздухообмена:

парилка: К = 5;
душевая: К = 50;
предбанник (комната отдыха): К = 3;
массажная: К = 5.

Пример: для парной площадью 2х4 м с высотой потолка 2 м, то есть объемом V = 2*4*2 = 16 м3, требуется организовать вентиляцию с производительностью Q = V * K = 16*5 = 80 м3/ч. По рассчитанной производительности подбирают сечение воздуховодов, вентиляторы и пр. Различают следующие виды вентсистем — естественную и принудительную.

Естественная

Воздушная циркуляция обусловлена конвекцией — стремлением нагретого воздуха из-за снижения плотности подняться вверх. В комнате отдыха он «вытекает» через вытяжное отверстие у потолка, в парной — выдавливает низко расположенный остывший воздух у пола.

Естественная вентиляция

Достоинства естественной вентиляции:

простота и дешевизна: кроме заслонок и воздуховодов ничего не требуется;
энергонезависимость.

Но возможности ее ограничены.

Принудительная

Воздушную циркуляцию обеспечивает вентилятор, в зависимости от места его установки, различают:

приточную вентиляцию: нагнетатель ставят в приточном канале;
вытяжную: соответственно, в вытяжном;
приточно-вытяжную: в каждой части установлено по вентилятору.

Принудительная вентиляция сложнее, дороже естественной и нуждается в электричестве, но зато она более функциональна:

не зависит от температуры на улице;
не блокируется сильным ветром.

Кроме того, она позволяет использовать фильтры, рекуператоры, подогреватели или охладители воздуха: естественной тяги не хватило бы на преодоление их аэродинамического сопротивления, тогда как правильно подобранный вентилятор продавит воздушные массы в требуемом объеме даже через несколько таких устройств.

Как организовать вентиляцию в парилке

Диаметр и будущее расположение вентиляционных шахт нужно спроектировать при планировании будущего строения. Вентиляционные шахты по всему банному комплексу должны быть заложены еще на начальном уровне строительства.

Когда необходимые коммуникации проведены и утеплитель уложен, время переходить к обшивке стен и потолка вагонкой. На этом же этапе устанавливаем вентиляционные клапана с задвижкой размером 100-150мм.

Всего выделяется 3 вида вентиляционных шахт:

Финская шахта бани (приток 130мм/вытяжка 100мм);
Шведская шахта бани (приток 100мм/вытяжка 80мм);
Русская шахта бани (приток 100мм/отток 100мм).

Но, вероятнее всего, вентиляция в бане совсем отсутствует, что по мнению опытных парильщиков является большой ошибкой. Отсутствие вентиляции сокращает срок службы бани и может отрицательно сказываться на здоровье человека.

«Микроклимат» в парной будет зависть от того, какие вентиляционные отверстия вы выберите, и как они будут расположены относительно друг друга. Размеры будут зависть от объема помещения. Парная должна быстро нагреваться и долго удерживать тепло.

Важно избежать отсутствия сквозняков, поэтому не стоит торопиться при расчетах вентиляционных каналов. Одной из сложнейших задач при проектировании правильной вентиляции является долгосрочное поддержание температуры при активной циркуляции воздуха

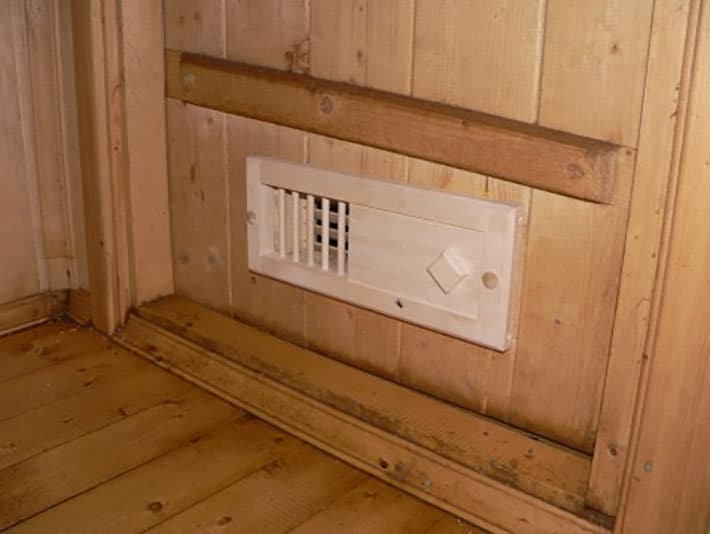

Клапан монтированный в вагонку является герметичным. Из-за этого он может работать в двух положениях: закрыто и открыто. Для улучшения циркуляции можно установить два клапана в разных местах и сделать первое отверстие больше второго. Однако стоит учесть, что слишком большие отверстия могут привести к холодным полам и сквознякам, влекущим быстрое остывание парной. При проектировании также стоит помнить о правилах безопасности и надлежащей эксплуатации, согласно которым, отточное отверстие запрещено делать больше, чем приточное.

Важно учитывать, что задвижки на вентиляционных решетках должны плотно закрываться для растопки и нагрева парной. Для естественной циркуляции воздуха приток должен находиться внизу, а вытяжка сверху

Зимой открытой наполовину заслонки достаточно, так как, чем больше перепад температур, тем лучше циркулирует воздух. Самым практичным вариантом является приток 100мм и вытяжка 80мм.

Применение механической и комбинированной вентиляции

В парных помещениях обустроить вентиляцию можно несколькими вариантами. Помимо естественной, в парильном отделении используют механическую и комбинированную вентиляцию. Это зависит в основном от планировки, например, если баня пристроена к жилому дому. Когда с улицей граничит только одна стена и все клапаны установлены на ней, тогда вентиляция в бане в парилке без механического побуждения не обойдется.

Чем ниже размещены вентилирующие отверстия, тем больше тепла сохранится в парной. Чтобы достичь хорошего результата необходимо дополнительно оснастить систему вентиляции механическими приборами. Для этого используются в воздуховодах дефлекторы или простые вентиляторы. Воздухообмен идет по прежней схеме, только удаление ненужного воздуха из помещения идет за счет вентилятора. Это комбинированная система. При механическом типе вентиляции и в приточном и в вытяжном канале ставят вентилятор.
Индивидуально для каждого помещения подбирается свой тип системы.

Какие условия необходимо соблюдать

Не должен нарушаться температурный режим в парной. Вентиляцией должны правильно распределяться воздушные потоки, не нарушая установленной температуры: горячий воздух вверху и прохладнее ближе к полу.
Для изменения скорости движения воздуха, на каналы следует ставить задвижки с возможностью регулировки.
Поступление новых воздушных масс в парильную должно быть напрямую с улицы. Исходя из особенностей постройки, можно монтировать воздуховоды.
Во избежание обратной тяги не допускайте разницы в площади между вытяжным и приточным каналом.
Для защиты полов от возгорания приточный канал под полом устанавливается около металлического листа печи, обдувая ее холодным воздухом.
По окончании приема бани тщательно просушите полы и все комнаты.
Вентиляционные отверстия снаружи закрывайте решетками для защиты от грызунов.

Как сделать вентиляцию в сауне: типы и схемы

Система воздухообмена может быть естественной, механической и комбинированной. Два последних типа нуждаются во внедрении приточно-вентиляционного оборудования.

Естественная вентиляция

Эта схема базируется на перепаде давления между помещением и улицей. Главные ее преимущества – малая себестоимость и легкость эксплуатации, отсутствие необходимости в дорогостоящем обслуживании и возможность обустройства своими руками. Естественная вентиляция основывается на законах ветрового напора или аэрации.

Естественная вентиляция сауны осуществляется через отдушины в нижнем сегменте парной

При перемещении вверх он вытесняет горячие массы, таким образом направляя их в воздуховод. Данное решение оптимально для обслуживания очень нагретых помещений, в которых обильно используется пар – в подобных условиях наблюдается интенсивный воздухообмен.

Ветровой напор обеспечивается только в саунах, выполненных из сруба. Необходимое давление воздуха создается за счет сильных порывов ветра, на подветренной стороне возникает разреженная атмосфера. Потоки сквозь щели между бревнами заходят с одной стороны, а с другой выходят.

Естественный метод не подразумевает регулирование параметров воздухообмена. При сильном ветре возникнет сквозняк, будет сложно поддерживать требуемый температурный режим.

Особенности механической системы

Принудительные схемы используются в тех случаях, когда нет возможности создать естественный приток-отток. Здесь требуется дорогостоящее оборудование – фильтры, охладители, вентиляторы, нагреватели.

Принудительный отток обеспечивается с помощью вытяжных вентиляторов. Оборудование фильтрует воздух перед тем, как выбросить наружу. Искусственная эвакуация отработанных масс более всего необходима в больших саунах, имеющих моечные залы, в интенсивно эксплуатируемых парных. Система пригодится для быстрого избавления от посторонних запахов и газов.

Механическая вентиляция в парных из древесины подразумевает использование принудительного притока воздуха с улицы

Такая система имеет сложную конфигурацию, в нее обязательно входят шумоподавляющие устройства, обратные клапаны, распределительные решетки, приточная камера и диффузоры. Перед подачей в сауну уличные массы обогревают, фильтруют.

Самая простая схема комбинированной приточно-вытяжной вентиляции – создание приточного отверстия на 20 см выше пола неподалеку от печи, вытяжное обустраивают на противоположной стене. Уличный воздух, нагреваясь от горячей печи, постепенно поднимается вверх. Эта масса по мере остывания опускается к вытяжному каналу. Такое решение помогает поддерживать высокую температуру в сауне, при этом обеспечивая поступление кислорода в должном объеме.

Если с улицей контактирует лишь одна стена парной, приток и выдув оборудуют на одной стене – первый у пола, второй у потолка вместе с вентилятором.

Комбинированная система – когда нет других вариантов

Особенности строения не всегда дают нам возможность обеспечить вентиляцию строго по вышеописанной схеме. Например, парилка имеет три смежные стены с другими помещениями, и входное-выходное отверстия приходится размещать на одной стене. В таком случае нужно соблюсти правильное расположение: приточное должно находиться на расстоянии 20 см от пола, тогда как выходное отверстие должно располагаться на таком же расстоянии, только от потолка.

Холодные потоки воздуха, попадая в помещение, будут проходить через печь, нагреваться и подниматься вверх, освежая и прогревая помещение. Недостаток такого способа – в слишком интенсивном воздухообороте, который нужно жестко регулировать с помощью задвижек на отверстиях.

Существует и вариант, при котором приточное отверстие располагается не внизу, под печью, а выше каменки. Если выходной канал расположить уровнем выше на противоположной стене, мы получим относительно нормальное движение воздушных масс. Правда, его может быть недостаточно, поэтому в выходном отверстии в таких случаях располагают вентилятор для прогонки воздуха. Это будет уже комбинированная вентиляция.

На фото — вентиляция для сауны, pogreemsya.ru

Фото как осуществляется в сауне вентиляция, strport.ru

На фото — самодельная вентиляция для сауны, 24banya.ru

Фото сауны с вентиляцией, hydromet.com.ru

На фото — современная сауна с вентиляцией, itboss.net

Способы устройства естественной вентиляции

Особенность банного воздухообмена заключается в том, чтобы течение свежего воздуха не вытесняло тепло, а направляло нагретый печью поток в нужном направлении, создавая в помещении особый микроклимат. Чтобы знать, как сделать приток и вытяжку, вспомним принцип работы системы, которая базируется на простых законах физики:

в любом помещении с любым типом обогрева воздух движется – плотный и тяжелый холодный опускается вниз, теплый поднимается наверх;
без притока кислорода это движение малоэффективно: кислород используется, его становится меньше, в то же время повышается концентрация углекислого газа.

Дышать воздухом, который совершает перемещение без обновления не только трудно, но и опасно для жизни. Когда температура на улице ниже чем в помещении, через отверстие в нижней части стены воздух заходит, а через верхнее – удаляется из здания под действием тяги, совершая естественную вентиляцию. Одним из методов естественной вентиляции в бане является проветривание открыванием окна или дверей. Заходит свежий воздух, что хорошо, но – на стенах помещений быстро оседает конденсат, а стабильных показателей микроклимата добиться не удается. Поэтому проветривание открыванием можно делать перед банными процедурами, но не во время и после них. А для более эффективной циркуляции воздуха следует использовать другие способы, как сделать вентиляцию в бане.

Вентиляция через дымоход

Парилка, оборудованная печкой с дымоходом, всегда будет иметь комфортную для приема процедур температуру, ведь в печке есть поддувало. Через это отверстие отработанный воздух выходит наружу по дымоходному каналу, в котором во время горения возникает естественная тяга. Процесс вытяжки угара происходит только тогда, когда в помещение притекает воздух извне. Несколько простых способов обеспечить приток:

В стене, противоположной печке, на высоте 20-30 см от пола делают отверстие.
Периодически ненадолго закрывают-открывают дверь.
В двери внизу делают щель 1 см, или оставляют проем между полом и дверью.
Если сруб бани не обшит, щель оставляют между первыми венцами ниже уровня пола, если доски подогнаны не плотно.

Проникая в помещение, холодный поток движется в сторону источника тепла, нагретый воздух вытесняется наверх. Циркулируя вверх-вниз, теплый поток постепенно остывает, опускается и втягивается поддувалом. Вместе с продуктами горения через дымоход он выходит наружу.

Обратите внимание! Вентиляция через канал дымохода происходит только тогда, когда горит печь. При отсутствии огня воздухообмен не совершается

Вентиляция через продухи

На случай, если печь не топится, а вентиляция нужна, приток воздуха делают через специальные отверстия. Для этого перед возведением и монтажом печи нужно предусмотреть схему, как правильно сделать вытяжку в бане:

Вытяжное отверстие планируют там, где скапливается разогретый воздух – под потолком бани.
Приток предусматривают невысоко над полом на стене, противоположной вытяжке, выбирая самое близкое к печи место. Лучше всего, если приточное отверстие расположено сразу за печью.

Вертикальное расстояние между продухами – 1,5 – 2 м. Вытяжное отверстие в сечении больше притяжного.

Холодный воздух, попадая в помещение, сразу начинает нагреваться. Он вытесняет вверх более теплый воздух, который поднимается вверх, в сторону вытяжки. В парной с таким типом вентиляции не бывает ощутимых холодных потоков и уровней с разными температурами.

Важно! Перепад высоты между уровнями должен быть обязательно. Находясь на одном уровне, продухи создают прямолинейный поток воздуха, без циркуляции, который известен под названием «сквозняк», опасный для здоровья, особенно, для разогретого и влажного тела
