Как правильно сделать вытяжку в подвале и погребе гаража

Особенности устройства подвала в гараже

• Гаражный подвал представляет собой изолированную от внешней среды конструкцию. Вход обустраивается внутри гаража.
• Полностью отсутствуют источники естественного притока воздуха.
• Учитывая глубину, на которой он оборудуется, можно говорить о том, что зимой там достаточно тепло. Это неизбежно вызывает скопление конденсата.
• Через входной проем влажность проникает в гаражное помещение, создает там избыточную сырость, что сказывается на строении самым негативным образом.
• Обустройство подвала вентиляцией проходит через или с помощью гаражного пространства.
• Размещение подвала в земле требует особенной гидро- и теплоизоляционной отделки внутренних поверхностей (пропитка пола, стен, специальными материалами, утепление перекрытий минватой).

Вентиляция в подвале гаража с одной трубой. Организуем вентиляцию гаражного погреба

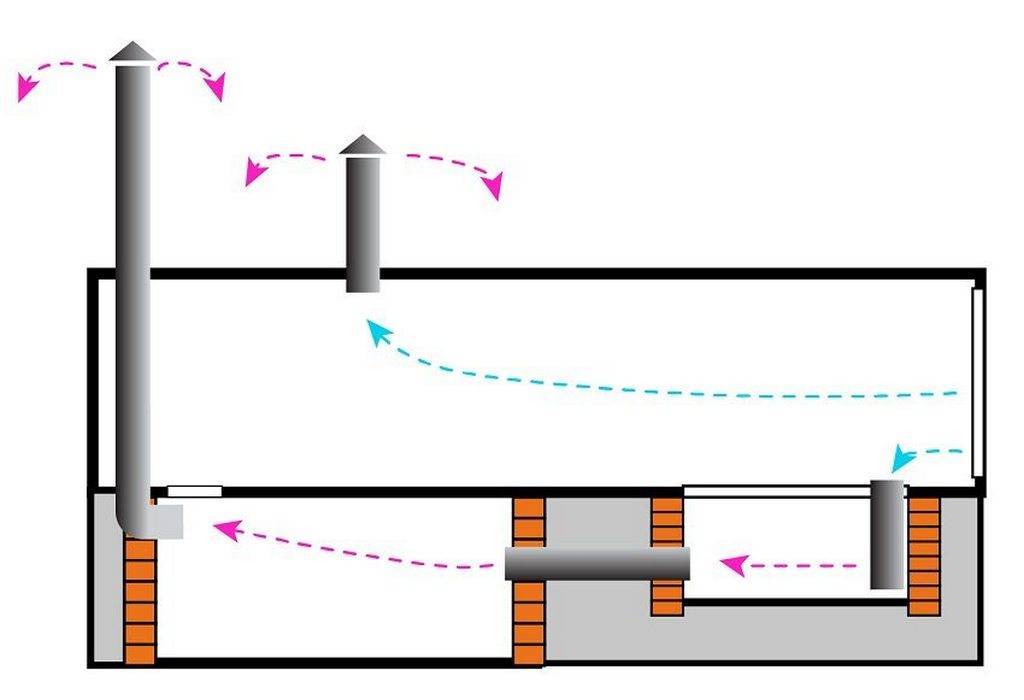

В качестве примера возьмем гараж длиной 6 м с отдельным подвалом 2 х 3 м и смотровым приямком

Здесь важно соблюсти одно условие: воздух гаражного помещения и канавы не должен проникать внутрь овощного хранилища, как предлагают схемы некоторых интернет-ресурсов

Рекомендация. Прокладывайте в погреб обособленные вентканалы, не связанные с другими помещениями.

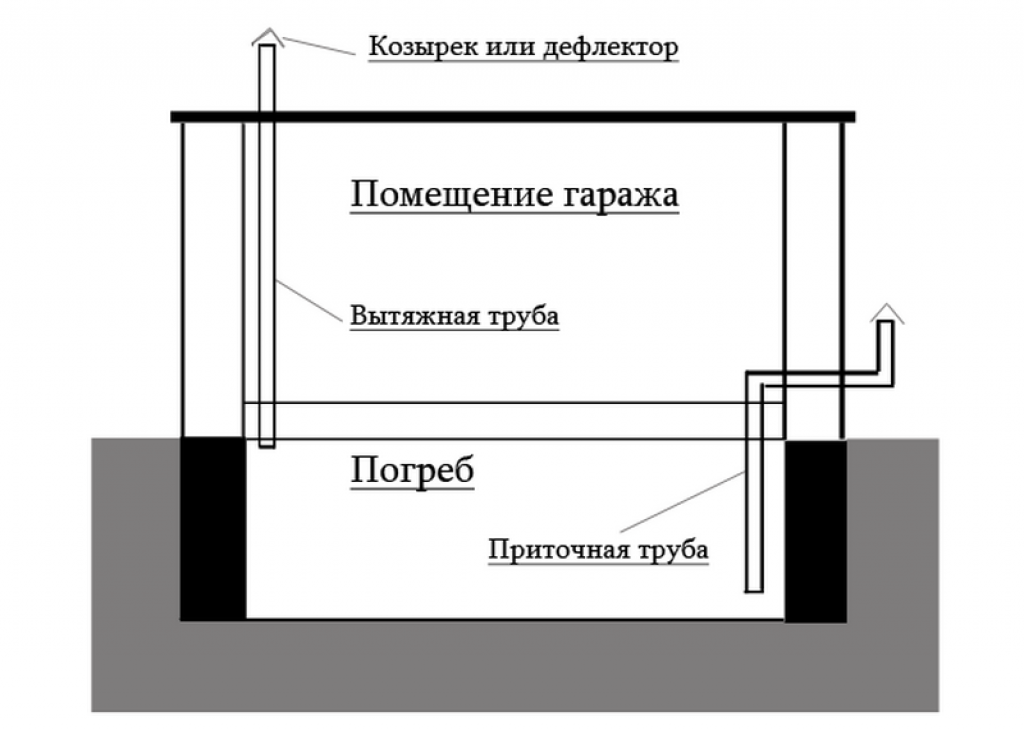

Как правильно делается вытяжка из подвала в гараже:

1. Через перекрытие заведите в подземное хранилище 2 вертикальных воздуховода – приточный и вытяжной.
2. Трубу притока опустите до высоты 10—20 см над полом, второй конец выведите на улицу по кратчайшему пути.
3. Вытяжной канал начинается под потолком погреба, транзитом проходит через автомобильный бокс и поднимается над кровлей (высота 1,5—2 м).

Ставить переточную трубу из смотрового приямка в овощной погреб не допускается, туда нужно подавать только свежий воздух

Совет. Транзитный участок вертикальной трубы, пересекающий гаражное помещение, обязательно утеплите. Иначе нагретый и влажный подвальный воздух станет выделять конденсат от соприкосновения с холодными стенками. Вы не достигнете желаемого результата – удаляемая влага стечет водой обратно в хранилище.

Воздуховоды монтируйте из тех же серых пластиковых труб с уплотнительными резиновыми кольцами в раструбах. Альтернативный вариант – асбестоцемент, но его ставить сложнее из-за приличного веса и отсутствия заводских фитингов.

Приточный воздухопровод заводится в подвал двумя способами:

• пропустить вентканал сквозь подвальное перекрытие в бокс, повернуть коленом и выйти наружу сквозь стену (высота 200—500 мм от уровня земли);
• сразу пройти подвальную стену, повернуть кверху и вертикально вывести трубу на улицу через отмостку.

Так выглядит движение потоков воздуха в боксе и погребе (вид сверху)

Второй вариант обойдется дешевле, если класть воздуховод в процессе строительства, когда отмостка вокруг здания отсутствует. В готовом гараже лучше реализовать первый способ – аккуратно просверлить стену с перекрытием и своими руками установить приточный вентканал.

Способы проветривания

Чтобы понять, как сделать вентиляцию в погребе, необходимо иметь представление о схемах проветривания и материалах, оборудовании, которые понадобятся для обустройства системы. Воздухообмен в замкнутом пространстве тупикового помещения, каковым является погреб, может осуществляться тремя способами:

• естественным;
• принудительным;
• комбинированным.

В частном секторе держателей погребов преобладает применение естественного проветривания, выполняемого только за счёт природного движения воздушных масс под влиянием разницы температур и давления атмосферы на определённых высотных отметках. Принудительный способ вентиляции характерен для крупных подземных овощехранилищ, где устраиваются два направления движения воздуха с применением электрических вентиляторов: вытяжной и приточный каналы.

Комбинированный способ воздухообмена является универсальным, сочетая в себе дешевизну естественной циркуляции и эффективность принудительных потоков, исполнение которых часто делают по принципу вытяжки. Далее речь пойдёт о самой распространённой схеме — естественной вентиляции погреба, которую может себе позволить каждый обладатель подземного хранилища независимо от размеров подвала. И о комбинированной системе проветривания, в которую очень просто превратить дешёвую схему, если добавить в неё вытяжной вентилятор.

Естественное движение воздушных масс

Этот принцип часто применяют при проветривании горизонтальных подземных горных выработок — штолен. Для реализации схемы организуют раздельное движение воздушных потоков в стволе или камере — устраивают два канала:

• Приточный — через него поступает наружный кислород с нижнего горизонта поверхности.
• Вытяжной проход, через который совершается удаление влажного воздуха — для этого бурят скважину в направлении поверхности над выработкой.

Ровно таким же способом устраивают проветривание погреба, только оба канала располагают в одной камере у противолежащих стен, чтобы обеспечить максимальную площадь охвата атмосферы помещения. Воздухопроводы изготавливают из материала, доступного для применения в данный момент: труба металлическая, пластиковая, асбоцементная, коробчатого сечения устройство их досок. Каналы соединяют воздух погреба с наружным, а циркуляция эфира совершается за счёт правильного расположения входных и вытяжных отверстий.

На эффективность естественной вентиляции погреба влияет температура наружного воздуха: чем больше разница отметок, тем интенсивнее поток. При равенстве градусов проветривание достигается за счёт расположения выходных отверстий приточного и вытяжного каналов на разном расстоянии от поверхности земли, за счёт этого появляется перепад давления и совершается движение воздуха. Для увеличения естественной тяги на выхлоп исходящей трубы устанавливают специальное устройство — дефлектор, который усиливает влияние ветровой нагрузки и стимулирует воздухообмен.

Комбинированная вентиляция

Для стабилизации воздухообмена погреба при значительном объёме помещения систему проветривания усиливают за счёт монтажа дополнительного оборудования — вытяжного (это бывает чаще) или приточного вентилятора. По способу управления микроклиматом погреба различают два вида систем:

1. Автоматическая конструкция, которая оснащается датчиками контроля — они в определённые моменты включают вентилятор, а по достижении нормы обесточивают механизм без вмешательства человека.
2. Система с ручным управлением — контроль параметров атмосферы осуществляет пользователь и корректирует воздухообмен посредством запуска или отключения вентилятора.

Прибор-отдушник встраивается в канал вытяжки или присоединятся к входному отверстию в трубопровод, причём положение в пространстве значения не имеет: монтируют горизонтально, вертикально и редко — наклонно. Стоимость малогабаритных вентиляторов невысока, а установить прибор несложно.

Как правильно сделать вентиляцию в погребе с повышенной влажностью, осушение погреба

Бывают ситуации, когда хранилище строится в местности, для которой характерен высокий уровень грунтовых вод или климат с повышенной влажностью. Большое содержание влаги в воздухе может негативным образом сказаться на состоянии продуктов, которые хранятся в погребе.

Кроме того, при системе вентиляции погреба с одной трубой, влага часто конденсируется на ее стенках, а в холодное время года – замерзает. Таким образом она может намерзнуть в несколько слоев и полностью закупорить вентиляционное отверстие. Чтобы этого не произошло – необходимо обустройство системы принудительной вентиляции с усиленной вытяжкой.

При помощи принудительной вытяжки можно существенно уменьшить влажность в любом типе погреба. Как сделать сухим даже достаточно большое помещение? Для этого необходимо использовать не только вентиляционную систему, но и предварительно просушить погреб. Чтобы это сделать, нужно перед обустройством вентиляции в погребе своими руками вынести из него все продукты, после чего провести работы по сушке.

Схема установки свечей для просушки подвала

Осушить погреб можно несколькими способами:

1. При помощи железной печки или жаровни – в подвал опускается жаровня или ведро с углями, огонь поддерживается до тех пор, пока в помещении не станет достаточно сухо. Перед началом такой сушки в погребе необходимо открыть дверь и другие отверстия. Огонь лучше всего разжигать при помощи древесных опилок или щепок, а при необходимости операцию можно повторить несколько раз.
2. С помощью свечи – свеча устанавливается под вытяжкой в погребе. Правильное использование такого метода подразумевает небольшие размеры погреба, иначе он не будет достаточно эффективным. Сушка подвала при помощи свечи проще, чем с использованием жаровни, но и занимает больше времени. Как правило, на это уходит несколько дней, в течение которых свечи придется регулярно менять.
3. С использованием специального осушителя воздуха – хороший вариант для хранилищ большого размера, позволяет быстро избавиться от влажности в помещении. Использовать осушитель можно в дополнение к обычной системе приточно-вытяжной вентиляции, если в погребе часто скапливается влага.

Выбирать подходящий вариант осушения подвала нужно в зависимости от его размера, а также наличия у вас времени и возможностей. Монтаж эффективной системы вентиляции позволит заниматься этим реже, но полностью избавить от необходимости просушивания влажного погреба не сможет даже самая качественная вентиляция, если при строительстве помещения не была выполнена его гидроизоляция.

Сушка стен погреба с помощью самодельной жаровни

Назначение вентиляции в подвале гаража

Вентиляция требуется во всех помещениях

В домах и квартирах важно обеспечить воздухообмен, чтобы воздух в помещениях был свежим. Что же касается гаража, точнее, подвального помещения в нём, то здесь создание вентиляции необходимо для защиты от влаги и удаления токсичных газов и соединений

Обычно погреб располагается ниже поверхности земли. На его стенах собирается конденсат. Если вентиляция не оборудована должным образом, то в нём быстро начнут размножаться микроорганизмы, грибки и плесень. Это нежилое помещение, однако даже недолгое нахождение в нём может нанести серьёзный вред здоровью людей.

Выхлопные газы, выпускаемые работающим двигателем автомобиля, собираются и скапливаются в помещении, смотровой яме или погребе под гаражом. Это опасно для здоровья. Если же в гараже хранятся горючие и смазочные материалы, различные химические токсичные средства, лакокрасочные материалы и т. д., выделяющие не только неприятный запах, но и также ядовитые летучие вещества, то отсутствие вентиляции может привести к очень плачевным результатам вплоть до пожара или отравления ядовитыми парами.

В городских квартирах нет условий для хранения различных припасов, поэтому часто погреб под гаражом используется в качестве хранилища для фруктов и овощей. При нарушении вентиляционных нормативов урожай быстро испортится, при этом подвал нельзя будет использовать как мастерскую, так как дышать в нём будет очень трудно.

Обустройство в подвале

Чаще всего при устройстве схемы вентиляции в гараже с подвалом выбор падает на принудительную систему. Перед установкой необходимо определить, где будет располагаться вентилятор; в самом подвальном помещении или на крыше его ставить нельзя, поскольку при попадании воды внутрь он сломается. Многие модели, особенно очень мощные, отличаются шумным режимом работы, поэтому и в самом гараже их ставить нежелательно. Остается два варианта установки:

• На входной трубе в точке притока воздушной струи.
• Монтаж канального вентилятора.

Сначала требуется монтировать входную и вытяжную трубу, первая идет в подвал от земли, а вторая – через крышу гаража с подвального потолка. После этого внутрь встраивается вентилятор, пропускается провод, выполняется монтаж выключателя. Вытяжку желательно закрыть снаружи прочной металлической решеткой с мелкими ячейками, чтобы внутрь не попали насекомые или мелкие животные.

Контроль вентиляционной системы

Качество вентиляции в погребе в гараже, а также ее работоспособность рекомендуется периодически проверять. Для этого спускаются в погреб и зажигают спичку. Если пламя быстро погасло, то в помещении находится большое количество углекислого газа, следовательно, воздухообмен довольно слабый.

Система вентиляции в погребе в гараже требует периодического осмотра и очищения от скопившейся грязи и мусора. Она периодически обрастает паутиной, слоями пыли. В проверке нуждается и механическая часть конструкции. Для более эффективной работы и контроля количества поступающего воздуха один приточный канал делят на две части с помощью специальной перегородки. Таким образом, удается нормализовать объем поступающего воздуха.

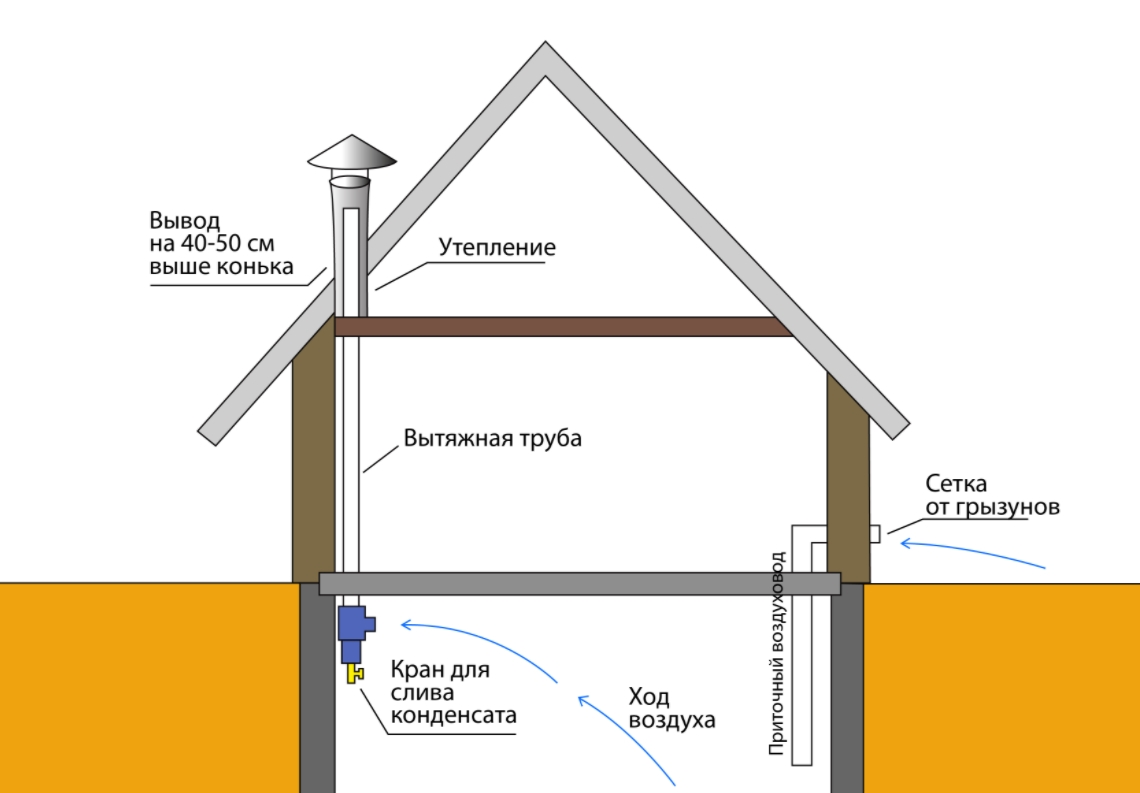

Погреб под домом или в гараже: особенности вентилирования

Отдельно стоящий подвал не представляет опасности для окружающих построек, но если погреб в доме или гараже, требуется соблюдать меры предосторожности. Причем они касаются не только сохранности самих надземных конструкций, но и непосредственно хранящихся в погребе запасов. Погреб в доме — это удобно и практично

Он устраивается под нежилыми помещениями и с максимальной изоляцией, чтобы исключить проникновение лишнего тепла в яму, а оттуда влажного воздуха в дом. Не допускается вентиляцию подвала совмещать с домашней, только отдельным стояком

Погреб в доме — это удобно и практично. Он устраивается под нежилыми помещениями и с максимальной изоляцией, чтобы исключить проникновение лишнего тепла в яму, а оттуда влажного воздуха в дом. Не допускается вентиляцию подвала совмещать с домашней, только отдельным стояком.

Погреб в гараже требует двойного внимания. Вентиляция должна решать проблему не только удаления воздуха из хранилища, но и достаточного воздухообмена в помещении для автомобиля. Взаимопроникновение газов может вызвать накопление токсических веществ в пищевых продуктах, а излишняя влажность — ускоренное гниение металлических частей машины. Вентканалы также не должны совмещаться, чтобы избежать перемешивания воздуха.

Приточную трубу в подвалах нельзя размещать непосредственно над овощами, поскольку в зимние морозы это вызовет их замерзание. Можно организовать примитивную смесительную камеру и поставить небольшую перегородку на пути движения холодного воздуха, чтобы он согревался и перемешивался с теплым.

Создание вентиляционной системы в погребе

Наиболее популярной схемой считается естественная вентиляция погреба в гараже: для ее внедрения достаточно установить трубы, которые используются для притока воздуха и вытяжки. Конструкция работает за счет разницы в атмосферных температурных режимах, однако при ее обустройстве нужно помнить о сложностях:

• Летом разница температур практически исчезает, и движение воздушного потока прекращается.
• Зимой вытяжную трубу может забить наледью и снегом, поэтому ее требуется прогревать.

Более эффективным вариантом является принудительная система: в ней передвижение воздуха осуществляется с помощью вентилятора и пары труб. Перед тем как сделать вентиляцию в погребе под гаражом, следует выполнить расчет мощности оборудования, которое потребуется приобрести: для этого нужно определить площадь гаража и параметры подвального помещения.

Преимущества и недостатки

Конструкция естественного типа проста, но не надёжна. Её деятельность определяется временем года, особенностями климата, погоды, осадков. Поздней осенью и зимой система отвечает всем требованиям, и помещение погреба проветривается так, как нужно. Это объясняется тем, что разница температуры воздуха в этот период значительна, потому движение воздуха осуществляется активно. А летом такая вентиляция практически не действует., помещение не проветривается, воздух в нём застаивается.

Искусственная вентиляция позволяет создать в подвале нормальные условия, так как воздухообмен происходит активно, в нём не задерживаются неприятные запахи, улетучивается сырость, не размножается плесень. Однако и эта система не идеальна. Во-первых, высокие расходы на её установку. Во-вторых, необходимость подключения к электрической сети. И, разумеется, не исключается возможность сбоев и поломок элементов, что также потребует трудовых и материальных затрат. Но такая система надежнее, и при возможности стоит выбрать именно ее.

Пошаговая монтажная инструкция

Установка вентиляции в подвале гаража должна производиться в определенной последовательности. Хозяин может провести монтаж сам или обратиться к специалистам.

Для устройства системы необходимо приобрести все требуемые элементы:

• вентилятор канальный, который встраивается в воздуховодный канал,
• трубы из пластика или других материалов, оснащённые уплотнителями из резины,
• решётки.

Вентилятор подключается к электрической сети. Длина участка для вытяжки будет 3-4 м. Размер участка для притока зависит от размеров помещения (если речь идёт о погребе под гаражом, то от его площади и глубины). Потребуются также отрезки труб размером около 30 см, один из которых нужен для вентилятора, а второй – для замещения. Если нужно, устанавливается колено для поворотов и тройник.

Инструменты, необходимые для работы:

• зубило;
• бур;
• коронка для сверления бетона (на 125 см);
• перфоратор.

Если толщина стен значительная, то потребуется удлинитель. Пробойники во время сверления бетона потребуются для выбивания гравия или щебня ─ так можно сохранить свёрла с алмазным напылением или победитовые, стоимость которых немаленькая.

Этап 1: сверление отверстий

Первый шаг в процессе оснащения вентиляционной системой гаражного погреба ─ сверление отверстий необходимого диаметра в стенах из кирпича или бетона и крыше.

Вначале для установки труб в погребном помещении определяются подходящие места. Располагаться они должны в разных углах на стенах сверху или на потолке

Важно, чтобы труба для вытяжного вентиляционного канала выходила на крышу. Приточную же следует выводить на северную сторону строения

В потолке подвала буром сверлится место центра ─ здесь будет располагаться отверстие для вытяжки.

На полу в гараже очерчивается окружность с центром в просверленной точке (12,5 см). Тем же буром в ней (окружности) проделывается ещё несколько отверстий. Если в процессе работы встречаются пруты арматуры, то с них счищается бетон при помощи зубила, затем они спиливаются ножовкой для металла.

Вертикально приставляется труба из сделанного в полу отверстия, до потолка. На нём также отмечается центр. После этого в нём просверливается отверстие, очерчивается окружность, внутри неё высверливается ещё несколько отверстий, как и в потолке погреба.

Для приточного канала в противоположной стороне помещения отверстие проделывается тем же способом. Сверление рекомендуется производить снизу вверх. Такой способ позволит точно совместить все отверстия.

Этап 2: монтаж труб и вентилятора

Производится установка вентиляционных труб и вытяжного вентилятора. Сначала он должен быть прочно закреплён в отрезке трубы. Затем три отрезка для вытяжного участка соединяются между собой. Вентилятор при этом располагается так, чтобы к нему можно было иметь доступ. Труба снизу должна входить в подвал на уровне потолка, а сверху над крышей выходить примерно на 100 см. В помещении гаража между двумя этими отрезками вставляется отрезок с вентилятором. При этом вращение его лопастей необходимо направить вверх, чтобы обеспечить вытяжку отработанного воздуха из помещения.

Далее труба приточного канала опускается в погреб на 20-50 см над уровнем пола. Наружная часть должна быть направлена на север. Над землёй она располагается на высоте 20 см. Её отверстие прикрывается тройником с сеткой из металла или коленом. После этого все стыки перекрытий с трубами заделываются монтажной пеной или раствором.

Вентилятор необходим только в жаркое время. В другие периоды естественная вентиляция будет полностью обеспечивать нормальный воздухообмен, поэтому придётся заменять часть вентиляционной трубы, в которую он вмонтирован, на пустой фрагмент.

Расчет размеров воздуховодов

Чтобы вентиляция в погребе функционировала эффективно и в то же время минимально влияла на температуру в помещении, следует правильно подобрать диаметры труб. Последние должны пропускать определенный объем воздуха, ни больше, ни меньше. Согласно общепринятой методике, поперечное сечение воздуховода рассчитывается так:

F = L / 3600 x ϑ, где:

·         F – размер сечения, выраженный в м²

·         ϑ – скорость воздушного потока в трубе, м/с;

·         L – требуемое количество воздуха, м³/ч.

Теперь по порядку. При естественной и принудительной вентиляции поток движется по каналам с разной скоростью. В первом случае она составляет 0,5—1 м/с, во втором может достигать 8 м/с. Для расчета природной тяги в формулу ставьте значение 0,5 м/с.

Чтобы правильно определить значение L, нужно посчитать объем подвала и умножить его на кратность воздухообмена (число, обозначающее, сколько раз за 1 час нужно обновить воздушную среду помещения). Для хранения овощей норма кратности составляет 2, значит, для погреба размерами 3 х 2 х 2 м понадобится 12 х 2 = 24 м³ свежего притока в час. Если считать по этому примеру дальше, то получим сечение:

24 / 3600 х 0,5 = 0,013 м².

Используя формулу площади круга, определяем диаметр канала, в нашем примере он равен 0,13 м или 130 мм. Подбираем трубу из сортамента, ближайшая – 150 мм (надо брать больший размер, а не меньший).

Когда необходимо устроить вентиляцию подвала с механическим побуждением, воздуховоды считаются по этой же методике. Оптимальная скорость движения – 8 м/с, а потребность L принимается по назначению помещения. Например, кратность обмена для спортзала составляет 3, тогда величина притока в подвале 5 х 10 х 3 м равняется 150 х 3 = 450 м³/ч. Такой же должна быть производительность вентилятора, а диаметр воздуховодов благодаря большой скорости выйдет таким же – 150 мм.

Схема принудительной вытяжки с применением канального вентилятора

Осушение подвальных комнат

Погреб необходимо ежегодно подготавливать к зимнему сезону – хорошенько проветривать и высушивать. Есть несколько способов, как избавиться от влаги и затхлых запахов:

1. Простейшее средство – открыть дверь или люк в подвал и проветривать его до наступления холодов.
2. Летом, когда естественная вытяжка ослабевает, решить вопрос помогает временная установка дефлектора.
3. Вентилятор, прикрепленный к нижнему концу вытяжной трубы, позволяет быстро и хорошо просушить помещение.
4. Народное средство – зажженная свеча, установленная под вытяжным воздуховодом. Подогревая воздух вокруг себя, пламя инициирует усиление естественной тяги.
5. Поставьте в погреб дровяную печь или занесите жаровню с тлеющими углями.

Хороший эффект дают электрические обогреватели – тепловые пушки и конвекторы. Но поскольку на осушение подвала уйдет 2—3 дня, подобные приборы успеют намотать вам приличную сумму за электроэнергию.
