Вытяжка для ванной и туалета. Виды конструкций и особенности выбора

Разновидности вытяжных вентиляторов

Принудительная циркуляция воздуха осуществляется механическими устройствами. Чаще всего они представлены именно вентиляторами, которые остается только правильно подобрать. Преимущество такого устройства в том, что его работа не зависит от погодных условий и всегда обеспечит выбранный режим проветривания. Есть и недостатки – такая техника все-таки является электрической, и к ней нужно подводить провода.

Бывают данные приборы двух типов: простые и автоматические. Разница между ними в том, что автоматические требуют минимального участия пользователя в процессе своей работы.

1. Простая вытяжка представляет собой стандартный осевой механизм в трубчатом корпусе. Оснащена она обратным клапаном, блокирующим возвратный поток отработанного воздуха. Система зачастую включается и выключается посредством выключателя в ванной комнате, иногда для нее устанавливают дополнительную кнопку включения. В борьбе с большими объемами пара такой вентилятор малоэффективен.
2. Автоматический вытяжной вентилятор стоит дороже, но зато выполняет свою работу на «отлично». В нем имеется специальный таймер выключения, а также гидростат, самостоятельно определяющий уровень влажности в ванной комнате. Как только влажность превышает норму, прибор включается, а завершив работу, также самостоятельно отключается. То есть человеческое участие в его работе сведено к минимуму, что очень удобно.

Подготовка места под вытяжной вентилятор

Перед монтажом предстоит провести ряд подготовительных работ. В первую очередь необходимо проверить, насколько нормально функционирует вентиляционный канал, поднеся подожженную спичку или свечу к входному отверстию. Пламя должно наклониться под углом в сторону решетки.

Если зажженное пламя указывает, что вентиляционный канал засорен, надо срочно принять меры и прочистить устройство перед установкой вытяжки

Если диаметр отверстия вентканала больше сечения вентилятора, тогда можно вставить пластиковую или гофрированную трубу нужного диаметра, а пустоты заделать монтажной пеной, срезав ее излишки острым ножом после схватывания раствора.

В случае, отверстие на входе в шахту имеет меньший диаметр, его расширяют при помощи перфоратора.

Правильная и грамотная установка вентиляционной системы

После установки вентилятора в ванной или туалете получают вытяжную вентиляцию, которая работает только на отток воздуха. Для того чтобы она была приточно-вытяжной, необходимо обеспечить забор свежего воздуха. Это можно сделать только одним способом: при установке двери предусмотреть под ней небольшую щель. В этом случае становится возможной быстрая замена воздуха.

Еще один важный момент, на который необходимо обратить внимание перед началом работ, – наличие тяги в вентиляционном канале. Если она слабая или вовсе отсутствует, можно заподозрить засорение или обрушение шахты

В этом случае придется провести комплекс работ по ее очистке или восстановлению

Обеспечив эти два важных условия, приступают к монтажу вытяжного устройства

В этом случае придется провести комплекс работ по ее очистке или восстановлению. Обеспечив эти два важных условия, приступают к монтажу вытяжного устройства.

Выбор схемы подключения к электричеству

Первый этап монтажных работ – прокладка электропроводки. Возможны несколько способов подключения вытяжки к сети.

1. Прибор присоединяют к цепи источников освещения, и он будет включаться вместе с ними.
2. Устанавливают двухклавишный выключатель, одна кнопка которого будет подавать питание на вытяжку, вторая – на приборы освещения.
3. К вентканалу ведут отдельную линию проводки для автоматического включения посредством датчика движения или программирования прибора. Также возможно механическое включение с помощью шнура (если он предусмотрен в данной модели)

Монтаж проводки рекомендуется выполнять не с помощью привычных скруток, а с применением клеммных колодок.

Монтаж вентилятора

• Шаг 1. Убеждаются в том, что сечение патрубка соответствует сечению канала.
• Шаг 2. Устанавливают в проем воздуховод. Так называется пластиковая трубка, которая входит в комплектацию большинства моделей вытяжек. Если такой трубы нет, берут отрезок серой вентиляционной. Его длина должна на 5-10 мм превышать длину патрубка.
• Шаг 3. Закрепляют воздуховод в проеме, заполняя пустоты вокруг него монтажной пеной.
• Шаг 4. Устанавливают вытяжку. Если воздуховод шире патрубка, на него надевают уплотнительное кольцо из мягкой резины.

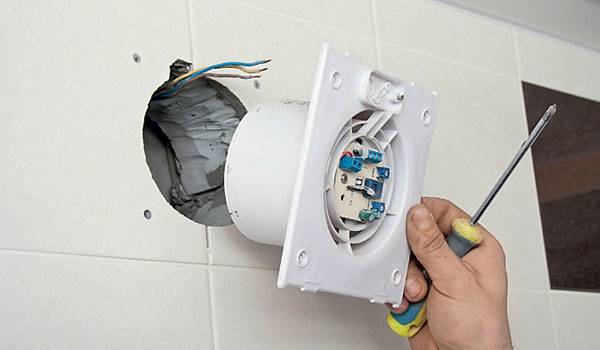

• Шаг 5. Подключают прибор к проводам электросети.
• Шаг 6. Устанавливают лицевую панель. Если предусмотрены отверстия под саморезы, вкручивают их. Если панель без отверстий, защелкивают ее или дополнительно крепят к стене на герметик или жидкие гвозди.

С помощью предоставленной информации можно выполнить весь комплекс работ по устройству вентиляции в туалете и ванной комнате: высчитать производительность и выбрать модель, провести проводку и подключить вентилятор. При этом не только экономят на оплате услуг специалистов, но и получают полезный опыт.

Монтаж вытяжки в ванной

Как подключить вытяжку в дачном туалете или в квартире? Монтаж выполняется просто и легко осуществляется собственными силами.

В зависимости от типа, устройство может целиком погружаться в вентканал либо устанавливаться на стену или потолок. Потолочная вытяжка для ванной, как и настенная, в зависимости от материала поверхности крепится на жидкие гвозди, дюбеля, саморезы.

Установка вытяжки в ванной требует особого внимания в плане снижения шума. Для надежной шумоизоляции по всей окружности отверстия наносится слой герметика толщиной не менее 3 мм, при этом вентилятор не должен касаться поверхности. При установке канального вентилятора для вытяжки в туалет в вентканал изнутри укладывается мягкая резиновая прокладка.

Для подключения электропитания к вентилятору в дачном туалете или ванной в стене или в потолке устраиваются глубокие канавки, а сами провода нужно поместить в гофрированный кожух.

Также вентилятор можно подключить к выключателю посредством контактной пары. Для удобства выполнения ремонта туалета на даче или в квартире для вытяжки можно установить отдельный выключатель, который устанавливаем на фазу, а не на ноль. Если в конструкции вентилятора имеется таймер, то пара проводов идет на питание, а один – на заземление.

https://youtube.com/watch?v=mz3NcHFO3to

Популярные производители

Ассортимент представленной продукции очень велик

Приобретая вытяжное устройство, в первую очередь обращают внимание на его марку. Известные бренды гарантируют соответствие заявленным характеристикам, гарантийную и послегарантийную поддержку

Наибольшей популярностью среди покупателей пользуются следующие компании:

Вентс (VENTS). Выпускает свою продукцию также под торговой маркой Домовент. Европейская компания основана в 90-х годах, получила широкое признание в мире и стала лидером вентиляционного производства. Выпускает серии «Вентс М и «Вентс К, достигающие производительности до 340 м³/ч. Изделия оборудованы системой защиты от перегрева.
Electrolux. Шведская фирма, отличающаяся дизайнерским подходом к разработке своих линеек бытовых моделей. Представленные серии Premium, Magic, Rainbow, позволят покупателю подобрать прибор в любой ценовой категории

Особое внимание компания уделяет материалам и комплектации своих изделий. Модели с таймером обозначаются символом T, а датчиком влажности — H.
Equation

Испанский бренд, изготавливающий недорогую добротную продукцию, но со средними техническими характеристиками. Даёт гарантию пять лет.
Cata. Ещё одна испанская фирма, привлекающая своим дизайнерским подходом. В качестве декоративной панели применяется не только высококачественный пластик ABC, но и стекло. Серия X-MART позволяет располагать устройство как на стене, так и на потолке, при этом передняя панель делается выезжающей.
Gorenje. Словенская компания известна в производстве бытовой техники. Все электродвигатели, используемые в продукции Gorenje, снабжаются термическим самовосстанавливающимся предохранителем. Наиболее популярна серия осевых вентиляторов BVX.

Вытяжка ванной, туалета: выбор оборудования

Вентилятор – основная часть системы принудительного воздухообмена. Особым требованиям должна соответствовать электрическая вытяжка для ванной, включая:

• степень влагозащиты минимум IP45;
• уровень шума ниже 35, а лучше 25…30 ДБ;
• экономичность, высокая надежность.

Обычно вытяжка электрическая для туалета должна осуществляться малошумным вентилятором. Для нее эффективно периодическое включение. Системы пуска могут предусматривать работу, связанную с выключателем света. Продолжительность работы может определяться включением света либо таймером. Существуют также системы управления от датчика движения.

Аналогичные системы автоматики предусматривают вытяжки для ванной, но лучшей является система вентиляции ванной с управлением от датчика влажности. Управление по влажности реализует лучшие климатические показатели. Можно рекомендовать надежные модели с управлением по влажности от Maico или Helios.

Для надежности, долговечности, снижения шума следует подбирать модели вентиляторов, оснащенные шарикоподшипниками. Чаще применяются вентиляторы осевого типа. На первых этажах высоток, при установке на сложные вентиляционные сети отдают предпочтение центробежным моделям. Нередко используется канальный тип с уменьшенной шумностью.

При выборе производительности ориентируются не на минимальные нормативы, а на часовой воздухообмен порядка 6…8. Типичные производительности, по которым подбирается вытяжка в ванной комнате и туалете составляют 60…250 кубометров за час. При монтаже на существующий вентиляционный канал габариты модели должны отвечать размерам решетки входа. При выборе осевых вентиляторов лучшие показатели шума демонстрируют модели с большей крыльчаткой и меньшими оборотами.

Вентилятор вытяжной с оснащением обратным клапаном при работе на общую вытяжную шахту отсекает посторонние запахи. Однако он перекрывает естественную вентиляцию. Применение таких моделей обязательно при обустройстве вытяжки на улицу. В этом случае обратный клапан воспрепятствует попаданию холодного воздуха зимой.

Как установить вытяжку в ванной комнате?

Корпус прибора может полностью находиться в вытяжном канале (решётка заподлицо со стеной), а может быть накладным на стену или потолок.

В качестве крепления можно использовать дюбеля, жидкие гвозди или саморезы – смотря по материалу поверхности.

Например, чтобы не сверлить готовое кафельное покрытие, применяются жидкие гвозди. Излишки клея срезаются ножом после высыхания.

Число мест крепления должно быть минимальным.

Для снижения уровня шума, можно на стене, вокруг отверстия, нанести по кругу герметик (толщина – около 3 мм, главное, чтобы вентилятор не касался стены).

Канальное отверстие дополнительно можно внутри проложить мягкой резиной.

Электрическая часть

Правила проведения электропитания:

1. В ванной не должно быть открытых проводов, даже изолированных. Их нужно помещать в заглублённые каналы и «одевать» в гофрированный кожух.
2. Многие предпочитают подключить вентиляторы к выключателю освещения через контактную пару. Для удобства ремонта можно сделать отдельный выключатель вытяжки.
3. Выключатель должен устанавливаться не на ноль, а на фазу.
4. Если прибор с таймером, два провода идут на питание и один на заземление.

Пошаговая инструкция по монтажу

Мы рассмотрим простой вариант монтажа, он может считаться универсальным и использоваться в любых кухонных наборах мебели. Навесной шкафчик будет иметь две разноцветные фасадные дверки. Трубы вытяжки пластиковые прямоугольные гладкие, что намного облегчает процесс их периодической очистки. С гофрированных очень трудно удалять пыль, грязь так и остается в глубоких складках.

Шаг 1. Линейкой или рулеткой точно измерьте расстояние от нижней части корпуса агрегата до верхней его крышки. Этот замер нужен для определения места размещения петель фиксации. Работайте очень внимательно, в противном случае между боковыми стенками шкафа и вытяжкой появятся щели, ликвидировать которые непросто. Дело в том, что мебель сделана из ламинированного ДСП, а такой материал не позволяет сверлить отверстия очень близко друг к другу. Вам не удастся поднять вытяжку на несколько миллиметров за счет высверливания новых отверстий, придется предпринимать иные сложные меры.

Замеряют высоту прибора

Шаг 2. Просверлите в боковинах отверстия, не забудьте к полученным данным замеров прибавить половину толщины листа. В нашем случае ДСП толщиной 18 мм, соответственно, надо прибавлять 9 мм. В этом месте будет фиксироваться перемычка, метиз должен входить точно посередине планки.

В боковинах высверливают по два отверстия под конфирматы

Шаг 3. На установленной полке разметьте место выхода трубы вытяжки, на нее потом надевается пластиковый переходник. Для этого поставьте фасад на полку вытяжки, замерьте расстояние до отверстия и с учетом его диаметра нарисуйте круг. Можно приложить переходник и от него обрисовать круг, так намного быстрее.

На полке намечают отверстие под трубу

Шаг 4. Разметьте отверстие для кабеля питания. Сложного ничего нет, провод сгибается и в любом случае есть возможность установить его на место.

Рядом с большим отверстием намечают меньшее для кабеля

Шаг 5. При помощи коронки просверлите отверстие. Для того чтобы с обратной стороны плиты срез был ровным, делайте его в два этапа. Сначала нужно выбрать примерно на глубину 1/3 толщины материала, затем — перевернуть полку и высверливать с обратной стороны. При помощи такой технологии полностью предупреждается появление сколов.

Высверливают отверстие коронкой

Шаг 6. Электрическим лобзиком прорежьте отверстие под вытяжную трубу. Неровные кромки можно потом поправить ручным фрезером.

Кромки отверстий обрабатывают фрезером

Шаг 7. Проверьте размеры, установите шкафчик на вытяжку. Поставьте фасад, прикиньте, как вы будете его крепить. Дверка открывается вверх, надо это учитывать во время покупки фурнитуры.

Примеряют вытяжку к шкафчику

Шаг 8. Закрепите полку для установки нижнего фасада, высверлите в ней отверстие под воздуховод. Алгоритм действий ничем не отличается от вышеописанных.

Разметка под воздуховод

Шаг 9. Разметьте и вырежьте отверстие на верхней крышке шкафчика для вывода угла поворота вытяжки.

В верхней крышке шкафчика намечают отверстие для выхода трубы

Шкафчик с вытяжкой собран, можно его фиксировать к стене и подключать прибор к сети.

Шкаф с вытяжкой готов к установке

Организация естественной вентиляции

Чтобы правильно организовать естественный воздухообмен, необходимо:

1. Определить направление трассы воздуховодов в зависимости от планировки помещения и шахты естественной вентиляции. Желательно избегать большого количества углов и изгибов, а также продумать возможность отсоединения и прочистки каналов.
2. Соединить ванную и туалет с вентиляционным каналом. Проще всего это сделать при помощи плоских воздуховодов с сечением 110×55 мм или 204×60 мм и набора комплектующих деталей. В него, в зависимости от конфигурации воздушной трассы, входят соединители, колена, переходы, тройники, держатели и пластины.

Особенности монтажа вытяжки

Прежде чем приступать к монтажу вентиляционной системы в ванной или туалете, нужно определиться с местом расположения вытяжного вентилятора. Конструкция вытяжки должна размещаться напротив двери в верхней части стены или на потолке. При этом нужно побеспокоиться о наличии электропроводки, конечно же, если вентилятор не снабжён аккумулятором. После выбора удобного места можно переходить к монтажу, в процессе которого специалисты советуют придерживаться следующих рекомендаций.

Монтировать вентиляцию для ванной или туалета лучше в процессе ремонта в квартире. Подключать вентилятор лучше от выключателя света. Проводку, идущую к вентилятору можно спрятать в штробах. Чтобы значительно упростить процесс установки и защитить вентилятор от внешних воздействий, в отверстие в стене, вставляют пластиковую трубу, которая с лёгкостью закрепляется цементным раствором

Но пред этим нужно произвести подключение устройства. Если высота потолка в ванной или туалете достаточная, то можно использовать более функциональную, хотя и сложную вентиляционную конструкцию, сооружённую с помощью пластиковых коробов, закрепив само устройство непосредственно над унитазом

В процессе подключения вытяжного устройства важно детально изучить инструкцию, прилагаемую в комплекте с вентилятором, чтобы правильно подключить его к электросети.. Сама процедура установки вытяжки для ванной или туалета не должна вызывать особых затруднений

Для этого нужно просто демонтировать с прибора защитную крышку, нанести на корпус специальную строительную клеевую смесь и прижать вытяжное устройство на заблаговременно приготовленное место и подержать пару минут пока клей схватится

Сама процедура установки вытяжки для ванной или туалета не должна вызывать особых затруднений. Для этого нужно просто демонтировать с прибора защитную крышку, нанести на корпус специальную строительную клеевую смесь и прижать вытяжное устройство на заблаговременно приготовленное место и подержать пару минут пока клей схватится.

Также в процессе эксплуатации прибора важно с определённой регулярностью выполнять чистку решётки от пыли и другой грязи. Для этого подойдёт стандартный бытовой пылесос или моющее средство и тёплая вода

Функциональность

Раньше вентиляторы не оснащались доборными компонентами, они состояли только из лопастей, двигателя, корпуса и прокладок. Сейчас очень популярны устройства со встроенными системами управления, различными датчиками и т. д.

Рассмотрим самые популярные элементы, которыми дополняются вентиляторы:

1. Канальный электрический вентилятор с датчиком движения очень удобен в гостевой ванной комнате или общественном туалете. Он при помощи ультразвука или инфракрасных лучей распознает тело в диапазоне своего действия и включает двигатель. Это позволяет экономить электроэнергию и повысить комфорт пребывания в ванной – не нужно заботиться про искусственное включение устройства. Представлены моделями Electrolux (Электролюкс), EAFM-100 Magic и другими;Фото — схема подключения модели с таймером
2. Похоже на вариант с реле движения работает система с таймером. Она оснащена специальным выключателем, который включает устройство при распознавании движущегося тела и отключает прибор, если движение в диапазоне действия прекращается. Его аналогом считается модель, где вентилятор можно включить на определенное время, после чего он выключится сам;Фото — вытяжка в санузел
3. Центробежный тепловентилятор оснащен специальным контроллером температуры. В зависимости от конструкции он может откачивать горячий воздух из парилки или, наоборот, прогревать ванную (Vortice, Punto EVO Gold, Vort Quadro). Для подключения используется специальная схема, которая предполагает настройки контроля определенной температур в помещении. При превышении нормы прибор начинает работать, обеспечивая циркуляцию воздуха в помещении и предупреждая перегрев посетителей;
4. И любой из описанных вентиляторов может быть тихим (к примеру, Greenwood Airvac – бесшумный). Тихий – это модель прибора, которая при работе не издает практически никаких звуков. Это удобно для санузлов, близко расположенных к жилым комнатам (к примеру, в хрущевках и гостиницах).Фото — бесшумный Сайлент 100

Чтобы подобрать нужную модель нужно проанализировать не только её принцип работы, но и производительность нескольких вентиляторов. Под производительностью подразумевается показатель количества воздуха, которое прибор способен вытянуть за определенный период времени и затрачиваемая на работу мощность.

Видео: установка вентилятора в ванной комнате

Нужна ли вентиляция

Обязательное проветривание обусловлено факторами:

• Высокий уровень влажности. Помещение ванной комнаты подвергается постоянному воздействию воды, водяного пара, скапливающегося конденсата, что значительно повышает общий уровень содержания влаги в воздухе. Это оказывает заметное влияние на мебель, которая выполнена, как правило, из ДСП – материала, не отличающегося устойчивостью к воздействию воды. Металлические поверхности со временем изменяют свои свойства при длительном контакте с влагой, водными парами – покрываются коррозией.
  В стандартном городском жилье санузел – место, где просушивается постиранное белье. Из-за повышенного параметра влажности сушка может занимать продолжительное время.
• Плесень. Повышенная влажность влечет за собой неизбежное появление плесени, грибковых колоний, размножение микроорганизмов, не способствующих улучшению здоровья человека. Собирающийся и длительное время присутствующий на стенах конденсат – среда для размножения плесневых грибов, бактерий, влаголюбивых насекомых. Среди видового разнообразия опасной для здоровья является черная плесень, которая часто появляется в санузлах городских квартир.
• Отсутствие движения воздуха. Причиной тому могут быть засоренная вентиляционная шахта, неправильная установка вытяжки соседей сверху, недостаток приточного воздуха в квартиру. При этом прекращается удаление отработанного воздуха, избытков тепла, влажности, которые характерны санузлу по специфике ее назначения.

Установка вентилятора в вытяжку

Самыми удобными в монтаже, а потому наиболее распространенными являются лопастные вентиляторы. Для их установки прибор помещается за решетку системы вентиляции и подключается к электричеству, а все провода помещаются в изоляционный короб.

При установке любых вытяжных устройств в ванной необходимо придерживаться ряда рекомендаций:

Устанавливать вентиляторы напротив двери и на большой высоте от пола. Монтировать устройства только в исправную вентиляционную шахту

В частном доме важно, чтобы выход воздуха производился на улицу, а не под кровлю. Для уменьшения шума можно применить силиконовый герметик или заранее приобрести бесшумный вентилятор

Крепление устройства желательно производить при помощи саморезов. Оптимальным вариантом для ванных с любым уровнем влажности вытяжки являются вентиляторы, оборудованные обратным клапаном.

Самым важным условием приобретения вентилятора для ванной комнаты является выбор вытяжного устройства, строго предназначенного для ванных комнат.

С правильно подобранным качественным вентилятором для влажного помещения обитателям жилища гарантированы:

1. Нормализация обмена воздушных масс.
2. Устранение повышенной влажности.
3. Предотвращение неприятных запахов и размножения вредоносных микроорганизмов.
4. Исключение возможности замыкания электропроводки по причине повышенной влажности воздуха.

Принцип работы обратного клапана

Конструктивно обратный клапан выполнен в виде лопасти (одной или нескольких) которая перекрывает доступ воздушного потока из вентиляционной шахты или с улицы — в технике это называют обратной тягой. Эти устройства весьма эффективны для отсекания неприятных запахов из вентиляционного общего колодца: если сосед часто курит в ванной или туалете, то запах сигарет не появится у вас.

Принцип действия очень прост: специальные ограничительные выступы обеспечивают нормальное движение створок на 90 градусов, поэтому они двигаются в двух направлениях — открытие и закрытие. При работе устройства поток воздуха открывает ее, а по окончании специальные пружины возвращают их на прежнее место.

Сегодня существуют три основных вида клапанов обратного действия:

• управляемый тип — при помощи электропривода или вручную;
• самозакрывающийся клапан с возвратной пружиной;
• пассивный тип, который изменяет свое положение из-за направления хода воздушных масс.

Кроме этого, есть метод их разделения по таким параметрам:

• горизонтального или вертикального вида, что зависит от расположения вентилятора;
• круглого или квадратного типа — от конфигурации воздуховода;
• в виде жалюзи.

Критерии выбора оборудования

Сейчас на рынке представлен огромный ассортимент аппаратов для естественного и принудительного вентилирования. Для санузлов подходят только малогабаритные вентиляторы, которые предназначаются для бытовых целей.

Вытяжки различаются по конструкции, функциональности, способу монтажа, а также принципу нагнетания воздушных масс. Но главным критерием выбора остаётся производительность устройства.

Такая характеристика определяет возможности аппарата. Он необходим для создания принудительного воздухообмена. Благодаря показателю производительности можно узнать тот объём воздушных масс, который устройство способно нагнетать за 1 час.

Кроме производительности, следует обращать внимание и на следующие характеристики:

1. 1. Установочный диаметр.
2. 2. Класс энергобезопасности.
3. 3. Мощность агрегата.
4. 4. Уровень шума.

Вторичными характеристиками могут выступать дизайн и стиль

Их важность очевидна, но это не может быть определяющим фактором при выборе. Слабый, но красивый прибор полностью бесполезен. Мощность определяет силу потока воздуха

Чем выше этот показатель, тем больше электричества нужно вентилятору

Мощность определяет силу потока воздуха. Чем выше этот показатель, тем больше электричества нужно вентилятору.

Также довольно важной характеристикой можно считать уровень шума, который издаёт вентилятор во время работы. Для маленьких помещений максимальный показатель составляет 40 Дб. Класс безопасности говорит о том, насколько хорошо вытяжка защищена от попадания брызг на составные элементы прибора

Если вода проникнет в двигатель, может случиться короткое замыкание, что довольно часто провоцирует возгорание. Для бытового использования класс защиты должен быть не менее, чем IP44

Класс безопасности говорит о том, насколько хорошо вытяжка защищена от попадания брызг на составные элементы прибора. Если вода проникнет в двигатель, может случиться короткое замыкание, что довольно часто провоцирует возгорание. Для бытового использования класс защиты должен быть не менее, чем IP44.

Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа

В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.

Модель	Звуковое давление, дБ	Мощность двигателя, Вт	Производитель-ность, м3/час	Дизайн
Soler&Palau TDM-200 1 980 руб.	40	25	200
Blauberg Sileo 125 2 860 руб.	32	17	197
Electrolux EAFM – 150 1 900 руб.	32	25	320

Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:

Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.

Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.

1
3

Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:

Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.

Площадь ванной/высота потолка	2,5	2,7	3	3,2	3,5	4
6	234	253	281	300	328	374
7	273	295	328	349	382	437
8	312	337	374	399	437	499
9	351	379	421	449	491	562
10	390	421	468	499	546	624
11	429	463	515	549	601	686
12	468	505	562	599	655	749
13	507	548	608	649	710	811
14	546	590	655	699	764	874
15	585	632	702	749	819	936

Формула расчета объема воздуха для полного воздухообмена

Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.

Модель	Звуковое давление, дБ	Мощность двигателя, Вт	Производитель-ность, м3/час	Дизайн
Maico ER 60 18 732 руб.	26	21	62
Вентс ЦФ 100 3 248 руб.	38	29	122
Blauberg – Valeo 60 13 764 руб.	45	30	320

Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.

Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:

Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.

Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем

Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам

Периодически необходимо проводить чистку вентиляционной решетки

Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.

Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.

Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери

Схема монтажа вентиляции в объединенном санузле

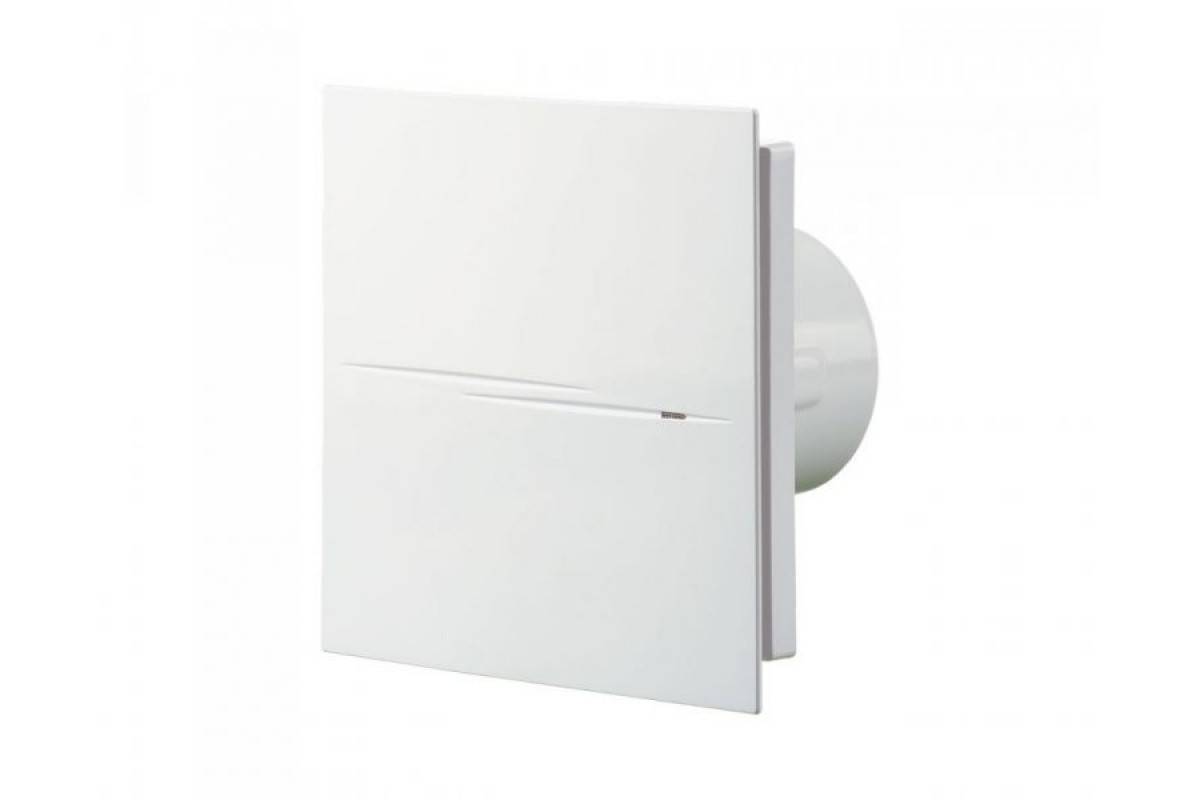

При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.

Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.

Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера

1
4

Какой выбрать
