Выбор места для узла прохода через кровлю
Все рекомендации для выбора места прохода через кровлю сводятся к тому, чтобы его расположение позволяло выполнить канал с наименьшим количеством поворотов. В этом случае эксплуатационные показатели работы системы будут стремиться к максимальным.
Иногда, в силу объективных причин, без изгибов не обойтись. На помощь придут гофрированные трубы. Применение гофротруб дает возможность выполнить монтаж воздуховодов с необходимыми поворотами.
Как было отмечено выше, проход через кровлю со стропильной системой выполняют максимально близко к коньку. Тогда, наибольшая часть трубы будет оставаться в чердачном пространстве, под защитой от перепадов температуры и ультрафиолета. Всей трубе будет не страшен резкий ветер, так как только меньшая ее часть будет выходить наружу.
Показатели ветрового подпора обязательно учитываются при любом расположении вытяжной трубы через крышу. Сильный ветер может стать причиной плохого оттока воздуха или направить его внутрь системы.
Высота вентканала и строение кровли
Высота трубы для вентиляции зависит от ската кровли. Крыша может быть односкатной, двускатной или комбинированной.
- Для крыш одно- и двускатной высота вентканала рассчитывается по нормативам, т.е эта величина определяется в соответствие с расстоянием трубы от самой высокой точки кровли.
- Труба, установленная на плоской крыше должна быть не ниже полуметра.
- Для комбинированных кровель этот параметр рассчитывается с учетом перепада высот, при этом за отправную точку берется конек крыши.
Пожарная безопасность и высота вентканала
Помимо правильной изоляции примыкающих к вентиляционной трубе конструкций, важно учитывать, какие материалы использовались для строительства. Если крыша выполнена из горючих материалов, а на трубе есть отверстия, то высоту трубы необходимо увеличить еще на 50 см, чтобы исключить возгорание от искры, которая может попасть на покрытие
Расстояние трубы от мансардных окон должно быть 2 м и более.
Высокие строения и верхушки деревьев должны быть удалены от трубы на 6 м и более.
Соответствие диаметра трубы и ее высоты
Размер сечения определяется по СНИПам как соотношение ширины изделия (первый столбец) и ее высоты (верхняя строка):
Труба для вентиляции и канал дымоотведения
Высота вентиляционной трубы и дымоходной должна быть одинаковой, при условии, что они располагаются на расстоянии не более 3 м друг от друга. Иначе через вентканал в помещение будут поступать газы из дымоходной трубы.
Объем воздуха, поступающего из вентканала в помещение, которое отапливается котлом, в соответствие со СНИП должен соответствовать 3 м³/час на каждый м2 площади жилого помещения, и 180 м³/час в помещениях подсобных.
Величина сечения вентканала определяется по формуле:
L= V x N,
L — размер сечения, V — объем помещения, N — существующий норматив для определенного вида помещения.
https://youtube.com/watch?v=frRw%2520
Однако, подобная изоляция от внешнего мира дает такие побочные эффекты:
- При дыхании людей образуется углекислый газ, который в высокой концентрации вреден для здоровья. Если от него не избавляться, то плохое самочувствие — это самая меньшая из возможных неприятностей.
- Постоянная сырость. Жизнедеятельность людей (стирка, влажная уборка, принятие водных процедур, приготовление пищи) неразрывно связана с образованием повышенной влажности.
- Накапливание угарного газа от работы отопительных котлов. А это — реальная угроза для жизни.
Неправильный расчет удаления отработанных воздушных масс из помещения приводит к возникновению сложных, а иногда и неразрешимых вопросов.

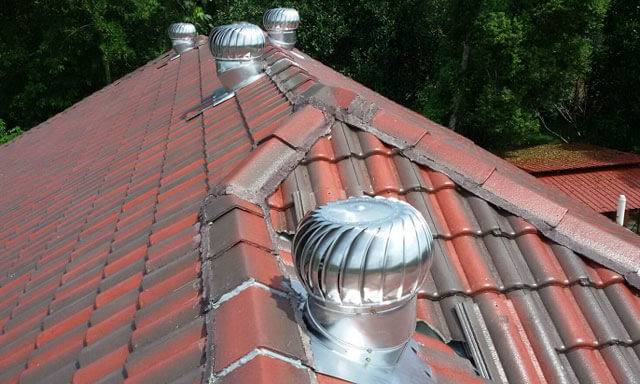

Монтаж вентиляционных труб на крыше
Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.
Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.
Это индустриальные изделия отечественного или иностранного производства
В независимости от страны производителя важно грамотно его смонтировать
До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.
После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.
После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.
Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.
Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.
Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.
Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.
Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.
Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.
Сложно представить, как можно жить в доме, в котором нет хотя бы простейшей системы вентиляции. Большая часть новостроек и реконструированное жилье зачастую оборудуются современными системами очистки и кондиционирования воздуха. Но можно обойтись установкой вентиляционной трубы и системы воздуховодов. Такое решение обойдется дешевле, а при правильном подходе к делу будет не менее эффективным, чем системы искусственного микроклимата.
Объём притекающего воздуха
Как правило, жилые дома оборудованы естественной циркуляцией воздушных потоков. Приток наружного воздуха может осуществляться через окно или специальный клапан. Отток же происходит через вентканал. Он может быть расположен внутри стены или сконструирован как приставной. Во внешней стене вент канал обустраивать нельзя, поскольку в таком случае на поверхности может образоваться конденсат, что приведёт к повреждению сооружения. Также из-за охлаждения скорость движения воздуха может снизиться.
Значения для вентиляционных труб в жилых домах определяются установленными требованиями, которые регламентирует СНиП
Немаловажное значение имеет и кратность обмена, отражающая качество работы вентиляционной системы. Так, объём притекающего в комнату воздуха должен иметь следующие значения:
- в жилом здании — 3 м³ в час на один квадратный метр площади. При этом данный показатель не зависит от того, какое количество людей находится в помещении. Санитарными нормами установлено, что для временно пребывающих людей в здании достаточно 20 м³ в час приточного воздуха, а постоянным жильцам требуется 60 м³;
- в подсобном сооружении (например, в гараже) — не меньше 180 м³ воздуха в час.
Для вычисления диаметра вент трубы используют систему, в которой присутствует только естественный воздушный приток, без установленных принудительных устройств. Наиболее простым способом расчета является соотношение площади комнаты к сечению отверстия вент канала.
Для жилого помещения на один квадратный метр требуется 5,4 м² сечения воздуховода, а для подсобного — 17,6 м². При диаметре 15 м² достаточная циркуляция воздушных потоков обеспечена не будет. Для получения более точных цифр необходимо использовать сложные расчеты.
Определяем высоту трубы
Отсутствие отдельной методики для определения высоты трубы вентиляционной системы не означает, что подобный расчет не требуется, или он не нужен. Проще всего сделать вентиляцию по упрощенной схеме. Если следовать определениям СНиПа №41-01-2003, высота вентиляционного выхода должна быть:
- На плоской кровле – не менее 500 мм;
- Для скатной кровли срез вентиляционной стойки должен быть выше линии конька на 500 мм при удалении от конька не более чем на 1500 мм.
Предлагаем ознакомиться Основные правила монтажа воздуховодов
Чтобы понять, насколько справедливо подобное приближение, можно выполнить приблизительный расчет производительности вентиляционного канала. Например, котел отопления на 16 кВт/ч производит около 140 м 3 продуктов горения, приток свежего воздуха обеспечивается выводным каналом дымохода сечением 200-220 см 2 .
Для того чтобы обеспечить требуемые 1,5-2 м 3 в час кратности смены воздуха для жилых помещений в 60 м 2 при высоте потолков 2 м, расход составляет 150 м 3 , то есть при определенных условиях размеры и высота установки дымовой и вентиляционной трубу примерно сопоставимы. Сравнение достаточно условно, но оно наглядно показывает, что методики, как минимум, сопоставимы.
Чтобы организовать естественную вентсистему частного дома своими руками, следует хорошо понимать принцип ее работы. Так, в качестве основы такой коммуникации в жилых комнатах могут быть использованы каналы, которые располагаются вертикально. Они начинаются в вентилируемом помещении и заканчиваются под крышей.
Главное условие при создании организованной системы естественной вентиляции в загородном коттедже своими руками – это правильный подбор высоты труб. Это важный параметр, от которого зависит качество вентиляционной системы.
Воздуховод должен располагаться:
- где-то на уровне 0,5 м над крышей от конька, при условии, что расстояние от него и до вентилируемого канала менее 1,5 м;
- в одну вертикаль с коньком, если вентканал располагается на расстоянии 1,5 — 3 м;
- под углом в 10°, при условии, что указанное расстояние превышает показатель в 3 м;
- если установку труб нужно выполнить на плоском перекрытии, то минимальное расстояние — 30 см, а на наклонной крыше высота шахты должна быть не менее 50 см.
Похожие публикации:
- Монтаж водопровода из труб пнд
- Прокладка полиэтиленовых труб в земле
- Размеры полипропиленовых труб
- Укладка канализационных труб в траншею
- Прокладка газопроводов из полиэтиленовых труб
- Характеристики металлопластиковых труб
Какое обоснование ( СНиП или сп) конкретно по высоте вент.шахты на 500 относ.уровня плоской кровли
А как же санпин 2.1.2.2645-10 пункт 4.9. Шахты вытяжной вентиляции должны выступать над коньком крыши или плоской кровли на высоту не менее 1 м. ?
санпин 2.1.2.2645-10 пункт4.9 шаты вентиляции над коньком не менее 1м?
Сделайте крышку над трубой в виде чечевицы, чтобы выпуклость и вверх и вниз. Получится эффект диффузора и пролетающий воздушный поток создаст разрежение на конце трубы. Вентиляция станет принудительной. Или я не прав?
Принудительной вентиляции станет только если Вы поставите вентилятор.
установка сэндвич труб ,и кирпичных 89290309018
Общие требования
Вне зависимости от типа котла и архитектурных отличий крыши ко всем дымовым трубам выдвигаются общие требования.
Минимальная длина трубы и ее диаметр
Указываются производителями в инструкции по пользованию котлов. Для каждого агрегата требования индивидуальные и зависят от вида топлива и мощности. Эти требования следует обязательно выполнять. Делать трубу короче категорически запрещается, эксплуатация таких котлов опасна для жизни и не разрешается.
Делать слишком короткую трубу нельзя, это весьма опасно
Увеличенная высоты трубы не ухудшает безопасность пользования отопительными котлами, но существенно снижает их эффективность, КПД может уменьшаться на 20–30%.
Из-за слишком высокой трубы снижается КПД котла
Это очень много, застройщики должны иметь в виду такую зависимость во время выбора конкретного места расположения котла в помещениях дома и его трубы на крыше. Высокая стоимость энергоносителей заставляет принимать все меры по их экономии
Кроме того, чем меньше требуется топлива, тем меньше вред окружающей среде, многие развитые страны уделяют большое внимание этой проблеме

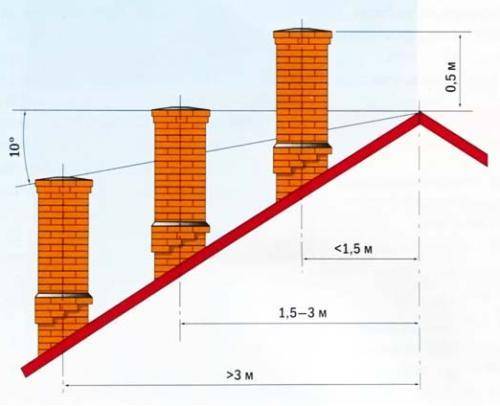

Высота трубы над коньком скатной кровли
Здесь нормативные документы указывают зависимость высоты трубы от расстояния до конька. Если расстояние от точки выхода трубы на крыше до конька по прямой линии не превышает 1,5 м, то она должна быть выше конька на 0,5 м. Если труба на крыше на удалении от конька в пределах 1,5–3,0 м, то ее верхняя часть может располагаться в одной горизонтальной плоскости с линией конька. Намного сложнее расчет высоты дымохода при удалении от конька на величину более 3 м. В этих случаях необходимо делать индивидуальные расчеты, конкретные советы будут даны в статье немного ниже.
Расположение труб на крыше
Влияние на высоту трубы расположенных рядом высотных зданий
Перечисленные рекомендации высоты оголовка над коньком берутся на основании очень сложных расчетов кинетики воздушных потоков. Специалисты применяют специальные формулы, учитывают большое количество начальных данных, для проверки правильности научных изысканий в обязательном порядке выполняются лабораторные исследования. Одним из факторов при расчете высоты дымохода на скатных кровлях являются фактические параметры подпора воздуха вертикальными поверхностями.
Полученные данные обобщаются и на их основании даются общие рекомендации. Длина трубы при подпоре воздушных масс зависит от расположения линии, соединяющей верхнюю точку высотного сооружения и нижнюю точку ската дома. Оголовки должны быть выше этой линии, разница составляет не менее пятидесяти сантиметров.
В каких местах кровли не рекомендуется выводить дымоходные трубы
Эти советы никак не связаны с законами кинематики и диктуются заботой о комфортности проживания в мансардных помещениях. Архитекторы не рекомендуют устанавливать дымовые трубы в следующих местах:
поблизости с мансардными окнами. Порывы ветра могут относить угарные газы в сторону помещения, это не только неприятно, но и опасно для здоровья. Кроме того, во время монтажа мансардных окон используется большое количество специальных доборных элементов фиксации, они могут повреждаться дымоходами. Такие ситуации уменьшают надежность крепления окон и требуют немедленного ремонта поврежденных конструкций;
в ендовах. Эти участки кровли считаются самыми опасными, в них чаще всего появляются протечки. Последствия нарушения герметичности крыши очень неприятные, для их устранения необходимо много времени и денег. Трубы в ендовах в разы увеличивают сложность технологии герметизации, соответственно, настолько же возрастает вероятность протечек;
если в доме есть несколько отопительных приборов, то все они должны подключаться к одному широкому дымоходу с отдельными внутренними каналами. Размеры каналов подбираются индивидуально, при этом обязательно учитываются технические данные отопительных агрегатов.
Похожие публикации:
- Монтаж водопровода из труб пнд
- Прокладка полиэтиленовых труб в земле
- Размеры полипропиленовых труб
- Укладка канализационных труб в траншею
- Прокладка газопроводов из полиэтиленовых труб
- Характеристики металлопластиковых труб
Какое обоснование ( СНиП или сп) конкретно по высоте вент.шахты на 500 относ.уровня плоской кровли
А как же санпин 2.1.2.2645-10 пункт 4.9. Шахты вытяжной вентиляции должны выступать над коньком крыши или плоской кровли на высоту не менее 1 м. ?
санпин 2.1.2.2645-10 пункт4.9 шаты вентиляции над коньком не менее 1м?
Сделайте крышку над трубой в виде чечевицы, чтобы выпуклость и вверх и вниз. Получится эффект диффузора и пролетающий воздушный поток создаст разрежение на конце трубы. Вентиляция станет принудительной. Или я не прав?
Принудительной вентиляции станет только если Вы поставите вентилятор.
установка сэндвич труб ,и кирпичных 89290309018
Расчёт высоты дымохода
Для расчёта высоты дымохода надо знать основные параметры дома и печи. Произвести вычисления можно самостоятельно или с помощью специальной программы.
Самостоятельный расчёт высоты дымоходной трубы

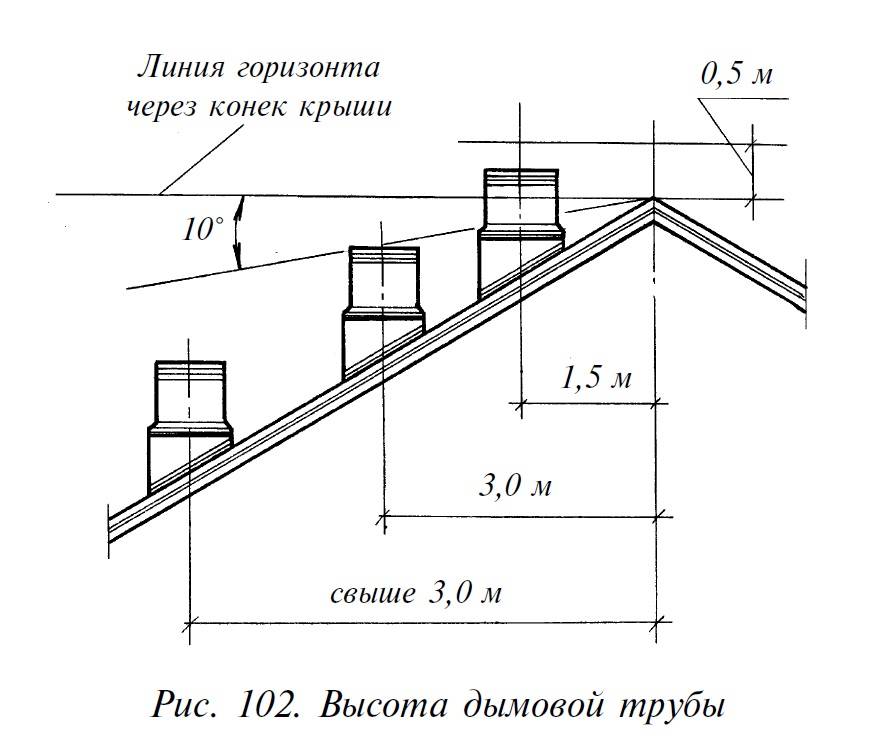

Рассмотрим требования СНиП к высоте дымохода относительно конька крыши:
- при расположении дымохода на расстоянии до 1,5 м от конька крыши его минимальная высота над коньком должна составлять 0,5 м;
- если дымоход предполагается расположить на расстоянии 1,5–3 м, его оголовок нужно поднимать до уровня самой высокой точки кровли;
- при большем удалении дымоотводящей трубы высота её установки определяется вымышленной линией, проведённой от конька под углом в 10 o к горизонту.
Измерять расстояние от трубы до конька крыши необходимо по горизонтали между вертикальными осями дымохода и конька
В последнем случае потребуются более кропотливые расчёты.
- На чертеже дома от конька вниз проводится линия под наклоном 10 о . Место пересечения этой линии с осью будущего дымохода и будет правильным расположением оголовка трубы.
Для расчёта высоты дымохода, расположенного на расстоянии более 3 м от конька, крыши необходимо прочертить линию под углом 10 градусов от горизонта
Например, при высоте дома 8 м и расстоянии от дымохода до конька крыши 6 м hдымохода = 8 — 6/5,67 = 6,94 м.
Иного подхода требует расчёт высоты дымохода в том случае, если имеется преграда — стоящее рядом здание, высокое дерево и т. д. Высокий объект образует зону ветрового подпора: потоки воздуха встречают сопротивление и не проходят мимо дымохода, а возвращаются и тем самым вызывают обратную тягу. Для определения зоны ветрового подпора необходимо прочертить линию относительно земли под углом 45 о таким образом, чтобы она проходила через угол дома и заканчивалась на вершине расположенного рядом высокого объекта. Труба должна быть размещена выше этой линии, чтобы не возникало обратной тяги.
Труба дома должна выходить за зону ветрового подпора, чтобы не возникало обратной тяги
Расчёт высоты дымохода с помощью специальной программы
В сети можно найти различные онлайн-калькуляторы для расчёта высоты дымохода относительно конька крыши. Для несведущего в инженерных системах это один из самых простых и точных вариантов. Достаточно ввести в соответствующие поля требуемые параметры и получить искомое значение высоты. Программы используют ту же формулу, что указана выше.
Рассмотрим работу программ-калькуляторов на конкретных примерах.

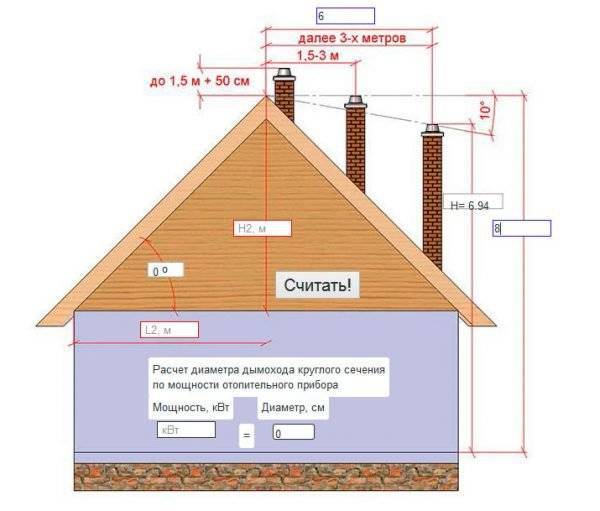

Онлайн-калькулятор на сайте Pechi.su
- Калькулятор представляет собой наглядную схему, где указаны основные параметры дома.
Для того чтобы рассчитать высоту установки дымохода Н, нужно ввести всего два параметра: высоту дома от основания до конька крыши H1 и расстояние от конька крыши до дымохода L1
В указанные ячейки вводим данные из рассматриваемого примера
Программа выдаёт то же значение, которое мы получили вручную — 6,94 м
Рассматриваемая программа довольно проста и понятна любому пользователю. Кроме высоты печной трубы она позволяет рассчитывать диаметр круглого дымохода по заданной мощности отопительного котла.
Программа расчёта дымохода на сайте Defro.pro
Программа на сайте defpro.ru довольно функциональна и позволяет учитывать вид топлива, данные котла и некоторые дополнительные требования к дымоходу
При добавлении внезапного сужения и тройного поворота дымохода его высота увеличивается в 1,5 раза
Калькулятор высоты дымохода на сайте ProstoBuild.ru
- Это простейший и наглядный сервис, который требует ввести всего два параметра: высоту дома и расстояние от конька до дымохода.
Программа просит задать два размера: А — расстояние от конька крыши до дымохода и H1 — высоту конька крыши от основания дома
При включении в расчёт дополнительного параметра — наличия преграды перед домом — появляются новые поля: расстояние от дымохода до преграды L и высота преграды H2
Результат выводится внизу схемы, он составляет 12,5 м
Программы для расчёта дымохода лучше применять в комплексе, поскольку возможности каждой из них ограничены, но при этом они дополняют друг друга.
Оптимальное расположение дымохода
Для крыши со скатом самым рациональным нахождением части отвода для дыма будет значение, максимально приближенное к ребру конькового выступа.
При проектировании в любом проекте расположенность рядом с коньком поможет обеспечить самое большое расстояние до устья от дна колосника. Барьер в этом случае не будет препятствовать прохождению воздушных масс.
Определить высоту несложно в том случае, если между ребром и трубой полтора метра. Поможет метод построения домовой модели.
Реализуется он следующим образом:
- Дом схематично изображается в удобном масштабе. Параллельно уровню грунтовой поверхности проводится линия;
- Полметра в выбранном масштабе потребуется отложить от нее вверх в месте, где идет пересечение кровельной поверхности с дымоходной частью;
- Через точку проводится горизонталь, которая покажет значение минимальной высоты для расположения устья;
- Предел для высоты отвода находится по аналогии для случая, когда расстояние лежит в пределах от полутора до трех метров;
- Тогда от верха крыши откладывается просто горизонтальная прямая. Она показывает минимальное значение высоты.
В каких помещениях разрешается установка
Место установки газового котла в доме нельзя выбирать самостоятельно. Оно утверждается в ходе согласования проекта на систему отопления вместе с типом котла, схемой прокладки коммуникаций и расположением точки ввода газовой трубы в помещение. Разрешение на подключения котла можно получить не для всех типов помещений. Рассмотрим основные варианты более подробно.
Санузел
Самое спорное место для газового котла – это ванная комната. Многие владельцы квартир и домов хотят разместить теплоагрегат именно там в силу недостатка площади в других помещениях. Однако газовщики практически всегда отвечают на подобные запросы отказом. Попробуем разобраться, почему:
- В СНИП 2-04-87 содержится явный запрет на установку котла в ванной. Однако этот раздел в 2002 году признан устаревшим и заменен на СНИП 42-01-2002, в котором такой нормы уже нет. Однако газовщики используют эту неопределенность и ссылаются на более ранние требования;
- Одно из требований к помещению котельной является наличие окна, выходящего на улицу. В большинстве ванных комнат его нет, поэтому они не проходят именно по этому параметру. Однако теоретически и этот недостаток можно обойти;
- То же самое касается и ширины двери – она должна быть не менее 80 см;
- Еще одним ограничением, которое может помешать согласованию установки в ванной комнате, является наличие повышенной влажности и сырости. Действительно, электроника, которой буквально напичкан современный газовый котел, теоретически может выйти из строя. Но, с другой стороны, корпус любого котла абсолютно герметичен, а управляющие платы часто специально обрабатываются специальными защитными пленками с целью предохранить их от влаги. Так что это тоже не стопроцентный повод отказать в установке, тем более что явных ограничений по влажности нет ни в одном из регулирующих документов.
Для обеспечения работы большинства газовых котлов требуется электричество
Тем не менее, практика показывает, что разрешение на установку котлов в ванной получить не удается практически никому. Единственный возможный вариант – если вы меняете старую газовую колонку и проводите это, как реконструкцию отопления в доме.
Жилые помещения
Здесь все гораздо проще. СНИП 2.04.08-87 однозначно разрешает установку котлов и водонагревателей только в кухнях и нежилых помещениях, отвечающих определенным требованиям. Эти требования мы приведем немного позже, а пока просто отметим, что поставить газовый котел, например, в спальне или гостиной не удастся – газовщики такой проект никогда не утвердят.
Другие помещения
В подавляющем большинстве случаев для устройства системы отопления в доме или в квартире требуется установка газового котла мощностью до 60 кВт. Такой котел можно ставить на кухне или в любом другом месте – требование к помещению только одно – оно должно быть нежилым и непроходным.
После установки обязательно производятся замеры по герметичности соединений
Для котлов большей мощности выдвигаются более серьезные ограничения:
- До 150 кВт – отдельное помещение на этаже, в том числе, на цокольном;
- До 300 кВт – отдельное помещение на первом, цокольном или подвальном этаже, а также в пристройке к дому.
В следующей таблице приведены конструктивные требования для установки котлов различной мощности.
| Мощность | Высота потолков, не менее, м | Объем помещения,не менее, м3 | Объем вытяжки | Площадь остекления |
до 60 кВт | 2,5 | 15+0,2/1 кВт | Трехкратный воздухообмен в час | Окно с форточкой |
до 150 кВт | 2,5 | Исходя из условий удобства обслуживания оборудования, но не менее 15 м3 | 0,03 м2 на 1 м3 | |
до 300 кВт | 2,5 | Исходя из условий удобства обслуживания оборудования | 0,03 м2 на 1 м3 |
В частном доме отлично подойдет металлический лист, проложенный по слою асбеста.
Рекомендации
В отношении параметров дымохода, его расположения на крыше и правильной эксплуатации существует ряд рекомендаций, которые необходимо учитывать:
- чтобы исключить случайное попадание дыма на чердак при порывах ветра, не следует устанавливать дымоотводы вблизи мансардных окон;
- чтобы не было участков на крыше, где будет задерживаться снег, расположения дымовой трубы в ендовах нужно избегать;
- при монтаже дымоотвода не следует его жестко крепить к кровле и стропилам, поскольку под воздействием ветра труба может повредиться, что приведет к нарушениям конструкции крыши;

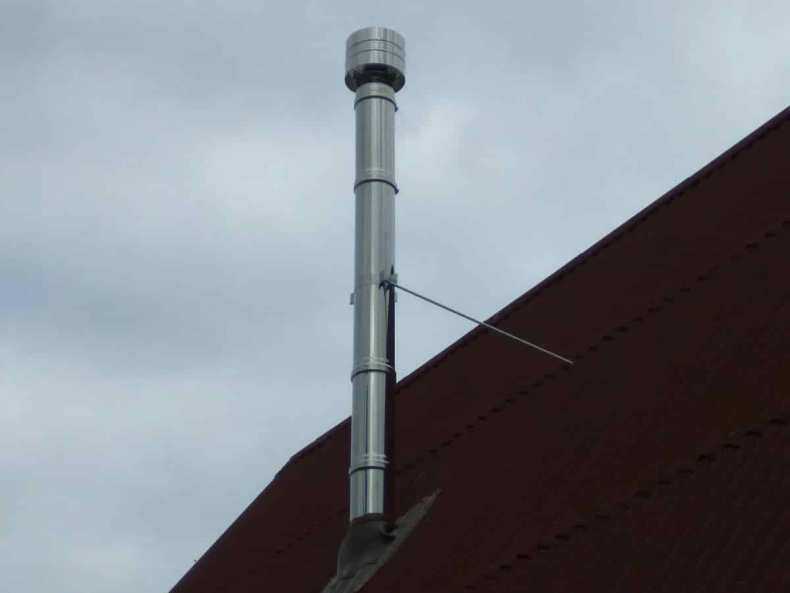

- дымоход закрепляют растяжками при высоте над уровнем конька более 1,2 м;
- расчеты внутреннего диаметра дымоотвода должен выполнять специалист согласно технической документации отопительных агрегатов и нормам СНИП;
- принято считать, что оптимальной формой сечения дымохода является овальная, поскольку дым поднимается по спирали, а квадратные или прямоугольные сечения препятствуют набору скорости;
- квадратные дымоотводные трубы должны иметь площадь 1/15 от площади топки, а овальные — 1/10;

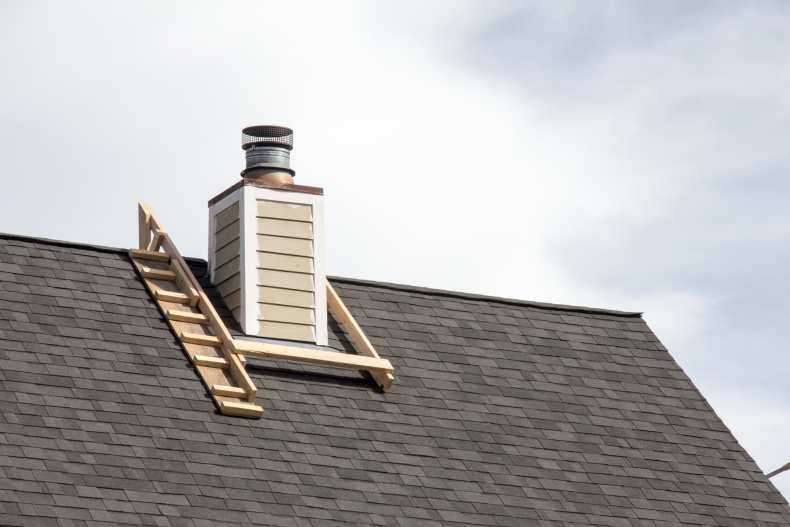

- место прохода дымохода через кровлю должно иметь защиту от воздействия температуры и влаги;
- для дымоходов, которые выполнены без утеплителя, минимальное расстояние до горючего материала должно составлять 250 мм.
Если учесть перечисленные нюансы, дымоход можно будет возвести правильно и безопасно.
Устройство шахт в многоэтажных зданиях
Вот как выглядит вентиляционная шахта сверху: 1 – общая шахта, 2 – спутники
Вентиляционные шахты панельных домов представляют собой бетонные блоки специальной конструкции, которые укладываются один на другой, образуя идеально вертикальный вентиляционный канал. Его поперечное сечение обычно составляет 0,3 x 0,6 м. Она начинается на первом этаже и заканчивается на крыше специальным зонтиком для вентиляционных шахт и проходит через все уровни здания.
В современных домах воздуховоды для подачи воздуха изготавливаются из пластика или металла. Они обеспечивают лучшую аэродинамику, легко моются и имеют длительный срок службы.
Зонт для вентиляционного канала изготовлен из нержавеющей стали и защищает канал от дождя, снега и листьев.
При проектировании плоской системы вентиляции необходимо учитывать следующие факторы:
- Качество воздуха, удаляемого из жилища;
- Предотвращение проникновения холодного воздуха в квартиры зимой;
- Возможность распространения дыма и угарного газа через вентиляционные шахты в зданиях с перекрытиями во время пожаров;
- Возможность использования вентиляционных шахт в многоэтажных домах для кондиционирования воздуха.
В крупнопанельных блоках и пятиэтажных “хрущевских” домах воздухообмен происходит через шахты и вентиляционные каналы по физическим законам, без механического принуждения.
Шахты используются для вытяжного воздуха, одного из двух важных компонентов системы вентиляции. Подача воздуха осуществляется через вспомогательные отверстия или специальные устройства.
Вентиляционные выходы расположены в кухнях и санитарных комнатах. Горизонтальные воздуховоды соединены между собой и ведут к вертикальным вентиляционным шахтам. В домах до пяти этажей все воздуховоды подключаются к общему коллектору на чердаке.
Вал является общим имуществом, и вам следует обратиться в управляющую компанию, если вы подозреваете, что он поврежден.
Конструкция вентиляционных шахт в многоэтажных домах отличается – там есть дымоходы, называемые “сателлитами”, которые соединяются с главным каналом через один этаж. Только вентиляция верхних этажей выходит непосредственно на улицу, над крышей дома. Это предотвращает обратную тягу и проникновение отработанного воздуха с нижних этажей в квартиры на верхних этажах.
В более современных зданиях воздух из стояков поступает на чердак, который служит промежуточным резервуаром. Температура и влажность здесь всегда выше, чем на улице, поэтому воздух, согласно законам физики, “ищет” выход. Он попадает в общую вентиляционную шахту дома.
Металлические валы
Металлические трубы для вентиляционных шахт с различными сечениями
В больших общественных зданиях в качестве вентиляционных шахт используются металлические или пластиковые трубы. Этот метод, более простой и менее трудоемкий, часто используется при строительстве вентиляционных шахт в частных домах. Металлические валы имеют один существенный недостаток: движущийся поток воздуха вызывает ощутимый шум. Полимерные трубы намного тише.
