Высота розеток от пола

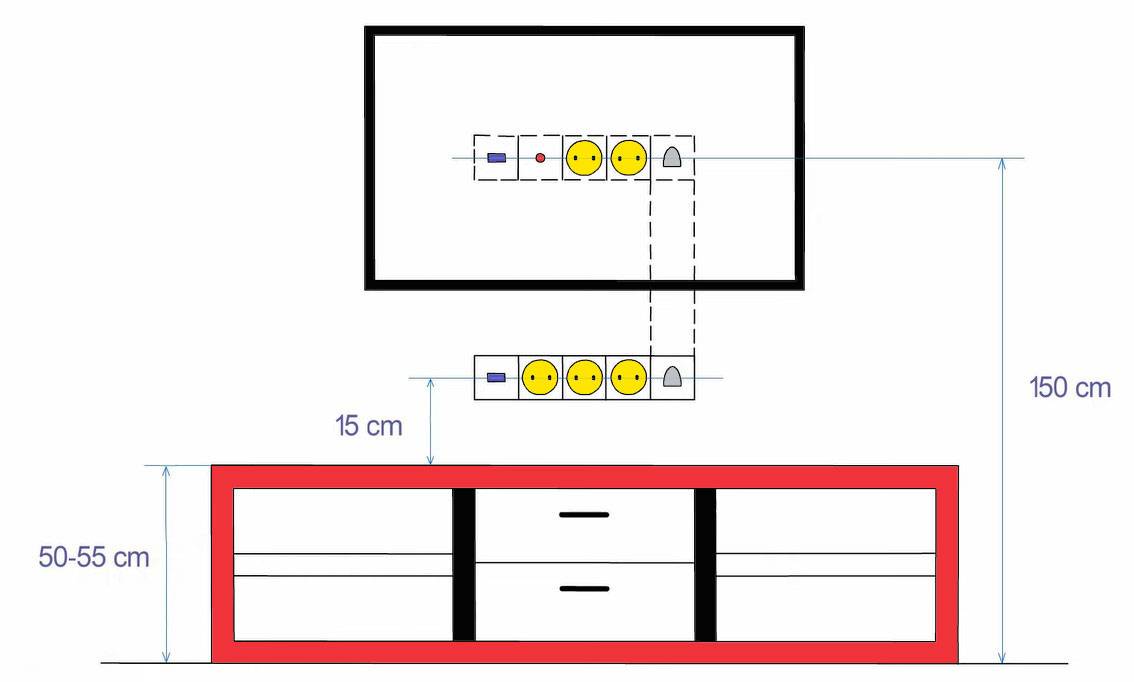

На какой высоте вешать телевизор?

С количеством разобрались, переходим к конкретным точкам расположения.

Для определения всех отступов первоначально необходимо узнать высоту подвеса телевизора. Удивительно, но некоторые мастера иногда так задирают розетки, что они по итогу оказывают выше самого телика.

Поэтому определение высоты установки TV это задача, которую нужно решать еще до монтажа всей розеточной группы.

Правильная последовательность здесь следующая:

Правило №5
Выбор диагонали – подбор кронштейна – высота подвеса – розеточные группы.

Формула для расчета высоты очень простая и наглядная. Она учитывает как рекомендации производителей TV, так и рекомендации врачей.

Правило №6

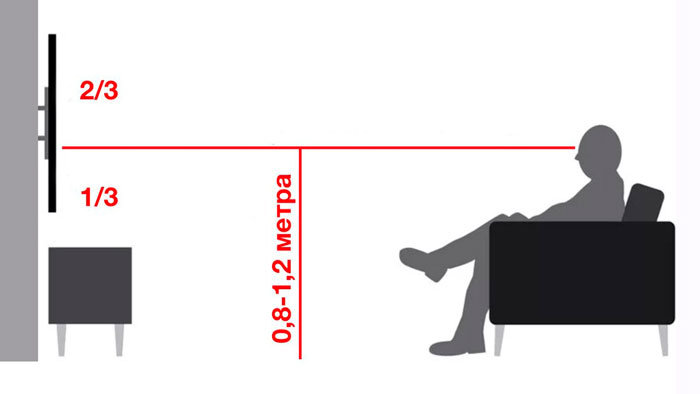

Телевизор нужно вешать так, чтобы расстояние от пола до уровня глаз приходилось ровно на 1/3 высоты телевизора.

Почему 1/3, а не 1/2 экрана, как рекомендуют многие?

Если бы вы сидели перед черным ящиком на табуретке с ровной спиной, то взгляд как раз и попадал бы в середину.

Однако на диване или кресле мы облокачиваемся на спинку и наша голова автоматически уходит чуть назад, приподнимая взгляд. Поэтому и телевизор должен быть именно на этой высоте.

Как применить формулу на практике? Сначала узнаём высоту экрана.

Марка и производитель здесь не важны. Отталкиваясь от диагонали этот параметр будет у всех практически одинаков.

Далее садитесь на диван и измеряете расстояние от пола до уровня глаз. Для этого на диване нужно расположиться слева или справа, а второй человек сбоку рулеткой сделает замеры.

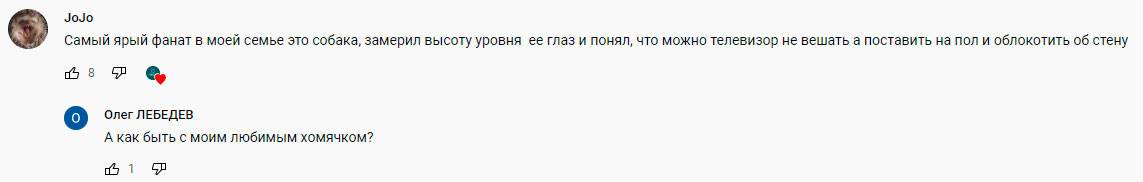

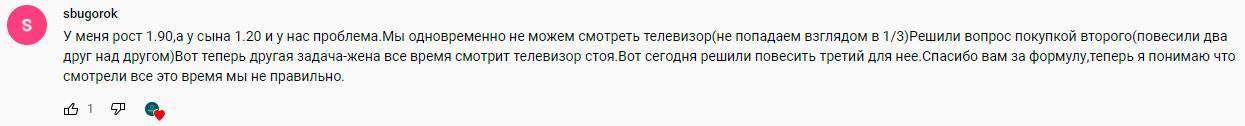

Если в семье очень много любителей зомбоящика и все они разного роста, то проделываете операцию с каждым членом семьи и выводите среднее значение .

А что делать на стадии чернового ремонта, когда дивана еще нет в наличии? По крайней мере определитесь с мебелью и узнайте высоту посадочного места (обычно 45-50см).

Соорудите в комнате сиденье аналогичной высоты и замерьте примерное расстояние до глаз. В дальнейшем подкорректировать погрешность можно будет при помощи кронштейна.

В ванной

Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).

Деление ванной на зоны

Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.

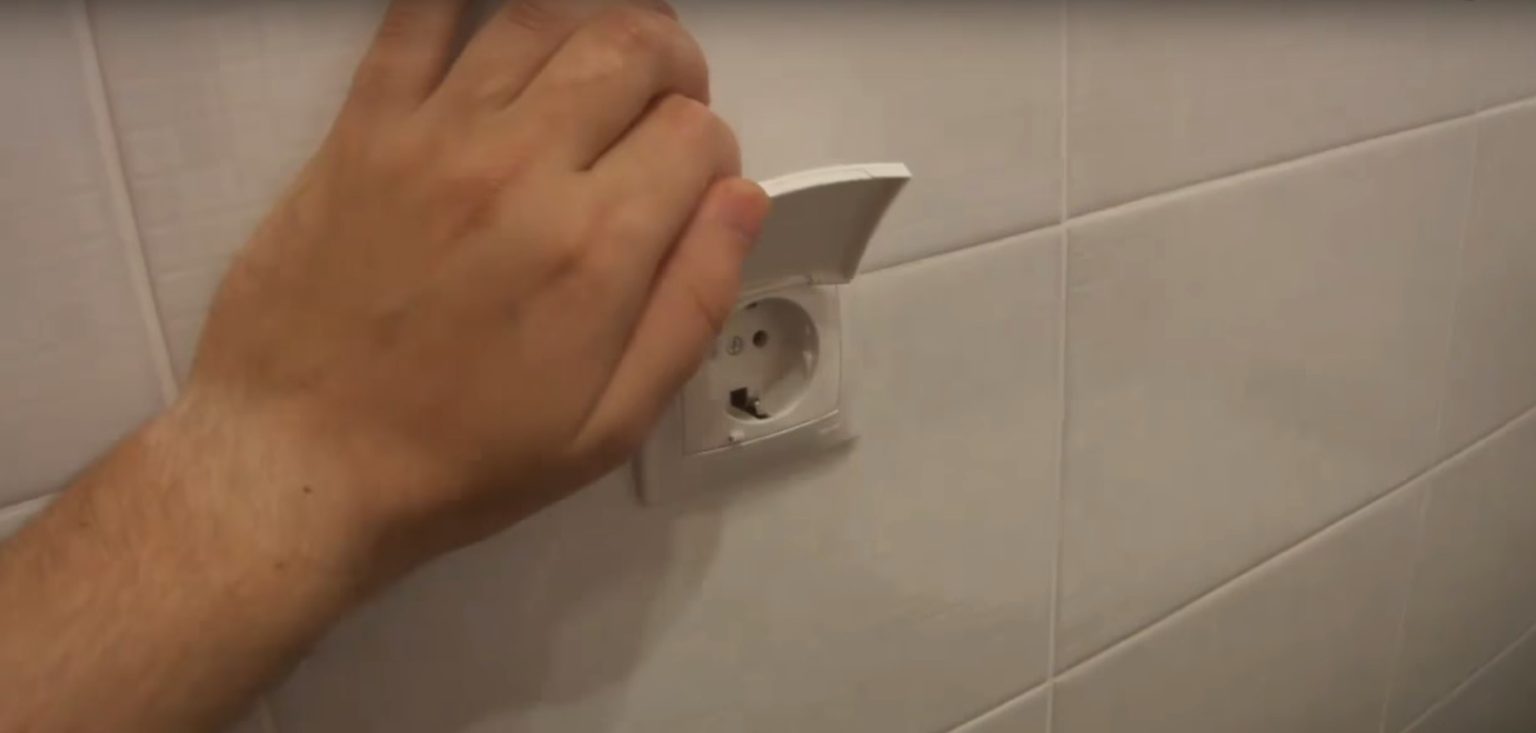

Как можно расположить розетки в ванной

Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками, — лучше перестраховаться.

Евростандарты на высоту установки розеток

Многие строительные нормы, «кочуют» вместе с технологическими новшествами. В нашей стране высота установки розеток и выключателей евростандарта, часто отличается от тех норм установки, по которым строительные организации работали в прошлом столетии. В современном жилом помещении электротехнические элементы евростандарта устанавливают на высоте 40 — 45 см от плиты межэтажного перекрытия. Выключатели устанавливают, в этом случае, на расстоянии 1 метра от чернового пола. Такие нормы установки электротехнической арматуры имеют следующие достоинства:

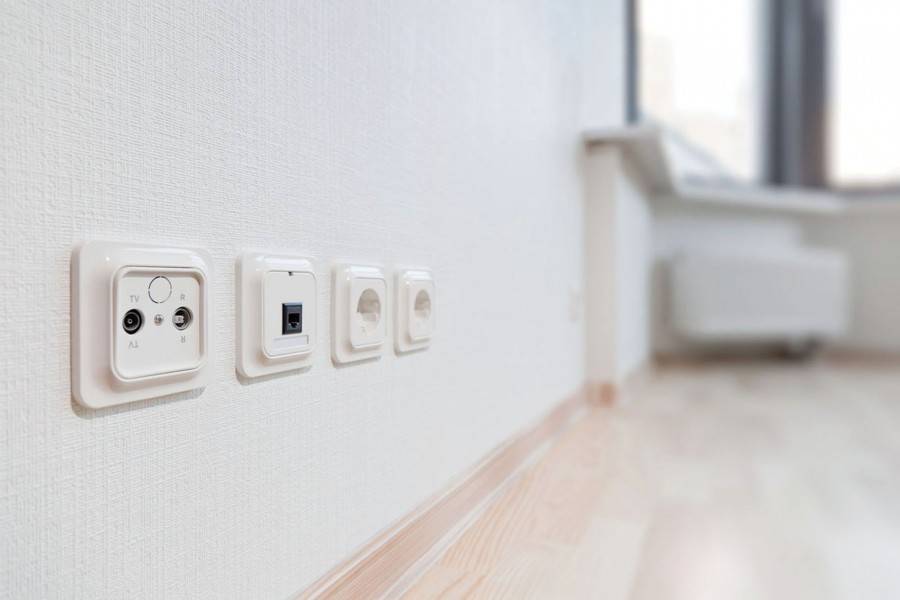

Располагаются низко и не портят интерьер комнаты.
Выключить свет, при необходимости, может даже ребёнок 4 — 5 лет.

Можно сделать розетку ниже уровня стола. В этом случае очень удобно подключать электрические приборы выполняя, какие либо действия на рабочем месте. Нижнее подключение, также позволит использовать, при необходимости, удлинители меньшей длины. Устройства, установленные на небольшой высоте по стандарту евро, при наличии маленьких детей в доме, должны быть оборудованы защитными шторками. Такие устройства, после извлечения штепселя, надёжно перекрывают доступ к внутренней части розетки. Евростандарт распространяется только на жилые комнаты, если необходимо установить современные розетки на кухне, то в этом случае высота расположения элемента электротехнической арматуры должна составлять около 1 метра от уровня пола. Вне зависимости от места установки, розетки не должны располагаться ближе 10 см от дверных и оконных проёмов, а также от углов комнаты.

Как правильно устанавливать розетку видео смотрите ниже:

https://www.youtube.com/watch?v=YZ—N5Zr0GI

Высота Розеток в Спальне и Гостиной

Для жилых комнат строгостей и запретов нет. Но продуманность при монтаже также необходима. Хотя бы из соображений удобства использования и расположения мебели. Например, в спальне нужно точка подключения рядом с кроватью. А при двухспальной кровати желательно делать их с обеих сторон на высоте примерно 70 см от уровня пола. И по выключателю рядом для удобства управления освещением.

В гостиной принципы удобства простираются до подключения телефона на подзарядку или источника света без вставания с кресла либо с дивана. И отдельная розетка для телевизора. Естественно, евророзетки в подобные соображения никак не вписываются.

Но хозяева, если их раздражают переплетения электрошнуров, могут думать иначе и предпочитать спрятать их в кабель-каналах полового плинтуса. Вот и все, что необходимо знать при планировании электропроводки, и какая от пола необходима высота розеток в ванной комнате, кухне, спальне и гостиной.

Различие советского и европейского стандартов

Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.

Евростандарт:

обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.

«Советский» стандарт:

расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
дополнительный плюс высокого размещения розеток – безопасность маленьких детей.

В условиях кухни

Существуют требования ПУЭ-7, актуальные для данного помещения.

При монтаже электроточек минимальное расстояние должно составлять:

от выключателей и розеток до газопровода: 0,5 м;
до мойки и водопровода: 0,6 м.

Этим, требования нормативных документов в отношении кухни исчерпываются. Но есть и другие правила, диктуемые жизненным опытом и здравым смыслом.

Кухню разделяют по вертикали на три зоны, это обусловлено двумя факторами:

имеется много мебели, блокирующей доступ к нижней части стен;
установлено много электроприборов: для удобства пользования их требуется разнести.

Вот эти вертикальные зоны:

нижняя: 10-15 см над полом. Здесь монтируют розетки для постоянно работающих приборов — холодильника, электроплиты, посудомоечной машины. При таком подключении риск зацепиться за провод минимален, поскольку он почти весь лежит на полу;
средняя: 1-1,3 м над полом. Устанавливают выключатели освещения и розетки для стоящих на столах приборов — блендера, кофеварки, тостера, электромясорубки и пр. Указанная высота является условной. Она зависит от высоты столов и рабочих поверхностей: розетки и выключатели должны быть чуть выше;
верхняя: 2,0-2,5 м над полом. Здесь устанавливают розетки для подсветки рабочей зоны, кондиционера, вытяжки и т.п. Такое размещение удобно по двум причинам: можно использовать модели с коротким проводом, а розетки скрыты мебелью и потому не портят интерьер.

Весьма удобны встраиваемые розеточные блоки, монтируемые в столешницу или шкаф. Блок подключается к розетке на стене (в нижней зоне) и работает аналогично удлинителю с несколькими розеточными гнездами. За ненадобностью он задвигается под столешницу или в шкаф, так что на поверхности остается только элегантная крышка.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

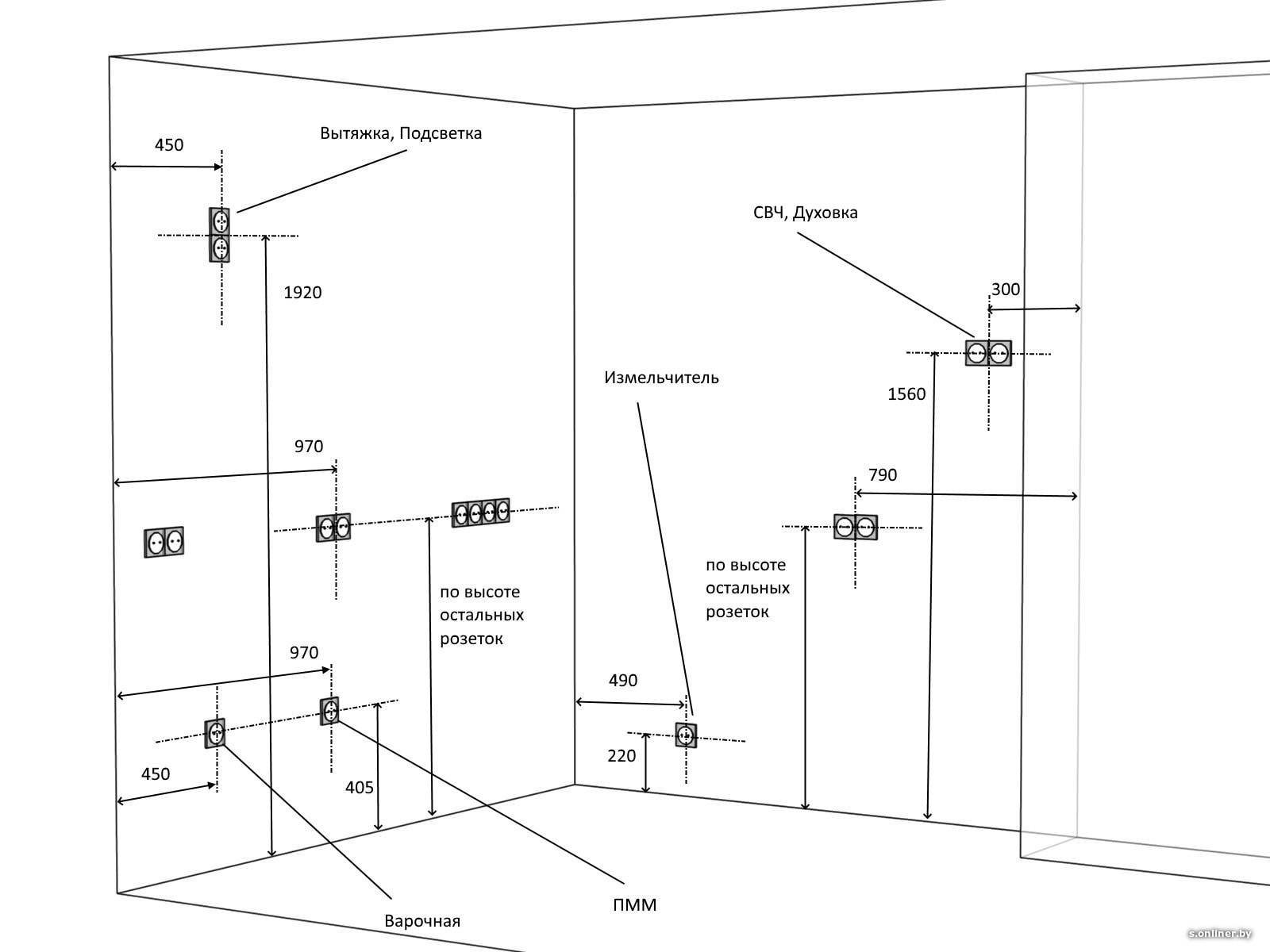

Высота розеток на кухне для разной бытовой техники

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете кухонный гарнитур нестандартной высоты, соответственно корректируйте и положение розеток.

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай». Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.

Какие выключатели удобнее использовать и на какой высоте их располагать

Размещая выключатель на уровне опущенной руки взрослого человека, Вы несомненно сделаете включение и выключение света в комнате удобным

Помимо расстояния выключателя от пола и его местоположения в квартире, важно выбрать хорошо и качественно сконструированную модель. Современные выключатели отличаются разнообразием моделей

Иногда высота установки может зависеть от выбранной модели.

Ниже приведена таблица с некоторыми видами выключателей.

Разновидность (по способу управления)	Высота установки	Достоинства
Клавишные	1. Стандартная 1,5-1,6 м 2. По евростандарту 0,8-0,9 м	Просты в использовании и установке, недороги
Сенсорные	1. Стандартная 2. На расстоянии около 1 м от поверхности пола	Эстетичны, удобны, современны
С датчиком движения	1. Настенные 2-2,5 м 2. Потолочные	Современны, удобны, оригинальны
Акустические	1. Стандартная 2. Любая удобная высота	Необычны, современны, комфортное использование
Поворотные	такая же, как и у клавишных	Используются чаще всего для дополнения интерьера в ретро стиле, практичны, надежны, просты в установке и использовании

Клавишные выключатели наиболее распространены, так как они являются привычными для людей, удобны при использовании и недороги. Эта модель прекрасно подходит как для расположения 0,8-0,9м от уровня пола, так и для любого другого места.
В настоящее время все более популярными становятся выключатели с датчиком движения. Такие модели существуют не только для установки на стену. Можно приобрести потолочный выключатель с датчиком движения, и вопросов на какой высоте его устанавливать не возникнет.
Для настенных датчиков оптимальная высота установки составляет около 2-2,5 метров. При этом самым удачным местом для установки датчика являются угловые части комнат.
Сенсорные выключатели – еще одно из новых изобретений для управления светом в доме. Помимо удобства использования, сенсорные выключатели выглядят в интерьере очень эстетично. Высота установки такого приспособления выбирается из соображения не только удобства, но и визуального комфорта. Как правило, данное устройство не стараются скрыть с глаз, так как оно пока еще считается новинкой и привлекает интерес.

Кнопочные переключатели пришли к нам из далекого прошлого, однако быстро приобрели свою аудиторию покупателей. Расстояние от пола для них выбирается индивидуально хозяевами дома.

Акустический способ управления освещением привлекает интерес, однако еще не сильно распространен для обычных жилых помещений. Место расположения зависит от конструкции и качества изделия. Самостоятельная установка будет затруднительна, так как потребует определенных знаний и умений. Поэтому, как правило, акустические выключатели устанавливаются специалистами, которые профессионально определят наилучшее положение.

Идеальный вариант, установка штепсельных розеток

Поэтому самым подходящим вариантов является установка штепсельных розеток с отсутствием отключающимся устройством утечки тока, то есть с устройствами дифавтомами, УЗО, что непосредственно связано в помещениях с санузлами. При этом все электрические устройства, это касается как розеток, так и выключателей для таких бытовых приборов, как стиральные машины, где есть необходимость их выноса наружу, к примеру, на стену в прихожей.

Кроме этого, следует особое внимание уделить тем местам на кухне, где расположено наибольшее число электроприборов. Это имеется в виду, установка розеток, у стола на кухне, где можно и нужно установить пару запасных розеток. В этом случае самым распространенным вариантом, является расстояние в районе 10-15 сантиметров от столешницы кухонного стола

При этом количество устанавливаемых розеток должно по максимуму обеспечить удобное пользование.Это значит, что проектируя проведения ремонта необходимо учесть удобство эксплуатации, здравый смысл и требования в соответствии с нормативными документами

В этом случае самым распространенным вариантом, является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. При этом количество устанавливаемых розеток должно по максимуму обеспечить удобное пользование.Это значит, что проектируя проведения ремонта необходимо учесть удобство эксплуатации, здравый смысл и требования в соответствии с нормативными документами.

Правила устройства электроустановок (ПУЭ-7)

Розетки наравне с выключателями допускается размещать на расстоянии не ближе 0,6 м от двери ванной.
Минимальное расстояние от газопровода до любых устройств электропитания должно составлять 0,5 м.
Подъем выключателя над покрытием пола не должен превышать 1 м. Лучше всего производить установку таких устройств на той стене, где находится дверная коробка. При необходимости вынести выключатель на высоту более 1 м или под потолок прибегают к управлению шнуром.
В школах, детских садах или других местах пребывания детей выключатели располагают на уровне 1,8 м от пола.
Штепсельные розетки в местах нахождения детей должны быть защищены специальными ограждающими кожухами или экранами.

Впрочем, подобная неопределенность была не всегда. В СССР существовал ГОСТ с более жесткими требованиями:

Высота розетки от пола должна составлять 0,9 м.
Высота выключателя — не более 1,6 м.

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

для стиральной машины соблюдается высота в 1 м;
для водонагревательных приборов — не менее 180 см;
при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

средняя высота размещения розеток от пола — 70 см;

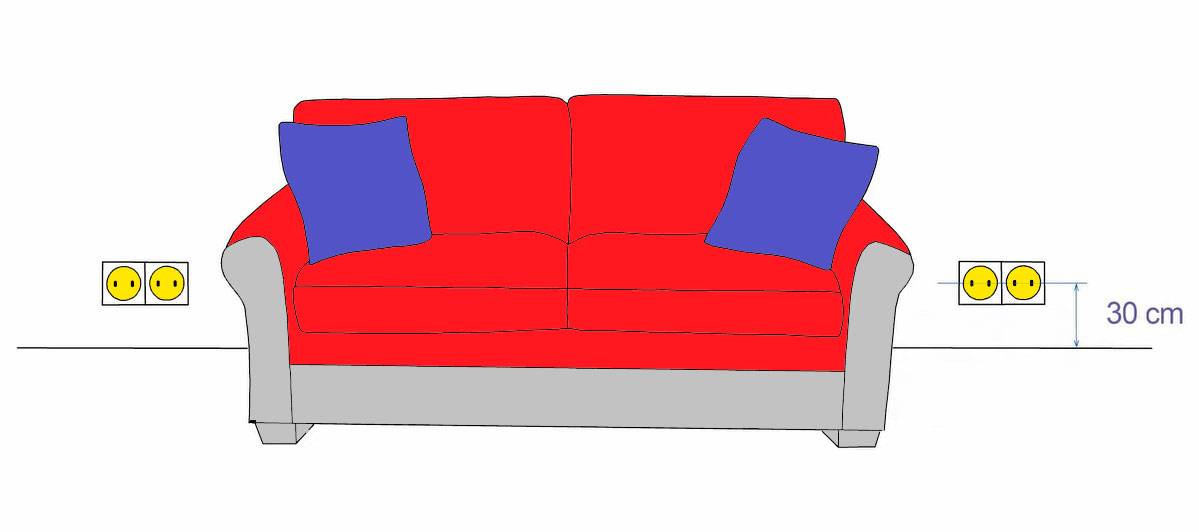

вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;

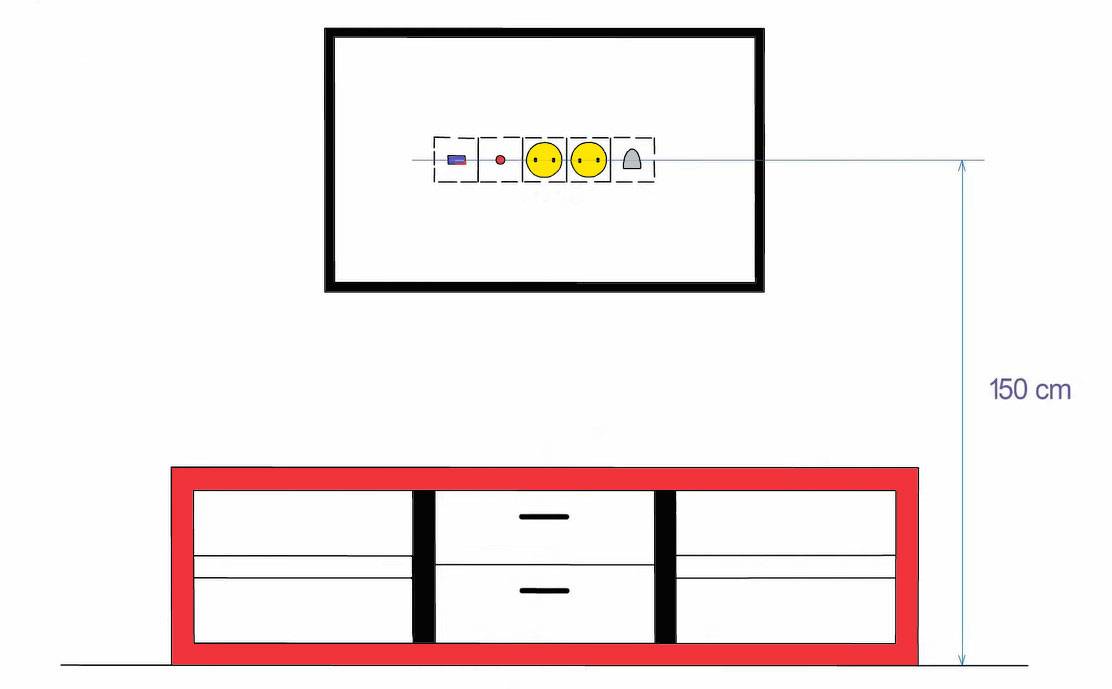

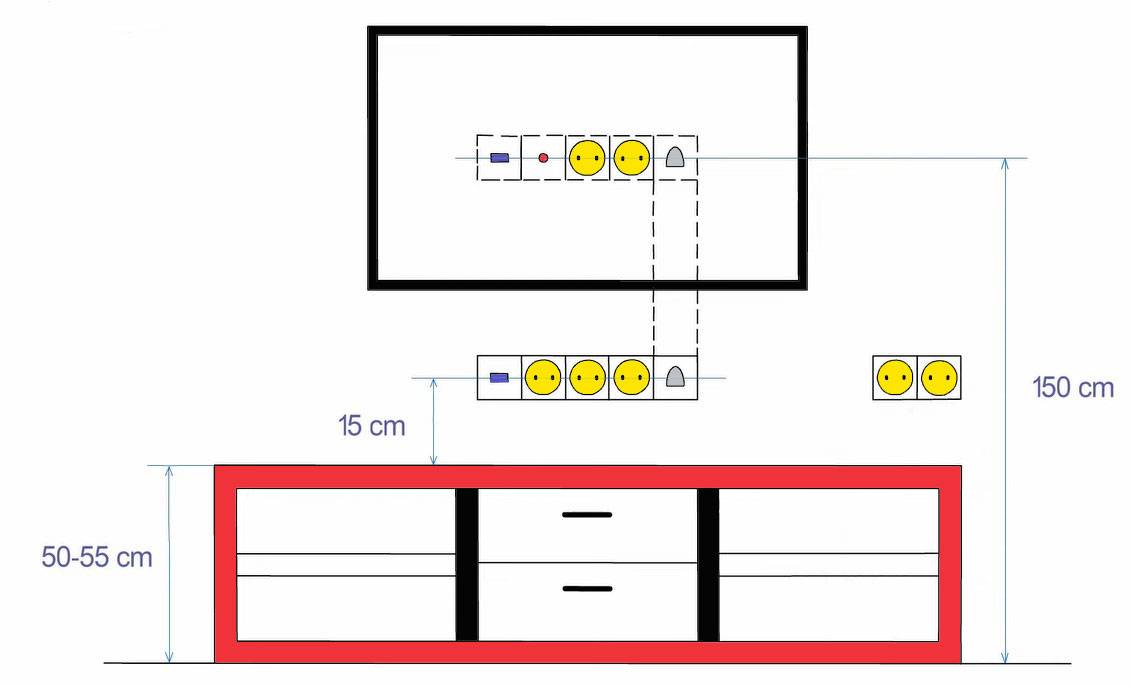

за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

На Какой Высоте Делать Розетки в Ванной?

Ванна делится на зоны:

Нулевая включает внутреннее пространства ванны и поддона душевой.
Первая – внешняя вертикаль ванны или душа.
Вторая – 60 см от первой.
Третья – остальное стеновое пространство.

Установка розеток с высокой степенью влагозащиты возможна только в третьей зоне. Расположение их возле зеркала для удобства бритья и пользования феном является нарушением правил безопасности. Зато по аналогии с кухней, в ванне монтировать можно несколько розеток:

Для стиралки – на высоте 30 см от пола.
Для фенов, электроэпиляторов и аналогичных мелких приборов – на среднем уровне.
Для бойлера на уровне 1,8 м. расстоянии пола.

Еще один важный запрет существует на случай потопа в ванной. Здесь безопасность диктует, что розетка не может быть ниже, чем 15 см от плинтуса, так как любое попадание воды внутрь совершенно недопустимо.

Общие требования

По негласно установленному стандарту (ни в одной нормативной документации он до сих пор нигде не прописан) розетки в жилых помещениях размещаются на высоте 30см от пола.

Правило
При этом запомните, все габаритные расстояния всегда указываются именно до ЦЕНТРА розетки или выключателя.

Правильно:

Неправильно:

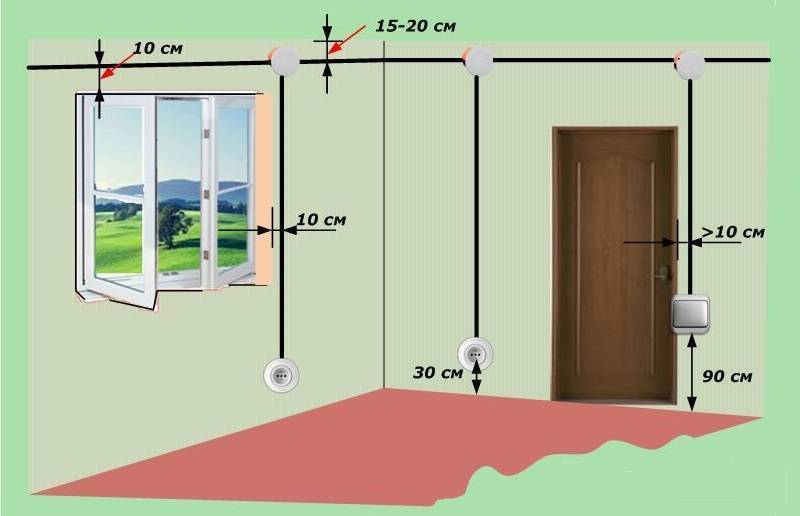

Выключатель ставится сразу при входе в комнату с той же стороны, что и дверная ручка.

Правило
Выключатели нельзя располагать по “советскому стандарту” на уровне плеча, мотивируя это тем, что якобы дети будут с ними постоянно играться.

Нормативная высота установки выключателя света – 90см от ЧИСТОВОГО пола.

Никогда не соглашайтесь подтверждать у строителей данную высоту, стоя на ЧЕРНОВОМ полу.

При этом, если ВСЕ члены семьи высокого роста (от 180см и выше), выключатель допускается поднять на 5см.

Если НЕ все члены семьи “дяди Стёпы”, то нужно оставить стандарт в 90см. Потому что высоким людям гораздо легче чуть-чуть наклониться, нежели людям среднего роста чуть-чуть подогнуть кисть вверх.

Правило
В выключенном положении у выключателя должна выступать верхняя часть клавиши, а во включенном – нижняя.

Почему именно так, а не иначе? Потому что когда вы входите в комнату, вашей руке гораздо удобнее нажимать на выключатель чуть выше, а когда выходите, наоборот – придавливать его нижнюю часть.

Посмотрите на разницу положения рук при этом, и вы все поймете интуитивно.

Данное правило касается только обычных выключателей, и не применимо к проходным или перекидным.

Чтобы обеспечить достаточное место для дверного наличника, выключатель отодвигают на расстояние 15см от чернового края дверного проема.

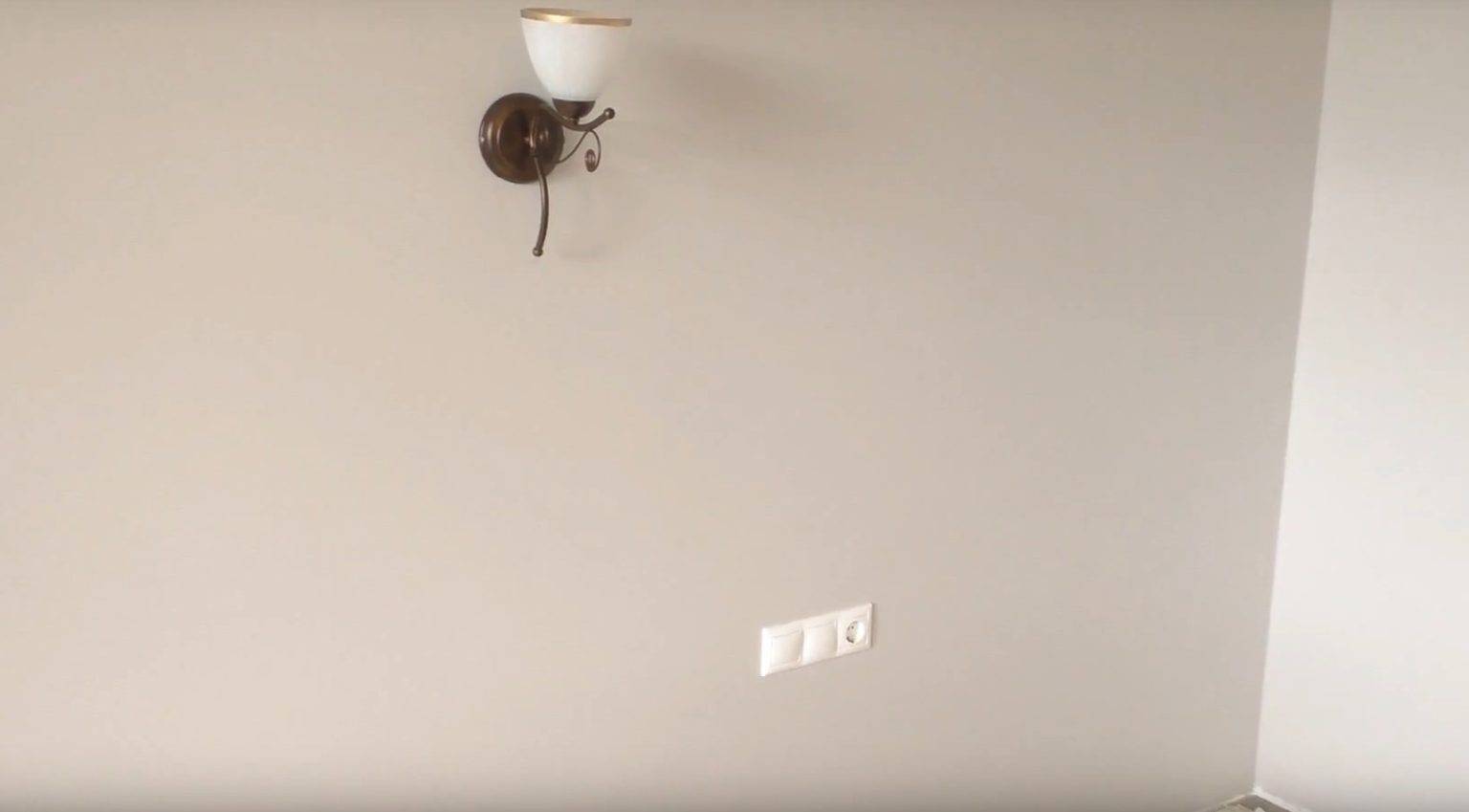

А вот так может выглядеть двойное “бинго” при монтаже без проекта и соблюдения расстояний (выключатель на высоте уровня плеч, да еще и за шкафом)

Если проем слишком узкий и между наличником и соседней стенкой практически нет места, выключатель располагают на соседней стене.

Сразу под выключателем можно запланировать розетку под пылесос (если у вас нет хорошего робота-пылесоса).

Эта розетка должна быть соосна выключателю.

Правило
Если у вас в ряду будет стоять несколько выключателей, “пылесосная” розетка все равно должна оставаться соосной первому выключателю.

Никуда сдвигать ее не нужно.

Правило
Два одноклавишных выключателя ВСЕГДА лучше одного двухклавишного.

И уж тем более три одноклавишных ГОРАЗДО лучше одного трехклавишного.

Кто хоть раз пытался попасть пальцами в эти узкие клавишки, и включал свет совсем не там, где хотел, сразу поймет, о чем речь.

Вот вам в помощь разметочная сетка для монтажа сразу нескольких выключателей в ряд.

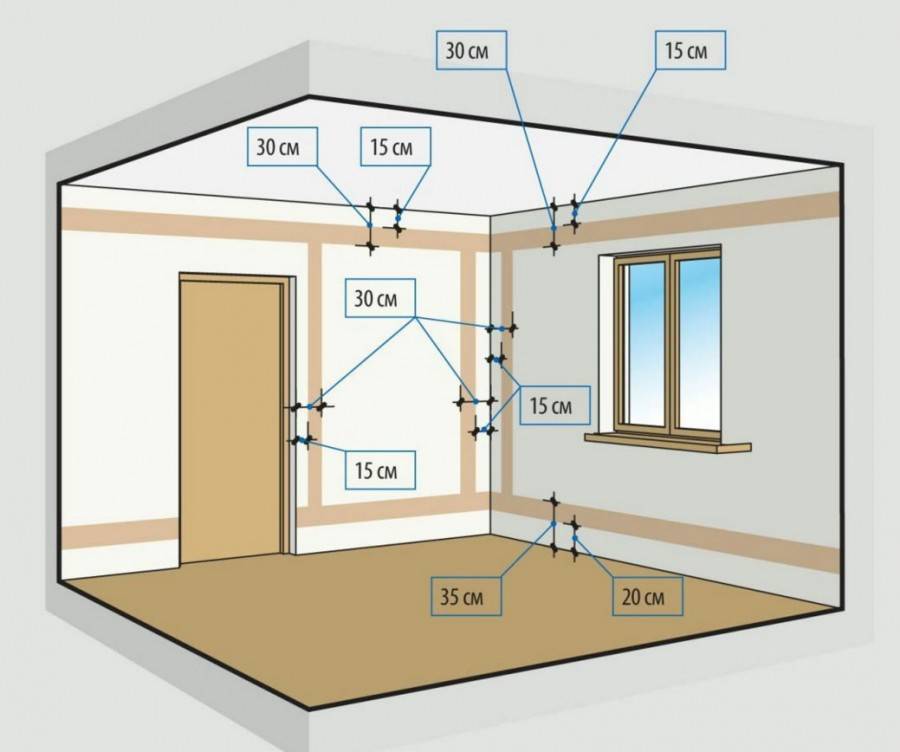

Также по углам комнаты рекомендуется ставить двойной блок розеток.

Даже если сегодня они вам не нужны, при появлении новых эл.приборов вы не будете ломать себе голову, куда же их подключить.

А еще в некоторых странах есть рекомендация размещать все розетки вдоль длинных стен с шагом не более 360см.

Это требование позволяет на 100% избавиться в доме от любых удлинителей и переносок.

Монтаж электрики

Качественно выполненная установка электровыключателей и розеток – залог безопасности и комфорта. Целью ремонтных работ становится улучшение дизайна всего помещения и обеспечение доступа к приборам.

Преимущественно монтаж розеток и выключателей проводят до начала отделочных работ. При этом появляются такие существенные плюсы:

– Значительно улучшается дизайн.

– Можно увеличить количество необходимых розеток.

– Расположение приборов выбирается с учетом расстановки мебели.

– Появляется возможность установить современные розетки, коробки которых полностью исключают выдергивание вместе с вилкой.

– Скрытая проводка и выбранная высота установки выключателей и розеток способствуют тому, что помещение выглядит гармонично.

– Мощность и надежность проводки увеличиваются.

Розетки в кухне – как всё предусмотреть

Современная кухня не ограничивается холодильником и газовой плитой. Сегодня на ней можно встретить микроволновую печь, электрочайник, тостер, посудомоечную машину и много чего еще

А ведь для каждого из этих приборов важно продумать правильное расположение розеток. Кроме того, важно учесть и расположение мебели и самого кухонного гарнитура. А если добавить к этому водопроводные трубы и газопроводы, то вопрос правильной разводки становится особо актуальным

Перед тем как приступить к работе по обустройству электропроводки, необходимо составить подробный план разводки с точным указанием каждой точки относительно мебели, окон, дверей и коммуникаций

А если добавить к этому водопроводные трубы и газопроводы, то вопрос правильной разводки становится особо актуальным. Перед тем как приступить к работе по обустройству электропроводки, необходимо составить подробный план разводки с точным указанием каждой точки относительно мебели, окон, дверей и коммуникаций.

Необходимо предусмотреть розетки для всех бытовых приборов в кухне

Для того чтобы сделать розетки и выключатели практичными и максимально доступными, необходимо следовать некоторым рекомендациям, сформированным на основе многолетнего опыта электриков и домашних мастеров. Во-первых, следует учесть, что большое число техники в настоящее время выпускается с достаточно короткой длиной шнура. К таковой можно отнести холодильник, посудомоечную машину, плиту. Для этих приборов оптимальным будет расположение розеток на высоте 10–20 см от чистового покрытия пола. Поскольку они постоянно включены в сеть, то такое расстояние от пола до розетки позволит шнуру не провисать.

Для подключения мелкой кухонной техники, такой как электромясорубка, тостер, мультиварка, миксер и др., рекомендуют монтировать розетки, отступив 10–20 см от столешницы. Для них также можно предусмотреть источники питания на расстоянии 110 см от пола. В этом случае ими будет удобно пользоваться, расположив их на поверхности стола. Если на кухне имеется встраиваемая техника, то тогда источники электроэнергии нужно располагать не прямо за самими приборами, а за соседними шкафами, причем нужно сделать отверстия в задних стенках мебели, чтобы имелся свободный доступ для отключения. Оптимальной высотой расположения точек считается 30–60 см от пола.

При установке на кухне вытяжки розетку для нее монтируют на расстоянии не менее 2 метров от пола или 10 см от края верхних шкафов, причем важно учесть тот момент, что располагаться точка должна сбоку от вентиляционной трубы, предоставляя отрытый доступ к ней. Над верхними шкафами кухонного гарнитура можно расположить розетки для осветительных приборов, встроенных в верхний ряд мебели и для освещения рабочей зоны, если для них не предусмотрены отдельные выключатели. Можно также расположить розетку для вентилятора, если такой встроен в вентиляционный короб

Таким образом, все розетки условно можно разделить на три уровня: нижний, средний и верхний

Можно также расположить розетку для вентилятора, если такой встроен в вентиляционный короб. Таким образом, все розетки условно можно разделить на три уровня: нижний, средний и верхний.

Такой подход к обустройству разводки позволяет грамотно распределить точки по стенам кухни для рационального их использования. Кроме того, существует хорошая возможность проложить проводку относительно мощности используемых приборов, ведь для некоторых из них рекомендуется вести отдельную линию к электрораспределительному щитку

При прокладке электропроводки на кухне важно не только определить правильную высоту розеток и выключателей, но и сделать запас мощности на случай комплектации кухни новым оборудованием или замены старой техники на более мощную. Что касается установки выключателей в кухне, то их располагают, как правило, со стороны открытой части дверей на расстоянии опущенной руки, а это обычно 80–100 см

Гостиная

В зоне телевизора розетки размещаются в два ряда:

верхний

нижний

ТВ розетка

интернет розетка

розетка 220V – 2шт

фальшрозетка под вывод кабеля

Эти пять розеток следует размещать на высоте 150см от пола.

Нижний блок над телевизионной тумбой включает в себя:

интернет розетку

розетки 220V – 3шт

фальш-розетку

Нижняя фальш-розетка через заштукатуренный кабель-канал соединяется с аналогичной верхней.

Нижний ряд располагается на высоте 15см над тумбой. Стандартная высота телевизионных тумб 50-55см.

Если конструкция тумбы позволяет, то нижний блок лучше разместить непосредственно за ней, спрятав тем самым все розетки подальше от глаз.

Высота установки 30-35см от пола, в зависимости от ширины проема тумбы.

Также профессионалы рекомендуют помимо одного нижнего блока посередине, рядышком устанавливать еще один дополнительный, чисто с розетками 220В.

Сидя на диване в гостиной, помимо просмотра ТВ мы также активно пользуемся различными электронными гаджетами.

Поэтому справа и слева от дивана следует размещать два двойных блока розеток для подключения зарядных устройств.

Высота этих розеток стандартная – 30см от чистового пола.

Высота установки выключателей и розеток
