Разновидности и принцип работы выпрямителей напряжения

Роль и значение выпрямителя напряжения

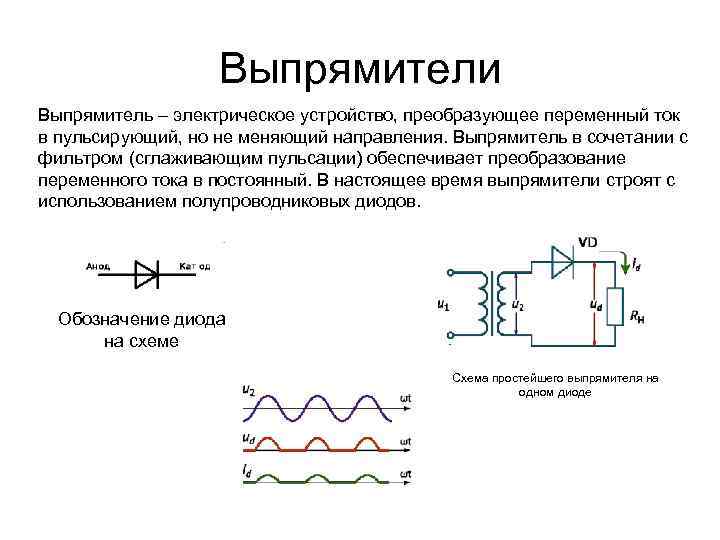

Выпрямитель напряжения – это электронное устройство, которое используется для преобразования переменного напряжения в постоянное. Его роль очень важна в различных электрических системах, так как он позволяет обеспечить постоянное напряжение для работы различных устройств.

Основное значение выпрямителя напряжения заключается в том, что он позволяет использовать переменное напряжение, которое распространено в электросети, для питания устройств, которые требуют постоянного напряжения. Без него было бы невозможно использование многих электрических устройств, таких как компьютеры, телевизоры, мобильные телефоны и другие.

Выпрямители напряжения имеют различные типы и формы. Наиболее распространенными являются однофазные и трехфазные выпрямители. Они могут иметь различную конфигурацию и использовать различные преобразовательные элементы для получения постоянного напряжения.

Принцип работы выпрямителя напряжения состоит в том, что он использует диоды для блокирования зеркальных полупериодов переменного напряжения, позволяя пропустить только положительный или только отрицательный полупериоды, в зависимости от типа выпрямителя.

Выпрямители напряжения также имеют понижающую роль, так как они могут преобразовывать высокое напряжение переменного тока, поступающего из электросети, в низкое напряжение постоянного тока, пригодное для использования в электрических устройствах.

Таким образом, выпрямитель напряжения играет важную роль в обеспечении стабильного и постоянного напряжения для работы различных устройств, а также позволяет использовать переменное напряжение из электросети для питания электрических устройств.

Диоды в выпрямителе напряжения

Диоды играют ключевую роль в работе выпрямителя напряжения. В зависимости от типа выпрямителя (полупроводниковый или вакуумный) могут использоваться полупроводниковые диоды, такие как кремниевые диоды или оксидные выпрямители, или вакуумные диоды, такие как диоды Шоттки или газоразрядные диоды.

Диоды выполняют функцию преобразования переменного напряжения в постоянное путем блокировки обратного тока и пропускания прямого тока. Они обладают следующими ключевыми особенностями:

• Прямое напряжение (падение напряжения): Когда диод пропускает прямой ток, возникает некоторое падение напряжения (обычно около 0,7 В для кремниевых диодов), которое является нежелательным с точки зрения потери энергии. У вакуумных диодов падение напряжения может быть ниже, около 0,3 В.
• Обратный ток: Приложение обратного напряжения к диоду может вызвать течение обратного тока. Величина обратного тока зависит от типа диода и обратного напряжения.

В выпрямителе напряжения используется комбинация диодов, организованных в определенную схему. Это может быть одиночный диод, двойной диод, мостовой выпрямитель или другие комбинации. Конкретная схема выбирается в зависимости от требуемой эффективности и стабильности работы.

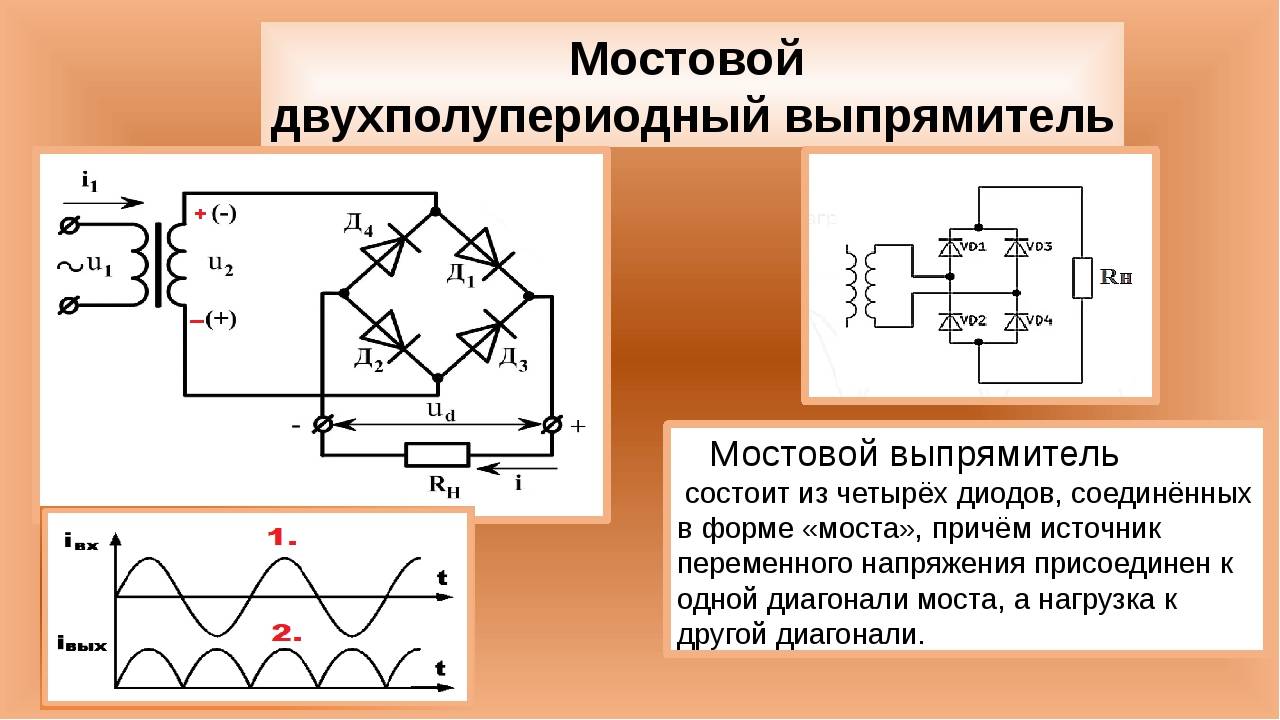

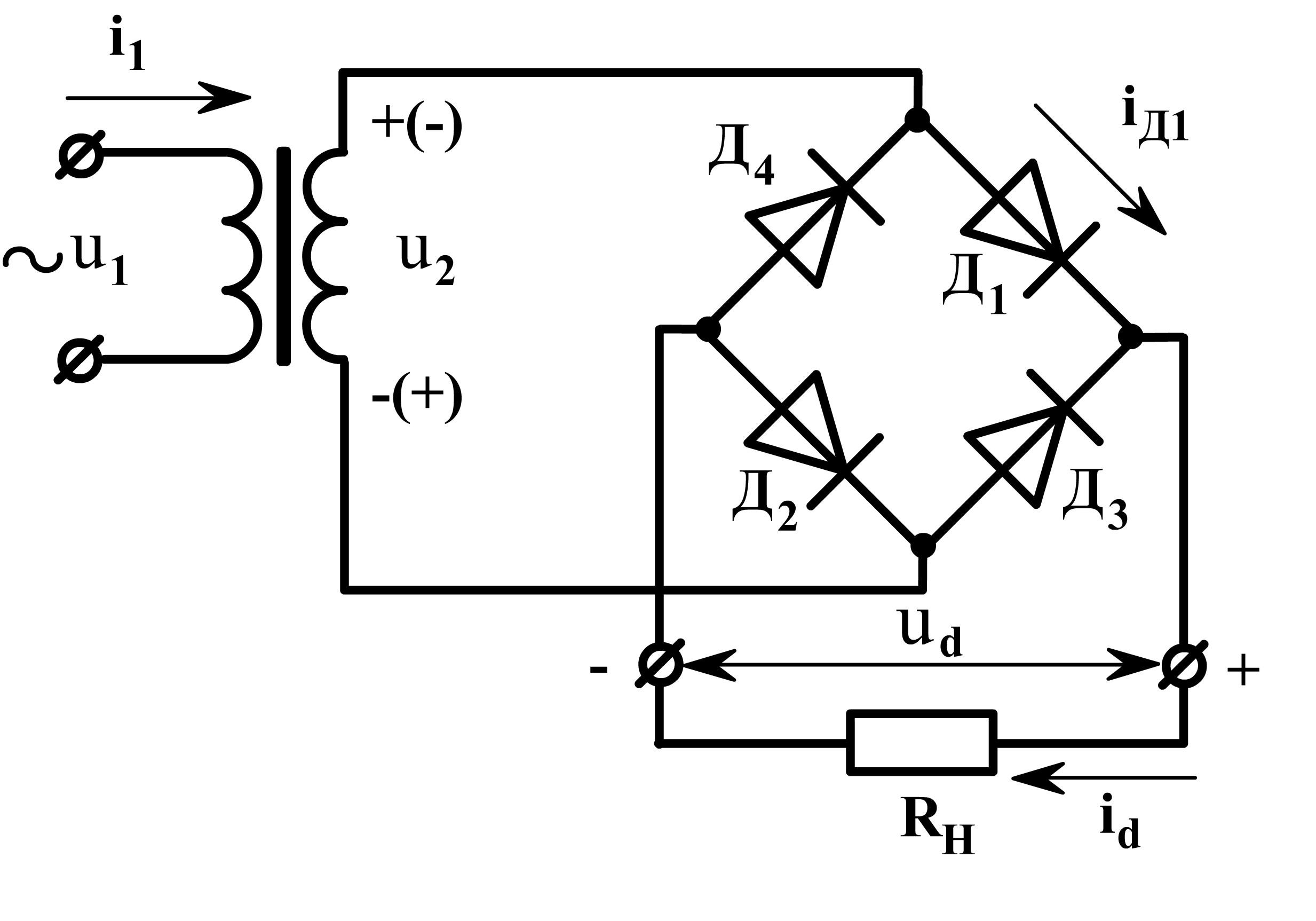

Например, мостовой выпрямитель состоит из четырех диодов, которые образуют полный мост. Он позволяет преобразовывать как положительное, так и отрицательное полупериоды переменного напряжения в постоянное напряжение. Такая схема выпрямителя является одной из наиболее распространенных и эффективных.

Диоды выпрямителей, особенно полупроводниковые диоды, имеют множество применений как в силовой электронике, так и в электронике низкого напряжения, где они используются для преобразования и стабилизации напряжения в различных схемах и устройствах.

Что такое сварочный выпрямитель

Оборудование представляет собой преобразовательный блок с вольтамперной регулировкой. У сварочного выпрямителя на выходе два провода с клеммами: плюс и минус. При подключении одной из них к электроду, а другой к металлу возникает высокотемпературная электрическая дуга, образующая ванну расплава.

Сварочные выпрямители разделяют по уровню сложности, дополнительным функциям. Но принцип устройства у всех одинаковый: помимо трансформатора, создающего необходимое напряжение, в схему включают полупроводники, пропускающие только положительную часть синусоиды переменного тока.

Устройство и принцип работы

В схему сварочного выпрямителя входят следующие элементы:

• трансформатор – регулируют напряжение (когда подаваемый от сети ток проходит через трансформатор, силовая нагрузка уменьшается до напряжения холостого хода);
• выпрямляющий блок – несколько полупроводниковых элементов преобразуют переменный ток в постоянный;
• частотные и силовые регуляторы;
• накопители заряда, сглаживающие импульсные скачки.

Устройство сварочного выпрямителя

Чтобы понять принцип работы устройства, вспомним механизм действия полупроводников. Они пропускают электроны только в положительном полупериоде. При включении в схему нескольких проводников, удается получить много полупериодных кривых, при их наложении возникает постоянный ток.

Схема сварочного выпрямителя

Кенотроны и твердотельные выпрямители

Выше намеренно не приводятся все известные схемы на твердотельной электронике, часть увидите в теме диодный мост. Найдутсятам и трёхфазные технические решения, в том числе принадлежащие Ларионову. Важнее рассмотреть критерии выбора кенотронов. Тематика древняя, литературу найти сложно среди интернетского завала, появляется смысл остановиться подробнее на старой элементной базе.

В аудиозаписи и на концертах ламповые усилители популярны и поныне. Стоят немалых денег. Купить сумеет не каждый, а вот собрать собственноручно… Артисты утверждают, что звук получается насыщенный объёмный. Авторам приходилось даже слышать, что, мол, от вибраций колонок в лампах электроны летят по-особенному. Оттого и звучание столь своеобразное.

• Важным параметром считается максимально допустимое обратное напряжение. Как в случае с твердотельной техникой, способно повредить: образуется лавинный пробой за счёт эмиссии электронов с анода. Сопровождающийся значительной температурой, сожжёт лампу.
• Внутренним сопротивлением называется величина, обратная проводимости лампы в открытом состоянии. Определяется из вольт-амперной характеристики прибора (см. рис.). Как для обычного диода потребуется разницу потенциалов поделить на ток. Значения берутся по выбранной рабочей точке, либо по максимуму входного напряжения.
• Максимальные ток в импульсе и напряжение способны превышать средние выпрямленные значения. Потребуется убедиться, что лампа не сгорит в имеющихся условиях.

Общая информация об устройстве и его назначении

Сварщик знает, что такое сварочный выпрямитель: устройство имеет вид преобразовательного блока с регулировкой напряжения и силы тока. На выходе выпрямителя находятся 2 провода с отрицательной и положительной клеммами.

При подсоединении одной из них к электроду, а другой — к обрабатываемой детали возбуждается мощная электрическая дуга, расплавляющая металл.

Однако принцип сборки всех устройств одинаков: трансформатор, выдающий нужное напряжение, включают в цепь вместе с полупроводниками, пропускающими положительный компонент синусоиды тока.

Под какие виды сварки используется

Выпрямитель для сварочного аппарата применяется при следующих технологических процессах:

1. Электродуговой метод с использованием электродов, обработанных различными составами. За счет применения таких стержней поддерживается устойчивая дуга. Это помогает получить однородный прочный шов.
2. Сварка крупных металлических деталей. Регулировка параметров тока позволяет выполнять работы с заготовками толщиной до 5 см. Вместе с этим аппарат используется и для соединения тонкостенных деталей. Установкой выпрямителя объясняется расширение области применения сварочных агрегатов.
3. Расплавление кромок обрабатываемых деталей или сердцевины используемого электрода.
4. Сварка с применением присадочной проволоки. Выпрямители незаменимы при работе с неплавкими электродами, покрытыми вольфрамом.
5. Соединение деталей из нержавеющей, низкоуглеродистой стали, чугуна, сложно свариваемых сплавов.
6. Резка металлических заготовок. Для этого повышают силу тока, благодаря чему дуга начинает прожигать материал.

Подходящие электроды

Для сварки с выпрямителем могут использоваться стержни любых марок:

• электроды, работающие с постоянными параметрами (УОНИ-13/55);
• универсальные стержни (ОЗС-12, МР-3, АНО-4);
• специализированные электроды.

Электроды для сварки

Трехфазные выпрямители

Среди трехфазных схем наибольшее распространение получили однонаправленная схема выпрямления или схема Миткевича и мостовая схема, известная также как схема Ларионова.

Рассмотрим сначала однонаправленную схему выпрямителя.

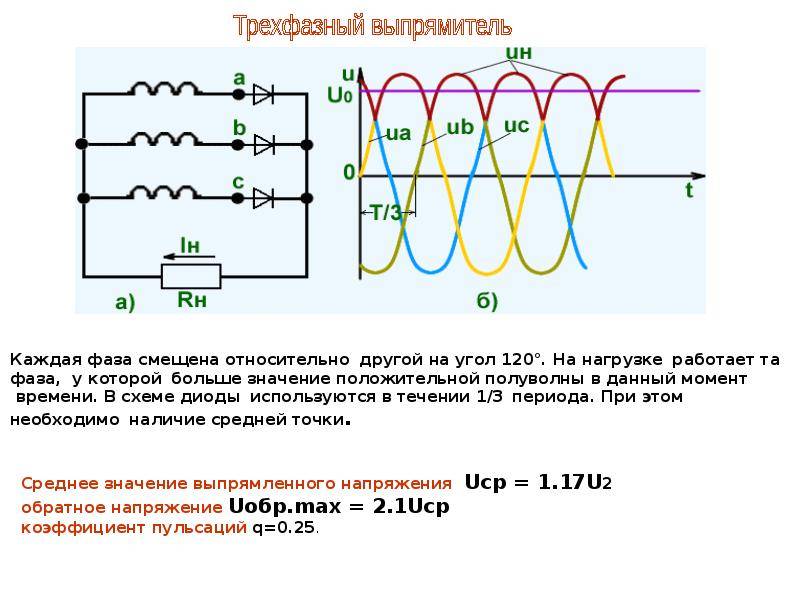

В однонаправленной схеме вторичные обмотки трехфазного трансформатора соединены звездой. К фазам а, b и с подключены диоды Д1, Д2 и Д3, катоды которых соединены в точке . Нагрузка Rн подключена между общим выводом трех вторичных обмоток трансформатора и общей точкой присоединения катодов.

Ток на каждом диоде будет протекать только тогда, когда потенциал на аноде будет выше потенциала на катоде. Это возможно в течении 1/3 периода, когда напряжение в данной фазе выше напряжений в двух других фазах. То есть когда U2а>U2b и U2a>U2c, диод Д1 будет открыт, в то время как Д2 и Д3 будут заперты. Под действием напряжения U2а ток замыкается через обмотку фазы а, диод Д1 и нагрузку Rн. В следующую треть периода открывается диод Д2, затем Д3 и т.д.

Напряжение нагрузки будет равно напряжению фазы с открытым диодом и следовательно ток нагрузки изменяется по тому же закону. При этом ток в нагрузке всегда будет больше 0.

Пульсация тока в такой схеме будет относительно невелика, что понижает требования к сглаживающему фильтру. Недостатком данной схемы, также как однофазной однополупериодной является намагничивание сердечника трансформатора.

Большее распространение в трехфазных выпрямителях получила мостовая схема Ларионова, так как она лишена недостатков однотактной схемы.

В такой схеме одновременно пропускают ток два диода — один с наибольшим положительным потенциалом анода относительно нулевой точки трансформатора из катодной группы диодов, другой — с наибольшим отрицательным потенциалом катода. Нагрузка подключается между анодной и катодной группой диодов.

В интервал времени t1-t2 пропускать ток будут диоды Д1 и Д4, так как наибольший положительный потенциал имеет анод фазы а, а наибольшим отрицательным потенциалом обладает катод фазы b. В интервале t2-t3 пропускать ток будут диоды Д1-Д6, в интервале t3-t4 — Д3-Д6, в интервале t4-t5 — Д3-Д2, в интервале t5-t6 — Д5-Д2 и в последнем интервале — Д5-Д4.

Таким образом напряжение на нагрузке будет иметь вид шести пульсаций за период, а интервал проводимости каждого диода — 2π/3. При этом интервал совместной работы двух диодов — π/6. Среднее значение напряжения на нагрузке будет:

где U2 — действующее значение напряжения на вторичных обмотках трансформатора.

Среднее значение выпрямленного напряжения практически равно максимальному линейному напряжению питающей сети:

где Uab.m — максимальное линейное напряжение вторичной обмотки.

Из достоинств схемы нужно отметить то, что в такой схеме отсутствует вынужденное подмагничивание сердечника трансформатора. Кроме того коэффициент пульсаций значительно ниже, чем у однофазной двухполупериодной схемы и составляет 0,057.

На основе этой схемы можно создать двенадцати, восемьнадцати, двадцатичетырехфазные выпрямители. Для этого используются различные сочетания последовательного и параллельного соединения схем. Чем больше будет фаз и соответственно пар диодов, тем меньше будут выходные пульсации.

Кроме этих схем, могут применяться и управляемые схемы выпрямления, которые наряду с выпрямлением переменного тока обеспечивают и регулировку выходного напряжения (тока). Но об этом мы поговорим в следующий раз.

Электрическую энергию удобно транспортировать и преобразовывать по величине в виде переменного напряжения. Именно в таком виде она подается к конечному потребителю. Но для питания многих устройств нужно все-таки постоянное напряжение.

Ламповые выпрямители

Принцип работы ламповых выпрямителей основан на явлении термоэлектронной эмиссии: эмиттер (катод) нагревается, что приводит к испусканию электронов, которые затем притягиваются анодом. В результате этого процесса переменный ток преобразуется в постоянный.

Ламповые выпрямители широко применялись в электронике до появления полупроводниковых диодов. Они обладают такими преимуществами, как высокая надежность, малое падение напряжения и возможность работы с большими токами. Однако, они также имеют некоторые недостатки, такие как большие габариты, высокое энергопотребление и требования к нагреву перед работой.

Сегодня ламповые выпрямители применяются в основном в аудиофильских усилителях или гитарных комбоусилителях. Они предоставляют особую теплоту звука, которая привлекает многих музыкантов и аудиофилов. Кроме того, в ретро-технике и коллекционировании ламповых приборов ламповые выпрямители также остаются популярными. Однако, в большинстве других областей электроники ламповые выпрямители сейчас уступили место полупроводниковым диодам.

Выпрямитель Ларионова

Почти все трехфазные системы которые подразумевают возможность автономной работы используют трехфазные выпрямители на мостовых схемах. Типично, он состоит из моста 6 диодов и конденсатора фильтра шины DC. Правильный выбор конденсатора фильтра очень важен, в виду того что он влияет на силу тока, гармоническое искажение входного сигнала и напряжение тока пульсации выхода.  Стандартный выпрямитель тока на мостовой схеме для  одиночной фазы, работая на чисто активной нагрузке, без конденсатора фильтра, демонстрирует идеальный случай с почти 100% КПД. Напротив, резистивно нагруженный трехфазный мостовой выпрямитель показывает только 95% коэффициента мощности и щедрые 30% тепловыделения. Конденсатор фильтра шины DC любого значения увеличивает КПД и снижает тепловыделение.

Схема работает на двойном периоде. Длительный период равен двум радианам. Небольшой период составляет N / 3, и повторяется в течение большого 6 раз. Небольшой период состоит из двух малых полупериодов p / 6, которые зеркально симметричны и поэтому достаточно разобрать схему на один малый полупериод.

Для случая, когда сопротивление нагрузки можно считать бесконечным, электромоторная сила в ответвлении с наибольшим периодом на этом отрезке замыкает диоды с меньшим периодом ЭДС на этом отрезке.

Рисунок 3 – электрическая схема ЛарионоваРисунок 4 – диаграмма сигнала на выходе схемы  Ларионова

Три полумоста, объединённые звездой

Выпрямитель со схемой «звезда» применяется в тех случаях когда необходимо добиться минимальных пульсаций в сигнале либо когда отсутствует возможность установки стабилизатора в цепь нагрузки. Это происходит в связи с тем что в данном выпрямителе амплитуда пульсаций не превышает 14% от выпрямленного сигнала. Площадь под интегральной кривой равна:

Средняя ЭДС равна:

то есть в корень(3) раз больше, чем в схемах «треугольник Ларионова» и «три параллельных полных моста» и вдвое больше, чем в схеме Миткевича.

Эквивалентная схема при этом представляет собой две последовательно включенные ветви, в одной из которых одна ЭДС и её сопротивление равно сопротивлению одной обмотки 3*r, в другой две параллельно включенные ЭДС с сопротивлением 3*r каждая, эквивалентное сопротивление двух параллельных ветвей равно 3*r/2. Эквивалентное активное внутреннее сопротивление всей цепи равно 3*r/2+3*r=9*r/2=4.5*r. В режимах, близких к холостому ходу (когда можно пренебречь нагрузкой) параллельно ветвям ЭДС в ветви с большим ЭДС обратному  диоду в ветви с меньшим ЭДС, таким образом изменяется эквивалентная схема. По мере увеличения нагрузки появляются и увеличиваются периоды, в которых обе ветви параллельно работают под симметричной нагрузкой. В режиме короткого замыкания сегменты параллельной работы увеличиваются до длины всего периода, но полезная мощность в этом режиме равна нулю. Частота пульсаций равна 6*f, где f— частота питающего напряжения.

Рисунок 5 – Мостовой трехфазный выпрямительРисунок 6 – диаграмма сигнала на выходе схемы трех полумостов объединенных звездой

Три полных моста параллельно

Площадь под интегральной кривой равна:

Средняя ЭДС равна:

то есть такая же, как и в схеме «треугольник Ларионова» и в корень(3) раз меньше, чем в схеме «звезда Ларионова».

В режиме холостого хода ЭДС в мосту с наибольшей на данном отрезке большого периода ЭДС закрывает диоды в мостах с меньшими на данном отрезке большого периода ЭДС. Эквивалентное внутреннее активное сопротивление при этом равно сопротивлению одного моста 3*r При увеличении нагрузки (уменьшении Rn) появляются и увеличиваются отрезки периода на которых два моста работают на нагрузку параллельно, эквивалентное внутреннее активное сопротивление на этих отрезках периода при этом равно сопротивлению двух параллельных мостов  1.5*r. Частота пульсаций равна 6*f, где f — частота сети.

Абсолютная амплитуда пульсаций равна:

Относительная амплитуда пульсаций равна:

Рисунок 7– электрическая схема трех полных мостов параллельноРисунок 8 – диаграмма напряжения трех полных мостов параллельно

Для чего нужен выпрямитель в электротехнике

Задача преобразования переменного напряжения в постоянное возложена на выпрямители. Это устройство широко применяется, и главные сферы использования выпрямляющих устройств в радио- и электротехнике:

• формирование постоянного тока для силовых электроустановок (тяговые подстанции, электролизные установки, системы возбуждения синхронных генераторов) и мощных двигателей постоянного тока;
• источники питания для электронных приборов;
• детектирование модулированных радиосигналов;
• формирование постоянного напряжения, пропорционального уровню входного сигнала, для построения систем автоматической регулировки усиления.

Полная область применения выпрямителей обширна, и перечислить её в рамках одного обзора невозможно.

Что такое выпрямитель напряжения и как он работает

Принцип работы выпрямителя напряжения основан на использовании полупроводниковых диодов. Когда переменный ток поступает на вход выпрямителя, диоды позволяют проходить только положительной полуволне переменного тока, в то время как отрицательная полуволна блокируется. Это приводит к тому, что на выходе выпрямителя формируется постоянный ток, имеющий ту же полярность, что и положительная полуволна входного переменного тока.

Виды выпрямителей напряжения	Область применения

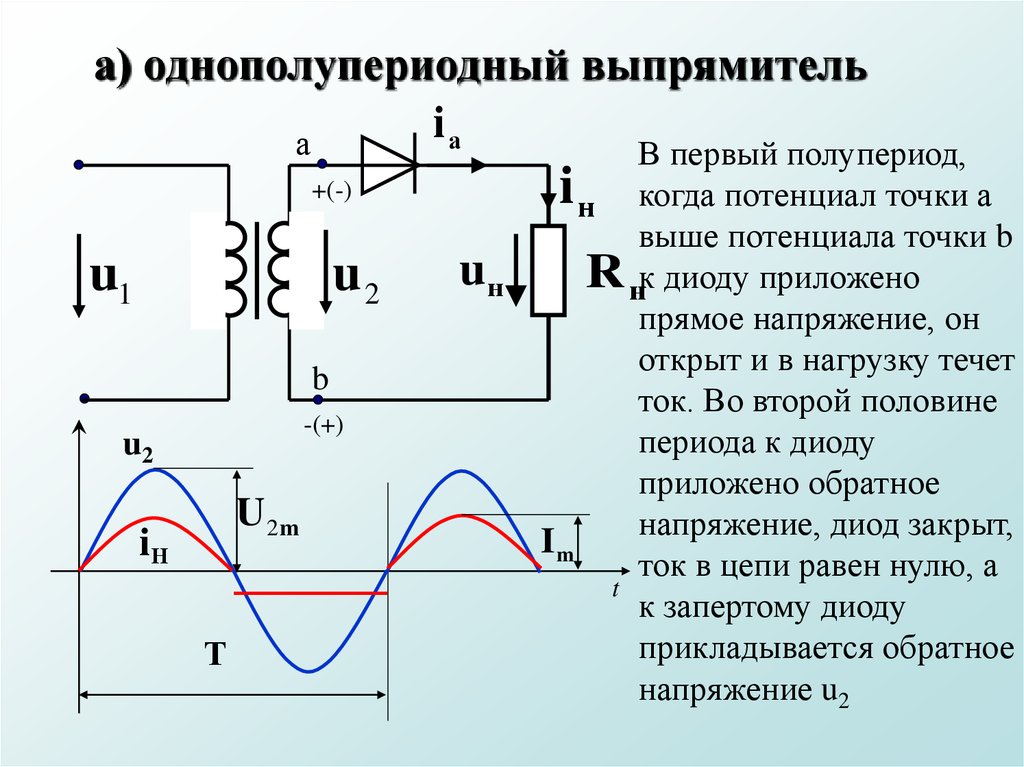

Полупериодный выпрямитель	Применяется в некоторых простых устройствах, таких как зарядные устройства для аккумуляторов.
Двупериодный выпрямитель	Применяется во многих бытовых электронных приборах, таких как телевизоры и компьютеры.
Мостовой выпрямитель	Наиболее распространенный тип выпрямителя, используется практически во всех устройствах, работающих на постоянном токе, включая зарядные устройства для мобильных устройств и системы питания компьютера.

Выпрямительы напряжения являются важной частью электронной инфраструктуры, обеспечивая преобразование переменного тока, получаемого из сети, в постоянный ток, который может быть использован для работы различных электронных устройств. Они играют ключевую роль в электротехнике и имеют широкий спектр применения во многих отраслях промышленности и быта

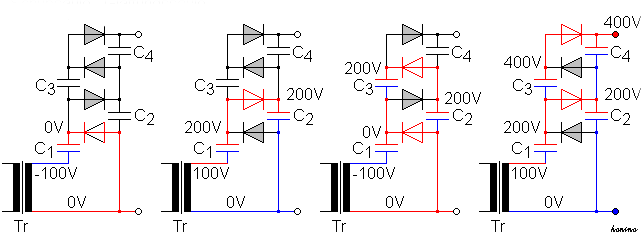

Принцип с двумя этапами

Обратите внимание на пиковое значение источника переменного напряжения + U s. Если предположить, что значение C конденсатора достаточно велико, чтобы, когда конденсатор заряжен, протекание тока не вызывает значительных изменений напряжения на конденсаторе , тогда работа каскада будет следующей:

1. Когда переменное напряжение равно -U _s  : конденсатор C ₁ заряжается через диод D ₁ до напряжения U _s (напряжение на конденсаторе равно U _s ).
2. Когда переменное напряжение равно + U _s  : потенциал C ₁ добавляется к потенциалу источника переменного напряжения. Следовательно, конденсатор C ₂ заряжается до напряжения 2U _s через диод D ₂ .
3. Когда переменное напряжение равно -U _s  : потенциал C ₁ упал до нуля. Это позволяет конденсатору C ₃ заряжаться через диод D ₃ при напряжении 2U _s .
4. Когда переменное напряжение равно + U _s  : потенциал C ₁ возрастает до 2U _s (как на втором этапе). Конденсатор С ₄ заряжается до напряжения 2U _сек . Выходное напряжение, сумма напряжений конденсаторов C ₂ и C ₄ , тогда составляет 4U _s .

Фактически, _для достижения постоянного напряжения C ₄ требуется больше циклов . Каждый дополнительный каскад, состоящий из двух диодов и двух конденсаторов , увеличивает выходное напряжение на величину входного переменного напряжения.

Разновидности выпрямителей для сварочных работ.

Эти выпрямители классифицируются по разным показателям: начиная от сферы применения и заканчивая конструкционными особенностями.

Так, в зависимости от области использования бывают бытовые, полупрофессиональные и профессиональные выпрямители, которые различаются рабочим напряжением.

Конструкционные особенности силовой части этих устройств определяют такие виды:

• тиристорные устройства;
• оборудование с дросселем насыщения;
• инверторные;
• регулируемы трансформатором;
• с транзисторным регулированием.

Разные типы выпрямительных устройств могут быть применены при разных способах сварки. Так, к примеру, для сваривания в среде защитных газов, а также под флюсом, сварщики выбирают выпрямители, имеющие жесткие внешние характеристики. В этих преобразователях могут применяться различные способы регулировки напряжения. Так, используют:

• витковую;
• магнитную;
• фазовую;
• импульсную.

Ручная дуговая сварка, обычно, осуществляется с использованием выпрямителей, имеющих падающие внешние характеристики. Эти характеристики формируются двумя способами, а именно:

1. Повышение сопротивления трансформаторов – часто встречается в выпрямителях, трансформаторы которых имеют магнитный шнур, подвижную либо разнесенную обмотку.
2. Использование обратной связи по току – этот способ встречается в таких типах выпрямителей, как тиристорный, инверторный, транзисторный.

Кроме того, существуют выпрямители универсального типа, т.е. они формируют жесткие и падающие внешние характеристики.

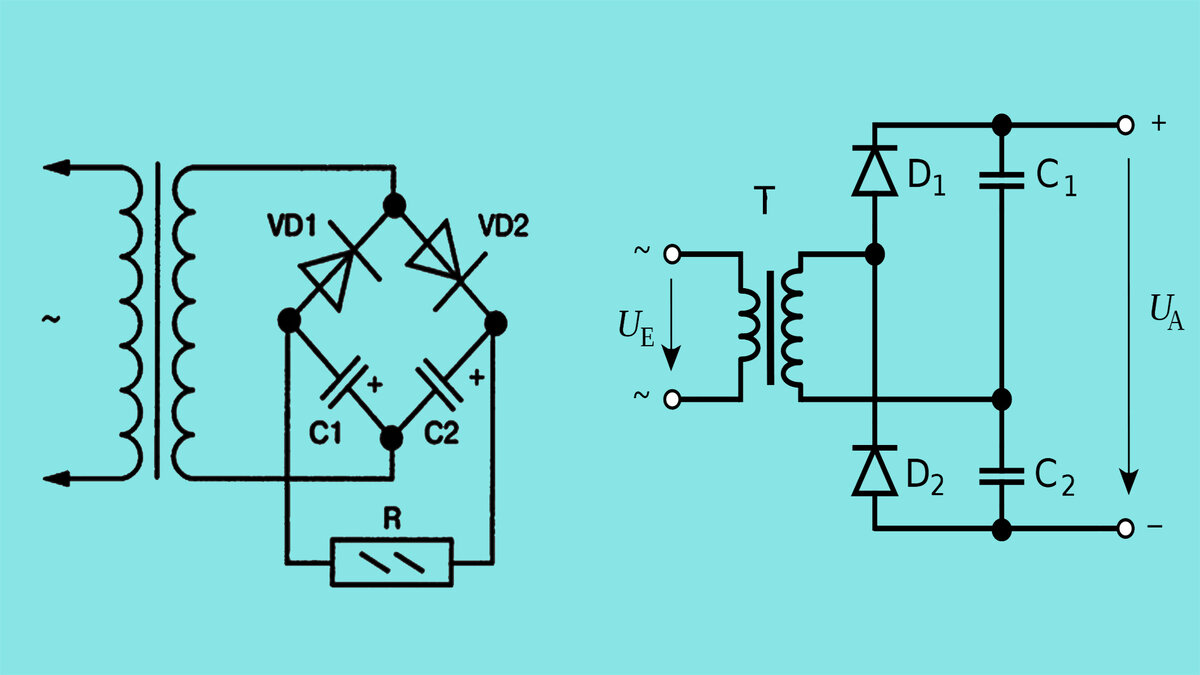

УМНОЖИТЕЛИ НАПРЯЖЕНИЯ

Предлагаем еще несколько схем умножения напряжения. Изображена мостовая двухтактная схема удвоения напряжения. В этой схеме частота пульсаций выпрямленного напряжения равна удвоенной частоте сети (fn=2fc), обратное напряжение на диодах в 1,5 раза больше выпрямленного, коэффициент использования трансформатора — 0,64. Ее можно представить в виде двух последовательно включенных однополупериодных схем, работающих от одной обмотки трансформатора и подключенных к общей нагрузке. Если среднюю точку (точку соединения конденсаторов) подключить к общему проводу, получится двухполярный источник с выходным напряжением ±U.Вторая схема удвоения напряжения показана на рисунке 2, который вы видите ниже:

В ней вход (вторичная обмотка трансформатора) и выход имеют общую точку, что в ряде случаев может оказаться полезным. Здесь в течение отрицательного полупериода входного напряжения конденсатор С1 заряжается через диод VD2 до напряжения, равного амплитудному значению U-1. Во время положительного полупериода диод VD2 закрыт, а конденсатор С1 оказывается включенным последовательно с вторичной обмоткой Т1, поэтому конденсатор С2 через диод VD1 заряжается до удвоенного значения напряжения. Добавив к данной схеме еще один диод и конденсатор, получим варианты утроителей напряжения, которые представлены на следущих рисунках:

Схему на рис.2 можно каскадировать и получать весьма высокие напряжения. Такой каскадный умножитель представлен на рисунке:

В этой схеме все конденсаторы, за исключением С1, заряжаются до удвоенного напряжения Ui (Uc=2Ui), а С1 заряжается только до Ui. Таким образом, рабочее напряжение конденсаторов и диодов получается достаточно низким. Максимальный ток через диоды определяется выражением:

lmax=2,1IH, где lH—ток, потребляемый нагрузкой.

Необходимая емкость конденсаторов в этой схеме определяется по приближенной формуле:

С=2,85N*Iн/(Кп*Uвых), Мкф

где N—кратность умножения напряжения; IН — ток нагрузки, мА; Кп — допустимый коэффициент пульсаций выходного напряжения, %; Uвыlx—выходное напряжение, В.

Емкость конденсатора С1 необходимо увеличить в 4 раза по сравнению с расчетным значением (хотя в большинстве случаев хватает и двух-трех- кратного увеличения). Конденсаторы должны быть с минимальным током утечки (типа К73 и аналогичные).

Умножать напряжение можно и с помощью мостовых выпрямителей. Схема ниже на рисунке 6:

Здесь удобно взять малогабаритные выпрямительные мосты, например, серий RB156, RB157 и аналогичные. Конденсаторы СЗ. С6 (и далее) — емкостью 0,22. 0,56 мкФ. Следует учитывать возрастание напряжения на обкладках конденсаторов и соответствующим образом выбирать их рабочее напряжение. Это же относится и к конденсаторам фильтра С1, С2.

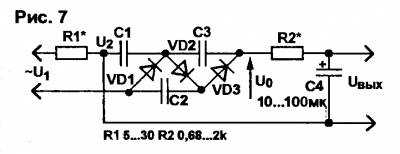

При совсем малых токах нагрузки можно воспользоваться схемой одно- полупериодного умножителя:

В зависимости от необходимого выходного напряжения Uвых=0,83Uo определяется количество каскадов N по приближенной формуле:

N=0.85U0/U1

где U1 — входное напряжение.

Емкость С конденсаторов С1. СЗ рассчитывается: С=34Iн*(Т+2)/U2 где lH —ток нагрузки умножителя; U2 — падение напряжения на R1 (обычно выбирается в пределах 3. 5% от U-1).

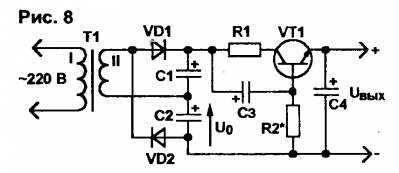

Снизить коэффициент пульсаций в умножителях напряжения можно с помощью транзисторных фильтров (рис.8),

Которые существенно уменьшают пульсации и шумы выходного напряжения и характеризуются весь малыми массогабаритными показателями. Сейчас выпускаются мощные транзисторы с допустимым напряжением 1,5 кВ и выше при токе нагрузки до 10 А. Диоды выбираются из условия Uобр=1,5U0 и Iмакс=2Iвых — Емкость С конденсаторов С1, С2 рассчитывается по приближенной формуле:

С=125Iн/U0

Сопротивление резистора R1 выбирается в пределах 20. 100 Ом. Емкость конденсатора СЗ определяется из выражения:

где m — число фаз выпрямителя (т=2); fc — рабочая частота умножителя (fc=50 Гц).

Сопротивление R2 подбирается экспериментально (в пределах 51. 75 кОм), поскольку оно зависит от коэффициента усиления по току транзистора VT1. В фильтре можно использовать отечественные транзисторы КТ838, КТ840,КТ872, КТ834 и аналогичные.

Форум по обсуждению материала УМНОЖИТЕЛИ НАПРЯЖЕНИЯ

Предусилитель со стерео темброблоком для усилителя мощности, собранный на ОУ 4558.

Современная беспроводная связь — эволюция приёмо-передающей аппаратуры и внедрение цифровой обработки данных.

Кодовая кнопка для ограничения доступа к объектам, простая схема с реле на МК Attiny13.

Использование

После изучения схемы двухполупериодного выпрямителя и остальных видов, следует разобраться с применением этих устройств. Обычно их мастерят для применения в следующих механизмах:

• двигателей воздушных, водных и транспортных средств, а также буровых установок и станков;
• сварочных установок;
• механизмов для фильтрации воздуха и воды;
• передачи энергии на дальние расстояния;
• получения цветных металлов и нанесения финишных покрытий на установки.

Обычно выпрямители устанавливают в транзисторные схемы и маломощные аппараты. Автолюбители часто применяют их при тюнинге своего авто.
