Важность время-токовой характеристики
Некоторые электрические приборы имеют высокий пусковой ток при включении. Его значение бывает выше номинального тока автомата, но действует он краткое время. Для электрического кабеля такой ток не представляет опасности (если его величина в разумных пределах соотносится с типом кабеля), но автомат может срабатывать при пусковом токе, воспринимая это как перегрузку.
Для того чтобы не происходило постоянных отключений из-за запуска устройств с высокими пусковыми токами, автоматы имеют разделение на типы по время-токовой характеристике.
Конструктивно автоматический выключатель состоит из двух расцепителей: электромагнитного и теплового.
Электромагнитный расцепитель предназначен для отключения устройства при коротком замыкании. Для работы такого механизма отключения в автомате используется электромагнитная катушка и соленоид. При многократном превышении значения электрического тока появляется магнитное поле в катушке, та задействует соленоид и он отключает автомат.
Автоматические выключатели имеют характеристику по току короткого замыкания (предельный ток отключения), которая по номиналу бывает в 3, 4,5, 6 и 10кА. Для бытовых целей при устройстве защиты в квартире или доме чаще всего применяют автоматы с номиналом тока КЗ 6кА.
Тепловой расцепитель – это пластина, состоящая из двух различных металлов. При длительной нагрузке, превышающей номинальный ток, эта пластина нагревается, выгибается, воздействует на рычаг расцепителя и устройство отключается. Главная задача такого механизма – защищать линию от долговременных перегрузок выше номинального тока автомата.
Чтобы не думать о том, какую нагрузку включить в розетку, не рассчитывать постоянно суммарную мощность приборов и не думать о пусковых токах была придумана характеристика по времени-току.
Данная характеристика показывает время и ток, которые влияют на отключение аппарата. На автоматах она указывается буквой В, С или D.
Автоматические выключатели с одинаковыми номиналами и различной время–токовой характеристикой будут отключаться в разное время и с разным током превышения.
Такое разделение автоматов является очень удобным и позволяет уменьшить количество ложных отключений.
В соответствии с ГОСТ Р 50345-2010 существует три стандарта время-токовых характеристик:
- B – превышение в 3 — 5 раз от номинального тока, самые чувствительные автоматы имеют такую характеристику и применяются в сетях с приборами не имеющими больших пусковых токов.
- C – превышение в 5 — 10 раз от номинального тока, самая популярные автоматы с такой характеристикой, они используются в квартирах и частных домах.
- D – превышение в 10 — 20 раз от номинального тока, используется для защиты сетей с оборудованием имеющим высокие пусковые токи и кратковременные перегрузки.
Недопустимые ошибки при покупке
Существует несколько ошибок, которые могут допустить электрики-новички при выборе автоматического выключателя по силе тока и нагрузке. Если Вы неправильно выберите защитную автоматику, даже немного «промахнувшись» с номиналом, это может повлечь за собой множество неблагоприятных последствий: срабатывание автомата при включении электроприбора, электропроводка не выдержит токовые нагрузки, срок службы выключателя быстро сократиться и т.д.
Первое и самое важное, что вы должны знать — во время заключения договора новые абоненты заказывают энергетическую мощность своего присоединения. От этого технический отдел производит расчет и выбирает в каком месте будет происходить подключение и сможет ли оборудование, линии, ТП выдержать нагрузку
Также по заявленной мощности рассчитывается сечение кабеля и номинал защитного автомата. Для квартирных абонентов недопустимо самовольное увеличение нагрузки на ввод без его модернизации, поскольку по проекту уже заявлена мощность и проложен питающей кабель. В общем номинал вводного автомата выбираете не вы, а технический отдел. Если в итоге вы захотите выбрать более мощный автоматический выключатель, все должно согласовываться.
Всегда ориентируйтесь не на мощность бытовой техники, а на электропроводку. Не стоит осуществлять выбор автомата только по характеристикам электроприборов, если проводка старая. Опасность в том, что если, к примеру, для защиты электроплиты Вы выберите модель на 32А, а сечение старого алюминиевого кабеля способно выдержать только ток в 10А, то Ваша проводка не выдержит и быстро расплавиться, что станет причиной короткого замыкания в сети. Если же Вам нужно выбрать мощный коммутационный аппарат для защиты, первым делом на новую, более мощную.
Если, к примеру, при расчете подходящего номинала автомата по рабочему току у Вас вышло среднее значение между двумя характеристиками – 13,9А (не 10 и не 16А), отдавайте предпочтение большему значению только в том случае, если Вы знаете, что проводка выдержит токовую нагрузку в 16А.
Для дачи и гаража лучше выбрать автоматический выключатель помощнее, т.к. здесь могут использоваться сварочный аппарат, мощный погружной насос, асинхронный двигатель и т.д. Лучше заранее предусмотреть подключение мощных потребителей, чтобы потом не переплачивать на покупке коммутационного аппарата большего номинала. Как правило, 40А вполне хватает для защиты линии в бытовых условиях применения.
Желательно подобрать всю автоматику от одного, качественного производителя. В этом случае вероятность какого-либо несоответствия сводится к минимуму.
Покупайте товар только в специализированных магазинах, а еще лучше – у официального дистрибьютора. В этом случае Вы вряд ли выберите подделку и к тому же, стоимость изделий у прямого поставщика, как правило, немного ниже, чем у посредников.
Расчет сечения провода электропроводки по мощности подключаемых электроприборов
Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.
Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.
Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.
Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.
Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:
7 А + 8 А + 3 А + 4 А = 22 А
С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.
Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В
При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.
Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В
Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность
Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.
Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.
Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

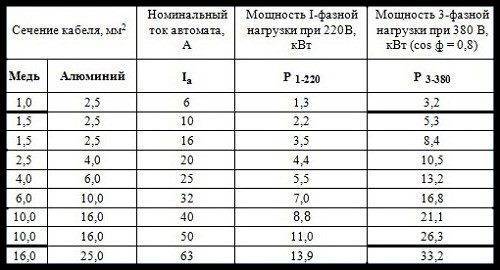

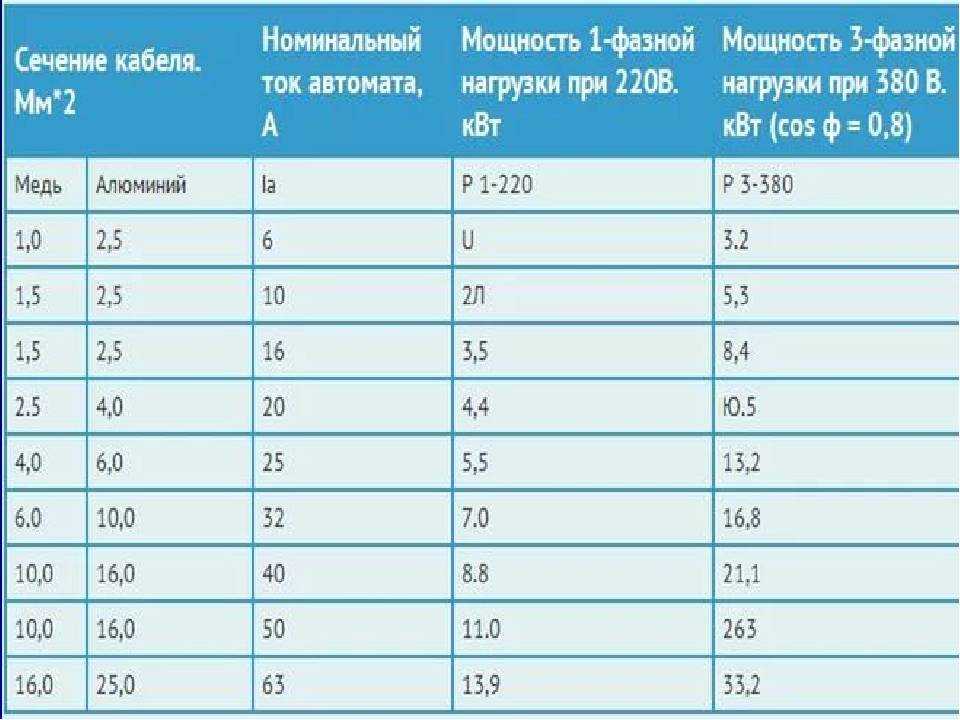

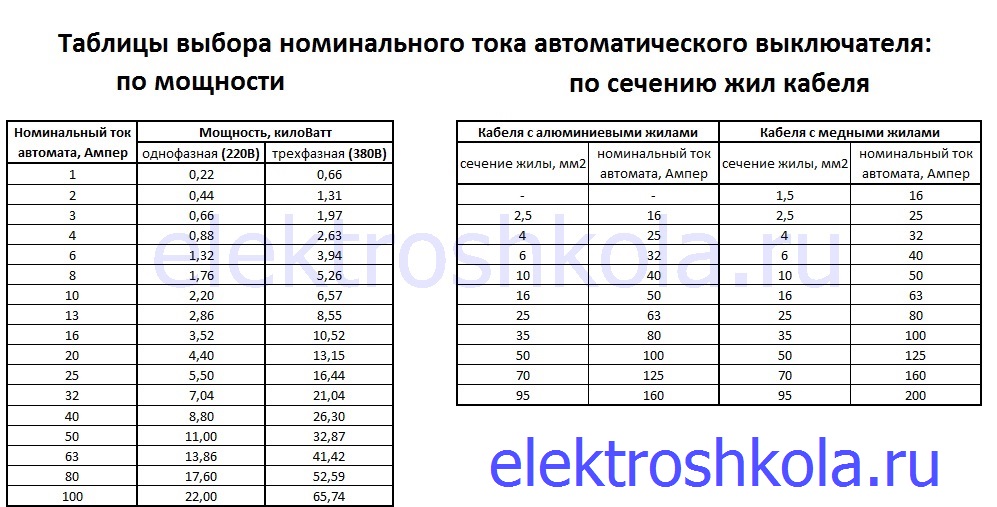

Номиналы автоматических выключателей по току
Чтобы выбрать правильные номиналы для домашних и производственных автоматических выключателей, используется специальная таблица:
| Номинал автоматического выключателя по току (А) | Мощность в 1-фазной сети (кВт) | Мощность в 3-фазной сети (кВт) | Допустимое сечение провода (мм2) | |
|---|---|---|---|---|
| медь | алюминий | |||
| 1 | 0,2 | 0,5 | 1 | 2,5 |
| 2 | 0,4 | 1,1 | 1 | 2,5 |
| 3 | 0,7 | 1,6 | 1 | 2,5 |
| 4 | 0,9 | 2,1 | 1 | 2,5 |
| 5 | 1,1 | 2,6 | 1 | 2,5 |
| 6 | 1,3 | 3,2 | 1 | 2,5 |
| 8 | 1,7 | 5,1 | 1,5 | 2,5 |
| 10 | 2,2 | 5,3 | 1,5 | 2,5 |
| 16 | 3,5 | 8,4 | 1,5 | 2,5 |
| 20 | 4,4 | 10,5 | 2,5 | 4 |
| 25 | 5,5 | 13,2 | 4 | 6 |
| 32 | 7 | 16,8 | 6 | 10 |
| 40 | 8,8 | 21,1 | 10 | 16 |
| 50 | 11 | 26,3 | 10 | 16 |
| 63 | 13,9 | 33,2 | 16 | 25 |
| 80 | 17,6 | 52,5 | 25 | 35 |
| 100 | 22 | 65,7 | 35 | 50 |
Рассчитать номиналы автоматических выключателей также очень просто. Нужно выделить группу приборов, к примеру, это будет чайник, лампа, холодильник, после чего нужно узнать их мощность для определения номинальной силы тока.
- Воспользуемся законом Ома: I=P/U, где:
- I – сила тока, потребляемого оборудованием (А);
- P – мощность оборудования (Вт);
- U – напряжение электросети (В).
Например, рассмотрим автомат 16 ампер сколько киловатт выдерживает. По таблице выше, видим, что мощность в однофазной сети составляет 3,5 кВт. Автоматы с такими номиналами ставят на отдельные группы розеток, которые выдержат современный масляный обогреватель (Max 2,5 кВт) или электрочайник (Max 2,0 кВт), но не оба эти электроприбора одновременно.
Небольшое завышение параметров вреда не принесет, а от занижения может произойти замыкание и пожар. Специалисты рекомендуют при большом количестве ампер использовать не один мощный автомат, а несколько со средним номиналом – так обеспечивается большая надежность работы.
Правила выбора номинала
Геометрия внутриквартирных и домовых электрических сетей индивидуальна, поэтому типовых решений по установке выключателей определенного номинала не существует.
Общие правила расчета допустимых параметров автоматов достаточно сложны и зависят от многих факторов. Необходимо учесть их все, иначе возможно создание аварийной ситуации.
Вычисление показателей
Расчет мощности при выборе автомата проводится так. Например, все монтажные работы выполнены электрическим кабелем с сечением 3,0 и максимальной силой 25А.
Общая мощность приборов равна: микроволновая печь 1,5 kW, электрочайник 2,1 kW, холодильник 0.7 kW, телевизор 0.5 kW. Суммарная мощность получается равной 4,7 kW или же 4.7 * 1000 W.
Чтобы мощность в каждой цепи было проще рассчитать, нагрузку разделяют на группы. Оборудование наибольшей мощности подключают отдельно. Не стоит пренебрегать нагрузкой малой мощности, поскольку при расчетах в сумме может получиться существенный результат.
Для вычисления используем формулу: мощность / напряжение. Итого 21,3 А. Потребуется УЗО или дифавтомат с граничным потреблением 25А, не более. Если количество потребителей более двух, то суммарную мощность следует умножать на 0,7, для корректировки данных. При нагрузке три и более – на 1,0.
Понижающие коэффициенты для некоторых приборов:
- холодильное оборудование от 0,7 до 0,9, в зависимости от характеристик мотора;
- подъёмные устройства и лифты 0,7;
- оргтехника 0,6;
- люминесцентные лампы 0,95;
- лампы накаливания 1,1;
- тип ламп ДРЛ 0,95;
- неоновые газовые установки 0,4.
Понижение мощности обусловлено тем, что не все приборы могут быть включены одновременно.
По значению рабочего тока нагрузки подбирается автомат. Номинал автомата должен быть чуть меньше рассчитанного значения тока, но допускается выбирать и немного большие значения.
Определяемся с номиналом
Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.
На каждую линию требуется правильно выбрать автомат защиты
Исходя из этого, алгоритм выбора автомата защиты прост:
- Рассчитываете сечение проводки для конкретного участка.
- Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
- Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.
Пример
Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.
| Сечение жил медных проводов | Допустимый длительный ток нагрузки | Максимальная мощность нагрузки для однофазной сети 220 В | Номинальный ток защитного автомата | Предельный ток защитного автомата | Примерная нагрузка для однофазной цепи |
| 1,5 кв. мм | 19 А | 4,1 кВт | 10 А | 16 А | освещение и сигнализация |
| 2,5 кв. мм | 27 А | 5,9 кВт | 16 А | 25 А | розеточные группы и электрический теплый пол |
| 4 кв.мм | 38 А | 8,3 кВт | 25 А | 32 А | кондиционеры и водонагреватели |
| 6 кв.мм | 46 А | 10,1 кВт | 32 А | 40 А | электрические плиты и духовые шкафы |
| 10 кв. мм | 70 А | 15,4 кВт | 50 А | 63 А | вводные линии |
В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм 2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.
Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.
Расчет по мощности
Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.
Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.
Формула для вычисления тока по суммарной мощности
После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.
Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников
Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным
Подбираем номинал автоматического выключателя
Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:
- 6 А – 1,2 кВт;
- 8 А – 1,6 кВт;
- 10 А – 2 кВт;
- 16 А – 3,2 кВт;
- 20 А – 4 кВт;
- 25 А – 5 кВт;
- 32 А – 6,4 кВт;
- 40 А – 8 кВт;
- 50 А – 10 кВт;
- 63 А – 12,6 кВт;
- 80 А – 16 кВт;
- 100 А – 20 кВт.
С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.
При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:
- электросауна (12 кВт) — 60 А;
- электроплита (10 кВт) — 50 А;
- варочная панель (8 кВт) — 40 А;
- электроводонагреватель проточный (6 кВт) — 30 А;
- посудомоечная машина (2,5 кВт) — 12,5 А;
- стиральная машина (2,5 кВт) — 12,5 А;
- джакузи (2,5 кВт) — 12,5 А;
- кондиционер (2,4 кВт) — 12 А;
- СВЧ-печь (2,2 кВт) — 11 А;
- электроводонагреватель накопительный (2 кВт) — 10 А;
- электрочайник (1,8 кВт) — 9 А;
- утюг (1,6 кВт) — 8 А;
- солярий (1,5 кВт) — 7,5 А;
- пылесос (1,4 кВт) — 7 А;
- мясорубка (1,1 кВт) — 5,5 А;
- тостер (1 кВт) — 5 А;
- кофеварка (1 кВт) — 5 А;
- фен (1 кВт) — 5 А;
- настольный компьютер (0,5 кВт) — 2,5 А;
- холодильник (0,4 кВт) — 2 А.
Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.
Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.
На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.
Формула расчета мощности электрического тока
Согласно закону Ома, сила тока(I) пропорциональна напряжению(U) и обратно пропорциональна сопротивлению(R), а мощность(P) рассчитывается как произведение напряжения и силы тока. Исходя из этого, ток в участке сети рассчитывается: I = P/U.
В реальных условиях в формулу добавляется еще одна составляющая и формула для однофазной сети приобретает вид:
где U для трехфазной сети принимается 380 В, cos φ – это коэффициент мощности, отражающий соотношение активной и реактивной составляющих сопротивления нагрузки.
Для современных блоков питания реактивная компонента незначительна, величину cos φ можно принимать равной 0,95. Исключение составляют мощные трансформаторы (например, сварочные аппараты) и электродвигатели, они имеют большое индуктивное сопротивление. В сетях, где планируется подключение подобных устройств, максимальную силу тока следует рассчитывать с использованием коэффициента cos φ, равного 0,8 или рассчитать силу тока по стандартной методике, а потом применить повышающий коэффициент 0,95/0,8 = 1,19.
Подставив действующие значения напряжения 220 В/380 В и коэффициента мощности 0,95, получаем I = P/209 для однофазной сети и I = P/624 для трехфазной сети, то есть в трехфазной сети при одинаковой нагрузке ток втрое меньше. Никакого парадокса тут нет, так как трехфазная проводка предусматривает три фазных провода, и при равномерной нагрузке на каждую из фаз она делится натрое. Поскольку напряжение между каждым фазным и рабочим нулевым проводами равно 220 В, можно и формулу переписать в другом виде, так она нагляднее: I = P/(3*220*cos φ).
Нюансы
В основном, вопросов с подбором пакетника по сечению кабеля у читателей не должно возникнуть, но есть некоторые тонкости, которые мы не упомянули выше.
- Автомат с каким типом электромагнитного расцепителя выбрать В быту чаще всего используются автоматы категории «В» и «С». Обусловлено это максимально быстрым срабатыванием пакетных выключателей при превышении номинального тока. Это крайне актуально при использовании таких приборов как электрочайники, тостеры и утюги. В зависимости от типа используемой техники следует выбирать определенную категорию, желательно отдать предпочтение выключателям категории «В».
- Автомат с какой максимальной мощностью отключаемой способности выбрать Зависит от места расположения ввода электричества с подстанции в квартиру, если в непосредственной близости, то стоит выбирать с отключаемой способностью в 10000 ампер, в остальном же для городских квартир хватает устройств на 5000–6000 ампер. Можно перестраховаться и выбрать вариант в 10000 ампер, в конечном счете данный показатель влияет лишь на то, будет ли работоспособен автомат после короткого замыкания.
- Какой тип провода выбрать: алюминий или медь Настоятельно не рекомендуем приобретать алюминиевые проводники. Медная проводка более надежная и способна выдерживать более высокие токи.
Выбор автоматического выключателя. ВТХ.
Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.
Время токовые характеристики автоматических выключателей B C D.
Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:
- B — от 3 до 5 ×In;
- C — от 5 до 10 ×In;
- D — от 10 до 20 ×In.
In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:
- Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
- Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
- Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.
Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.
Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.
Селективность автоматических выключателей.
Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
- Выбор номинального тока автоматического выключателя;
- выбор характеристики автоматического выключателя;
Характеристики автоматических выключателей.
Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.
Выбор автоматического выключателя. Полюсы автоматов.
Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:
Для сети 230 В:
- Однополюсные;
- двухполюсные.
Для сети 400 В (380В):
- Трёхполюсные;
- четырёхполюсные.
Выбор автоматических выключателей по количеству полюсов.
С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.
Выбор автоматического выключателя. Производители автоматов.
Выбор автоматического выключателя по производителю.
Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:
- ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
- Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
- Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.
А вот автоматические выключатели среднего ценового сегмента:
- Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
- Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.
В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.
- Мы в TELEGRAM;
- Мы в Instagram;
- Мы на YouTube;
Каким производителям стоит доверять
Выбор автомата делают с учетом фирмы-производителя. К популярным и качественным брендам относятся: АВВ, Schneider Electric, Legrand и некоторые другие. Доступную продукцию с бюджетными ценами производят фирмы EKF, IEK, TDM и другие. В работе многие изделия ведут себя практически одинаково, поэтому не всегда следует платить лишние деньги за бренд при одинаковом качестве продукции. Изделия фирмы Schneider Electric могут стоить в 3-5 раз дороже IEK.
TDM — изделие производится в Китае двумя сериями: ВА 47-29 и ВА 47-63. ВА 47-29 имеет на корпусе насечки для пассивного охлаждения. Можно опломбировать устройство специальными заглушками, продающимися отдельно. ВА 47-63 выпускаются без охлаждающих насечек. Цена всех изделий в пределах 130 руб.
Китайская фирма «Энергия» выпускает те же серии, что и TDM, но с боковыми углублениями и индикатором включения. Серия 47-63 без индикатора и углублений на корпусе.

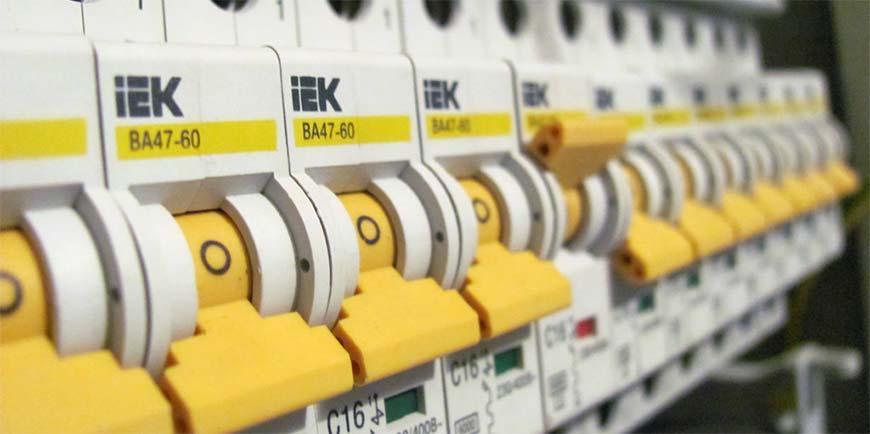

Продукция IEK (Китай) завоевала большую популярность покупателей, как и изделия фирм DEKraft и EKF.
КЭАЗ — завод в Курске, выпускающий изделия серий ВМ63 и ВА 47-29. В комплект выключателей входят пломбы, имеется индикация включенного состояния.
Венгерские изделия GE имеют ощутимый вес и большую популярность.
Moeller производятся в Сербии и в Австрии, являются аналогами китайских автоматов защиты, но имеют более высокое качество сборки.
Schneider Electric выпускает несколько серий продукции. Стоимость в пределах 150-180 руб. Альтернативой является продукция фирмы Legrand TX.
В России многие электрике любят продукцию компании АВВ (Германия), которая отличается высоким качеством и надежностью. Выпускается две серии: S (промышленная серия) и SH (бытовая серия). Стоят изделия 250-300 руб.
Автоматический выключатель необходим в электрической цепи любой сети. Для правильного выбора нужно посчитать общую нагрузку и получить предельный ток. Свериться с таблицей и убедиться, что сечение провода и номинал автомата соответствуют друг другу. Правильно выбранный автоматический выключатель исключает возможность возникновения пожара из-за оплавления проводов или короткого замыкания в сети.
Модульные выключатели нагрузки: устройство, отличия от автоматов, особенности выбора и применения
Какой автоматический выключатель ставить на ввод в квартиру и частный дом?
Проходные выключатели: подробные схемы подключения и монтажа
Что такое дифференциальный автомат?
Как работает сенсорный выключатель — схемы подключения
Как собрать электрический распределительный щиток для квартиры
Расчет автоматического выключателя
Выбирать автоматы можно с расчетом по току нагрузки или сечению электропроводки.
Расчет автомата по току
Подсчитываем всю мощность нагрузок на автомат. Плюсуем мощности всех потребителей электричества, и по следующей формуле:
I = P/U
получаем расчетный ток автомата.
P- суммарная мощность всех потребителей электричества
U – напряжение сети
Округляем расчетную величину полученного тока в большую сторону.
Расчет автомата по сечению электропроводки
Чтобы выбрать автомат можно воспользоваться таблицей 1. Выбранный по сечению электропроводки ток, уменьшают до нижней величины тока автомата, для снижения нагрузки электропроводки.
Выбор номинального тока по сечению кабеля. Таблица №1
Для розеток автоматы берут на ток 16 ампер, так как розетки рассчитаны на ток 16 ампер, для освещения оптимальный вариант автомата 10 ампер. Если вы не знаете сечение электропроводки, тогда его нетрудно рассчитать по формуле:
S – сечение провода в мм²
D – диаметр провода без изоляции в мм
Второй метод расчета автоматического выключателя является более предпочтительным, так как он защищает схему электропроводки в помещении.
Помогла вам статья?
ДаНет
