Как правильно вязать арматуру для ленточного фундамента

Основное: как правильно вязать стальную арматуру для ленточного фундамента домостроения?

Наиболее распространен ручной способ вязки с применением подручных мехсредств. В их роли выступают плоскогубцы или вязальный крючок. Кроме инструмента нужны фиксаторы и расходный материал в виде стальной проволоки или пластиковых хомутов. Проволока выпускается двух видов:

1. Оцинкованная.
2. Из черного металла.

Строители, знающие, как и чем правильно армировать стандартный ленточный фундамент, подсказывают: когда арматура будет погружена в бетон полностью, то выбирают обычную проволоку, а если планируется основание с выводом связывающих элементов – используют прокат с цинковой оболочкой. Металлический прокат связывают металлической проволокой, а композитный – пластиковыми хомутами. Не стоит менять стальной прокат на гибкий ПХВ – особой выгоды не будет, а вот, в прочности конструкции можно проиграть.

Есть еще один способ – вязка с применением специальных электроинструментов. Сюда относят насадку-крючок для дрели и вязальный пистолет. Последний представляет собой профессиональный механизм, и приобретать его для единовременного использования нерентабельно. Сборка каркаса при помощи электросварки мало того, что требует наличия оборудования и навыков, но к тому же лишает конструкцию гибкости и подвижности.

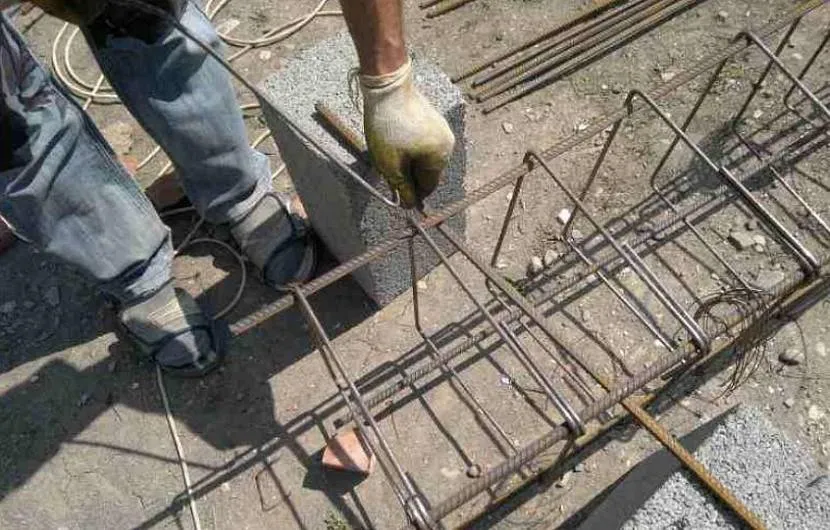

Технологии вязки каркаса

Начинать работу лучше с короткого участка фундаментного основания, это позволит «набить руку» и далее продвигаться увереннее. На ровной площадке следует расположить два длинных линейных прута, выровняв их концы. На расстоянии 15-20 см от торцов привязать поперечные распорки, остальные элементы крепятся с шагом около 50 см. Для вязки нарезается проволока длиной около 20 см.

Первый способ

• Согнуть проволоку пополам.
• Считая от петли, выгнуть проволоку вокруг пальца на одну треть.
• Наложить готовую деталь на узел соединения и захватить петлю крючком.
• Провернуть инструмент вокруг оси и захватить им другой конец проволоки, потянув при этом проволоку на себя.
• Сделать 4-5 оборотов.
• Вытянуть цангу и загнуть или обрезать концы.

Мастера, которые вяжут арматуру для монолитного ленточного фундамента много лет, уверяют, что количество оборотов определяется опытным путем. Обвязка не должна быть слишком натянута, и вместе с тем, слабое крепление также не приветствуется.

Второй способ

• Проволочную заготовку сложить пополам.
• Прижать проволоку к арматурному стержню и завернуть ее концы на себя.
• Вставить в петлю крючок и провернуть его 4-5 раз.
• Концы проволочной заготовки загнуть или обрезать.

Каркасная конструкция после этого получается довольно надежной, а монолитная основа – прочной и долговечной.

Третий способ

• Сложить отрезок проволоки пополам.
• Завести заготовку снизу скрепляемого узла.
• Крючком захватить петлю.
• Загнуть через цангу оставшиеся концы.
• Образовавшуюся петлю провернуть 4-5 раз.

Метод дает возможность жесткой фиксации перекрестных узлов. Остается только выполнить расчет количества цемента для заливки основания.

Четвертый метод

• Свернуть проволочную заготовку вдвое.
• Установить крючок в петлю и захватить им же второй конец заготовки.
• Завернуть проволоку вниз, одновременно перекидывая ее через цангу.
• Натянуть крючок на себя и провернуть 4-5 раз.

Способ доступен для новичков, а также используется при работе с полуавтоматической винтовой цангой или с шуруповертом с насадкой.

Собранный каркас должен быть дистанцирован от опалубки на расстояние не менее 50 мм. Для этого используют полые пробки, пластиковые стержни или любой доступный гидрофобный материал. В некоторых случаях имеет смысл организовать подготовку бетоном М100 и укладывать на него армирование. После застывания устанавливается готовый каркас с последующей окончательной заливкой основания.

Плюсы и минусы составляющих фундаментных оснований

Бетон – особый строительный материал, после замешивания приобретающий текучую структуру и твердеющий спустя какое-то время после заливки в опалубку. На его основе изготавливаются различные опорные конструкции (фундаментные основания). Текучий материал после застывания приобретает следующие свойства:

• прочность;
• долговечность;
• способность выдерживать большие нагрузки;
• устойчивость к колебаниям температуры.

При исследовании проблемы придется учесть имеющиеся у бетонного материала отрицательные свойства, основное из которых – хорошая гигроскопичность (способность впитывать влагу). Поэтому при обустройстве фундаментов погружаемое в грунт основание и прилегающая к земле часть (цоколь) подлежат гидроизоляции, защищающей материал от прямого контакта с грунтом. Делается это еще и потому, что в зимнюю пору при замерзании влага расширяется и способна разорвать бетонную заливку изнутри.

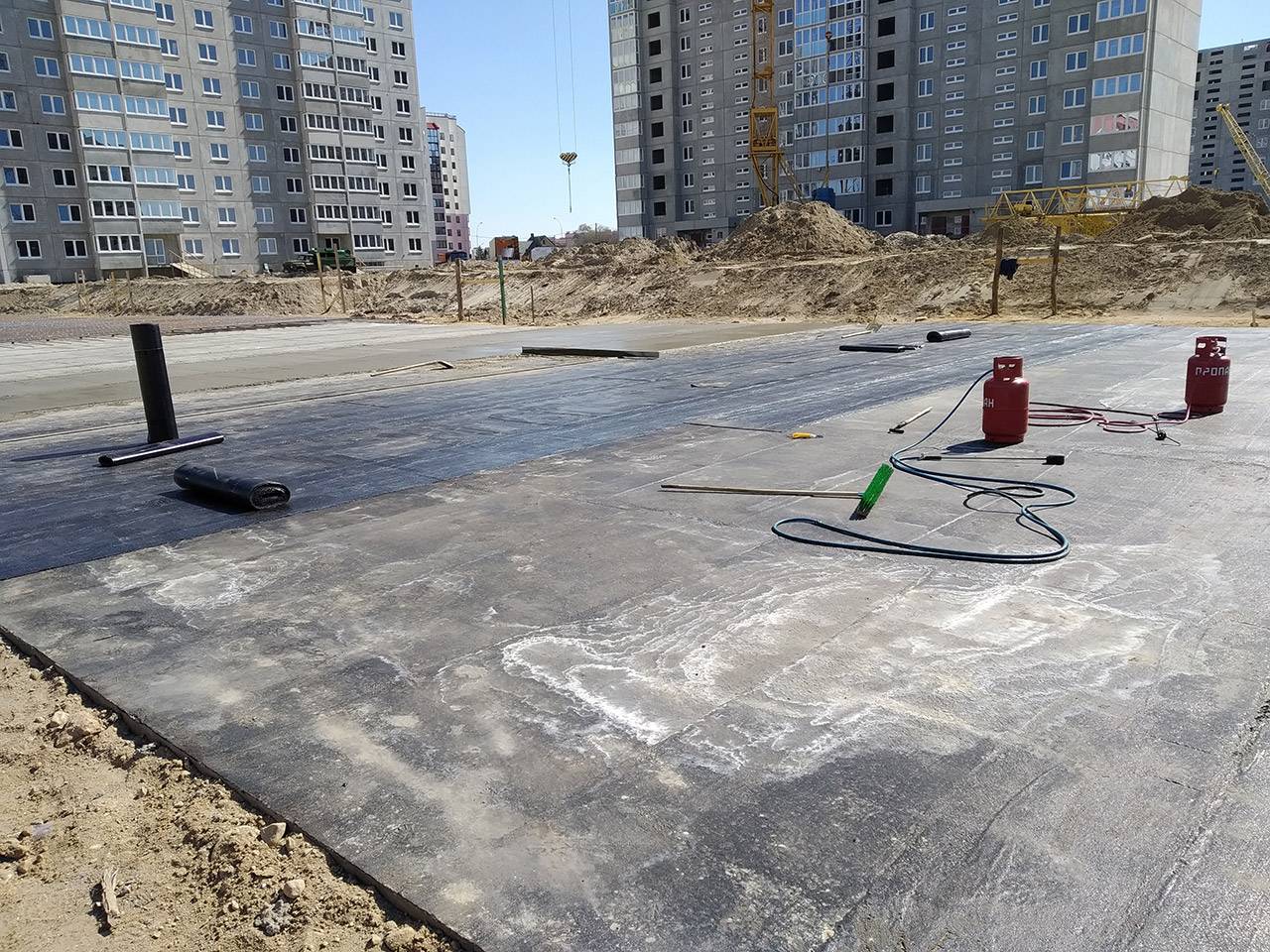

Пример устройства рулонной гидроизоляции перед армированием плитного фундамента.

Еще один существенный недостаток бетона – зависимость прочностных показателей от направления действующих на него нагрузок. Выдерживая значительные прямые давления, на растяжку этот материал “работает” плохо. Последнее означает, что залитая бетонная лента способна выдерживать высокие внешние нагрузки. При этом внутренние напряжения, исходящие из центра наружу, со временем могут разрушить ее.

Расчет арматуры для армирования фундамента

Есть методики, позволяющие точно проводить расчет армирования любых строительных конструкций, но человеку, не так недавно закончившему школу и не сталкивающемуся большую часть жизни с проектным сектором строительных технологий, эти математические выкладки могут оказаться слишком сложными и непонятными. Поэтому имеет смысл все упростить и использовать некий облегченный, унифицированный подход, позволяющий определить нужный диаметр арматуры для воплощения задуманного проекта без опасения за его качество. И при этом не допустить излишних расходов.

Тут все просто. Если готовится основание под какие-то легкие, невысокие стены вроде деревянных и каркасных или вообще вспомогательных построек, то вполне возможно обойтись прутьями диаметром в 10 мм. Но если стены будут уже пусть легкими, но двухэтажными или одноэтажными кирпичными, то стоит брать прокат уже диаметром 12 мм. Ну а для тяжелых двухэтажных стен на основную продольную арматуру стоит уже пускать прутья 18 мм в диаметре. Для поперечных и вертикальных связей достаточно 10 – 12 мм.

Если грунт под фундаментом сложный, неоднородный, то толщину продольных связей лучше довести до 24 мм.

Если остались какие-то сомнения или хочется просчитать все элементы конструкции максимально досконально и точно, то можно обратиться к СНиПу 52-01-2003. Именно этот нормативный документ оговаривает все требования и нормы к арматуре железобетонных конструкций.

Важно обратить внимание на сталь, которая пошла на изготовление арматурного прута. В зависимости от используемой марки, прут имеет различную цену. И платить за него лишние деньги не имеет смысла

И платить за него лишние деньги не имеет смысла

Для большинства малоэтажных конструкций вполне достаточно низкоуглеродистого материала из основной конструкционной стали марки Ст3 или близкой ей по свойствам

И платить за него лишние деньги не имеет смысла. Для большинства малоэтажных конструкций вполне достаточно низкоуглеродистого материала из основной конструкционной стали марки Ст3 или близкой ей по свойствам.

Но важно знать, как собираются закреплять всю конструкцию в пространстве до заливки бетоном – варить или вязать. О чем более подробно будет чуть ниже. Пока же следует уяснить, что сваривать между собой можно только ту арматуру, в маркировке которой присутствует буква С

Но этот вариант существенно дороже и не всегда оправдан

Пока же следует уяснить, что сваривать между собой можно только ту арматуру, в маркировке которой присутствует буква С. Но этот вариант существенно дороже и не всегда оправдан.

Чтобы сосчитать, сколько арматуры нужно для сборки внутреннего каркаса, нужно знать, с какой частотой укладывают прутья. И тогда, зная количество слоев и плотность поясов можно рассчитать общий погонаж – с учетом необходимого при соединении отдельных элементов перехлеста.

Общий принцип примерно следующий. Продольную арматуру кладут на расстоянии, не превышающем 400 мм, но так, чтобы оно и не превышало умноженную на два высоту монтируемого элемента. Последнее требование, правда, актуально только при отливке каких-то перемычек или невысоких лент фундамента. В большинстве случаев разбег шириной 40 см будет вполне достаточной величиной. За особой точностью следить не обязательно, но и отходить от заданных значений лучше не стоит.

На каждые 40 см высоты фундамента требуется 1 дополнительный горизонтальный пояс. То есть при 40 см высоте элемента таких поясов будет два – верхний и нижний. Но при толщине заливки в метр, таких поясов уже должно быть три.

Поперечные стяжки пускают примерно через 45 см, но не реже, чем через 0,75 высот монтируемого элемента. В местах угловых соединений частота поперечных элементов увеличивается и расстояние между ними сокращают примерно до 24 см.

Вертикальная арматура пускается через каждые 60 см. Эти все значения касаются прямых участков фундамента, поскольку армирование углов ведется немного по иной схеме, что будет оговорено позднее.

Зная количество слоев и конфигурацию каждого из них, нетрудно сосчитать и общее количество необходимого материала.

Правила и нюансы армирования ленточного фундамента

Универсальный ленточный фундамент чаще остальных используется в частном домостроении. Он прекрасно справляется со всеми нагрузками. Поэтому его можно закладывать и под дом, и под служебные постройки. Ключевым условием прочности конструкции является правильно изготовленный и установленный армирующий каркас.

К армированию ленточного фундамента надо подходить с позиции правильного подбора самой стальной арматуры. В плане ее диаметра и количества нарезанных под определенную длину стержней

Поэтому очень важно еще на стадии проектирования дома рассчитать выше обозначенные показатели. Грамотно составить схему армирования

Выбираем стальную арматуру

Правильное армирование ленточного фундамента – это правильно выбрать арматуру. А значит, надо разобраться в сортаменте этого строительного материала. Классификация арматуры – это несколько типов и видов, которые отличаются друг от друга технологией производства и внешними структурными данными.

По форме рисунка

• С кольцевым профилем;
• Серповидным;
• Комбинированным.

Так вот, когда делают каркас для ленточного фундамента, используют арматуру горячекатаную с серповидным или комбинированным профилем. Конечно, качество фундаментного основания для дома во многом будет зависеть от количества прутков в армирующей решетке и от диаметра выбранной арматуры

Поэтому очень важно правильно провести расчет и того, и другого показателя

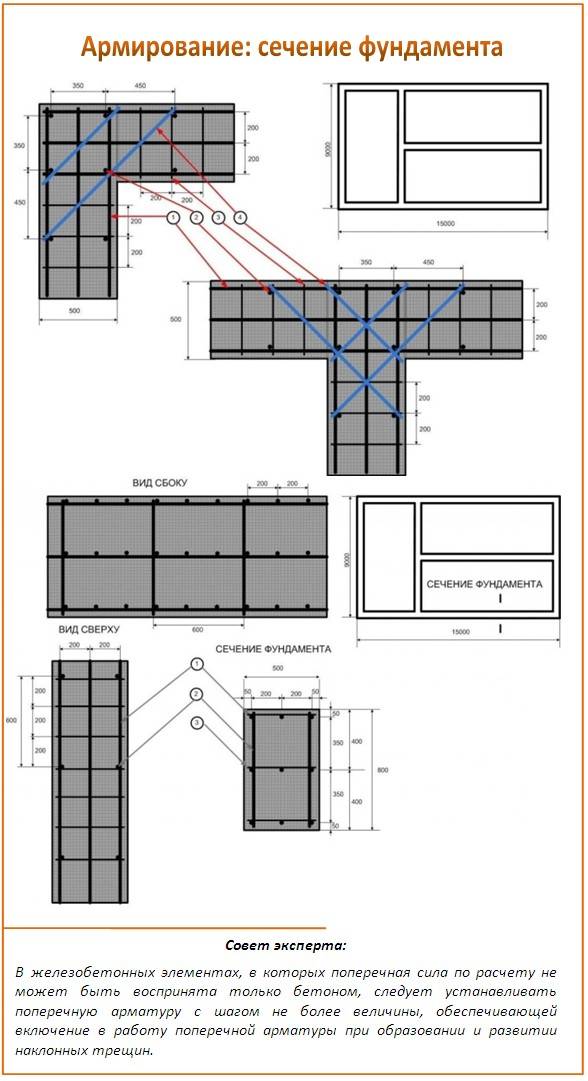

Расчет армокаркаса

Правила армирования ленточного фундамента основываются на схеме сборки каркасной конструкции. Она делится на три вида арматуры, уложенной в разных плоскостях.

Рабочее армирование

Это арматурные стержни, расположенные вдоль траншеи. Они устанавливаются в несколько рядов по высоте, количество которых зависит от глубины заложения самого фундамента.

Количество прутков, расположенных в горизонтальной плоскости, зависит от ширины фундаментной траншеи. К примеру, если глубина фундамента составляет 1 м, то при использовании арматуры диаметром 8 — 14 мм, их укладывают в 2 — 3 рядов.

Что касается ширины, то при данном показателе в полметра устанавливается два ряда арматурных прутков.

Вертикальное

Это вертикально установленные стержни, которые между собой скрепляют прутки рабочего армирования, за счет чего получается основная сетка армокаркаса.

Поперечное

Это отрезки арматуры, которые между собой скрепляют две или несколько сеток, установленных в опалубку ленты фундамента. По сути, это поперечные стяжки, которые обеспечивают совместную работу армирующих решеток.

Есть определенные нормы армирования монолитных ленточных фундаментов, в которых определены нормативы размерных показателей арматуры.

1. Для поперечного армирования используются стержни не меньше 6 мм в диаметре.
2. Вертикальные стержни выбираются по диаметру в зависимости от глубины заложения фундаментной конструкции. Если глубина не превышает 80 см, то применяются стержни диаметром не меньше 6 мм. Если глубина превышает данный показатель, то не меньше 8 мм.
3. Что касается прутков рабочего армирования, то здесь используется специальная формула расчета:

D=S x 0,001, где S – это площадь сечения фундамента, а D – это суммарный диаметр всех стержней, расположенных в продольном направлении.

При этом есть одно условие. Если длина рабочего армирования не превышает 3 м, то минимальный диаметр для армокаркаса ленточного фундамента будет составлять 10 мм. Если длина превышает 3 м, то минимальный размер – 12 мм.

Теперь, чтобы рассчитать, сколько для армирования ленточного фундамента потребуется прутков в продольном направлении, и каков у них диаметр, необходимо ознакомиться с сортаментом горячекатаной арматуры. К примеру:

1. 4 прутка 8 — миллиметровой арматуры – это 2,01 см².
2. 6 прутков – это уже 3,02 см².
3. 10 прутков 14 — миллиметровых стержней – это 15,39 см².
4. Такое же количество у 12 — миллиметровой – 11,31 см².

Эти показатели есть в таблицах СНиПов и сортаментов арматуры. Они очень удобны в плане выбора именно количества и диаметра.

При сборке арматуры в каркас для ленточного фундамента важно не забывать, что ошибки при армировании обязательно приведут к растрескиванию фундаментной конструкции. Поэтому при сборке нельзя забывать о мелочах. К примеру, когда соединяются в углах траншей два смежных решетчатых каркаса, надо обязательно учитывать усиления их соединения

К примеру, когда соединяются в углах траншей два смежных решетчатых каркаса, надо обязательно учитывать усиления их соединения.

Технология армирования: порядок выполнения и особенности этапов

Каркас под будущий фундамент рассчитывается и монтируется на основе размеров траншеи, из рабочей арматуры и вспомогательной проволоки. Его параметры рассчитываются заранее, с учетом ожидаемой нагрузки; собирать конструкцию удобно на длинном верстаке. Установка арматуры проходит поэтапно:

Собираются вертикальные элементы (хомуты). Вертикальное расположение прутьев проверяется с помощью отвеса.

Монтируется нижний горизонтальный пояс. Нижний пояс работает на прогиб фундамента вниз. Он крепится вязальной проволокой к вертикальным хомутам.

Монтируется верхний горизонтальный пояс. Его задача — сопротивляться выгибу фундаментной ленты вверх.

Монтируются угловые элементы

Им надо уделить особое внимание, поскольку они связывают стороны фундамента. Дополнительная жесткость обеспечивается дополнительными вертикальными стойками, которые закладываются вдвое чаще.

Готовится опалубка под фундамент.

Монтаж линейного фрагмента армирующего каркасаИсточник beton-house.com

Проводится укладка подготовленного армирующего каркаса. В процессе укладки между прутьями арматуры прокладывают трубы (через них впоследствии будут проложены системы инженерных коммуникаций и вентиляция).

Заливается бетон. Заливку выполняют в несколько приемов, с разравниванием каждого слоя (вручную или виброплатформой). Такая технология обеспечивает равномерное распределение бетонной смеси.

Проводится гидроизоляция фундамента. После высыхания бетона, ленту фундамента покрывают битумной мастикой или рубероидом

Такая операция является важной мерой для сохранения фундамента.

Если каркас собирается в траншее, в грунт, с соблюдением расчетных расстояний, сначала вбиваются прутья. На них закрепляют поперечные перемычки, нижний и верхний арматурный пояс.

Расходные материалы

Для соединения арматуры в единый каркас понадобятся расходные материалы, для которых предъявляются определенные требования соответствующих нормативных документов.

• Проволока для связывания частей арматурного каркаса изготавливается из низкоуглеродистой стали повышенной и обычной точности. Выпускают закаленную отжигом, которой свойствен характерный черный цвет и не отожженную. Для повышения сопротивляемости коррозии покрывают слоем цинка. Ее диаметр составляет от 0,5 мм до 10 мм с минимальным отклонением 0,02 мм. Она должна выдерживать и не повреждаться после четырех изгибов. Цинковое покрытие плотно прилегать к основанию и не отслаиваться при кручении. Для ленточного фундамента и арматуры диаметром 10-14 мм используют проволоку толщиной от 1,2 до 1,8 мм. Более тонкая не подходит из-за хрупкости при вязке узлов, а толще 2 мм затрудняет процесс скручивания. Реализуется проволока для вязки арматуры бухтой, килограммами или готовыми 40 см отрезками в упаковках.
• Пластиковые хомуты длиной 30-40 см облегчают монтаж, не требуют для стяжки специального вязального крючка, надежно фиксируют узел соединения не боятся коррозии.
• Пластиковые фиксаторы и стаканы применяются для композитной арматуры. Стаканы и фиксаторы выпускают с отверстием, соответствующим диаметру стержня. Они увеличивают скорость проведения работ, прочность каркаса и нивелируют пагубное воздействие коррозии.

При проведении работ по скреплению каркаса не рекомендуется использовать сварку узлов. Место сваривания подвержено быстрой коррозии из-за разрушения поверхностного слоя металла и изменения его качественных характеристик, прочное соединения лишает каркас гибкости, что является основной задачей при сохранности целостности фундамента.

Вязать арматуру или варить

Вязание арматуры для фундамента выполняется с применением:

• проволочного вязального материала. Технология такого вида монтажа отличается надежностью, пользуется популярностью. Вариантов увязки проволокой много, но многие предпочитают узловую;
• муфт резьбового и обжимного типа. Применение возможно на участках механических стыков;
• стальных скрепок. Металлические прутья соединяют, не устраивая проволочных узлов;
• хомутов и фиксаторов из пластикового материала. Такими приспособлениями монтажные работы выполняются легко и оперативно, крепежные детали отличаются устойчивостью к воздействию коррозии. Но применение таких фиксаторов одобряют не все строители.

Многие задают вопрос: вязать или варить арматуру для фундамента? Второй способ более быстрый, но для его игнорирования имеются определенные веские доводы:

арматурная сталь в точках соединений сильно перегревается. Металл утрачивает до пятидесяти процентов прочности, если подвергается обработке сваркой. Эта особенность очень важна при вязке арматуры для углов фундамента, потому что в подобных местах чаще всего проявляются все негативные отличия такого способа;

• если фиксирование опорных элементов выполнено жестко (сварочным агрегатом), то нагрузочные усилия на каркасную основу действуют неравномерно. В точках жестких сцепок создаются напряжения аномального характера;
• если в процессе сборки будет допущена ошибка, то придется использовать для каркаса новый материал;
• работа сварочным аппаратом подразумевает наличие специальных навыков и расходы на оплату электрической энергии.

Итак, можно ли варить арматуру для фундамента, а не вязать? Бывают ситуации, когда обвязка фундамента арматурой без применения сварки не выполняется:

• если в фундаментной основе предусматриваются закладные элементы. Подобные детали монтируют в точках, где ожидается максимальная нагрузка на бетонную конструкцию. Закладные наваривают на арматурный скелет, чтобы спровоцировать равномерное перераспределение нагрузки;
• если есть необходимость зафиксировать соединения продольного типа. В точках нахлеста арматуры создаются двойные слои, которые необходимо сваривать. Прутья встык не крепят, так как сечений будет маловато для прочного соединения.

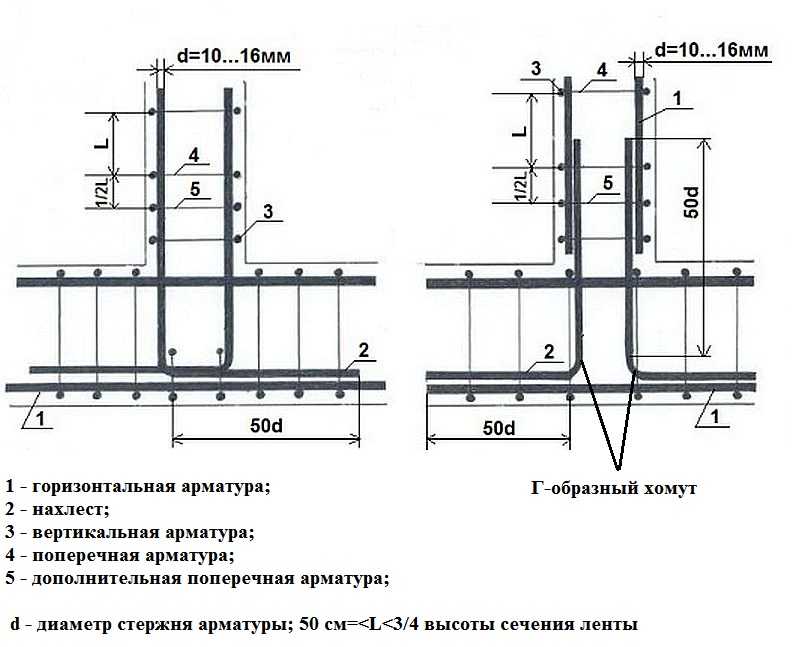

Армирование углов ленточного фундамента

Углы любого здания — места, где соединяются разные вектора нагрузок

Потому так важно выполнить армирование углов правильно. Простое соединение двух прутков тут недопустимо: оно не в состоянии передать и распределить нагрузки

Этот участок требует особого подхода и специальных схем укладки арматуры.

Для правильного их укрепления необходимо использовать гнутые элементы. Желательно чтобы они были продолжением продольных прутков, и «заходили» за угол на 60-70 см (смотрите схему слева).

Правильное армирование углов требует использование гнутых элементов. Простое связывание не даст требуемой прочности

Если длины не хватает, используют отдельные гнутые в виде буквы «Г» элементы — хомуты. Их стороны должны быть не менее 50 диаметров прутков (если используете 12 мм, то стороны должны быть не менее 12 мм* 50 = 600 мм, для 14 мм прутка  — 700 мм). Как укладывают арматуру в этом случае, показано на правой схеме.

Не меньшего внимания требует и усиление мест, где от основного периметра отходят ленты под внутренние перегородки. Места прилегания этих стен также требуют использования гнутых элементов по тем же правилам. На схеме армирования слева показано, как укладывать прутки при наличии запаса длины, на схеме справа — с использованием отдельного Г-образного хомута.

Места примыкания стен требуют не меньшего внимания

Теперь вы знаете, как правильно уложить арматуру по углам.  Следуя этим правилам и реализуя схемы, вы создадите прочное основание, которое выдержит и статическую нагрузку от самого здания, и от сил пучения. И ваше здание никогда не даст трещин по углам, с которыми бороться очень непросто.

Строительство основания

Предварительно выполняют подготовительные работы. Использование любого материала требует траншеи с прямыми углами, которая совпадает с периметром будущей постройки. Выполнить разметку можно с помощью нескольких колышков из металла или древесины, метрической рулетки и прочной нити. Чтобы получить прямые углы, колышки вбивают в требуемые точки, растягивая от них по две нити длиной 3 и 4 м. На 2 этапе выкапывают траншею.

Таблица расчета арматуры для ленточного фундамента.

На 3 этапе выполняют укладку песочной прослойки толщиной в 10-15 см, позволяющей стабилизировать грунт. Затем производят заливку и армирование. Расчет арматуры на ленточный фундамент производится с учетом его глубины. Основаниям заглубленного типа, на нестабильных грунтах, пучинистых или техногенных требуется 2 армопояса. Эксперты советуют утрамбовывать песочную подушку, заливая ее водой. Песок просядет до нуля и последующих оседаний не будет.

На 4 этапе выполняют вязку арматурного каркаса. Сварка для подобной конструкции не подходит из-за низкой степени гибкости. Вязку выполняют с помощью мягкой проволоки из стали. На 5 этапе выполняют опалубку части основания, выступающей над поверхностью грунта. Материал для конструкции — доски. Высота зависит от высоты и массы будущего здания и особенностей грунта. Фундамент в этой части требует армирования каркасом или сеткой.

Выбор арматуры для основания

Инженеры в работе над объектами промышленного строительства производят расчет арматуры для ленточного фундамента, но для частного строительства небольших объектов, гаражей, пристроек подходят прутья по 8 мм в диаметре, а для малоэтажных домов — по 10-12 мм. Для армирования ленточного фундамента массивного сооружения применяют арматуру диаметром больше 14 мм.

Каркас для основания из ленты — объемный прямоугольник с 2-мя несущими сверху и 2-мя снизу. Перемычки, расположенные вертикально и поперек, не испытывают большой нагрузки и требуются для сохранения целостности конструкции и придания ей прочности на срез.

Параметры для расчета арматуры для фундамента.

Шаг между перемычками зависит от размеров каркаса и достигает 30-80 см. Шаг между несущими горизонтальными элементами не должен быть менее 30 см.

Перемычки могут быть изготовлены из гладких прутьев с меньшим диаметром.

Специалисты рекомендуют соблюдать расстояние в 50 мм между наружной частью заливки и прутом, чтобы избежать коррозии.

Требуется провести замеры всего основания вместе со стенами внутри здания и умножить полученную цифру на 4. Получится метраж несущих элементов по горизонтали. Общую длину основания необходимо разделить на шаг, через который будет выполняться вязка, и умножить полученную цифру на 4, чтобы рассчитать требуемое количество перемычек. Чтобы вычислить длину арматуры на 1 пояс, используют следующую формулу:

D=P×K, где P — длина основания, K — количество прутьев в 1 поясе.

https://youtube.com/watch?v=LpBOWcpy8g8

С помощью формулы Q=P/L (L — длина ячейки каркаса) можно получить число горизонтальных перемычек. Длина перемычки вычисляется по следующей формуле:

C=T×(K-1)+0,05, где T — шаг между продольной арматурой.

Для определения числа вертикальных перемычек понадобится следующая формула:

J=P/N, где N — шаг между вертикальными прутьями.

Вычислить длину вертикального прутка между поясами можно с учетом следующих данных:

U=H×(P-1)+0,05, где H — расстояние между поясами каркаса.

Основные вычисления

На примере строения 6х8 м с двумя перегородками длиной в 4 и 6 м количество требуемых материалов рассчитывается следующим образом: величина периметра (6+8)×2=28 м. Вместе с перегородками получается 28+6+4=38 м. Общая длина несущих горизонтальных прутьев 38×4=152 м.

На рынке представлены подобные прутья длиной по 6 м. Поэтому их потребуется стыковать на отрезке траншеи длиной 8 м. Получается (4+4)×2=8 стыков. Необходим нахлест в 0,5 м в каждую сторону, вместе 152+8=160 м. Вычисление по прутьям — 160/6=26,6. Потребуется 27 несущих прутьев с одинаковым сечением.

Перемычки из гладких прутьев диаметром в 8 мм с шагом в 0,5 м. Длина основания 38 м, поэтому потребуется 38/0,5×4=304 шт. первая половина из которых — горизонтальные, а вторая — вертикальные. В каркасе высотой 0,5 м и шириной 0,25 м для вертикали потребуется 304/2×0,5=76 м, а для горизонтали — 304/2×0,25=38 м прутьев.

Вязку выполняют с помощью специального крючка. Необходимо подготовить 0,5 м проволоки. На кольцах 304 точки, требуется по 4 вязки на стыки. Получается (304+(4+4)×4)×0,5=168 м. Подобная проволока представлена на рынке в бухтах с разной длиной.

Возможные ошибки и их последствия

Для опытного строителя вязка арматуры с предварительными расчетами материалов не представляет особой сложности. Ошибки допускают в основном частные застройщики, не имеющие навыков подобных работ.

Самые распространенные ошибки:

• неправильный расчет прочности продольной арматуры (приводит к быстрому разрушению бетонной конструкции);

• неправильная укладка арматуры по углам каркаса (фундамент не выдержит нагрузок на разрыв и постепенно растрескается);
• применение для вязки недостаточно прочной проволоки (соединения не выдержат нагрузки трения и распадутся);
• слабая затяжка проволочной петли (со временем соединения ослабнут, узлы получатся слишком подвижными, и бетон начнет разрушаться изнутри).

Основная сложность в обустройстве фундамента заключается в том, что после завершения строительства всего здания исправить ошибки будет невозможно.

Способы (схемы) вязки

Вначале про инструменты для вязки. Они позволят ускорить и улучшить качество. Основные:

Вязальный крючок (есть два вида). Покупайте фабричный или мастерите самодельный.

Пистолет для арматурыВязальный пистолет самостоятельно обхватывает пруток и автоматически обвязывает его. Супер! Правда, для домашней работы Вы его приобретать не станете. Если есть знакомый строитель, обратитесь за такой штукой к нему. Чтобы построить баню или дом, он нужен только один раз, так что — вложение денег нерентабельно.

Также применяют шуруповёрт с насадкой: крутить быстро, но иногда не удобно…

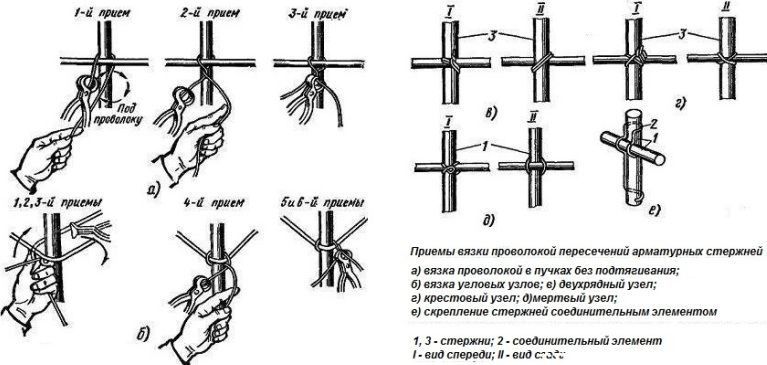

Ну а теперь схема, точнее схемы. Следите за руками, как говорил фокусник:

• а) вязка в пучке без подтягивания;
• б) вязка узлов в углах;
• в) узел двухрядный;
• г) узел крестовый;
• д) узел глухой;
• е) крепление соед. элементом:

1, 3 – стержни, 2 – соединительный элемент. I – вид спереди; II – вид сзади.

На этом всё. Надеюсь, статья была полезной и отвечает на основные поставленные вопросы.
