Выбивает УЗО на водонагревателе: причины срабатывания и способы устранения

Как найти виновника отключения – последовательные методы

Без теста всей системы понять причину может только очень опытный электрик. Менее квалифицированные специалисты предпочитают поэтапный поиск проблемы, организованный по следующей методике. Отрубаем подачу тока в квартиру или дом. Для этого нужно переставить в положение «Выкл» флажок центрального рубильника у счетчика. В квартире он находится на этажном щите (здоровенный железный ящик в стене на лестничной площадке). Далее нужно вернуть УЗО в положение «Вкл», и если рубильник автомата не сбросит обратно, то его механика работает, как надо.

В ином случае нужно сразу покупать новый УЗО – у старого не работает механическая часть, отвечающая за фиксацию в положении «Включено». Ток в сеть при этом пускать не нужно. Если механика автомата в порядке, пользователю необходимо проверить тестовую кнопку. Для этого нужно отключить провода от выходных клемм автомата (ослабить винты и выдернуть линию и ноль). Причем эти работы проводятся при отключенном центральном рубильнике. После этого рубильник включается, и если рычажок УЗО остался в положении «Включено», то тестовая кнопка автомата работает, как надо. Если флажок сбросило без нагрузки – УЗО сломан, и его придется заменить новым.

Если УЗО срабатывает без нагрузки, следует проверить состояние проводки

Следующий этап проверки – это оценка соответствия УЗО токам потребления. Для этого нужно выдернуть из розеток все электроприборы и подключить снятые с клемм автомата кабели электропроводки. Далее вы переводите рубильник автомата в положение «Включено» и начинаете возвращать вилки в розетку. На определенном этапе УЗО сработает на отключение, после того, как потребляемый ток превысит допустимое значение. Если это произошло, просто купите новый автомат с большим значением допустимого тока. Например, вместо 32 ампер приобретите автомат на 64 А.

Кроме того, до подключения электроприборов к сети можно протестировать состояние самой проводки. Если УЗО срабатывает без нагрузки (без включенных приборов), то в проводке есть скрытые дефекты. Их нужно локализовать и устранить до тестирования линии под нагрузкой. Действуя по этой методике, вы можете понять, почему срабатывает УЗО, и приступить к устранению причин, вызывающих это нарушение.

Требования к защитному прибору

Защитный прибор — один из самых важных элементов в системе электрооборудования водонагревателей. Его главная задача — обеспечить безопасность работы оборудования, прервав цепь электрического тока при возникновении опасной ситуации.

Чувствительность. Защитный прибор должен реагировать на даже малейшие изменения электрического тока и быстро перекрывать его, прежде чем ток успеет привести к опасной ситуации;
Надежность. Защитный прибор должен быть эффективным и надежным, чтобы предотвратить аварийные ситуации и защитить оборудование от повреждений;
Простота установки. Защитный прибор должен быть легко установлен и отрегулирован в соответствии с требованиями производителя;
Долговечность. Защитный прибор должен быть долговечным и не требовать регулярной замены или технического обслуживания;
Соответствие стандартам. Защитный прибор должен соответствовать стандартам безопасности и электротехническим нормам.

Нарушение требований к защитному прибору может привести к серьезным последствиям: от короткого замыкания и повреждения оборудования до пожара и пострадавших.

Требование	Пояснение
Чувствительность	Реагирование на малейшие изменения тока.
Надежность	Защита оборудования и предотвращение аварийных ситуаций.
Простота установки	Легкость установки и регулировки, соблюдение требований производителя.
Долговечность	Долговечность и минимальный уход.
Соответствие стандартам	Основное требование безопасности и соответствие нормам.

Почему срабатывает УЗО на водонагревателе Термекс?

Рассмотрим возможные причины того, почему срабатывает УЗО на водонагревателе Термекс:

Пробой на корпус бойлера . Если у вас есть заземление, то УЗО сработает сразу, если же его нет, то питание отключится, когда человек дотронется к поверхности аппарата. В этом случае устройство защитного отключения вышибает, и оно выполнит свою функцию — не будет удара током.
Обрыв нуля в электропроводке помещения.

Повреждена поверхность ТЭНа и его спираль соприкасается с водой. Это может произойти из-за накопления большого количества накипи. Необходимо заменить нагревательный элемент.
Бойлер с двумя ТЭНами

Если ТЭНов два, сложно просто осмотрев, определить в каком из них появилась трещина. Чтобы это сделать, можно вытащить оба нагревательных элемента, опустить по очереди каждый в воду и пробником касаться одного провода, вторую руку опустив в воду. Если есть микротрещина на оболочке, то лампочка загорится.

Если устройство защитного отключения отключается после того, как вода нагреется, то, возможно, при тепловой деформации корпус где-то начинает соприкасаться с фазой . Нужно снять защитную крышку бойлера и внимательно просмотреть все возможные касания проводов. Проще всего проверить наличие напряжения пробником.

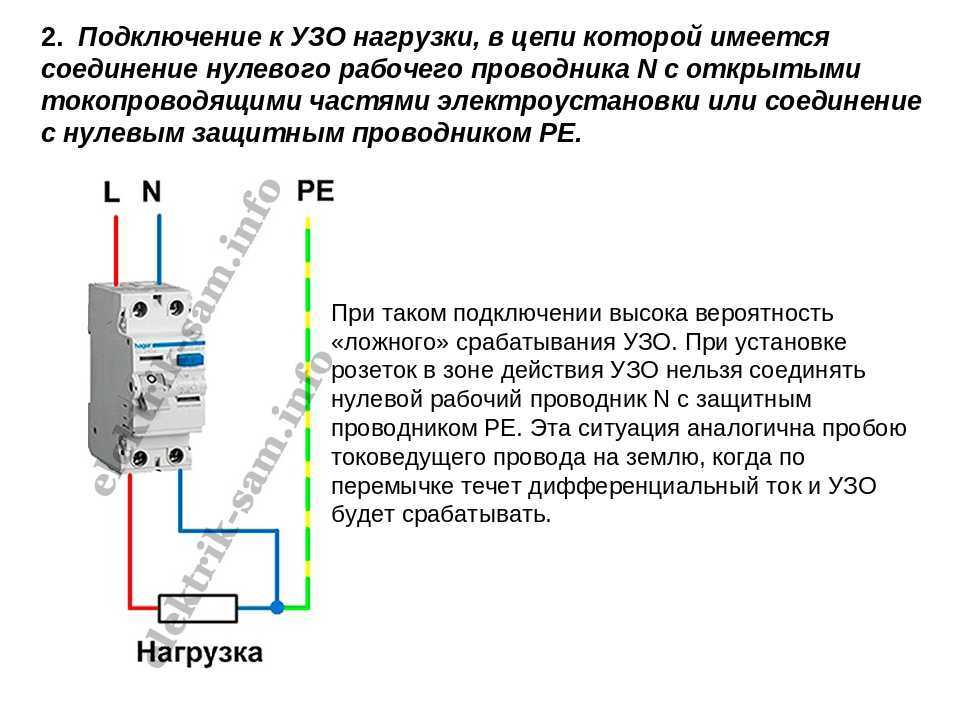

УЗО срабатывает, потому что земля на вашем стояке подключена к нулю . По технике безопасности это запрещено делать, но некоторые электрики все равно подключаются таким образом.

Классификация устройств защитного отключения

Качественный прибор обеспечивает отключение потребителей под напряжением, контролирует пропускаемость расчетного тока, обесточивает схему при разности тока входа и выхода. Производители выпускают широкую линейку аппаратов с различными характеристиками, исходя из которых они подразделяются на несколько типов.

Напряжение бытовой и силовой тяги

Типы УЗОВ зависимости от условий, в которых будет работать УЗО, можно подобрать типы:

АС – реагирует на внезапные или медленно нарастающие изменения переменного дифференциального синусоидального тока.
А – срабатывает при внезапном повышении или медленном возрастании параметров переменного синусоидального и пульсирующего постоянного дифференциальных токов.
В – отключается при изменениях переменного, выпрямленного, постоянного тока.
S и G – селективные приборы, оснащенные режимом выдержки времени выключения.

Модели с электромеханическим управлением не привязываются к напряжению питания. Сигналом для них является дифференциальный ток. Электронные варианты запитываются от электролинии либо иного источника.

По количеству полюсов

В зависимости от особенностей электросети можно подобрать УЗО:

2Р, или двухполюсные. Подходят для однофазной линии. Оснащаются 4-мя парными клеммами с каждой стороны для подкидывания на нейтраль и фазу.
4Р, или четырехполюсные. Подходят для трехфазной и однофазной сетей. На каждой стороне аппарата имеется 3 клеммы для фаз и одна – для подсоединения нейтрали.

УЗО сравнивает токи, поэтому число полюсов должно совпадать с числом проводников.

По номинальному току

Показатель должен равняться или быть больше, чем общий номинал выключателей для групп. Для бытового применения подходят модификации на 6000 А, но при наличии нового дома и трансформаторной станции вблизи на вводе ставятся УЗО на 10 кА.

На какие параметры нужно обращать внимание

Чтобы правильно подобрать автоматику, которая обеспечит безопасность потребителя, следует учесть основные рекомендации. Основными из них считается:

сила тока в оборудовании;
мощность оборудования;
соответствие параметров УЗО параметрам водонагревателя.

Подводя итоги, в качестве рекомендации требуется отметить, что наилучшим вариантом считается защитное устройство со степенью защиты в 30 мА. УЗО бывают однофазные, используемые для электросети с напряжением 220 В. Трехфазные устройства применяются в сетях 380 В.

Если УЗО подбирается для частного дома, то оптимальным вариантом считается автоматика с маркировкой С16 или С25.

Перегрузка сети

Если в щите управления установлен автоматический выключатель на 25 А и одновременно включена нагрузка, превышающая это значение, можно предположить, что устройство сработает через некоторое время. Это защищает проводку от перегрева и последующего возгорания.

Одной из причин периодического срабатывания прерывателя является подключение слишком большого количества устройств

Как определить, что устройство выключилось из-за перегрузки? Возможно, что устройство снова включается, а через некоторое время снова выключается. Этот процесс повторяется до тех пор, пока устройство не будет отключено от сети.

Каково отличие между устройством отключения и дифавтоматом

Оба типа устройств предназначены для защиты от поражения электротоком при возникновении тока утечки на землю, и отключения нагрузки в этом случае. Т.е они защищают нас от удара электротоком в случае повреждения изоляции, а применительно к ванной комнате – при пробое через влагу. Однако дифференциальный автоматический выключатель имеет еще одну, пожалуй основную, функцию – отключение потребителя при превышении тока нагрузки сверх номинального для данного автомата и коротком замыкании.

Различия в характеристиках и настройках

Основные характеристики УЗО – чувствительность (минимальный ток утечки, при котором идет срабатывание) и номинальный рабочий ток. Для ванной комнаты следует выбирать приборы с чувствительностью от 100 до 300 мА и номинальным током, равным току потребления всех подключаемых электроустройств. Например, если предполагается установка в ванной стиральной машины, рабочий ток прибора выбирается равным 16 ампер.

Основные характеристики АВ с дифференциальным блоком – это ток срабатывания (отключения) и дифференциальный ток отключения. Существуют автоматы с током срабатывания от 1 до 300 А и настройками на отключение по току утечки 10 и 30 мА.

Итак, основные отличия между УЗО и автоматическим дифференциальным выключателем:

оба прибора защитят нас от поражения электротоком, но автомат также отключит нагрузку в случае превышения потребляемой мощности сверх нормы, первый же при длительной работе в этом случае просто выйдет из строя.
разница в токах срабатывания по утечке (у АВ значительно меньше) также ограничения на область применения тех и других приборов.
существенная разница в стоимости.

Как отличить УЗО от диф. автомата – посмотрим видео:

Что применить для защиты электрики в ванной комнате

Применительно к электропитанию мощных устройств в ванной комнате целесообразнее установка отдельного блока УЗО, как устройства, специально разработанного и предназначенного для этих целей. Кроме того, высокая чувствительность дифзащиты у АВ может провоцировать ложные срабатывания при подключении стиральной машины, в основном из за высокочастотных помех от ее электронных блоков, кстати, именно поэтому не рекомендуется ставить дифференциальные автоматы в цепях питания компъютера. Область же применения дифференциальных автоматических выключателей – электрические цепи освещения.

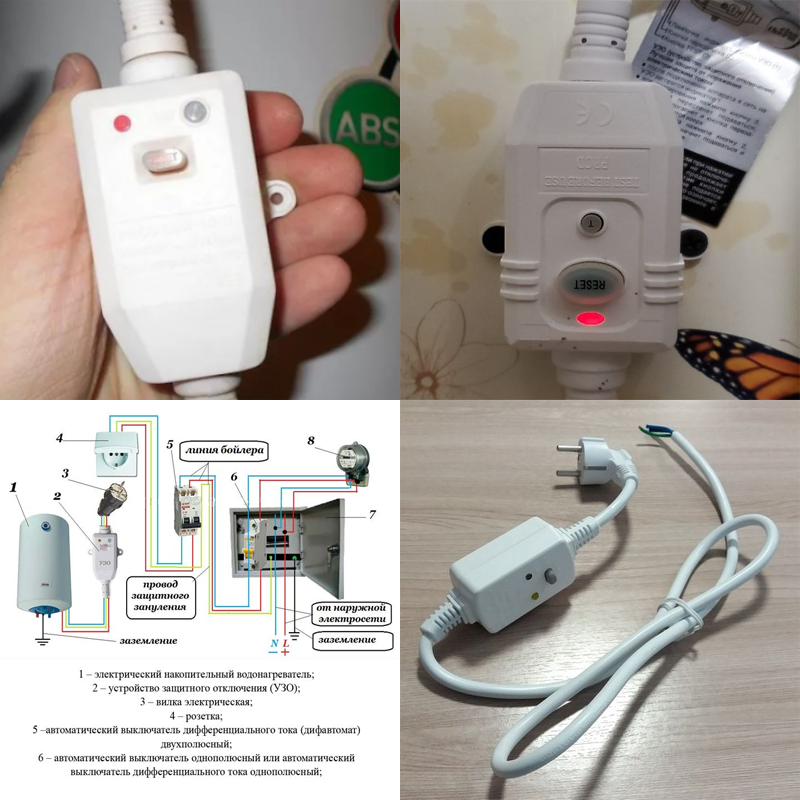

Схема подключения устройства защитного отключения. Для подключения устройства защиты необходимым является наличие третьего защитного проводника в цепи. При включении без этого провода устройство не будет выполнять свои функции.

Особенности применения дифавтоматов

Чтобы не монтировать по отдельности УЗО и автомат для стиральной машины или для бойлера, можно эти два коммутационных аппарата заменить одним устройством. Это весьма популярный, получивший широкое применение в электрической бытовой сети дифференциальный автомат.

Устройство является комбинированным в одном корпусе и совмещающим защитное действие и УЗО, и автомата.

Дифавтомат имеет один недостаток, это высокая цена. Именно поэтому многие предпочитают ему два поставленных последовательно коммутационных аппарата (УЗО и обычный автоматический выключатель).

Но стоит только представить, сколько понадобится автоматов и УЗО для ванной, если у некоторых там располагаются и стиральная машинка, и водонагреватель, и электрический котёл. А в частных домах зачастую помещение является смежным с баней, где есть печь. Какой должен быть распределительный щиток, чтобы уместить в себе такое количество автоматики. Может получиться так, что на дин-рейке не хватит места для всех устройств. Поэтому и рекомендуется ставить на стиральную машинку, бойлер и другую бытовую технику в ванной комнате отдельный дифавтомат.

За и против УЗО или дифавтоматов на следующем видео:

Способ №1: проверка УЗО не отходя от кассы

Выполните проверку УЗО, не отходя от кассы. Если вы покупаете УЗО, возьмите с собой батарейку и кусок кабеля. Просто потяните за рычаг УЗО, а затем подключите батарею между клеммой заземления и клеммой фазы. Если устройство в хорошем состоянии и батарея не разряжена, оно сразу же включится. Если оно сразу не сработает, просто замените батарею. Это самый простой способ проверить УЗО сразу, не подключая его к сети.

На УЗО имеется кнопка «ТЕСТ». При нажатии этой кнопки имитируется ток утечки, равный номинальному дифференциальному току. Для этой процедуры не требуется специальной подготовки. Ее может выполнить любой человек.

Кнопка подключена к встроенному в устройство испытательному резистору. Он рассчитан таким образом, чтобы тестовый ток не превышал максимальный дифференциальный ток УЗО. Например, 30 мА. Если УЗО подключено правильно, то при нажатии кнопки нагрузка отключается сразу. В этом случае даже нет необходимости в наличии нагрузки

Кстати, рекомендуется проводить такой тест раз в месяц в качестве меры предосторожности. И это не так уж сложно

Но что делать, если после нажатия кнопки «ТЕСТ» не происходит прерывания? Это говорит о следующем:

Устройство подключено не правильно. Еще раз проверьте правильность подключения, ознакомившись с инструкцией;
Не работает сама кнопка и система имитации утечки не включается. В этом случае поможет проверка по другой методике;
Неисправна автоматика. В этом можно убедиться, опять же, с помощью альтернативного метода проверки.

Почему срабатывает УЗО при включении: причины и способы решения

Установив устройство защитного отключения, вы сможете не только сохранить нормальное функционирование дорогостоящей техники, но и уберечься от попадания под напряжение. Если вы заметили, что срабатывает УЗО, не нужно паниковать, ведь прекращение подачи электричества в автоматическом режиме и является его главной задачей. При этом следует сразу выяснить, почему так происходит, а затем самостоятельно или с помощью электрика устранить поломку и повторить запуск.

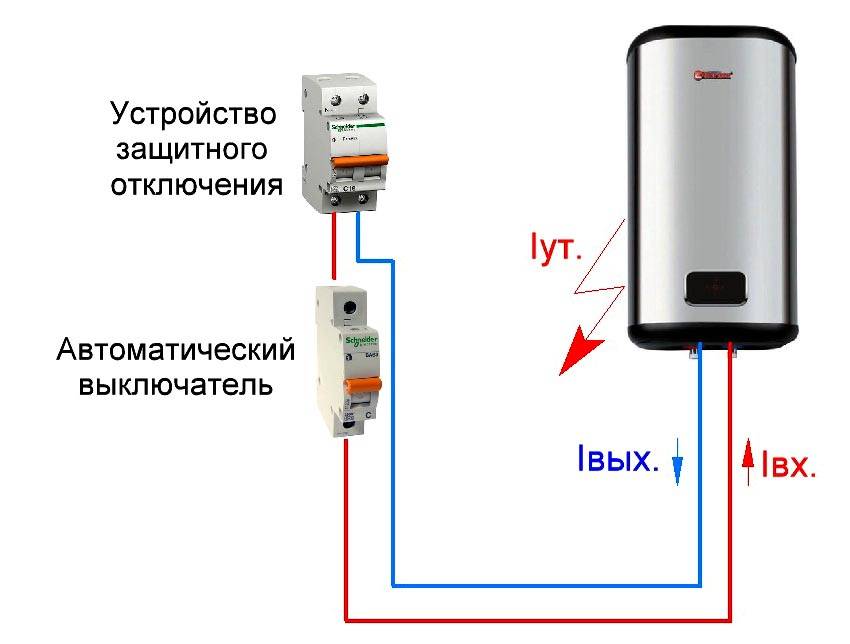

Как работает УЗО

Внутренний механизм прибора достаточно прост: к соответствующим выводам подключается фазный и нулевой проводник, в которых сила тока одинакова. Но это возможно лишь при условии исправности самого устройства и подключенных к нему приборов. Если есть разница и она существенно выше установленной, то это говорит о том, что в сети есть утечка тока. В данном случае агрегат отключается.

Причины отключения УЗО

В электросети случилась утечка тока. Подобное может случится из-за повреждения изоляции острыми предметами, окончания эксплуатационного срока электропроводки, плохого либо некорректного соединения проводов. В данной ситуации срабатывает УЗО при включении электроприборов.
Некорректное размещение ДВТ в электрической проводке. В данной ситуации сработка УЗО будет происходить довольно часто даже при нормальной работе бытовой техники.
Выход из строя электрических приборов, защищенных УЗО. В этом случае чаще всего причиной срабатывания устройства выступает плохой провод, который подключается к электросети, либо поломка в самой бытовой технике (как правило, обмотке силового агрегата либо водонагревательного ТЭНа).

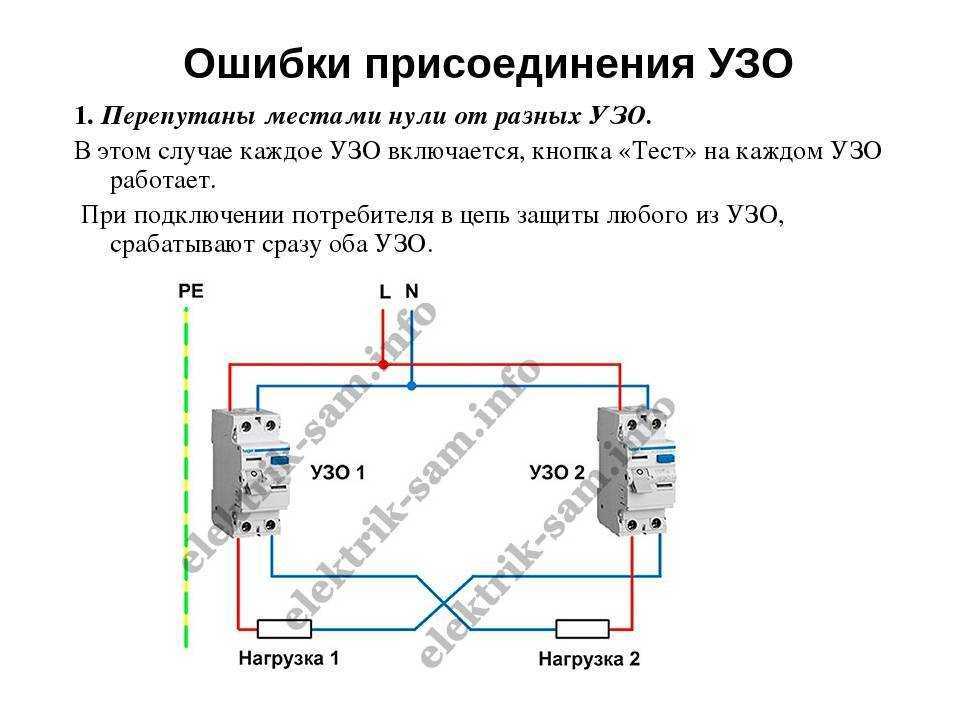

Некорректный монтаж защитной автоматики. При покупке и подключении нужно четко следовать инструкции, которая прилагается к устройству. Также следует изучить технические характеристики механизма, принцип его работы, дабы не происходили ложные «сработки».
Выход из строя самого защитного механизма. Например, запала кнопка «Тест» или сломан спусковой механизм, который в этом случае будет срабатывать при возникновении даже незначительной вибрации.

Если при включении водонагревателя срабатывает УЗО, то это возможно:

в случае прикосновения к корпусу либо к составляющим частям приборов, которые оказались под напряжением, а также при неправильной работе бойлера (вода нагреваться не будет);
при смене фазного и нулевого проводника с последующим прикосновением к оказавшимся под напряжением элементам электрических приборов одновременно с прикосновением к «земле»;
при контакте с «землей» или с другой поверхностью;
в случае повреждения изоляции проводки либо ее неправильном соединении;
во время смены нулевого и заземляющего проводников.

Таким образом, УЗО срабатывает на водонагревателе из-за его некорректного монтажа либо неправильного подбора технических параметров.

Почему срабатывает УЗО при включении насоса

Причин может быть довольно много, но в основном это происходит при некорректном подключении УЗО к насосной станции, повреждении изоляции проводки, резкой смене нагрузки на сеть. Также причина может быть в плохом качестве защитного устройства. Если сам насос неисправен, УЗО срабатывает довольно часто или просто не включается на щите управления.

Как найти проблемный участок

Проверьте правильность подключения устройства к бытовым приборам.
Если причину так и не удалось найти, выключите все приборы, работающие от электричества, а затем включайте их по очереди (питание на щитке должно работать).
Если сработка происходит при выключенных АВ, то причина обычно кроется в некорректной работе спускового механизма. В этом случае лучше сразу вызвать мастера.

Чтобы предотвратить повторное отключение, нужно следить за состоянием электропроводки, а также всех приборов, размещенных в доме

Как решить проблему выбивания УЗО на водонагревателе Термекс

Выбивание автоматического выключателя (УЗО) на водонагревателе Термекс может быть вызвано несколькими причинами, но обычно это связано с возникновением токовых утечек.

Одна из наиболее распространенных причин – протекание электрического тока на корпус водонагревателя. Это может произойти из-за повреждения изоляции проводов, блока питания или самого Термекса. Чтобы решить эту проблему, необходимо проверить все соединения и провода на наличие повреждений и при необходимости заменить их.

Еще одна частая причина выбивания УЗО – утечка тока в самой воде. Термекс имеет встроенный защитный механизм от токовых утечек, который срабатывает при обнаружении тока в воде сливного отверстия. Если это происходит, необходимо проверить состояние анодного элемента и его соединений. В некоторых случаях, замена анодного элемента может решить проблему.

Также стоит проверить состояние заземления в вашей электрической сети. Неправильное заземление может вызывать выбивание УЗО на Термексе и других электроприборах. В этом случае, необходимо обратиться к специалисту для проверки и исправления проблемы с заземлением.

Важно помнить о том, что выбивание УЗО на водонагревателе Термекс может быть условием безопасности, предотвращающим возможные аварии и поражение электрическим током. Поэтому, если вы не уверены в своих навыках или не можете найти и устранить причину выбивания УЗО самостоятельно, рекомендуется обратиться к профессионалам для диагностики и ремонта вашего водонагревателя Термекс

Устраняем неполадки

При самопроизвольном срабатывании УЗО, без нагрузки нужно обратить внимание на само устройство. Возможно, оно неисправно, его следует правильно настроить или – вовсе заменить

Оно просто не подходит к данным параметрам сети, не выдерживает оптимальную токовую нагрузку.

Для безопасности жителей дома или квартиры к электроприборам подключается заземление, но для большей надёжности желательно установить УЗО или дифференциальный автомат, а в некоторых ситуациях, предусмотренных Правилами Устройства Электроустановок, использование такого устройства является обязательным.

Этот аппарат отключает электропроводку в аварийных ситуациях, но иногда срабатывание защиты происходит без видимой причины.

Частая причина сбоев УЗО на водонагревателе Термекс

Если УЗО на водонагревателе сработало и отключило питание, первым делом нужно проверить наличие влаги вокруг прибора. Если обнаружены следы влаги или попадание воды на водонагреватель, необходимо немедленно обратиться к специалисту для проведения диагностики и ремонта.

Кроме того, причиной сбоев УЗО на водонагревателе Термекс может быть неисправность самого устройства. Например, возможно повреждение внутренних электрических контактов или короткое замыкание. В таком случае, ремонт может потребовать замены электрических компонентов или профессионального вмешательства.

Для предотвращения сбоев УЗО на водонагревателе Термекс рекомендуется проводить регулярную проверку состояния прибора и правильно подбирать условия его эксплуатации

Также важно следить за корректной установкой и обслуживанием прибора, а при возникновении сомнений или проблем обращаться к специалисту

Дальнейшие шаги

Важно понимать, что подключение УЗО происходит жестко по схеме и любые отклонения от нее могут вызвать его срабатывание. Процесс поиска неисправностей происходит с определения причин почему сработало УЗО, выявить причины такого поведения устройства

Возможно:

Неисправно ли само УЗО
Дело в поломке оборудовании,
Где-то произошел пробой изоляции,
Проведен неправильный монтаж розеток, светильников выключателей.

Иными словами, нужно искать лазейку, где утекает ток и – устранить ее. Для этого понадобится соответствующий прибор, позволяющий «прозванивать цепь» и искать специфические поломки – тестер или мультиомметр.

Возможные причины

УЗО — это устройство защитного отключения. Оно защищает идущую после него электрическую сеть, а также подключенные приборы. Но устройство может сломаться сразу по трем причинам.

Превышение нагрузки

Если одновременно включить водонагреватель и другую бытовую технику, происходит превышение допустимой мощности. Домашняя электросеть перегружается, поэтому выбивает пробки. Если это произошло, значит, сработал автомат. Он защитил технику с проводкой от сгорания.

Неисправность автомата

Устройство защиты может сработать, если в бойлере стоят некачественные детали. Другая причина в том, что во время сборки были допущены ошибки.

Когда автомат отключится, произойдет пробивание или ослабление контакта. Такая ситуация возникает между выключателем и проводом. Это возможно, если контактирующая пластина и устройство защиты перегреты. В результате начинается активация теплового расцепителя.

Поломка водонагревателя

Неисправность может возникнуть не только в автомате. Часто пробки выбивает из-за поломки самого бойлера. Если детали бойлера вышли из строя, автомат отключается и предотвращает дальнейшую порчу прибора.

Один из распространенных дефектов — электрический ток попадает на корпус бойлера. Это происходит при разрушенной изоляции нагревательного элемента

Вот почему важно заземлять приборы. Если проигнорировать правило, металлические трубы и жидкость рядом с техникой бьют током

бойлер выбивает автомат – превышена нагрузка

Это также может быть вызвано неправильным номиналом автоматического выключателя.

. Например: вы подключили бойлер мощностью 3 кВт к автоматическому выключателю на 10 А (или даже ниже) и подключили к этому выключателю стиральную машину, сушилку и другие энергопотребляющие приборы. Если все эти приборы включить одновременно, автоматический выключатель, как правило, сработает и отключит подачу электроэнергии. Согласно законам физики, сила тока измеряется как мощность, деленная на напряжение сети.

Здесь P — электрическая мощность, измеряемая в ваттах (Вт), U — напряжение, измеряемое в вольтах (В), l — сила тока в амперах (А).

В нашем случае это мощность котла 3000 Вт (3 кВт = 3000 Вт) / 220 В (напряжение сети) = 13,6 А. Из этого можно сделать вывод, что выключатель на 10 А не подходит для котла мощностью 3 кВт и следует использовать более мощный, например, на 16 А. Также целесообразно выбрать подходящий кабель.

В данном случае сечение должно быть не менее 2,5 мм кв. и изготовлено из меди. Так, котел мощностью 3 кВт следует подключать с помощью микровыключателя мощностью не менее 16 А и кабеля с сечением не менее 2,5 мм кв

Также следует обратить внимание на УЗО, в этом случае мы советуем вам использовать дифференциальное реле с номинальным током не менее 25 А (это сила тока, который может безопасно протекать через защитное устройство) и током утечки от 10 мА до 30 мА. Для ванных комнат и помещений с повышенной влажностью рекомендуется использовать УЗО с током утечки 10 мА

Фото Почему у бойлера перегорает выключатель — неправильная конструкция автомата.

Обратите внимание, что данная информация приведена в качестве примера и может отличаться в каждом конкретном случае в зависимости от условий эксплуатации. Мы рекомендуем проконсультироваться со специалистом перед проведением любых работ по обслуживанию котла, подключению его к электросети и т.д

Совет: Рекомендуется проложить отдельную линию к котлу, оборудованную отдельным автоматическим выключателем соответствующего номинала и устройством защитного тока.
