Особенности монтажа
Подробнее:
Наклон покрытия, на котором будет установлено изделие. Воды, стекающие по напольному покрытию, должно попадать точно в слив, чтобы не нарушать функциональности всей системы.
Лицевая панель должна быть расположена на одном уровне с полом (его верхним покрытием).
Начинайте отделывать пол непосредственно после установки готового изделия. Необходимо начинать от центра, постепенно переходя к пространству под стеной.
Начните установку готового изделия с разметки. Отмечайте место для будущей установки, систему водоотвода и прочие мелочи, которые участвуют в процессе установки.
После установки отрегулируйте высоту изделия, установите воронку для слива, сопоставьте наклон трубы требуемому значению.
Сделайте бетонный, деревянный либо железный настил. Бетонный настил занимает большее количество времени и является более сложной формой настила
При установке деревянного каркаса необходимо обратить особое внимание на плотность покрытия.
Самостоятельная установка — трудоёмкий процесс, который требует предварительной подготовки, наличия специализированных строительных инструментов, осознанности и понимания ключевых принципов возведения.
Наилучшим вариантом установки является монтаж специалистом. Наймите строительную бригаду, которая, за предварительно озвученную сумму, установит необходимые элементы. Вы сможете сэкономить время и быть уверенным в качестве и долговечности нововозведённой системы.

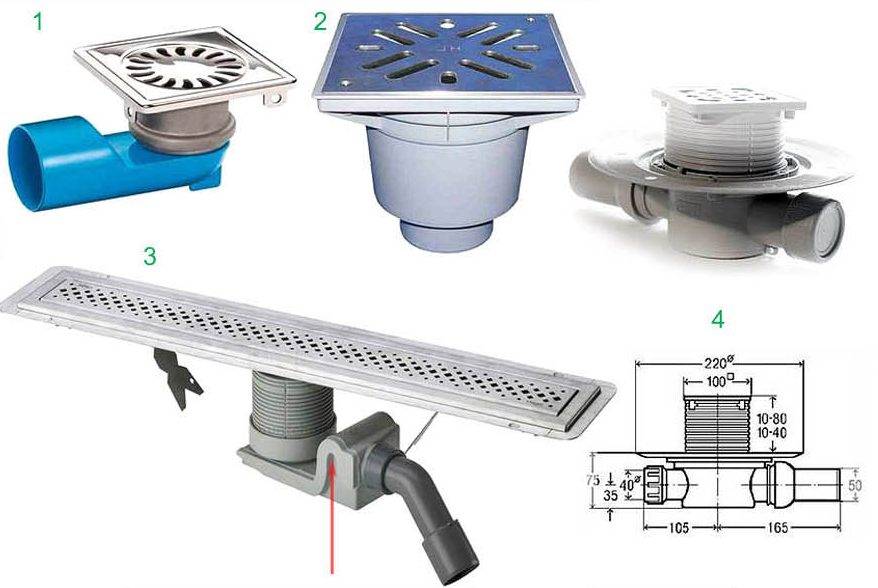

Виды канализационных трапов
На современном рынке представлено множество видов и конструкций.
Здесь я просто коротко и быстро покажу вам какие они могут быть:
Вертикальные — патрубок присоединения к канализации у таких отходит вниз.
Выглядят они так:
Вертикальный канализационный трап
Горизонтальные — тут полная аналогия с вертикальными. Разница только в направлении патрубка:
Горизонтальный канализационный трап
У дорогих моделей горизонтальных трапов патрубок крепится на шаровую опору, что позволяет его немного поворачивать в нужном направлении. Эта фишка может сберечь вам много нервов при монтаже.
Пластиковый канализационный трап
Линейные (душевые желоба) — имеют вытянутую в линию решетку. По своей сути являются разновидностью горизонтальных.
Отличаются от последних более высокой ценой и привлекательным дизайном.
Трап сливной канализационный
Выбор конкретной разновидности зависит от того, как в вашей душевой пролегают трубы и какую высоту стяжки вы собираетесь сделать.
Тут следует руководствоваться соображениями удобства, которые для каждого объекта могут быть своими.
Трапы для душевых: устройство и назначение
Чтобы было понятно, о чем идет речь, сразу скажу, что сливной душевой трап является ничем иным, как частью системы канализации, которая обеспечивает сбор израсходованной воды и передачу ее канализационным трубам. Он устанавливается либо в пол, либо в поддон стационарно или нет. Конструктивно устройство душевого трапа мало чем отличается от привычного для всех сифона – по сути, это все тот же водный затвор, в дополнительные задачи которого входит не выпускать зловонные запахи канализации внутрь помещения. По сути, это емкость небольшого объема, отвод воды из которой производится не напрямую, а через систему переливов, благодаря чему она постоянно наполнена водой, которая и представляет собой затвор для воздуха. Современный трап состоит из двух частей – монолитного корпуса, который и является сифоном, а также верхней съемной крышки, обеспечивающей доступ к внутренней части трапа для его периодической ревизии.
Монтаж душевого трапа фото
Теперь что касается назначения душевого трапа. Наверняка вы уже догадались о нем. А применяется он для отвода воды – это самотечное устройство, которое работает благодаря элементарным законам физики, а вернее земному притяжению. Вода по заранее сделанным уклонам в полу стекает в неглубокий приямок, где и располагается трап. Использоваться он может в двух случаях – для того, чтобы обеспечить непосредственный отвод воды из душевой кабины и в ситуациях, когда просто в помещении необходимо часто удалять воду с пола. Например, в общественных санузлах, где уборка пола осуществляется с использованием большого количества воды, вымачивать которую просто нет смысла.
Кольцевой и линейный вариант сливного трапа
Данный тип сливного устройства используют для небольших помещений, им удобно оборудовать, например, душевую кабину. Цилиндрический корпус и кольцевая щель для приема воды отлично справляются с нагрузкой в условиях, когда водяной поток подходит к сливу со всех сторон на относительно небольшой площади.
В установке трап кольцевой схемы значительно проще, чем линейные или комбинированные конструкции. Кольцевой слив рекомендуют для помещений с небольшим количеством удаляемой воды.
Конструкция высотой 70-90 мм оформлена в виде двух коаксиальных кольцевых полостей, установленных в одном корпусе. Промежуток между стенками заполнен водой с высотой столба 50-55 мм, что вполне достаточно для надежного перекрытия входного сечения канализационной трубы.

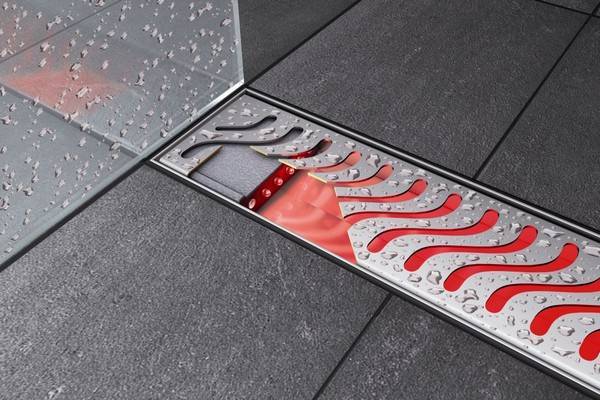

Классический линейный трап представляет собой длинный приемный желоб с зарешеченным окном. Конструктивно линейный слив отличается от стандартной кольцевой схемы только формой водозаборника и прямоугольным корпусом гидрозатвора.
Канализационный трап — как он устроен, виды и установка системы
Одним из обязательных элементов канализационной системы является трап. Установленный в сливное отверстие, он служит не только для отведения сливной воды в канализацию, отфильтровывая при этом крупный мусор, но и для предотвращения попадания неприятных запахов из труб в помещение. Конечно, если при его выборе и установке все было сделано правильно.
Устройство
В систему канализационного трапа входят:
- Внешний корпус, представляющий собой воронку для приема воды. Через него отработанная вода сливается и отводится из помещения.
- Сифон, снабженный съемной решеткой. Его встраивают в корпус для предотвращения попадания в канализацию крупного мусора. Также сифон оборудован гидрозатвором, препятствующим проникновению запахов из канализации.
- Отвод с муфтой, с помощью которого устройство крепится к трубам канализации. Расположен снизу корпуса.
Также к комплекту прилагаются различные уплотнители или прижимные устройства, при помощи которых обеспечивается максимальная герметичность всей системы.
Существует несколько видов канализационных трапов. Они могут отличаться несколькими параметрами, например, материалом изготовления.
Устройства из этого материала наиболее популярны и широко используются даже в санитарных помещениях. К преимуществам пластиковых систем относят их долговечность и устойчивость к значительным нагрузкам. Кроме того, они не подвержены воздействию различных химических веществ и агрессивной среды. Малый вес пластика облегчает и установку устройства.
Такие изделия могут быть декорированы съемными или несъемными решетками. А их высота чаще всего варьируется от 75 до 180 мм.
Такие канализационные трапы чаще всего устанавливаются на крупных предприятиях промышленности. Но также подходят для душевых кабинок, бассейнов, туалетов, лабораторий и т.д. Среди несомненных плюсов – долговечность и значительная пропускная способность.
При этом чугунные системы очень тяжелые, что затрудняет их монтаж. Однако в настоящее время некоторые производители пытаются устранить данный недостаток, делая трапы из чугуна компактнее и легче.
Самый подходящий материал для установки в помещениях с повышенными требованиями к соблюдению санитарных норм (лаборатории, больницы и т.д.).
Трапы из нержавеющей разновидности легко очищаются и довольно просто монтируются.
Тип установки
- Вертикальные. Имеют гораздо большую пропускную способность и используются при подводе канализации.
- Горизонтальные. Удобны в использовании как в частных домах, так и в квартирах многоэтажек. Слив при таком варианте соединяется с трубами посредством бокового (горизонтального подвода).
Кроме того, трапы для душевых кабин могут быть регулируемыми. Такая система позволяет корректировать длину слива, «подгоняя» ее под толщину основания напольного покрытия.
Что учесть при выборе?
К выбору канализационного трапа стоит подходить очень ответственно, так как в случае поломки произвести демонтаж и переустановку будет довольно затруднительно – для этого необходимо будет разобрать пол, убрать стяжку. При этом материал большого значения при выборе не имеет.
Первое, что учитывается при выборе, это количество стоков. Именно этот параметр определяет размер трапа. Для обычной душевой кабины, например, подойдут средние экземпляры.
Также необходимо обратить внимание на направление отведения сточных вод и размер труб, куда будет подсоединяться система
Монтаж системы
Для установки системы советуют приглашать специалистов. Однако если принято решение о выполнении работ самостоятельно, то необходимо четко следовать инструкции, прилагаемой к трапу.
Начинается процесс монтажа, как правило, с рытья траншеи. Ее ширина должна превышать размер труб системы (отступ должен быть не менее 50–100 мм с каждой стороны). Подготовив канаву, прокладывают запланированные каналы.
Укладывая трубы и устанавливая систему трапа, надо следить за тем, чтобы все элементы точно подходили друг к другу и надежно стыковались между собой.
Когда все готово, траншея выстилается гидро- и теплоизоляционными материалами. А после проверки правильности сборки всех соединений приступают к заливке. Для этого можно использовать цемент либо эпоксидный состав. Ими заполняют все пространство вокруг каналов, тщательно следя за тем, чтобы не сместить ни один элемент.
В завершение на выровненную поверхность стяжки укладывается напольное покрытие.
Какой тип затвора оптимальный?
При неправильном подборе типа затвора в ванную либо баню может просачиваться неприятный запах из канализации. В прошлом довольно часто употреблялись гидрозатворы, они совершенны, в случае если стоки в помещении регулярны.
Конструкция для того чтобы затвора несложна – трубка изогнута так, что в ней постоянно остаётся часть жидкости, она делает роль пробки. Но вот для дачи таковой затвор не подойдет – постоянное проживание тут вряд ли планируется, соответственно, вода в трубке высохнет. Водяная перемычка может срываться и по другой причине, к примеру, при не хорошо организованной вентиляции канализационной системы.
Канализационный трапик с сухим затвором с данной точки зрения предпочтительнее. Возможно применять мембранный вариант (подпружиненная мембрана раскрывается под напором потока), поплавковый тип (закрывающий элемент всплывает и открывает сток) либо затвор гравитационного типа.
Затворы комбинированного типа пока не нашли широкого применения из-за усложнения конструкции и более большой стоимости. Гидро- и сухие затворы приблизительно однообразны по эффективности.
Особенности монтажа
Подробнее:
Наклон покрытия, на котором будет установлено изделие. Воды, стекающие по напольному покрытию, должно попадать точно в слив, чтобы не нарушать функциональности всей системы.
Лицевая панель должна быть расположена на одном уровне с полом (его верхним покрытием).
Начинайте отделывать пол непосредственно после установки готового изделия. Необходимо начинать от центра, постепенно переходя к пространству под стеной.
Начните установку готового изделия с разметки. Отмечайте место для будущей установки, систему водоотвода и прочие мелочи, которые участвуют в процессе установки.
После установки отрегулируйте высоту изделия, установите воронку для слива, сопоставьте наклон трубы требуемому значению.
Сделайте бетонный, деревянный либо железный настил. Бетонный настил занимает большее количество времени и является более сложной формой настила
При установке деревянного каркаса необходимо обратить особое внимание на плотность покрытия.
Самостоятельная установка — трудоёмкий процесс, который требует предварительной подготовки, наличия специализированных строительных инструментов, осознанности и понимания ключевых принципов возведения.
Наилучшим вариантом установки является монтаж специалистом. Наймите строительную бригаду, которая, за предварительно озвученную сумму, установит необходимые элементы. Вы сможете сэкономить время и быть уверенным в качестве и долговечности нововозведённой системы.
Монтаж
Основным условием для монтажа канализационного трапика является уклон пола в помещении, где будет производиться установка душа. При этом уклон должен быть сделан в сторону трапа. Помимо этого, есть и другие правила монтажа этого изделия:
- Решётка устройства должна быть на одном уровне с напольным покрытием.
- После установки трапа укладка напольной плитки ведётся от этого места в стороны.
- Для плитки используется только влагостойкая затирка.
Последовательность установки трапика:
- Сначала выполняется разметка. Для изделия нужно выбрать такое место, чтобы оно могло свободно подключаться к канализационной системе.
- Отводная труба, идущая от изделия, должна иметь уклон не менее 1 см на каждый метр.
- Чтобы установить воронку в квартире, необходимо демонтировать стяжку пола.
- Изделие крепится к канализационной трубе.
- После этого регулируется высота расположения воронки. При этом стоит не забывать о толщине будущего напольного покрытия.
- Затем стоит ещё раз проверить уклон трубы. Если он будет недостаточным, стоки могут плохо стекать в канализационную систему, это может приводить к частым засорам.
- Выполняется герметизация места соединения с трубой. Для этого можно использовать силиконовый герметик.
- После установки сливной воронки можно делать гидроизоляцию пола в помещении.
- Теперь заливают стяжку в помещении, только при этом стоит быть очень аккуратным, чтобы не нарушить уклон сливной трубы.
- После высыхания стяжки выполняется укладка напольной плитки.
Что учесть при выборе?
К выбору канализационного трапа стоит подходить очень ответственно, так как в случае поломки произвести демонтаж и переустановку будет довольно затруднительно – для этого необходимо будет разобрать пол, убрать стяжку. При этом материал большого значения при выборе не имеет.
Первое, что учитывается при выборе, это количество стоков. Именно этот параметр определяет размер трапа. Для обычной душевой кабины, например, подойдут средние экземпляры.
Также необходимо обратить внимание на направление отведения сточных вод и размер труб, куда будет подсоединяться система
Монтаж системы
Для установки системы советуют приглашать специалистов. Однако если принято решение о выполнении работ самостоятельно, то необходимо четко следовать инструкции, прилагаемой к трапу.
Начинается процесс монтажа, как правило, с рытья траншеи. Ее ширина должна превышать размер труб системы (отступ должен быть не менее 50–100 мм с каждой стороны). Подготовив канаву, прокладывают запланированные каналы.
Укладывая трубы и устанавливая систему трапа, надо следить за тем, чтобы все элементы точно подходили друг к другу и надежно стыковались между собой.
Когда все готово, траншея выстилается гидро- и теплоизоляционными материалами. А после проверки правильности сборки всех соединений приступают к заливке. Для этого можно использовать цемент либо эпоксидный состав. Ими заполняют все пространство вокруг каналов, тщательно следя за тем, чтобы не сместить ни один элемент.
В завершение на выровненную поверхность стяжки укладывается напольное покрытие.
Что это такое?
Сливной трап — это устройство для приема сточных вод и перенаправления их в систему водоотведения (канализации). Конструкция трапа приближенно напоминает приемную воронку, сверху закрытую декоративной решеткой. Это позволяет исключить попадание в канализацию кусков мыла, небольших предметов, мелкого мусора и т. п.
Элементы трапа:
- корпус;
- декоративная решетка;
- сифон;
- уплотнитель;
- соединительные элементы (патрубок, крепления для монтажа на полу).
Нижняя часть трапа представляет собой сифон или узел с клапаном сухого типа. Это важный элемент, обеспечивающий отсечку внешней атмосферы от внутренней полости канализационных труб. Они заполнены газами, которые не должны поступать в баню. На выходе — соединительный патрубок, предназначенный для подключения к канализационной трубе диаметром 50 мм.
Внешне трап представляет собой декоративную решетку, расположенную на полу вровень с напольным покрытием. Остальная (и самая важная) часть конструкции скрыта под крышкой и углублена в гнезде под напольным покрытием.
Конструкция затвора
Затвор трапа не позволяет запахам канализации проникать в помещение. Различают следующие типы затворов:
Гидравлические затворы. Работают только в отапливаемом помещении, но без теплых полов. Запах перекрывается остатками воды в трапе. Не работает при долгом неиспользовании душа.
Примечание: На рынке можно встретить трапы с «сухим гидрозатвором» (Завод Инокспром). Они перекрывают запахи как в осушенной, так и не осушенной системах.
Механический затвор. Для душевых без отопления, а также душевых частого использования. На трапе есть поворотный рычаг, который нужно закрывать при долгом неиспользовании.
Затвор обратным клапаном (универсальный). О нём я упоминал, на трубу слива ставится обратный клапан. Он перекрывает запахи и канализационные воды в случае аварии.
Сухой затвор. Перекрывает запахи механическими заслонами, вода не участвует в заслоне. При неиспользовании душа затвор закрыт и не дает запахам проникнуть в помещение. При использовании душа вода открывает заслонку. По типу заслонки различают следующие сухие затворы:
- Мембрана. Мембрана сжимается при прохождении воды, после использования душа, возвращает свою форму.
- Маятник. Вода сливается, маятник открывает слив, вода прекращает литься, маятник перекрывает слив.
- Поплавок. Мембрана работает по типу поплавка.
Трапы с сухим затвором нужно выбирать для душа редкого пользования. Если душевой пользуются каждый день, без длительных перерывов, то можно остановиться на трапе с гидравлическим затвором (он более дешев). Если долго не пользоваться гидравлическим затвором, то вода в трапе испаряется и от душа идет неприятный запах канализации. Такие трапы затыкают тряпкой при длительном неиспользовании.
Подключение
Для монтажа канализационного трапа необходимо подготовить чертеж системы водоснабжения и отвода стоков. Установка устройства производится буквально за полчаса, если под рукой есть все необходимые приспособления и элементы.
- Для эффективной работы отвода уклон поверхности должен быть не менее 1 мм на 1 метр;
- Воронка крепится к сточной канализационной трубе, его высота контролируется уровнем;
- Стоки обязательно герметизируются;
При необходимости трап утепляется. На его поверхность устанавливается решетка. После заливается стяжка, укладывается плитка или другая настилка для полов.
Стоит отметить, что при использовании воронки в помещениях с повышенной влажностью, труба дополнительно гидроизолируется. Это необходимо для того чтобы под половую поверхность не проникла влага. Раз в полгода сток прочищается, для его чистки можно применять механические щетки, специальные химические вещества или биологические соединения.
Видео: монтаж канализационного трапа
Разновидности трапов, их особенности и отличия
Сливные устройства данного типа различаются внешне, по внутреннему строению и по высоте. Декоративные решетки — единственная видимая часть, и, конечно, в первую очередь мы оцениваем их форму, а она может быть круглой и овальной, квадратной и прямоугольной, в виде треугольника или длинного лотка.

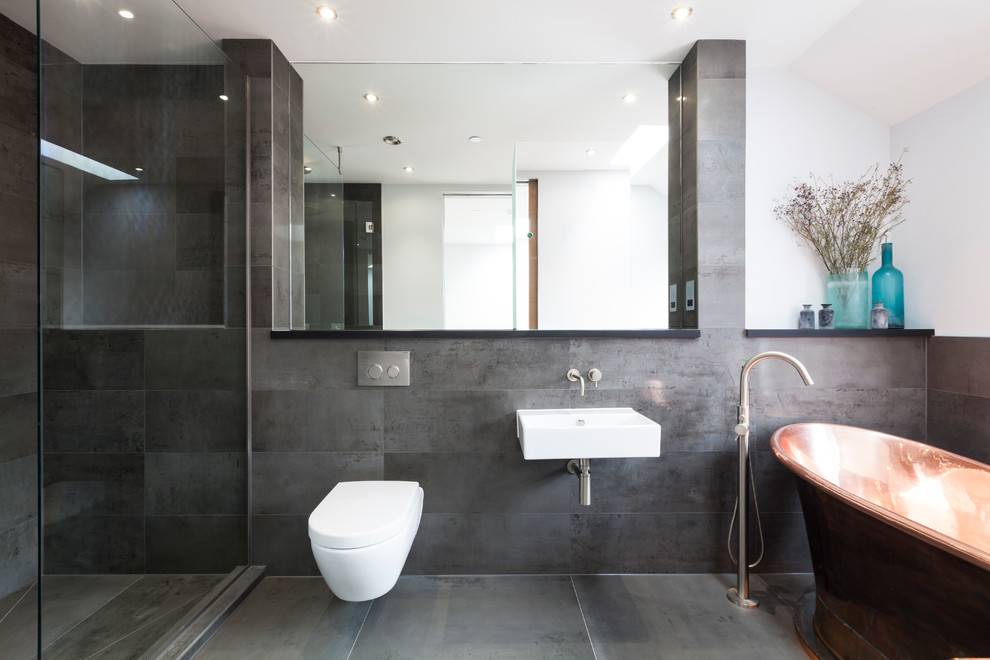

Открытый душ без поддона визуально делает ванную комнату более просторной. В помещении стандартного размера оптимальным будет его расположение в углу
Решетку, как правило, выбирают, полагаясь на собственный вкус… А вот более основательно и объективно следует присмотреться к разнообразию трапов в зависимости от типа водоприемного устройства. Классификация тут такая:
- Точечные. Представляют собой небольшую по площади водоприемную воронку, закрытую решеткой. Устанавливаться могут в любом месте: в центре, любом из углов, непосредственно под душевой лейкой и т.д.;
- Линейные. Водоприемная часть выполняется в виде лотка, по аналогии перекрытого решеткой. Их монтируют как вдоль стенок кабинки, так и в центре душевой.
Самыми мощными по объему принимаемой сточной воды являются линейные трапы. Они регулируются по длине, их пропускную способность легко рассчитать в соответствии с расходом воды. Незаменимы в душевых, где одновременно моется несколько человек, и при использовании современных леек в стиле «тропический ливень».
Трап в виде лотка может быть размещен как по центру или у стены, так и на входе. В этом случае помимо основной он выполняет и вторую функцию — создает на полу влажную зону безбарьерного типа
В комплект душевого трапа входят следующие основные элементы:
- корпус (пластмассовый, стальной, чугунный);
- съемная декоративная решётка (лицевая панель) и сито для улавливания волос и прочего мусора под ней — обе детали стоят сверху на корпусе трапа, опираясь на него;
- водоприемная воронка с элементами герметизации (гидроизолирующая мембрана и прижимной стальной фланец для крепления);
- сифон;
- выводящий патрубок в нижней части, через который вода уходит в канализацию.
Теперь о материале, из которого изготовлен сам трап. Чугун устанавливают исключительно на промышленных объектах, в общественных бассейнах, банях. Минусы: сложный монтаж из-за тяжелого веса. Плюсы: прочность, повышенная пропускная способность.
Нержавеющая сталь — материал, удовлетворяющий требованиям для помещений с жесткими санитарно-гигиеническими нормами (больницы, детсады, столовые). Стальные изделия легко чистить и содержать в порядке.
В домашних условиях вполне можно эксплуатировать пластик, выбор материала не столь важен, хотя нержавеющая сталь, конечно, предпочтительнее. Она антикоррозийная, долговечная, надежная.
И наконец, учитываем при выборе трапа его высоту, которая варьируется в пределах 55-180 мм. От этого зависит, насколько уровень пола предстоит приподнимать. Не стоит стремиться минимизировать данную характеристику, так как у высоких трапов лучше пропускная способность.
Трап — сложная конструкция. Он обеспечивает не только сток отработанной воды, но и ее фильтрацию от мусора, герметизацию стыковочной зоны, защиту от канализационных запахов, доступ к сливной системе для ревизии
Промышленностью выпускаются модели с регулируемой высотой горловины, их можно без проблем подогнать под имеющуюся толщину стяжки. Современные модели душевых трапов рассчитаны на температуру воды до +80-85 °С, решетки выдерживают вес до 300 и более килограммов.
Выводы
Трап для душа в полу, купить который можно в любом сантехническом магазине, не только доступен, но и весьма функционален. Популярные на протяжении многих лет душевые кабины очень часто неуместны для маленьких ванных комнат
. В таком случае на помощь приходит обустройство специальной изолированной душевой зоны. Трап поможет качественно обустроить отвод воды в таком помещении. Разнообразие видов, а также вариантов их размещения, помогает создать уникальный дизайн своей ванной комнаты. Правильный подбор трапа, а также материалов для его монтажа гарантирует длительный срок службы.
Душевая кабина со встроенным трапом может быть любого размераОтсутствие поддона сделает ванную комнату более просторной и подчеркнет красоту напольного покрытия
В случае, если вы желаете приступить к устройству трапа самостоятельно, то необходимо детально ознакомиться с инструкциями, дабы обеспечить необходимый уклон конструкции. Правильный монтаж является залогом качества работы вашего трапа.
