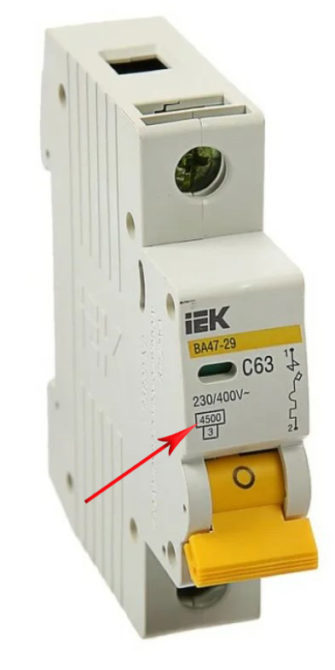

Предельная коммутационная способность — сколько килоампер

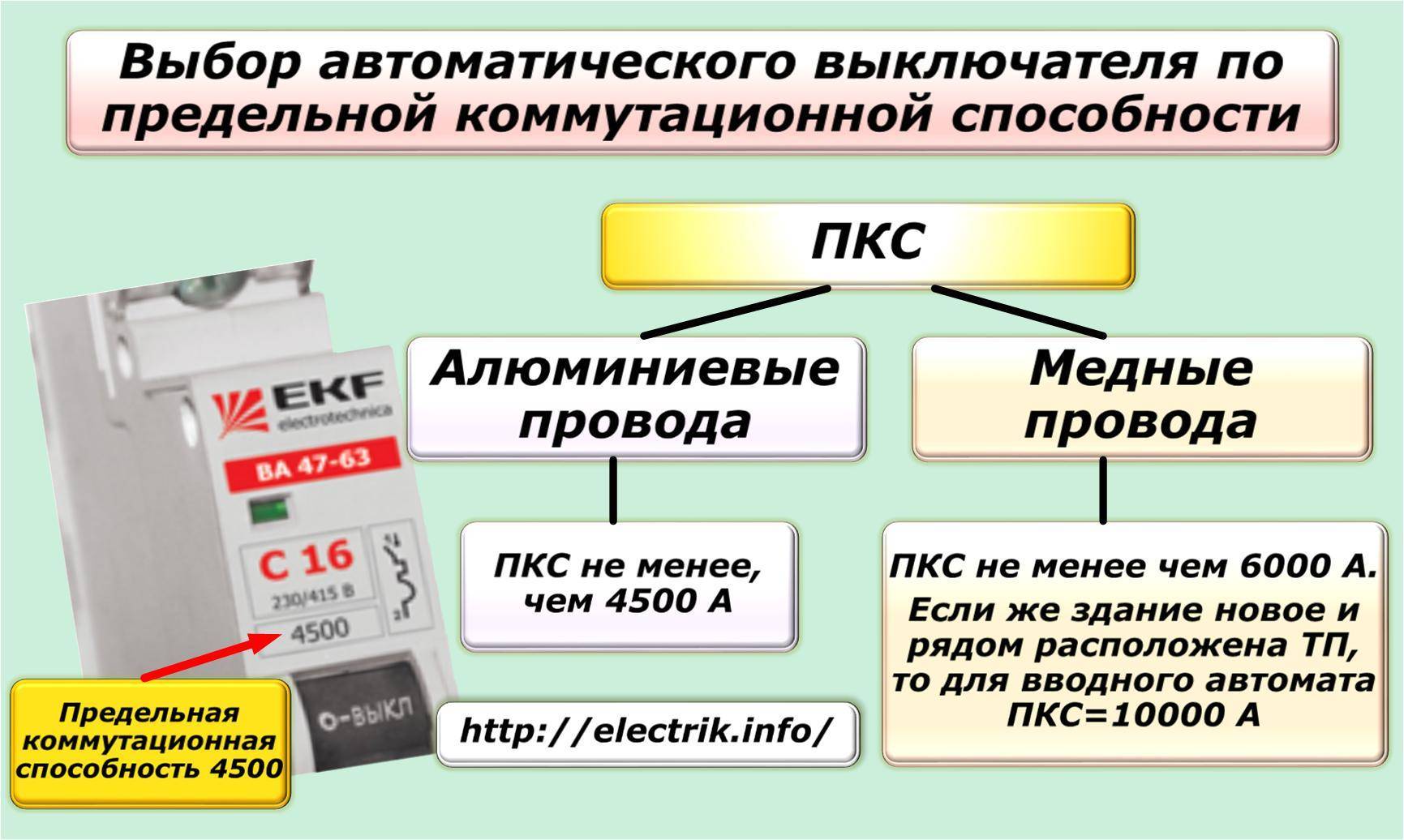

Еще один немаловажный параметр любого АВ — предельная коммутационная способность. На графике ВТХ, приведенном выше, максимальный ток составляет 100 номиналов. При коротком замыкании он может быть намного выше и достигать нескольких килоампер. Этот параметр говорит нам о том, какой максимальный ток выдержит автомат без потери работоспособности и при этом гарантированно отключит поврежденный участок и не подожжет дом, не справившись с дугой при расцеплении. Этот параметр согласно ГОСТ Р50345-99 (п. 6f) указывается на корпусе автоматического выключателя и выражается в амперах (в прямоугольнике) или в килоамперах.
Каким это значение должно быть у автомата, поставленного на ввод в квартиру или частный дом? Еще недавно этих 4 500 и даже 3 000 А было более чем достаточно для большинства применений. Но сегодня аппетиты бытовых приборов возросли, линии стали прокладываться более толстыми проводами, а значит, увеличился ток короткого замыкания
Выбирая вводной АВ по этому параметру, обратите внимание на устройства с предельным током не менее 6 кА (6 000 А)
С вводным автоматом для квартиры и частного дома мы разобрались. Теперь вы сделаете правильный выбор, и автомат будет служить вам долго, надежно защищая проводку и оборудование, к ней подключенное.
Предыдущая
ЭлектрикаСкрытые розетки для кухни в столешницу — выбираем и устанавливаем
Следующая
ЭлектрикаКакой вводной автомат поставить на дом 3 фазы 15 кВт
Спасибо, помогло!Не помогло
Сигнальные элементы
У обычного автоматического выключателя существует всего два положения:
включено
отключено
У некоторых моделей присутствует третье – аварийное отключение. Те кто плотно работает с промышленными моделями ВА, АЕ и другими, рассчитанными на большие токи, с этим знаком не понаслышке.
Язычок автомата заняв среднее промежуточное положение, как бы сам демонстрирует каким образом он был отключен. То есть, отключился он аварийно из-за короткого замыкания или перегрузки, либо был отключен вручную каким-то человеком.
В отдельных марках модульных моделей, это можно увидеть и определить по глазку, который окрашивается в тот или иной цвет, в зависимости от срабатывания.
Эта функция очень удобна, когда вы или кто-то другой, обслуживает большое количество щитовых не в одиночку, а с напарниками. Для щитка в квартире, данную опцию можно считать излишней.
А вот для РЩ-0,4кв в подъезде, она не помешает.
Еще один цветной “глазок”, который может присутствовать в автомате, расположен в подвижной части отключающего рычажка.
Заметьте, что это не просто надпись ON или OFF, которая показывает включен аппарат или выключен. Это цветной сигнальный элемент демонстрирующий реальное положение контактов. Замкнуты они или разомкнуты.
Если автомат выключен и его “язычок” находится внизу, то полосочка зеленая. Это говорит о том, что контакты действительно разорвались.
В том случае, если сигнальный элемент не поменял свой цвет, значит контакты на самом деле не разошлись (прикипели, сварились и т.д.).
Такое хоть и редко, но тоже встречается.
Подбираем подходящий автомат ввода – на какие параметры нужно опираться
Рассмотрев основные виды вводных устройств, нужно обратить внимание на параметры, учитывать которые необходимо при выборе подходящего варианта для установки в отдельно взятом случае. Первым делом определяем максимальный ток короткого замыкания
Это показатель, при котором устройство ввода должно сработать и разорвать электрическую цепь. Предлагаются ВА с параметрами от 3 до 10 мА. Оптимальным вариантом будет прибор с показателем 6 А. Для квартир допускается устанавливать автоматы на 3 мА, особенно, если вариант возникновения КЗ сведён к минимуму. Если жилище находится рядом с подстанцией, то в этом случае рекомендуется обратить внимание на устройства ввода на 10 мА.
Далее идет показатель рабочего тока, о котором мы упоминали раньше. В этом случае нужно рассматривать не только суммарную нагрузку, приходящуюся на сеть, но и сечение кабеля. Просчитывают этот параметр следующим образом: складываются мощности всего электрооборудования, находящегося в доме, после чего полученный результат умножают на 0,7 – коэффициент одновременной работы всего оборудования. Полученное значение делим на 220 (380). Итоговый результат – номинальный ток, который должен быть у приобретаемого вводного устройства.
https://youtube.com/watch?v=QWn5hL4ZnMM
При выборе ВА не обойтись и без такого понятия, как тип время-токовой характеристики. Поскольку превышение пускового тока над рабочим может быть выше в несколько раз, то автомат может определить такой параметр как короткое замыкание. Вследствие этого произойдет размыкание цепи, что совсем не нужно. Для этого существует определенная градация, позволяющая правильно выбрать класс устройства:
- В. Применяется, если отсутствуют мощные электроприборы.
- С. Используют при наличии электроплиты, котла и подобного оборудования. Применяется в домах, где пользуются приборами средней мощности не на постоянной основе: сварочный аппарат, бетономешалка и т.д.
- D. Ставят при наличии мощного оборудования.
Важно
Устанавливая ВА в доме, обратите внимание на состояние проводки. Быть может, перед установкой ее стоит заменить

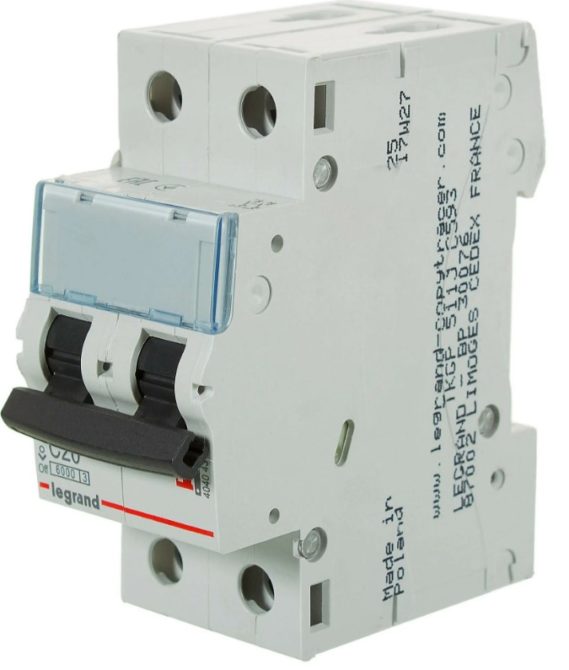

Двухполюсные вводные автоматы
Монтаж вводных устройств с двумя полюсами распространен в типовых современных квартирах. В однофазных сетях перед электросчетчиком чаще всего устанавливаются приборы с номиналом тока 25, 32 или 50 Ампер. Автомат на 50 А способен выдерживать наибольшую нагрузку, но это не значит, что он лучше других – величина тока, которую способен выдержать ВА, должна соответствовать расчетной.
Конструктивно устройство ввода на два полюса представляет собой пару совмещенных однополюсников с общей блокировкой, а также с единым рычагом управления. Это обусловлено тем, что требованиями ПУЭ запрещено разрывать нейтральный контур.
При ответе на часто задаваемый вопрос: можно ли устанавливать не двухполюсный автомат ввода, а два однополюсных – вновь обращаемся к Правилам устройства электроустановок. Требованиями этого документа такая процедура запрещается.
Монтаж защитных аппаратов с двумя полюсами производится как в старых жилых домах, в проводке которых заземление, как правило, не предусмотрено, так и в новых. Это обусловлено тем, что если подключение вводного автомата производится человеком, не имеющим квалификации, или неопытным электриком, то имеется риск неверного подсоединения. Если перепутать кабели, то при отключении прибора защиты может получиться так, что будет обесточена не вся проводка в квартире, а лишь одна из ее ветвей, что может привести к поражению электричеством во время работы.
При подключении вводного двухполюсника к нему подсоединяется фаза, идущая затем на счетчик, а после него – на УЗО. Затем происходит распределение ее на пакетники. Нулевой кабель подсоединяется ко второму полюсу, от него – на электросчетчик, а затем – на устройство защитного отключения каждой из веток проводки. Заземляющий кабель, минуя двухполюсник, подключается к шине РЕ, от которой идет к устройствам, установленным в помещении. Если ВА подключен таким образом, то его срабатывание будет происходить как на вводной линии, так и на отдельной ветви, если автоматический выключатель, ответственный за защиту последней, пришел в негодность.
По каким параметрам выбирается вводное устройство?
Выбор вводного автомата производится с учетом ряда характеристик. Их необходимо знать, чтобы правильно подобрать ВА для конкретной электросети:
Максимальный ток КЗ. Если вы подбираете аппарат для дачи или сельского дома, в большинстве случаев будет достаточно отключающей способности 4,5 МА. Для обычной городской квартиры подойдет устройство на 6 МА. Если же неподалеку от вашего автомата расположена подстанция, следует устанавливать автомат на 10 МА.
- Рабочий ток. Как его рассчитать – мы рассказали выше. С учетом полученного значения выбирается номинальный ток ВА.
- Времятоковая характеристика. Наиболее распространены приборы класса B, C и D. Автоматы типа B устанавливают, если в цепь не включены устройства высокой мощности. Если в сеть периодически включаются среднемощные приборы (например, сварочный аппарат), на ввод устанавливается устройство класса C. Если используется оборудование высокой мощности, вводный прибор должен относиться к типу D.
Функции трехфазных автоматов
- одновременное обслуживание нескольких однофазных зон цепи;
- предотвращение образования сверхтоков на линии;
- совместная работа с выпрямителями сети переменного тока;
- защита высокомощного оборудования;
- повышенная мощность за счет установки специального преобразователя;
- быстрое срабатывание в режиме КЗ на линии с большим количеством потребителей;
- возможность отключения в ручном режиме при помощи рубильника или выключателя;
- совместимость с дополнительными защитными клеммами.

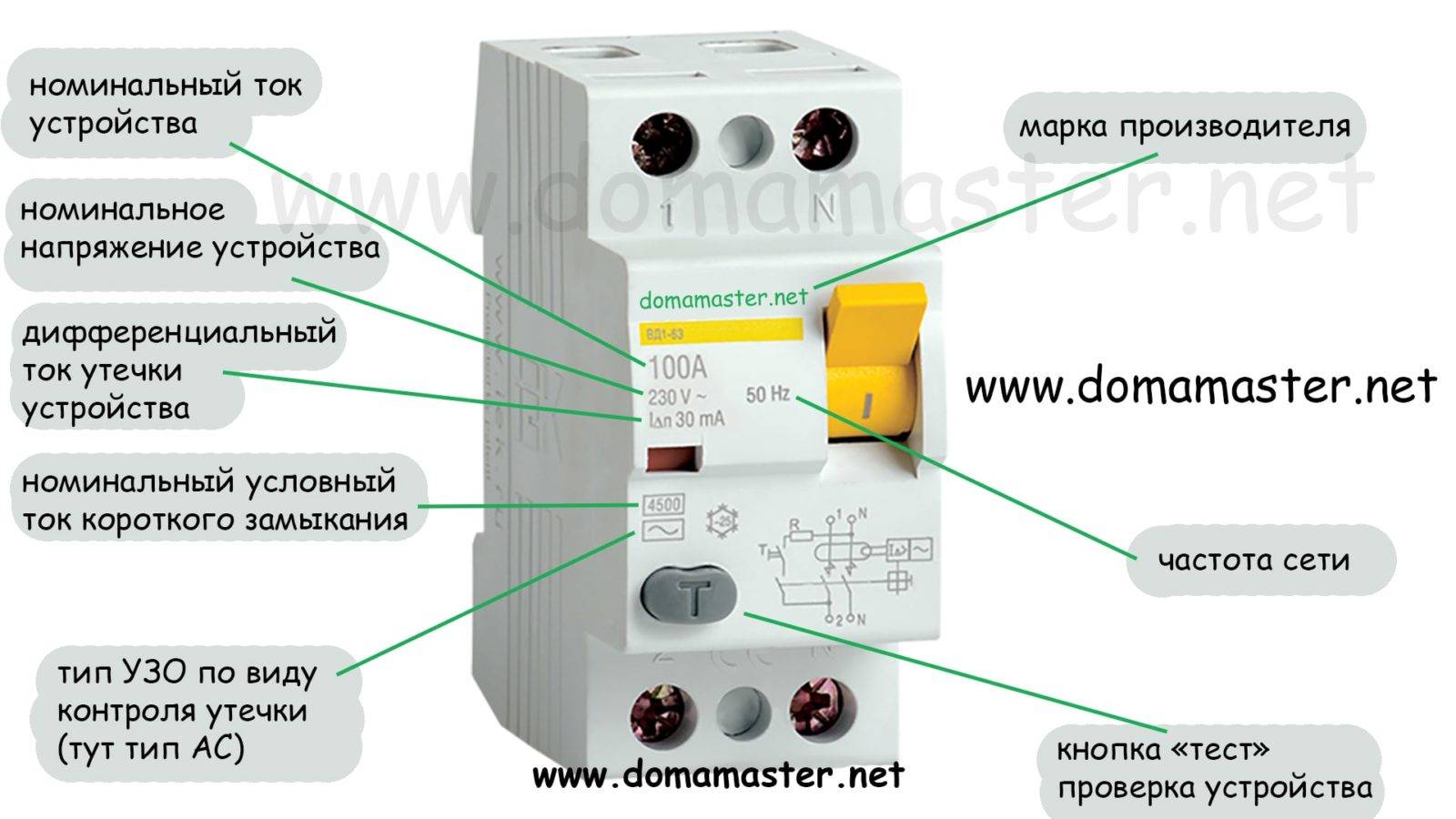

Ток утечки
На корпусе имеется маркировка – греческая буква «дельта». Токовая утечка частного дома составляет около 350 мА, отдельной группы приборов – 30 мА, светильников и розеток – 30 мА, одиночных звеньев – 15 мА, бойлера – 10 мА.
Количество полюсов
Однополюсный автомат применяется для одной фазы
В зависимости от количества полюсов можно приобрести трехфазный выключатель:
- однополюсный тип аппаратов для защиты одного кабеля и одной фазы;
- двухполюсный, представленный двумя приборами с общим рубильником – выключение происходит в момент превышения допустимого значения одного из них, одновременно обрываются нейтраль и фаза в однофазной сети;
- трехполюсный аппарат, обеспечивающий разрыв и защиту фазной цепи – являются тремя приборами с общей рукояткой активации/деактивации;
- четырехполюсный прибор, который монтируется только на ввод трехфазного РУ – разрывает все три фазы и рабочий ноль. Разрыв заземления защиты недопустим.
Предлагаем ознакомиться Из чего сделаны скобы для степлера
Место установки
Для бытового использования предназначен электрический автомат на 3 фазы с маркировкой С на 25 А. На вводе в этом случае лучше устанавливать изделия С50, С65, С85, С95. Для розеток или иных точек – С 25 и С 15, для освещения – С 12 или С 17, для электроплиты – С 40. Они будут срабатывать, когда показатели тока в 5-10 раз превышают номинал.
Подбор номинала автоматического выключателя по сечению провода
Определив номинал автомата, исходя из мощности «подвешенной» нагрузки, необходимо убедиться в том, что электропроводка выдержит соответствующий ток. В качестве ориентира можно воспользоваться нижеприведённой таблицей, составленной для медного провода и однофазной цепи (таблица 3):
жилы, кв.мм
Допустимый
ток, А
Макс. мощность
нагрузки, кВт
Ток
автомата, А
Возможные
потребители
1,5 19 4,2 16 Освещение, сигнализация
2,5 27 6,0 25 Розеточная группа, тёплый пол
4 38 8,4 32 Кондиционер, водогрейка
6 46 10,1 40 Электроплита, духовка
Как видим, все три показателя (мощность, сила тока и сечение провода) взаимосвязаны, поэтому номинал автомата можно, в принципе, выбирать по любому из них. В то же время необходимо убедиться, что все параметры стыкуются между собой, и при необходимости сделать соответствующую корректировку.
При любом раскладе следует помнить следующее:
- Установка чрезмерно мощного автомата может привести к тому, что до его срабатывания электрооборудование, не защищённое собственным предохранителем, выйдет из строя.
- Автомат с заниженным числом ампер способен стать источником нервных стрессов, обесточивая дом или отдельные помещения при включении электрочайника, утюга или пылесоса.
Подключение электроплиты
Этот кухонный прибор может подключаться к розетке и автомату 16 А с кабелем 2,5 мм² только при условии, что общая мощность нагревателей не превышает 3,5 кВт.
Обычно это двухконфорочные индукционные печи. Трёх- и четырёхконфорочная плита присоединяется к автоматическому выключателем кабелем большего сечения. Параметры проводки определяются по паспорту электроприбора или рассчитываются по формуле I(A)=P(Вт)/220В.
При подключении плиты к двух- или трёхфазной сети нагреватели необходимо разделить на две или три группы, каждую из которых присоединяют к отдельной фазе. Сечение кабеля и номинальный ток автомата определяют по самой мощной группе. Подключение к сети производится при помощи клеммника или штепсельного разъёма.
Плюсы и минусы
Преимуществом дифавтомата в его компактности, многофункциональности, 100% защита цепи от внезапных перегрузок или иной опасности. Ну а главный «козырь» — стоимость, которая ниже, нежели суммарная стоимость УЗО и выключателя автоматического типа.
Если учитывать единичный случай, то разница не слишком ощутима, но при покупке на весь дом выгода существенная. Впрочем, многое зависит от марки изделия. Монтаж занимает мало времени, на рейке дифавтомат также помещается довольно компактно.
Есть и свои недостатки у дифавтоматов. При выходе со строя придётся приобретать изделие в комплекте, а не по отдельности.
Возникновение короткого замыкания приведёт к трудностям в поиске его причины. При разделенной установке идентификация намного проще: выключился УЗО – утечка, автомат – короткое замыкание.
Какой выбрать вид защитного устройства, вопрос не из лёгких. Как делают многие электрики: если речь идёт о небольшой квартире, тогда используйте дифавтомат.
Когда собираетесь монтировать сложные конструкции, лучше всего устанавливать отдельные блоки УЗО и выключатели автоматического типа на группу. Причём на каждую группу монтировать свой отдельный выключатель.
Вводной автомат. Схема щита
Любая схема щита начинается с вводного автомата или рубильника, который полностью отключает щиток. Его установка даже не обсуждается, он должен быть цепи в любом случае. Номинал вводного автомата зависит от выделяемой мощности.
В квартирах номиналы автоматов заложены в проекты электроснабжения домов и изменить их можно только с разрешения управляющей компании или ТСЖ, самому это делать, ни в коем случае, не надо. Для квартир с электроплитами при сечение вводного медного кабеля 10 кв.мм. номинал вводного автомата должен быть не более 50А (11,5 кВт). Для квартир с газовыми электроплитами при сечение вводного кабеля 4 кв.мм. должен быть не более 25А (около 6 кВт), при сечении кабеля 6 кв.мм. — не более 32А (около 7,5 кВт). Стоит отметить, что данных номиналов и мощнойстей вполне хватает. Поэтому, чтобы определиться с номиналов автомата, необходимо знать сечение кабеля. В старом жилом фонде, часто в квартиру идет вообще один кабель 2,5 кв.мм.(почти всегда алюминий), поэтому там ситуация другая.
В частных домах (коттеджи, дачи) все зависит от того, сколько мощности вам выделила сетевая организация, председатель СНТ, ДНТ и т.д. Если это сетевая организация, то у нас в стране по Постановлению Правительства РФ от 27.12.2004 N 861 «Об утверждении Правил недискриминационного доступа…» стандартно подключают три фазы 15 кВт за 550 руб. в независимости от региона, будь то Якутия или Москва. Если вы хотите мощности больше, чем 15 кВт, то здесь уже необходимо доплатить и тут уже расценки по регионам разные, в Москве и области бывает доходит до 100.000 руб. за + 1 кВт.
В СНТ свои порядки, где-то на мощность смотрят сквозь пальцы, по принципу «бери сколько сможешь унести», а где-то считают каждый кВт. Вообщем, если у вас дом в СНТ, то вам прямая дорога к вашему председателю, который вам все объяснит. Сечение вводного кабеля или провода, как правило закладывают не менее 10 кв.мм. по меди или 16 кв.мм. по алюминию, т.е. номинал автомата можно выбирать до 50А, если, конечно, такой разрешат поставить.
Часто возникает вопрос, нужен ли вводной автомат на щите в доме, если такой уже есть в щите учета (со счетчиком). Ответ однозначен, конечно нужен, вы же не будете ходить-бегать постоянно до опоры (столба), где установлен щит учета, чтобы включать-выключать щиток в доме. Исключение относится к квартирам, если у вас вводной автомат в этажном щитке, который в нескольких метрах от вашей квартиры, то вводной автомат (рубильник) внутри квартиры можно не ставить.
Другой вопрос, который касается больше частного дома, если автомат уже есть в щите учета, то в дом правильно ставить рубильник, а не автомат. Так-то оно так, но позвольте, разве будет хуже, если будет стоять второй автомат в цепи, конечно же нет.
Установку рубильника еще часто мотивируют тем, что нагрузку предпочтительнее отключать именно рубильником, который для этого и предназначен. Но автомат — это такой же коммутационный аппарат, который предназначен для отключений-включений, его отличие от рубильника лишь в том, что он имеет еще и защиты. Дом или квартира — это не производство и токи небольшие, хорошие европейские автоматы имеют ресурс на десятки тысяч циклов отключений-включений, так какие могут быть проблемы?
К тому же, хорошие рубильники почти всегда дороже, чем автоматы, а занимают столько же места. Еще установку второго автомата объясняют селективностью, т.е. мол, если поставить автомат в доме на одну ступеньку меньше, чем автомат в щите учета, например, 25А в доме, а 32А на столбе, то в доме 25А отключится первым и не придется бегать к столбу, чтобы включить электричество обратно. Это верно лишь отчасти, только когда автомат отключился от перегруза (когда было включено много приборов одновременно), если будет короткое замыкание КЗ, то в 90% случаев отключатся оба автомата одновременно.
Вывод: Номинал вводного автомата выбирается по сечению вводного кабеля, при условии, что мощность не ограничена. Если мощность ограничена, то выбираем номинал вводного автомата исходя из ограничения, при этом не забываем про сечение вводного кабеля.
Назначение вводного автомата
Чтобы понять для чего же все-таки нужен «вводной «автомат», кратко разберемся что же такое автоматический выключатель в общем случае и для чего он нужен.
Автоматический защитный выключатель – контактный коммутационный прибор, который способен отключать электрические сети при возникновении внештатной ситуации (перегрузки или короткого замыкания).
Вводной автомат по внешнему виду, механизму работы и конструкции ничем не отличается от обычного защитного устройства, контролирующего какую-либо электрическую линию
Единственное и самое важное отличие – это его номинал, который на определенный (рассчитанный) порядок выше, с учётом селективности, чем у любого линейного защитного выключателя в электрощите
Вводной автомат обязательно устанавливают при вводе электрического кабеля в квартиру или частный дом. Он защищает в целом всю электрическую сеть жилого помещения от перегрузки, а также служит для отключения питания на всем объекте (например, для проведения электротехнических и других ремонтных работ). Также он обеспечивает правильную работу подводящего электрокабеля и не позволяет превышать нагрузку, установленную для данного помещения.
Схема включения
Входной выключатель используется не только для электробезопасности, но и для отключения потребителя от электричества при ремонтных работах. По этой причине автомат устанавливается перед счетчиками.
Доступ к автомату имеет только профессиональный электрик. Хозяева квартир не имеют права вмешиваться в защитную систему. В 90% случаев автомат ставится в подъездный щит в многоквартирных домах и в наружные системы (столбы, заборы) для коттеджей.
Владельцы могут установить дублирующий автомат, который используется для удобства обслуживания. Он ставится между счетчиком и групповой автоматикой внутри квартирного распределительного щита. Сила тока дублирующего устройства должна быть ниже, чем на вводном приборе.

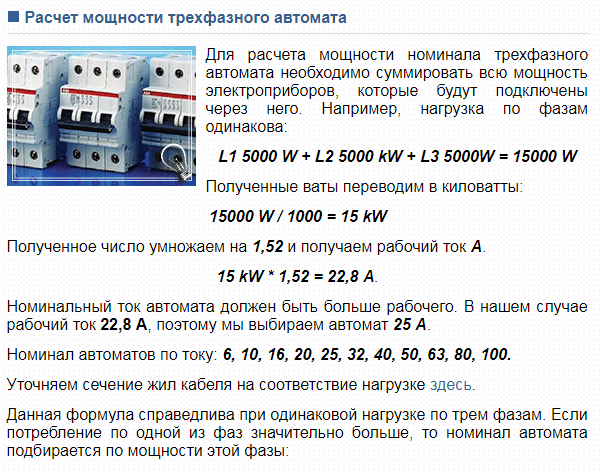

Установка вводного устройства в трехфазных сетях
Монтаж вводного автомата в трехфазных цепях, применяемых только в частном жилом секторе, осуществляется строго в соответствии с положениями действующих нормативов. Во вводно-распределительном шкафу устанавливается 4-х полюсный прибор на разрешенный для частных хозяйств токовый номинал 63 Ампера. По согласованию со службами «Энеросбыта» эта цифра всегда может быть скорректирована в большую сторону.
После получения разрешения на более мощный вводный автомат пользователю останется только поменять старый прибор на новое изделие, которое гарантирует нормальную работу при значительно возросшей нагрузке.
Выбор автоматического выключателя. ВТХ.
Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.
Время токовые характеристики автоматических выключателей B C D.
Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:
- B — от 3 до 5 ×In;
- C — от 5 до 10 ×In;
- D — от 10 до 20 ×In.
In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:
- Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
- Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
- Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.
Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.
Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.
Селективность автоматических выключателей.
Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
- Выбор номинального тока автоматического выключателя;
- выбор характеристики автоматического выключателя;
Характеристики автоматических выключателей.
Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

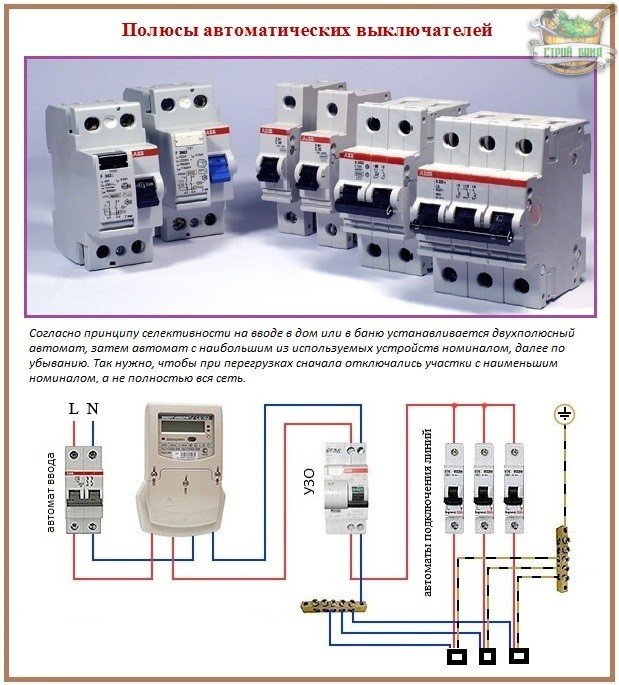

Выбор автоматического выключателя. Полюсы автоматов.
Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:
Для сети 230 В:
- Однополюсные;
- двухполюсные.
Для сети 400 В (380В):
- Трёхполюсные;
- четырёхполюсные.
Выбор автоматических выключателей по количеству полюсов.
С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.
Выбор автоматического выключателя. Производители автоматов.
Выбор автоматического выключателя по производителю.
Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:
- ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
- Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
- Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.
А вот автоматические выключатели среднего ценового сегмента:
- Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
- Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.
В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.
- Мы в TELEGRAM;
- Мы в Instagram;
- Мы на YouTube;
Двухполюсный автомат ввода – стандартное решение для типовых квартир
При перепадах напряжения и с целью защиты собственного жилища в настоящее время для однофазной сети используют вводной автомат на 25А, 32А либо 50А. По своей сути двухполюсник – так ещё называют двухполюсный автомат – представляет собой конструкцию двух объединенных между собой однополюсных автоматов, имеющих единый рычаг отключения и общую блокировку между механизмами отключения. Почему у него такая конструкция? Дело в том, что Правила электрических установок, которыми руководствуются при работе с электроэнергией, запрещают разрыв нулевого провода. Двухполюсники монтируются и на фазу, и на ноль, а при срабатывании происходит полное обесточивание.
Двухполюсный автомат – это, по сути, два объединенных между собой однополюсных с единым рычагом отключения
Двухполюсные автоматы применяют при замене проводки в старом жилом фонде. Там, как правило, идет двухпроводная электропроводка, состоящая из фазы и нуля. Заземление в ней отсутствует. В новом жилищном фонде также распространена установка двухполюсников для отключения всей квартиры. Дело в том, что по причине низкой квалификации электриков или при самостоятельной установке вводного автомата существует вероятность неправильного подключения ввода. Иногда провода могут быть перепутаны, что не исключает поражения электрическим током при отключении лишь автомата, идущего на определенную линию проводки в квартире. С применением двухполюсника такой вариант отпадает.
Подключение двухполюсного устройства ввода происходит путем подачи на него фазы, которая от него отходит на счетчик, а затем на устройство защитного отключения. После этого фаза распределяется на установленные автоматические выключатели. Нейтральный провод подключается на второй полюс, затем заходит на счетчик, после чего идет на УЗО каждой отдельной линии. Заземление идет напрямую к шине РЕ (Protect Earth), а затем уже на точки, установленные в квартире. К двухполюснику он никак не подключается. При таком подключении вводной автомат будет срабатывать не только при проблемах на линии ввода, но и в случае проблем на отдельно взятой линии в квартирной проводке, если автомат, стоящий на ней, по каким-то причинам вышел из строя.
Вы хотите изменить параметры вводного выключателя (если его выбивает)
Одна из причин — у вас постоянно выбивает вводной автомат одновременно с внутренним, в распределительном щитке. Причем раньше этого не было. Почему так происходит? На домашнем щитке есть выключатели с аналогичным значением по максимальной силе тока. Например, у вас в подъезде стоял керамический предохранитель на 25 А (дома старой постройки). После ремонта его заменили на современный автомат 20 А. И распределительные выключатели в квартире имеют такой же номинал. Казалось бы, проще заменить автомат на входе, и все встанет на свои места. Однако это чревато штрафом от энергоснабжающей компании.
Придется переделывать домашний щиток, и устанавливать групповые автоматы с меньшим значением.
Расчет автомата ввода
Перед приобретением автомата важно правильно его рассчитать. Характеристики:. Характеристики:
Характеристики:
- количество полюсов;
- времятоковую характеристику;
- номинальный ток;
- установленная мощность;
- номинальный ток утечки;
- линейное напряжение;
- селективность;
- максимальный ток короткого замыкания.
Номинал тока определяется для одновременного подключения всех электроприборов в сеть. От тока зависит и мощность.
На мощные устройства, такие как водонагреватели и электрические плиты, ставятся дополнительные вводные автоматы.
Используются автоматы для систем TN-S и TN-C. В первом случае выбирается однополюсник с нулем или двухполюсник либо трехполюсник с нейтралью. Во втором случае нужен однополюсный (для сети 220 В) или трехполюсный (для 380 В) автомат.
Расчет для электросети квартиры 220 Вольт
Вводный автомат в квартиру с напряжением 220 В рассчитывается по следующей формуле:
Ip=Pp/(Uф*cosф). В этой формуле Uф – фазное напряжение, Рр – расчетная мощность, Ip – ток нагрузки. Cosф является безразмерной величиной, характеризующей наличие реактивной мощности.
Расчет для электросети квартиры 380 Вольт
Чтобы рассчитать выключатель для электросети 380 В, формула немного видоизменяется:
Ip=Pp/( Uн*cosф). Uн – это напряжение сети.
Выбирая устройство, номинальный ток следует увеличить на 10% для запаса.

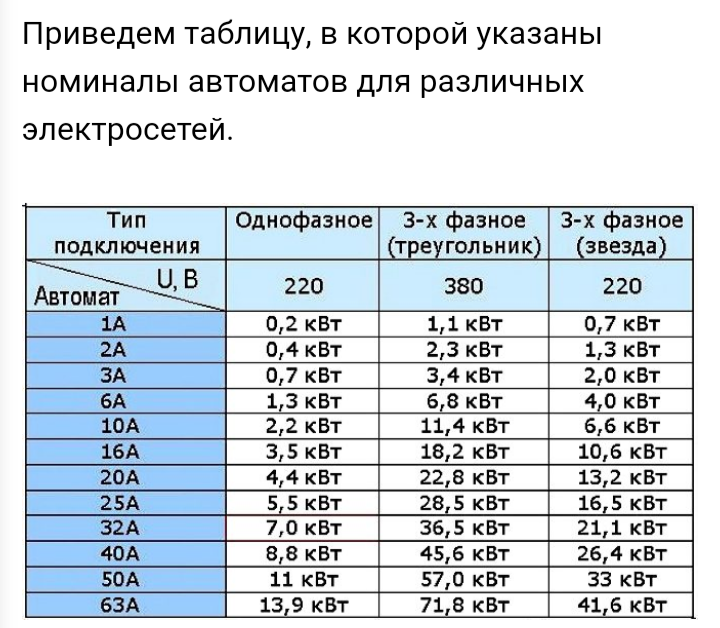

Как рассчитать автомат по нагрузке?
Для того чтобы узнать какую мощность выдержит автоматический выключатель необходимо применить физическую формулу P=U*I. Мощность равна напряжение умножить на силу тока.
Пример: на какую мощность рассчитан автомат 16А? У нас в сети 220 Вольт умножаем на 16 А получаем 3520 Вт. То есть 3,5 кВт его номинальная нагрузка.
Мы также уже знаем про время токовые характеристики автомата. Из них можно сделать расчет.
При достижении потребляемой мощности в 3977 Вт (1,13*3520) автоматический выключатель не отключится вообще. Т.е. автомат с обозначением С 16 выдержит почти 4 кВт без проблем.
1,45*3520=5104 Вт — а при такой нагрузке он отключится менее чем за 1 час.
Вводной защитный автомат: типы устройств и особенности выбора
Как было сказано выше, вводные автоматы позволяют отключить питание электропроводки, если ее необходимо отремонтировать или произвести модернизацию. Вводной автомат обычно не устанавливают в квартиру, его монтаж производится чаще всего производится на лестничной площадке. В одноэтажных зданиях их устанавливают снаружи дома, на улице. Внешне входной автомат практически неотличим от защитных устройств, смонтированных внутри распределительных щитов, но при этом величина номинального тока, на которую он рассчитан, гораздо выше.
Защитные устройства, устанавливаемые на ввод, могут иметь от двух до четырех полюсов. Количество их у выбранного автомата зависит от механизма энергоснабжения, монтаж которого произведен на объекте.
Иногда перед электросчетчиком на ввод ставят простой защитный размыкатель с большим номиналом тока. Монтаж этого прибора не обеспечивает надежной защиты проводки, поскольку при обесточивании происходит разрыв фазной линии, но при этом нулевой проводник по-прежнему контактирует с устройством подачи электричества.
Что такое автоматический выключатель и их разновидности – на следующем видео:
Какой автомат по номиналу поставить на квартиру или частный дом, можно решить, посчитав суммарный ток проводника и линий электропитания. Расчеты нужно делать, исходя из того, что все приборы включены, а значит, линия находится под максимальной нагрузкой.
Подбирая вводное устройство, следует учитывать мощность, которая потребляется объектом, а также фазность энергопитания. В однофазных сетях перед электросчетчиком нужно устанавливать ВА на два полюса, для трехфазных цепей – на три или на четыре.
Напряжение к аппарату подводится посредством воздушной или подземной линии.
