Чем хорош такой смеситель
Возможность сэкономить место — не единственное достоинство устройств этого типа. Смеситель, установленный непосредственно над чашей ванны, наполняет ее практически без брызг, которые способны пятна на стенах и прочих элементах интерьера. В результате уборка потребует меньше усилий.
Модели смесителей, которые монтируют прямо на бортик, обычно отличаются повышенной производительностью. Поэтому ванна наполняется быстрее, и уровень комфорта заметно повышается. Опосредовано такое решение позволяет немного сэкономить: если ванна наполняется быстро, вода в ней не успевает остыть, т.е. расходы на подогрев горячей воды несколько сократятся.
Галерея изображений
Фото из
Разработка смесителей для установки на борт ванны обоснована улучшенной эргономикой и интересным дизайном
На бортике сантехнического оборудования удобнее располагать всевозможные гидротехнические спецэффекты типа тропического душа и водопада
На борт ванны можно установить обычный настенный смеситель, если для подключения использовать переходники
Гидромассажные ванны, в которых принято проводить немало часов во время приема процедур, оборудуются смесителями, установленными в удобном для использования месте
Располагают смесители на бортиках сантехники в горизонтальном положении, трубы подводят под бортом чаши
Для подключения расположенного на борту смесителя водорозетки чаще всего переносят под ванну
Подключение производится так, как обычно подсоединяют врезанные кухонные смесители
Из-за особого расположения подводящие трубы испытывают повышенную нагрузку, поэтому к качеству соединений следует подойти предельно серьезно

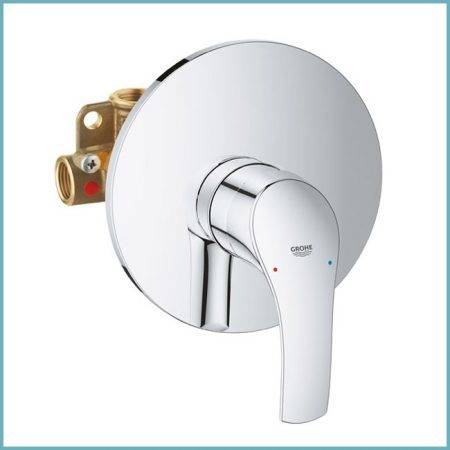

Врезной смеситель — эргономичное решение
Тропический душ с водопадом на бортике
Монтаж через переходники

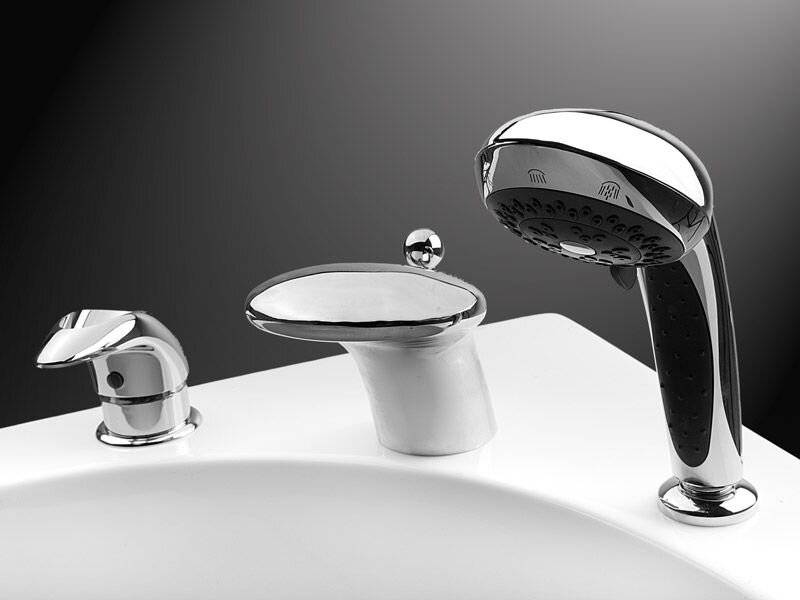

Гидромассажная ванна с боковыми кранами
Особенности установки врезных смесителей на бортик
Располодение водорозеток для врезного смесителя
Подключение к горячему и холодному водопроводу
Качество соединения как основа нормальной работы
Такие смесители отличаются стильным дизайном и большим разнообразием конструкций. Например, можно подобрать модель, элементы которой монтируют по отдельности. Панель управления ставят в изголовье, чтобы была под рукой, излив — по центру длинного бортика, душевую лейку — в углу и т.п.
Смесители водопадного типа для бортика ванны выглядят очень эффектно и часто снабжены удобной панелью управления. Но стоимость таких изделий обычно довольно высока
Наконец, смесители этого типа выглядят обычно очень стильно, они оставляют множество возможностей для украшения интерьера. Лейка душа стоит прямо на бортике, а ее шланг обычно скрыт между стеной и бортиком ванны или за фальш-панелью. Дизайн интерьера ванной комнаты от такого решения только выигрывает. Еще одно преимущество — низкий уровень шума при работе смесителя.
Смеситель на бортик ванны выглядит стильно, повышает уровень комфорта в ванной комнате и относительно прост в монтаже
Выбор места установки
Место установки выбирают так, чтобы не затруднять доступ к смесителю при ремонте.
Устанавливайте смеситель либо на открытый бортик, за съемным экраном, либо у боковой стены, но ближе к краю, чтобы обеспечить доступ к узлам смесителя. Чаще всего выходит из строя шланг душа (считается, что он служит не более года) – разместите его в таком месте, чтобы замену можно было производить без затруднений.
Некоторые акриловые ванны продаются с готовыми отверстиями — перед покупкой оцените, насколько удобно их расположение.
Также стоит обратить внимание на следующие факторы:
Необходимо подбирать смеситель в соответствии с дизайном комнаты и непосредственно самой ванны. Вес устройства должен быть значительным
Если масса крана очень маленькая, можно предположить, что изготовитель использовал сомнительный сплав металла. Хорошие и качественные модели смесителей зачастую издают довольно низкий шум потока воды
Если в доме присутствуют маленькие дети, стоит обратить внимание на наличие встроенного ограничителя температуры. Такое приспособление поможет избежать ожогов кожных покровов слишком горячей водой. Некоторые современные модели врезанных смесителей имеют специальные устройства для уменьшения используемой воды
Это существенно может снизить плату за коммунальные услуги, вследствие чего прибор за быстрое время окупится, несмотря на его высокую цену
Некоторые современные модели врезанных смесителей имеют специальные устройства для уменьшения используемой воды. Это существенно может снизить плату за коммунальные услуги, вследствие чего прибор за быстрое время окупится, несмотря на его высокую цену.
Установка на полипропиленовые трубы в стену
Монтаж смесителя на полипропиленовые трубы выполняют с применением пластиковой планки с внутренней вставкой из металла. Закрепление планки на трубах выполняется так, чтобы внешний край не выступал над поверхностью плитки.
Обратите внимание! Обычно планку утапливают в стену минимум на 3-4 см, а стандартное расстояние между их осями — 150 мм. Планка для монтажа смесителя на полипропиленовые трубы. Планка для монтажа смесителя на полипропиленовые трубы
Планка для монтажа смесителя на полипропиленовые трубы
Чтобы выполнить установку смесителя на стену необходимо:
Проверить наличие всех деталей в комплекте и почистить планку, к которой будем прикручивать смеситель; Установить эксцентрики. Для этого нужно проверить их положение внутри фитингов по длине и затем намотать на более узкую часть с резьбой (которая войдет в стену) ФУМ-ленту (лен). Наматывание выполняется по ходу резьбы с натяжением, в несколько слоев (обычно около 10-ти оборотов), чтобы полностью скрыть неровности резьбы. Оно ведется от края изделия в форме конуса. После герметизации резьбы, эксцентрики по очереди вкрутить внутрь выходов в стене (по ходу резьбы) и с помощью разводного ключа аккуратно закрутить до упора; Приложить декоративные крышки, чтобы удостовериться, что по длине эксцентрики установлены правильно, и длина оставшейся резьбы достаточна для прикручивания смесителя. Крышки должны прилегать к поверхности стены плотно, без щели. После проверки их следует снять; В корпус смесителя вставить прокладки, и прикрутить его к эксцентрикам – проверить точность положения эксцентриков по осям. Прокладка укладывается ребристой стороной внутрь смесителя, а гладкой – в сторону выводов эксцентриков. Затем открыть воду и проверить, насколько герметично было смонтировано соединение; Если вода не просачивается – смеситель снять и смонтировать декоративные крышки. Смеситель прикрутить к эксцентрикам вручную, затем с полным обжатием гаек с помощью разводного ключа
Обжатие выполнить осторожно, чтобы не испортить блестящее покрытие смесителя и не передавить прокладку внутри. Для страховки между ключом и гайкой подложить ветошь; Включить воду и проверить, как работает готовая система

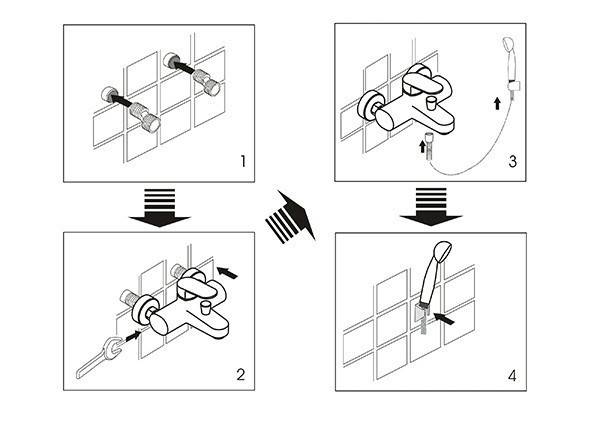

Схема монтажа смесителя в ванную
Особенности сверления по эмали
Специалисты не рекомендуют новичкам самостоятельно делать отверстия в бортике чугунной или стальной ванны. Проблемы вызывает наличие эмали, которая выполняет не только декоративные, но и защитные функции. При неправильном сверлении высок риск необратимых повреждений этого слоя. И все же техника для домашнего сверления подобных поверхностей существует, и опытный мастер вполне может с ней справиться.
Помимо обычных инструментов, вроде маркера, рулетки, отвертки и дрели, понадобится специальное сверло перовое, предназначенное для сверления стекла и керамики, а также прозрачный скотч и кусочек пластилина. После выполнения разметки место сверления следует аккуратно заклеить скотчем.
Затем из куска пластилина нужно сделать круглый бортик и прилепить его по окружности таким образом, чтобы место для сверления было в центре. Площадь, ограниченная пластилиновым бортиком, должна раза в три превышать размеры отверстия для смесителя. Получается ровная круглая площадка с бортиком. В нее нужно налить воды.
После этого можно начинать сверление по центру разметки. Рекомендуется использовать сверло диаметром 6мм на скорости около 500-600 оборотов. Нажим должен быть умеренным. В процессе такого аккуратного сверления в бортике ванны появится узкое сквозное отверстие, через которое вытечет присутствующая на месте сверления вода.
Теперь из пластилина следует сделать небольшой колпачок и прилепить его на нижнюю часть бортика, чтобы получившееся отверстие было по центру. Снова нужно налить воду и выполнить повторное сверление с помощью сверла 12 мм. Нажим должен быть слабым. Когда сверло пройдет бортик насквозь, можно снять весь пластилин и оценить качество работы, сколы на эмали должны быть минимальными.
После этого нужно расширить отверстие до необходимых размеров, чтобы установить смеситель. Для этого выполняется новая разметка, с обозначением границ отверстия. Поверхность необходимо снова заклеить прозрачным скотчем. Расширять отверстие следует с помощью шлифовальной машины, используя резиновую насадку с наждачной тканью. Обороты следует выставить на максимум, но прилагаемое усилие должно оставаться минимальным.
Когда отверстие будет достаточно расширено, можно использовать насадку диаметром 20 мм. Следует понимать, что при минимальном усилии, которое убережет эмаль от повреждений, работа будет продвигаться не слишком быстро. Работать шлифмашиной придется более часа. Когда отверстие будет готово, в него вставляют уплотнительное кольцо и выполняют монтаж смесителя в обычном порядке.
Есть и другие способы аккуратно просверлить эмалированные поверхности. Некоторые мастера просто приклеивают к эмали металлическую пластину и просверливают такой “бутерброд” насквозь. Металл защитит эмаль от повреждений. Другие перед сверлением аккуратно снимают часть эмали с помощью шлифовальной машины, а затем выполняют сверление корончатой фрезой.
Наконец, есть способ сверления чугуна алмазной корончатой фрезой с использованием кондуктора из древесины. Но в этом случае фрезу необходимо довольно часто охлаждать, поливая ее водой.
Недостатки
Встроенный смеситель для акриловой ванны – очень эстетичное, элегантное решение насущного сантехнического вопроса, который ставит в тупик многих домовладельцев. Благодаря тому, что акрил легко режется в домашних условиях, отверстие для монтажа оборудования можно изготовить практически в любом месте бортика, где удобно произвести подключение к водоснабжению. Однако, у этого прибора существуют недостатки:
- Ускоренный износ оборудования. При постоянном использовании врезного смесителя шланги, которые находятся под ванной, постоянно перетираются, из-за чего требуют регулярной замены.
- Трудность ремонта. Встроенное сантехническое оборудование, которое «спрятано» под ванной, в случае поломки или протечки невозможно отремонтировать без отключения и демонтажа чаши.
- Высокая цена. Так как врезные модели смесителей появились на рынке относительно недавно, они более компактные и эстетичные, они стоят дороже обычных.
Учтите, что опытные сантехники подчитали и опытным путем определили, что шланг обычного наружного смесителя приходит в негодность за 10 лет, а у встроенных моделей этот элемент конструкции требует замены каждые 1,5-2 года.
Несколько полезных советов
Лучшее время для установки смесителя на акриловую ванну – это период ремонта и монтажа новой ванны. Монтаж устройства выполняют перед тем, как подключить ванну к канализации и установить декоративный экран.
Если принято решение заменить обычный настенный смеситель на врезную модель, придется после установки и демонтажа старого смесителя провести некоторые отделочные работы.
Чтобы обеспечить доступ к коммуникациям смесителя, установленного на бортике ванны, можно использовать удобный откидной экран, фальш-панель или смотровой люк
Возможно, демонтировать и установить снова придется и всю ванну. С этими затратами времени, сил и средств необходимо считаться. Если необходимо установить несъемный вариант декоративного экрана ванны, в нем можно сделать смотровой люк, чтобы обеспечить доступ к коммуникациям.
При монтаже врезного смесителя на бортик акриловой ванны производители рекомендуют использовать специальную планку. Действительно, акрил не такой прочный материал, как чугун или сталь. По мнению производителей, наличие отверстия в бортике ослабляет конструкцию. Планки и панели служат для того, чтобы усилить бортик и предотвратить его возможную деформацию.
На практике мастера этому моменту значения не придают и обходятся без всяких планок. Этот элемент часто приходится подрезать и подгонять под размеры и конфигурацию бортика. Бортик обычно имеет скругленную форму, что заметно осложняет такую подгонку.
Чтобы не возиться с этой проблемой и не тратить время, домашние умельцы просто пренебрегают рекомендациями производителя.
К счастью, сведений о рухнувшем смесителе, установленном без планки, пока не поступало. И все же следует помнить о такой опасности и разумно оценивать соотношение рисков и затрат на монтаж усилительной планки. Если ее форма совпадает с конфигурацией бортика, имеет смысл усилить конструкцию.
Разновидности врезных смесителей
Если принято решение об установке врезного смесителя, то требуется правильно подобрать оборудование. Смеситель для ванной, монтаж которого производится на борт ванны, может быть:
двухвентильным. Регулировка напора и температуры поступающей воды производится при помощи двух кранов. Основное преимущество – невысокая стоимость. Основной недостаток – быстрый износ прокладок, что приводит к необходимости проведения ремонтных работ;
Управление двумя отдельными кранами
однорычажным. Процесс управления таким видом оборудования производится при помощи одного рычага, установленного над изливом. Преимуществами однорычажного смесителя является более длительный срок эксплуатации и удобство управления. Среди недостатков можно выделить большую стоимость оборудования;
Один рычаг управления
бесконтактным или сенсорным. Включение смесителя производится путем воздействия на сенсор, а выключение автоматически после прекращения использования. Настройка температуры производится предварительно, так как оборудование дополнено термостатом. Преимуществами такого вида являются уникальность, оригинальность и удобство пользования, а недостатком – высокая стоимость.
Бесконтактный способ управления
Чтобы продлить срок службы однорычажных и сенсорных моделей смесителей, рекомендуется перед подключением к водопроводной системе установить фильтрационную установку.
По типу конструкции смеситель с установкой в ванну может быть:
наборным. Оборудование предназначается исключительно для набора воды в сантехническое оборудование. По способу управления наборный смеситель может быть двухвентильным, однорычажным или сенсорным.
Для более удобного принятия водных процедур наборный смеситель дополняется душевой лейкой. Крепление лейки может быть произведено на его корпус или отдельно;

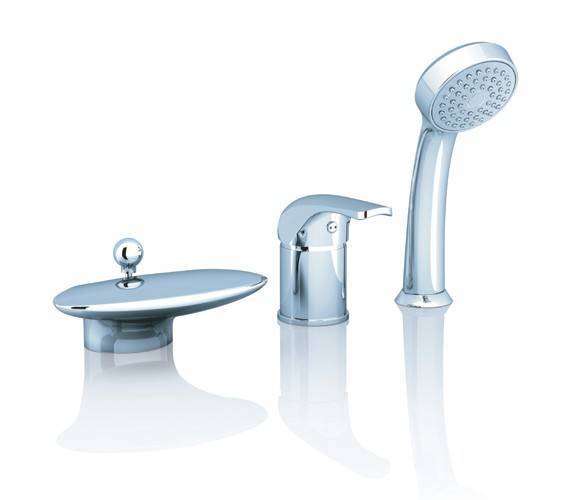

Однорычажный смеситель с отдельной душевой лейкой
каскадным. Наиболее современные модели, которые помимо основной функции подачи воды выполняют и декоративную функцию. Поток воды из крана каскадного смесителя напоминает миниатюрный водопад.
Врезной смеситель каскадного типа
Существенным минусом каскадного смесителя является увеличение расхода воды при приеме водных процедур.
Разновидности устройств по конструктивным и функциональным особенностям
По способам регулировки и нагрева воды смесители можно разделить на три типа:
- механические – наиболее простой вариант, для работы которых требуется и холодная, и горячая вода, ведь ее нагревание в самом устройстве не происходит;
- электрические – горячая вода не требуется, ее нагревание производится в самом приборе;
- термостатические – с электронной системой управления, температуру воды можно задать заранее, а регулирует ее термостат – специальный узел прибора.
Основное предназначение смесителей для душа состоит в том, чтобы смешать воду до нужной температуры и направить ее на выбранный режим. А как функционируют эти приборы?
- Вода поступает в первый блок, смешиваясь там до нужной температуры.
- Затем, уже нагретая, она поступает во второй блок, откуда направляется на режим, который был выбран.
- Этот узел состоит из одного ввода и нескольких выводов, количество которых равно числу положений смесителя.
- Регулировка производится непосредственно из кабины при помощи рукояток, которые могут быть различных конфигураций.
- Вся остальная рабочая система скрыта за панелью душевой кабины. Для более эстетичного внешнего вида используют декоративные накладки самого различного вида.
Просто и дешево
Под занавес я предоставлю на суд читателя собственную фантазию на тему набортных смесителей, реализованную в мансарде моего дома.
Мне было необходимо добиться двух целей:
- Организовать подачу холодной воды в ванну через обычный водоразборный кран;
- Получить возможность принимать в этой ванне душ с использованием проточного водонагревателя.
Задача осложнялась гипсокартонными стенами санузла, делавшими довольно неудобным скрытый монтаж подводки к настенному смесителю. Задача была решена следующим образом:
На край ванны установлен обычный водоразборный кран с латунным корпусом и керамической кранбуксой.
Организована подача воды в душевую лейку через проточный водонагреватель мощностью 3,5 КВт.
Для регулировки напора на входе водонагревателя использован еще один такой же водоразборник. Вместо гусака на него установлен переходник 1/2 — 3/4 дюйма.
Все подключения были выполнены жесткими подводками — металлопластиковой трубой на компрессионных фитингах. Исключения два — подключение сливного бачка унитаза и резервного бака с водой. Ведущие к ним гибкие шланги проложены открыто и могут быть заменены без лишних усилий.
Подводка водоснабжения с гибким отводом на накопительный бак.
Суммарные расходы на водоразборные краны, трубы, шланги и фитинги составили примерно 2000 рублей.
Как установить смеситель в стену?
Чтобы в случае ремонтных работ был удобный доступ к элементам изделия, его устанавливают в фальшь-стену. Фальшь-стена изготавливается из гипсокартона. В полученном пространстве располагают подводку и остальные детали смесителя. После установки стены, подсоединяются трубы. Соединительные жесткие детали труб скрепляются строительными скобами, а гибкие – дюбелями. В соединительные трубы вставляются патрубки, в них вкручиваются гайки смесителя. Чтобы все крепления были герметичны, их закрепляют подмоткой для труб.
Когда все работы по установке выполнены, включают воду и производят проверку на протечку. При необходимости все места стыков еще раз подтягивают.
https://youtube.com/watch?v=4rIE1d6W03U%3F
Альтернативный способ монтажа
Если по какой-либо причине нет возможности сделать отверстия в бортике ванной, можно использовать хорошую альтернативу – установку смесителя в стену.
Алгоритм действий:
Обустраиваем фальш панели. Они могут выглядеть как полки или выступы из стены
Важно: в месте, где будет смонтирован смеситель, необходимо заранее провести гидроизоляционные и отделочные работы. Также не стоит забывать о свободном пространстве для монтажа шлангов.
К месторасположению смесителя подводим шланги
Жесткое крепление труб предполагает использование специальных скоб. При гибком креплении используются планки на дюбелях.
Непосредственно в фальш панели делаем отверстия для смесителя.
Монтируем кран.
На заключительном этапе хорошенько подтягиваются все соединения, включается подача воды, проверяются все элементы на предмет протечек.
Независимо от способа крепления врезного смесителя, важно позаботиться о свободном доступе ко всем элементам конструкции. Специалисты не рекомендуют наглухо обшивать ванну
Наиболее практичным решением станет установка съемного экрана.
Монтаж смесителя инструменты и порядок выполнения работ
Если Вы просто меняете старый прибор на новый, то выбирать место монтажа не придется. Установка будет производиться там, где уже имеется вывод коммуникаций. Мы рассмотрим замену обычного настенного смесителя.
Для замены смесителя понадобятся:
- новый смеситель;
- газовый ключ №1;
- разводной ключ;
- рожковые ключи №17 и №14;
- льняная пакля или тефлоновая лента для герметизации резьбовых соединений.
Далее порядок действий таков:
- Убедитесь в исправности кранов, перекрывающих подачу горячей и и холодной воды. Для этого вращайте их по часовой стрелке до упора. Если это шаровые устройства, то просто поверните их на 90 градусов. Когда запорной арматурой долго не пользуются, то внутри механизма могут появиться известковые отложения, которые затрудняют вращение и мешают полностью перекрыть водный поток. Если это так, то необходимо несколько раз медленно открыть и закрыть каждый кран. Убедившись, что они закрыты, полностью откройте воду на смесителе и убедитесь, что она не подтекает.
- Далее нужно демонтировать старый прибор. Для этого открутите гайки, удерживающие его на эксцентриках. Оцените исправность старых эксцентриков – проверьте их целостность и состояние резьбы. Если они изготовлены из хорошего металла, то менять их не обязательно. Это избавит вас от необходимости устанавливать и позиционировать новые эксцентрики. Если имеются сомнения в исправности старых эксцентриков, то аккуратно против часовой стрелке открутите их от ввода трубы, чтобы не повредить его (иначе придется менять вводы труб, что испортит весь ремонт в помещении). Если старые эксцентрики не откручиваются, то места их соединения с трубами можно аккуратно простучать, используя для этого рожковый ключ, или прогреть огнем зажигалки. Обычно это помогает. После удаления старых эксцентриков необходимо очистить патрубки водопроводных труб от различных загрязнений.
- Закручивание новых эксцентриков производится по часовой стрелке до упора. Их выходные патрубки должны располагаться на одной горизонтали, а расстояние между их осями должно составлять 150 мм. Еще до начала закручивания на резьбу обоих эксцентриков нужно намотать паклю или ленту. Начинать нужно от начала нарезки резьбы в направлении среза элемента. Лента или пакля должны быть накручены плотным ровным слоем. Проверка правильности установки эксцентриков проводится посредством предварительной установки смесителя на место. Для этого прибор одним вводом наживляют на любой эксцентрик, а второй – совмещают с другим эксцентриком. Если все совмещается точно, то можно производить окончательный монтаж смесителя. Если нет, то нужно довернуть один из эксцентриков до правильного положения.
- Наденьте на эксцентрики декоративные колпачки, установите герметизирующие прокладки, которые имеются в комплекте, на патрубки смесителя. Затем открутите имеющиеся на нем гайки до упора, иначе они будут Вам мешать. На резьбы эксцентриков туго намотайте паклю или ленту. Закрутите рукой гайки смесителя. Затем подтяните соединения ключом, но не перестарайтесь, иначе можно сорвать резьбу.
- Последним этапом является установка навесных частей смесителя: гусака, душевого шланга и лейки. В обязательном порядке герметизируйте все соединения паклей или лентой.
Проверьте смеситель, меняя напор воды. При этом ни в одном соединении не должно быть течи. Если она все-таки обнаружится, придется снять прибор и весь монтаж повторить, заменив при этом всю паклю и ленту на резьбах.
Как видно, работа по замене смесителя не является сложной и вполне может быть выполнена собственными руками. Вашими помощниками в этом деле будут аккуратность и тщательность выполнения всех этапов.
Пошаговая инструкция по установке смесителя
Теперь сама установка. Вот основные и простые шаги, следуя которым все будет сделано наилучшим образом.
1. После сборки и проверки смесителя, наматываем на резьбу уплотнитель. Им может быть льняная пакля (это грубое волокно, похожее на очень тонкую стружку) или же ФУМ лента. Многие знают, что это, но не знают названия. ФУМ лента — это фтор пластиковая белая лента, как правило, намотанная на пластиковую катушку, и имеющая белый цвет. Она прекрасно уплотняет и не гниет под воздействием влаги
Важно! Резьба гайки при закручивании должна идти по направлению намотки уплотнителя, а не против нее. Иначе потеряется герметичность, а в качественной установке это главное. В случае установки переходников, их также уплотняем лентой или паклей
В случае установки переходников, их также уплотняем лентой или паклей.
2. Далее смеситель крепим к трубам при помощи накидных гаек. Это такой крепеж, похожий на металлический стержень, резьба у которого находится внутри. Если их нет ни у вас в арсенале (или старые пришли в негодность), ни в комплекте нового смесителя, то их можно приобрести или в строительном супермаркете или на специальном рынке. Но надо знать диаметр, вид и размер. Лучше всего, для примера, взять старую.
Иногда необходимо применение эксцентриковых переходников. Это — небольшие металлические детали, которые используют при расхождении размера муфт водопровода и осей смесителя.
3. Прикрутив смеситель, убедившись, что он не «ходит» в разные стороны, прикручиваем кран. После этого следует открыть воду и пустить пробный напор, сначала несильный, но если все в порядке, увеличивать его до максимального. Эта проверка необходима для дальнейшей долгой эксплуатации смесителя.
4. После того как вы убедились, что все сделано верно и нет посторонних звуков, свиста, подтеков воды, можно закрывать места соединения. Для этого в комплекте со смесителем идут декоративные накладки.
По большому счету, для новичка, который делает скрупулезно и аккуратно, пары часов вполне достаточно, чтобы заменить стандартный смеситель со стандартными параметрами ванны. А если вы видите, что все-таки есть какие-то сложности, лучше обратиться к специалисту. Тем более, если у вас нестандартное решение ванной или стоит сложная душевая кабина, или что-то в этом роде.
