Врезка в чугунный трубопровод
Для того, чтобы просверлить чугунную трубу под давлением, используются хомуты, имеющие специальную конструкцию и биметаллические коронки. При выполнении работ необходимо учитывать такие моменты:
- чугун хрупкий, поэтому работы следует проводить с легким нажатием;
- перед началом сверления поверхность трубы очищается от слоя, который нанесен для предотвращения коррозии;
- недопустим перегрев коронки;
- работы проводятся на малых оборотах.
После удаления уплотненной прослойки на точку врезки монтируется разборная седелка. Место контакта уплотняется резиновыми накладками. Труба просверливается твердосплавной коронкой, которую потребуется менять минимум 3-4 раза в процессе врезки.
Порядок действий по врезке в чугунную трубу водопровода такой:
- раскопать трубу, очистить ее от ржавчины в месте врезания;
- срезать болгаркой верхний слой каленого чугуна;
- смонтировать разборную седелку, для герметизации стыка между арматурой и хомутом положить резиновый уплотнитель;
- прикрепить запорный вентиль к фланцевому отводу, через который будет вводиться коронка (режущий инструмент);
- просверлить чугунную трубу, охлаждая место реза;
- извлечь коронку из вентиля и перекрыть поток воды.
Необходимо также помнить об обеспечении уклона патрубка седелки в направлении дома в 2 градуса.
Для врезки в чугунную трубу нужно применять сверла, предназначенные для работы с металлом
Врезка в трубопровод под давлением через запорную арматуру
К действующему трубопроводу приваривается патрубок, на который устанавливается запорная арматура. На запорную арматуру устанавливается буровая машина и производится врезка под давлением.
Все работы производятся квалифицированными специалистами, которые имеют многолетний опыт в производстве ремонтных и монтажных работ на функционирующих магистралях, а также все необходимые допуски и сертификаты.
Опросный лист (Врезка через ЗПА) Опросный лист (Врезка через фитинг тройник) Опросный лист (Перекрытие трубопровода)
В декабре 2021 г. организацией ООО «Промтехнологии» была выполнена врезка через фи-тинг прямой и одностороннее перекрытие действующего газопровода диаметром 57 мм, под давлением до 0,6 Мпа, по технологии «СтопТрон», без остановки перекачки транспортируемой среды, на объекте АО «Уралэлектромедь» по адресу: Свердловская область, г. Верхняя Пышма, пр. Успенский, 129.
В процессе производства работ специалисты компании подтвердили свой высокий про-фессиональный статус и оперативность в решении поставленных задач.
Выражаю благодарность ООО «Промтехнологии» за индивидуальный подход к клиенту.
Уверен, что АО «Уралэлектромедь» воспользуется в дальнейшем!
В период с 21 по 27 марта 2021 г. в насосной конденсации первогго блока улавливания организацией ООО «Промтехнологии» были выполнены две врезки на трубопроводе барильетной воды диаметром 600 мм, под давлением 0.6 МПа, рабочей температурой продукта 90°С и содержанием аммиака 0.35мгрм/дм 3 через запорную арматуру диаметром 400 мм. Работы были выполнены без остановки перекачиваемой среды и без разливов, в сроки установленные договором. Замечаний и претензий по производству работ нет.
Как подключиться к чугунной трубе
Изделие из чугуна более твердое, чем полимерное, поэтому монтаж требует соблюдение своих правил:
- Место под врезку зачищают, снимая верхний слой чугуна.
- Место врезки оснащают седелкой, прокладывая уплотняющие резинки.
- К отводу из фланца монтируют вентиль, в него выполняют ввод коронки.
- Просверливают трубу, при этом время от времени охлаждают поверхность реза, заменяют коронки, которые затупились.
- Затем вытаскивают коронку, перекрывая задвижку.
- Проделывают восстановительные работы против появления коррозии, проводят изоляцию.
Когда вытаскивают сверла из отверстия, надо соблюдать осторожность, чтобы в электроинструменты не попала вода. Для этого надо сделать защитный экран из старой коробки либо резины
Экран устанавливают между патроном и корпусом инструмента.
Важно! Врезка в водопроводную сеть подразумевает применение 6 атмосфер, поэтому надо контролировать наличие протечек в стыках. Седельный хомут можно соединить со станком для сверления
Элементы конструкции состоят из:
Седельный хомут можно соединить со станком для сверления. Элементы конструкции состоят из:
- блокировочного болта,
- ручки и трещетки,
- промывочного крана,
- вала, оснащенного сверлом.
Детали станка имеют корпус из металла. Наличие направляющей муфты упрощает работу, направляя оборудование в необходимую сторону.
Допуск на выполнение работ
Работы по врезке в водопроводные магистрали, как посредством сварки так и без нее, нельзя осуществлять без получения соответствующих разрешений.
Выполнение незаконной врезки традиционно завершается привлечением хозяина к материальной и административной ответственности.
Галерея изображений
Фото из
В трубопровод выполнена врезка
Врезка трубы небольшого диаметра
Оборудование для проведения врезки
Выполнение врезки осуществляет мастер

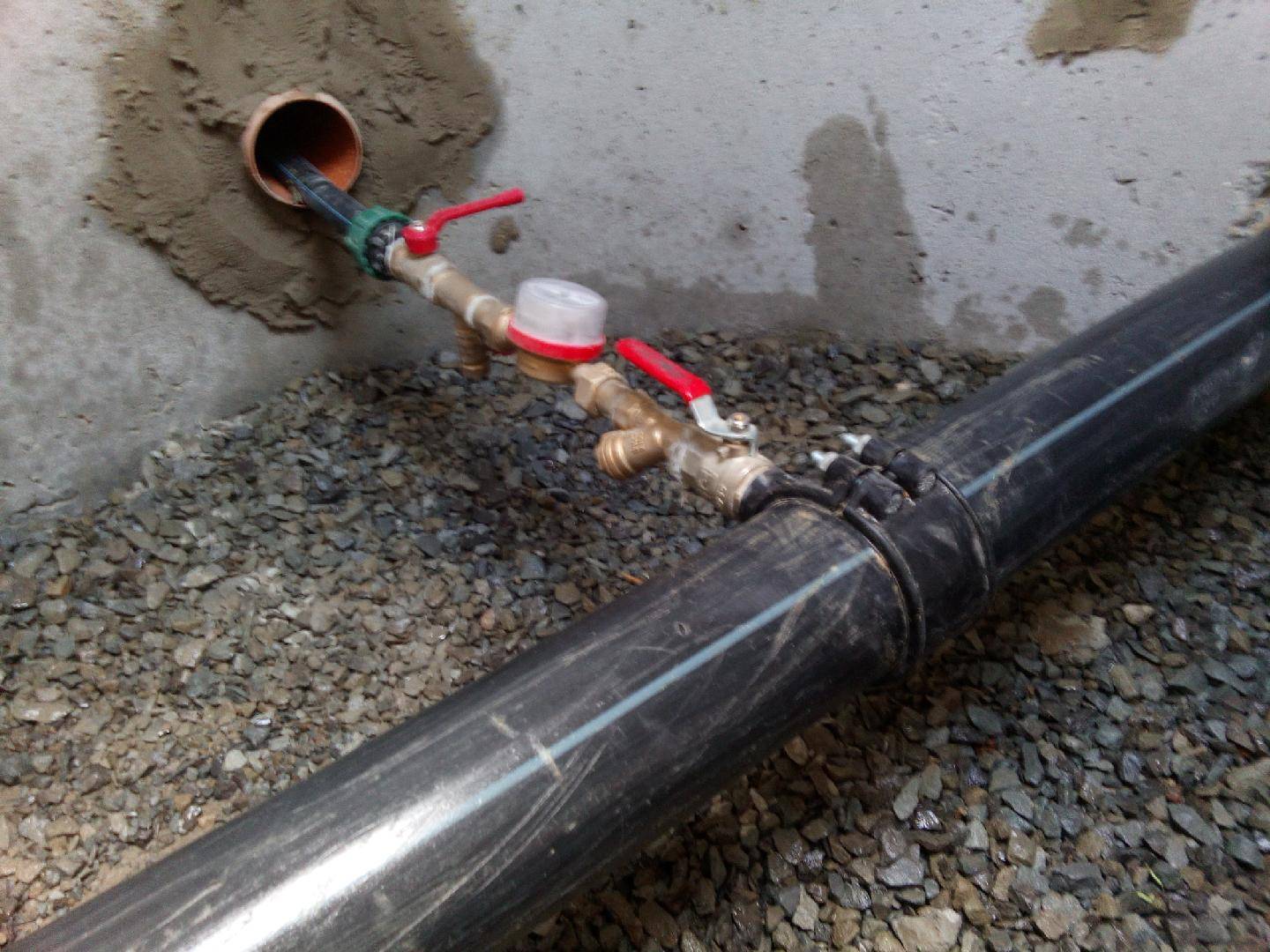

Подключение к водоснабжению
Узел подключения к водопроводу в колодце
Подключение к поверхностной водопроводной линии
Врезка летнего водопровода
План участка можно получить в Федеральном центре регистрации земельных владений, а технические условия в центральном отделе водоканала.
В техусловиях на подключение будут указаны:
- место подключения;
- диаметр магистрального трубопровода;
- данные, необходимые для врезки.
Кроме местной структуры Водоканала разработкой проектно-сметной документации занимаются специализированные проектные организации, имеющие соответствующую лицензию.
Затем документацию на врезку следует зарегистрировать в местном отделении СЭС. Одновременно с подачей собранного пакета документов в филиал СЭС для регистрации требуется оставить заявление на выдачу заключения о необходимости подключения к водопроводу.
Для проведения работ следует иметь на руках план участка, а также получить технические условия и разрешение на врезку местного водоканала
Согласно общепринятым нормативам выполнение врезки трубы под давлением и установку приборов учета должны выполнять квалифицированные специалисты, имеющие соответствующий допуск. Самостоятельно своевольно выполнять подобные работы запрещено.
Сэкономить, приложив собственные усилия к подключению, получится только на производстве земляных работ в период разработки и засыпки траншеи.
Условия, при которых нельзя осуществлять врезку:
- если трубопровод магистральной сети имеет большой диаметр;
- если землевладение не подключено к центральной канализационной системе;
- если врезка предполагается в обход приборов учета.
Даже при наличии всех разрешений врезку трубы к действующей сети должны выполнять только квалифицированные специалисты.
Сэкономить можно лишь на том, если своими силами произвести часть работ, выполнение которых не требует наличия лицензии
К числу таковых можно отнести: земляные работы (копание и обратная засыпка траншей), доставка материала и другие виды подсобных работ, которые не связаны непосредственно с процедурой врезки.
Разумеется, никто не может запретить хозяину выполнить врезку самостоятельно. Поэтому в статье подробно расписана последовательность выполнения действий.
Это интересно: Обзор стеклопластиковых труб: излагаем развернуто
Приспособление для врезки в водопровод под давлением
Врезаться в трубопроводную систему с остановкой прокачки связана с значительными материальными потерями. Чтобы произвести такую операцию, необходимо:
- Сбросить давление в водопроводе и слить находящуюся в нем воду. Это связано со значительным перебоем водоснабжения всех объектов, задействованных на данной трубе.
- Выполнить отверстие в стенке трубы доступным способом.
- Установить отводной патрубок, смонтировать на нем кран или задвижку.
- Смонтировать узел подключения от отвода к внутренней разводке в доме и на участке.
- Проверить все соединения на герметичность.
- Заполнить трубопровод водой, сбросить воздушные пробки, поднять напор в системе до необходимой величины.
Очевидно, что временные и энергетические затраты при такой технологии подключения весьма значительны.
Поэтому разработана и применяется технология установки отводов на трубы, находящиеся под напором без остановки функционирования водопровода.
Перед тем, как сделать врезку в водопровод под давлением, следует на трубу установить специальный седельный хомут, так называемую «седелку». Она представляет собой разрезную муфту, которая стягивается винтами.
Для уплотнения используется резиновая прокладка. На полумуфте изготавливается фланец или обрезок трубы для ввода сверла. Вариант уплотнения резиной применяется при производстве врезки в трубу из пластика.

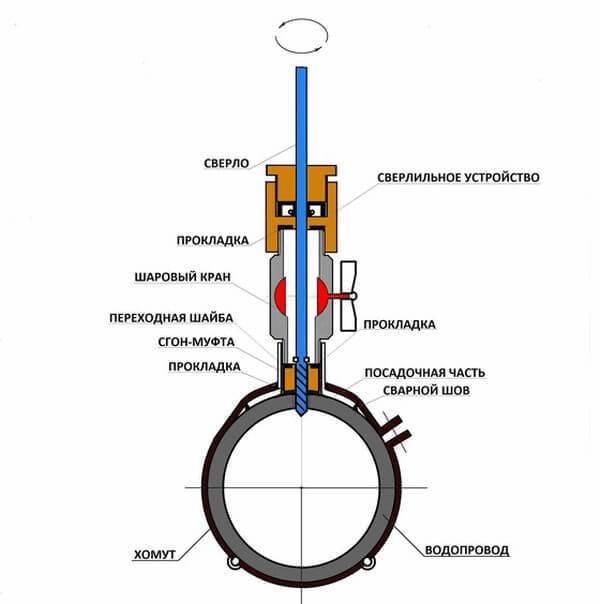

При сверлении труб из чугуна или стали, используется седелка в виде охватывающего слоя пластичного материала, нанесенного по внутренней поверхность муфты.

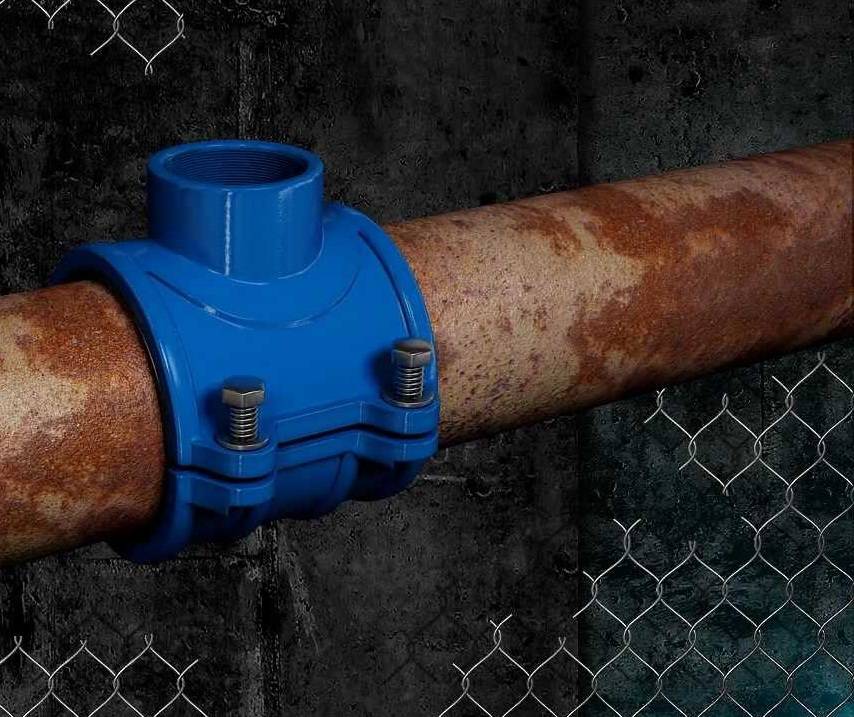

В настоящее время широкое применение находят универсальные сделки, которые изготавливаются из металлической полосы. Их конструкция напоминает стяжной хомут для автомобилей.
Учитывая постоянное совершенствование инструмента, обращаем внимание на устройство, в которое устанавливается фреза и используется кран, установленный сбоку для отвода воды при прохождении стенки. Для использования с трубками большого диаметра применяются седелки трехсоставные
Для использования с трубками большого диаметра применяются седелки трехсоставные.

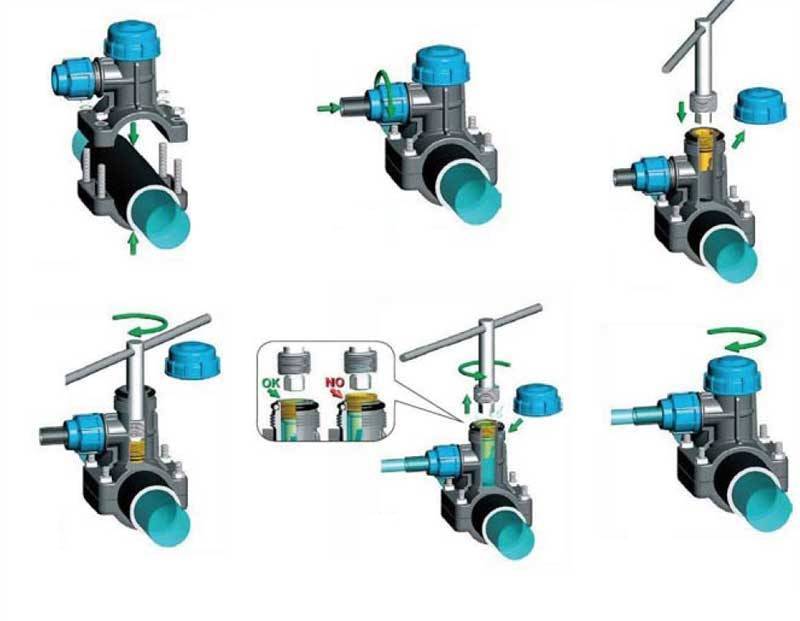

Установка седелки
На стальных трубах необходима тщательная подготовка поверхности вплоть до обработки металлической щеткой или наждачной шкуркой.
При сверлении для врезки в чугунную трубу водопровода под давлением, осевое усилие на инструмент нужно производить с меньшим нажимом, чтобы избежать излома стенки, поскольку чугун хрупок.
Возведение колодца для обустройства узла
Как сделать колодец.
Правилами устройства центрального водопровода предусмотрены колодцы для осмотра трубы и подключения новых потребителей. Если они находятся далеко от дома, целесообразно устроить их своими руками на месте врезки. Такое сооружение впоследствии облегчит эксплуатацию домашней системы водоснабжения. В колодце устанавливают запорный вентиль, при необходимости подачу воды в дом можно прекратить.
Вырытый на месте подключения котлован углубляют на 0,5 м, засыпают щебнем. Сверху выкладывают рубероид, заливают 10 см бетона марки 200. Чтобы придать прочность, укрепляют арматурой. Через несколько дней, когда бетонная подушка схватится, над ней возводят шахту. Смотровому колодцу придают круглую или прямоугольную форму с таким учетом, чтобы внутри было 70 см свободного пространства. Этого хватит, чтобы поместился человек для управления вентилем.
Для строительства колодца используют кирпичи, блоки или устанавливают колодезные кольца. Если есть угроза сезонного подтапливания, сооружение герметизируют. Для этого яму сразу копают шире, чтобы был доступ к внешним стенкам. Их обрабатывают битумной мастикой, оборачивают рубероидом, затем засыпают вынутой землей. Можно установить пластиковую емкость подходящего размера, хорошо заделать места ввода труб. Сверху колодец накрывают крышкой с люком.
Технология врезки своими руками
Рассмотрим поэтапно процесс подключения к находящемуся под давлением трубопроводу:
Выемка грунта
Выгоднее всего производить врезку в уже существующем колодце – тогда земляные работы ограничатся устройством ведущей до дома траншеи.
Если такой возможности нет, колодец придется строить самостоятельно. На месте будущей врезки необходимо вырыть углубление с размерами в плане 1,5х1,5м и такой глубиной, чтобы дно оказалось на 50 см ниже магистрали.
Поначалу можно применить землеройную технику, но по достижении сигнальной ленты, которая обычно закапывается в 30-ти – 50-ти см над трубой, выемку грунта нужно будет выполнять вручную – с помощью обычной лопаты.
Глубина траншеи между местом врезки и домом должна быть такой, чтобы уложенная на 15-сантиметровую песчаную подушку труба оказалась ниже глубины промерзания грунта. Оптимальная ширина — 50 см. Необходимо предусмотреть возможность дренирования этого участка трубопровода: обычно траншею роют с небольшим уклоном к магистрали, а в колодце сразу после отсечного вентиля устанавливают тройник со сливным краном.
Трубы лучше использовать полиэтиленовые – они дешево стоят, имеют более гладкую, чем стальные, стенку и не боятся коррозии.
Врезка в трубопровод
Для подключения к действующему водопроводу используется специальный разборный хомут – так называемая седелка.

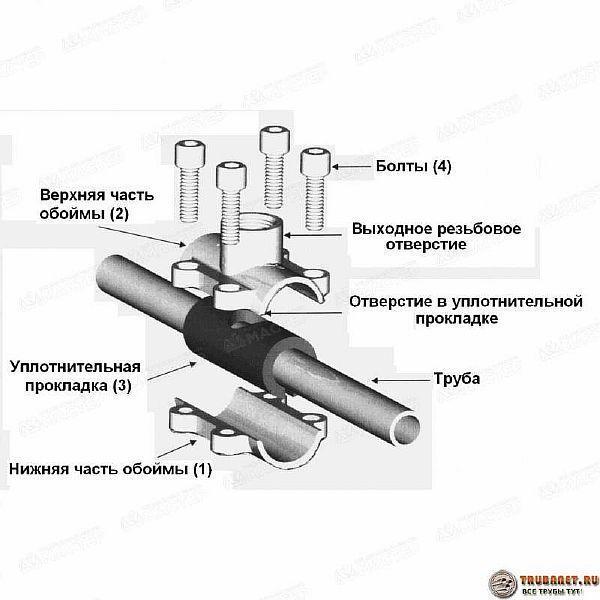

Она состоит из пары полуцилиндров с проушинами для болтов и уплотнителя. К одному из полуцилиндров приварен патрубок с резьбой или фланцем для установки отсечного крана.
На полимерную трубу седелку можно устанавливать без подготовительных операций.
Стальную трубу сначала нужно очистить от краски и обработать наждачной бумагой.
На чугунной трубе по месту сверления необходимо предварительно снять при помощи шлифмашинки верхний слой, который упрочняют путем термообработки (закалки).
Далее на трубу укладывают уплотнитель и устанавливают седелку, стянув обе ее половины болтами.
Остается закрепить на патрубке седелки шаровой кран, ручка которого переведена в положение «открыто», просверлить через него при помощи коронки отверстие в трубе и быстро этот кран закрыть.
Для просверливания чугунной трубы применяется твердосплавная коронка, а для полимерной сгодится любая. На прокол чугунной стенки одной коронки не хватит – обычно инструмент приходится менять 3 или 4 раза.
Чтобы брызнувшая из трубы вода не попала на электродрель, последнюю необходимо закрыть резиновым или картонным экраном.
Устройство колодца (кессона)
В принципе, врезку можно просто засыпать грунтом. Но более правильным решением будет устройство вокруг нее кессона – в дальнейшем это позволит упростить эксплуатацию и обслуживание трубопровода.
Строительство кессона осуществляется в таком порядке:
- Дно выемки опускают еще на 50 – 70 см, после чего на нем устраивают щебеночную или гравийную подушку толщиной 20 см с укладкой поверху листа рубероида.
- Поверх рубероида устраивается бетонная подливка толщиной 100 мм, для армирования которой используется сетка из арматурной 4-х миллиметровой проволоки.
- По истечении 4-х дней (к этому времени бетон набирает 70% прочности) на бетонной плите возводят из фундаментных блоков стенки колодца, обмазывая их снаружи гидроизолирующим составом.
- Сверху колодец накрывается плитой с достаточно широким для проникновения внутрь отверстием, после чего приступают к обратной засыпке выемки.
После испытаний идущую к дому трубу также засыпают. Сначала – песком (примерно на 100 мм), затем – слоем грунта в 20 – 40 см с укладкой поверх него сигнальной пластиковой или металлической ленты. После этого траншею окончательно засыпают.
Готовый кессон
Принцип врезки в систему
Прежде чем начать монтажные работы, рекомендуется согласовать их с водоканалом и местной администрацией. Если на земельном участке отсутствует центральная канализация, врезка может быть запрещена. Но при наличии септика и всех установленных санитарных норм, существует возможность получить такое разрешение.
Чтобы состыковать трубы, оборудуется специальный колодец. Если водоканал запрещает выполнять врезку в существующий водопровод, тогда объект присоединяется к близлежащему колодцу. Но он должен находиться в рабочем состоянии.
Процесс врезки во внешнюю магистраль производится по следующим технологиям:
- применяя арматуру, которая устанавливается на трубу в процессе монтажа;
- фиксация отводной ветви системы, если отсутствует давление в системе;
- применение фасонной детали, которая фиксируется на трубу. Подобное соединение не требует предварительного отключения подачи воды в системе.
Рытье колодца — подготовительный этап
Если ближайший узел находится далеко от дома, то перед тем как врезаться в центральный водопровод, рекомендуют выкопать смотровой колодец. Это сооружение предусмотрено правилами, касающимися устройства центральной магистрали. Владельцам колодец необходим не только для регулярного осмотра труб: он будет очень кстати при подключении новых потребителей, существенно облегчит эксплуатацию.
Именно в колодце удобнее всего работать: как устанавливать запорный вентиль (шаровой кран), так и обслуживать узел при необходимости, либо делать новую врезку. Надо заметить, что этот этап желателен, но он не является обязательным. Если возникнет потребность, то с помощью свободного доступа подачу воды легко перекрыть. Сверлят отверстие непосредственно через запорную арматуру, когда кран находится в открытом положении.
Первый этап — рытье ямы и выкапывание траншеи, ведущей к дому. В последнем случае надо сначала убедиться, что пересечения с другими проложенными коммуникациями (связь, канализация, электросеть) не будет. Рекомендуемый диаметр такого колодца — как минимум 700 мм, однако лучше оставить большее пространство для «маневров» (1000-1500 мм).
Сооружение может иметь круглую, квадратную или прямоугольную форму, так как главное — его удобство. Котлован, вырытый на месте подключения, углубляют на 500 мм, затем засыпают песком, потом гравием (щебнем), застилают рубероидом. Дно заливают 10-сантиметровым слоем бетона (М200), армирование предпочтительно. Спустя несколько дней (3-4) работу продолжают.
Для строительства сооружения используют бетонные кольца, кирпичи либо блоки. Когда существует угроза сезонного затопления, его герметизируют. В этом случае яму сразу копают большего размера. Цель — возможность доступа к внешним стенкам. Их обмазывают битумной мастикой, затем оборачивают тем же рубероидом, оставшееся пространство засыпают грунтом либо песком. Колодец закрывают крышкой, в которой предусмотрен люк.
Врезка в пластиковые трубопроводы
Необходимо знать некоторые тонкости врезки в трубу из пластика. При применении электросварного хомута-седелки можно на трубах такого рода производить работы без снижения давления. Он оснащен сверлом и нагревательной спиралью и сделан из термоустойчивого пластика. Для работы с полимерами при этом достигается оптимальная температура. Его можно использовать на трубах, значение давления в которых не более 15.7 атмосфер. Данный хомут по параметрам прочности и другим свойствам похож на сами полимерные трубы. Его срок применения может доходить до пятидесяти лет, также он устойчив к коррозии.
Как делать врезку:
- Зачистить поверхность трубы.
- Болтами надежно закрепить хомут.
- Нагреть спираль при помощи сварочного аппарата и приварить отвод.
Часто применяют хомут с предварительно встроенными запорным вентилем и фрезой. Врезка производится следующим образом: к трубопроводу сначала приделывается муфта, после чего, когда все остынет, делается отверстие и при помощи запорного вентиля закрывается.
Врезка в пластиковый водопровод
Хомут-седелка дает возможность произвести врезку в водопровод из пластиковых труб без снижения давления. Такой хомут создается из соответствующего пластика, а его оснащение включает в себя сверлильный механизм и нагревательную спираль. Для обеспечения точности сварки предусмотрен специальный штрих-код, нанесенный на корпус хомута. Такой способ врезки используется в отношении трубопроводов, работающих при давлении до 1,6 МПа.
Срок эксплуатации седельного хомута может доходить до 50 лет, так как он устойчив к коррозии.
Перед врезкой производится тщательная очистка трубы, а затем к ней крепится хомут, имеющий клеммы, которые позволяют подключать сварочный аппарат, что обеспечивает возможность приваривания отвода за счет нагревания спирали. Также находит свое применение седелка, оснащенная фрезой и вентилем:
- используется муфта, обеспечивающая возможность врезки за счет сварки;
- после того, как фреза остынет, проделывается отверстие и устанавливается вентиль.
Установка патрубка на водопровод с использованием сварки – это работа для профессионалов. При этом самостоятельно можно производить установку седелок на трубы из чугуна и полимеров, если предварительно отключена подача воды. Когда производится врезка в водопроводную трубу под давлением, следует придерживаться существующих правил безопасности, регламентирующих работы этого вида.
Монтаж колодца под узел
Чтобы осуществить врезку в действующую магистраль, стоит создать смотровой колодец. Окружность колодца должна быть равна не менее 70 сантиметрам. Такой размер позволит провести работы по установке специальной арматуры для отсечения от сети: вентиль либо задвижка, и осуществить монтаж трубы. Далее смотровой колодец пригодится во время ремонтных работ водопровода.
Этапы монтажа:
- Под колодец выкапывают яму нужного размера. На дно ямы кладут дренажную подушку из гравия размером до 10 сантиметров.
- Для обеспечения прочного основания под колодцем, на гравий стелют куски рубероида, делают стяжку из бетона серии М 150 или М 200.
- Примерно через месяц бетон высохнет и можно возводить шахту, выкладывая с помощью кирпича стенки котлована. Также можно использовать цементные блоки, кольца из железобетона. Конец шахты не должен превышать уровня земли.
При установке колодца на участке с высоким пролеганием грунтовых вод, то надо обеспечить герметичность конструкции. В таком случае подойдет покупная пластиковая емкость, которую надо заякорить к бетонной стяжке, сверху устройства кладут монолитную плиту, имеющую отверстие для люка. Варианты врезки различаются от материла, из которого выполнен центральный водопровод. Он бывает чугунный, либо из полимера, либо оцинкованной стали.
Холодная врезка в магистральный газопровод
Врезка отводов в магистральные трубопроводы производиться при помощи устройства, позволяющего производить работы без остановки перекачки при рабочем давлении в трубопроводе до 6,4 МПа.
Комплекс работ по врезке в существующий газопровод под давлением с применением огневых работ выполняет специализированная бригада. Подготовка газопровода к врезке выполняется подразделение предприятия, эксплуатирующего газопровод. На огневые работы под давлением составляется наряд — допуск. Специализированная бригада должна пройти подготовку и аттестацию на выполнение работ по сварке и врезке с применением специального оборудования.
До начала производства работ по врезке необходимо провести обследование участка газопровода, где планируется врезка. Определяется глубина заложения газопровода, расположение продольной оси, отмечается колышками, устанавливаемыми через 50 м, и знаками высотой 1,5-2,0 м с указанием фактической глубины заложения, устанавливаемыми в пределах видимости на прямых участках трассы не более чем через 50 м, в местах пересечения с отводом. Определить положения газопровода вертикальной (глубины заложения) и горизонтальной (в плане) плоскостях.
Работы по врезке под давлением с применением сварки на газопроводах разрешается производить только при известном химическом составе металла трубы в месте врезки. В месте монтажа узла врезки не допускается наличие поверхностных и внутренних дефектов (расслоений, трещин, раковин и др.).
Перед проведением работ по контролю качества металла очистить поверхность трубы, находящейся под давлением, на всю длину участка врезки газопровода в котловане от остатков грунта, изоляции. Очистку производить только вручную, либо пескоструйными установками, скребками, щетками, либо другими инструментами безударного действия. Определить и наметить мелом места врезки и установки узлов врезки.
Производить контроль качества металла трубы в месте монтажа узла врезки ультразвуковым методом.
Замерить толщину стенки трубы на расстоянии порядка 100 мм по обе стороны окружности места приварки.
Сборка и сварка стыков производится согласно требованиям СН 111-42-80 и ВСН 006-89.
Требования к сварным соединениям, выполняемым на газопроводе под давлением:
кольцевые сварные швы при варке накладки, разрезного тройника, муфты и основной трубы выполняется с обязательным положением на тело трубы наплавленного слоя шва.
глубина проплавления стенки основной трубы при положении корневого и наплавленного слоев сварного шва должны быть 2,4 мм, но не более 40% от толщины стенки трубы.
при положении продольных сварных швов приварки половик разрезного тройника (муфты) между собой глубина проплавления должна быть равна толщине стенки тройника (муфты).
Проплавление стенки основной трубы не допускается.
Параметры сварочного процесса устанавливаются в соответствии с основными требованиями по обеспечению безопасности и качества работ:
недопущение прожога стенки трубы;
недопущение растрескивания металла в зоне термического влияния вследствие охлаждения потока и газа и водородного растрескивания.
Приварку узлов врезки на действующем газопроводе под давлением следует вести с обязательным предварительным нагревом свариваемых поверхностей.
Предварительный нагрев производится перед нанесением корневого наплавленного шва, а также каждого из последующих слоев, если температура участка шва, подлежащего к сварке, упала ниже минимального предела.
Контроль температуры предварительного нагрева свариваемых поверхностей производится с использованием контактных термометров и термокарандашей.
Температура предварительного нагрева свариваемых поверхностей для приварки узла врезки к телу газопровода должна быть 100єС, не более 250 єС.
Предварительный нагрев производится с использованием газовой горелки или электроиндукционных нагревателей.
Отклонения от номинальных размеров наружных диаметров и овальность труб не должны превышать пределов, обеспечивающих допустимый зазор при сварке узла врезки с поверхностью газопровода.
При превышении пределов отклонении в предполагаемом месте врезки место врезки сдвигается.
Запрещается на время производства работать на газопроводе врезной под давлением подъем давления на параллельных и пересекающих его нитках газопроводов.
Вскрытие газопровода, находящегося под давлением, и разработку котлована экскаватором следует производить при условии приближения режущих кромок зубьев ковша на расстоянии не ближе чем 0,5 м до образующей трубы газопровода со всех сторон, при этом ходовая часть и опорные элементы экскаватора не должны перемещаться непосредственно над газопроводом.
Последовательность выполнения врезки
Основным устройством для проведения работ будет специализированная дрель, позволяющая высверлить отверстие нужного диаметра в трубопроводе, наполненном водой. Соблюдая технику безопасности и правила работы с инструментом можно добиться повышенной производительности данного устройства.
Первоначально нужно удалить изоляционные материалы и зачистить трубу в том месте, где будет выполняться врезка. Затем нужно установить фланец с выводом на основной трубопровод. Фиксируется он при помощи хомута. На задвижку, закрывающую фланец, необходимо установить наш инструмент. Если выполняется врезка в стальную трубу, то нужно использовать не хомут, а предварительно приваренный патрубок.
Когда работа со сварочным аппаратом завершена, необходимо проверить получившийся шов на наличие дефектов. Если таковые имеются, то можно еще раз пройтись по контуру шва, чтобы сделать его максимально надежным.
Когда муфта (патрубок) готова, нужно ввести фрезу определенного диаметра и вырезать отверстие под вставку трубы. Затем оборудование снимается, а задвижка блокирует поток воды в муфте. Когда врезаемая труба приварена, можно восстановить изоляцию и покрытие против коррозии. В такой последовательности можно работать с чугунными и металлическими трубами.
Возведение колодца для обустройства узла
Для упрощения врезки в существующий водопровод удобно использовать смотровой колодец. Диаметр конструкции должен составлять порядка 70 см. Этого пространства достаточно, чтобы разместить отсекающую арматуру (в виде вентиля или задвижки), а также выполнить все необходимые манипуляции для врезки.
В дальнейшем в период эксплуатации наличие такого сооружения облегчит работы по ремонту домашнего водопровода.
Узел врезки водопровода, используемый для отключения ввода на период проведения ремонтных работ, будет размещен тут же внутри шахты в районе точки соединения с наружным водоводом
Для возведения колодца выкапывают новый котлован соответствующего размера. Дно ямы засыпают гравийной «подушкой», формируя слой высотой в 10 см.
Чтобы сделать надежное основание, по выровненной гравийной отсыпке расстилают отрезы рубероида и заливают бетонную стяжку толщиной в 10 см. При создании заливки используют бетон марки М150 и М200.
Через три-четыре недели, когда бетон приобретет необходимую прочность, над плитой возводят шахту. Для этого стенки ямы обкладывают кирпичом, цементными блоками или железобетонными кольцами. Горловина сооружения должна достигать нулевого уровня.
Если колодец предполагается установить на участке, где уровень грунтовых вод поднимается до одного метра в паводковый период, необходимо сооружать водонепроницаемую конструкцию.
Удобнее всего для этой цели приобрести готовую емкость из пластика. Снизу ее якорят к бетонной плите, сверху такую конструкцию прикрывают литой плитой, оснащенной отверстием под установку люка.
Этапы врезки в трубопровод
Основной инструмент, который потребуется для работы – специальный механизм для сверления водопроводных труб под давлением. Данный метод является достаточно производительным и оперативным, если выдерживать правила техники безопасности и соблюдать все технологические этапы.
Сначала удаляется изоляция и зачищается поверхность трубы. Далее, производится установка фланца с выводом на подающую трубу и его фиксация с помощью хомута. К задвижке, которая подсоединяется к фланцу, монтируется механизм для сверления.
После процесса приваривания шов проверяется на существование дефектов. При необходимости он может быть снова подварен.
Далее через открытую задвижку вводится фреза необходимого диаметра и вырезается отверстие. На последнем этапе сверлильное оборудование убирается, перекрыв подвод воды из патрубка, и восстанавливается изоляция и антикоррозийное покрытие. Такая последовательность этапов применима для труб из чугуна и металла.
Отверстие высверливают через приваренный патрубок специальным сверлом
Какие документы оформляются для врезки в магистральный водопровод
Делать врезку в общую магистраль водопровода без разрешения местных органов власти нельзя. Это повлечет штрафные санкции и привлечение к административной ответственности.
- Для подсоединения к общему магистральному водопроводу владельцу домовладения необходимо получить разрешение в ведомстве, к ведению которого относится трубопровод.
- В орган местного водоканала подается заявление с приложением документов, подтверждающих права на земельный участок и дом, а также кадастровый план участка.
- Специалисты водоканала подготовят технические условия с указанием разрешенного для заявителя объема водозабора и места подключения.
- После этого в районной СЭС необходимо получить заключение на присоединение к водопроводной сети.
- Топографическую съемку в виде чертежа со всеми нужными сведениями об участке, построенными на нем объектами, в том числе и подземными, с указанием места водозаборного колодца, сделают кадастровые инженеры.
- В проектном отделе водоканала заказывается проект водоснабжения дома.
- В коммунальных службах оформляется ордер на проведение земляных работ.
Выполнять врезку в общий пластиковый, стальной или чугунный трубопровод, вправе только представители водоканала.
Служба водного хозяйства принимает работы, выдает справку о выполнении техусловий. Заключает с владельцем домовладения договор об эксплуатации трубопровода водоснабжения.
