Как врезаться в пластиковую канализационную трубу

Особенности безопасности при выполнение работ

Монтажные работы тесно связаны с выполнением техники безопасности. Соблюдение правил позволит избежать получения травм и поломок оборудования. Так как при работе с канализацией появляется масса неприятных запахов, необходимо обеспечить место монтажа хорошей вентиляцией. Работа с электроинструментом на мокром оборудовании требует особого внимания и применения средств защиты от поражения электрическим током.

Чтобы инструмент или демонтируемые детали не упали в шахту, их необходимо закрепить, а после проведения вырезки убрать из зоны монтажа. При работе с электрорежущим инструментом обязательно применять защитную маску или очки. Работы следует проводить только в перчатках. Это защитит руки от повреждений и внесения инфекции.

Выполнение самых простых правил снизит риск травмирования и повысит качество выполнения работ.

Врезка с тройником

Если в отводящую систему врезается труба, точно соответствующая диаметру главной канализационной трубы, для подключения можно задействовать стандартный тройник.

Для работы вам понадобится: ножовка, напильник, пластиковый тройник с заглушкой, силиконовый герметик и специальный компенсирующий патрубок – отрезок трубы с переходящим диаметром.

Перед тем как приступать к врезке, следует максимально точно определить высоту тройника. Последний должен располагаться на таком уровне, чтобы подключенная к нему труба находилась под небольшим уклоном – подобное положение будет обеспечивать эффективный отвод канализационных стоков в общую систему.

После подготовительных работ можно переходить к непосредственной врезке в канализацию:

• Вырежьте кусок канализационной трубы, точно соответствующий длине подсоединяемого тройника.
• Посредством напильника обработайте внутреннюю поверхность трубопровода, чтобы устранить все заусеницы.
• Обработайте внешнюю сторону трубопровода герметиком.
• На первую усеченную канализационную трубу наденьте компенсирующий патрубок – насадите его снизу вверх широкой частью.
• На вторую усеченную трубу смонтируйте пластиковый тройник.
• Обработайте узкую часть компенсирующего патрубка герметиком и плотно осадите его в раструб тройника.

• Загерметизируйте все места соединения труб и тройника.
• Наденьте на тройник заглушку.

Источник2

Врезка канализационной трубы при помощи тройника

Если вам необходимо врезать трубопровод, диаметр которого соответствует диаметру трубопровода, то понадобится врезка с помощью тройника. Для того чтобы осуществить врезку при помощи тройника, вам необходимо перепилить трубопровод, вырезать из него кусок с максимальной точностью, в который будет установлен компенсирующий патрубок и тройник. После того, как вы установите тройник, необходимо будет произвести заварку трубопровода. Недостатком этого способа является то, что в пластиковых трубах нужно соединять их, используя раструбы, и необходимо разрезать две системы для того, чтобы вставить отрезок, который снабжен компенсаторным патрубком и тройником.

Также перед монтажом тройника важно выполнить точные вычисления. Вам необходимо измерить высоту расположения тройника и нижнюю отметку, где будет выполняться разрезка

Далее выполните следующие этапы:

1. Вырежете участок трубопровода.
2. Используя напильник, зачистите заусенцы внутри.
3. Используйте силиконовый герметик для промазывания внешней стороны трубопровода.
4. Натяните компенсирующий патрубок полностью на трубопровод.
5. Используйте силиконовый герметик для промазывания второй усеченной трубы.
6. На это место установите пластиковый тройник.
7. Используйте силиконовый герметик для промазывания узкой стороны компенсирующего патрубка и осадите его на трубу, чтобы его узкая сторона вошла в тройниковый раструб.
8. Установите заглушку от тройника.

Чтобы выбрать подходящий тройник, измерьте длину трубы и подберите соответствующий по диаметру. Например, он может быть диаметром 110 мм. Компенсатор, в свою очередь, — это небольшой отрезок трубопровода, который имеет переходящий диаметр и который надевается на систему широкой частью снизу вверх. Далее он проходит вниз по стояку и своей узкой частью устанавливается в тройник.

Устройство,принцип работы,монтаж септика Микроб можно найти на этой странице

Устройство,принцип работы,монтаж септика Осина можно найти на здесь

Устройство,принцип работы,монтаж септика Флотенк можно найти на этой странице

Источник

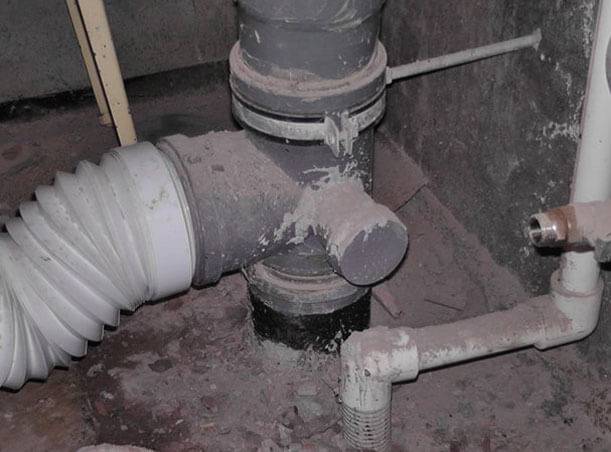

Как врезать тройник в стояк канализации

Врезка в чугунную трубу

При подключении в чугунную трубу, нужно при себе иметь болгарку, на которой будет закреплен диск по металлу. Возможно, подобно умелым слесарям, воспользоваться молотком и зубилом. В этом случае на трубе из чугуна зубилом делаются насечки, а позже посредством молотка труба бережно по ним отбивается. Но без предварительной практики и опыта такое лучше самому не делать.

Не считая болгарки, пригодится напильник. Им комфортно срезать заусеницы. В случае если заусеницы покинуть, то на них будут оставаться фекальные смеси и жиры, протекающие по канализации.

Для врезки трубы нужно вырезать кусок стояка либо трубы, которая делает такую роль. На одну сторону отрезанной трубы надевают тройник, в большинстве случаев, на нижнюю сторону. На верхнюю часть стояка крепят компенсирующий патрубок. По окончании его сдвигают, вставляя узкой частью в тройник. Работы по отрезанию стояка необходимо делать, шепетильно все отмерив. В другом случае, отрезав больше чем необходимо, нужно будет наращивать трубу. Дабы вырезать всё максимально совершенно верно, необходимо разработать несложный замысел, на котором будет отмечено положение фитингов. Вырез в трубе должен быть равен по длине размеру компенсатора.

Вся работа выполняется поэтапно:

1. Отмечаем, где будет вырезаться кусок стояка, и удаляем эту часть.
2. По окончании зачищаются заусеницы – для этого нужен напильник. Такие заусеницы будут не только на чугуне, но и на пластиковой трубе.
3. Трубу нужно промазать герметиком извне, на той части, где будет находиться компенсирующий патрубок. Промазывать герметиком необходимо прямо около разреза, не потом.
4. После этого на трубу натягивают компенсирующий патрубок, причем он должен быть надет всецело, дабы возможно было сверху еще натянуть тройник.
5. Вторая труба кроме этого промазывается герметиком и на нее крепят тройник.
6. После этого герметик наносят на узкую сторону компенсирующего патрубка, по окончании чего он неспешно опускается по трубе, входя узкой частью в тройник – в раструб.
7. В случае если ремонт не планируется проводить в ближайшие дни, либо же трубопровод канализации планирует дальше, на третий конец тройника, который будет продолжением трубы в дом, надевается заглушка.

Чугунную возможно и не резать. Как это сделать? Рассмотрим ниже.

Нужно иметь маленький кусок пластиковой трубы с отводом Принципиально важно обратить внимание на то, дабы эта труба была для того чтобы же диаметра, как и труба. От готового, подобранного отрезка с отводом, по длине отрезают полтрубы, дабы возможно было надежней закрыть врезку У вас обязана оказаться накладная муфта с отводом

В самом месте врезки вырезается отверстие под размер патрубка

Во фланце внутреннюю поверхность смазывают герметиком, который не высыхает. После этого данный же герметик наносится на пространство по контуру отверстия, но наряду с этим 1 см до трубы должен быть без герметика. Фланец криволинейной формы накладывается на трубу, по окончании чего обтягивается хомутами. направляться поджимать хомуты, причем делать это направляться , пока герметик не начнет выдавливаться из-под них. Герметик, который вылез из-под хомутов, нужно убрать, стёрши тряпкой. В случае если в трубе давление не высокое, вместо хомутов временно возможно будет применять изоленту

В самом месте врезки вырезается отверстие под размер патрубка. Во фланце внутреннюю поверхность смазывают герметиком, который не высыхает. После этого данный же герметик наносится на пространство по контуру отверстия, но наряду с этим 1 см до трубы должен быть без герметика. Фланец криволинейной формы накладывается на трубу, по окончании чего обтягивается хомутами. направляться поджимать хомуты, причем делать это направляться , пока герметик не начнет выдавливаться из-под них. Герметик, который вылез из-под хомутов, нужно убрать, стёрши тряпкой. В случае если в трубе давление не высокое, вместо хомутов временно возможно будет применять изоленту.

Инструменты, необходимые для проведения работ

Врезка в пластиковую трубу канализации проводится при помощи дополнительного инструмента. Для тех, кто планирует проведение работ самостоятельно, потребуется иметь:

1. Электрическую дрель или шуруповерт. Для просверливания отверстия в пластиковой трубе.
2. Набор коронок по пластику или дереву.
3. Болгарку с твердосплавным диском.
4. Канцелярский нож, для чистки кромок.
5. Пистолет для герметика.
6. Ножовку, лобзик или другой аналогичный инструмент, при помощи которого можно разрезать пластиковую трубу.
7. Сварочный аппарат (при работе с металлическими трубами).
8. Газовый резак (при работе с чугунными трубами).

Ну и конечно потребуется молоток, рулетка, карандаш и прочий мелкий инструмент, который должен иметь каждый уважающий себя хозяин.

Врезка с тройником

Если в отводящую систему врезается труба, точно соответствующая диаметру главной канализационной трубы, для подключения можно задействовать стандартный тройник.

Для работы вам понадобится: ножовка, напильник, пластиковый тройник с заглушкой, силиконовый герметик и специальный компенсирующий патрубок – отрезок трубы с переходящим диаметром.

Тройники для врезки в канализационные трубы

Перед тем как приступать к врезке, следует максимально точно определить высоту тройника. Последний должен располагаться на таком уровне, чтобы подключенная к нему труба находилась под небольшим уклоном – подобное положение будет обеспечивать эффективный отвод канализационных стоков в общую систему.

После подготовительных работ можно переходить к непосредственной врезке в канализацию:

• Вырежьте кусок канализационной трубы, точно соответствующий длине подсоединяемого тройника.
• Посредством напильника обработайте внутреннюю поверхность трубопровода, чтобы устранить все заусеницы.
• Обработайте внешнюю сторону трубопровода герметиком.
• На первую усеченную канализационную трубу наденьте компенсирующий патрубок – насадите его снизу вверх широкой частью.
• На вторую усеченную трубу смонтируйте пластиковый тройник.
• Обработайте узкую часть компенсирующего патрубка герметиком и плотно осадите его в раструб тройника.

Обработка герметиком

• Загерметизируйте все места соединения труб и тройника.
• Наденьте на тройник заглушку.

Врезка в канализационную трубу с помощью тройника

Необходимо отметить, что для пластиковых труб тройник используется нечасто по причине большой вероятности разгерметизации трубопровода в местах соединения. С помощью этого приспособления осуществляется, преимущественно, разветвление чугунной канализационной магистрали. Чтобы врезаться в неё, необходимо выполнить такую последовательность действий:

1. Приобретение тройника.
2. Перекрытие канализации. Жильцы многоквартирных домов с этой целью просят соседей с верхних этажей какое-то время не пользоваться системой отвода стоков человеческой жизнедеятельности. Но на всякий случай оставляют под рукой тазики.
3. Вымеривание места установки тройника. Тройники разного диаметра для врезки в канализационные трубы
4. Выпиливание сегмента трубы, подлежащего замене на тройник. Для этого допускается использование «болгарки». Но может возникнуть ситуация, когда её диск не достанет до некоторых точек окружности. В этом случае заканчивать демонтаж сегмента трубы с помощью молотка не следует. Из-за ломкости чугуна магистраль канализации может просто разрушиться. Лучше допилить металл ножовкой.
5. Размещение тройника в место разрыва. Сначала на менее подвижную часть трубы (обычно это более короткой участок стояка) насаживается тройник и одновременно отводится в сторону. Затем более подвижная труба отклоняется в том же направлении и тоже наживляется на используемый элемент разветвления. После этого необходимо выровнять линию стояка, а трубы утопить в тройник как можно глубже. Временное закрепление можно реализовать с помощью кронштейна.
6. Сварка старой трубы с тройником. При выполнении этой операции от исполнителя потребуется немалая сноровка, поскольку плотное прилегание трубы к полу или стене существенно осложняет доступ к месту сварки.

Разговор о том, как врезаться в чугунную трубу канализации будет неполным без упоминания о наиболее качественных герметиках. Ведь при проведении этой работы даже опытными профессионалами образуются места потенциальных протечек.

Обработка врезаемой части трубы герметиком для предупреждения протечек

Для герметизации соединений можно использовать хорошо всем знакомые силиконовый герметик или эпоксидную смолу. Но сегодня особой популярностью пользуется герметизирующая лента. Она очень проста в применении. Стыкуемые поверхности необходимо очистить и высушить, обмотать ленту по спирали вокруг трубопровода в два слоя без складок. И всё, никаких сложностей! Если речь идёт о врезке в пластиковую трубу канализации, монтаж тройника в данном случае существенно упрощается. Обусловлено это тем, что трубы, изготовленные из пластика, соединяются с помощью раструбов, а не встык. То есть, для соединения их с тройником сварка не нужна, вполне достаточно специального клея.

С чего правильно будет начать?

Прежде всего нужно определиться с типом проходящей неподалеку от дома канализации. В зависимости от этого различают два возможных типа подключения:

• Раздельное. Используется в случае подключения ливневой и бытовой канализации частного дома. Осуществляется раздельно в две системы.
• Смешанное. Может быть использовано при наличии трубопровода смешанного типа. В таком случае подводится одна общая труба, которая и врезается в систему.

Нужно понимать, что канализационный ввод, который соединит внутридомовую систему с централизованной, финансируется застройщиком. Это может вылиться в приличную сумму. Желающие сэкономить могут попытаться осуществить задуманное мероприятие в ходе плановой модернизации централизованной ветки. Для этого стоит перед началом работ обратиться в водоканал, где предложить свое финансовое участие в проведении такой модернизации. При положительном решении организация возьмет на себя часть работ, включая проектирование и подключение, что даст существенную экономию. Еще один способ заплатить меньше – коллективная врезка с соседями. В этом случае расходы так же удастся уменьшить.

Самостоятельная врезка в центральную канализацию – хлопотное мероприятие. Тем, кто не любит бегать по инстанциям можно порекомендовать обратиться в компанию, оказывающую такие услуги. В этом случае застройщик будет избавлен от необходимости сбора пакета разрешительных документов и решения ряда организационных вопросов. Кроме того существенно упрощается процедура ввода в эксплуатацию новой ветки. Однако такие услуги стоят недешево и желающие сэкономить от них, скорее всего, откажутся.

Тем, кто решил заняться решением вопроса самостоятельно, понадобится собрать следующие документы:

• План участка и дома, на который должна быть нанесена схема прокладки канализационного трубопровода. Выполняется компанией, специализирующейся на проведении геодезических экспертиз.
• Технические условия нового подключения. Разрабатываются организацией, которая занимается обслуживанием канализационных коммуникаций.
• Проект подключения ветки к централизованной системе канализации. Документ готовится специалистом-проектировщиком. Основанием для него становятся полученные ранее ситуационный план и технические условия.
• Согласование подготовленного проекта в водоканале и Архитектурном управлении. Параллельно утверждается компания, которая впоследствии будет заниматься подключением новой ветки.

Еще один важный нюанс. Стоит заручиться согласием жильцов соседних домов на осуществление строительных работ в непосредственной близости от их участков. Следует подготовить документ и собрать подписи соседей. Если трубопровод будет проходить по участкам, на которых расположены сети других организаций, например, электрические или тепловые, а также предполагается проведение его под проезжей частью, потребуются дополнительные разрешения. Если все эти процедуры кажутся слишком хлопотными и появляется желание провести самовольную врезку без сбора документов, надо знать, что за такие действия предусмотрен внушительный штраф и принудительный демонтаж трубопровода за счет застройщика.

Для обустройства наружной ветки канализации, которая будет протянута до центральной магистрали, следует использовать специальную трубу

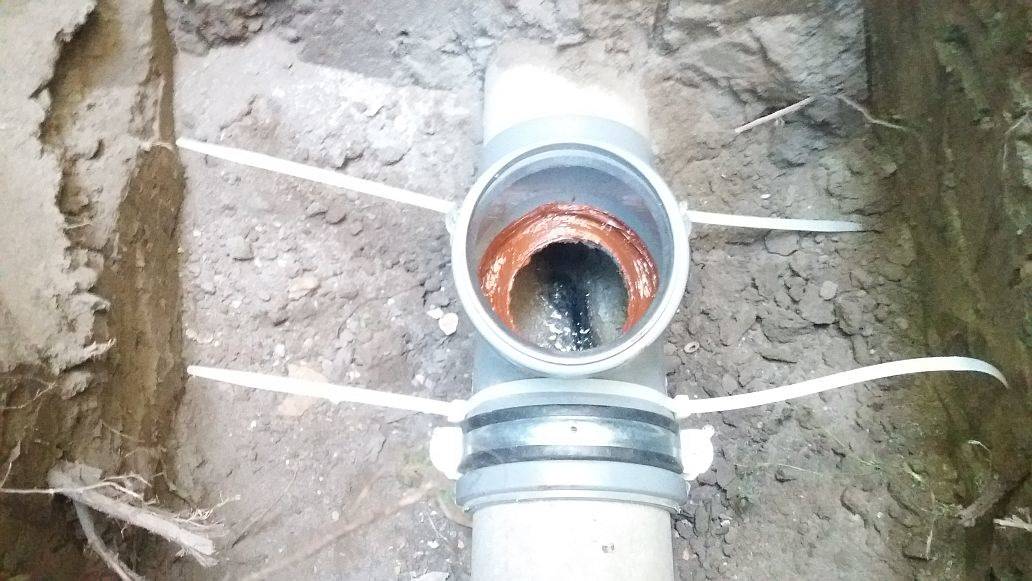

Врезка в пластиковую трубу

Чтобы врезать отвод в пластиковую трубу, выполняют такие действия:

1. Подготавливают отрезок с выходом подходящего диаметра.
2. Делают накладку. Отвод и часть, накладываемая на трубу, должна перекрывать место врезки с запасом.
3. Формируют отверстие. Диаметр должен соответствовать размеру отвода.
4. Внутренние поверхности заготовки обрабатывают герметиком. Состав наносят и на участки, к которым будет подсоединяться накладка.
5. Заготовку закрепляют хомутами, плотно прижимая ее к канализационной линии. При стягивании нельзя прилагать чрезмерные усилия. После появления капель силикона из-под накладки работу прекращают. Излишки состава удаляют чистой тряпкой.

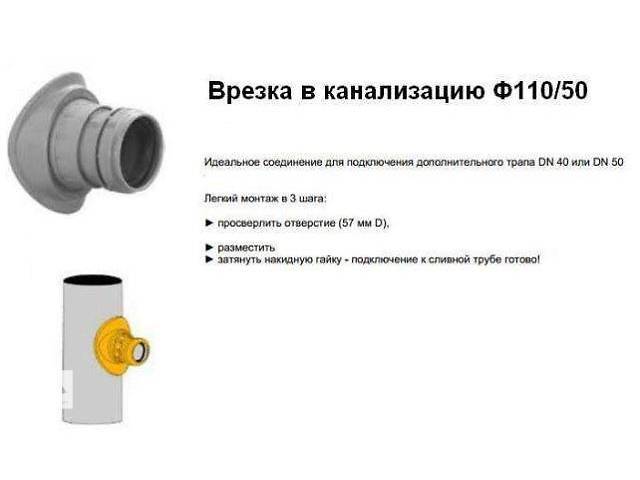

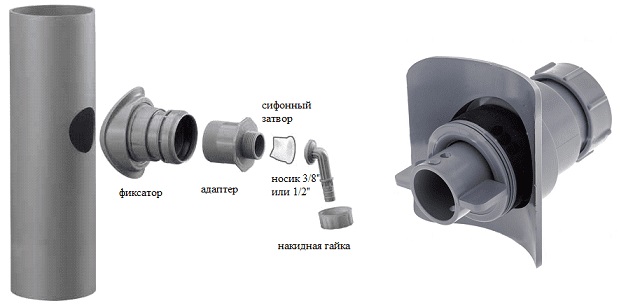

С помощью адаптера можно внедрить отвод, диаметр которого в 2 раза меньше размера канализационной трубы. К горизонтальной линии патрубок подсоединяют сверху или под наклоном в 45 градусов. Подсоединяемый патрубок не должен мешать отведению стоков.

В горизонтальную трубу врезка.

Врезку выполняют так:

Подлежащий врезке участок промывают и просушивают.
В трубе делают отверстие, соответствующее диаметру подключаемого патрубка. Для элемента диаметром 5 см эта величина составляет 2,2 см, для трубы 11 см – 5 см. Для формирования отверстия используют корончатое сверло.
Адаптер обрабатывают герметиком и закрепляют хомутами

Затягивать фиксаторы нужно осторожно, иначе можно повредить пластиковые элементы.
В отвод адаптера вводят резиновую манжету и подключаемый патрубок.

Врезка в водопроводную магистраль

Характеристиками магистрального водопровода является следующее: прокладка такого трубопровода производится на главных улицах, используются трубы диаметром от 100 до 2000 мм. Для осуществления врезки требуется обращение к одному из двух возможных вариантов исполнения данной задачи:

• сварка – приваривается резьба, необходимая для монтажа крана, который используется с целью подсоединения трубы, идущей к конкретному дому;
• накладной хомут – применяется тогда, когда отсутствует возможность перекрытия поступления воды.

Глубина залегания магистрали определяет место врезки. Если основная труба находится на приличной глубине, то врезка производится в ее верхней части, а в противном случае – с отводом в сторону. Рассмотрим подробнее упомянутые варианты.

Сварочный метод

При использовании этого метода желательно сначала отключить подачу воды, а затем перейти к непосредственной врезке. Для чего потребуется выжечь отверстие в соответствии с диаметром резьбы, которую затем и надо приварить.

При этом не всегда процесс такой работы выглядит именно так. В некоторых случаях врезка в водопроводную трубу осуществляется без перекрытия подачи воды. Объяснить это можно элементарным отсутствием запорных вентилей или тем, что такая арматура есть, но она старая, что не позволяет ее использовать по назначению. На практике предполагается следующий набор действий:

• выбирается место врезки, где и приваривается резьба;
• затем накручивается полнопроходной кран;
• производится сверление отверстия через установленный кран с соблюдением того, чтобы перфоратор был защищен от воды резиновым или картонным экраном;
• по окончании предыдущего процесса сверло дрели резко выдергивается, а кран закрывается.

Сверление следует производить на больших оборотах, так как это уменьшает вероятность того, что сверло заклинит. Данный метод врезки является проблематичным, что обусловливается высоким давлением воды в магистральном водопроводе. Если давление превышает 5 атм., то необходимо отказаться от самостоятельного проведения таких работ. В данном случае следует обратиться к специализированным организациям, а не проявлять инициативу.

Накладной хомут

Вариант использования накладного хомута при необходимости врезки в магистраль вполне подойдет при работе с трубами из разных материалов: сталь, полипропилен, полиэтилен и др.

На практике такая врезка имеет следующий порядок действий:

• производится отключение воды;
• осуществляется крепление накладного хомута на трубу с учетом того, что этот элемент монтажа должен быть на один размер больше трубы;
• под хомут подкладывается уплотнитель, выпускаемый обычно из резины или силикона, что необходимо для обеспечения герметичности соединения;
• с помощью сварки на хомут крепится резьба;
• монтируется кран;
• подается вода.

Точно так же производится врезка в трубу водопровода без отключения воды, но только в том случае, если давление не превышает 5 атм. В большей мере данный способ подходит при работе с полиэтиленовой трубой – более простой процесс сверления. Когда материалом изготовления трубы и хомута является металл, то нет необходимости фиксировать хомут. Что же касается полиэтиленовой трубы, то это не так, что объясняется наличием большого линейного расширения данного изделия. Это заставляет использовать эпоксидный клей для посадки хомута.

Подготовительный этап

Внедрение в чугунный или пластиковый трубопровод начинают с выбора способа врезки и покупки нужных материалов.

При приобретении комплектующих учитывают следующее:

1. Участок, подключаемый к сантехническим приборам, не должен иметь крутых изгибов. Это позволяет исключать образование стойких засоров и отводить разные водные потоки. Врезаемая в стояк труба должна образовывать прямой угол. Эта величина в сантехнике составляет 88 градусов.
2. Подбирая переходники, учитывают расположение сливной гофры унитаза. Она может лежать прямо или с уклоном. Подключение вторым способом не вызывает затруднений. При горизонтальном подсоединении придется приобрести вывод со смещенным центром.
3. Если работы проводятся днем, их нужно согласовывать с другими жильцами многоквартирного дома.

Нюансы работ на водопроводе под давлением

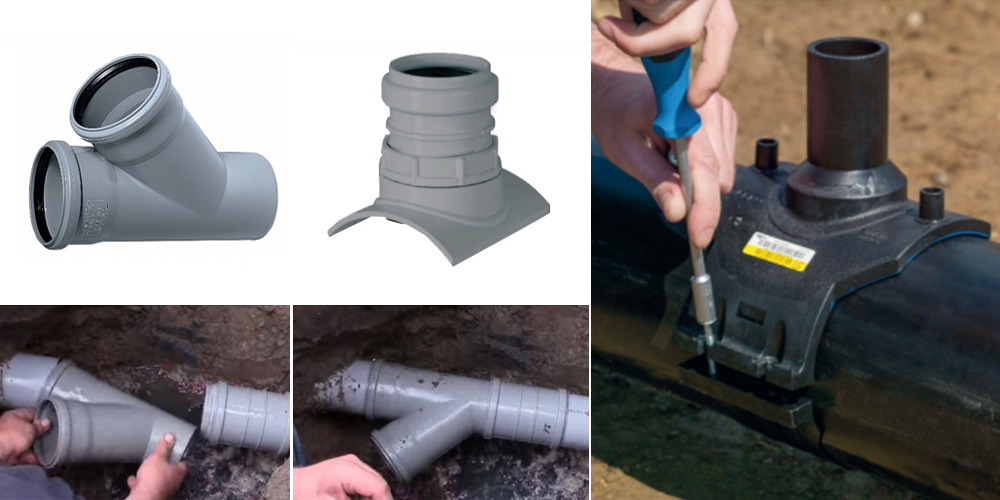

Для врезки в напорный трубопровод используются электросварные седелки и хомуты с встроенной фрезой. Она находится в специальном герметичном корпусе насадки. Для сверления пластика ее зачастую достаточно провернуть шестигранным ключом. Но есть и модели под дрель.

Наличие герметичного ответвления с фрезой внутри гарантирует отсутствие брызг воды в момент просверливания находящейся под давлением трубы

В некоторых подобных конструкциях присутствует встроенный вентиль. Тогда после завершения сверления фреза поднимается, кран закрывается, а насадка со сверлом снимается. Вместо нее монтируется отводная труба.

Однако в продаже имеются также изделия с отводным патрубком, который направлен вбок от бура (параллельно или под углом к подсоединяемому водопроводу).

Применение накладок с внутренней фрезой позволяет врезаться в любые водопроводы

Неважно, под давлением они находятся либо нет. Но стоят такие насадки гораздо дороже обычных хомутов и седелок

Они сильно упрощают процесс врезки, но на них придется потратиться. При этом по герметичности получаемого соединения они не превосходят и не уступают стандартным решениям.

Ответственность за самовольную врезку

Не всегда возможно найти квалифицированных специалистов для врезки в канализационную трубу. Однако, попытка выполнить работу самостоятельно может иметь неприятные последствия.

Помимо риска причинить ущерб собственности и канализационной системе, самовольная врезка может привести к штрафным санкциям. В соответствии с законодательством, выполнение работ без необходимых разрешений может привести к штрафам в размере до 50 000 рублей.

Для предотвращения подобных негативных последствий, рекомендуем обратиться к профессиональным организациям, таким как наша. Наши специалисты имеют большой опыт врезки в канализационные трубы и готовы выполнить работу в максимально короткие сроки и с гарантией качества.

• Гарантия качества работы
• Большой опыт врезки в канализационные трубы
• Выполнение работ в максимально короткие сроки
• Оперативный выезд на объект

Обратившись к нам, вы сможете быть уверены в безопасности выполнения работ и отсутствии штрафных санкций со стороны властей.
