Технология врезки в газопровод высокого и низкого давления

Подсоединение системы к газопроводной магистрали

Для врезки в общую магистраль нужно будет осуществить такие мероприятия:

• Очистить место соединения от мусора, ржавчины или краски.
• Выполнить разметку, пометить место врезки.
• Сделать отверстия, которых будет два – в случае таврового способа, и одно – при катушечном.
• Закрыть щели глиной. Обработку нужно начинать в момент начала рассекания поверхности. Это позволит сократить риск возгорания газа. Сделанные отверстия сразу же закройте заглушкой из глины и асбеста, по окончании работ охладите поверхности.
• Произвести монтаж отключающего устройства после окончательного охлаждения металла. Для этого вытащите заглушку и извлеките часть отрезанной трубы. После этого вставьте в получившуюся щель отключающее приспособление – оно похоже на торбочки из вязкой глины и нескольких резиновых и деревянных дисков. В случае применения таврового метода щелей будет две.
• Теперь нужно смонтировать патрубок, через который подключается газовая труба с магистралью. Но сначала проверьте соответствие диаметров. Если ничего корректировать не нужно, то сделайте отверстие и смонтируйте патрубок, после чего заварите стыки и закройте установленную на патрубке задвижку.
• Закрываем отверстия и привариваем новую трубу. Для начала избавьтесь от всех остатков металла, образовавшихся в процессе создания главной щели. После этого соедините трубу с патрубком, произведите обработку глиной и заварите. Качество сварного шва проверяют мыльным раствором.

Стоит отметить, что сварные швы и их типы имеют строгие обозначения, и соответствую ГОСТам. В связи с этим осуществлять работы нужно лишь учитывая все требования и нормы, которые соответствуют характеристикам нашего газопровода.

Если утечки не были обнаружены, то можно переходить к финишным работам – то есть засыпке траншеи. Невзирая на то, что работы могут показаться очень простыми, проводить их нужно также соблюдая нормативные документы.

Как правило, в таких документах указана следующая информация:

• Вокруг врезного узла, трубы и крана засыпают мягкий грунт толщиной не более 20 см с последующим уплотнением.
• В самом конце засыпки грунта в траншею нельзя допускать наезд тяжелой техники на трубы, врезные узлы и шаровый кран.

По завершении строительных работ потребуется подписать договор с местной газовой службой для начала поставки голубого топлива. Кроме того, газовая служба обязана будет осуществлять техническое и аварийно-диспетчерское обслуживание. Эта же организация будет заниматься приемом готовой газопроводной системы. После работ по запуску и настройке обязательно нужно составить акт, а также опломбировать систему газового контроля.

Врезка в водопровод из металлических труб

• фланец изготавливается самостоятельно из трубы, внутренний диаметр которой совпадает с диаметром проложенной магистрали. Соблюдение такого условия обеспечит нужную герметичность для всей системы;
• можно воспользоваться тройником с нужным диаметром. Для этого из детали удаляется часть трубопровода без патрубка. Затем расходный материал разрезается, выполняется отверстие. Для фиксации трубопровода используется сварка либо патрубок;
• специалисты советуют приваривать фланец к трубопроводу. Сварочные работы выполняются по всему периметру изделия. Сварочную методику можно заменить герметиком и хомутом.

С помощью специального устройства делают отверстия в расходных материалах под давлением. Принцип рассматриваемого метода:

• удаление изоляции;
• зачистка поверхности труб.
• установка фланца на подающий трубопровод с последующей его фиксацией хомутом;
• подсоединение задвижки к фланцу;
• монтаж устройства для сверления;
• ввод фрезы через задвижку;
• вырезка отверстия;
• снятие сверлильного оборудования;
• перекрытие подачи воды из патрубка.

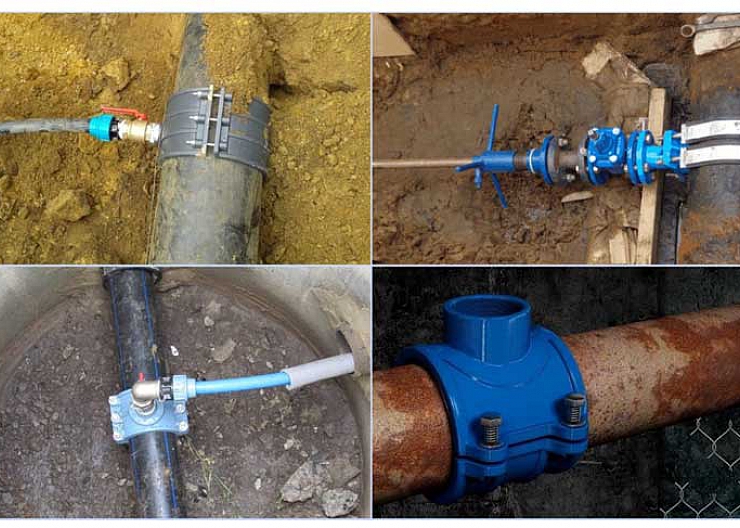

По вышеописанной технологии можно произвести врезку без сварки в стальную трубу. Данная методика несколько отличается от технологии врезки в полипропиленовое изделие, не применяя сварку. Поэтому прежде чем начать монтажные работы, рекомендуется определиться с типом используемого расходного материала. Его расчет производится с запасом. По завершении работ система проверяется на герметичность. При её нарушении проводят дополнительные ремонтные работы. Их можно выполнить самостоятельно либо с помощью специалистов. Если системе герметична, магистраль готова к эксплуатации.

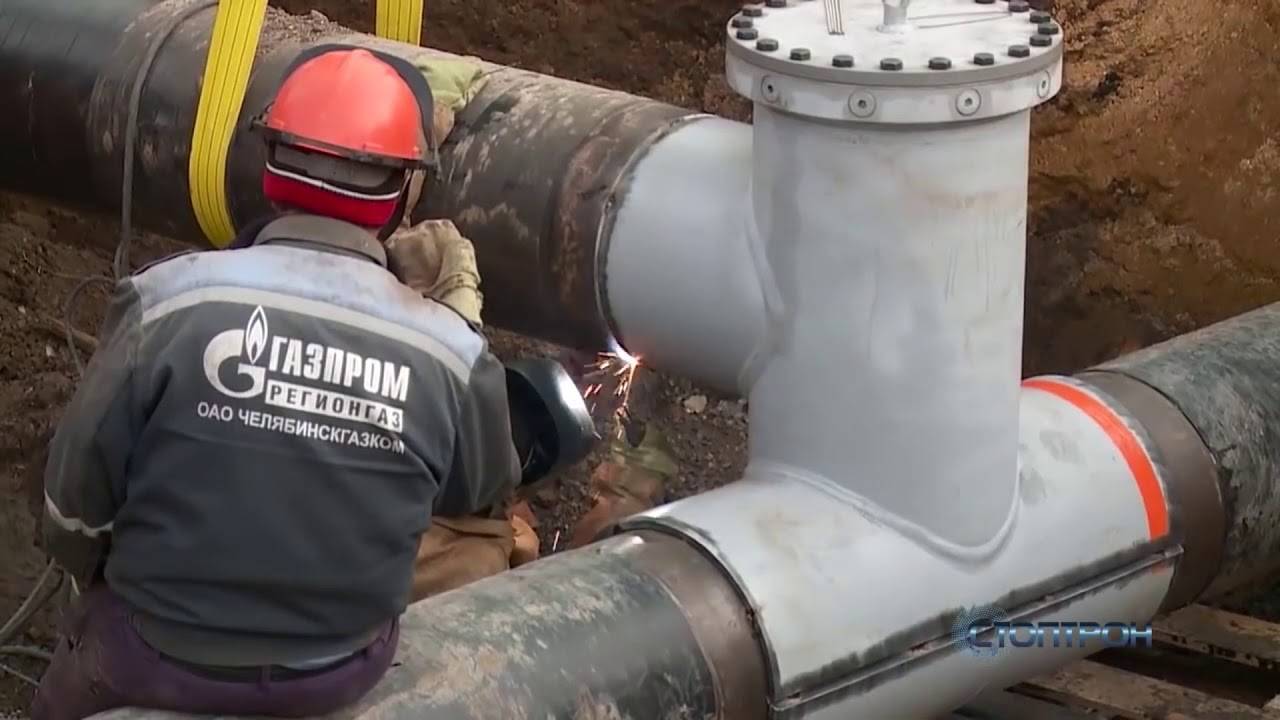

Холодная врезка в магистральный газопровод

Врезка отводов в магистральные трубопроводы производиться при помощи устройства, позволяющего производить работы без остановки перекачки при рабочем давлении в трубопроводе до 6,4 МПа.

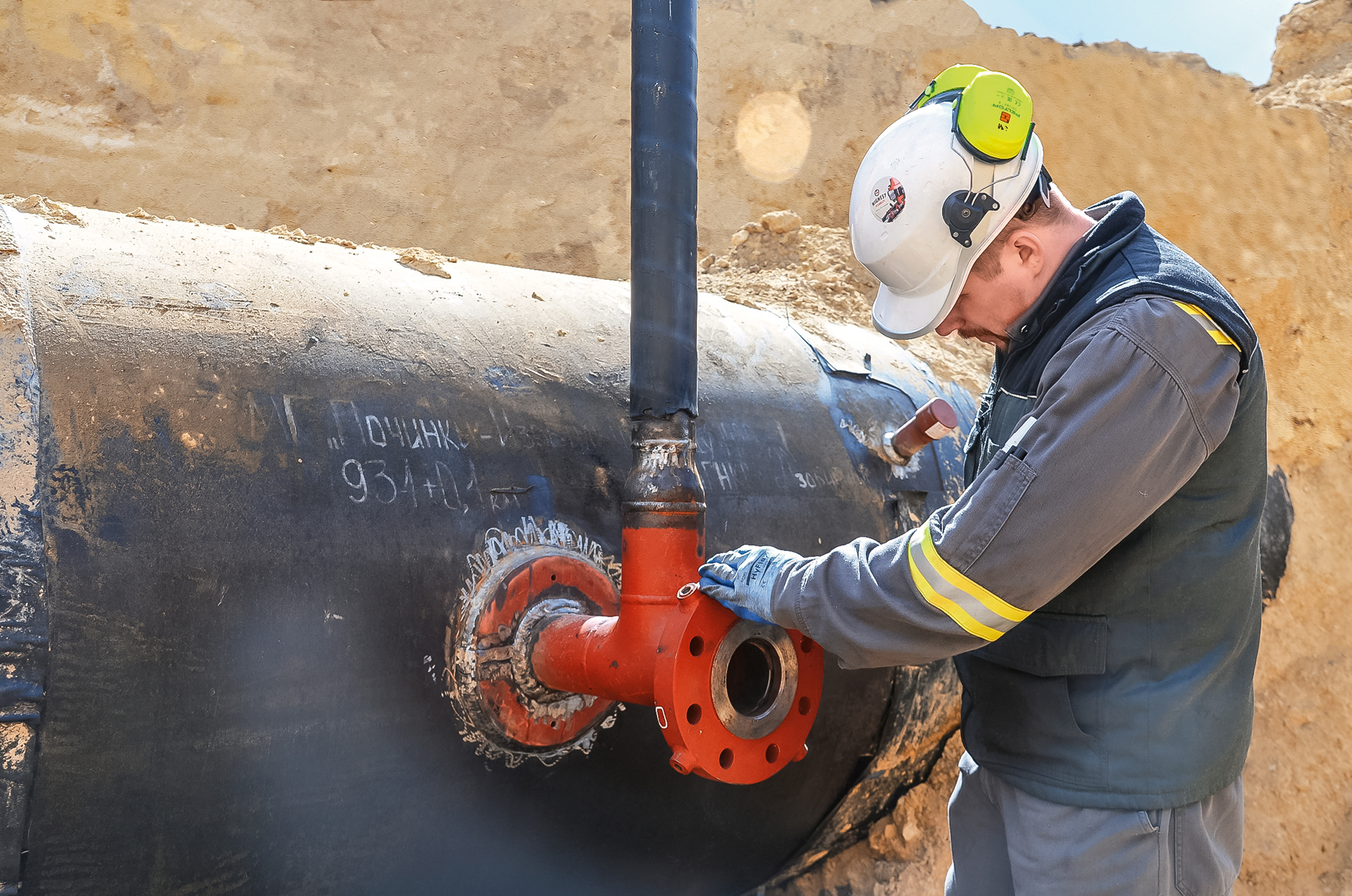

Комплекс работ по врезке в существующий газопровод под давлением с применением огневых работ выполняет специализированная бригада. Подготовка газопровода к врезке выполняется подразделение предприятия, эксплуатирующего газопровод. На огневые работы под давлением составляется наряд — допуск. Специализированная бригада должна пройти подготовку и аттестацию на выполнение работ по сварке и врезке с применением специального оборудования.

До начала производства работ по врезке необходимо провести обследование участка газопровода, где планируется врезка. Определяется глубина заложения газопровода, расположение продольной оси, отмечается колышками, устанавливаемыми через 50 м, и знаками высотой 1,5-2,0 м с указанием фактической глубины заложения, устанавливаемыми в пределах видимости на прямых участках трассы не более чем через 50 м, в местах пересечения с отводом. Определить положения газопровода вертикальной (глубины заложения) и горизонтальной (в плане) плоскостях.

Работы по врезке под давлением с применением сварки на газопроводах разрешается производить только при известном химическом составе металла трубы в месте врезки. В месте монтажа узла врезки не допускается наличие поверхностных и внутренних дефектов (расслоений, трещин, раковин и др.).

Перед проведением работ по контролю качества металла очистить поверхность трубы, находящейся под давлением, на всю длину участка врезки газопровода в котловане от остатков грунта, изоляции. Очистку производить только вручную, либо пескоструйными установками, скребками, щетками, либо другими инструментами безударного действия. Определить и наметить мелом места врезки и установки узлов врезки.

Производить контроль качества металла трубы в месте монтажа узла врезки ультразвуковым методом.

Замерить толщину стенки трубы на расстоянии порядка 100 мм по обе стороны окружности места приварки.

Сборка и сварка стыков производится согласно требованиям СН 111-42-80 и ВСН 006-89.

Требования к сварным соединениям, выполняемым на газопроводе под давлением:

кольцевые сварные швы при варке накладки, разрезного тройника, муфты и основной трубы выполняется с обязательным положением на тело трубы наплавленного слоя шва.

глубина проплавления стенки основной трубы при положении корневого и наплавленного слоев сварного шва должны быть 2,4 мм, но не более 40% от толщины стенки трубы.

при положении продольных сварных швов приварки половик разрезного тройника (муфты) между собой глубина проплавления должна быть равна толщине стенки тройника (муфты).

Проплавление стенки основной трубы не допускается.

Параметры сварочного процесса устанавливаются в соответствии с основными требованиями по обеспечению безопасности и качества работ:

недопущение прожога стенки трубы;

недопущение растрескивания металла в зоне термического влияния вследствие охлаждения потока и газа и водородного растрескивания.

Приварку узлов врезки на действующем газопроводе под давлением следует вести с обязательным предварительным нагревом свариваемых поверхностей.

Предварительный нагрев производится перед нанесением корневого наплавленного шва, а также каждого из последующих слоев, если температура участка шва, подлежащего к сварке, упала ниже минимального предела.

Контроль температуры предварительного нагрева свариваемых поверхностей производится с использованием контактных термометров и термокарандашей.

Температура предварительного нагрева свариваемых поверхностей для приварки узла врезки к телу газопровода должна быть 100єС, не более 250 єС.

Предварительный нагрев производится с использованием газовой горелки или электроиндукционных нагревателей.

Отклонения от номинальных размеров наружных диаметров и овальность труб не должны превышать пределов, обеспечивающих допустимый зазор при сварке узла врезки с поверхностью газопровода.

При превышении пределов отклонении в предполагаемом месте врезки место врезки сдвигается.

Запрещается на время производства работать на газопроводе врезной под давлением подъем давления на параллельных и пересекающих его нитках газопроводов.

Вскрытие газопровода, находящегося под давлением, и разработку котлована экскаватором следует производить при условии приближения режущих кромок зубьев ковша на расстоянии не ближе чем 0,5 м до образующей трубы газопровода со всех сторон, при этом ходовая часть и опорные элементы экскаватора не должны перемещаться непосредственно над газопроводом.

Как осуществить врезку в газовую трубу

В наше время сложно представить себе жилой дом – частный или многоквартирный – который не был бы подключен к газу. Благодаря этому замечательному веществу мы можем готовить пищу и точно не замерзнем. Однако же газ сам по себе в дом поступать не может, и слава Богу, для него нужен специальный путь – газопровод. А для того, чтобы он был, необходимо врезаться в газовую трубу.

В нашей стране самовольный процесс врезки в газовую трубу запрещен категорически, но количество желающих сделать всё своими руками и против закона никак не уменьшается. Между тем дело это опасное и часто заканчивается смертельным исходом, именно поэтому, а не потому что государство жадное, самовольная врезка и запрещена. Домашним мастерам и нонконформистам, идущим против системы, предлагаем немного теории.

Газопровод – это средство транспортировки и хранения газа. В зависимости от миссии газопровода конструкции могут быть разными: например, для транспортировки газа на большие расстояния оборудуются мощные сети, и газ в них идёт под высоким давлением. Вот уж с ним точно не стоит экспериментировать – очень большая дыра может оказаться на месте не только доморощенного умельца, но и самого подключаемого дома. Тут лучше связаться со специальными службами, которые умеют работать с такими системами.

От любой мощной сети ответвляются более мелкие распределительные трубы, давление в которых ниже, чем в магистральных. Однако все равно оно может разниться – от низкого до высокого. Врезаться в такую трубу можно уже и своими силами, но все-таки лучше обратиться к специальным службам, если нет понимания того, что нужно делать, и знания техники безопасности.

Подробнее о механизме врезки

На профессиональном языке врезкой называется присоединение к работающей транспортирующей газ трубе новой трубы. Подобное соединение может пройти даже без отключения газа, однако в данном процессе есть масса нюансов, которые необходимо учитывать, чтобы, как бы пафосно это не звучало, не отдать свою жизнь за подключение дома к газовой магистрали.

Существует два вида врезки:

• холодная: именно в данном случае основной трубопровод работает без каких-либо изменений – объем и давление подачи остаются на прежнем рабочем уровне;
• традиционный способ – сварка: этот способ проверен временем и отличается высокой надежностью, однако для работ требуется определенная квалификация и специальный доступ у исполнителя.

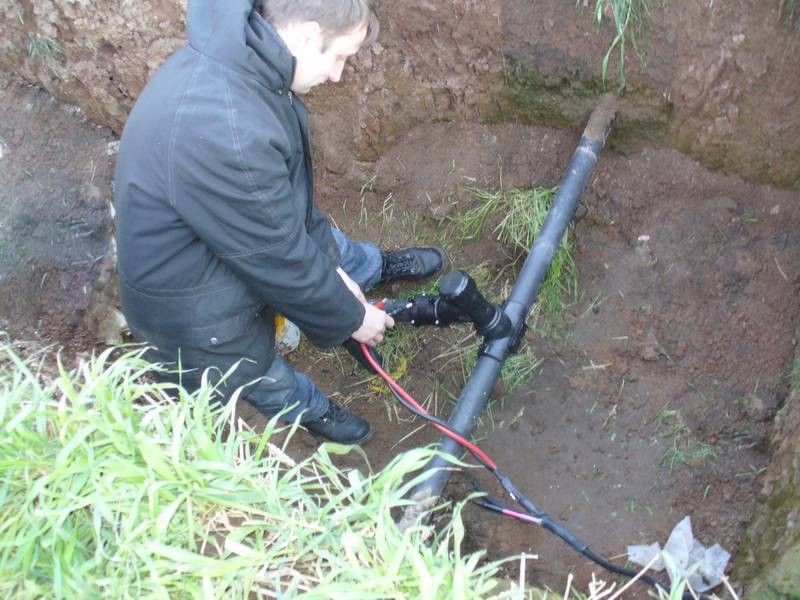

Традиционно трубы газопровода металлические, потому и используется сварка – ведь только она может дать максимально герметичное и прочное соединение. Однако в настоящее время для подключения домов к газопроводу и монтажа инженерных сетей часто используются трубы из полиэтилена низкого давления. Для врезки в подобные трубы необходимы заводские, соответствующие ГОСТу, фитинги – соединительные элементы. Разумеется, при монтаже ответвлений без нагревания не обойтись, поэтому этот процесс в любом случае сохраняет высокую опасность.

Существуют общие правила для проведения работ по врезке в газовую трубу под давлением.

Во-первых, врезка в сеть с низким давлением должна происходить при показателях не выше 80 мм вод.ст., но и не ниже 20.

Во-вторых, при работе с сетями с высоким или средним давлением, давление сначала должно быть снижено до допустимого уровня. Если это невозможно, то необходимо найти специальное оборудование, позволяющее работать при нестандартных обстоятельствах.

В-третьих, работы без снижения давления по закону могут проводить только организации, имеющие разрешение на ведение подобного вида деятельности (часто даже должен быть специальный разряд).

В-четвертых, сварка и резка газом должны осуществляться на участках с давлением от 40 до 150 кг/см – и этот коридор должен соблюдаться в период всего рабочего процесса.

Ну и самое главное – будет лучше, если все работы Вы доверите профессиональным организациям, которые имеют необходимый опыт, квалификацию и, при необходимости, разряд. Да, вам придется отдать определённые деньги, но это не дороже жизни. Да и даже если вам удастся самостоятельно врезаться и остаться в живых, первая же проверка выявит незаконное соединение. Что дальше? Оплата ворованного газа, штраф, дача показаний, наложение уголовной ответственности вплоть до срока – в зависимости от того, насколько вы навредили незаконной врезкой. И трубу отрежут, так что все труды пойдут насмарку.

Техника безопасности

Нахождение лиц, посторонних к процессу, курение и открытый огонь на участке выполнения работы по врезанию запрещено.

Газопроводные конструкции при запуске газа должны быть продуты. Завершение продувки можно определить с помощью анализа или путем сжигания проб, которые отбираются. В таком случае кислород не должен содержаться в газе более чем в 1%, а сгорать пробный экземпляр газа должен без выхлопов и достаточно размеренно.

Работы по присоединению к газовой сети считаются газоопасными и выполняются по схеме, которая заранее утверждена. На такие работы делается разнарядка. Обязательно выполняется чертеж присоединительных узлов, определяется метод для присоединительных работ, просчитывается процедура понижения показателей давления в газопроводе, конечно же, где это требуется, и обеспечиваются они в стабильном состоянии на весь период присоединения.

Работы по врезке должны выполняться только квалифицированными специалистами, прошедшими соответствующее обучение и имеющими опыт в подобных операциях.

Работы по врезке должны проводиться в соответствии с утвержденными процедурами и стандартами.

Работники должны иметь все необходимые разрешения для выполнения работ.

Убедитесь в отсутствии источников открытого огня и других возможных источников воспламенения.

Контролируйте наличие посторонних лиц в зоне работ.

Используйте инструменты и оборудование, соответствующие стандартам электробезопасности.

Предотвращайте перегрев и короткое замыкание электрооборудования.

Используйте проверочные методы, такие как мыльная эмульсия, для выявления утечек газа.

Разработайте план эвакуации и знайте расположение средств первой помощи.

Обучите персонал действиям в случае возникновения чрезвычайной ситуации.

Обеспечьте наличие рабочей системы связи для оперативного обмена информацией.

Заранее определите номера экстренных служб и обеспечьте их быстрый доступ.

Соблюдение этих правил техники безопасности является важным для предотвращения несчастных случаев и обеспечения безопасной работы с газопроводами.

Врезка в газопровод требует высокой квалификации специалистов и строгого соблюдения техники безопасности.

Существует несколько методов врезки, каждый из которых имеет свои особенности и применим в зависимости от конкретных условий и требований.

Правильное проведение врезки обеспечивает надежное подключение к газопроводу, минимизирует риски утечек и аварийных ситуаций.

Соединение системы частного дома с газопроводной магистралью

Для того, чтобы сделать врезку в магистраль, вам предстоит выполнить следующие мероприятия:

• удалить с места предполагаемого соединения мусор, ржавчину, краску;
• провести разметку. Там, где будет врезка, поставьте отметки.
• проделать отверстия. При тавровом способе – два, при катушечном – одно;
• обработать щели глиной. Причём начинайте это делать, ещё проводя рассекание поверхности. Так вы минимизируете риск воспламенения/горения газа. Готовые отверстия как можно быстрее закройте сделанной из глины и асбеста специальной заглушкой. Охладите обработанные поверхности;
• установить отключающее приспособление. Его монтаж выполняется после полного охлаждения металла таким образом: откройте заглушку и извлеките фрагмент вырезанной трубы. Затем поместите в образовавшуюся щель отключающее устройство. Выглядит оно в виде торбочек из вязкой глины, а также набора дисков из резины и дерева. При использовании таврового способа будет две щели.
• установить патрубок. Через него будет подключаться газовая труба частного дома к основной магистрали. Прежде, чем проделать в заглушке дыру и смонтировать патрубок, убедитесь в правильности диаметров: вполне возможно, что ранее выполненную разметку придётся подкорректировать. Если необходимости в этом не будет, проделайте дыру, установите патрубок, заварите стыки и закройте размещённую на патрубке задвижку;
• заделать отверстия и приварить новую трубу. Прежде всего, удалите остатки металла, которые появились во время проделывания основной щели. Затем состыкуйте трубу с патрубком, обработайте глиной и заварите. Проверьте с помощью мыльного раствора герметичность сварочного шва.

Готовые стыки труб проверяют на утечку при помощи мыльной пены

Если утечки не будут зафиксированы, приступайте к выполнению заключительных работ. Под таковыми подразумевается засыпка траншеи. Несмотря на кажущуюся простоту, её проведение также регламентируется нормативными документами. В них, в частности, оговорено, что:

1. Вокруг узла врезки, трубы и шарового крана насыпается мягкий грунт слоем, толщина которого должна превышать 20 сантиметров, после чего производится его уплотнение.
2. При окончательной засыпке грунта в траншею и котлован бульдозером наезд такой тяжёлой техники на наземную часть шарового крана, узел врезки и сами трубы должен быть исключён.

По окончании строительства необходимо заключить договор с региональной газовой службой на поставку голубого топлива, а также на аварийно-диспетчерское и техническое обслуживание. Газопровод принимает представитель этой же организации. Пусконаладочные работы в обязательном порядке завершаются составлением двустороннего акта с последующей пломбировкой аппаратуры контроля.

Кол-во блоков: 10 | Общее кол-во символов: 14998 Количество использованных доноров: 3 Информация по каждому донору:

1. http://energomir.biz/gazosnabzhenie/gazoprovod/vrezka-v-gazoprovod.html: использовано 1 блоков из 3, кол-во символов 1197 (8%)
2. http://TrubaMaster.ru/gazovye/kak-vrezatsya-v-gazovuyu-trubu.html: использовано 4 блоков из 6, кол-во символов 7486 (50%)
3. https://remoskop.ru/montazh-vnutrennego-gazoprovoda-chastnom-dome.html: использовано 5 блоков из 6, кол-во символов 6315 (42%)

Начальный этап врезки под давлением в газопровод

Подготовительный этап включает не столько работы, сколько сбор документов и получение разрешений. Обычно врезка в действующий магистральный газопровод требуется при возведении нового частного дома.

Собственник подает в Горгаз следующие документы:

• проект системы газоснабжения – утвержденный;
• заявление – документ заверяет глава территориального отделения лично;
• паспорт и идентификационный код владельца постройки;
• разрешение на подключение – выдает отдел планирования архитектурного обустройства;
• техпаспорт на дом – можно подавать копию, подтвержденную нотариусом;
• фотография – снимок делают во время топографической съемки участка, на фото запечатлевают всю инфраструктуру: водопровод, теплосеть, канализацию; снимок заверяют работники газовой службы.

Если постройка еще не завершена, к пакету прилагают архитектурный проект здания и разрешение на его сооружение. Если общая площадь дома превышает 300 м², потребуется тепловой расчет здания, ситуационный план надела в масштабе 1:5000 и согласие соседей по участку на подключение к газопроводу. Последнее нужно, если часть сети придется прокладывать по их территории.

Помимо документов для разрешения на врезку под давлением в магистральный или городской газопровод нужны сведения об устанавливаемых газовых приборах: котле, газовой плите, газовом счетчике, бойлере. Нужно иметь на руках техпаспорта всех изделий, сертификаты, разрешение на их применение (их получают в городским управлении газового хозяйства), договоры на обслуживание и ремонт приборов.

Для горения топлива требуется достаточная подача воздуха и система, позволяющая избавиться от продуктов сгорания: вытяжки, дымоходы, вентканалов. Если постройка готова, собственнику нужно получить акт обследования вентиляционных и дымоходных систем. Если задание строится – проект вентиляции.

Обеспечение безопасности

Следующий этап выполняется силами приглашенной бригады. Прежде чем подключаться к газопроводу, нужно:

• составить схему углов подключения;
• выбрать способ врезки, рассчитать порядок и метод снижения давления, определить способы поддержки показателя на нужном уровне;
• рассчитать и отобрать нужное количество материалов, инструментов, спасательных и защитных средств;
• закрыть краны, задвижки, пробки на подключаемой трубе;
• запастись требуемым количеством воды, чтобы предупредить возгорание или пожар.

Перед врезкой выполняют контрольное тестирование труб, подключаемой системы и выводов воздуха.

Врезка в газопровод

Врезка в газопровод — технологический процесс, который выполняют специализированные организации. Самостоятельные попытки подключения к газовым магистралям категорически запрещены.

Несоблюдение технологии врезки в газопровод может привести к серьезным последствиям, таким как взрывы, отравления, ожоги и другие несчастные случаи. Газ является опасным веществом и требует строгого соблюдения всех норм безопасности при подключении.

Пропускная способность

Для врезки в газопровод рассчитывается максимальная пропускная способность газопровода.

Для бытовых нужд обустраивают простую систему с низким давлением. Расчет выполняется по формуле

Q_max = 0,67× Ду²×р

Q_max – пропускная способность;

Ду – условный проход трубы – внутренний диаметр, указываемый в документах;

p – сумма рабочего давления в газопроводе и 0,1 МПа.

Если подключение производится к магистралям среднего давленияиспользуется формула

Q_макс =196,386×Д²×P/Z×Т

Q_макс – максимальная пропускная способность;

Д – внутренний диаметр газопровода;

P –сумма рабочего давления и 0,1 МПа;

Z – коэффициент сжимаемости газа;

Т – температура подаваемого газа в Кельвинах.

Правила врезки

Врезка в газопровод подразумевает соблюдение правил техники безопасности.

Работы выполняются только специалистами, обладающими необходимой квалификацией и сертификатами.

При подсоединении к газопроводу низкого давления подключение допускается при давлении в газопроводе 20 – 80 мм.рт.ст.

В случае подключения к газопроводу высокого или среднего давления необходимо снизить давление до безопасного уровня.

Если снизить давление невозможно, применяется специализированное оборудование.

При сварочных работах или резке газом давление на рабочем участке поддерживается в пределах 40 — 150 кг/см.

При соблюдении техники безопасности вероятность несчастных случаев снижается до минимума.

Какие бывают газопроводы

Газопровод – это специализированный газопровод, предназначенный для транспортировки и хранения определенных объемов голубого топлива. Он может иметь несколько конструктивных особенностей, которые различаются в зависимости от задач, поставленных перед магистралью.

Например, сети международного значения транспортируют огромные объемы газа на большие расстояния, поддерживая постоянное давление на высоком уровне. Именно поэтому любые эксперименты с системами газоснабжения неуместны и могут быть опасны не только для вас, но и для окружающих.

Это означает, что оптимальным вариантом работы с системой будет вызов соответствующих служб, специализирующихся на работе с газовыми коммуникациями, что соответствует требованиям законодательства.

Закачка в трубопровод должен осуществляться специалистом газовой службы, имеющим необходимый уровень допуска и соблюдающим все меры безопасности

Трубопроводы устроены так же, как кровеносная система человеческого тела. Их роль можно сравнить с ролью коронарных сосудов. А уже из центральных идут трубы регионального значения, по которым голубое топливо распределяется между потребителями.

Они меньше основных и поэтому давление внутри них намного ниже. Однако даже в таких газовых сетях возможны его скачки как в сторону уменьшения, так и в сторону увеличения.

Подключение к газовым коммуникациям происходит при наличии у организации специального разрешения. А можно попробовать провести электропроводку внутри своего дома своими руками. Для этого нужно просто знать четкую последовательность действий и придерживаться необходимых мер безопасности.
