О горячем водоснабжении
Вначале давайте выясним, почему происходит завоздушивание системы водоснабжения и чем оно мешает. Начнем издалека.
Холодное водоснабжение многоквартирного или частного дома всегда имеет тупиковую разводку: розлив переходит в стояки, те ветвятся на подводки, а подводки заканчиваются кранами сантехнических приборов. Вода движется в тупиковом контуре только за счет водоразбора.
Тупиковая схема ГВС
Примерно до 70-х годов прошлого века, системы горячего водоснабжения (ГВС) во всех строящихся домах были организованы так же.
Тупиковая разводка горячей воды
Однако такая разводка имеет два серьезных недостатка:
- Открыв кран горячей воды, владелец жилья вынужден в течение нескольких минут ждать ее нагрева. Особенно долгим его ожидание оказывается ночью и по утрам, когда в отсутствие водоразбора остывают стояки и розливы ГВС. Это не только неудобно, но и способствует неоправданно большому расходу воды;
Механический счетчик на фото регистрирует расход воды через трубопровод ГВС вне зависимости от ее температуры
- Обогрев ванных комнат и совмещенных санузлов в многоквартирных домах, обеспечивается полотенцесушителем, запитанным от системы горячего водоснабжения. Понятно, что в отсутствие водоразбора в тупиковой системе он будет остывать. Для владельца квартиры это означает сырость и холод в ванной, а в долгосрочной перспективе — большую вероятность поражения стен грибком.
Полотенцесушитель смонтирован в разрыв подводки ГВС, и нагревается только при водоразборе
Циркуляционная схема
С конца 70-х — начала 80-х годов, горячее водоснабжение в новостройках постепенно стало становиться циркуляционным.
Как оно реализовано:
- По подвалу или подполу дома прокладывается два розлива ГВС;
- Каждый розлив имеет независимую врезку в элеваторный узел;
- Стояки горячего водоснабжения подключаются поочередно к обоим розливам и соединяются перемычками на верхнем этаже или на чердаке. В группы, связанные циркуляционными перемычками, может объединяться от 2 до 7 стояков.

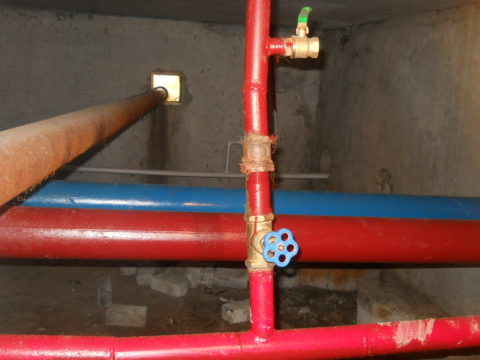

По подвалу разведены два розлива горячего водоснабжения
Для того чтобы вода непрерывно циркулировала через стояки и розливы, между ними нужно создать перепад давления. В элеваторном узле и далее, в запитанном от него отопительном контуре, циркуляция обеспечивается разницей давлений между подающим и обратным трубопроводами теплотрассы. Очевидный способ запитки ГВС — между врезками в подачу и обратку.
Однако в этом случае нас ждет неприятный сюрприз: байпас между нитками трубопровода будет катастрофически снижать перепад на водоструйном элеваторе, препятствуя работе отопления.
Внешний вид и принцип работы водоструйного элеватора
Проблема решается просто и изящно:
- ГВС врезается в подачу до элеватора в двух точках. Каждая из врезок снабжается запорной арматурой;
- Фланец между врезками оснащается подпорной шайбой. Так называется стальной блин, в котором по центру просверлено отверстие диаметром на 1 мм больше диаметра сопла. При штатной работе элеватора и связанном с ней движении воды по подающей нитке такая шайба создает перепад между врезками примерно в 1 метр водяного столба (0,1 атмосферы);
- На обратом трубопроводе монтируются точно такие же две врезки с такой же подпорной шайбой.
Простейший элеваторный узел с циркуляцией ГВС и двумя врезками в обратный трубопровод
У элеватора с циркуляционными врезками ГВС есть три режима работы:
- Горячая вода циркулирует из подачи в подачу. Эта схема используется весной и осенью, при сравнительно низкой (до 80 градусов) температуре теплоносителя в прямой нитке теплотрассы;
- Из обратки в обратку. В этот режим ГВС переключается на зиму, когда температура подачи переваливает за 80°С;
- Из подачи в обратку. Так система горячего водоснабжения с циркуляцией запитана летом, когда отопление отключено, а перепад между нитками теплотрассы минимален или отсутствует.
Автоматические воздухоотводчики
Устройства для устранения воздуха из водопроводных систем широко представлены на рынке. Поплавковые клапаны это воздухоотводчики постоянного действия
. Они защищают работающую систему от скопления воздуха и газов. Когда давление в системе падает до атмосферного, поплавковый клапан впускает воздух в трубы. Чтобы устранить причину появления воздуха в системе водоснабжения дома дополнительно устанавливается обратный клапан. Есть модели воздухоотводчиков, уже оснащенные обратным клапаном.
Воздухоотводчики пускового действия
используются для отвода воздуха во время заполнения системы водой или для запуска воздуха при дренажных работах.
Воздухоотводчики комбинированного действия
обладают свойствами обоих описанных ранее устройств.
При выборе воздухоотводчика учитывается объем выпускаемого воздуха. Этот показатель можно найти в характеристиках прибора. Не следует подбирать автоматический воздухоотводчик помощнее. Работая вполсилы, он быстрее износится.
Виодеоролик о простейшем воздухоотводчике – клапане Маевского:
Скважина для воды – удобная альтернатива автономного водоснабжения в частном секторе. Обладая рядом преимуществ, конструкция требует не только правильной установки, оснащения системой фильтрации, но и своевременной прочистки, а также профилактики и промывки. Вследствие неисполнения хотя бы одного пункта, возможны нарушения в работе всей станции. Например, часто вода из скважины идет с воздухом. От своевременного выявления причин и их устранения зависит срок эксплуатации насоса, качество воды и многое другое.
Прежде, чем начать выяснение вопроса, важно знать: насосы устанавливаются в зависимости от диаметра скважины! Для размеров в 100 мм подходит погружной насос, меньший диаметр требует циркулярного или плунжерного насоса. Что же такое кавитация? Это нарушение сплошности потока жидкости, иначе – наполнение воды пузырьками
Кавитация возникает на тех участках, где снижение давления достигает критической нормы. Процесс сопровождается образованием пустот в потоке, выделением пузырьковых образований воздуха, появляющихся вследствие паров и газов, выделяемых из жидкости. Находясь в области сниженного давления, пузырьки могут увеличиваться и собираться в большие пустотные каверны, которые увлекаются потоком жидкости и при наличии большого давления, разрушаются бесследно, а в условиях обычной бытовой скважины, часто остаются и получается, что насос во время работы качает пузыри воздуха из скважины, не выдавая нужный объем воды
Что же такое кавитация? Это нарушение сплошности потока жидкости, иначе – наполнение воды пузырьками. Кавитация возникает на тех участках, где снижение давления достигает критической нормы. Процесс сопровождается образованием пустот в потоке, выделением пузырьковых образований воздуха, появляющихся вследствие паров и газов, выделяемых из жидкости. Находясь в области сниженного давления, пузырьки могут увеличиваться и собираться в большие пустотные каверны, которые увлекаются потоком жидкости и при наличии большого давления, разрушаются бесследно, а в условиях обычной бытовой скважины, часто остаются и получается, что насос во время работы качает пузыри воздуха из скважины, не выдавая нужный объем воды.
Выявление кавитационной зоны иногда невозможно из-за отсутствия специальных приборов, но важно знать, что такая зона может быть неустойчивой. Если недостаток не устраняется, то последствия могут быть разрушительными: вибрация, динамические воздействия на поток – все это приводит к поломке насосов, ведь каждый прибор характеризуется указанной величиной кавитационного запаса
Иначе – насос обладает минимальным давлением, в пределах которого вода, попавшая в прибор, сохраняет свойства плотности. При изменениях давления, неизбежны каверны и воздушные пустоты. Поэтому подбор насоса должен осуществляться в зависимости от объемов воды, нужной для обеспечения хозяйственных и бытовых потребностей.
Сценарий 4: закрытая система отопления одноквартирного дома
В контуре с принудительной циркуляцией, работающем при избыточном давлении, обычно монтируется автоматический воздухоотводчик. Он входит в состав группы безопасности котла и устанавливается на выходе из его теплообменника.
На фото — котел, в корпусе которого смонтированы группа безопасности и расширительный бачок.
Все отопительные приборы, расположенные выше розливов, дополнительно комплектуются собственными автоматическими воздушниками или кранами Маевского.
Одностороннее боковое подключение. Радиатор расположен выше розлива. Воздушник необходим.
Особый случай

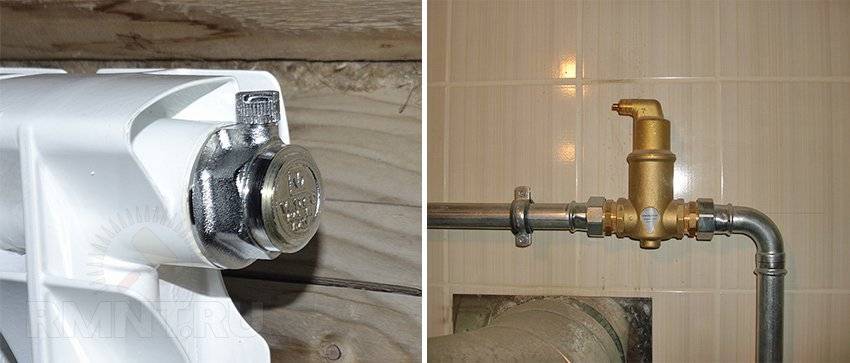

Наряду с воздушником в закрытых автономных системах применяется еще один прибор — сепаратор воздуха для отопления. Его функция — отвод мелких пузырьков воздуха, насыщающего теплоноситель и способствующего коррозии стальных труб, эрозии крыльчатки циркуляционного насоса и теплообменника котла.
Отвод воздуха из воздушной камеры сепаратора выполняется нашим старым знакомым — автоматическим воздухоотводчиком.
За сбор воздушных пузырьков могут отвечать:
Так называемые PALL — кольца;
Устройство и принцип работы PALL-колец.
Сетки из нержавеющей стали или меди.
Сепаратор с нержавеющей сеткой.
Цена наиболее доступных сепараторов под диаметр присоединяемого трубопровода 20 мм начинается примерно от 2000 рублей, а приносимая ими польза довольно сомнительна. На мой взгляд, в автономной отопительной системе вполне можно обойтись без этих приборов.
Сепаратор Flamcovent для трубопровода диаметром 1 дюйм. Розничная стоимость — 5550 рублей.
Почему появляется воздух в водопроводе
В нашей работе мы сосредоточились на электрических компрессионных тепловых насосах, потому что они в настоящее время более конкурентоспособны, чем газопоглотители, хотя последние значительно снижают свои затраты. Машина все еще нагревается, но она потребляет больше. Мы говорим о расходах: сколько это стоит в зависимости от выбранной вами технологии?
Поскольку воздушный воздух является самым дешевым и простым в установке; воздух-вода и вода-вода стоят дороже, потому что вам необходимо добавить затраты на интеграцию с системой отопления, котлом и, во-вторых, скважиной. Тогда тепловой насос мощностью 10 кВт для воды, размер которого подходит для коттеджа, может стоить около 5-6 тысяч евро.
Существует две причины появления воздуха в системе водоснабжения дома:
- Снаружи
. Через негерметичные соединения воздух попадает в трубы; - Изнутри
. В потоке воды, проходящем по трубам, растворено приблизительно 30 грамм воздуха на 1 тонну воды. Постепенно воздух высвобождается. Чем медленнее течет вода, и чем она горячее, тем процесс идет быстрее. То есть, в системах горячего водоснабжения вероятность появления воздушных пробок выше.
В системах водоснабжения частных домов воздух появляется по следующим причинам:
В вашей работе вы сделали различные экономические модели. В каких областях вы обнаружили, что тепловые насосы обеспечивают максимальную экономию? Наивысший уровень удобства в коммерческих утилях: в общем, срок окупаемости для этих пользователей составляет 2-3 года, короче внутренних. Это в основном зависит от двух факторов. Во-первых, обычно нет необходимости в нагревании горячей воды в бизнесе, поэтому затраты на оснащение котла или интеграцию теплового насоса в установку ниже. Во-вторых, в коммерческих средах тепловые насосы используют гораздо больше для летнего кондиционирования воздуха, так как эти среды, в отличие от жилых, очень много живут в дневное время.
- при падении уровня воды воздух может подсасывать через обратный клапан ;
- плохо затянуты фитинги с резиновыми уплотнителями;
- в горячих системах водоснабжения наблюдается процесс кавитации: образуется пар, пузырьки воздуха собираются в воде, формируя пустоты или каверны;
- воздух в трубах водоснабжения остался с первого запуска оборудования.
В воздушных пузырях кислорода на 30% больше, чем в атмосферном воздухе . Этим объясняется высокая окисляющая способность воздуха в системах горячего водоснабжения. Пузыри воздуха могут быть различной формы : сферические – мелкие, не больше 1 миллиметра в диаметре, грибовидные, овальные.
Можем ли мы дать некоторую ориентировочную оценку экономии, которую может дать тепловой насос, и время, когда инвестиции возвращаются? В симуляции, которую мы сделали для сферы бизнеса, инвестиции подлежат погашению через 3-6 лет без стимулов, через 2, 4, 5 лет с вычетами и под 5 с учетом учета тепла.
Согласно скважинам, многие люди, которые дрейфуют к собственному водоснабжению, часто игнорируют водное благоустройство. Они позвонят, когда у них заканчиваются холки или даже чистая вода . Каждый колодец с шипом вносит в траншею даже незначительные нездоровые, которые затем успокаиваются. Это зависит от состава земли, в которой его пинают. Скважины в твердых породах этой опасности горного дела, которые хорошо в мутную грязь, должны были бы наблюдать больше.
При скорости воды в трубах более 0,5 метра в секунду пузыри двигаются, не задерживаясь. Когда скорость превышает 1 метр в секунду, пузыри разбиваются на очень мелкие пузырьки. Получается подобие эмульсии из воды и воздуха. Пузыри воздуха в системе водоснабжения частного дома начинают разрушаться при скорости движения жидкости от 0,25 метра в секунду. Если она ниже, пробки могут застаиваться в одних местах довольно долго.
Большая опасность крупных слоев осадка на дне – вероятность заражения бактериями, которые могут попасть в колодец не только с водой, но и с слабым закупориванием колодца. Шлам хорош для них, все, кто хочет использовать воду для выпивки, должны помнить об этом.
Фонтаны часто сталкиваются с тем, что в кажущейся «мертвой» скважине есть водоснабжение, которое владелец давно не знал. Нельзя сказать в целом, в какой период времени это выясняется, он обычно проходит один раз в два-три года, он все еще может оставаться на колодце в каменном постели, но состояние колодца проверяется два раза в год. и нет необходимости решать мхи на стенах, – объясняет Элфер.
Определение места образования пробки и ее удаление
Как можно понять, что в радиаторе есть воздух? Обычно на наличие воздуха указывают посторонние звуки, такие как бульканье, протекание воды. Для обеспечения полноценной циркуляции теплоносителя нужно обязательно удалить этот воздух. При полном завоздушивании системы нужно определить сначала места образования пробок, постукивая молотком по отопительным приборам. Там где есть воздушная пробка, звук будет более звонким и сильным. Воздух собирается, как правило, в радиаторах, установленных на верхних этажах.
Поняв, что воздух в отопительном приборе присутствует, следует взять отвертку или ключ и подготовить емкость для воды. Открыв термостат до максимального уровня, нужно открыть клапан крана Маевского и подставить емкость. Появление легкого шипения будет означать, что воздух выходит. Клапан держат открытым до тех пор, пока не потечет вода и только после этого закрывают.
Ликвидация воздушной пробки в отопительной батарее при помощи установленного на ней крана Маевского: клапан открывают специальным ключом или вручную и держат открытым до появления воды
Бывает, что после проведения данной процедуры батарея греет недолго или недостаточно хорошо. Тогда ее нужно продуть и промыть, поскольку скопление в ней мусора и ржавчины также может стать причиной появления воздуха.
Если после спуска воздуха батарея по-прежнему плохо нагревается, попробуйте слить примерно 200гр теплоносителя, чтобы убедиться в полном удалении воздушной пробки. Если не помогло, но надо продуть и промыть радиатор от возможно скопившейся грязи
Если и после этого нет улучшений, нужно проверить уровень заполнения отопительной системы. Воздушные пробки могут также образоваться на изгибах трубопроводов
Поэтому важно в процессе монтажа соблюдать направление и величину уклонов разводящих трубопроводов. В местах, где уклон по какой-либо причине отличается от проекта, дополнительно устанавливают воздухоспускные вентили
В алюминиевых радиаторах воздушные пробки образуются более интенсивно по причине плохого качества материала
В результате реакции алюминия с теплоносителем образуются газы, поэтому их необходимо регулярно удалять из системы. В таких ситуациях рекомендуют заменить алюминиевые радиаторы приборами из более качественных материалов с антикоррозионным покрытием и установить воздухоотводчики. Чтобы обогрев комнат был нормальным, перед заполнением отопительной системы водой необходимо своевременно позаботиться об удалении из нее воздуха, препятствующего нормальному движению теплоносителя, и тогда зимой в вашем доме будет тепло и уютно
В алюминиевых радиаторах воздушные пробки образуются более интенсивно по причине плохого качества материала. В результате реакции алюминия с теплоносителем образуются газы, поэтому их необходимо регулярно удалять из системы. В таких ситуациях рекомендуют заменить алюминиевые радиаторы приборами из более качественных материалов с антикоррозионным покрытием и установить воздухоотводчики. Чтобы обогрев комнат был нормальным, перед заполнением отопительной системы водой необходимо своевременно позаботиться об удалении из нее воздуха, препятствующего нормальному движению теплоносителя, и тогда зимой в вашем доме будет тепло и уютно.
Откуда берется воздушная пробка
Причины:
в трубах или радиаторах по контуру есть повреждения; допущена ошибка ещё на этапе монтажа или даже проектирования (чаще всего встречается неверный расчёт или выполнение уклона труб);
низкое давление (неважно, по какой причине) — пространство, которое не занято водой, занимает воздух;
неправильный пуск системы в эксплуатацию по окончании летнего сезона (частая ошибка — заполнение контура тёплым или горячим теплоносителем);
быстрый нагрев воды до максимальной температуры; отсутствие или неисправность приборов для автоматического спуска воздуха из труб;
неправильное подключение «тёплого пола» — в силу сложного контура и малого диаметра труб эта часть контура наиболее проблематично подключается
Другие методы
Существуют и другие способы, позволяющие удалить воздушную пробку из радиаторов. Система разделяется на два типа:
- 1. Естественная циркуляция. Чтобы вывести воздух используют расширительный бак, который установлен на самой высокой точке. Как правило, больший процент уходит самостоятельно в процессе нагрева теплоносителя. В случае если пробка остается, то необходимо увеличить объем жидкости, но перед этим требуется открыть воздухоотводчики. Таким образом, теплоноситель автоматически выводит пузыри наружу.
- 2. Принудительная циркуляция. Трубы и батареи всегда располагаются ровно, без какого-либо наклона. Чтобы вывести из них воздух, применяют воздухоотводчики, они всегда устанавливаются на изгибе и на самых высоких точках. Это связано с тем, что именно в таких местах образуются пробки.
Прохладный завоздушенный радиатор – что делать
Но если в квартире или в доме оказывается прохладным один радиатор, а стояк (магистраль) горячий. Или холодной может быть только часть батареи, — в этом случае причиной всему воздушное скопление в самом этом отопительном приборе.
В отдельных случаях часть батареи может быть холодной из-за неправильного подключения, засорения отопительного прибора, или небольшой подачи теплоносителя. Но такие нарушения носят постоянный характер, и распознаются жильцами. Чаще же причиной холодного радиатора является воздух в его верхней части.

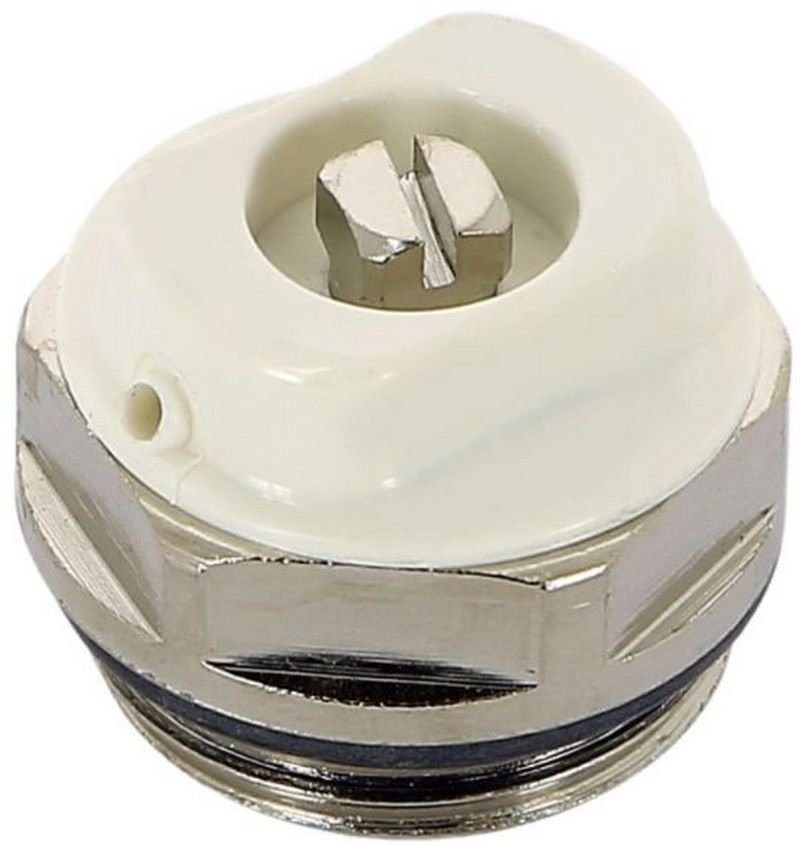

Современные радиаторы снабжаются кранами Маевского, предназначенными для спуска воздуха. Чтобы устранить завоздушивание достаточно открыть этот кран, спустить воздух, пока не пойдет устойчивая струйка теплоносителя.
Если радиатор не снабжена таким ручным воздухоотводчиком, то его придется установить самостоятельно, или вызывать слесаря, чтобы он решил проблему воздушной пробки в этой батарее.
Причины конденсации влаги на трубах
Наиболее частые причины конденсата: температурные перепады и отсутствие вентиляции
Предпосылок к возникновению влажных капель несколько. Чаще всего они работают в комплексе. Нужно выявить все причины запотевания трубопроводов и устранить их
При этом важно отличать конденсатную влагу от обычной протечки. Конденсатная влага равномерно покрывает все сечение трубного отрезка, нередко на всю длину, а протечка бывает только локального характера. Труба холодной воды в ванной или туалете потеет из-за следующих факторов:
Труба холодной воды в ванной или туалете потеет из-за следующих факторов:
- Температурный перепад. Появление капель характерно для магистралей холодного водоснабжения, особенно в период зимних холодов. Из-за различия температур водного потока внутри труб и воздуха снаружи конденсируется влага.
- Плохая вентиляция. Если сантехническое помещение не вентилируется принудительно, конденсат непременно проявится на разводке и стояке. Если же вентиляция слабая, это не спасет от избыточной влажности. Такое нередко случается в частных домах при неправильной сборке или даже вытяжной системы. Проконтролировать работу вытяжки в туалете можно, просто открыв на ночь дверь. Отсутствие влаги наутро подсказывает, что проблема – в вентиляции.
- Неверная разводка. Когда магистрали ГВС и ХВС размещены очень близко друг к другу, неизбежно появление конденсата. Скрытие коммуникаций в стенках, под полом либо за потолком только ухудшает ситуацию. Отделка быстро приходит в негодное состояние, уменьшается эксплуатационный срок всей трубопроводной магистрали.
- Поломки санитарно-технических устройств. Постоянный долив воды в унитазный бачок из-за поломки запорной арматуры, неисправность смесительного устройства тоже провоцируют возникновение конденсата. При этом помимо труб влага появляется на кране и деталях сливного бачка.
Насыщенный влагой воздух способен оседать на поверхности водопроводов. Источником может стать пар от готовки на кухне и от развешенных влажных вещей после стирки. Хуже всего, если избыточная влажность связана с климатическими особенностями, присутствием крупных водоемов недалеко от строения или нарушением технологических нормативов возведения здания. В таких ситуациях бороться с избытком влаги сложно, ликвидировать проблему не удастся, придется приобретать систему климат-контроля.
ТОП-6 механических воздухоотдводчиков
Для радиатора и другой компактной системы отопления можно обойтись ручным прибором, который значительно дешевле автоматических воздушников и не уступает им по качеству.
Itap 1/4
Средняя цена – 150 руб.
Конструктивно простое, недорогое и надежное средство для удаления воздуха ручным способом из систем отопления с рабочим давлением до 10 бар и температурой до 90 градусов. Это выгодное решение для экономных пользователей, позволяющее с минимальными затратами предотвратить образование воздушной пробки.
воздухоотводчик Itap 1/4
Достоинства:
- Простое и дешевое решение, которое выдерживает давление 10 бар;
- Эффективная и надежная защита от коррозии и воздушных пробок в отопительных приборах;
- Возможность эксплуатации в рабочей среде с температурой до 90 градусов.
class=’s-article__points-list’>
Недостатки:
Uni-Fitt 1/2 (Маевского)
Средняя цена – 150 руб.
Недорогой вариант для предотвращения завоздушивания гидравлических систем с целью их бесперебойной работы. Изделие из латуни подходит для отопительных приборов с пиковым рабочим давлением 10 бар и максимальной температурой 110 градусов.
воздухоотводчик Uni-Fitt 1/2 (Маевского)
Достоинства:
- Эффективная защита гидравлической системы от завоздушивания;
- Прибор рассчитан на давление 10 бар;
- Прибор рассчитан на температуру до 110 градусов;
- Универсальная резьба ISO228 для большинства систем отопления;
- Корпус из латуни CW617N, не подверженный коррозии в течение ближайших 10-15 лет.
class=’s-article__points-list’>
Недостатки:
Far 1/2 (FA 6020 12)
Средняя цена – 220 руб.
Эффективное решение для устранения признаков появления воздушных карманов в системе отопления, а также улучшения ее теплоотдачи и уменьшения шумообразования. Универсальность клапана заключается его в легкой установке и простом применении. Открытие и закрытие происходит вручную, что позволяет контролировать количество воздуха в системе.
воздухоотводчик Far 1/2 (FA 6020 12)
Достоинства:
- Прибор ничего не весит и его легко установить;
- Ничего не заедает и не протекает;
- Качественная сборка без заводских огрехов;
- Простая регулировка, прямое исполнение.
class=’s-article__points-list’>
Недостатки:
Uni-Fitt 3/4 (Маевского)
Средняя цена – 300 руб.
Удобный в обслуживании итальянский воздухоотводчик, снабженный отсекающим клапаном для удобства обслуживания. Рассчитан на использование в системах с водой или незамерзающей жидкостью. Ручной способ удаления воздуха с помощью ключа – надежный метод, облегчающий эксплуатацию системы водоснабжения и ее защиту от завоздушивания. В комплекте поставки имеется уплотнительное кольцо. Корпус изделия выполнен из никелированной латуни, которая выдерживает температуры до 110 градусов и давление до 10 бар.
воздухоотводчик Uni-Fitt 3/4 (Маевского)
Достоинства:
- Проверенное и недорогое решение для радиаторов;
- Способность выдерживать давление до 10 бар и температуру до 110 градусов;
- Гарантированная работа в течение 10-15 лет благодаря корпусу из латуни;
- Универсальная резьба ISO228 для большинства систем отопления.
class=’s-article__points-list’>
Недостатки:
Far 1/2 (FA 6135 12)
Средняя цена – 350 руб.
Экономное решение для современных систем отопления, рассчитанное на температуру воды до 95 градусов и рабочее давление не более 10 бар. Диаметр резьбового соединения составляет 1/8 дюйма. Конструкция изделия настолько простая, что ее легко монтировать и обслуживать.
воздухоотводчик Far 1/2 (FA 6135 12)
Достоинства:
- Простая регулировка, легко устанавливать и обслуживать;
- Качественное исполнение без заводских огрехов;
- 5 лет заводской гарантии;
- Известный бренд.
class=’s-article__points-list’>
Недостатки:
Far 1/2 (FA 6010 12)
Средняя цена – 350 руб.
Механический воздухоотводчик – проверенное временем устройство с безотказной работой на долгие годы. Имеет штуцер и изготовлено из качественных материалов, адаптированных к существенным нагрузкам. Даная модель является универсальной в плане удобства монтажа и простоты в использовании. Открытие и закрытие клапана происходит вручную, что позволяет контролировать интенсивность завоздушивания.
воздухоотводчик Far 1/2 (FA 6010 12)
Достоинства:
- Актуальная серия 6010.
- Прибор рассчитан на давление 10 бар и температуру более 100 градусов;
- Благодаря массе 200 г не надо прилагать усилий при установке;
- Удобная регулировка, простая установка и надежная работа.
class=’s-article__points-list’>
Недостатки:
Как воздух попадает в контур
Выделяют два вида контуров:
- открытые;
- закрытые.
Своеобразные автоматические воздухоотводчики в системе отопления открытого типа пропускают через себя теплоноситель, который циркулирует самотеком. Направление циркуляции определяется конструкцией контура. В ней всегда сохраняется уклон от самой высокой точки, на подаче потока, до самой нижней, на обратке. При этом воздушных карманов быть не должно. Воздух в систему отопления попадает вместе с теплоносителем, который контактирует с ним в расширительном баке. Затем он вовлекается в поток в виде мелких частиц, так как стравить воздух из системы отопления у теплоносителя температурой 20 градусов не получается. Чем горячее вода, тем интенсивнее происходит процесс отделения пузырей от теплоносителя. Жидкость вытесняет пузырьки вверх. Соответственно они достигают пиковой точки, где находят себе выход.
Закрытые системы – герметичны и циркуляция в них происходит благодаря насосу. В таких контурах скорость потока выше. Они проектируются таким образом, что в них образуются воздушные карманы. В этом случае требуется установка специального оборудования, так как стравливать воздух из системы отопления нужно, сохраняя его герметичность. Он называется автоматический спускник воздуха системы отопления. Так как система не контактирует с окружающей средой и является герметичной, кислород в нее может попасть только с теплоносителем.
Помимо транзита кислорода теплоносителем в контур, завоздушивание может случиться:
- из-за механических повреждений;
- вследствие ремонтных работ;
- в случае появления течи;
- после проверочных работ.
Так как исключить попадание кислорода в систему нет возможности, надо сделать так, чтобы он нашел себе выход. Для этого применяется несколько видов оборудования, выполняющего поставленную задачу. Они могут работать автономно или же в ручном режиме.
Метод удаления воздуха без сливания воды (видео)
На приведенном ролике схематически показано и рассказано, как можно устранить воздух из системы, если он появился там из-за неправильного монтажа.
По предлагаемому варианту развития событий самый удаленный от котла радиатор не греет. Между ним и предыдущей батареей скопился воздух. Чтобы устранить его, нужно подготовить немного фумленты и саморез с пресс шайбой.
Устранение воздуха осуществляется пошагово:
- Подготовить саморез. Завернуть конец фумленты и подмотать ее под шляпку самореза;
- Вкрутить в предполагаемом месте скопления воздуха на трубе саморез с помощью шуруповерта;
- Затянуть саморез вплотную к стенке трубы. Затем немного раскрутить, чтобы вышел воздух. Как только из отверстия пойдет вода, нужно тут же закрутить саморез до упора.
После таких действий радиатор начнет греться.
Даже новая система отопления, установленная по всем правилам, со временем может перестать полноценно работать из-за скопившегося воздуха. Периодически нужно предупреждать эту проблему и стравливать воздух, в особенности это актуально перед подачей теплоносителя в осенний период. Метод устранения воздушной пробки выбирается в зависимости от причины, повлекшей ее образование.
Как вам статья?
Мне нравится1Не нравится
Разводка в квартире
Итак, рассмотрим схему водоснабжения (ГВ) в квартире. В принципе, она ничем не отличается от холодного водопровода. И чаще всего трубы ГВС прокладываются рядом с элементами ХВС. Правда, есть некоторые потребители, которым горячая вода не нужна. К примеру, унитаз, стиральная или посудомоечная машины. Последние две сами нагревают воду до необходимой температуры.
Схема разводки труб ГВС и ХВС
Самое важное, что разводка водоснабжения в квартире (и ГВС, и ХВС) – это определенные нормы укладки самих труб. К примеру, если трубы двух систем прокладываются одна над другой, то верхняя должна быть от горячего водоснабжения. Если они прокладываются в горизонтальной плоскости, то правая должна быть от системы ГВС
В этом случае на одной стене она может оказаться в глубине штробы, а на другой, наоборот, ближе к поверхности. При этом прокладка трубопровода может быть скрытой (в штробах) или открытой, проложенной по поверхности стен или пола
Если они прокладываются в горизонтальной плоскости, то правая должна быть от системы ГВС. В этом случае на одной стене она может оказаться в глубине штробы, а на другой, наоборот, ближе к поверхности. При этом прокладка трубопровода может быть скрытой (в штробах) или открытой, проложенной по поверхности стен или пола.
