Водосточный желоб: назначение, устройство, размеры и цена

Размеры желобов

Наша компания предлагает водосточные желоба разного размера для любых нужд и задач. Вы можете выбрать оптимальный размер желоба, исходя из потребностей вашего дома или здания.

В нашем ассортименте имеются желоба шириной от 90 мм до 150 мм, что позволяет подобрать оптимальный вариант для любых крыш. Длина желоба может быть неограниченной, потому что мы создаем кастомизированные решения для каждого клиента.

Желоб 90 мм — идеально подходит для крыш с небольшой площадью, таких как дачи, террасы и гаражи.
Желоб 100 мм — подходит для крыш средней площади, таких как загородные дома и дачи.
Желоб 120 мм — подходит для крупных крыш, например, многоквартирных домов и крупных коммерческих зданий.
Желоб 150 мм — рекомендуется для крыш с очень большой площадью и высокой нагрузкой воды.

Выбор размера желоба необходимо делать в зависимости от площади крыши и количества выпадающих осадков, чтобы обеспечивать максимальную эффективность системы водостоков.

Ширина желоба, мм	Высота желоба, мм	Ширина желобной трубы, мм	Толщина стенки, мм
90	65	50	0,5
100	80	65	0,6
120	95	80	0,7
150	125	100	0,8

Расчет материала

Для расчета материалов по СНиП необходимы следующие данные:

площадь кровли;
количество среднегодовых осадков;
температурный минимум зимой в регионе;
наличие дождевой канализации.

Данный расчет помогает определить количество желобов, а вернее суммарную длину свесов, которую поделили на длину одного желоба. Например, суммарная длина свеса равна 40 метров. Отнимите длину угловых элементов (по 15 см на одну сторону) Получается: 12*15 = 1,80. Затем: 40 – 1,8 = 38,2 м.

Стандартная длина одного желоба из оцинковки – 3 метра. Значит, потребуется 13 желобов (38,2/3 =12,7). Количество соединительных элементов подбирается по числу мест соединений в конструкции. В этом вам поможет чертеж, на котором нужно изобразить прямоугольник со схематично расположенными элементами водостока. Для нашего примера потребуется 18 соединительных муфт.

Если система не замкнутая, а желоба будут монтироваться с открытыми торцами, то нужно определить число заглушек. Например, для двускатной щипцовой кровли, на которой монтируется система в две нитки, нужно установить четыре заглушки. Если кровля четырехскатная, шатрового типа, заглушки не потребуются вовсе.

Число угловых элементов будет равным количеству наружных и внутренних углов дома. Количество труб выбирается таким образом, чтобы оно совпадало с числом водостоков, а их длина должна соответствовать высоте сооружения. В некоторых случаях нужны изогнутые колена. Их необходимость определяется шириной свеса.

На каждое соединение секций необходимо надеть хомут. Если труба трехметровая, то хомутов должно быть два: один сверху, другой снизу.

Расчет внутреннего водостока ведется по правилу – одна воронка на 0,75 метра кв. Шаг между воронками определяется делением длины крыши, вымеренной по продольной оси, на количество воронок. Кроме водоприемников для системы потребуются:

стояки;
отводящие трубы
выпуск.

Для внутреннего водостока можно выбирать трубы диаметром 100, 140, 180 мм. Длина может составлять 70 или 150 м. Поступающая влага передается ливневой канализации. Если водоотводы предполагается использовать круглогодично, то систему лучше разместить в отапливаемой зоне.

Внутренняя система часто страдает из-за мусора, который может попасть в нее с крыши. Конструкция защиты предельно проста – колпак и стакан. Это вспомогательный элемент, но он хорошо справляется с задержанием различного мусора.

Такое вспомогательное устройство не потребуется, если внутренний водосток устанавливается с сифоном. Это специальный клапан для ливневой канализации, подключенной к водостоку. Он удерживает давление воды, находящейся в трубах. При заполнении водосточной системы клапан открывается, происходит очень быстрый выброс осадков. Образование засоров в сифонной системе происходит редко, чистить ее практически не нужно.

Проведение расчета воронок: количество и диаметр

При установке системы нужно сразу купить и воронки. Расчет нужного числа делается по количеству труб, которые нужны для того, чтобы организовать полноценную систему. Исходить следует из того, что на каждые 50 кв.м. площади кровельного ската нужно устанавливать одну трубу. Устанавливают их с расстоянием не больше 10 м. Соответственно, и воронок будет столько же – по одной на каждые 50 кв.м.

С этой статьей читают: Как произвести расчёт объёма трубы?

Диаметр воронок подбирается так, чтобы они могли быть установлены на трубу. Это что касается той части, которая монтируется на конструкцию. Что же касается верхней, то она должна быть такой, чтобы срез крови выходил не дальше чем на центр воронки, иначе вода будет постоянно переливаться через ее края, и это сделает систему в целом малоэффективной

Важно сразу приобрести все необходимое для установки воронок

Основные элементы водосточной системы

Основные элементы пластиковой водосточной системы – желоба, трубы, водоприемные воронки, кронштейны, наконечники и хомуты для вертикального слива, тройники, угловые элементы, колена.

Пластиковый водосточный желоб

Желоба собирают воду, сливающуюся со ската кровли. Их крепят вдоль линии карнизного свеса кровли таким образом, чтобы вода со ската попадала точно в полуцилиндр. Горизонтальную водосточную часть крепят с уклоном 2,5-3 мм на погонный метр, уклон направлен в сторону водоприемной воронки. Если скат дома по длине превышает 10 м, то необходимо проектировать сливные трубы с двух сторон и уклон водосточной системы также направлять в две стороны.

Желоба имеют полукруглую (изредка полуовальную) форму сечения. Изредка – прямоугольную. Края желобов отогнуты – это придает каждому элементу большую жесткость, уменьшает деформацию при эксплуатации и хранении. Горизонтальный водосток может быть открытым или закрываться сверху решеткой. Закрытая водосточная конструкция более жесткая, плюс внутрь не попадает листва, крупный мусор, не забивается решетка воронки, вода может беспрепятственно стекать вниз.

Торцы желобков особым образом профилированы (в виде замка) – это обеспечивает надежное соединение элементов между собой. Край водосточного желоба закрывается специальной торцевой заглушкой, предотвращающей выливание воды в неположенном месте. Длина пластиковых элементов – от 0,5 до 2–6 метров. Диаметры – 90, 100, 120, 125, 130, 140, 150, 180, 200 мм. Диаметр самых распространенных желобов – 125 мм, глубина – 62 мм. Иногда водосток соединяется специальными муфтами, а не замками.

На здание пластиковые желоба крепятся специальными кронштейнами или крюками. Для уплотнения системы используются прокладки ЕDРМ.

Водоприемная воронка

Вертикальный водосток к желобу подключается при помощи специального элемента – водоприемной воронки. Воронки обязательно должны комплектоваться решетками для защиты трубы от мусора и листьев (трубу намного сложнее прочистить, чем открытую конструкцию).

Сливная труба

Сливные коммуникации монтируют вертикально, для смещения трубы в сторону используют колена или отводы. Диаметры: 50, 60, 65, 70, 75, 90, 100, 110, 120, 150 мм. Диаметр пластиковой трубы обычно бывает меньше диаметра желоба, при этом площадь сечения трубы должна равняться или быть больше площади сечения короба (или сумме площадей сечения коробов). Водосточный системы небольшого диаметра меньше заметны на фасаде.

Соединяются сливные трубы путем вставления в расширенный верхний конец одного элемента более узкого конца другого элемента. Реже встречается соединение в раструб (наподобие канализационных), еще реже – соединение с помощью муфт.

Если нельзя установить водосточную трубу, то в качестве водостока используют крупную цепь, по которой стекает вода. Иногда применяют горгульи – вода отводится подальше от стен дома и стекает с большой высоты безо всяких конструкций.

Наконечник сливной трубы

Самый нижний элемент водосточной системы – наконечник, или сливной отвод. Он расположен возле самой земли, необходимость в его установке возникает, когда вода отводится не в ливневую канализацию, а на отмостку, площадку у дома или непосредственно на землю. Форма наконечника должна обеспечивать слив воды без разбрызгивания. Высота расположения края наконечника над уровнем земли (отмостки) – 200 мм.

Нижнюю часть наконечника можно углубить в дренажную канаву. В таком случае желательно установить небольшой отстойник с ревизией. Он предохранит систему ливневой канализации от заиливания или замусоривания.

Хомут для сливной трубы

Хомуты, держащие сливную трубу, крепятся к стене здания. В большинстве конструкций хомуты охватывают трубу, стягиваются болтами или закрепляются защелкой (замком). Хомут не должен жестко зажимать трубу – она должна иметь возможность свободно сдвигаться при изменении линейных размеров при нагреве или охлаждении.

Монтаж водостока из ПВХ

Теоретически справиться с установкой водостока несложно. Но монтаж трубы и других элементов системы требует знания определенных нюансов. Для начала нужно:

Произвести расчеты глубины водосточной системы, которая определяется размерами кровли. Если площадь кровли менее 35 кв.м., глубина установки составляет 16 см, для этого используют трубу диаметром 50 или 60 мм. При площади 35-80 кв.м. глубина установки – 25 см, диаметр трубы – 80 мм. При площади более 80 кв.м. глубина установки составляет 33 см.
Выбрать способ монтажа.
Разметить точки расположения основных элементов системы. Это нужно для того, чтобы в нее попал весь объем воды, который может оказаться на кровле.
Определить точки расположения воронок и угловых элементов.
Установить первый кронштейн. Для этого находят наиболее высокую по отношению к воронке точку. Для работ используют строительный уровень и шпагат. С их помощью определяют проходящую через место установки кронштейна горизонтальную линию. Зная эту точку, можно задавать уклон системы.
Установить последнюю опорную деталь. Проверить ее установку по сравнению с первым кронштейном с помощью шпагата. Лучше сразу скорректировать положение, если в этом есть такая необходимость.
Выполнять монтаж остальных кронштейнов. Величина шага между ними составляет 40 см.
Иногда для фиксации труб дополнительно используются скобы. Их количество зависит от высоты дома, параметров самой трубы, других факторов.

Многое определяется материалом, из которого возведены стены дома. В деревянном коттедже кронштейны устанавливают с помощью саморезов. В более твердых кирпичных и бетонных стенах придется задействовать дрель для того, чтобы установить опорные детали.

На финальном этапе нужно соединить водосточную трубу с другими элементами, включая колено слива. Для этого используют соединительную трубу. Ее можно получить из обычной, если нужны какие-то определенные параметры. Но придется для этого срезать верхний обжим. Это позволяет получать куски изделия нестандартной длины.

Установка водосточных труб на этом окончена. Но нужно позаботиться о монтаже желоба. Следует сделать узкий канал, для этого от него отрезают куски определенной длины. Затем комплектующие водостока соединяют, для этого используют либо специальные элементы, или клей, подходящий для такого материала. Желоб устанавливают на кронштейны, используют при необходимости защелки. Нужно устанавливать деталь аккуратно, чтобы ни сами водосточные трубы, ни вороники не попадали на опорные элементы стыков. На финальном этапе устанавливают заглушки.

Финальный этап проведения работ выглядит так:

Для установки водосточной системы трубу подсоединяют к желобу.
Проверяется вертикаль установки. Для этого используют отвес и угольник. При необходимости все еще можно подкорректировать.
Для фиксации вертикальных конструкций применяют хомуты. Длина отрезка между ними должна составлять 1 м. Но при этом верхний хомут должен быть зафиксирован на линии первого стыка.

Водосточная труба после установки все равно будет отставать от стены. Это нормально. Но нужно проверить, чтобы расстояние составляло не менее 2 см. Обязательно нужно предусмотреть компоненты, которые помогут контролировать слив.

Хотя технически все эти работы кажутся не слишком сложными, на самом деле они связаны со множеством нюансов. И, если нет уверенности в своих силах и навыках, лучше позвать профессионалов.

Установка желобов

Отметьте на желобе место установки воронки, вырежьте ножовкой или ножницами по металлу отверстие шириной 100 мм и отогните его кромки вниз. Заведите передний край воронки под внешний загиб желоба. Плотно прижмите воронку к желобу и зафиксируйте ее, загнув резной край воронки на заднюю кромку желоба. При соединении желобов между собой и углами желоба вставьте их друг в друга с нахлестом 25-30 мм. На месте стыка установите соединитель желоба. Для этого зацепите задним подгибом соединителя за внутренний край желоба, подтяните переднюю часть соединителя к желобу и защелкните замок.

Можно воспользоваться другим способом при соединении желобов их углов между собой. Для этого отогните вверх заднюю кромку желоба, потом нанесите вдоль стыка герметик. Вставьте желоба друг в друга с нахлестом 50-100 мм. Отогните заднюю кромку обратно вниз для надежной фиксации. Желоб вставьте в крюки так, чтобы торцы желоба выступали от торца крыши не менее, чем на 20 мм. На торцы желоба установите заглушки.

Монтаж

Крепление водосточного желоба может осуществляться специалистами, но данную работу легко провести своими руками. Установка осуществляется согласно инструкции производителя. В некоторых случаях производство выполняется на заказ, тогда нужно заранее разработать чертежи, по которым будет осуществляться соединение системы.

Рассмотрим, как пошагово произвести монтаж желобов водосточной системы фирмы Murol, учитывая нормы СНиП:

Для крепления используются специальные крюки, от установки которых зависит успех всей работы. Чтобы правильно установить водосточные металлические или пластиковые желоба, нужно выбрать, какого диаметра требуется кронштейн (держатель трубы). Он должен немного превышать размер окружности желоба, но не настолько, чтобы в нем направляющая свободно находилась. Крюки устанавливаются с шагом не более 90 сантиметров (согласно ГОСТ 7623-75);
При установке желобов учитывается общий угол наклона системы, размеры берутся из справочника, но в среднем уклон составляет 2 миллиметра на погонный метр. В некоторых случаях требуется больший угол, уточните эту информацию, исходя из типа кровли;
Вся водосточная система состоит из приемных воронок, направляющих, которые отводят воду, фильтров и поворотных элементов (колена, тройника и прочих). Первыми после крюков устанавливаются воронки. Их нужно монтировать исходя из типа водостока (бывают наружные и встроенные). Также установка приемных отверстий зависит от склона и площади крыши. К примеру, если кровля имеет площадь до 10 метров – то устанавливается только одна воронка на углу дома, если более – то 2 или больше;
В некоторых случаях лотки должны быть вмонтированы в середину системы. Тогда пластик или металл обрезается, а в отверстие устанавливаются отливы;
Для труб обязательно нужно предусмотреть заглушки, которые закроют его от протекания. Для круглых они подбираются круглые, для квадратных – квадратные и т. д.;
Настенные водосточные желоба в большинстве случаев нужно крепить при помощи замков на трубах, предварительно обрабатывая места стыков герметиком. Они позволяют быстро соединить все составляющие системы между собой;
На вертикальных участках установка осуществляется при помощи хомутов. Они крепятся к стене, а после в них монтируется магистраль;
Часто для установки водосточных желобов требуется дополнительное изготовление поворотных элементов, их устройство поможет сэкономить площадь водостока. Колени и тройники помогут разветвить сток по кровле и обеспечить максимально эффективную работу системы;
После технология завершается установкой конечного элемента – финишного колена.

Фото — пошаговый монтаж с фото

Серьёзного ухода за системой не требуется, но необходимо проводить регулярные промывки труб, чтобы предупредить их заиливание. Также это можно сделать, если два раза в год прочищать водосток веником. Наилучшим способом защиты стоков от грязи и листьев будет использование решеток, как на фото.

Фото — решетка

Видео: инструкция по установке водостоков

Водосток как система

желобаводосточные трубысливысоединители труб, соединители и крюки крепления желобов, кронштейны, тройники, хомуты, колена, S-обводы, водосборные воронки, универсальные заглушки и т.д. кронштейнами

Следует подчеркнуть, что водосток – это не только система основных и дополнительных элементов. Само устройство водостоков представляет собой системный подход, который предполагает учет целого ряда факторов, как то: площадь и конфигурация кровли, количество отводимой дождевой и талой воды, архитектурные особенности здания, цвет кровельного покрытия и фасадной отделки, устройство системы дренажа и антиобледенения.

Итак, очень важное значение в устройстве водостоков имеет организованное отведение дождевых стоков в дренажную систему, что предотвращает проникновение воды через прилегающие грунтовые воды в подвальные помещения дома. В зависимости от способа и характерных особенностей водосбора с данного участка различают два основных вида дренажа: закрытый дренаж и открытый дренаж

Закрытая дренажная система — это система труб, уложенных в почву по периметру здания или обустраиваемого участка на определенную глубину. На участках с низким уровнем грунтовых вод применяют открытую дренажную систему или поверхностный водоотвод (так называемую ливневку), которая представляет собой сборную конструкцию, состоящую из дренажных желобов из пластика, бетона или полимербетона, пескоуловителей, пескосборников, декоративных решеток, дорожных люков, а также дополнительных элементов, позволяющих без труда смонтировать систему, не нарушая дизайнерский замысел.

Существуют 2 способа организации поверхностного водоотвода:

Линейный, который заключается в устройстве плоских уклонов поверхности к линии водоотвода, которая составляется из модульных каналов. Линейный водоотвод представляет собой систему дренажных желобов из пластика, бетона или полимербетона, пескоуловителей, пескосборников, дорожных люков и декоративных решеток, предотвращающих попадание мусора в систему. Через систему отводов линейная дренажная система может соединяться с ливневой канализацией;
Точечный, являющийся наиболее распространенным методом водоотвода, когда на поверхности водосбора устраивается уклон конвертного типа, а в точке пересечения уклонов устанавливается элемент водосбора. Для организации точечного водоотвода применяются такие устройства, как: дождеприемники, сливные водоотводы, трапы и ливневые заслонки. Устанавливается точечный водоотвод там, где необходим локальный сбор воды: под крышными, в придверных приямках, под поливочными кранами и в других местах.

Не менее важным при организации водосточных систем является вопрос их защиты от наледи. Решить проблему скопления снега и льда в водостоках и водосливах помогут антиобледенительные системы, которые представляют собой кабельный обогрев водосточных систем. Кабель прокладывается по желобам, водосточным трубам, а также местам скопления снега на кровле. При нагреве осуществляется таяние снега, и образовавшаяся талая вода вдоль нагретого кабеля стекает на землю. С помощью пульта управления можно контролировать включение и выключение нагревательных кабелей, а также регулировать потребляемую мощность всей системы. Она зависит от конструкции и размеров крыши, высоты и количества водосточных труб. Конечно, сам нагревательный кабель, а также устройства управления системой стоят недешево, да и сама антиобледенительная система требует ощутимых затрат на оплату электроэнергии, тем не менее, именно подогрев поверхности кровли и желобов может предотвратить появление сосулек и льда в желобах и водостоках, защитить всю водосточную систему от повреждений и гарантировать ее долголетнюю службу.

Таким образом, при организации водостоков важно обращать внимание на все детали и элементы системы, иначе вы рискуете не только испортить внешний вид своего дома, но и получить все неприятности, связанные с отсутствием продуманной системы водостоков

Из чего состоит водосточная система

Итак, водосток – это система отвода дождевой и талой воды с крыши строения. Состоит она из двух частей:

горизонтальной, основным элементов которой выступают желоба;
вертикальной, где основной элемент – трубы.

Соединяются обе части между собой водосборными воронками. Их количество определяется количеством трубных стояков. Но об этом чуть ниже.

Кроме этих трех изделий в конструкцию водостока также входят:

Заглушки, которые устанавливают на концах горизонтальной части. С их помощью закрывают торцы первых лотков, для того чтобы вода не переливалась.
Углы желобов, с помощью которых соединяются две горизонтальные части лотков, расположенных на соседних скатах кровли. Обычно их применяют на четырехскатных крышах.
Кронштейны. Это крепежные изделия, на которые укладывают желоба. Здесь огромное разнообразие конструкций, которые используются в разных ситуациях, связанных с чисто конструктивными особенностями кровельного сооружения.
Сетчатая ловушка для мусора. Это цилиндрической формы сетка, которую укладывают прямо в желоба. Ее назначение – не дать мусору, листьям и веточкам проникнуть в водосточную систему, от чего последняя замусоривается и забивается.

Защитная сетка. Ее вставляют в водоприемную воронку, чтобы мусор не проник в трубный стояк.
Колено – это трубный элемент с изгибом или в 45, или в 90°. Применяется, если есть необходимость по стене провести трубный стояк с учетом архитектурных особенностей фасада здания.
Сливной патрубок. Устанавливают его в самом конце трубного стояка. Его задача – направить стекающую воду в ливневую канализацию или в лоток, отводящий воду от фундамента.
Хомут – крепежное изделие, с помощью которого трубы водостока крепятся к стене.

Как видите, элементы водосточной системы кровли – это немалое количество отличающихся друг от друга изделий. Изготавливаю их:

из оцинкованного рулонного листа стали, который окрашивают или покрывают полимерным составом;
из меди;
из алюминиевого сплава;
полимера, обычно из ПВХ.

Все представленные на рынке водосточные системы соответствуют требуемым нормативам. Но среди выше обозначенных вариантов медные – самые красивые, но и самые дорогие. Последнее время все большую популярность завоевывают пластиковые изделия, которые изготавливают из высокопрочного поливинилхлорида. Пластик не гниет, не коррозирует, не изменяет своих свойств под действием природных нагрузок. Срок службы до 25 лет.

Материал водостока

Более дорогостоящими и более качественными являются элементы водостока, выполненные из ПВХ. В отличие от металлических такие водостоки имеют ряд несомненных преимуществ: они не ржавеют, стойко переносят погодные влияния, нечувствительны к химическим воздействиям, имеют небольшой вес, легко монтируются, не выгорают на солнце, стойки к механическим повреждениям. Качественные ПВХ водостоки при правильном монтаже и регулярном уходе смогут продержаться до 50 лет. Среди недостатков можно отметить значительное расширение при высоких температурах, так что их нежелательно использовать в регионах, где на протяжении года температура колеблется в значительных пределах.

Металлопластиковые водостоки сочетают в себе достоинства металлических и ПВХ изделий. По своей структуре это элементы из металла, покрытые пластиком. В качестве металла обычно используется оцинкованная сталь, а двухстороннее защитное покрытие – это пурал или пластизол. В результате водосток получается прочным, не деформируется под влиянием температур, не ржавеет, выдерживает значительные нагрузки и может прослужить до 50 лет. Единственное, чего все же стоит опасаться – это механические повреждения.

Наиболее дорогие и качественные водостоки – медные. Медь достаточно гибкая, не ржавеет при контакте с водой, не выгорает на солнце, не реагирует на химические и климатические воздействия, стойко переносит нагрузки. Единственный, но значительный недостаток – высокая цена. Кроме того, медные водостоки не всегда уместны – обычно они используются вместе с черепичной или медной крышей.

Понятие водосточных систем, история возникновения

водосточными системамиводостокамиводоотводамиводосливами

Говоря об истории возникновения водосточных систем, следует отметить, что техника водоотвода была открыта всего несколько столетий назад, хотя сам способ отвода дождевой и талой воды от своих жилищ люди используют уже более тысячи лет. Кто и когда изобрел водостоки, история умалчивает, хотя упоминания о них прослеживаются уже в древней Греции, где водостоки представляли собой карнизы, которые зачастую украшались различными орнаментами в виде морд мифологических животных. Эта традиция дошла и до каменных строений средних веков, времен Готики и Ренессанса.

В разные исторические эпохи водостоки сооружали из самых разнообразных материалов: из дерева, а в древних храмах даже из обожженной глины и мрамора. Самый древний и простой способ организации водоотвода заключался в том, что краям крыши придавали форму желоба, который и собирал дождевую воду. Роль трубы при этом выполнял отлив, из которого вода спадала на безопасном расстоянии от входа в дом. Уже в 17 веке мастера научились обшивать желоба медью, листовым материалом или свинцом, где густой черный деготь выполнял роль уплотнителя. Немного позже стали появляться вертикальные трубы из листовой меди и стали. Для крыш с длинным навесом устанавливали специальные желоба, которые изготавливали из того же материала, что и водосточные трубы. В качестве антикоррозийного покрытия желоба в то время использовали специальные масляные краски. Следует отметить, что желоба и трубы делали в те времена вручную, причем у каждого строителя были свои собственные стандарты и особые формы: например, колена, изогнутые в виде лебединой шеи. В 18 веке покрытый жестью листовой металл был заменен цинком, более устойчивым к погодным условиям. Таким образом, традиция была продолжена применением цинка и ещё более дорогого материала — меди. В 19-20 вв. преобразования в технологии производства и способах организации водоотводящих систем продолжались: в 1960 году в производстве желобов впервые стали применять пластик.

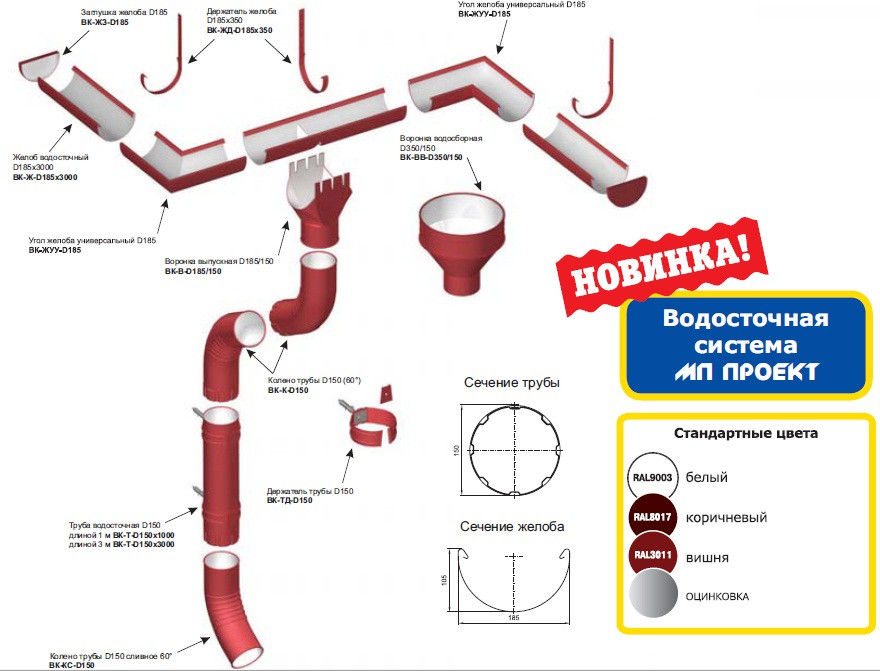

Типичное устройство кровельного водоотвода

Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.

Перпендикулярные элементы стыкуют между собой воронками. Кроме них в комплекс водосбора входят: заглушки, соединители, тройники, крепления, угловые элементы, колено и отмет

Состав системы компонуется в зависимости от конфигурации системы водоотвода.

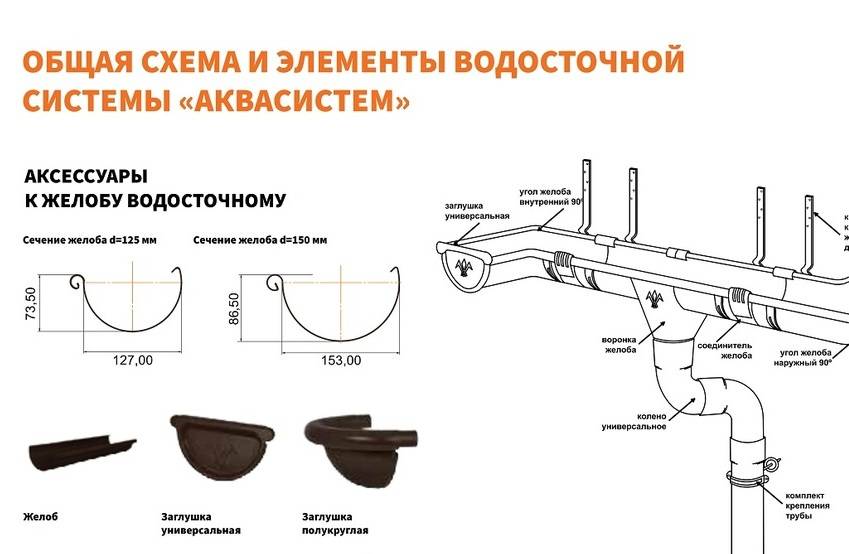

Желоб и соединительные элементы для него

Полукруглый желоб – лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.

Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.

При монтаже поворота руководствуются правилами:

стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.

Соединитель желоба – полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.

Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия типоразмером 3-4 м. При расчете системы, необходимо подобрать длину так, чтобы количество стыковок было минимальным

Крепежные кронштейны. Выбор определенной модели зависит от технологии установки водостока, места расположения основных элементов и стадии ремонта/строительства.

Возможные варианты кронштейнов-крюков:

Длинные. Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
Короткие. Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
Универсальные. Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.

Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.

Элементы отводящего трубопровода

Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.

Выпускная воронка. Элемент устанавливают под лотком. Воронка перенаправляет потоки воды в вертикальную трубу. В зависимости от месторасположения различают проходные, левые или правые элементы

Колено – это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.

Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.

Тройник необходим для подключения нескольких желобов к одному вертикальному стояку. Использование тройника сокращает расход материалов, улучшает фасадный вид

Отмет – гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.

Держатели трубы – это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.
