Водосточная воронка ТехноНиколь: область применения, технические характеристики, виды и цена

Варианты водосточных воронок

Для производства водосточных воронок Технониколь, устанавливаемых на плоской крыше, может использоваться медь, оцинкованная сталь, поливинилхлорид. Медные изделия пользуются меньшей популярностью, так как подходят не под все виды кровельного покрытия и стоят достаточно дорого. Чаще всего используются недорогие воронки из оцинкованной стали. Поливинилхлоридные экземпляры прекрасно подходят под мягкое черепичное покрытие, ондулин, шинглас.

Различают следующие конструкции водосточных кровельных воронок:

Плоские. Элемент водосточной системы монтируется на уровне кровельной поверхности, используется для эксплуатируемых крыш, на которых в качестве покрытия используется асфальт или плиточный материал.
Колпаковые. Данные изделия получили такое название из-за применяемой для них специальной защитной сетки (листвоуловителя), выполненной в форме колпака и возвышающейся над кровельной поверхностью. Такой вариант водосточной воронки кроме выполнения основной своей задачи дополнительно защищает систему от засорения различным мусором.
С подогревом. Воронка для плоской кровли оборудуется тепловым кабелем, благодаря которому в зимний период осуществляется его подогрев, соответственно предупреждается образование наледи, и талая вода свободно уходит вниз по водосточной системе.
С горизонтальным, вертикальным выпуском.

Все перечисленные типы водосточных воронок Технониколь можно приобрести на строительном рынке в специализированных магазинах.

ПВХ воронка парапетная

Парапетная воронка ПВХ – это специальная водосборная воронка для парапетов и балконов на плоских мембранных кровлях. Данный тип воронок ПВХ имеет нестандартную конструкцию с прямоугольным сечением и поставляется в комплекте с угловым отводом и элементом жесткости. Корпус воронки производится из поливинилхлорида высокого качества, угловой отвод изготавливается из полипропилена, а дополнительный элемент жесткости выполнен из алюминия. Угловой отвод служит для соединения парапетной воронки с водосточными трубами, а алюминиевый элемент вставляется внутрь квадратной отводящей трубы воронки, и обеспечивает усиления её жёсткости.

ПВХ воронка парапетная марки ТехноНИКОЛЬ используется для отвода талой и дождевой воды на кровлях, устроенных из полимерных гидроизоляционных мембран, соединение с мембранами выполняется с помощью сварки горячим воздухом. Основные области применения это плоские кровли, которые выполнены из ПВХ мембран, и оборудованы с внешним водостоком через парапеты и балконы.

Технические характеристики

Наименование характеристики	Значение показателя
Тип материала	Поливинилхлорид (ПВХ)
Высота воронки	65 мм
Ширина воронки	100 мм
Длина отводящей трубы	550 мм
Диаметр отвода углового	100 мм
Пропускная способность	л/сек
Масса	930 г
Максимальная разрешённая нагрузка	не более 150 кг
Цвет	серый
Срок службы	не менее 25 лет

Напомните как считается кол-во воронок.

Прочее. Архитектура и строительство

Сообщение от Chief Justice: 1 кв см воронки на 0,75 кв м площади. Что-то много воронок получается.

погоди, вроде на 1м2 кровли надо 1.5мм2 воронки говорят по СНиП “Кровли”, но я его что-то пока не нашел – щаз еще посмотрю мы считаем точно из такой пропорции

Вот передо мной СНиП II-26-76 “Кровли”: “4.4. На каждом участке кровли, ограниченном стенами и деформационными швами, должно быть не менее двух водоприемных воронок, при площади участка кровли менее 700 кв.м допускается установка одной воронки диаметром не менее 100 мм.”

Но не пойму как расчитывать в зависимости от уклона кровли.

“Вoдoпpиeмныe вopoнки нeoбxoдимo pacпoлaгaть paвнoмepнo пo плoщaди кpoвли нa пoнижeнныx учacткax и нa paccтoянии нe мeнee 500 мм oт пapaпeтoв и дpугиx выcтупaющиx чacтeй здaния. Плoщaдь кpoвли, пpиxoдящaяcя нa oдну вopoнку дoлжнa уcтaнaвливaтьcя из pacчeтa 0,75 кв.м. кpoвли нa 1 кв.cм. пoпepeчнoгo ceчeния тpубы. “

Или сечение трубы не связано с сечением воронки.

Прямоугольное в плане здание, площадь кровли 1200 кв м. Кровля переменного уклона. У стен на расстоянии 3-4 метра уклон 50%, на остальных участках 3%. Вопрос: Достаточно ли при внутреннем водостоке двух воронок диаметром 100мм?

Кровля в разрезе что-то вроде: |____/| *****^ – воронка

что-то у меня день с утра н задася конечно на 1м2 кровли 1.5 СМ2 воронки

а зачем зависимость от уклона. – разная площадь будет – значит разное количество воронок вот и все

а по внутреннему водостоку – там вроде все понятно

Сообщение от : 4.2. Водоприемные воронки внутренних водостоков необходимо располагать равномерно по площади кровли па пониженных участках вдоль каждого ряда продольных разбивочных осей здания. Уклоны по ендовам предусматривать не следует.

1м2 кровли 1.5 СМ2 воронки . Или нооборот 1СМ2 воронки 1.5м2 кровли?

Тогда это для наружного водоотвода и то не для воронки, а для трубы:

“4.8. Проектирование наружного организованного отвода воды с кровель посредством желобов и водосточных труб допускается только при обосновании, при этом детали наружных водостоков и размеры водосточных труб должны соответствовать требованиям ГОСТ 7623-75. Расстояние между наружными водосточными трубами должно приниматься не более 24 м, площадь поперечного сечения водосточной трубы должна приниматься из расчета 1,5 кв.см на 1 кв.м площади кровли.”

А про внутренний сказано только: “4.4. На каждом участке кровли, ограниченном стенами и деформационными швами, должно быть не менее двух водоприемных воронок, при площади участка кровли менее 700 кв.м допускается установка одной воронки диаметром не менее 100 мм.”

2Chief Justice не а чем пункт 4.2. не нравится. + и почему нельзя применить расчет для наружнего – и для внутреннго – точно хуже не будет – ведь при внутреннем водостоке вода может некоторое время стоять. а при наружном должна сразу отводится – значит количества воронок точно должно хватить

Сообщение от : 20.4. На плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок.

Водосточные воронки на кровле следует размещать с учетом ее рельефа, допускаемой площади водосбора на одну воронку и конструкции здания.

Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.

Примечание. На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию.

Получается, что, например, на склад 24х24 требуется 12 воронок. Что есть глупость какая-то. Да и не вяжеться с п.4.4.: “4.4. На каждом участке кровли, ограниченном стенами и деформационными швами, должно быть не менее двух водоприемных воронок, при площади участка кровли менее 700 кв.м допускается установка одной воронки диаметром не менее 100 мм.”

Трубы трубами, а воронки-то как считать. В чем разница диаметра трубы и диаметра воронки. Ведь не может быть воронка 100мм, а труба 200. Потом воронки бывают цилиндрические и конические. + при значительной высоте здания за счет инжекции производительность воронки может возрасти до 150%. Так что. Зря я ориентируюсь на площадь. Надо считать Расчетный расход дождевых вод.

Сообщение от Chief Justice: Так что. Зря я ориентируюсь на площадь. Надо считать Расчетный расход дождевых вод.

Этапы монтажа

При устройстве воронок на крыше следует придерживаться правил и рекомендаций, установленных СниП 06-2009 (редакция СП 118.13330.2012):

расстояние от воронки до ближайшего парапета/стены — не менее 50 см;
на крышу с ограждающей конструкцией нужно ставить хотя бы два водоприемных элемента;
монтаж воронок производят в наименьших по высоте местах;
перед установкой изделий нужно предварительно разделить крышу на ромбы и правильно уложить утеплитель, рулонный кровельный материал с уклоном в сторону их центра.

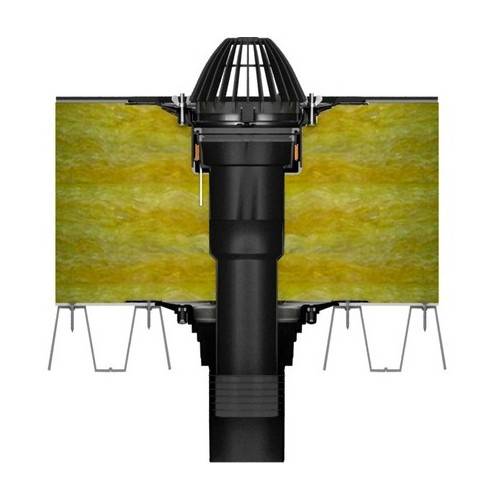

В остальном монтаж воронок выполняют так:

После проведения кровельных работ нижнюю часть водоприемного элемента стыкуют с водосточной трубой. Крепёж не следует делать очень жестким, чтобы при температурных расширениях материал не деформировался.
Укладывают уплотнительное кольцо поверх гидроизоляционного материала.
Монтируют верхнюю часть воронки. Она располагается поверх гидроизоляции. Дополнительно верхнюю часть фиксируют битумной мастикой.
По окончании монтажных работ следует установить защитную решётку.

Систему водоотведения плоской кровли необходимо регулярно осматривать на предмет функционирования и отсутствия мусора. Внезапно начавшийся ливень способен привести к обвалу крыши, если коммуникация будет неисправной.

Проверяют правильность установки воронок методом пролива пары ведер воды в двух-трех метрах от смонтированных элементов. Если жидкость уходит быстро и свободно, работы проведены правильно.

Описание и круг применения

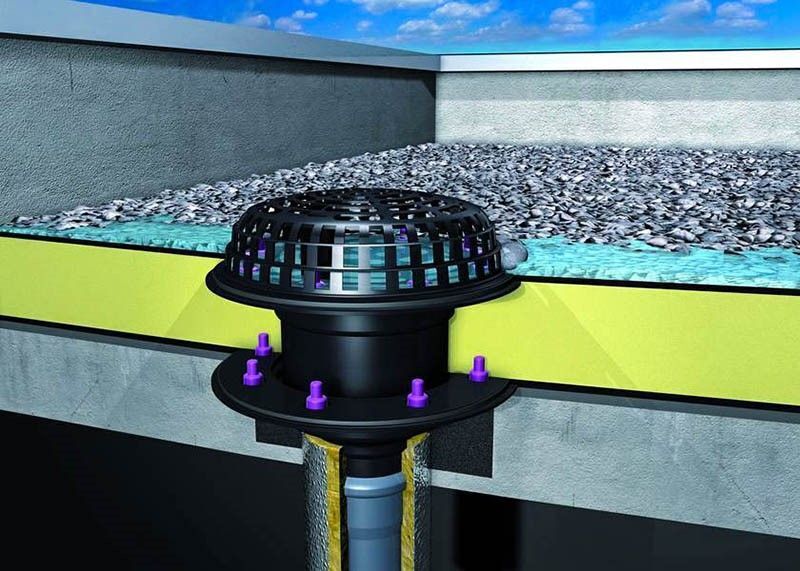

В типовом решении вороночный и кровельный водосборник состоит из полого отрезка трубы, длиной 160 или 450 мм, оснащённого конусообразным водоприёмником и защитным сеточным фильтром, защищающим трубопровод от образования мусорных заторов.

Для надёжной герметизации сопряжений воронка укомплектована обжимным фланцем. Встроенный контур кабельного подогрева предотвращает замерзание воды в трубе и сохраняет её работоспособность в низкотемпературной среде.

Водосборные воронки Технониколь по всем параметрам совместимы с плоскими кровельными конструкциями разных видов. Модификации со внутренним подогревом чаще всего используются на крышах неотапливаемых складских или производственных сооружений. Размеры кровельных воронок на кровле соответствуют действующим строительным стандартам.

Продукция Технониколь с одинаковым успехом может монтироваться на плоских крышах производственных, гражданских и специальных зданий. Плоские кровельные системы с парапетным ограждением комплектуются не менее двумя воронками. При засорении одной, другая справится с двойной нагрузкой. Рекомендованная комплектация исключает риски подтопления плоских кровель, частичное или полное повреждение кровельной гидроизоляции.

Комплектация

Рейка краевая алюминиевая ТЕХНОНИКОЛЬ
Жидкий ПВХ LOGICPOOL
Фартук из ПВХ мембраны для воронки ТЕХНОНИКОЛЬ
Рейка прижимная алюминиевая/стальная ТЕХНОНИКОЛЬ
Гидрошпонка ТехноНИКОЛЬ EC-220-3
Надставной элемент с фланцем ТЕХНОНИКОЛЬ (НЭ)
Саморез сверлоконечный ТЕХНОНИКОЛЬ
Гидрошпонка ТехноНИКОЛЬ IC-240-2
Дренажный фланец для инверсионной кровли для воронок типа ВФ и ВФО (Д1)
Ремонтный набор LOGICROOF OUTFIX
Саморез остроконечный ТЕХНОНИКОЛЬ
Гидрошпонка ТехноНИКОЛЬ EC-320-4
Трап для эксплуатируемой кровли (Т) и кольцо опорное для фиксации трапа Т в воронки ВФ
Металлический уголок ТЕХНОНИКОЛЬ HAUBERK
Штукатурно-клеевая смесь ТЕХНОНИКОЛЬ 210
Анкерный элемент для EDS-S (SMI)
Гидроизоляционная шпонка типа ХО-320-6/25
Аэратор кровельный ТехноНИКОЛЬ, 160х460, ЕКН 34591, Аэратор кровельный ТехноНИКОЛЬ ЭКО, 160х450, ЕКН 39091
ПВХ Кровельный аэратор с насадками
Штукатурно-клеевая смесь ТЕХНОНИКОЛЬ 220
Круглый тарельчатый держатель ТЕХНОНИКОЛЬ
Гидрошпонка ТехноНИКОЛЬ EM-260/20
Аэратор кровельный ТехноНИКОЛЬ ЭКО, 75х340 (рекомендуется при ремонте)
Геотекстиль термообработанный
ПВХ Внешний угол
Гидроизоляционная шпонка типа ДОМ-320/30-4/30
Воронки ТехноНИКОЛЬ ВБ, 110
Разделительный слой ТЕХНОНИКОЛЬ — СХ
ПВХ-штуцер инъекционный прямой
ПВХ Внутренний угол
Гидрошпонка ТехноНИКОЛЬ IM-240/20
Воронки ТехноНИКОЛЬ ВБ ЭКО 110
ПВХ-штуцер инъекционный угловой
ПВХ-элементы для прохода труб и мачт
Гидрошпонка ТехноНИКОЛЬ IM-260/50
Воронки ТехноНИКОЛЬ с обжимным фланцем,110
ПВХ-рондель
Жидкий ПВХ ТЕХНОНИКОЛЬ
LOGICROOF WalkWay Puzzle для создания дорожек на кровле
Воронка ULTRA парапетная 110
Фитинг соединительный прямой 10 мм
Контактный клей для ПВХ-мембран ТЕХНОНИКОЛЬ
Оборудование горячего воздуха для сварки мембран
Воронка ТехноНИКОЛЬ ремонтная с уплотнителем, 90
Фильтр для воронок универсальный
Фитинг соединительный угловой 10 мм
Очиститель для ПВХ-мембран ТЕХНОНИКОЛЬ
Крепеж
ПВХ-трубка инъекционная 10 мм
Клей Bostik Simsontop для монтажа изоляционных материалов
Посыпка
ПВХ-металл LOGICROOF
Герметик ТЕХНОНИКОЛЬ ПУ
Мастика герметизирующая ТехноНИКОЛЬ № 71
ПВХ металл угол наружный
Воронка с обжимным фланцем ТЕХНОНИКОЛЬ (ВФ)
Телескопический крепеж ТЕХНОНИКОЛЬ
ПВХ металл полоса
Воронка с фланцем обогрев ТЕХНОНИКОЛЬ (ВФО)

>
Воронка кровельная ТЕХНОНИКОЛЬ с обжимным фланцем 110×450 мм

Кровельная водосточная воронка ТехноНиколь ВБ 110: размеры и характеристики

Каждая кровля должна быть оборудована эффективной системой водостока, в то время как отсутствие такой системы может привести к непредвиденным негативным последствиям. Компания ТехноНиколь предлагает кровельную водосточную воронку ВБ 110 для устранения этой проблемы.

Конфигурация воронки ВБ 110 обеспечивает быстрое и эффективное сбор и отвод воды, чтобы избежать их скопления на кровле. Размеры воронки (диаметр 110 мм) и направляющего элемента (шаг 330 мм) специально разработаны для максимальной производительности во всех условиях. Благодаря своей конструкции и материалам (толщина стенки — 2 мм) воронка ТехноНиколь ВБ 110 обладает высокой прочностью и долговечностью.

Воронка ТехноНиколь ВБ 110 может использоваться как в новых строительных объектах, так и в качестве замены старой системе водостока. Благодаря простой и легкой установке воронка используется для крыш любой формы и сложности.

Если вы ищете надежное кровельное водосточное устройство, которое подходит для большинства крышных конструкций, то воронка ТехноНиколь ВБ 110 является явным выбором. Заказывайте сейчас, чтобы сделать вашу кровлю действительно функциональной и привлекательной.

Виды воронок ТехноНиколь

На рынке представлено несколько моделей водоприемных комплектующих для внутренней системы водоотведения.

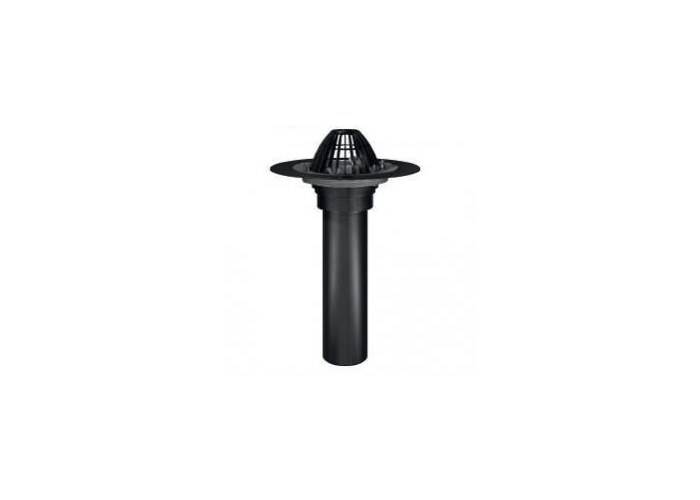

Воронка ТехноНиколь ВБ 110

Модель ВБ 110

Модель производится из сополимера пропилена и этилена. Прочный, устойчивый к агрессивным средам и температурным перепадам материал может служить до 25 лет. Воронка ВБ 110, как и все другие модели, комплектуется защелкивающимся листвоуловителем.

Технические характеристики:

высота — 160 или 450 мм;
внутреннее приёмное сечение — 100-110 мм;
вес — 0,8 и 1 кг в зависимости от высоты изделия;
сечение фланца — 450 мм;
пропускная способность воронки — 7,8 л/сек.

Для устойчивости к ультрафиолетовому излучению в полимер включены специальные защитные добавки.

Воронка ТехноНиколь 110 с обжимным фланцем

Воронка с обжимным фланцем

Модель конструктивно схожа с предыдущей, но дополнительно оснащена стальным нержавеющим обжимным фланцем. Возможно подключение системы обогрева на случай, если трубы внутренней системы водоотведения будут располагаться по фасаду здания.

Технические характеристики воронки с обжимным фланцем:

проходной диаметр трубы — 110 мм;
высота изделия — 450 мм;
пропускная способность — 7,8 л/сек.

Воронка с обжимным стальным фланцем или без него устанавливается на кровлю из расчета 1 см2 площади сечения элемента на каждые 0,75 м2 площади крыши.

Воронка с обжимным фланцем и обогревом (ВФО)

Имеет аналогичные предыдущим моделям характеристики: высоту, диаметр, пропускную способность. Обжимной фланец также выполнен из нержавеющей стали. Цвет изделия — черный. Для более надежной работы системы, предотвращения её промерзания при минусовых температурах элемент доукомплектовывают электрическим обогревом. Его подключают к системе питания здания.

Металлическая система

Для изготовления основных элементов используется оцинкованная сталь толщиной 0,5 мм

по отношению к конструкциям, которые, которые эксплуатируются в неблагоприятных условиях, важной составляющей является внешнее покрытие

Данную систему от сквозной коррозии защищает двухстороннее покрытие из полиуретана.

Преимущественные характеристики

Конструктивная проработка элементов, оригинальность конструкции обеспечивают полную сопряженность труб и желобов, за счет чего достигается отличная герметичность, минимизируется возможность повреждения слоя полиуретана при проведении монтажных работ.
Наличие соединителя, позволяющего устанавливать кронштейны без дополнительных «выступов», внешний угол округлой формы, воронка, которая в точности повторяет форму водосборной емкости – выгодно отличают данную систему от аналогичной продукции от других производителей, придают ей эстетичности, без потери максимальной функциональности.
Легкость монтажа. Смонтировать водосток можно самостоятельно, придерживаясь инструкции производителя. Минимальное количество кронштейнов и деталей соединения способствуют осуществлению быстрой установки.
Все элементы упакованы в полиэтиленовые рукава, что защищает их от внешних повреждений при хранении и транспортировке, неблагоприятного воздействия внешних факторов.
Полиуретановое покрытие обеспечивает надежную защиту деталей от разрушительного воздействия ультрафиолетового излучения, атмосферных осадков и погодных условий.

В комплект поставки входят:

желоб водосточный и соединительный;
усиленный крепежный кронштейн;
внешний прямой и регулируемый на 150 градусов угол;
внутренний угол на 90 градусов;
воронка;
универсальная заглушка;
труба диаметром 90 мм, длиной 1 и 3 метра;
соединительное колено и отвод трубы;
хомут, для фиксации труб и специальный крепежный элемент, с помощью которого хомут закрепляется к фасаду здания.

Чтобы точно определить, сколько именно потребуется труб, желобов, соединительных комплектующих, поможет предварительно составленная подробная схема, в которой будет отражена конфигурация и общая протяженность водостока.

Преимущества и недостатки

Материал воронок ТехноНиколь не подвержен коррозии и воздействию ультрафиолета

Главные положительные особенности воронок ТехноНиколь заключаются в следующем:

Конструкция изделий

За счет того что воронки выполнены из двух стыкующихся элементов, удается предотвратить возможные их деформации при подвижках утеплителя и гидроизоляционного слоя под воздействием температурных изменений.
Материал не подвержен коррозии, что важно для длительной эксплуатации системы.
Полимер способен выдерживать высокие механические нагрузки.
Инертность изделия к воздействию солнечных лучей.
Устойчивость полимера к агрессивным средам, которые обязательно есть в осадках.
Воронка универсальна в использовании – пригодна для любых зданий с плоской крышей.
Наличие листвоуловителя защищает систему водоотведения от засоров.
Совместимость с разными видами мягкого кровельного материала для плоской крыши (включая мембрану).
Возможность надежного отведения воды даже в холод за счет системы обогрева.
Малый вес не утяжеляет общую конструкцию кровли.
Простота монтажа – установку элемента может проводить один специалист.. Кроме того, цена на изделие для российского потребителя вполне приемлема

Кроме того, цена на изделие для российского потребителя вполне приемлема.

Преимущества воронок Технониколь:

структура материала не подвержена коррозии и разрушающему воздействию ультрафиолета;
двухэлементная конструкция модельного ряда исключает вероятность деформации при температурных подвижках кровельной тепло- и гидроизоляции;
полимерный корпус выдерживает широкий диапазон статических и динамических нагрузок;
материал воронки сохраняет работоспособность в условиях активной химической среды;
фирменные воронки совместимы со всеми видами плоских кровельных систем;
наличие защитных сеток исключает образование в трубе мусорных пробок;
воронки совместимы с разными вариантами кровельных утеплителей и гидроизоляционных покрытий;
за счёт встроенной системы подогрева водоотвод сохраняет работоспособность во всём низкотемпературном диапазоне;
небольшой вес оборудования не создаёт на перекрытия существенных дополнительных нагрузок;
в активе не требующий специальной квалификации монтаж и доступная стоимость модельного ряда.

Кровельная воронка с фильтром ТЕХНОНИКОЛЬ

Кровельные воронки с фильтром для водостока ТЕХНОНИКОЛЬ изготавливают из высококачественного блоксополимера. Воронка подходит для использования в любой полосе России, так как обладает стойкостью к воздействиям различных температур – от -50 до +80оС.

Воронка предназначена для удаления воды с плоских крыш. Рекомендована установка одной воронки на каждые 250 м2 кровли, но не менее одной на крышу.

Преимущества

не подвержена коррозийным процессам;
имеет высокие механические свойства;
универсальность территории использования;
не разрушается от нахождения длительное время на солнце;
устойчив к агрессивным веществам, находящихся в осадках;
содержит фильтр для листьев.

Упаковка и хранение

Кровельные воронки ТЕХНОНИКОЛЬ поставляют в фирменных упаковках. В комплекте содержится воронка и фильтр для листьев. Особых рекомендаций к условиям хранения нет.

Воронка водостока с фильтром – средство защиты плоских кровель от преждевременного разрушения и протечек.

>Кровельные воронки

Особенности правильного монтажа

Главными принципами установки являются следующие аспекты:

угол наклона емкости для сбора воды должен быть порядка 3,5 мм/п.м;
попадание воды с капельника в центр водосборной емкости;
вылет крюка должен располагаться на 1 см ниже условной линии продолжения кровли.

Производитель предлагает три варианта монтажа:

К лобовой доске.
К стропилам, на этапе создания кровли, с помощью прямого удлиненного кронштейна.
Поворотный способ крепления, если монтаж кровли уже закончен.

Сам монтаж конструкции водоотведения рекомендуется проводить в следующем порядке:

Определяются места расположения воронок и сделав от них отступ в 10-15 см. монтируют кронштейн желоба, при этом необходимо учитывать кратность его длины, 1,5 или 3 метра.
По углам карниза закрепляют кронштейны и натягивают между ними шпагат.
По линии осуществляют крепление кронштейнов с шагом 0,6 м.
До обозначенной линии внутрь воронки вставляется желоб и фиксируется с помощью специальной защелки, при этом необходимо придерживаться направления «изнутри-наружу» или от фасада к внешней стороне емкости для сбора воды.
С использованием соединительных желобов осуществляют установку основных, начиная от приемной воронки.
Выполняют установку внешней заглушки и фиксируют ее с помощью замкового соединения.
Монтируют трубы, используя для этого специальные хомуты, предварительно закрепленные к стене. Друг с другом трубы соединяются с помощью муфт.
На последнем этапе на смонтированные трубы устанавливают водосливы.

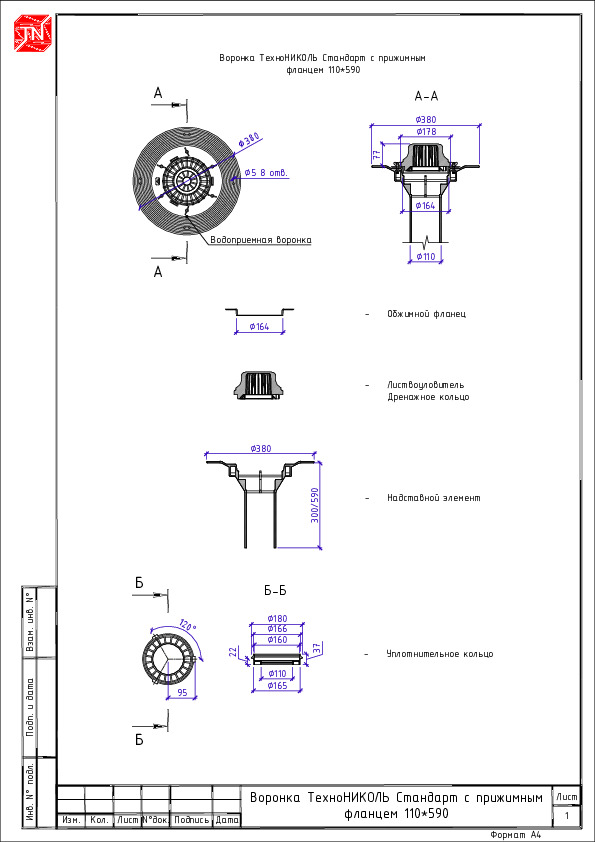

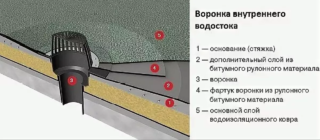

Устройство водосточной воронки

На современном строительном рынке представлены самые разнообразные варианты водосточных фитингов, отличающихся конструктивно, материалом изготовления, качеством, соответственно ценой.

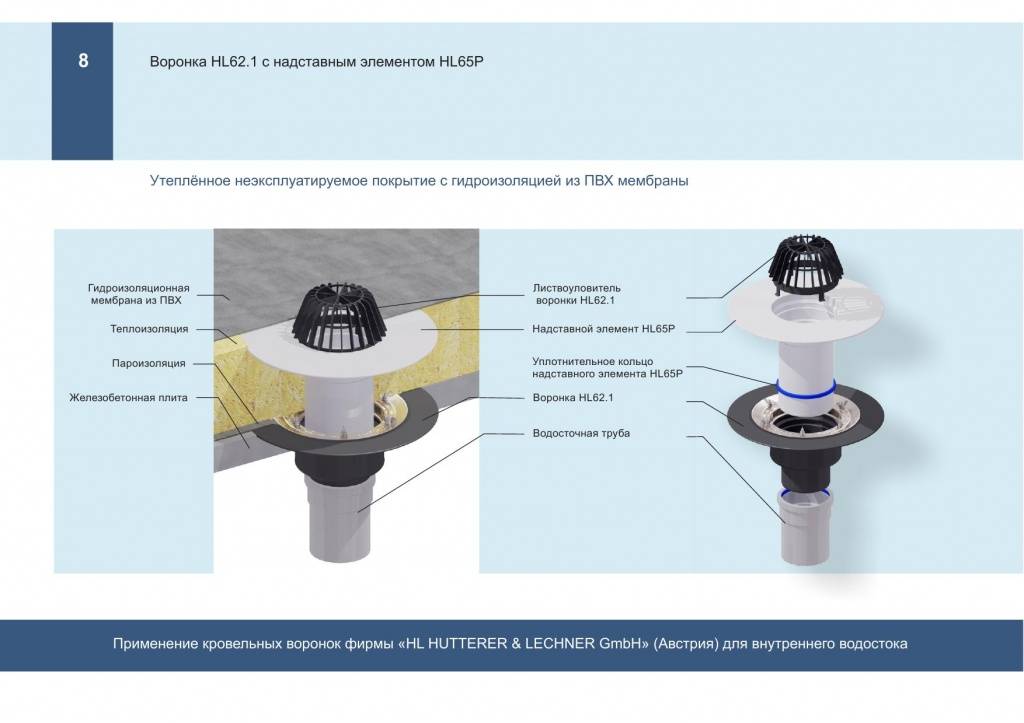

Стандартная водосборная система состоит из следующих компонентов:

корпус из стали оцинкованной, пластика или чугуна;
решетка — фильтрующий элемент (листвоуловитель), предупреждающий загрязнение системы;
труба приемная — соединяет фитинг и водосточную трубу;
прокладки, уплотнительные кольца — элементы герметизации на стыке воронки с поверхностью крыши;
термокабель — дополнительный элемент конструкции, предупреждающий образование наледей в системе, соответственно обеспечивающий эффективный слив талой воды в зимний период года.

Важно! Водоотводные систему крыши, водосточные воронки в том числе, обязательно необходимо периодически чистить, чтобы неожиданный ливень не привел к нарушению кровельной конструкции
