Самостоятельное изготовление водосточной системы

Что такое водосток? Каких типов он бывает?

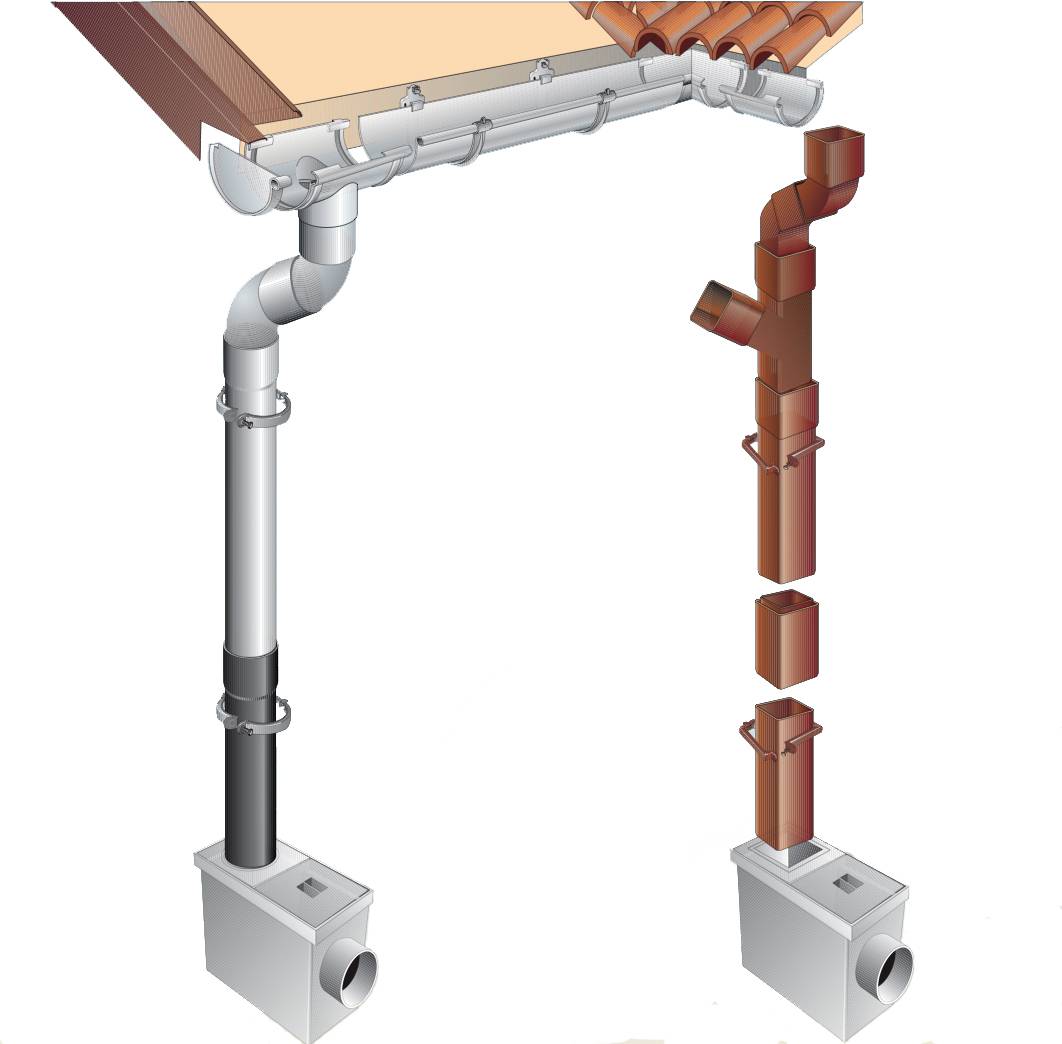

Водосток представляет собой систему воронок и желобов, а также вертикальных водосточных труб, целью которой является сбор и отведение атмосферной воды с домовых крыш.

Водосточные системы подразделяются на 2 основных типа, отличающихся местом прохождения водосточных труб.

Внутренняя водосточная система применима в тех регионах, где характерны очень холодные зимы, а также для зданий с плоской крышей. В случае использования такого водостока на крыше делается уклон в 1-2 %, в низшей точке которого есть водосборная воронка, соединенная с ливневым стоком, проходящим внутри здания. Стояк соединяется с отводом, который выносит воду в коллектор. Такая водосточная система отводит атмосферную влагу в ливневую канализацию.

Крыши со скатом оборудуют внешней водосточной системой, включающей в себя желоба, соединенные воронками с трубам-водостоками, переходящими в сливной отвод, удаляющий воду от здания. Отвод может соединяться с ливневой системой участка.

Каков бы ни был вид водостока, его проектирование и монтаж производят до окончания строительства дома. Ошибочно считать, что установку наружной водосточной системы можно проводить после окончания монтажа кровли.

Виды водосточных систем

Водосточная система может быть внутренней или наружной. Система внутренних водостоков используется в многоэтажных домах и закладывается ещё на стадии проектирования здания. Своими руками устанавливают внешние конструкции.

Материал изготовления

В основном используются два вида водоотливов:

1. Из пластика. Сейчас всё большей популярностью пользуются пластиковые изделия, которые недорого стоят, мало весят и легко монтируются. С их помощью можно реализовывать самый разный дизайн. Пластиковые системы водоотлива рекомендуют устанавливать на дома и различные постройки в один этаж, а также при наличии жилых мансард.

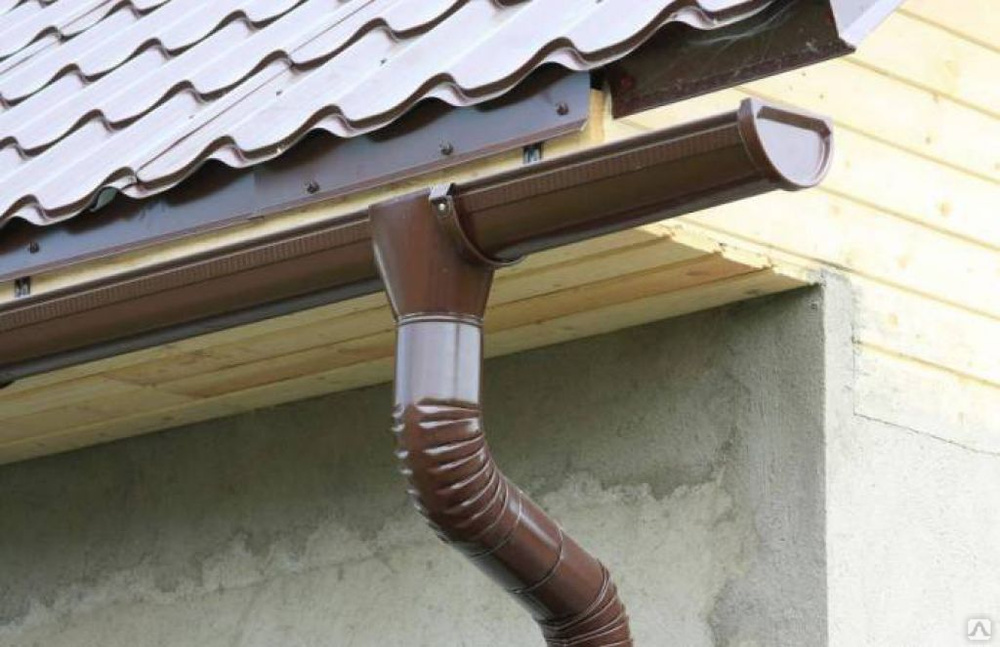

2. Из металла. Наиболее нам привычные системы водостоков, подходящие для зданий разной этажности и любого климата. Сейчас выпускаются водостоки из оцинкованного железа, меди и металла с полимерным покрытием и защитной покраской различных цветов. Металл с покрытием может быть оцарапан и заржаветь в месте повреждения.

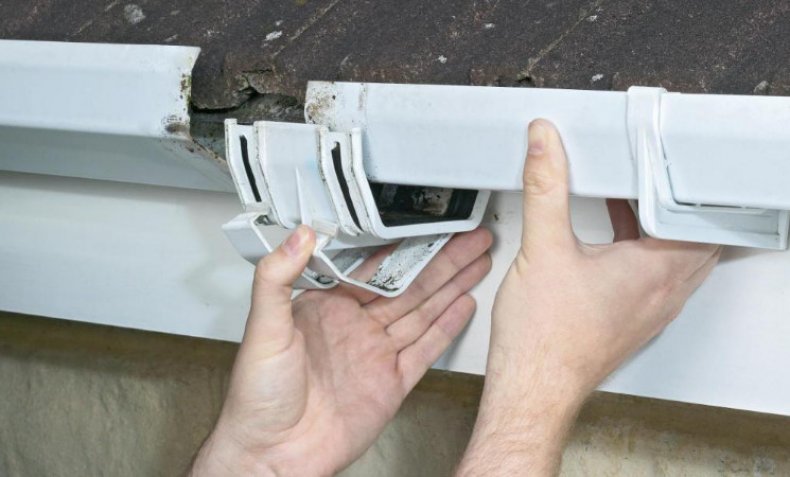

Пластиковые элементы водоотлива соединяют:

• холодной сваркой (клеем);
• защёлками и зажимами;
• резиновыми уплотнителями.

Металлические водоотливы соединяют друг с другом:

• зажимами;
• уплотнителями.

По способу изготовления

Способа изготовления водоотливов всего два: самодельный и промышленный.

Ознакомьтесь с правилами монтажа канализации в частном доме.

Самодельная система водоотливов делается из таких материалов:

• оцинкованные листы стали. Наиболее часто используемый материал;
• канализационные ПВХ трубы. Нередко после строительства или ремонта остаётся немалое количество пластиковых труб — их вполне можно приспособить под самодельную водоотливную систему;
• пластиковые бутылки. При очень скудном бюджете можно использовать и такой бросовый материал.

Промышленные изделия отличаются от кустарных такими особенностями:

• многообразием форм. Они могут иметь разное сечение, но обычно они полукруглые или прямоугольные;
• стандартные размеры;
• могут иметь защитное покрытие, которое невозможно изготовить и нанести в домашних условиях;
• более аккуратный вид.

Знаете ли вы? На севере американского штата Калифорния при плотине Monticello Dam’s находится самый большой в мире водосток, образующий воронку 21,6 м в диаметре, которая сужается книзу и имеет глубину 21 м. Он может пропускать через себя 1370 кубометров воды и используется для сброса её излишка.

Расчёт и планирование

• при площади крыши до 50 кв. метров следует закупать желоба 10 см шириной и сливные трубы диаметром 7,5 см;
• если площадь кровли составила от 50 до 100 кв. метров, то ширина жёлоба должна быть 12,5 см, а трубы — 8,7 см;
• при больших площадях крыши используют желоба шириной 15 см и трубы диаметром 10 см.

Важно! На выступающие части кровли (навесы, козырьки и прочее) водоотливы устанавливаются отдельными линиями.

Для расчёта нужного количества материалов следует учитывать следующее:

• 4 трёхметровых жёлоба шириной 12,5 см;
• 3 двухметровые трубы диаметром 8,7 см;
• одну заглушку для верхнего конца жёлоба;
• одну сливную воронку;
• одно сливное колено;
• 3 соединения для желобов;
• 2 соединителя трубы;
• 3 хомута для трубы;
• количество кронштейнов — (1000-30)/60=16 шт.

Знаете ли вы? В Японии для отвода воды с крыш одноэтажных строений используют цепи. Такой водоотлив в сочетании с декоративными чашами смотрится очень интересно. Цепь хорошо натягивают и располагают от стены не ближе чем на полметра.

• 12 трёхметровых желобов;
• 12 двухметровых труб;
• 4 заглушки для желобов;
• 4 воронки;
• 4 сливных колена;
• 8 соединителей жёлоба;
• 8 соединителей трубы;
• 12 хомутов для труб;
• кронштейны — 2*(1000-30)/60+2*(600-30)/60=42 шт.

Три вида систем

Сразу внесем ясность, помимо кровельной в частных домах еще есть ливневая и дренажная система отведения влаги от дома. С кровельной системой они связаны косвенно, поэтому сейчас нас не интересуют.

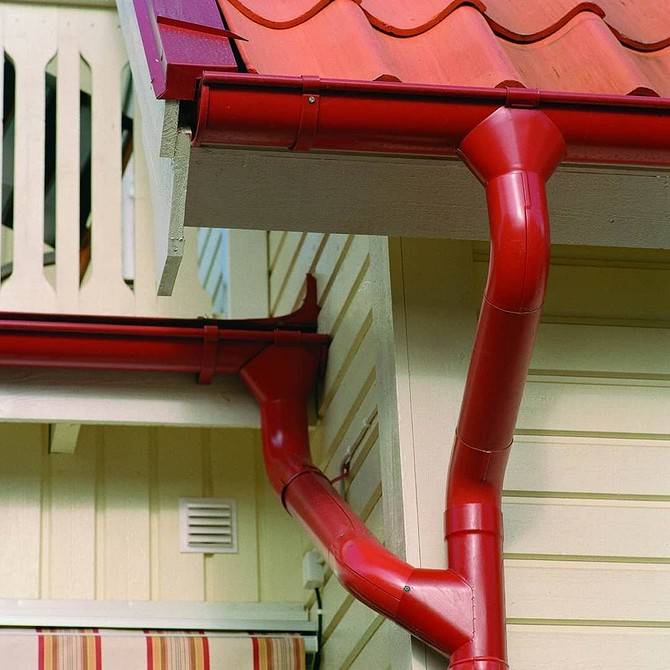

Пластиковые отливы сейчас самые популярные. Монтаж у них довольно простой, но стоит вам ошибиться с местом установки и лед или снег, сходящий с крыши, их просто сорвет.

Установка металлических отливов ничуть не сложнее, чем пластиковых, но они на порядок крепче и долговечней.

Существует 4 вида таких отливов:

1. Отливы из оцинкованной стали;
2. Алюминиевые отливы;
3. Медные отливы;
4. Отливы из титан-цинка.

Алюминий, медь и цинк-титан по долговечности примерно одинаковые, она у них стартует от 50 лет, но цена на эти отливы очень высокая.

Вариантов здесь 2: согнуть из оцинкованной стали или собрать из пластиковых канализационных труб.

С трубами работать намного проще и легче, поэтому я рекомендую именно его, но об этом чуть позже.

Водостоки для крыши своими руками

Для вдохновения на работу предлагаем ознакомиться с интересными, креативными и просто красивыми вариантами самодельных водостоков.

1. Из чего можно сделать водосток своими руками

Рассмотрим, какие бывают водостоки из подручных материалов

Как правило, водосточная система покупается в виде комплекта из доборных элементов нужного размера, собирается и устанавливается на крышу дома. Но в тоже время, водостоки могут быть сделаны своими руками из подручных материалов. Это не всегда делается в целях экономии, в большей мере для создания декоративного сочетания с элементами, дополняющими дизайн-проект дома.

Водосливы для крыши из дерева. При должной обработке и правильном выборе древесины, деревянный водосток способен прослужить более 10 лет. Для работы пригодны такие породы как пихта, лиственница и сосна.

Водостоки для крыши из пластиковых бутылок. Может подойти как временная конструкция.

Водосток из свинца. Редкий и малопрактичный вариант для устройства водоотводов, хотя, свинец легко поддается обработке и выдерживает перепады температур. Но, учитывая, что свинец опасен для здоровья человека, не используется в производстве отливов;

Водосток из оцинковки. Сравнительно низкая стоимость оцинкованной стали делает этот материал самым популярным среди кустарных мастеров. Сложен в обработке, требуется специальное оборудование для работы. Срок службы водостока из оцинкованной стали не превышает 10 лет.

Водосток из оцинковки с полимерным покрытием. Защитное покрытие устраняет недостатки простой оцинковки и увеличивает срок ее службы. Все металлические водосточные системы изготавливаются из окрашенной оцинкованной стали.

Водосток из керамики. Чтобы сделать керамический водосток своими руками потребуются навыки гончарного мастерства и специальная глина. В целом же срок их эксплуатации может превышать столетия.

Водостоки из бетона (цемента). По сравнению с керамикой, более доступная разновидность водостока. Однако большой вес нивелирует доступность, поэтому, в качестве водостоков для крыши не используют крайне редко. Чаще используется как наземный элемент (бетонный водосток тротуарный).

Водосток из меди. Самый лучший, но наиболее дорогой материал для устройства системы отвода воды. Медный водосток может использоваться не одно столетие.

2. Расчет водостоков для крыши

Определяем диаметр и количество желобов. А также количество и место установки воронок.

Схемы демонстрируют, что длина ската играет важную роль при выборе.

Крепеж для желоба устанавливается через 600 мм.

Крепеж для трубы устанавливается через 1 000 мм.

Совет. Чтобы крепление водостока было надежным крепеж желоба нужно устанавливать возле каждого доборного элемента – углов, воронки, заглушек. А крепление трубы возле слива, поворотов и тройников-разветвителей.

3. Какой водосток выбрать – круглый или квадратный?

Сечение водосточной трубы может быть квадратным или круглым – что лучше, трудно сказать точно, все зависит от индивидуальных пожеланий.

Нюанс. Круглая водосточная система более проста в уходе. В квадратной системе по углам скапливается грязь, что снижает эффективность ее функционирования (субъективное и спорное мнение).

4. Схема и чертеж водостока с размерами

Схематический чертеж каждого элемента важная составляющая процесса. Изготовление водостока требует соблюдения всех требований, размеров и габаритов, иначе система попросту не состыкуется. Чертежи можно сделать самостоятельно, или воспользоваться представленными ниже.

5. Стандартные размеры водостоков для крыши — чертежи

Размеры водосточной трубы

Размер водосточного колена (гофрированного)

Размеры отлива водосточной трубы (нижнее колено)

Размеры водосточных желобов (прямой, угловой)

Размер заглушек для водосточных желобов

Размеры водосточных воронок

Размер крепежа водосточного желоба

Размеры крепежа для водосточных труб

Правила установки внешнего и внутреннего жёлоба

Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:

1. Внешний жёлоб устанавливается с уклоном в 1%.
2. Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.

Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.

Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода

Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта

Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.

Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте

Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку

Сам процесс происходит в несколько этапов:

Сам процесс происходит в несколько этапов:

1. На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
2. Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
3. Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.

4. Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.

5. Подвести торцы брусков в середину внутреннего жёлоба, зажать их.

6. Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.

7. Уложить жёлоб с карнизного свеса в направлении сверху вниз.
8. Закрепить, используя металлические скобы.

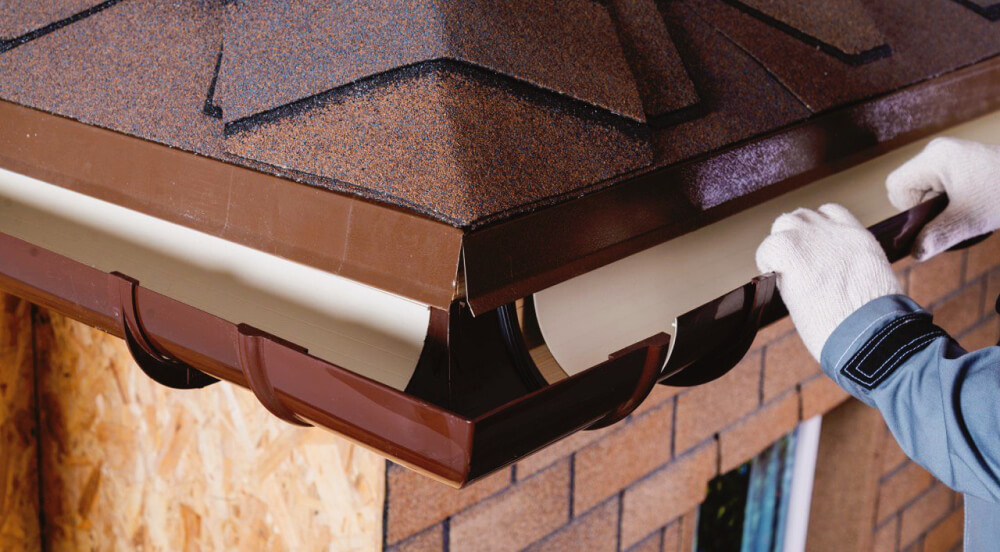

Способы крепления желобов

Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.

Способы крепления кронштейнов:

1. Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
2. Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.

3. Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.

4. Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.

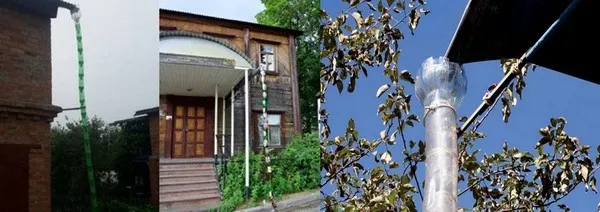

Из пластиковых бутылок

Облегченный и дешевый материал – это пластик. Имея достаточное количество пластиковых бутылок можно сделать из них водосток. Для этого подойдут темные бутылки из-под пива или кваса, чтобы не было видно мусора.

Как и в первом случае рисуем схему будущего водостока. Находим периметр крыши и вычисляем число бутылок. Из 1 бутылки выйдет 2 половины по 12-15 см.

От бутылки отрезаем дно и горлышко, разрезаем пополам оставшуюся часть и моделируем желоб при помощи степлера.

Бутылки накладывать внахлест на 2 см. Желоб крепится к крыше с помощью шуруповерта и проволоки.

Водоотведение делается из отрезанных, но не распиленных частей, вставляя одну в другую. Воронка изготавливается из бутылки с обрезанным донышком, вставленная в водосток. Водоотводную трубу можно поместить в емкость или довести до грунта.

Пластиковые трубы

Из всех материалов, используемых в производстве водостоков самым бюджетным является пластик. Такие системы выпускаются в различных цветах, имеют эстетичный внешний вид и легко монтируются. Изделия из пластика характеризуются небольшим весом, поэтому такие желоба и трубы можно устанавливать на разные виды кровли. Работать с пластиковыми элементами водостока довольно легко:

Так как материал этот более податливый, чем оцинкованная сталь, крепление здесь более частое и нагрузка распределяется несколько иначе. При одинаковой схеме сборки, количество деталей значительно больше.
Расстояние между кронштейнами не должно превышать 0,5 м, в то время как в стальной конструкции 0,8-1,3 м. Крепятся кронштейны на стене дома, стропилах крыши, лобовой доске.
Число труб для стока рассчитывается в соотношении 1 к 8 м желоба. Диаметр по площади кровли: 1кв. м к 1 кв

см сечения трубы.
Желоб устанавливается в соответствии с углом наклона крыши: вода, стекающая со ската, должна попадать на осевую линию водоотводного канала.
Важно правильно выбрать глубину желоба. Иначе вода будет литься через край и водосток потеряет свою функциональность.
Уклон желоба — не менее 2 см на погонный метр.
Зазор между стеной и водосточной трубой соответствует расстоянию 3-5 см.
Соединение составляющих выполняется внахлест и обязательно с использованием уплотнителей.
Расстояние между водоотводом и грунтом должно составлять не более 15 см

Зимой возможно замерзание воды и образование сосулек, под весом которых пластик повреждается, поэтому расстояние здесь в 2 раза меньше, чем на оцинкованном водостоке.
Очистка конструкции выполняется струей воды или воздуха, так как металлические предметы могут деформировать поверхность желоба и других элементов.

Не рекомендуется использовать для обхода углов и выступов такую арматуру, как колено на 90 градусов. На тих участках водостока постоянно скапливается мусор, а прочистить этот элемент будет сложно и водой, и воздухом. Поэтому лучше взять колена с углом в 115, 135 градусов.

Как выбрать систему водостока

При выборе системы водоотведения с плоской крыши основными критериями выбора, на которые следует обратить внимание, являются такие показатели, как:

1. Технические характеристики – определяют пропускную способность системы водостоков, которая должна обеспечивать отвод воды с поверхности кровельного покрытия при максимально возможном уровне осадков.
2. Материал, из которого изготавливаются конструктивные элементы– определяет сроки эксплуатации системы, а также придаёт определённый внешний вид зданию и сооружению.
3. Возможность выполнения работ своими руками без привлечения подрядных организаций.
4. Удобство обслуживания, связанное с устранением засоров, образующихся в процессе эксплуатации.
5. Соответствие материала конструктивных элементов материалам, используемых в качестве кровельного покрытия.

Конструктивные элементы системы наружного водостока

Как уже было написано выше, у каждого из материалов, используемых при изготовлении конструктивных элементов, есть свои достоинства и недостатки, а именно.

Пластиковые водосточные системы

Достоинствами являются:

• стойкость к воздействию окружающей среды в виде ультрафиолетового излучения и химически активных реагентов;
• широкий диапазон рабочих температур;
• малый вес;
• разнообразие цветовых решений, геометрических форм и размеров.

К недостаткам использования следует отнести такие показатели, как:

• подверженность разрушению при внешних механических воздействиях;
• необходимость периодического обслуживания, выражающегося в замене резиновых уплотнений;
• изменение размеров при температурных колебаниях окружающего воздуха.

Водостоки из пластика востребованы среди индивидуальных застройщиков

Металлические конструкции

Преимуществами подобных изделий являются:

• длительные сроки эксплуатации;
• не поддерживают горение;
• стойкость к внешним механическим воздействиям.

Недостатками можно считать:

• высокая стоимость;
• значительный вес;
• подверженность коррозии при повреждении защитного слоя (для моделей из чёрного металла);
• сложности при выполнении работ своими силами без наличия навыка работы с подобными материалами.

Водостоки, выполненные из металла

Когда приступать?

Идеально, если крепление водосточных желобов будет произведено в строящемся доме на этапе возведения крыши, до того, как будет выполнено её покрытие. Это обеспечивает удобство монтажа и упрощает некоторые работы. Но, если вы имеете дело с полностью построенным домом, это не значит, что монтаж водосточной системы невозможен. Вам просто придётся подыскать подходящие варианты.

Обратите внимание: именно с устройства креплений и монтажа желоба начинается работа по общему монтажу системы сбора и отвода дождевой воды с крыши. Стандартная технология закрепления водостоков предполагает монтаж крепежей-кронштейнов на обрешетку. Позже сверху укладывается кровельное покрытие

Таким образом получается герметичный «пирог» со встроенной системой водоотведения. В некоторых случаях это решение неприемлемо. Тогда используют другие варианты, подробно рассмотрим каждый из них

Позже сверху укладывается кровельное покрытие. Таким образом получается герметичный «пирог» со встроенной системой водоотведения. В некоторых случаях это решение неприемлемо. Тогда используют другие варианты, подробно рассмотрим каждый из них

Стандартная технология закрепления водостоков предполагает монтаж крепежей-кронштейнов на обрешетку. Позже сверху укладывается кровельное покрытие. Таким образом получается герметичный «пирог» со встроенной системой водоотведения. В некоторых случаях это решение неприемлемо. Тогда используют другие варианты, подробно рассмотрим каждый из них.

1. Закрепление на стропила с частичным демонтажом покрытия

В этом случае уложенное финишное покрытие частично демонтируется. Нужно снять крепежи второго ряда и полностью убрать листы первого. После этого к стропилам крепятся кронштейны под водостоки, и кровельный материал укладывается заново. В теории все просто, но на практике есть сложности.

На любом покрытии после демонтажа остаются отверстия от саморезов или гвоздей. Чаще всего их приходится закрывать заплатками, что портит вид крыши. Поэтому эту методику применяют достаточно редко и не со всеми материалами. Чаще всего ее используют для крыш с мягкой кровлей. Битумное полотно аккуратно отклеивают, отворачивают в сторону. Затем ставят на место крепежи-кронштейны, выкладывают полотно на место и приклеивают его битумной мастикой. Под твердую кровлю из металла заводят доски, которые не дадут листам промяться в процессе выкручивания саморезов. Подобные манипуляции проводят и с шифером, только в этом случае под шиферные плиты заводятся заранее выстроганные деревянные заготовки, повторяющие форму волны. Их заводят и закрепляют вместе с крюком-кронштейном.

2. Установка на лобовую доску

Самый простой метод. Кронштейны закрепляются на ветровой, она же лобовая, доске, которая установлена на торцах стропильных ног. В зависимости от ширины доски подбирается тип крепления-кронштейна. Это может быть крюк с длинным держателем, на котором располагается монтажная площадка. Такие элементы выбирают для широких досок. Для узких подойдет крючок с коротким держателем.

В продаже встречаются регулируемые крепежные детали, которые позволяют выставлять нужный угол наклона. Это опция очень нужна, если ветровая планка расположена под наклоном или надо закрепить водосток на одном из венцов сруба. Еще один удобный вариант — система из направляющих, в которых находятся держатели-крюки. Она проста и удобна в монтаже. Нужно только поставить направляющую, придать ей нужный уклон. Держатели плотно «сидят» в пазах, дополнительно закреплять их не нужно.

голоса

Рейтинг статьи

Зачем нужен водосток

Атмосферные осадки скапливаются на поверхности кровли, из-за чего со временем происходит её разрушение. В особенности этому подвержены здания с односкатной или плоской крышей. Конечно, можно изначально построить стропильную систему под определенным углом, благодаря которому стоки будут естественным способом отводиться с поверхности дома. Но тогда может произойти подмывание фундамента, из-за сильного потока вод с крыши.

Фото — водосток для дома

Преимущества использования водостока:

1. Повышение эффективности самоочищения кровли. При правильной установке, независимо от материала покрытия, обеспечивается максимальный отвод жидкости;
2. Защита здания от подмывания. Вы можете направить трубы сливов в дренаж или в сад на даче, что поможет защитить фундамент постройки;
3. Продление долговечности металлической и битумной крыши. Независимо от материала покрытия, он разрушается от продолжительного воздействия влаги.

Качество покрытия не зависит от используемого материала. Дело в том, что в определенных условиях нужно использовать металлопрофиль Модерн (при большом количестве сточных вод), а в некоторых – пластик (если Вы живете в регионах с резкими перепадами температур). Иногда применяются также сендвич-панели.

Фото — сток воды с напором

Из чего еще можно смастерить водосток своими руками?

Самостоятельно сделать водосток для крыши можно не только из канализационных полимерных труб, но и из древесины, оцинкованной стали, сотового поликарбоната и даже пластиковых бутылок.

Важно при этом понимать, что срок эксплуатации деревянного водостока зависит от породы дерева. Выбирать стоит сосну, лиственницу или пихту, но в любом случае, для изготовления такой водосточной системы для кровли в домашних условиях понадобятся столярные навыки и внушительные финансовые затраты, так как качественная древесина на сегодняшний день стоит недешево

По этой причине домашние мастера нередко отдают предпочтение водостокам из оцинкованной стали, сделать которые в домашних условиях более чем реально. Для этого понадобится непосредственно лист оцинковки толщиной порядка 0,5 мм, ножницы по металлу, молоток, плоскогубцы и маркер для нанесения разметки.

По заранее созданному проекту на металлический лист наносится разметка, после чего по ней выполняется раскройка. Нужная форма вырезанным полоскам придается посредством киянки и плоскогубцев. Правильно будет предварительно вырезать из дерева или трубы заготовку и уже по ней придавать желобам и трубам нужные очертания.

Уход и обслуживание

Наличие водосточной системы требует регулярной проверки её технического состояния. Периодическая очистка системы даёт возможность обнаружить повреждения и неполадки в водостоке. Осмотр водосточных систем необходимо проводить хотя бы один раз в течение года. Обычно его проводят в весенний период — это время удачно для того, чтобы почистить водослив от листьев и мусора.

Чистить водосток начинают с желобов. Для этой цели нужно запастись лестницей, а если здание очень высокое, то необходимы специальные леса, используемые в строительстве. Чистку нужно проводить при помощи мягкой щётки, а после помыть водой. Острые предметы для чистки использовать нельзя, чтобы не испортить защитное покрытие. Затем можно приступать к проверке проходимости труб водостока. Промывать надо водой под давлением (например, из шланга).

Если конструкция содержит решётки и фильтры, которые удерживают загрязнения, то их демонтируют, а после чистят. После завершения процесса чистки водостока приступают к его обслуживанию. При помощи специального лакокрасочного покрытия замазывают царапины и другие мелкие механические повреждения. Небольшие пробоины и протечки в трубах устраняют при помощи герметиков.

Водосточную систему можно изготовить и установить своими руками. Конечно, проще использовать уже готовые элементы этой конструкции, сделанные в заводских условиях, но самостоятельное изготовление поможет сэкономить деньги. При этом следует внимательно ознакомиться с инструкциями и следовать им, тогда правильно смонтированная и установленная система безотказно прослужит многие годы.

Правила установки внешнего и внутреннего жёлоба

Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:

1. Внешний жёлоб устанавливается с уклоном в 1%.
2. Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.

Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.

Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода. Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта

Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.

Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте

Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку. Сам процесс происходит в несколько этапов:

Сам процесс происходит в несколько этапов:

1. На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
2. Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
3. Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.

4. Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.

5. Подвести торцы брусков в середину внутреннего жёлоба, зажать их.

6. Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.

7. Уложить жёлоб с карнизного свеса в направлении сверху вниз.
8. Закрепить, используя металлические скобы.

Способы крепления желобов

Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.

Способы крепления кронштейнов:

1. Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
2. Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.

3. Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.

4. Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.

Монтаж водостоков для крыши: этап монтажа

Водосточная система своими руками устанавливается не сложно. Для начала нужно определиться с месторасположением водосточной системы. В местах, где планируется установка сливных труб, следует смонтировать воронки.

Далее устанавливают крепления для желобов.

По всей плоскости стены следует равномерно распределить крепления – кронштейны. Между ними нужно соблюдать расстояние в 500-600 мм.

Водосточная система своими руками продолжается установкой желобов.

Многие предпочитают собирать водосточные желоба с заглушками, воронками сразу на земле. После чего всю конструкцию поднимают наверх и крепят к кронштейнам. Своими силами, в одиночку, это сделать проблематично. Поэтому лучше всего водосточную систему собирать наверху поэтапно.

Желоба монтируют от воронки, при этом их стыковывают с помощью соединителей. Края этих элементов вводятся до специальной метки.

Если требуется отрезать желоб по заданному размеру, то в этом случае можно использовать ножовку по металлу. Напильником зачищаются заусенцы.

Далее аналогично воронке по меткам монтируются угловые элементы желоба.

С торцевой стороны желобов монтируются заглушки. От фронтонной доски до заглушки должно составлять не менее 30 мм.

Водосточную систему своими руками начинают монтировать от воронки. Если вынос крыши небольшой, то рекомендуется использовать муфту.

Далее, как показано на фотографии, под отводом нужно установить кронштейн трубы. Для компенсации теплового расширения при вводе в муфту труб следует оставлять зазор в 1 см.

Для того, чтобы соединить трубы, следует использовать муфты, как говорилось ранее. Нужно оставить зазор в муфте при вводе нижней трубы. Под этим элементом устанавливают кронштейн (с хомутом).

Аналогично муфтам монтируются тройники, как показано на фотографии ниже.

Затем к нижней трубе приклеивают отвод.

Далее нужно установить ливнеприемник. Его устанавливают в том месте, где вода будет выходить из водосточной трубы. Для этого понадобятся полимерные трубы, которые отводятся в колодец. От дома нужно выкопать траншею и обустроить фильтрующий колодец. В траншею укладывают трубы. Один конец трубы будет монтирован в фильтрующий приемник, а другой – в приямок. Приямок можно приобрести в специализированном магазине. После того, как трубу уложили в траншею, ливнеприемник бетонируют.
