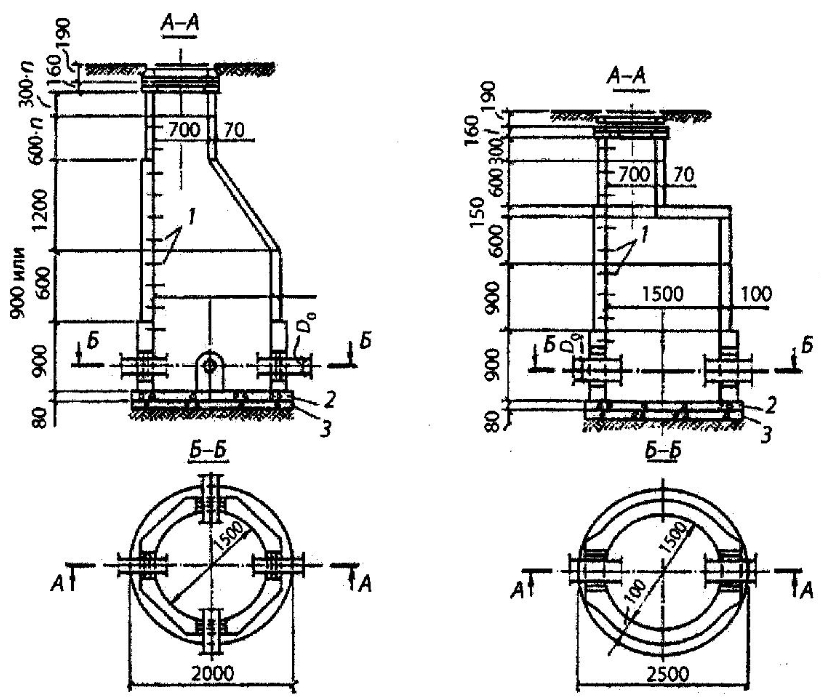

Что представляют из себя водопроводные колодцы и как они устроены

Требования к установке канализационных колодцев

Прежде, чем выполнять монтаж канализационных колодцев по СНиП, нужно определить место расположения конструкций.

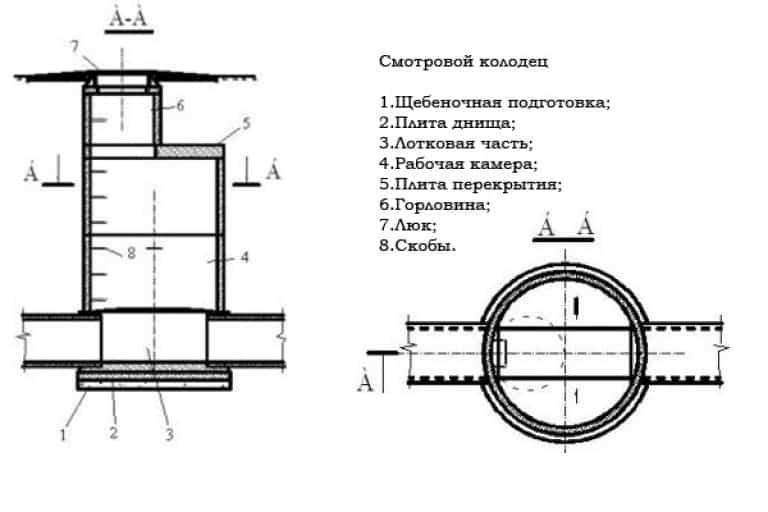

Если речь идет о смотровых колодцах, то они устанавливаются с шагом в 40 метров при диаметре канализационных труб 150 мм и с шагом в 50-60 метров, если диаметр труб составляет 200 мм.

Что касается накопительных и фильтрационных колодцев, то тут СНиП дает совсем другие нормы расположения.

Они основаны на расстоянии колодца до определенного объекта:

Требования к расположению колодца по СНиП

• не менее 5 метров до жилого дома;
• 1 и более метров до хозяйственных построек;
• 3 метра до ограждения участка или автомагистрали;
• 30 метров до скважин с питьевой водой или водоемов;
• 20 метров до сада или огорода.

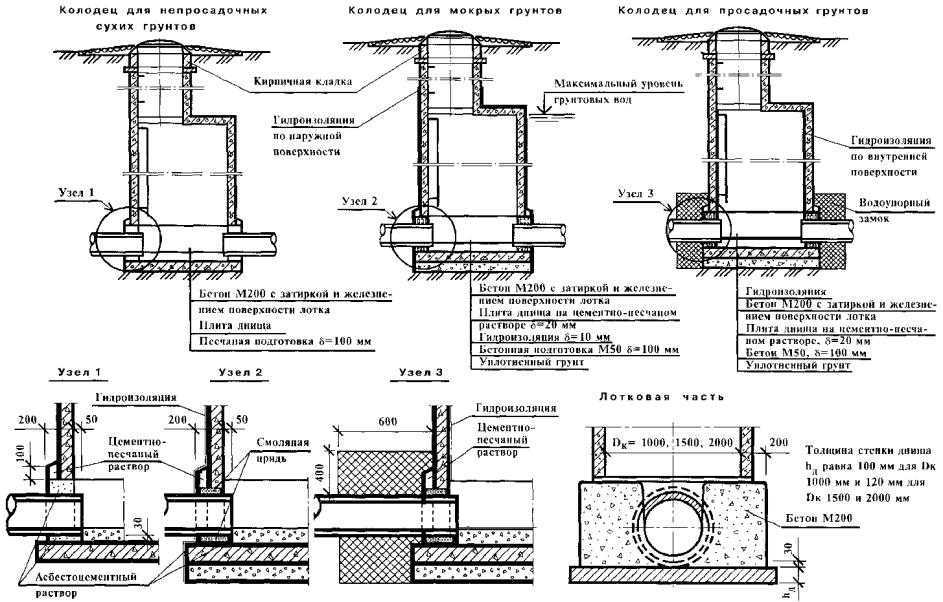

Также есть некоторые требования к технологии устройства канализационных колодцев.

Они заключаются в следующих моментах:

Требования к технологии устройства СНиП

• глубина котлована, вырытого под колодец, не может превышать 2,5 метра;
• дно фильтрационного колодца должно находиться на расстоянии 1 метр от максимально возможного уровня грунтовых вод;
• при высоком уровне грунтовых вод обязательно должна обустраиваться гидроизоляция;
• диаметр котлована должен быть на 50 см больше диаметра колодца;
• на дно котлована обязательно должна укладываться песчаная подушка высотой в 10 см;
• между дном колодца и нижней частью канализационной трубы должно оставаться расстояние 0,6 метра.

Монтаж колодца по СНиП

• рытье котлована требуемых размеров;
• утрамбовка дна котлована;
• укладка песчаной подушки;
• монтаж дна канализационного колодца;
• установка бетонного кольца на дно;
• герметизация стыка;
• установка следующего кольца с последующей герметизацией шва;
• подвод канализационных труб;
• обустройство гидроизоляции и теплоизоляции;
• установка перекрытия;
• монтаж ревизионного люка.

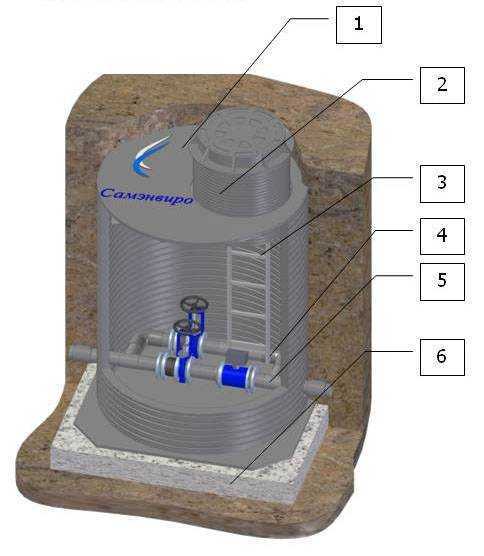

Монтаж пластикового колодца

Если говорить об установке пластикового колодца, то после погружения на песчаную подушку он должен быть надежно на ней закреплен при помощи специальных ремней.

Затем емкость наполняется водой, выполняется обратная засыпка пространства между нею и стенками котлована.

С этой целью используется смесь песка и щебня.

Поверх пластикового контейнера укладывается слой теплоизоляции, предотвращающий замерзание стоков в зимний период времени.

Устройство шахтного колодца

В конструкции таких колодцев можно выделить три основные части:

1. Водоприемник – это нижняя часть конструкции. Она используется для фильтрации и сбора воды.
2. Ствол – это подземная часть шахты сооружения, расположенная выше водоприёмника. Она надёжно защищает конструкцию от обрушения и сохраняет качество питьевой воды, не пропуская верховодку в водоприемник.
3. Оголовок – это часть конструкции, расположенная над землёй. Основное назначение этой части в защите водоприемника от попадания пыли, мусора, поверхностных осадочных вод и защите от замерзания в холодное время года. Оголовок обязательно защищается крышей.

Этап пятый. Обустраиваем колодец

Но бурением шахты и ее укреплением строительство колодца не ограничивается. Для этого обустраиваем верхнюю часть конструкции – оголовок.

Утепление оголовка колодца

Вокруг колодца оборудуем отмосток – небольшую площадку из бетона или тщательно утрамбованного щебня

Отмосток должен уходить минимум на 1 м от шахты с каждой стороны и, что важно, сооружается через определенное время после окончания строительства, когда почва осядет

Отмостка вокруг колодцаСхема конструктивных слоев отмосткиОтмостка из смеси мятой глины и щебняУтепление отмостки

Также над конструкцией сооружаем навес во избежание попадания в шахту атмосферных осадков. Если для подачи воды используется насос, то шахту лучше закрыть полностью, оставив небольшое отверстие под шланг и кабель.

Технология формирования отмостки

Итак, разобравшись со всеми параметрами и материалами, переходим к процессу сооружения окантовки фундаментной конструкции. При кажущейся простоте это на самом деле непростой процесс. И каждая его операция требует особого подхода. Ведь от прочности и надежности заливаемого элемента зависит срок эксплуатации фундамента, а соответственно и дома.

• Начинать закладку отмостки надо с разметки

  , где в основу конструкции закладываетсяширина ленты . Этот параметр откладывают от стен домапо всемупериметру строения . После чего выкапывают траншею, глубина которой определяется заранее.

• Далее в подготовленную траншею засыпают песок

  , который выравнивают и утрамбовывают. Минимальная толщина слоя – 10 см.

• Далее засыпают гравийный

  илищебеночный слой , который также выравнивают и утрамбовывают. Толщина – 15 см.

Теперь надо решить – будет ли отмостка с утеплением или без. Сегодня все чаще сооружают первый вариант, тем самым добиваются дополнительной теплоизоляции подвала или цокольного этажа загородного дома. Для этого можно использовать керамзит, перлит, вспученный вермикулит, пенополистирольные плиты.

Как формируют армирующую бетонную основу отмостки Источник pogreb-podval.ru

Обратите внимание, если сооружается утепленная отмостка, то придется выкапывать траншею вокруг дома глубже с учетом толщины теплоизоляционного слоя. Итак, утеплитель уложен (засыпан) можно переходить к формированию бетонной основы. Для этого внутрь на теплоизоляционный слой укладывают армирующий каркас, изготовленный из стальной или стекловолокнистой арматуры

Можно использовать металлическую сетку, к примеру, штукатурную или рябицу. Необходимо отметить, что между утеплителем и армирующим каркасом должно быть небольшое расстояние. Все дело в том, что армокаркас должен располагаться в теле бетонного основания, тем самым усиливая и упрочняя его

Для этого внутрь на теплоизоляционный слой укладывают армирующий каркас, изготовленный из стальной или стекловолокнистой арматуры. Можно использовать металлическую сетку, к примеру, штукатурную или рябицу. Необходимо отметить, что между утеплителем и армирующим каркасом должно быть небольшое расстояние. Все дело в том, что армокаркас должен располагаться в теле бетонного основания, тем самым усиливая и упрочняя его

Итак, утеплитель уложен (засыпан) можно переходить к формированию бетонной основы. Для этого внутрь на теплоизоляционный слой укладывают армирующий каркас, изготовленный из стальной или стекловолокнистой арматуры. Можно использовать металлическую сетку, к примеру, штукатурную или рябицу. Необходимо отметить, что между утеплителем и армирующим каркасом должно быть небольшое расстояние. Все дело в том, что армокаркас должен располагаться в теле бетонного основания, тем самым усиливая и упрочняя его.

Бетон заливают до определенной высоты, которая определяется высотою внешнего края отмостки. Она должна составлять 5 см минимум. И это с учетом облицовки.

И последний этап – отделка. Кстати, именно в зависимости от внешнего покрытия отмостки делятся на три разновидности.

Виды отмостки

Первую разновидность можно обозначить, как отмостки с жестким покрытием. Для этого используют бетон или асфальт. Использование первого материала требует укладки армирующего каркаса. При использовании второго армокаркас не нужен, потому что асфальт легко переносит достаточно серьезные нагрузки на изгиб.

Что касается бетонной дорожки, то необходимо уточнить, что для внешнего покрытия необходимо использовать водонепроницаемые бетонные растворы. При заливке бетона необходимо строго придерживаться технологии укладки. То есть бетонная отмостка должна быть без трещин и разрывов. Но обязательно между ней и фундаментом оставляется компенсационный зазор, который будет компенсировать температурное расширение бетона.

Вторая разновидность – отмостки с полужестким покрытием. Для этого используют тротуарную плитку, брусчатку, клинкерный кирпич. Здесь применяются те же технологии, что и при облицовке обычных дорожек и площадок. Единственное, что необходимо добавить, это гидроизоляционный слой.

Возможные последствия несоблюдения требуемых норм

Авария наружных канализационных систем

Аварии наружных канализационных систем происходят гораздо чаще, чем на водопроводных сетях, линиях электроснабжения и связи. Это связано с тем, что охранные зоны канализационных сетей не имеют предупреждающих знаков. Организации, эксплуатирующие инженерные коммуникации, обязаны уведомлять о наличии на обслуживаемой территории электрокабелей соответствующими стационарными табличками, но это не относится к канализации.

В результате земляные работы на определенном участке производят, не догадываясь о том, что он находится в охранной зоне. В этом случае можно нанести вред окружающей среде, серьезный ущерб канализационным сетям или объектам, приводящий к порче имущества, значительным убыткам и материальным затратам на восстановление.

Не попасть в сложную ситуацию поможет доскональное изучение местности, где планируется производить те или иные работы. Признаком наличия на территории сетей канализации являются расположенные на ней колодцы, на крышках которых имеется маркировка в виде крупной буквы «К». Необходимо заказать в специализированных организациях (проектных институтах, местных администрациях, трестах Водоканал) план инженерных коммуникаций и внимательно ознакомиться с ним, проанализировать охранные зоны, получить соответствующие разрешения, проконсультироваться со специалистами.

В охранных зонах канализации запрещается проводить работы без специального  разрешения. После получения соответствующего допуска подрядчик обязан:

придерживаться неукоснительного соблюдения норм, требований и правил обеспечить сохранность канализационных трубопроводов и сооружений, а также их целостность предпринять все возможные меры предосторожности, приостановив работы, если обнаружились какие-либо несоответствия в предоставленных ему документах и разрешительных справках своевременно производить уборку мусора, а в зимнее время снега и льда, обеспечивая беспрепятственный проезд к канализационным объектам пригласить представителя организации, которая выдала разрешение, на процедуру сдачи объекта

Данные обязанности касаются всех подрядчиков, производящих работы на открытых участках и территориях в охранных зонах.

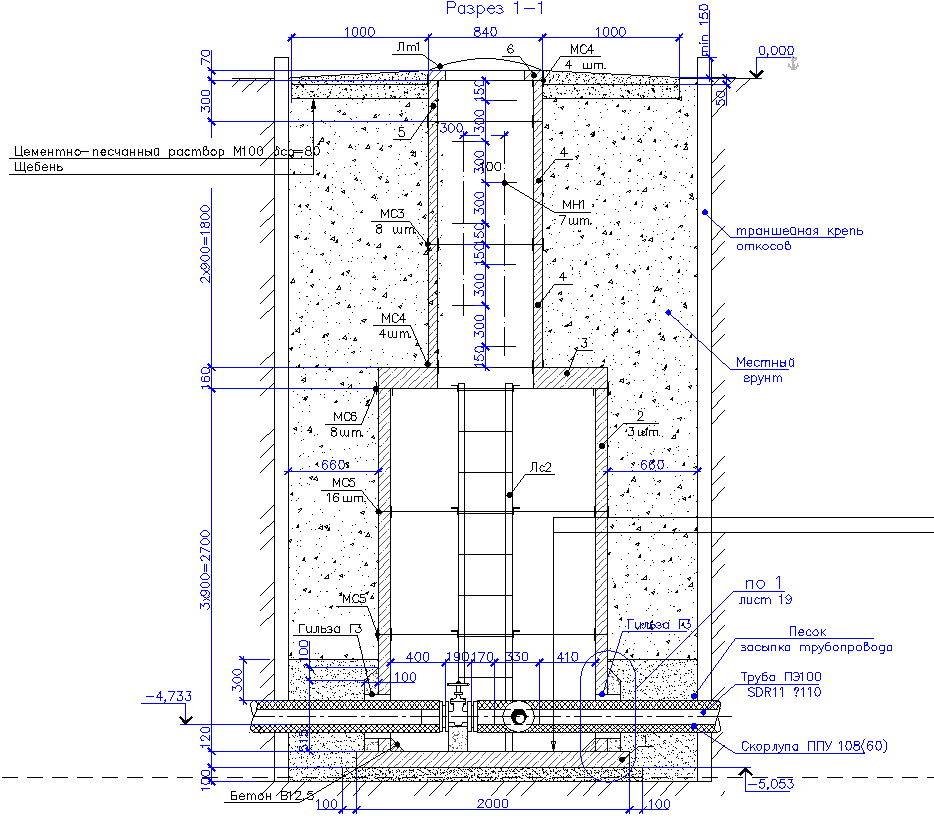

Монтажные работы

Установка
колодцев канализации выполняется в несколько этапов. Для примера можно
рассмотреть сооружение из железобетонных колец.

Этап 1. Земляные работы.

Канализационный колодец из любого материала устанавливается
в предварительно вырытый котлован. Его объем зависит от размеров сооружения.
Небольшое углубление можно вырыть своими руками, котлован больших размеров роют
экскаватором.

На этом же этапе готовят дно котлована. Для накопительного
сооружения выполняют работы по следующей схеме:

• Насыпают слой щебня толщиной 15-20 см, хорошо утрамбовывают.
• Поверх подушки заливают бетонный раствор.

В случае с дренирующим дном цементным раствором заливают
площадку по периметру обсадного кольца.

Этап 2. Сборка рабочей камеры.

Перед установкой в кольцах из железобетона делают отверстия.
В них будут входить трубы, отводящие стоки канализации от бытовой техники и
сантехнического оборудования.

Первое кольцо устанавливают с использованием бетона марки
М100. В подготовленные отверстия вставляют канализационные трубы, заделывают
образовавшиеся пустоты бетоном. Далее ставят обсадные кольца по очереди,
заполняя щели цементным раствором.

Этап 3. Монтаж люка.

Люк – это одна из важных частей канализационного колодца. Через
смотровое отверстие под люком откачивают нечистоты или осматривают внутренние
трубы. Для монтажа люка выполняют следующие работы:

• После установки последнего обсадного кольца все сооружение накрывают железобетонной плитой. В ней предварительно делают смотровое отверстие.
• Кромки отверстия защищают от механических воздействий металлическим ободом.
• В отверстие устанавливают чугунный люк.

Этап 4. Прокладка сточной трубы.

Грамотная установка канализационных колодцев предполагает правильно расположенные сточные трубы:

• Отводящая труба заглублена не меньше 0,7 метра.
• Правильный уклон сточных труб составляет 2 см на 1 метр.
• Трубопровод, по которому стоки входят в колодец, должен располагаться выше отводящей трубы.

Этап 5. Герметизация сооружений.

Одним из критериев качественного выполнения монтажных работ
можно назвать отсутствие неприятных запахов. Кроме того в герметичную
конструкцию не проникают грунтовые воды, которые могут ускорить наполнение колодца
нечистотами.

Герметизация накопителя выполняется по следующим правилам:

• Участки, подлежащие герметизации, очищают от грязи, пыли.
• Поверхность смачивают водой для повышения адгезии.
• Для гидроизоляции колодца канализации используют влагостойкие мастики.

Оборудование для автономного водоснабжения

Для обустройства водопровода из скважины помимо насоса нам потребуется другое специальное оборудование, необходимое для нормального функционирования сооружения.

Герметичная емкость для защиты оголовка

Важный конструктивный элемент для обустройства скважины – кессон. Это герметичная камера, в которой располагается оголовок скважины. Она защищает сооружение от промерзания в холодное время года и от проникновения грунтовых вод.

Кроме того, внутри емкости располагается все необходимое для функционирования скважины оборудование. Поэтому размеры кессона должны быть достаточными для того, чтобы внутри поместились приборы и спустившийся для обслуживания или ремонта человек.

Кессон надежно защищает оголовок скважины от низких температур и грунтовых вод. Здесь же можно разместить все необходимое оборудование

Герметичная камера может быть выполнена из разных материалов: пластика, бетона, металла, кирпича или полимерпеска. Каждый из вариантов имеет свои достоинства и недостатки.

Форма емкости может быть любой, но чаще всего она имеет круглое или четырехугольное сечение. Кессон можно купить в готовом виде или изготовить самостоятельно. В любом случае емкость должна быть оборудована люком с плотно прилегающей крышкой.

С обустройством кессона для автономного источника воды ознакомит ролик:

Гидроаккумулятор для формирования напора

Устройство представляет собой емкость, разделенную эластичной мембраной. Один из получившихся отсеков заполнен воздухом, второй – водой. Поступающая в бак вода растягивает мембрану, уменьшая тем самым объем первого отсека.

Чем больше воды, тем выше давление в первой камере. После того, как потребитель открывает кран, количество воды уменьшается, и давление в воздушном отсеке снижается.

Гидроаккумулятор дополняется датчиком, который следит за давлением в камерах. Когда оно опускается ниже заданной отметки, прибор подает сигнал на включение насоса и вода из скважины поступает в систему.

Как только давление поднимется до определенного уровня, насос выключается. Гидроаккумулятор используется для создания в водопроводе давления, достаточного для работы бытовых приборов.

Гидроаккумулятор необходим для защиты насоса от преждевременного износа, кроме того, он создает необходимое для работы бытовых приборов давление в системе

Некоторые из них, например, проточные водонагреватели, посудомоечные и стиральные машины нуждаются в давлении не ниже 0,5-0,7 атмосфер.

Кроме того, устройство защищает насос от преждевременного износа. Без гидроаккумулятора оборудование будет включаться слишком часто. А это для него крайне нежелательно, ведь включение насоса чаще, чем 10 раз в минуту увеличивает его износ на 40%.

Система фильтров для очистки воды

Фильтры необходимы для скважин любого типа. Даже глубокие артезианские «выдают» воду с высоким содержанием железа, тяжелых металлов и других не полезных микроэлементов. Поэтому очистка такой воды необходима.

Подобрать нужный тип фильтра можно только после проведения анализа воды. Полноценная система очистки в максимальной комплектации будет выглядеть следующим образом:

1. Сетчатый фильтр грубой очистки. Ставится перед насосом и перед гидроаккумулятором.
2. Фильтр механической очистки. Устройство задерживает включения размером 80-100 мкм. Представляет собой колбу со сменным волокнистым наполнителем.
3. Блок аэрации. Насыщает кислородом проходящую через него воду.
4. Комплект специальных фильтров. Каждый из них устраняет излишки определенного элемента: железа, калия, натрия, солей и т.п.
5. Блок биологической защиты. Представляет собой угольный фильтр или ультрафиолетовый излучатель, которые устраняют из воды микроорганизмы.
6. Фильтр тонкой очистки. Останавливает включения размером до 5 мкм, что полностью избавляет жидкость от осадков и посторонних примесей.

В качестве дополнения может быть установлен фильтр с обратным осмосом, что позволяет получить питьевую воду высочайшего качества.

На рисунке схематично представлен один из вариантов сооружения водопровода из скважины (кликните для увеличения схемы)

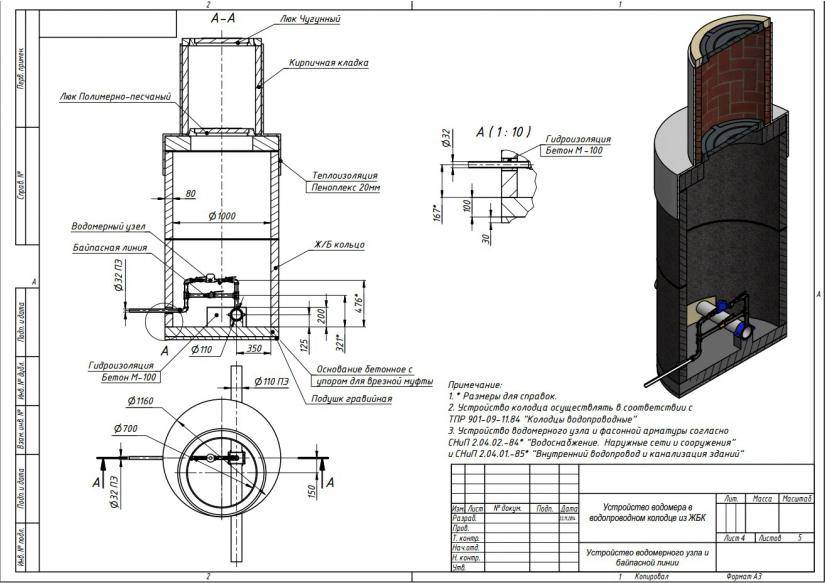

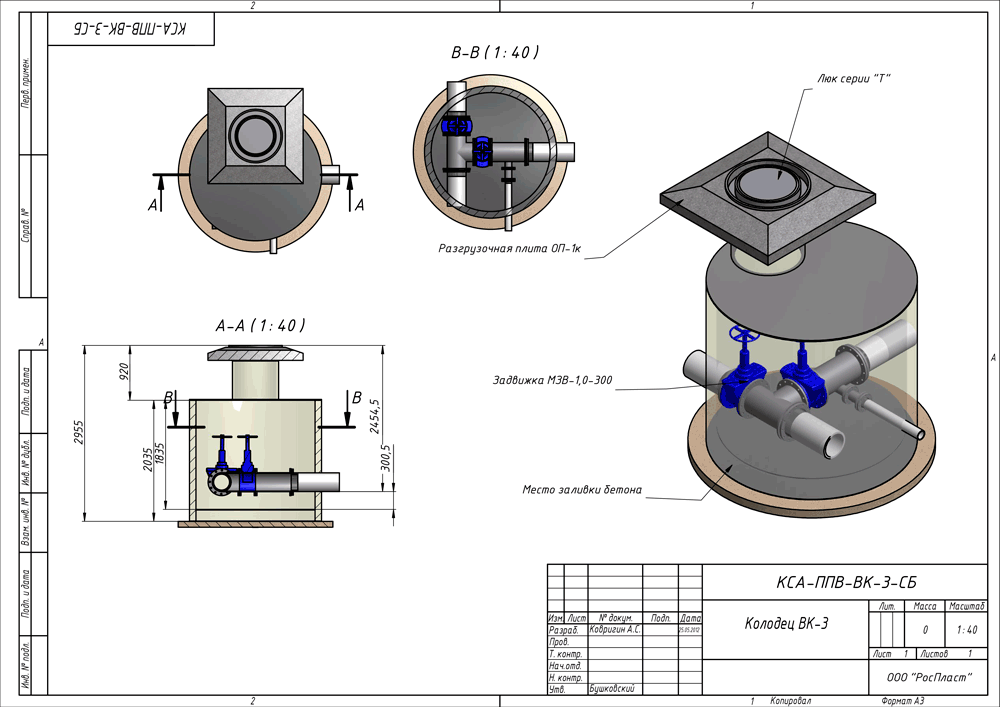

Монтаж водопроводных колодцев

Монтаж водопроводных колодцев является одной из важных задач в инженерии водоснабжения. Колодцы представляют собой специальные сооружения, предназначенные для обеспечения доступа к водопроводным системам, а также для осуществления технического обслуживания, ремонта и профилактики.

Основная цель монтажа водопроводных колодцев — обеспечение надежной и безопасной работы водоснабжения. Правильно спроектированный и установленный колодец способен обеспечивать доступ к системе водоснабжения, а также облегчать процесс управления и контроля за качеством воды.

Монтаж водопроводных колодцев включает в себя несколько этапов:

Выбор места для установки колодца

Важно учитывать проступление водопровода и возможность доступа для обслуживания и ремонта.
Разработка проекта колодца, включающего в себя все необходимые элементы: крышку, основание, стенки, лестницу и др.
Подготовка места для установки колодца: очистка от грунта, выравнивание поверхности, подготовка основания.
Установка колодца на подготовленное место. При этом необходимо следить за правильностью выравнивания конструкции, чтобы избежать проблем в будущем.
Монтаж водопровода и его подключение к колодцу.
Установка крышки колодца, обеспечивающей надежное покрытие и защиту от внешних воздействий.
Проведение испытательных работ и контроль качества установленного колодца.

Важно отметить, что монтаж водопроводных колодцев должен выполняться специалистами с опытом работы и знанием всех нормативных требований и правил безопасности. Неправильный монтаж может привести к проблемам в работе водоснабжения, а также к аварийным ситуациям

Поэтому перед проведением монтажных работ необходимо обращаться в специализированные организации, которые имеют все необходимые квалификации и лицензии для выполнения таких работ.

Этап второй. Подготавливаем все необходимое

Водоснабжение из деревянного колодца

Процедура строительства колодцев не нормируется никакими государственными положениями и стандартами. Классическое устройство формировалось не одно столетие, пока не обрело современный вид.

Чтобы сделать колодец своими руками, нужно подготовить:

• треногу из металлических уголков либо деревянных жердей;
• лебедку;
• лестницу веревочную;
• лопату;
• лом;
• материал для укрепления шахты.

Колодец из бетонных колец

Что касается последнего пункта, то самым перспективным материалом являются бетонные кольца. Они прочны (армируются стальными прутьям ø1 см и больше), долговечны (эксплуатационный срок составляет 50 лет), морозостойки и водонепроницаемы.

Наименование изделия	Высота х Толщина стенки, см	Диаметр внутренний, см	Масса, кг
КС-7−1	10х8	70	46
КС-7−1,5	15х8	70	68
КС-7−3	35х8	70	140
КС-7−5	50х8	70	230
КС-7−9	90х8	70	410
КС-7−10	100х8	70	457
КС-10-5	50х8	100	320
КС-10-6	60х8	100	340
КС-10-9	90х8	100	640
КС-12-10	100х8	120	1050
КС-15-6	60х9	150	900
КС-15-9	90х9	150	1350
КС-20-6	60х10	200	1550
КС-20-9	90х10	200	2300
КО-6	7х12	58	60
КС-7-6	60х10	70	250

Бетонные кольца могут быть:

• стеновыми (аббревиатура – КС), которые используются для обустройства горловины и подходят для всех типов колодцев;
• доборными – применяются в тех случаях, когда стандартные варианты не подходят, т. к. у этих нестандартные размеры;
• Ж/Б кольцами – используются для дренажных и канализационных колодцев, коммуникационных систем, газо- и водопровода.

Кольцо колодца

Есть и другие виды – с перекрывающей плитой, с дном, сборные и проч. Во избежание смещения колец после монтажа их оборудуют специальными пазами, которые предотвращают момент смещения.

После выбора места и подготовки всего необходимого можем приступать к строительству.

Сооружение колодца

Строительство колодца начинаем с выкапывания ямы. При этом её диаметр должен быть больше на полметра, чем диаметр колец. Это нужно для устройства уплотняющей засыпки из песка и гравия по периметру сооружения.

Оптимальными для шахтного сооружения считаются кольца диаметром 100 см и высотой 25-50 см. Конструкции большего размера сложно самостоятельно (без использования техники) опускать и поворачивать. Для облегчения копки и устройства колодца над ямой устанавливают треногу. С её помощью удобно поднимать землю и опускать бетонные кольца.

Копание ствола и установка колец

Работу ведут в таком порядке:

1. Копать яму удобней лопатой с коротким черенком, поскольку пространство очень тесное. Выкопав яму глубиной 50 см, производят монтаж первого кольца. Для его подъёма и опускания используют лебёдку. Под своим весом кольцо будет постепенно проседать.
2. Откопав ещё 25 см в глубину, выполняют монтаж следующего кольца. Между собой кольца соединяют металлическими скобками.
3. Таким образом продолжают вести работу по откопке ямы и установке колец до тех пор, пока не доберутся до водоносного горизонта – дно ямы начнёт заполняться мутной водой. Обычно на это уходит от 5 до 7 дней.

Сооружение водоприёмника и фильтра

Согласно СНиП все колодцы должны быть оборудованы фильтром. Это позволит эффективно очистить воду и сделать её пригодной для питья. Для устройства донного фильтра делают следующее:

1. Откачивают мутную воду со дна колодца.
2. Углубляют дно ямы на 150 мм. Хорошо разравнивают поверхность и убирают грязь.
3. Затем на дно высыпают чистый речной песок. Высота слоя равна 250 мм.
4. Сверху делают слой из мытого раствором хлорной извести щебня или гравия высотой 200 мм.
5. Последним слоем будет крупный мытый щебень. Его высота составляет 200 мм.

https://youtube.com/watch?v=_NZb2C7SmAQ

Гидроизоляция

Требования СНиП предусматривают обязательное устройство наружной и внутренней гидроизоляции ствола шахтного колодца. Для герметизации швов между железобетонными кольцами можно использовать специальные составы, жидкое стекло или приготовить смесь из клея ПВА и цемента.

Для лучшего проникновения смеси сначала все швы промазывают жидким раствором клея, а потом при помощи шпателя наносят более густую смесь.

Наружная гидроизоляция нужна для защиты от попадания талой воды, осадков и верховодки. Наружную поверхность бетонных колец обрабатывают приникающей гидроизоляцией. Иногда для этих целей используются два слоя рубероида с обмазкой мастикой. Некоторые мастера для наружной изоляции применяют полиэтиленовую плёнку. Её обматывают оголовок сооружения.

Вокруг верхних колец оставляют траншею глубиной 1,5-2 м и шириной 50 см, в которую плотно  утрамбовывают глину. Поднявшись на уровень поверхности земли, глиняный замок сооружают с уклоном от стенок колодца. Это позволит осадкам не собираться у сооружения. Для более эффективной гидроизоляции вокруг оголовка бетонируют отмостку.

Оголовок

Согласно СНиП оголовок колодца должен быть высотой не менее полуметра. Обычно его делают из тех же бетонных колец, но для повышения эстетической привлекательности сооружение обкладывают камнем, кирпичом, штукатурят или обшивают брусом.

Делая монтаж оголовка, не забудьте о таких важных моментах:

• Для сохранения чистоты воды обустройте крышу с хорошим свесом.
• На дверцу в крыше лучше повесить замок. Это защитит ваших любопытных детей от падения в колодец.

Как провести воду в дом из колодца: организация водоснабжения

Сброс воды из колодца осуществляется с помощью отводящего патрубка. В этом случае можно использовать ввод трубы ПНД в скважину. Чтобы протянуть трубу к зданию, необходимо сделать подземный трубопровод. Траншея выкапывается под определенным углом к ​​зданию.

Для определения глубины траншеи необходимо учитывать следующие параметры:

• время применения воды. Если водопроводная система будет использоваться зимой, то углубление должно быть не менее одного метра;
• уровень промерзания почвы. Эти знания актуальны, если вы планируете пользоваться водопроводом в течение всего года.

Зазор заполняется после установки насоса, прокладки электрического кабеля и дренажного канала.

В таблице представлены основные этапы организации водопровода от источника воды до дома.​

Фотография	Процесс
	В колодец опускается насос для откачки воды.
	От колодца до дома выкапывается траншея.
	Нагревательный кабель обмотан липкой лентой.
	В колодец вставляется труба, также она укладывается в траншею.
	В скважине установлено насосное оборудование.
	Труба входит в дом.
	Сразу делается выход для канализации. Также выкапывается траншея и укладывается труба с утеплителем.
	Разводка водопровода внутри дома.
	Установлены трубы горячей и холодной воды.

Вариант 1 — Установка накопительного бака

Есть некоторые правила, которые необходимо соблюдать при монтаже системы с накопительным баком:

• накопительный бак должен быть установлен как можно выше. Для этого подойдет чердак или верхний этаж. Бак необходимо утеплить, если чердак неотапливаемый;
• система должна быть дополнена насосом. Это устройство подключается вручную, также его работу можно автоматизировать;
• обязательно предусмотрите установку трубы, защищающей бак от перелива.

Подключение насосной станции к накопительному баку

Эта система удобна тем, что в доме создается значительный запас воды, который можно использовать, если, например, пропадет электричество. К недостаткам системы можно отнести небольшой напор в водопроводе.

Вариант 2 — Установка насосной станции

Также можно выбрать систему с насосной станцией, которая также имеет множество преимуществ. Это такое устройство, которое сочетает в себе гидроаккумулятор, реле управления конструкцией и насос.

В этом случае оборудование запускается при минимальном количестве воды в баке. Когда бак полный, реле выключает агрегат.

Вы можете собрать насосную станцию ​​самостоятельно или купить уже готовый вариант. Конструкция комплектуется поверхностными и погружными насосами

Выбирая подходящее оборудование, нужно обращать внимание на производительность и мощность модели, а также объем бака

Если вы планируете использовать систему постоянно, то лучше выбрать автоматизированное устройство. Когда станция используется только летом, подойдет вариант с ручным механизмом управления.

На схеме показаны основные элементы для подключения насосной станции

Виды колодцев, преимущества и недостатки

Стандартные колодцы

Стандартные водопроводные колодцы — это самый распространенный тип. Они состоят из кожуха и чугунной крышки. Их устанавливают на больших расстояниях друг от друга, чтобы обслуживать водопровод. Преимущества таких колодцев — надежность, долговечность и доступность. Недостаток таких колодцев — высокая стоимость установки.

Упрощенные колодцы

Упрощенные водопроводные колодцы — это бюджетный вариант стандартных колодцев. Они состоят из бетонной основы и крышки из полипропилена. Преимущества таких колодцев — низкая стоимость, легкость и простота монтажа. Но недостатком является менее долговечный материал крышки.

Компактные колодцы

Компактные водопроводные колодцы — это наиболее современный и эффективный тип. Они позволяют сэкономить место и ресурсы на установку. Компактные колодцы состоят из трех основных компонентов: крышки, кожуха и внутренней основы. Преимущества таких колодцев — компактность, прочность и экономия на монтаже. Недостатком может быть высокая стоимость.

• Преимущества:
  1. Надежность;
  2. Долговечность;
  3. Легкость в обслуживании;
  4. Компактность;
  5. Экономия на монтаже.
• Недостатки:
  1. Высокая стоимость установки;
  2. Недолговечность материала крышки упрощенных колодцев;
  3. Высокая стоимость компактных колодцев.

Какие существуют способы применения в системе водопровода

Отличительной особенностью пластиковых колодцев является то, что они могут использоваться в регионах как с холодными зимами, так и более мягкими, хорошо переносят землетрясения. Благодаря тому, что в процессе изготовления используются качественные материалы, конструкция из пластика обладает высокой степенью надежности, хорошо переносят резкие перепады температур, в том числе и механические воздействия.

Под влиянием подземных вод конструкция из железобетона со временем может смещаться относительно своей оси. По сравнению с ними, пластиковые конструкции будут оставаться на своем прежнем месте, несмотря ни на что, в том числе и при промерзании грунта. Это возможно только благодаря тому, что стыки колец отлично герметизированы. Поэтому в них ни при каких условиях не могут просачиваться грунтовые воды и грязь. Таким образом, возможно значительно сэкономить на их обслуживании.

Колодец в общей системе водопровода дома

Но сперва о том, неизменном, что осталось от прошлых требований в организации колодцев, которое пришло уже и в водопровод.

Что имеем и чем дорожим

Во-первых, так же, как и прежде нужно весьма шепетильно оформлять дно колодца – в совершенном варианте всецело удаляется целый ил и создаётся следующая многослойная структура:

• A – слой небольшого очень сильно утрамбованного песка;
• B – тут уже большой песок;
• C – слой шунгита, старого минерала, который владеет превосходными целебными и абсобирующими возможностями; такое использование этого камня довольно часто видится в организации колодцев издревле;

• D – слой высококачественного угля ; уголь кроме этого содействует увеличению качества воды и её защиты
• E – кварцевый большой песок;
• F – кремниевый гравий.

Во-вторых, нужно организовать на поверхности замечательный защитный глиняный замок, который предотвратит попадания вовнутрь талых и дождевых вод. Вид колодца с глиняным замком будет следующий:

• A – это прилегающая к колодцу основная часть глиняного замка;
• B – целый замок сооружается по всему периметру (лучше круглому, независимо от того, какой формы сам колодец) под маленьким наклоном вниз и расстоянием до ближней к колодцу не меньше полутора метров;
• C – по большей части замок складывается из хорошо утрамбованной смеси глины, песка и небольшого гравия;

Всё окружение колодца на рисунке представлено:

• D – оформление дна колодца;
• E – сам подземный водоносный слой;
• F – верхний водоупорный слой, довольно часто представляет собой смесь песка с камнями либо речными отложениями;
• G – направление дождевых потоков, так делается понятным, из-за чего замок должен делаться под наклоном от колодца и размером не меньше 1,5 метров.

В-третьих, сооружение замка (часть «А» рисунка «А») может сопровождаться созданием более важной защитой с применением гидроизоляции из пенопластовых блоков и полиэтиленовой плёнки

В-четвёртых, крайне полезно, не рассчитывая, что глиняный замок предотвратит проникновение воды с боков, соорудить боковые цементные фильтры, каковые известны трёх видов:

• A – прямой выход;
• B – косой выход, подъём во внутреннюю сторону колодца;

Пояснения к рисунку «В» – конфигурации цементных фильтров:

• основная мысль цементных фильтров пребывает в том, что как бы не хотелось защититься от сбора жидкости по бокам колодца, каких бы размеров ни был глиняный замок, этого сделать на 100% не удастся;
• исходя из этого, дабы вода всё-таки не застаивалась, ей позволяют уходить в колодец, но через намерено оборудованные фильтры в корпусе колодца.

Установка бетонного основания и днища колодца

Установка бетонного основания и днища колодца является одним из важных этапов процесса монтажа.

1. Подготовка места установки:

• Определите место установки колодца в соответствии с требованиями проекта и местными нормами;
• Очистите землю от растительности, камней и других препятствий;
• Определите глубину ямы и размеры основания в соответствии с размерами колодца и грунтовыми условиями;
• Разметьте место установки основания и днища колодца.

2. Установка бетонного основания:

1. Подготовьте опалубку для бетонирования основания колодца. Опалубка должна обеспечивать правильную форму и размеры основания;
2. Установите опалубку на место и закрепите ее прочно, чтобы она не двигалась во время бетонирования;
3. Залейте бетон в опалубку, равномерно распределите его по всей площади и разровняйте поверхность;
4. Обеспечьте нормальное время затвердевания бетона в соответствии с рекомендациями производителя;
5. Удалите опалубку после полного затвердевания бетона.

3. Установка бетонного днища:

1. Установите бетонное днище на подготовленное место и проверьте его горизонтальное положение;
2. При необходимости, воспользуйтесь прокладками или регулирующими устройствами для корректировки положения днища;
3. Закрепите бетонное днище на основании с помощью крепежных элементов, обеспечив прочное и надежное соединение;
4. Проверьте герметичность соединений между основанием и днищем, исправьте возможные дефекты.

Правильная установка бетонного основания и днища колодца является гарантией его прочности и долговечности. При выполнении работ необходимо соблюдать технологические требования и рекомендации производителя.
