Разновидности труб
Стальная водогапроводная труба изготавливается в соответствии с ГОСТ 3262-75. Изделия различаются:
- по основным техническим параметрам;
- по группам точности.
Сортамент
Основные размеры труб, имеющие существенное значение – это:
- диаметр. Внутренний диаметр или условный проход варьируется в пределах 6 – 150 мм. Наружный диаметр (иное название – условный диаметр) может составлять от 10,2 мм до 165 мм;
- толщина стенки. В зависимости от данного параметра трубы разделяются на три группы:
- легкие, имеющие минимальную толщину и отличающиеся невысоким запасом прочности. Сфера применения – трубопроводы с давлением не более 25 кгс/см²;
- обыкновение (средняя толщина), преимущественно использующиеся для водопроводов и отопления;
- усиленные (с максимальным показателем толщины), которые применяются для прокладки систем газоснабжения или иных коммуникаций в земле. Возможно применение при сооружении трубопроводов с внутренним давлением носителя более 32 кгс/см²;
Размеры
- длина. Трубы могут иметь:
- мерную длину в пределах 4 – 12 м;
- немерную длину, определяемую заказчиком;
- кратную длину с шагом в 5 мм.
Диаметр и толщина стенки водогазопроводной трубы определяют массу 1 м изделия. Типовые параметры представлены в таблице 1 ГОСТа 3262-75.
Типоразмеры труб
Группы точности
Оцинкованная труба ВГП различается по классу точности. Выделяют:
- изделия с обычной точностью, при изготовлении которых химсостав материала и механические параметры не нормируются. В большинстве случаев обычные трубы применяются для прокладки коммуникаций (водо- и теплоснабжение) в бытовых целях;
- изделия с повышенной точностью. Данная категория изготавливается только из материалов, имеющий определенный химический состав (ГОСТ 1050). Все механические параметры также четко нормируются соответствующими регулирующими актами.
Свойства стали
Трубы повышенной прочности преимущественно используются для сооружения трубопроводов, к которым предъявляются высокие требования по запасу прочности, а также для изготовления отдельных деталей для них.
Преимущества и недостатки
Традиционно используемые для систем водоснабжения стальные трубы стали вызывать множество нареканий в отношении коррозийной стойкости и долговечности конструкций.
Данные факты объясняют неоспоримые преимущества полимерной продукции по целому ряду свойств:
- Долговечность (25-50 лет).
- Высокая устойчивость по отношению к химическому воздействию.
- Гладкая внутренняя поверхность.
- Отсутствие на стенках отложений, оказывающих влияние на чистоту транспортируемой питьевой воды.
- Стойкость к коррозийным процессам.
- Малый вес и легкость монтажа конструкций.
- Теплоизоляционные свойства.
- Термостойкость.
- Низкая цена.
- Минимальные эксплуатационные затраты.
- Не требуют покраски и гидроизоляции.
- Хорошие звукоизоляционные качества
Недостатки:
- прочность стальных труб выше, чем у пластиковой арматуры;
- при прокладке наружных сетей открытым способом прямое воздействие ультрафиолета сокращает срок службы изделий;
- неармированный полимерный профиль имеет высокий коэффициент линейного удлинения;
- возможна диффузия кислорода в транспортируемые жидкости.
Таблица диаметров стальных и полимерных труб.
Наружный диаметр(Dh), трубы, в мм по ГОСТ и DIN / EN
Наружный диаметр трубы D, мм
Условный диаметр (Ду, Dy) – это номинальный размер (в миллиметрах) внутреннего диаметра трубы или его округленная величина, в дюймах.
Условный проход представляет собой округленный номинальный размер внутреннего диаметра. Округляется он всегда только в большую сторону. Определяется величина условного диаметра стальных труб ГОСТом 355-52.
- DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458
- Трубы стальные водогазопроводные — ГОСТ 3262-75
- Трубы стальные электросварные — ГОСТ 10704-91
- Трубы стальные бесшовные ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74(от 20 до 530 мм).
Металлопластиковые трубы для водопровода
Металлопластиковые трубы для водопровода
Металлопластиковая труба содержит три слоя: первый и третий это слой пластика, который покрывает второй слой тонкую металлическую трубу. Соединяются трубы из металлопластика фитингами: водная розетка, тройник, угловая муфта, соединительный, переходники на другие диаметры. Еще есть цанговые фитинги и пресс фитинги. Для монтажа труб необходимы надлежащие инструменты: разводные газовые ключи, ножницы для труб, которые можно заменить обычной ножовкой по металлу, пресс необходим в том случае, когда применяются пресс фитинги. Поэтому если вы хотите монтировать водопровод самостоятельно этот вид труб идеально подойдет в этом случае, потому что монтаж очень легок и прост и не требует специальных инструментов.
Габариты труб выражают в дюймах (1 и 1/2 , 1, 3/4, 1,2)
Плюсы:
- уровень гибкости достаточно высокий
- монтаж быстрый и легкий, не требует специальных инструментов
- для труб из металлопластика не характерно появление ржавчины и наростов
- для фиксации к стенам есть клипсы
- если фитинги без повреждений их можно использовать неоднократно.
Минусы:
- стоимость фитингов достаточно высокая
- гидроудары для этих труб небезопасны, из-за разницы сечения фитинга и трубы
- необходимо проверять соединения на герметичность два раз в год
- пресс фитинги используются только один раз.
Маркировка металлопластиковых труб
| Элемент маркировки | Значение |
| торговый знак фирмы | |
| 61171 м | Отметка длины |
| Tap water, central heating and floor heating | назначение (питьевая вода, центральное отопление, обогрев полов) |
| 16 х 2,0 mm | типоразмер |
| PE’Xc / AL / PE | структура (от внутреннего слоя трубы) |
| T max = 95°C | максимальная температура эксплуатации |
| Tipo A | вид сварки алюминиевой фольги (лазерная в стык) |
| DVGW: DM: UNI: UNE: KIWA: KOMO | обозначения сертификатов и их регистрационные номера |
| 70°C / 10 bar | параметры долговременной эксплуатации в соответствии с классами применения |
| Class 2 | класс применения в соответствии с сертификатами |
| MPC | завод изготовитель |
| 06.06.2006 | дата изготовления |
| LP 502 | номер линии |
Преимущества
Прочность с механической точки зрения
Стальные трубы можно использовать в тех ситуациях, когда трубопроводная сеть будет подвергаться наружному механическому воздействию. В случае необходимости сделать прокладку под напольным покрытием, трубы из стали станут наилучшим вариантом, опираясь на свойства прочности, так как все-таки у этих изделий по другим критериям имеется ряд недостатков.
водопроводные трубы для холодного водоснабжения
В случае перемещения жидкости внутри трубопровода при воздействии высокого давления стальное изделие с легкостью выдержит все испытания.
Например, после процесса насосной подкачки, а также во время его усиленной работы, трубопроводная линия подвержена такому неблагоприятному воздействию, как:
1. Вибрационные волны от электрического двигателя насосного прибора;
2. Достаточно сильным колебаниям давления во время отключения прибора.
Невысокая себестоимость
Стальная труба для водопровода является недешевым материалом для сооружения водопроводной конструкции. Но, при этом является одним из недорогих материалов. Нужно помнить, что для создания водопроводных линий зачастую применяют не то что можно недорого приобрести, а то, что имеется в закромах.
Упаковка трубы из металлопластика или полипропилена вряд ли у кого-то найдется в наличии, но труба из стали в большинстве случаев имеется у любого хозяина дома.
Широкий выбор арматурных элементов
Определенной формы соединитель для трубы из полипропилена для сооружения водопроводов часто приходится выискивать в строительных магазинах, в то время как обыкновенные колена и тройные соединительные узлы в свободном доступе находятся на любой полке строительного отдела.
Низкая величина изменения объема трубы
Это является важным нюансом, особенно в том случае, когда трубы для водопровода, будь то из стали или иных материалов, стягиваются или порываются густым цементным раствором. Применение изделия, которое может сильно расшириться в процессе нагрева, быстро образует на себе трещины и разломы.
Отрицательные стороны труб
Неустойчивы к коррозийным образованиям
К сожалению, сталь повержена ржавчине. Эта проблема актуально для каналов подачи холодной воды; взаимодействие влажных условий содержания посредством скопления конденсатных образований и атмосферный кислород образует губительное действие на трубу.
Сокращение прохода трубы
Труба из стали для холодного водопровода с годами подвергается зарастанию изнутри. Проходимость может уменьшиться до губительных показателей даже в течение нескольких лет.
Установка и разборка требует определенных затрат времени и сил
Соорудить стальную водопроводную конструкцию это непросто закрутить несколько гаек на соединительных узлах у труб из металлопластика или соединить с помощью паяльного прибора полипропиленовые элементы. В данном случае необходимо воспользоваться услугами профессионала в области сварки или самостоятельно создать на изделиях резьбовые участки. Что, в свою очередь, потребует приложения достаточной силы и использования специальных инструментов.
Достаточно тяжелые
Какой стальные трубы имеют вес, тому кто сооружает водопровод абсолютно все равно, но только до того времени когда их понадобится доставить по месту назначения и разгрузить их.
Естественно, на первом месте пьедестала недостатков стоит низкий уровень устойчивости к ржавчине. Вряд ли кому-то нужен будет трубопровод, который в течение небольшого отрезка времени придется менять.
Нужно учитывать, что первоначально после установки водопроводной линии из стали, после того как убедитесь в отсутствии течи, необходимо загрунтовать и окрасить изделие. Если отложить в долгий ящик, скопление конденсата на проводе подачи холодной воды помешает это произвести.
Радостно только то, что очистка от коррозийных образований обойдется недорого, а в случае самостоятельной очистки несложно. У обыкновенной трубы из стали есть альтернативные варианты, которые сохранят свойство механической прочности с одновременным отсутствием ряда недостатков.
водопроводные трубы металлические гофрированные
Разновидности и разнообразие материала
Пластиковая труба – понятие обобщенное, которое включает в себя различные материалы изготовления продукции.
Поливинилхлоридная пластиковая труба. Наибольшее распространение такой тип труб получил в использовании в собственных частных домах (канализация). Существует несколько оттенков – коричневый цвет используется как внешняя канализация, серый – для внутренней канализации. Наиболее распространенный диаметр, который имеет пластиковая канализационная или водопроводная труба, – 50 и 110 мм. Пластиковые трубы для канализации 50 мм из поливинилхлорида достаточно прочны, обладают стойкостью к активным химическим веществам, кратковременно выдерживают температуру воды до 90 градусов по Цельсию, постоянно предназначены для температуры, не превышающей 40 градусов по Цельсию. Эти параметры требуется учесть перед тем, как прокладывать канализационные или водопроводные коммуникации, предварительно утепляя или производя монтаж ниже крайнего нижнего уровня промерзания грунта, что весьма проблематично. Прочность, которой обладает поливинилхлорид, подразделяют на легкую, среднюю, тяжелую. Она имеет соответствующие аббревиатуры S2, S6, S8. Канализационная или водопроводная пластиковая труба, которая используется в частном доме и имеет диаметр 50 мм или 110 мм, чаще всего изготавливается легкой формации. Среднюю и тяжелую формацию имеют изделия, которые, как правило, подвержены сильным внешним или внутренним нагрузкам (укладка труб под проезжей частью, вода под большим давлением).
- Полипропиленовая пластиковая труба. Обладает повышенной прочностью. Вода при рабочей температуре достигает 80 градусов по Цельсию, кратковременно выдерживают 110 градусов по Цельсию, а давление – свыше 15 атмосфер! Кроме того, лучше, чем поливинилхлоридные трубы, переносят пониженные температуры жидкости. Поэтому часто используются как водопроводная канализация или слив. Канализационная пластиковая труба 50 и 110 мм – самый распространенный диаметр в применении. Соединение происходит, используя горючую сварку.
- Полиэтиленовая труба низкого давления и гофрированная пластиковая труба. Изготавливают из двух слоев полиэтилена. Верхний слой гофрированный, внутренний гладкий. Такая пластиковая труба может использоваться как вентиляция, но прокладка и вывод желательно выполнять под землей, для предотвращения механического воздействия. Полиэтиленовые трубы низкого давления достаточно прочные, способны выдерживать давление жидкости до 15 атмосфер, обладают устойчивостью к воздействию агрессивных химических моющих веществ. Недостатком является температура воды, которая не должна превышать 40 градусов по Цельсию. Диаметр выпускаемой продукции имеет широкий диапазон. Для монтажа в частном доме наиболее применимы размеры 50 и 110 мм. Соединение происходит с помощью сварки или электромуфты.
Особенности монтажа водопроводной трубы диаметром 50 мм
Типы водопроводных труб
Перед монтажом водопроводной трубы диаметром 50 мм необходимо определить ее тип. В зависимости от материала, из которого изготовлена труба, могут применяться различные методы монтажа. Например, металлические трубы можно сваривать или соединять фитингами, а пластиковые трубы склеивать или использовать соединительные муфты.
Выбор места монтажа
При выборе места монтажа водопроводной трубы диаметром 50 мм необходимо учитывать следующие моменты:
- прокладка трубы должна проходить по маршруту с минимальной нагрузкой на трубу;
- труба должна располагаться вдали от источников тепла, чтобы избежать деформации;
- необходимо предусмотреть возможность свободного доступа для ремонта и обслуживания трубы.
Монтаж трубы
Процесс монтажа водопроводной трубы диаметром 50 мм может быть осуществлен различными способами. Одним из наиболее распространенных является использование соединительных фитингов. Для этого необходимо:
- Измерить нужную длину трубы;
- Отрезать трубу под нужный размер;
- Оправить концы трубы специальным инструментом;
- Установить соединительный фитинг на конец трубы;
- Повторить процедуру для второго конца трубы;
- Соединить две подготовленные трубы вместе, используя соединительный фитинг.
Проверка качества монтажа
После монтажа необходимо проверить качество установки водопроводной трубы диаметром 50 мм. Для этого можно использовать специальное оборудование для детектирования утечек. Также можно визуально осмотреть соединения труб и убедиться в отсутствии деформаций и трещин.
Технические характеристики стальных водопроводных труб
Государственные стандарты ВГП касаются и таких технических характеристик, как длина и вес.
Согласно ГОСТу 3262 75, длина готовой продукции может варьироваться в пределах 4-12 м
Принимая во внимание данный параметр, этот вид продукции делят на 2 категории:
- мерная длина или кратная мерной — вся продукция в партии имеет один размер (допустимо отклонение величиной 10 см);
- немерная длина — в партии могут быть изделия разной длины (от 2 до 12 м).
Срез изделия для водопровода следует выполнять под прямым углом. Допустимым скосом торца называют отклонение на 2 градуса.
К оцинкованным изделиям предъявляют особые требования. Это цинковое покрытие должно быть сплошным толщиной не менее 30 мкм. На резьбе и торцах готового продукта могут быть области, не покрытые цинком. Места с пузырчатым покрытием и различные включения (окислы, гартцинк) категорически запрещены — такая продукция считается браком.
По толщине стенки изделия делятся на 3 вида:
Легкие трубы
Особенностью легких труб является малая толщина стенки. Из всех возможных разновидностей ВГП легкие виды этого сортового металлопроката обладают наименьшей толщиной. Этот показатель варьируется от 1,8 мм до 4 мм и напрямую зависит от наружного диаметра изделия.
Вес 1 метра в этом случае также характеризуется наименьшими показателями. Изделия с наружным диаметром 10,2 мм в количестве 1 м весит всего 0,37 кг. Выбирать тонкостенные изделия следует в том случае, если к объекту предъявляют повышенные требования в вопросах веса. Однако водоснабжение с применением такого металлопроката обладает ограниченной сферой применения. Давление жидкости в таких трубах должно быть не более 25 кг/кв.см. При маркировке изделия с легким весом обозначают буквой “Л”.
Обыкновенные трубы
У металлопроката этого типа обыкновенная толщина стенки. Этот показатель варьируется в пределах 2-4,5 мм. Основное влияние на эту характеристику оказывает диаметр изделия.
Обыкновенные стальные трубы считаются наиболее распространенными, их следует выбирать в тех случаях, когда к прокладыванию водопровода не предъявляют каких-либо особых требований.
В списке преимуществ этого сорта металлопроката следует назвать:
- оптимальный вес — в сравнении с толстостенными такие изделия позволяют сократить общий вес готовой конструкции;
- допустимое давление имеет такой же показатель, как и для тонкостенных (25 кг/кв.м), однако здесь допустимы гидравлические удары;
- средняя стоимость — достигается за счет весового показателя.
При маркировке специального обозначения трубы обыкновенной нет. Буквенное обозначение присвоено только легкой и усиленной продукции.
Усиленные трубы
К изделиям такого типа относят те стальные трубы, которые обладают повышенной толщиной стенки — от 2,5 мм до 5,5 мм. Вес такой готовой конструкции будет сильно отличаться от весовой категории конструкции из легких и даже из обыкновенных изделий.
Однако у таких водогазопроводных систем есть и преимущество — они подходят для объектов с высоким давлением (до 32 кг/кв.см). При маркировке таких труб используется обозначение “У”.
Трубы под резьбу
Качество стальных труб с резьбой контролируется ГОСТом 6357 и должно полностью соответствовать классу точности B.
Для достижения высокого качества изделий резьба должна отвечать нескольким важным требованиям:
- быть четкой и чистой;
- не допускается присутствие заусенцев и рванин;
- на нитках резьбы может присутствовать небольшое количество черноты (если профиль резьбы уменьшается не более чем на 15%);
- согласно ГОСТу, на резьбе могут быть сорванные или неполные нитки (их общая длина не должна превышать 10% от общей);
- газоводопроводная труба может обладать резьбой, полезная длина которой сокращена на 15%.
Труба металлическая 50 мм — технические характеристики всех видов, ГОСТы и сортамент
Для создания трубопроводов нужно использовать качественные составляющие. Труба стальная с наружным диаметром 50 мм — одна из самых популярных. Ее применяют для решения самых различных задач. Она подходит для обеспечения защиты силовых проводов и в целях подачи жидкостей и газов.
Кроме того, эту продукцию широко используют при изготовлении самолетов и машин. В бытовых целях рассматриваемые изделия подходят для обустройства контуров отопления и водоснабжения. Минусы продукции заключаются в невысокой устойчивости к коррозийным процессам, способности промерзать и образовании отложений внутри.
Размеры и диаметр
При выборе диаметра следует руководствоваться принципом «чем дальше от ввода воды в дом, тем тоньше труба». При этом в квартире обычно все трубные изделия монтируются одного размера в поперечнике. Протяженность водопровода в ней от стояка до сантехнических приборов не слишком велика. В этом случае спланировать разводку трубопроводов под ХВС и ГВС несложно, схему можно вполне накидать самостоятельно.
Схема разводки внутридомового водопровода
Для коттеджа в несколько этажей и с большим количеством сантехники проект водопроводной системы обязательно следует заказывать у специалиста. Здесь лучше довериться профессионалу, способному грамотно произвести нужные расчеты труб по всем параметрам. Иначе потом можно получить ситуацию, когда при открытии крана на кухне вода не будет из-за отсутствия напора течь в ванной комнате.
Как рассчитать диаметр труб
Для внутридомовой разводки по диаметру трубы для водопровода чаще всего используются с внутренним сечением в 15–32 мм. Меньше устанавливать не рекомендуется, трубопровод будет шуметь либо напор окажется слишком низким. Для уличного участка от коттеджа до скважины или централизованной водопроводной магистрали поселка принято применять изделия побольше – в 32–50 мм.
Монтаж
Собрать трубопровод из трубок ПНД можно несколькими способами:
- Электросварное соединение с помощью фитингов. Для проведения монтажных работ нужен специальный сварочный аппарат, соединительные детали. Позволяет обеспечить герметичность швов.
- Компрессионные соединения с помощью фитингов. На торцах труб закрепляются детали, которые стыкуются болтами, гайками с резиновой уплотнительной прокладкой.
- Раструбное соединение. Применяется для сборки безнапорных трубопроводов. Возможно только при наличии специальных раструбов на трубках.
Технические трубы из полиэтилена низкого давления применяются для сборки разных трубопроводов. Благодаря низкой цене, техническим характеристикам, они востребованы у покупателей.
Таблица диаметров водопроводных труб
Трубы квалифицируются по наружной величине, которая указывается производителем. Для определения внутреннего диаметра понадобится от наружной величины вычесть двойное значение толщины стенки. Однако изделия из чугуна и стали маркируются по внутреннему диаметру, с учетом их пропускной способности. Это следует помнить при использовании в одной системе изделий из различных материалов. Рассмотрим несколько примеров.
Стальная труба 76х3 подразумевает:
- наружный диаметр изделия 76 мм;
- толщина стенки 3 мм;
- внутренний проход будет составлять 70 мм.
Вычисление произошло следующим образом: 76 — (3х2) = 70 мм.
2 пример. Труба из меди 1» подразумевает наружную толщину 1 дюйм, либо 25,4 мм.
Стыковка изделий из различного материала применяются фитинги. Для соединения металлической и пластиковой трубы фитинги будут иметь с одной стороны пластик, который позволит произвести качественную пайку, а с другой — резьбу для надежного резьбового соединения
Для этого необходимо обратить внимание на размер резьбы и ее шаг. При соединении с чугуном применяются раструбы и специальные уплотнители
Пластик между собой можно спаять, металл варится электро, газосваркой.
Стальные
Таблица размеров стальных труб
При монтаже со стальными изделиями их выбор осуществляется по внешнему диаметру трубы водопроводной системы. Согласно требованиям ГОСТ 10704–91 — делятся на группы:
- крупного диаметра – от 508 мм;
- среднего – 114-530 мм;
- мелкого – до 114 мм.
В домашнем водопроводе наиболее востребованными являются изделия с малой величиной. Средний — в городском водопроводе. Большой — для магистральных нефтепроводов, газопроводов. К наиболее востребованным изделиям относятся:
- ½» — 12,7 мм;
- ¾» — 19,0 мм;
- 1» — 25,4 мм;
- 1½» — 38,1 мм.
Специалисты, ежедневно занимающиеся укладкой и ремонтом водопровода эти величины знают наизусть, другие — смотрят в таблицах.
Чугунные
Таблица размеров чугунных труб
Эти изделия используются при укладке уличных водопроводных сетей. В помещении их применение ограничено. Они обладают долговечной эксплуатацией, повышенной прочностью. Однако являются хрупкими, боятся ударных воздействий. К недостаткам можно отнести значительный вес и большую стоимость. Размер трубы для такого водопровода считается по внутренней пропускной способности изделия.
Пластиковые
Современные технологии позволяют производить качественный пластик, который обладает достаточной прочностью, небольшим весом, не поддается коррозии и является экологически чистым материалом. Благодаря этим характеристикам он вытесняет из строительного рынка металл и чугун, его себестоимость значительно ниже этих материалов. Наиболее популярными материалами являются:
Таблица размеров пластиковых труб
- полиэтилен — является самым дешевым вариантом, применяется для технического водоснабжения в подсобных помещениях;
- полипропилен — требует специальное оборудование для пайки, хорошо подходит для холодного водоснабжения в доме;
- металлопластик — относится к самым качественным в данном сегменте, используется в холодном и горячем водоснабжении внутри помещения.
Размер этих изделий оставляет желать лучшего. Проблема в том, что каждый производитель самостоятельно устанавливает размерную сетку. Следовательно, при сборе пластикового водопровода желательно закупать все комплектующие у одного производителя. Либо придется производить замеры каждого изделия. Несмотря на это, пластиковые трубопроводы отличаются своими рабочими характеристиками и пользуются большой популярностью, особенно при прокладке разводки воды внутри помещения.
Размерные характеристики труб
Современный водопровод представляет собой достаточно сложную конструкцию, важным элементом которой являются трубы. Наиболее востребованными считаются металлопластиковые, стальные и медные трубы. Основными физическими характеристиками, определяющими размер труб для водопровода, являются:
- Внутренний диаметр – единая характеристика для узлов и труб водопроводной системы. Внутренний диаметр должен быть одинаков как для соединяемых труб, так и для соединяющих их фитингов.
- Диаметр условного прохода – номинальная величина, измеряемая в миллиметрах, используемая при монтаже водопроводных труб.
- Толщина стенки.
- Длина трубы.
Dy – внутренний диаметр, S – толщина стенки трубы

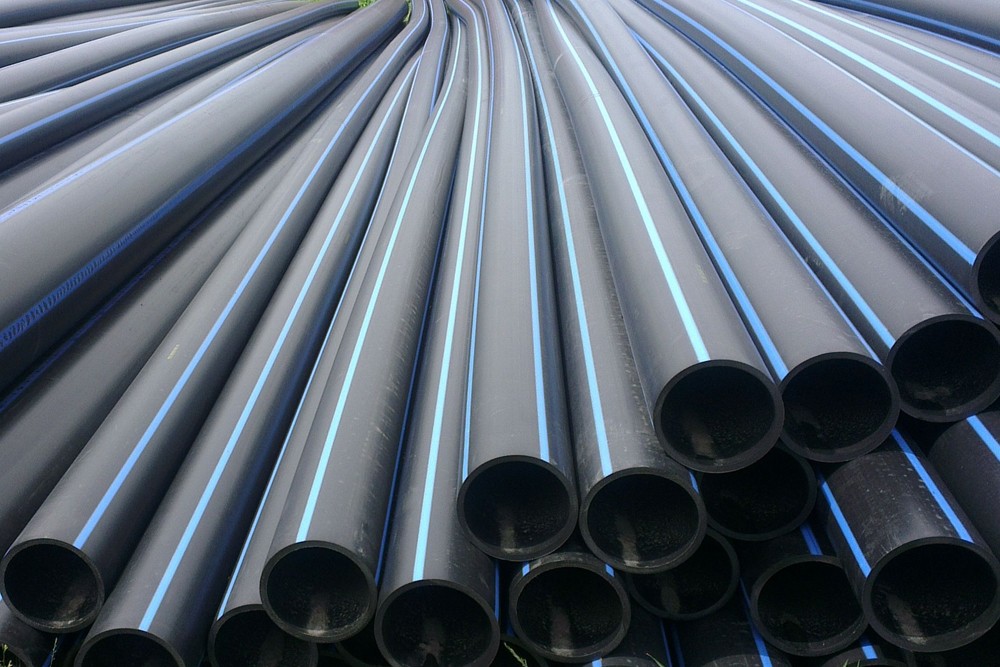

Важно правильно подобрать диаметр пластиковых труб для водопровода, в противном случае вы можете столкнуться с постоянными шумами и неполадками в водопроводе. Это связано с турбулизацией потока, процессом который возникает в результате использования труб небольшого диаметра
