Стальные муфты
Стальные муфты соединительные имеют большую популярность. Их можно использовать как для соединения составляющих трубопровода, так и для устранения свищей, трещин и других подобных повреждений.
Стальные муфты можно применять не только для монтажа трубопровода, но и для его ремонта
Данные изделия делятся на два вида: резьбовые и компрессионные.
Резьбовые фитинги
Резьбовые соединители представляют собой самый простой цилиндр, имеющий резьбу. С помощью этой резьбы и закрепляются составляющие трубопровода. Фитинг обеспечивает высокую надёжность, а при установке можно не бояться повредить изделие – оно достаточно устойчиво к механическим воздействиям. Минус у таких деталей один – если они используются на холодном водопроводе, со временем под воздействием конденсата резьбы прилипают друг к другу, что очень осложнит возможную разборку в будущем. Во избежание таких последствий изготавливаются фитинги из чугуна или латуни – они не подвергаются подобным явлениям. Монтаж прост – следует просто ввинтить два участка трубопровода в резьбу соединителя.
Бывает такое, что при установке и разборке нет возможности вращать трубу. В этом случае используют специальные муфты со сгоном.
Монтаж таких соединений проводится по следующим шагам.
- Контргайку и муфту нужно накрутить на длинную резьбу сгона.
- Короткую резьбу нужно вкрутить в муфтовый вентиль, другой фитинг, и т. п. Обмотать соединение льном.
- Далее следует подмотать наружную резьбу трубы со стороны длинной резьбы сгона.
- Нужно согнать на трубу муфту по длинной резьбе сгона.
- Вслед за муфтой сгоняется контргайка. Тут тоже необходимо обмотать соединение льном.
Таким образом получается надёжное и долговечное соединение стального трубопровода.
Компрессионные фитинги
Подобные соединители являются универсальным решением в тех случаях, когда резьбы на трубе нет, или она сгнила, или нарезать её нецелесообразно. При правильной установке такие фитинги обеспечат высокую герметичность соединения.
Муфты компрессионного типа устанавливают в тех случаях, когда нет возможности применить резьбовый фитинг
Как и в случае с другими муфтами для соединения труб, имеется много разновидностей компрессионных деталей, что позволяет использовать фитинг как переходник с одного диаметра или материала на другой. Кроме того, компрессионные стальные соединители могут иметь резьбу на одной из сторон для подключения вентилей, труб с резьбой и т. д.
Такие фитинги также часто называют Gebo.
Монтаж в этом случае проводится достаточно быстро. Ещё одно преимущество подобных изделий – соединение легко разобрать в любой момент.
Устанавливаются они так.
- С трубы нужно срезать резьбу (для случаев, когда резьба испортилась и нельзя использовать резьбовой фитинг).
- Зачистить участок трубы в месте предполагаемого соединения от краски и прочего.
- Затем надеваются детали фитинга в таком порядке: накидная гайка (на трубу), обжимное кольцо (конусом к гайке), прижимное металлическое кольцо, резиновое кольцо (конусом от гайки), корпус муфты (на трубу). Не стоит вдавливать трубу в фитинг до упора, лучше оставить небольшой запас — около 5 мм.
- Закрутить накидную гайку. Следует держать одним ключом корпус соединителя, а вторым закручивать гайку.
После установки следует проверить, не подтекает ли стык. Если это случилось – значит, поверхность была зачищена плохо и герметичности в этом стыке нет.
Подобные соединения бывают очень полезны при ремонте старых трубопроводов. Дело в том, что сварка при этом может быть недолговечным решением: в результате сваривания неисправность может появиться в другом месте.
Таким образом, соединительная муфта для трубы – универсальное и очень удобное средство для соединения всех разновидностей труб и создания разнообразных переходов на другие диаметры или материалы.
Технические характеристики стальных водопроводных труб
Государственные стандарты ВГП касаются и таких технических характеристик, как длина и вес.
Согласно ГОСТу 3262 75, длина готовой продукции может варьироваться в пределах 4-12 м
Принимая во внимание данный параметр, этот вид продукции делят на 2 категории:
- мерная длина или кратная мерной — вся продукция в партии имеет один размер (допустимо отклонение величиной 10 см);
- немерная длина — в партии могут быть изделия разной длины (от 2 до 12 м).
Срез изделия для водопровода следует выполнять под прямым углом. Допустимым скосом торца называют отклонение на 2 градуса.
К оцинкованным изделиям предъявляют особые требования. Это цинковое покрытие должно быть сплошным толщиной не менее 30 мкм. На резьбе и торцах готового продукта могут быть области, не покрытые цинком. Места с пузырчатым покрытием и различные включения (окислы, гартцинк) категорически запрещены — такая продукция считается браком.
По толщине стенки изделия делятся на 3 вида:
- легкие;
- обыкновенные;
- усиленные.
Легкие трубы
Особенностью легких труб является малая толщина стенки. Из всех возможных разновидностей ВГП легкие виды этого сортового металлопроката обладают наименьшей толщиной. Этот показатель варьируется от 1,8 мм до 4 мм и напрямую зависит от наружного диаметра изделия.
Вес 1 метра в этом случае также характеризуется наименьшими показателями. Изделия с наружным диаметром 10,2 мм в количестве 1 м весит всего 0,37 кг. Выбирать тонкостенные изделия следует в том случае, если к объекту предъявляют повышенные требования в вопросах веса. Однако водоснабжение с применением такого металлопроката обладает ограниченной сферой применения. Давление жидкости в таких трубах должно быть не более 25 кг/кв.см. При маркировке изделия с легким весом обозначают буквой “Л”.
Обыкновенные трубы
У металлопроката этого типа обыкновенная толщина стенки. Этот показатель варьируется в пределах 2-4,5 мм. Основное влияние на эту характеристику оказывает диаметр изделия.
Обыкновенные стальные трубы считаются наиболее распространенными, их следует выбирать в тех случаях, когда к прокладыванию водопровода не предъявляют каких-либо особых требований.
В списке преимуществ этого сорта металлопроката следует назвать:
- оптимальный вес — в сравнении с толстостенными такие изделия позволяют сократить общий вес готовой конструкции;
- допустимое давление имеет такой же показатель, как и для тонкостенных (25 кг/кв.м), однако здесь допустимы гидравлические удары;
- средняя стоимость — достигается за счет весового показателя.
При маркировке специального обозначения трубы обыкновенной нет. Буквенное обозначение присвоено только легкой и усиленной продукции.
Усиленные трубы
К изделиям такого типа относят те стальные трубы, которые обладают повышенной толщиной стенки — от 2,5 мм до 5,5 мм. Вес такой готовой конструкции будет сильно отличаться от весовой категории конструкции из легких и даже из обыкновенных изделий.
Однако у таких водогазопроводных систем есть и преимущество — они подходят для объектов с высоким давлением (до 32 кг/кв.см). При маркировке таких труб используется обозначение “У”.
Трубы под резьбу
Качество стальных труб с резьбой контролируется ГОСТом 6357 и должно полностью соответствовать классу точности B.
Для достижения высокого качества изделий резьба должна отвечать нескольким важным требованиям:
- быть четкой и чистой;
- не допускается присутствие заусенцев и рванин;
- на нитках резьбы может присутствовать небольшое количество черноты (если профиль резьбы уменьшается не более чем на 15%);
- согласно ГОСТу, на резьбе могут быть сорванные или неполные нитки (их общая длина не должна превышать 10% от общей);
- газоводопроводная труба может обладать резьбой, полезная длина которой сокращена на 15%.
Полиэтилен
Что это?
Полиэтилен — это высокомолекулярный материал, который широко применяется в различных областях, включая производство водопроводных труб диаметром 32 мм.
Преимущества полиэтиленовых труб
- Прочность: полиэтиленовые трубы обладают высокой прочностью на растяжение и на изгиб, что позволяет установить их даже в сложных условиях.
- Эластичность: данный материал не рушится при различных температурных изменениях и других неблагоприятных воздействиях, при этом они сохраняют свою форму и размер.
- Долговечность: полиэтилен имеет способность к самоустановке, и отличается высокой стойкостью к химическим веществам и износу, что делает его особенно привлекательным для применения в водопроводных сетях.
Применение полиэтиленовых труб
Полиэтиленовые трубы широко применяются в различных областях, в том числе для создания системы водоснабжения и канализации, благодаря своим высоким техническим характеристикам и удобству монтажа.
Сравнение с другими материалами
| Материал | Прочность, МПа | Температурный диапазон, °C | Срок службы, лет |
|---|---|---|---|
| Сталь | 400-500 | -40 до +80 | 20-30 |
| Чугун | 150-250 | -10 до +80 | 50-70 |
| Пластик | 25-40 | -40 до +60 | 10-15 |
| Полиэтилен | 25-40 | -40 до +60 | 50-100 |
Как видно из таблицы, полиэтиленовые трубы обладают некоторыми преимуществами по сравнению с другими материалами, такими как сталь, чугун и пластик. Они более долговечны, прочны и устойчивы к химическим воздействиям.
Размеры и диаметры стальных труб
Геометрические размеры труб определяются следующими характеристиками:
- — внешний диаметр;
- — толщина стенки;
- — соотношение внешнего и внутреннего диаметров;
- — длина.
Сортамент труб (доступные размеры, технические условия производства и применения стальных труб) нормируются государственными стандартами ГОСТами). ГОСТы разрабатываются с учетом технологии изготовления труб и используемых в производстве сталей.
На рынке СНГ принято указывать размеры труб в мм (миллиметрах), но можно также встретить размеры труб в дюймах. Последние чаще всего указываются для труб импортного производства. Длина трубного проката измеряется в метрах.
Критерии выбора водопроводной трубы диаметром 32 мм
1. Материал
При выборе материала водопроводной трубы диаметром 32 мм необходимо учитывать качество воды и особенности среды, через которую она будет протекать. Например, для труб, через которые будет протекать жесткая и агрессивная среда, лучше выбирать трубы из нержавеющей стали или из ПВХ с добавлением резины.
2. Давление
Важным критерием является давление, которое выдерживает труба диаметром 32 мм. Максимальное давление зависит от материала, толщины стенок трубы и условий эксплуатации. При выборе трубы необходимо учитывать максимальное давление на участке водопровода.
3. Прочность и долговечность
Очень важно учитывать прочность и долговечность водопроводной трубы диаметром 32 мм, так как она должна выдерживать большие нагрузки и давления на протяжении многих лет. В этом случае рекомендуется выбирать маркированные производители и известные бренды
4. Соответствие стандартам
При выборе водопроводной трубы диаметром 32 мм необходимо учитывать ее соответствие стандартам и нормам. Только такая труба гарантирует, что она безопасна и не представляет угрозы для здоровья.
| Критерий выбора | Рекомендации |
|---|---|
| Материал | Выбирать материал в зависимости от особенностей среды, через которую протекает вода |
| Давление | Учитывать максимальное давление на участке водопровода |
| Прочность и долговечность | Выбирать маркированные производители и известные бренды |
| Соответствие стандартам | Учитывать соответствие трубы стандартам и нормам безопасности |
Технология монтажа
Монтаж ПНД труб для водопровода диаметром 32 мм является процессом, требующим точности и соблюдения определенной технологии. В этом разделе рассмотрим ключевые моменты технологии монтажа таких труб.
1. Подготовка места монтажа
Перед началом монтажа необходимо провести подготовку места, где будет установлен водопровод. Это включает очистку от мусора и посторонних предметов, а также проведение разметки для определения точного местоположения трубопровода.
2. Закладка трубы
Для монтажа ПНД труб необходимо закопать и уложить трубопровод по определенной глубине. Рекомендуется соблюдать правило, согласно которому глубина заложения трубы должна быть равна диаметру трубы плюс 20 см.
3. Соединение труб
Соединение ПНД труб диаметром 32 мм осуществляется с помощью фитингов или сварки. Фитинги обеспечивают надежное соединение труб и уплотнение, что исключает возможность протечек. При использовании сварки необходимо следить за правильной температурой и временем нагрева, чтобы не повредить материал трубы.
4. Проведение гидравлического испытания
После монтажа трубопровода необходимо провести гидравлическое испытание. Это позволяет выявить возможные протечки и проверить надежность всей системы. Для проведения испытания используют специальное оборудование и вода под определенным давлением.
5. Закрытие рва
По завершении монтажа и проведения испытаний следует закрыть рвы, в которых закладывался трубопровод. Это включает восстановление дорожного покрытия и возврат территории в прежний вид.
6. Расстановка указателей и знаков
Чтобы обеспечить безопасность и удобство эксплуатации водопровода, необходимо установить указатели и знаки, указывающие на наличие трубопровода и его характеристики. Это помогает избежать повреждений системы при проведении земляных работ.
Технология монтажа ПНД труб для водопровода диаметром 32 мм предусматривает последовательность действий, которые необходимо выполнять с аккуратностью и соблюдением всех правил и нормативов.
Преимущества
Прочность с механической точки зрения
Стальные трубы можно использовать в тех ситуациях, когда трубопроводная сеть будет подвергаться наружному механическому воздействию. В случае необходимости сделать прокладку под напольным покрытием, трубы из стали станут наилучшим вариантом, опираясь на свойства прочности, так как все-таки у этих изделий по другим критериям имеется ряд недостатков.
водопроводные трубы для холодного водоснабжения
В случае перемещения жидкости внутри трубопровода при воздействии высокого давления стальное изделие с легкостью выдержит все испытания.
Например, после процесса насосной подкачки, а также во время его усиленной работы, трубопроводная линия подвержена такому неблагоприятному воздействию, как:
1. Вибрационные волны от электрического двигателя насосного прибора;
2. Достаточно сильным колебаниям давления во время отключения прибора.
Невысокая себестоимость
Стальная труба для водопровода является недешевым материалом для сооружения водопроводной конструкции. Но, при этом является одним из недорогих материалов. Нужно помнить, что для создания водопроводных линий зачастую применяют не то что можно недорого приобрести, а то, что имеется в закромах.
Упаковка трубы из металлопластика или полипропилена вряд ли у кого-то найдется в наличии, но труба из стали в большинстве случаев имеется у любого хозяина дома.
Широкий выбор арматурных элементов
Определенной формы соединитель для трубы из полипропилена для сооружения водопроводов часто приходится выискивать в строительных магазинах, в то время как обыкновенные колена и тройные соединительные узлы в свободном доступе находятся на любой полке строительного отдела.
Низкая величина изменения объема трубы
Это является важным нюансом, особенно в том случае, когда трубы для водопровода, будь то из стали или иных материалов, стягиваются или порываются густым цементным раствором. Применение изделия, которое может сильно расшириться в процессе нагрева, быстро образует на себе трещины и разломы.
Отрицательные стороны труб
Неустойчивы к коррозийным образованиям
К сожалению, сталь повержена ржавчине. Эта проблема актуально для каналов подачи холодной воды; взаимодействие влажных условий содержания посредством скопления конденсатных образований и атмосферный кислород образует губительное действие на трубу.
Сокращение прохода трубы
Труба из стали для холодного водопровода с годами подвергается зарастанию изнутри. Проходимость может уменьшиться до губительных показателей даже в течение нескольких лет.
Установка и разборка требует определенных затрат времени и сил
Соорудить стальную водопроводную конструкцию это непросто закрутить несколько гаек на соединительных узлах у труб из металлопластика или соединить с помощью паяльного прибора полипропиленовые элементы. В данном случае необходимо воспользоваться услугами профессионала в области сварки или самостоятельно создать на изделиях резьбовые участки. Что, в свою очередь, потребует приложения достаточной силы и использования специальных инструментов.
Достаточно тяжелые
Какой стальные трубы имеют вес, тому кто сооружает водопровод абсолютно все равно, но только до того времени когда их понадобится доставить по месту назначения и разгрузить их.
Естественно, на первом месте пьедестала недостатков стоит низкий уровень устойчивости к ржавчине. Вряд ли кому-то нужен будет трубопровод, который в течение небольшого отрезка времени придется менять.
Нужно учитывать, что первоначально после установки водопроводной линии из стали, после того как убедитесь в отсутствии течи, необходимо загрунтовать и окрасить изделие. Если отложить в долгий ящик, скопление конденсата на проводе подачи холодной воды помешает это произвести.
Радостно только то, что очистка от коррозийных образований обойдется недорого, а в случае самостоятельной очистки несложно. У обыкновенной трубы из стали есть альтернативные варианты, которые сохранят свойство механической прочности с одновременным отсутствием ряда недостатков.
водопроводные трубы металлические гофрированные
Отличия и сферы применения полиэтилена и полипропилена
В современных внутридомовых инженерных системах водоснабжения, отопления, канализации все реже можно увидеть металлические трубы. Их практически вытеснили полимерные аналоги: трубы из полиэтилена, полипропилена, поливинилхлорида, полибутена.
Чаще используются первые два вида – полиэтилен (ПЭ) и полипропилен (ПП). Трубы из них получают весомые преимущества по сравнению с металлическими: они легче по весу, что облегчает монтаж и транспортировку, не подвержены коррозии, и выдерживают высокие температуры.
При выборе труб учитываются химические, физические и эксплуатационные свойства обоих типов.
Основные характеристики
При выборе труб для пластикового водопровода следует ориентироваться на технические характеристики изделий. Существует прямая зависимость технических свойств и особенностей полимерных труб от материала их изготовления. Для производства полимерных стройматериалов используется различные виды сырья, имеющие разные температурные, весовые и прочностные характеристики
Температура носителя
Пластиковый водопровод может применяться как для подвода холодной, так для и горячей воды, Однако не все виды пластика предназначены для горячего водоснабжения.
| Вид пластика | Предельные значения температуры теплоносителя, град С | |
| Поливинилхлорид (ПВХ) | 0 градусов | Не более 30 град |
| Полипропилен | 0 градусов | Не более 95 град |
| Полиэтилен | 0 градусов | +45 град |
| Металлопластик | 0 градусов | +95 град. |
В приведенной таблице, составленной на основании рекомендаций заводов — изготовителей, можно сделать вывод, что область использования пластика для горячей воды ограничена техническими свойствами исходного материала.
Вес
Среди основных технических характеристик водопроводных труб, предназначенных для водоснабжения, важным критерием является их вес. Известно, что малый вес по сравнению с металлическим водопроводом – это одно из главных преимуществ пластиковой коммуникации
При прокладке водопровода по стенам или под потолком, важно знать: сколько будет весит трубная разводка и сможет ли конструкция стены или потолка выдержать данную нагрузку. Если нет под руками справочника по пластиковым водопроводным материалам, то для подсчета веса можно воспользоваться следующими правилами:
- Показатель веса находится в прямой зависимости от диаметра и толщины ее стенок. Например, один погонный метр трубного изделия из пластика диаметром 16 мм равен 100 гр. В настоящий момент нет строгих стандартов веса и при покупке вес изделия можно увидеть в прилагаемом сертификате.
- Формула подсчета для самостоятельного определения веса полимерных трубных изделий: вес в килограммах 1 м. пог. пластиковой трубы =((Дн – Т)/40,55)*Т, где Дн – наружный диаметр, Т — толщина стенки, 40,55 – постоянная константа.
Есть еще один способ узнать ориентировочное весовое значение: определить объем трубы в м3 и умножить на постоянный коэффициент 950.
Прочность
Показатели прочности особенно актуальны для пластиковых труб укладываемых в землю. Они эксплуатируются в условиях внутреннего высокого давления водяного потока и внешней нагрузки от большого объема грунта. Производители предлагают использовать для таких видов водопроводных инженерных сетей изделия с более высокими показателями по прочности, но и цена на такие стройматериалы будет намного выше, чем у обычных пластиковых.
Таблица диаметров труб для водопровода
От выбора размера труб для водопровода зависит пропускная способность всей системы подачи воды. Для каждого вида полимерных трубных изделий существуют свои нормы и стандарты с разными толщинами стенок.
| Разновидность | ГОСТ | Условия применения | Допустимый диаметр, мм | Толщина стенок, мм |
| Поливинилхлоридные (ПХВ) | Р 51613-2000 3241202913 | Подвод к ванне и раковине | От 10 до 315 | От 1,6 до 6 |
| Подвод к унитазу | От 15 до 315 | |||
| Подвод к стиральной машине | От 15 до 315 | |||

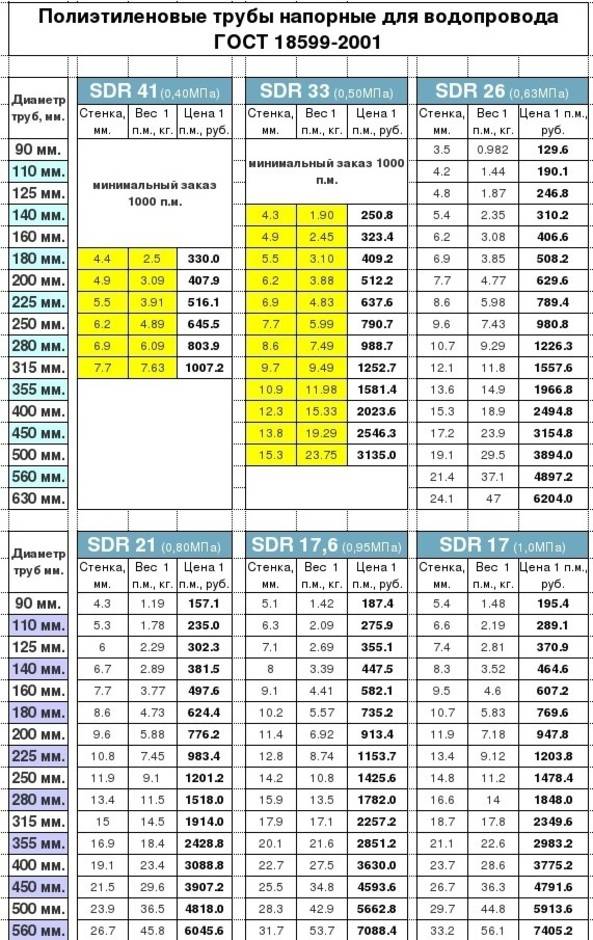

| Полиэтиленовые (ПЭ) | 18599-2001 | Трубы легкие | От 20 до 100 | 2,0 – 29,3 |
| Средние | 2,0 – 45,3 | |||
| Тяжелые | 2,0 – 45,5 | |||
| Полипропиленовые(ПП) | 32415-2013 | Внутренняя разводка | 40,50 и 110 | 8,1 |
| Наружная разводка, в землю | От 150 | От 32,1 до 35,2 | ||
| Металлопластиковые | Прокладка водопровода | 15,20 | 2 |
Существует правило, что для прокладки водопроводной линии диаметр трубы не должен быть менее 15 мм, а для монтажа водоподающих стояков используются диаметры от 32 мм.
При выборе труб необходимого размера, следует учесть зависимость сечения от протяженности водопроводной линии:
- При длине водяной системы менее 30 метров допускается использование труб диаметром 25 мм.
- Если длина магистрали более 30 метров, рекомендуется применять сечение от 32 мм.
Для коротких водопроводных линий до 10 метров актуальным будут пластиковые изделия диаметром 20 мм.
Разобраться с диаметрами в миллиметрах и дюймах и их пересчету поможет это видео:
Описание производства
Главным материалом, из какого создаются стальные водогазопроводные трубы, относящиеся к группе ВГП, считается углеродистая сталь. Научно-технический процесс их производства складывается из следующих этапов:
- Вначале подготавливаются металлические заготовки — штрипсы, которые представляют собой продолговатые металлические полосы с необходимыми параметрами по толщине и ширине.
- Потом из приготовленной полосы сформировывают трубу. Для этого используется специализированное оборудование.
- Границу, сформированную на полученном продукте, заваривают с помощью электросварки.
Качественные свойства, которым должны отвечать трубы группы ВГП, сделанные по описанной схеме, оговариваются тезисами в ГОСТ 3262–75 . С учетом того, что продукты предоставленной категории эксплуатируются в достаточно трудных условиях, а к качеству образовываемого сварного шва предъявляются очень возвышенные требования, место сформированного монтажа в непременном порядке испытывают при помощи рентгенографических способов контроля.
Главное влияние на время эксплуатации трубопроводов, сделанных из водогазопроводных трубных конструкций, оказывают обстоятельства их эксплуатации, а также свойства вещества, которое по ним передается. Разъясняется это тем, что транспортируемые элементы обладают разной химической активностью.
