Выбор муфты и соединительных элементов
При монтаже обжимной муфты водопровода необходимо правильно подобрать муфту и соединительные элементы, чтобы обеспечить надежное и герметичное соединение.
При выборе муфты учитываются следующие параметры:
Диаметр водопровода: муфта должна соответствовать диаметру водопровода, чтобы обеспечить правильное и надежное соединение.
Материал муфты: в зависимости от условий эксплуатации и химической активности воды выбирается материал муфты. Наиболее распространены муфты из полипропилена и металла.
Количество и диаметр переходников: если требуется перейти на другой диаметр водопровода или использовать разные типы соединений, необходимо выбрать соответствующее количество и диаметр переходников.
Тип соединения: существуют различные типы соединений, такие как прессовые, клеевые, фланцевые и т.д. В зависимости от требуемого типа соединения выбирается соответствующая муфта и соединительные элементы.
Кроме того, при выборе муфты необходимо обратить внимание на ее качество, производителя и соответствие требованиям нормативных документов. При выборе соединительных элементов необходимо учитывать их совместимость с выбранной муфтой
Также необходимо обратить внимание на качество и производителя соединительных элементов
При выборе соединительных элементов необходимо учитывать их совместимость с выбранной муфтой
Также необходимо обратить внимание на качество и производителя соединительных элементов
Важно отметить, что для правильного выбора муфты и соединительных элементов рекомендуется обратиться к специалистам, которые с учетом особенностей конкретного объекта и требований предоставят наиболее оптимальное решение
Как установить ремонтную муфту – ТрубоПроводные Системы
Рассмотрим и детально разберем, на первый взгляд, сложный процесс установки ремонтной муфты (хомута) на прохудившуюся часть трубы. Итак, как действует муфта:
1. Наружная часть муфты выполнена из нержавеющей стали, а ее внутренняя часть сделана из резинового лабиринтного уплотнения, то есть она плотно ложится на поверхность трубы и прижимает ту часть, где произошла трещина или излом.
2. Для того чтобы крепко удерживать резину, каркас муфты должен быть выполнен из стали высокой прочности, этот момент распространяется и на тот случай если поверхность ремонтируемой трубы неровная, здесь будет действовать принцип: чем больше неровность – тем толще резина, и соответственно сталь.
3. Система крепления может быть выполнена из чугунного замка или соединительные болты могут располагаться непосредственно на корпусе самой муфты, они плотно стягивают хомут и обеспечивают высокую степень примыкания резинового уплотнения к участку трубы
Последовательность установки муфты ремонтной следующая:
- Разъединить стенки муфты таким образом, чтобы ее можно было одеть на трубу.
- При установке муфты, нужно обязательно проследить за тем, чтоб резиновое уплотнение хорошо закрывало дефектную часть трубы. Идеальным вариантом будет, если ремонтируемая часть трубы окажется в самом центре резинового уплотнения. Следуя указанным инструкциям верно – расстояние между стенками хомута будет 1 – 3 см., далее при стягивании болтами оно сократится.
- И в заключительном этапе, вставляем болты с шайбами в отверстия муфты и гаечными ключами или ключом и плоскогубцами затягиваем их так, чтобы максимально плотно прижать резиновую прокладку к трубе.
В большинстве случаев муфты устанавливаются на поврежденную часть трубопровода без перекрытия подачи воды, поэтому качество установки ремонтной муфты оценить вы сможете сразу. Для этого нужно насухо вытереть муфту и трубу и, буквально, через 5-10 минут результат будет очевиден, если вода из под хомута не сочится, значит все нормально.
Срок службы ремонтной муфты составляет максимально 3 года, при условиях среды в трубопроводе – теплая вода 80 – 100°С и максимально 6 месяцев – горячий пар 130°.
Металлополимерная муфта
В случае с металлополимерными трубопроводами, муфты для труб не являются особо распространёнными фитингами в виду своей ненадобности. Они предназначены для соединения коротких элементов будущей сети. Трубы из такого материала редко нуждаются в дополнительных соединениях, так как чаще всего сразу приобретаются заготовки необходимой длины.
Однако полезным может быть фитинг типа «переходник», который соединяет металлопластиковую трубу с вентилем или стальной трубой. Если менять водопровод в доме на металлополимерный, то соединение с вентилями будет обеспечивать как раз такая муфта.
Особенности монтажа
Для установки данного изделия необходимо выполнить следующие шаги.
- Герметизация. Наружную резьбу следует обмотать по часовой стрелке льном. Сам лён желательно пропитать или олифой, или свинцовым суриком. Но, если под рукой этих веществ нет, можно использовать и любую краску.
- Аккуратно, не прикладывая большой силы, нужно наворачивать переходник на ранее загерметизированную наружную резьбу. Рекомендуется использовать для этого разводной ключ, чтоб не поцарапать материал.
- Нужно надеть накидную гайку на трубу, а после – разрезное кольцо. Также следует снять фаску с внутренней стороны трубы.
- Необходимо накинуть трубу на штуцер муфты. Дальше используется два ключа. Первым фитинг удерживается в устойчивом положении, вторым – затягивается накидная гайка. В этом шаге также следует действовать аккуратно, чтоб не сдвинуть уплотнители.
Металлополимерная муфта позволяет быстро и просто соединять металлические и металлопластиковые трубы
Если всё-таки нужно соединить два отрезка металлопластикового трубопровода обычной муфтой соединительной для труб, монтаж следует проводить таким же образом. Единственное различие в разнице резьбы.
Размеры подобных фитингов подбираются соответственно с размерами трубы. Так, чаще всего используются размеры в 16, 20, 26 и 32 мм.
Как правильно измерить диаметр водопроводной трубы
Для выбора правильного размера муфты водопроводной трубы необходимо знать ее диаметр. Измерение диаметра водопроводной трубы может быть произведено с помощью нескольких простых инструментов.
Одним из самых удобных инструментов для измерения диаметра трубы является металлическая штангенциркуль. При помощи штангенциркуля можно точно измерить диаметр трубы, обхватывая ее внешнюю поверхность. Для более точного измерения следует провести несколько измерений в разных местах трубы и взять среднее значение.
Также можно использовать специальную измерительную ленту или линейку с миллиметровыми делениями. Для измерения диаметра внешней поверхности трубы следует обернуть ленту или линейку вокруг трубы и считать количество делений. Для измерения диаметра внутренней поверхности трубы следует вставить ленту или линейку внутрь трубы и также считать количество делений.
Измерение диаметра трубы также можно произвести при помощи набора калибровочных колечек. Взяв нужное колечко, его следует попытаться вставить внутрь трубы или обернуть вокруг нее. Если колечко свободно помещается внутрь трубы или не плотно обхватывает ее внешнюю поверхность, значит, это диаметр вашей трубы.
Измеренный диаметр трубы следует использовать для выбора правильного размера муфты
Важно учесть, что диаметры указанные на муфтах могут отличаться, поэтому следует выбирать муфту с диаметром, наиболее близким к измеренному значению
Правила выбора технологии
Определяя оптимальный вариант сборки, необходимо руководствоваться эксплуатационными характеристиками системы и материала.
Для монтажа магистрали водоснабжения из ПВХ-труб с диаметром, превышающим 6,3 см, принято использовать компрессионные муфты. При затруднениях с приобретением фитингов подходящих размеров специалисты рекомендуют задействовать стыковую сварку. Достоинством метода считается отсутствие необходимости покупки дополнительных деталей.
Для сборки безнапорных полиэтиленовых систем допускается применять склеивание. Механическая резьба для монтажа подобных изделий рекомендуется в особых ситуациях.
Доводы в пользу безрезьбового и несварного соединения
Минусы варианта со сваркой:
- Наличие сварочного агрегата (электросварка) или необходимость в газовых баллонах (газосварка), для размещения которых не всегда найдётся место.
- Сварку своими руками выполнит далеко не каждый, в большинстве случаев необходимо приглашать специалиста.
- Наличие остаточных сварочных напряжений, может вызвать разрушение стыка в случае высоких эксплуатационных и динамических нагрузок, ударов и пр.
- Процесс электросварки нельзя реализовать, если необходимо скрепить между собой медные, латунные, бронзовые, алюминиевые или пластмассовые трубы.
- Относительно ПП-труб нужно дополнительно учитывать их термоусадку, поскольку соединять детали часто приходится при высоких температурах.
На заметку: Если сюда же причислить и процессы холодной сварки (практически – склеивания), то базовые соединители требуют очень тщательной подготовки поверхности и неудовлетворительно работают в случае применения профильного трубного проката, что объясняется различными удельными нагрузками, которые возникают в углах поперечного сечения.
Но, возможно, резьба лучше? Отнюдь нет:
- Муфту и трубу необходимо изготовить из одного и того же материала, иначе резьбовое соединение окажется ненадёжным.
- Соединять стыки при помощи стальных муфт очень практично, поскольку это повышает стойкость к возможным внешним воздействиям. Но не следует использовать их для монтажа входных водопроводов: из-за образующегося конденсата могут формироваться очаги коррозии, а качество ухудшится.
- Нецелесообразно использовать для стыков металла и ПВХ (либо полипропиленовых) деталей: долговечность и плотность соединения окажется различной, особенно при значительных температурных перепадах в пластике.
- Долговечность используемых прокладок всегда ниже, чем основного материала, поэтому во временем стыки будут протекать. Увеличение момента затяжки ситуацию не исправит.
Есть ли альтернатива?
Принципы монтажа муфт в зависимости от типа соединения
Резьбовое соединение труб
Для каждого вида фитинга существует своя техника установки
Её важно соблюдать неукоснительно, иначе герметичность трубопровода пострадает
Резьбовые муфты устанавливают таким образом:
- Воду по стояку перекрывают во избежание аварийной ситуации.
- Трубу разрезают в намеченном месте строго перпендикулярно её оси. Если пренебречь этим, концы тубы могут не сойтись потом в муфте.
- На каждую часть разобранной трубы нарезается резьба.
- Затем с обеих сторон мастер надевает поджимающие гайки. С их помощью соединение будет более плотным.
- Вкручиваются оба конца трубы в муфту с двух сторон.
- Последний этап — зажим гаек. Они должны плотно прижиматься к стенкам муфты.
Сварка применяется при монтаже ПП фитинга. Муфта для соединения полипропиленовых труб водоснабжения устанавливается таким образом:
- Труба разрезается напополам в намеченном месте.
- Края зачищаются от заусенцев изнутри и снаружи.
- Специальный паяльник с насадками разогревается до нужной температуры.
- Мастер вставляет муфту и отрезок трубы в соответствующие им разъемы. Здесь полимер размягчается под воздействием высоких температур.
- Через 10-12 секунд можно вставлять отрезок тубы в муфту и вгонять её до упора.
- Остывший полипропилен формирует герметичное прочное соединение.
Клеевое соединение труб ПВХ
Склеивание используют при установке фитингов из ПВХ. В отличие от воздействия на полимер высоких температур здесь используют специальный клей. Его агрессивный состав несколько размягчает поливинилхлорид, в результате чего происходит сцепление материала. Работы выполняют в такой последовательности:
- Трубу водопровода режут в намеченном месте.
- Один её конец вставляют в муфту и карандашом намечают место упора.
- Отрезок вынимают и вдоль его поверхности до намеченной линии промазывают специальным клеем.
- Подготовленную трубу вставляют в фитинг и проворачивают на четверть оборота для хорошего распределения клеящего состава.
- Уже через 1-3 минуты подобным образом можно соединять с муфтой и второй отрезок ПВХ трубы.
Сварка с закладными нагревателями
Электросварка: используют специальные ПНД фитинги со встроенными в них спиралями. Выглядит процесс установки так:
- На подготовленные части сети надевают муфту.
- К фитингу подключают аппарат, который питается от электричества и подает его на спирали.
- В результате такого воздействия последние нагреваются и плавят ПНД. Происходит сваривание элементов трубопровода.

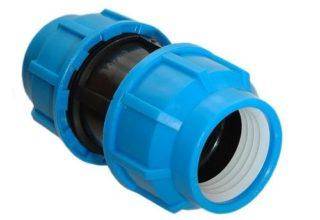

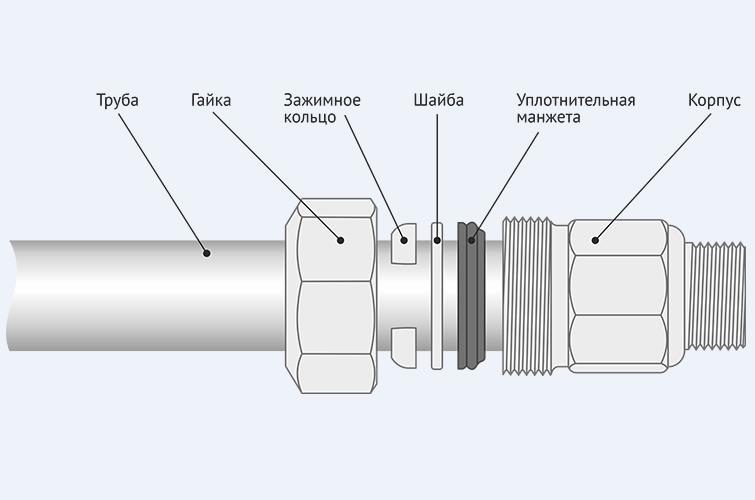

Монтаж компрессионной муфты проводят в такой последовательности:
- Подготавливают два конца тубы, зачищая их от грязи и заусенцев.
- На трубу надевают все элементы компрессионного фитинга: цанговое кольцо, гайку и др.
- Подготовленный отрезок водопровода вставляется в патрубок муфты или надевается на штуцер.
- Надвигается цанговое кольцо и затягивается гайка.
Обжим: мастер подготавливает два края трубы и вставляет их в фитинг. Место соединения гильзы обжимается специальным прибором. Он обеспечивает плотность стыковки муфты с трубой.
Какой бы вид водопроводного фитинга ни был выбран, важно соединять все детали без спешки и последовательно. От этого зависит прочность соединения и герметичность системы в целом
Нарушение технологии монтажа способно спровоцировать аварийную ситуацию по стояку.
Советы по использованию
Изделие для пластиковых труб
Когда деталь уже установлена, и вся конструкция работает, надо помнить о ряде правил, которые облегчат обращение с муфтой для труб:
- Муфты сантехнические следует регулярно проверять, нет ли на них повреждений. Если невооруженным глазом видны трещины, потеки воды или наросты ржавчины, пора менять деталь.
- Чтобы снять стальную муфту с водопроводной трубы, понадобятся не только инструменты. Средства от ржавчины тоже пригодятся. Сталь, если она не оцинкована, быстро ржавеет и детали скрепляются почти монолитно.
- Пластиковые элементы, какими бы крепкими они ни были, нельзя подвергать чрезмерным нагрузкам. Это же относится и к эластичным разновидностям, в том числе и эпоксидным. До определенного предела, который указан в описании каждой модели, они выдерживают нагрузку. Но ни в коем случае не больше.
- Чтобы не сорвать внутреннюю резьбу на детали, которую можно использовать ни один раз, не следует прикладывать излишнюю силу ни заворачивая ее, ни разворачивая. Переходники из мягких металлов подвержены таким неприятностям и излишнее усилие дилетанта приведет к лишним тратам.
Муфта — это деталь, без которой не обойтись во время капитального ремонта в квартирах, на дачах и коттеджах.
Муфты для труб из стали
Чтобы создать муфтовое соединение стальных труб, используются компрессионные и резьбовые муфты.
Резьбовые стальные муфты
Данная муфта представляет собой цилиндр с толстой стенкой, изготовленный из чёрной или нержавеющей стали, и имеет обычную одностороннюю резьбу внутри. На фото представлены данные детали.
Трубы, имеющие короткие резьбы на концах, вкручиваются с обеих сторон в муфту. При этом используется уплотнитель, создающий качественную герметизацию стыка.
Преимуществом монтажа стальных соединений можно назвать высокую прочность материала. Это позволяет прилагать большие усилия для состыковки деталей без негативных последствий.
К недостаткам можно отнести изменения в стыках холодного водопровода. В процессе эксплуатации, образуются накипи и детали соединения буквально прикипают к друг другу. От этого дальнейшая разборка конструкции весьма усложняется.
В виду данного недостатка для стальных труб резьбовые фитинги, как правило, изготавливаются из чугуна или латуни. Данные детали представлены на фото.
Резьбовое соединение со сгоном
Данное соединение применяется в случае, когда трубы невозможно провернуть по своей оси при монтаже-демонтаже конструкции. Технология заключается в следующем:
- Контргайка и муфта накручиваются на длинную резьбу сгона;
- Короткая резьба сгона вворачивается в следующую не вращающуюся деталь (вентиль, корпус фильтра либо ещё одну муфту);
- Производится герметизация соединения;
- С длинной стороны сгона наружная резьба трубы подматывается;
- Далее на неё, по длинной резьбе сгона, сгоняется муфта;
- Затем вслед за муфтой сгоняется контргайка и производится герметизация данного соединения.
Компрессионные муфты для труб из стали
Эти соединительные детали подразумевают использование накидной гайки и резинового уплотнительного кольца. Монтируются данные муфты практически так же, как для металлополимерных труб.
К особенностям данных соединений можно отнести:
- Такое соединение остаётся легкоразъемным;
- Наличие резьбы не требуется;
- Внешняя поверхность трубы обрабатывается (удаляются неровности, краска, коррозия);
- Данный вид состыковки, ввиду своей слабой механической надёжности, требует дополнительной фиксации (при большом давлении место стыка может быть разрушено);
Компрессионный вид соединения хорош для временного ремонта системы трубопровода. Например, при разрушении резьбы под шланг сливного бачка унитаза, или в случае, когда нет возможности произвести сварку.
При временном соединении, более надёжной считается комбинированная муфта, у которой фитинг с одной стороны компрессионный, а с другой имеется резьба.
Выбор правильной обжимной муфты для водопровода
Правильный выбор обжимной муфты для водопровода является важным шагом при установке системы водоснабжения. Обжимная муфта является специальным устройством, которое используется для соединения двух или более труб водопровода.
При выборе обжимной муфты следует учитывать следующие факторы:
- Диаметр трубы: Перед выбором обжимной муфты необходимо определить диаметр трубы, которую нужно соединить. Обжимные муфты доступны в различных размерах, поэтому необходимо выбрать муфту, которая соответствует диаметру трубы.
- Тип материала: В зависимости от материала трубы (например, пластик, металл), необходимо выбрать обжимную муфту, предназначенную специально для этого типа материала. Это обеспечит надежное и прочное соединение.
- Рабочее давление: Необходимо учитывать рабочее давление системы водоснабжения при выборе обжимной муфты. Обжимная муфта должна быть способна выдержать требуемое давление, чтобы избежать утечек.
- Качество и надежность: Рекомендуется выбирать обжимные муфты от надежных производителей, которые предлагают гарантию качества и имеют положительные отзывы от потребителей.
Преимущества использования обжимной муфты водопровода
Использование обжимной муфты для соединения труб водопровода имеет несколько преимуществ:
- Простота монтажа: Монтаж обжимной муфты для водопровода является простым и не требует специальных инструментов. Это позволяет сэкономить время и уменьшить затраты на установку.
- Надежное соединение: Обжимная муфта обеспечивает прочное и надежное соединение между трубами. Она предотвращает утечки и обеспечивает непрерывную подачу воды.
- Устойчивость к коррозии: Некоторые обжимные муфты изготовлены из материалов, устойчивых к коррозии. Это позволяет им долго служить и уменьшает риск повреждений из-за воздействия окружающей среды.
- Возможность демонтажа: Обжимные муфты позволяют легко разъединять соединенные трубы, что облегчает обслуживание и ремонт системы водоснабжения.
Тщательный выбор правильной обжимной муфты для водопровода гарантирует надежность и долговечность системы водоснабжения. Обратитесь к опытным специалистам, чтобы получить рекомендации и установить муфту с правильными характеристиками.
Муфта в сантехнике: основные виды и принцип работы
Муфта является неотъемлемой деталью в системе сантехнических коммуникаций. Она служит для соединения различных элементов трубопровода и обеспечения герметичности соединения.
В зависимости от цели использования, муфты можно подразделить на следующие виды:
- Муфты соединительные — используются для соединения двух труб одного диаметра;
- Муфты редукционные — предназначены для соединения труб разного диаметра;
- Муфты гибкие — используются для компенсации возможных деформаций или перемещений системы трубопроводов;
- Муфты фланцевые — применяются для соединения труб с помощью фланцевого соединения;
- Муфты резиновые — имеют резиновые уплотнители и применяются для обеспечения герметичности соединения.
Принцип работы муфты основан на сочетании различных принципов уплотнения. Одним из наиболее распространенных является принцип пружинного уплотнения. В этом случае муфта оснащается специальными пружинными элементами, которые обеспечивают надежное соединение и герметичность.
Также муфты могут иметь уплотняющий элемент в виде резиновой прокладки или манжеты, которая обеспечивает герметичность соединения и предотвращает протечки.
Основными материалами для производства муфт являются металл, пластик или резина. Выбор материала зависит от условий эксплуатации, химической среды, давления и температуры.
| Вид муфты | Описание | Примеры применения |
|---|---|---|
| Муфта соединительная | Соединяет две трубы одного диаметра | Соединение водопроводных труб |
| Муфта редукционная | Соединяет трубы разного диаметра | Переход от большего диаметра к меньшему |
| Муфта гибкая | Компенсирует деформации и перемещения | Соединение системы водоотведения |
| Муфта фланцевая | Соединяет трубы с помощью фланцевого соединения | Применяется при установке насосных станций |
| Муфта резиновая | Имеет резиновые уплотнители | Обеспечивает герметичность соединения |
Выбор муфты должен осуществляться исходя из требований к системе сантехнических коммуникаций и условий эксплуатации. Неправильный выбор муфты может привести к утечкам и поломкам системы, поэтому рекомендуется проконсультироваться с профессионалами перед покупкой и установкой муфты.
Виды
1. Прямая муфта предназначена для соединения труб с идентичными параметрами. Муфта выполнена из полипропилена (один из подвидов прочного пластика). Главное его преимущество – это универсальность в использовании в независимости от материалов самой конструкции. Лучше всего использовать для обустройства водоснабжающих труб.
2. Полипропиленовая переходная муфта используется для скрепления труб с разными диаметрами, через которые проходит жидкость с температурой до 80 градусов по Цельсию.
3. Соединяющая муфта с внутренней резьбой внутри необходима для того, чтобы скрепить между собой различные пластмассовые и полностью металлические элементы трубопровода с повышенной прочностью и устойчивостью. Допускается использование данного вида изделия для успешного крепления со счетчиками, кранами.
Важно знать: практически везде изнутри заготовки имеется металлическая втулка, на которой врезана резьба. Ее шаг идентичен стандартному
Благодаря толщине, полипропиленовая муфта комбинированная разъемная определена для любого типа системы. Муфта комбинированная разъемная делается из материала белого или серого цвета.
Также благодаря использованию комбинированной муфты можно избежать проблемы несовместимости некоторых элементов конструкции, так как внутренняя резьба на детали помогает полностью подогнать элементы друг под друга, что приводит к надежному закреплению. Также следует помнить, что подобным деталям нипочём воздействие температур до 95 градусов по Цельсию, что позволяет подстроить муфты под передачу горячей воды.
Особенности соединения пластиковых и металлических труб
Стыковка полимерных и чугунных труб производится специальными переходниками различных размеров. Такая технология применяется для ремонта канализационных стоков.
При комбинации пластиковых изделий с металлическими в водопроводных системах повышенную надежность конструкции обеспечивают соответствующие муфты. С одной стороны монтажного элемента расположена резьба, другая оснащена соединительным фитингом. Повышенное давление в магистрали требует тщательной герметизации, выполняемой льняными волокнами, пропитанными олифой.
Для ремонта трубопровода сечением, превышающим 40 мм, рекомендуется задействовать фланцевую технологию. Приобретение переходников необходимого размера не представляет затруднений.
При совмещении различных материалов в системах водоснабжения с высоким напором целесообразно производить с помощью металлического рукава. Крепление монтажного элемента к пластиковой части осуществляется соответствующим фитингом. Для сцепления с металлической трубой предназначена резьбовая нарезка.
Особенности выбора диаметра муфты
Одним из ключевых факторов, которые следует учитывать при выборе диаметра муфты, является размер входящих в нее труб. Диаметры труб и муфт должны быть совместимыми, чтобы обеспечить правильное соединение. При подборе диаметра муфты также следует учитывать тип и материал труб, условия эксплуатации и проектные требования.
Важно отметить, что муфты имеют внутренний и внешний диаметры. Внутренний диаметр муфты должен быть достаточным для обеспечения свободного прохождения воды и минимизации сопротивления потока
Внешний диаметр муфты должен соответствовать диаметру трубы, чтобы обеспечить качественное соединение.
При выборе диаметра муфты необходимо обращать внимание на спецификации и рекомендации производителя. В них указывается диапазон диаметров, для которых предназначена конкретная муфта
Также рекомендуется учитывать потенциальные изменения размеров труб в результате теплового расширения или сжатия. В некоторых случаях могут потребоваться специальные муфты с возможностью компенсации этих изменений.
Важно помнить, что правильно подобранный диаметр муфты позволит избежать проблем с утечками и повреждениями соединения. При необходимости, всегда лучше обратиться к специалистам или производителю для получения консультации по выбору оптимального диаметра муфты
