Поэтапная инструкция монтажа водопровода из полипропиленовых труб в ванной
Прежде чем приступить к работе, следует подготовить детальную схему разводки с точным указанием всех длин прямых участков и мест установки сантехники. Необходимо минимизировать количество пересечений и изгибов, сократить (по возможности) общую длину трубопровода. В соответствии со схемой приобретаются необходимые материалы с некоторым запасом на монтаж.
После того как все подсчеты будут произведены, закуплены материалы и инструменты, выполняется монтаж в такой последовательности (рассмотрим на примере последовательной системы).
- Демонтируются старые трубы.
- Согласно схемы вырезаются отрезки труб из полипропилена с соблюдением расчетных размеров.
- Отрезки труб соединяются в определенном порядке с помощью муфт и тройников, свариваются полифузным способом. Перед пайкой детали обезжиривают, устанавливают в аппарат для сварки и разогревают до температуры 270°С. Трубы разного диаметра соединяются с помощью фитингов-переходников.
- Устанавливается запорная арматура.
- В стенах штробятся каналы или сверлятся отверстия для крепления трубопровода. Для открытого способа монтажа применяют фиксирующие клипсы. Вблизи углов устанавливают дополнительные крепежи.
- После монтажа производится пробная подача воды с целью обнаружения и устранения негерметичности системы.
Вашему вниманию разводка труб в ванной: видео с комментариями специалиста.
https://youtube.com/watch?v=8jOI8k-KkUk
Выбор способа и вида разводки
Правильно выполненная разводка труб в ванной
Выбирая схему разводки труб в ванной комнате, следует понимать, что в любой ситуации она состоит из центрального трубопровода, от которого отходят ветки для подключения точек водораздачи и оборудования. При этом надо учитывать, что часто требуется присоединение к трём магистралям – трубопроводам холодной и горячей воды, а также к системе канализации.
Несмотря на различное назначение, как правило, все системы проходят рядом друг с другом, хоть нередко берут своё начало в разных местах. Так, в квартирах с централизованным горячим и холодным водоснабжением, они подключаются к стоякам. Если же источником горячей воды выступает автономный водонагреватель, то в центре системы горячего водоснабжения оказывается именно он. В остальном разницы между разводкой труб в этих двух случаях практически нет.
Способы монтажа: преимущества и недостатки
Скрытая разводка труб в ванной предполагает штробирование или размещение трубопроводов в нишах
Монтаж любого трубопровода возможен двумя способами – открытым и закрытым (скрытая прокладка). С точки зрения простоты, надёжности и удобства обслуживания, открытый монтаж предпочтительней. Судите сами – в этом случае трубопровод виден как на ладони, поэтому малейшая протечка или неисправность будет замечена без промедления. Вместе с тем можно отметить и недостаток этого метода при эксплуатации водопровода в холодное время года. Большая разница в температурах воды и воздуха способствует образованию конденсата.
Совсем другая ситуация возникает при скрытом монтаже. Во-первых, этот метод более трудоёмок, так как предполагает укладку труб в ниши. При этом должны выполняться такие условия:
- Штробирование несущих стен запрещено СНиПом.
- Стыки труб, проходящих внутри стены, не допускаются.
- Соединение труб, подключение к ним запорной арматуры и других элементов коммуникационных систем разрешается только в доступных местах.
- Трубы, проходящие внутри стен, обязательно должны защищаться гофрорукавами или металлическими пеналами.
Несмотря на всю сложность закрытых систем, современный ремонт предполагает именно скрытый монтаж. Можно сказать, что надёжность и простота отданы на откуп дизайну, стилю и эстетике.
Виды разводки
Специалисты-сантехники различают три вида разводки трубопроводов:
- с проходными розетками;
- последовательная разводка;
- коллекторная разводка.
Монтаж трубопроводов с проходными розетками практически не используется ввиду высокой сложности и повышенного расхода материалов. Остальные два способа имеют как преимущества, так и недостатки.
Последовательная разводка
Простой и незамысловатый способ монтажа напорных трубопроводов. Представляет собой центральную магистраль с линиями, отходящими к потребителям. Наряду с его главными достоинствами – простотой и экономичностью, последовательная разводка имеет и большой недостаток. Дело в том, что при таком подключении напор воды при одновременном включении нескольких водоразборных точек будет снижаться по мере удаления от стояка или водонагревателя. К тому же при необходимости ремонта или обслуживания одного прибора, потребуется полностью перекрывать подачу воды, если только не установить отдельные шаровые краны на каждую ветку в отдельности.

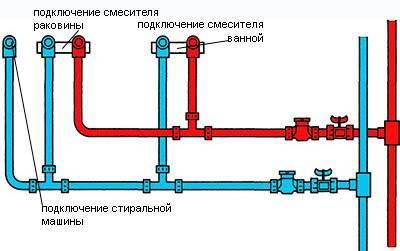

Последовательная (тройниковая) разводка труб
Коллекторная разводка
Такой вариант заключается в подведении отдельного трубопровода от распределительного коллектора к каждому потребителю. В этом случае, независимо от количества одновременно включённых устройств, давление будет распределяться равномерно. К тому же, перекрыть любую ветку для ремонта не составит труда, – достаточно закрыть соответствующий вентиль коллектора. К сожалению, этот метод не лишён недостатков. Главный из них – повышенный расход материалов для монтажа, вследствие чего стоимость системы увеличивается в несколько раз по сравнению с последовательным подключением.
Параллельная (коллекторная) разводка труб в ванной
Из каких элементов состоит схема водоснабжения
При проведении монтажных работ своими силами нужно быть готовым к подсоединению самых различных устройств. Классическая схема подачи воды в жилой дом представлена следующим образом:
- Источником выступает колодец или скважина. Кроме этого в последнее время часто загородные дома подключат к центральной системе водоснабжения.
- Насосная станция создает требуемое давление в системе. От источника воды прокладывается труба к насосной станции, на входе которой размещается обратный клапан.
- Следующим идет гидроаккумулятор.
- Далее есть смысл установить тройник и запорный механизм. Один выход можно отвести для снабжения дома питьевой водой, другой для воды бытового предназначения.
- Труба для подачи питьевой воды подключается к очистительному механизму. Он обязателен в том случае, если вода берется из колодца или скважины, так как есть большая вероятность попадания самых различных примесей.
- Если предусматривается нагрев воды, то после фильтра устанавливают тройник: один выход для холодной воды, другой для горячей.
- Труба для горячей воды подключается к водонагревателю, после чего идет дальнейшее разветвление. Труба с холодной водой также в дальнейшем разветвляется и устанавливаются запорные механизмы.
Схема может быть существенно изменена под особенности дома и поставленных задач.
Модернизация системы распределения горячей воды — GreenBuildingAdvisor
Существующая система горячего водоснабжения
Мой дом был построен в 1961 году и имеет плохо спроектированную систему горячего водоснабжения. На приведенной ниже схеме показаны водонагреватель, магистральная линия и ответвления к трем усовершенствованным приспособлениям. (На самом деле водонагреватель находится в подвале внизу, а не в фойе. Красные точки — это приборы с горячей водой.) Основная ванная комната на самом деле не так далеко от водонагревателя, как вы можете видеть. Но трубы с горячей водой идут не самым прямым путем к туалету и душе.
Прямоугольник горячей воды для моего дома не так плох, как мог бы быть. Водонагреватель находится в середине дома, а ванные комнаты (цокольный и основной этаж) расположены рядом с водонагревателем. Кухня довольно далеко, а прачечная еще дальше. Прямоугольник горячей воды составляет 50%, что плохо для двухэтажного дома.
Прямоугольник горячей воды — это только часть проблемы. Это указывает на то, что светильники и водонагреватель разнесены, поэтому трубы длиннее, чем могли бы быть. Другая проблема в том, что трубы слишком большие. Магистральная линия медная 3/4″ до самой кухни. Ветки медные 1/2″. Это много воды в трубах, которая мешает горячей воде, идущей к прибору.
Модернизация
Я не меняю всю сантехнику (во всяком случае, пока), но я ремонтирую три наиболее часто используемых приспособления: душ и унитаз в основной ванной и кухонный кран. Я построил и установил коллектор, который позволяет мне провести три линии труб PEX к этим приспособлениям. И вот я уже починил две сантехники.
На приведенной ниже схеме показаны новые участки для этих двух светильников. Оба теперь обслуживаются более короткими и меньшими трубами с гораздо меньшим количеством воды в них. Я мог бы сделать унитаз еще короче, если бы повернул коллектор на 180°, но это не пришло мне в голову, пока я не сделал набросок здесь.
Результаты
Если вы внимательно посмотрите на эти две схемы выше, вы увидите, что длина труб горячей воды для душа и кухни велика. короче после ремонта. Я не мог добиться такого уменьшения длины от туалета, но уменьшение размера трубы все же значительно улучшило производительность.
Я проверил все три прибора на время до горячей воды и количество воды, потраченной впустую во время ожидания. Я провел тестирование, когда не было вызова на горячую воду в течение как минимум 8 часов, обычно первым делом с утра. Вот сводка цифр до и после:
Я сократил длину и диаметр этих трех участков, что привело к значительному повышению производительности. В предыдущей статье были показаны результаты для туалета и душа, но номера кухонных раковин новые. Расчеты объема для всех трех также являются новыми. Эту кухню я закончил примерно через месяц после двух других, в конце августа.
Здесь следует отметить, что объемы, показанные выше, не являются полным объемом между водонагревателем и приспособлением для каждого прогона. Это приблизительные объемы, затронутые модернизацией. Осталось еще несколько футов 3/4 дюйма. медная труба на водонагревателе и коллекторе, а также несколько футов 1/2 дюйма. медная труба, соединяющая новую линию PEX с приспособлением.
Чтобы дать вам немного больше информации, в таблице ниже показано процентное уменьшение объема воды в трубах и время ожидания поступления горячей воды.
Как вы могли догадаться, я очень доволен тем, что получилось. Это не мгновенная горячая вода, но это огромное улучшение. С этим улучшением я действительно иногда использую горячую воду в туалете. Это также означает, что мне не придется включать краны с горячей водой в туалете и ванне одновременно с душем, чтобы ускорить подачу горячей воды. Ура!
У меня еще есть возможность улучшить эти цифры.
Подведение итогов
Вот и все. Чтобы получить более быструю горячую воду, нужно уменьшить длину и диаметр труб горячей воды. Я использовал два 1/4-дюймовых. Линии PEX здесь, но вам нужно быть осторожным при выборе размера вашей трубы, если вы делаете это. Уменьшение до 1/4 дюйма подходит для участков длиной менее 25 футов и только в том случае, если у вас достаточно давления. См. мою статью о модернизации горячей воды моего друга Дэвида Вассермана для более подробной информации.
И да, еще один способ получить горячую воду — использовать систему рециркуляции. Если вы пойдете по этому пути, выберите систему типа спроса, а не непрерывную.
Типы разводки инженерных коммуникаций
Самыми популярными видами разводки труб водоснабжения в ванной и туалете являются:
- последовательная;
- коллекторная.
Первый вариант лучше всего подойдет для жилья с небольшой протяженностью водопровода и малым количеством подключения точек водоразбора. Второй применяют в квартирах с большой жилой площадью и множеством сантехнических приборов, он отличается большой протяженностью водопроводных сетей.
Вот подробное описание каждой их них.
Разводка последовательного типа
Последовательная разводка полипропиленовых труб в ванной и туалете представляет собой одну ветку трубопровода, берущую начало у отвода стояка, и соединяющую ввод с первым потребителем. От первого пользователя трубопровод идёт ко второму и так до последней точки. Все потребители подключаются через тройники, устанавливаемые в местах разбора воды.
Если протяженность сети большая, и на ней размещается много потребителей, то при одновременном их подключении напор будет слабым.
Принцип работы последовательной разводки не позволяет перекрыть воду на одном приборе. Для ремонта или замены отдельных элементов потребуется отключать всю ветку с помощью аварийного крана на вводе. Несмотря на этот недостаток, последовательную разводку продолжают широко использовать.
Ее преимуществом является простота сборки – элементы монтируются по одной линии трубопровода.
Схема коллекторной разводки сложнее.
Коллекторный тип разводки
Сложность коллекторной разводки связана с необходимостью прокладки труб от ввода стояка до каждого места разбора воды. Такое подключение обеспечивает коллектор – устройство, предназначенное для распределения воды одновременно по нескольким направлениям. Эта особенность обеспечивает одинаковое давление на каждой точке водоразбора. Некоторые модели коллекторов продают с уже установленными запорными кранами.
Если таковых на устройстве нет, нужно самостоятельно их туда поставить – так использование этого типа разводки станет удобнее. Благодаря запорной арматуре появляется возможность отключать только нужное направление, в то время как другие остаются в работе. Кроме аварийных ситуаций таким способом регулируют подачу воды при снижении давления в городской магистрали.
Прямое соединение с коллектором позволяет использовать цельную трубу без стыков, устраиваемых для подключения других потребителей.
Это значит, что появление протечки возможно только на коллекторе и на приборах сантехники, где ее легко устранить. Поэтому трубы, прокладываемые согласно лучевой разводке, можно монтировать скрытым методом.
В число недостатков этой разводки входят: сложность и существенные расходы на большее количество труб, чем для последовательной схемы.
Расчет сантехнических систем
Перед тем как сделать разводку воды в туалете и ванной комнате, я не забыл, что нужно сначала определиться с параметрами труб. В частности, пришлось вычислить требуемый диаметр трубопроводов, по которым поступает холодная и горячая вода, а также отводятся нечистоты. Во время расчета я еще определился с числом необходимых фитингов, длиной труб, под каким уклоном они будут смонтированы. При этом учитывал вид устанавливаемых сантехнических приборов и количество воды, которое требуется для их работы.
На заметку!
Каждый сантехнический прибор потребляет конкретный объем воды. Чтобы проще выполнить вычисления, я использовал в расчетах условную единицу. Ведь она позволяет обозначить определенное количество воды без привязки к конкретным цифрам.

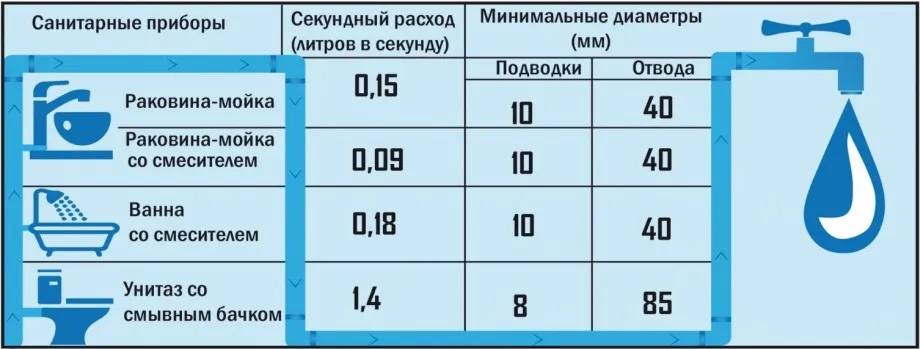

Потребление воды сантехническими приборами
Итак, при расчетах я учел следующее водопотребление:
- умывальник-раковина – 1 условная единица;
- унитаз – 3 условных единицы;
- душ и стандартная ванна – 2 условных единицы;
- стиральная автоматическая машинка – 3 условных единицы.
Из-за небольшого водопотребления каждого устанавливаемого сантехнического оборудования и подключаемой бытовой техники получилась схема разводки труб водоснабжения в ванной и туалете, состоящая из трубопроводов 1/2 дюйма. Это минимально допустимый и распространенный диаметр. Если бы я выбрал трубы меньшего сечения, тогда стиральная машинка не могла бы нормально работать, а ванна долго бы наполнялась.

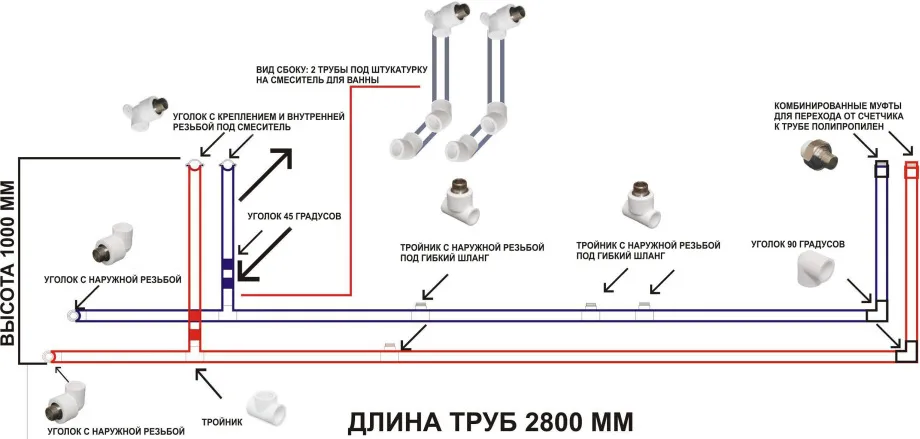

Схема разводки водоснабжения из труб диаметром 1/2 дюйма
Разводка канализации в ванной комнате и туалете осуществлялась с соблюдением других требований, а именно:
- Когда диаметр канализации равен 1 1/4 дюйма, тогда труба пропускает только одну условную единицу стока. При этом наибольшая длина горизонтально расположенного участка трубопровода без вентиляции составляет 700 мм. В то же время максимальное сечение у вытяжной трубы должно быть 1 1/4 дюйма.
- Когда у канализации диаметр 1 1/2 дюйма, тогда система сможет отвести две условных единицы нечистот. При этом наибольшая протяженность горизонтально расположенного канализационного участка без вентиляции может составлять 1000 мм. В то же время вытяжную трубу монтируют с максимальным сечением 1 1/2 дюйма.
- Когда у системы канализации диаметр равен 2 дюймам, тогда через нее сможет пройти две условных единицы нечистот, а наибольшая длина участка без вентиляции, который расположен горизонтально, должна быть не более 1550 мм. При этом вытяжку делают из трубы диаметром максимум 1 1/2 дюйма.

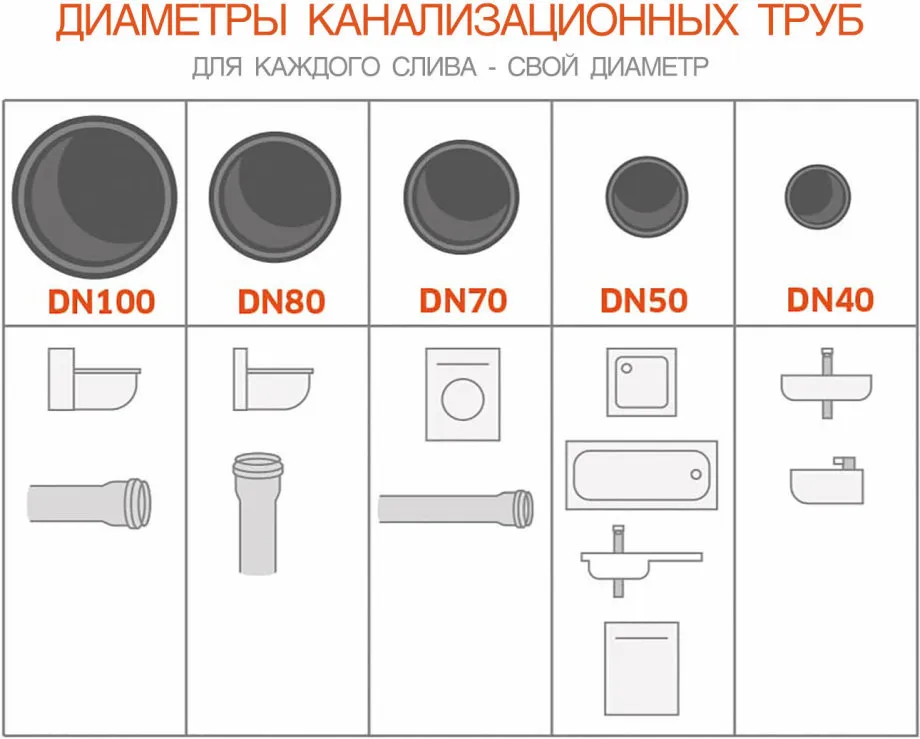

Диаметры труб для канализации
- Когда у канализационной трубы диаметр равен 3 дюймам, тогда через нее пройдет максимум 20 условных единиц стоков. При этом наибольшая протяженность горизонтально расположенного не вентилируемого канализационного отвода составит 2000 мм. В то же время диаметр вытяжной канализации будет равен максимум 2 дюймам.
- Когда канализация имеет диаметр 4 дюйма, тогда через нее сможет пройти максимум 150 условных единиц нечистот. При этом длина не вентилируемого канализационного участка будет составлять максимум 3000 мм, а диаметр вытяжной трубы должен быть равен 3 дюймам.
На заметку!
Выполненная разводка сантехники в доме после правильно проведенного расчета обеспечила нормальную и стабильную работу подключенных приборов. При этом советую делать небольшой запас, когда рассчитывается объем потребляемой воды и нечистот. Это необходимо, чтобы была возможность в будущем при необходимости подключить дополнительное оборудование.

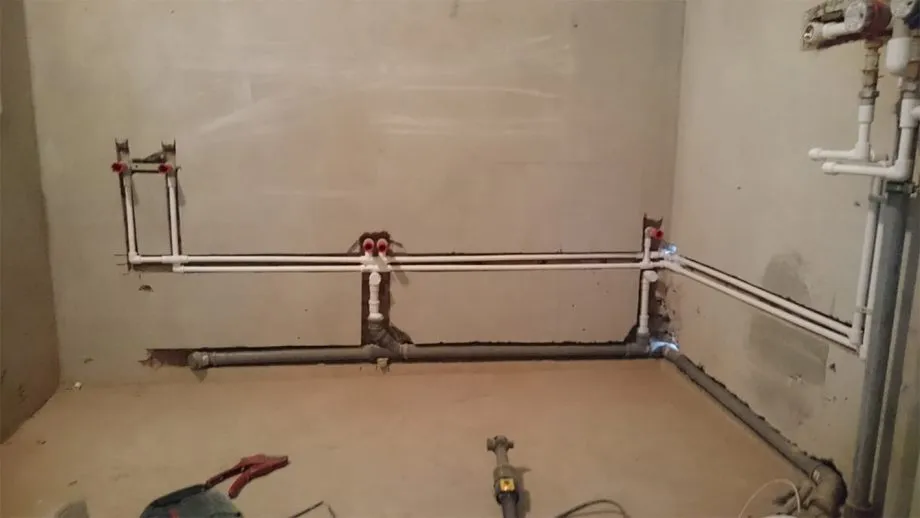

Пример правильно выполненной разводки
Способы разводки труб
Профессионально составленная схема подводки труб к элементам сантехники — важный момент создания единой функциональной системы. Для начала определяют места расположения приборов, затем составляют чертеж с разметкой для монтажа коммуникаций и водоснабжения.
Последовательная
Простая схема, когда магистраль прокладывают с поэтапным подключением к разным сантехническим водоприемникам (бойлер, смеситель, раковина, унитаз, полотенцесушитель и др.).
Особенности последовательной разводки:
- с точки зрения монтажа, это удобный метод, при этом экономится материал, фитинги;
- подключают точки разбора от общей магистрали посредством сантехнических тройников;
- минус — уменьшение давления с каждым последующим прибором, если они включены одновременно.
Используют водорозетки. Это сантехнические детали в виде трубного окончания с резьбой. Устройство снабжено крепежными лапками (для установки на стену), часто его ставят для подключения бытовых приборов через гибкие шланги.
Коллекторная
В схеме на каждой ветке, идущей к прибору, ставят запорные вентили, чтобы отключать контур отдельно от других труб. Основной узел — распределительный коллектор. Устройство включает один вход, иногда два, а выходов несколько для подключения отдельных веток к каждому прибору.
Характеристика разводки:
- напор воды одинаковый во всех точках разбора, независимо от расстояния;
- установка вентилей на каждой ветке не является обязательным условием, а только повышает комфортность управления;
- недостаток в том, что для подачи жидкости одновременно к нескольким водозаборным точкам требуется установка насоса;
- повышается количество используемого материала, переходников.
Установка ПП трубопровода
Установка ПП трубопровода
Монтаж трубопровода может быть закрытым и открытым. В случае открытого монтажа магистраль маскируется гипсокартоном или попросту остается на виду. При закрытом монтаже трубы замуровываются в предварительно штробированные пол и стены.
Очевидно, что открытый монтаж пользуется большей популярностью.
Первый этап. Вначале нужно определить, на какой дистанции от стояка будет пролегать внутренняя разводка. С учетом полученных данных обрезается труба под стояк.
Второй этап. В стояках верхней и нижней квартир необходимо нарезать резьбу, используя клупп. Затем стояки закупориваются таперами, и происходит сборка полипропиленового стояка.
Третий этап. Возобновляется подача воды для проверки герметичности соединений. Если результат положительный, то необходимо установить разводку (с учетом месторасположения сантехники, водного счетчика и фильтра). К унитазу нужно провести лишь холодное водоснабжение.
Четвертый этап. Ко всем сантехническим приборам следует подключить гофрированные шланги. Также перед каждым прибором устанавливается шаровый кран.
Как спроектировать систему собственными руками
Для выполнения водопровода самостоятельно требуется изучение всех особенностей системы.
Основным принципом составление схемы и разметки на месте является прокладка с таким расчетом, чтобы водяная трасса содержала как можно меньше изгибов, поворотов и пересечений и была меньшей протяженности. Схема правильной разводки сделает водопровод надежным и эргономичным.
Установка участков своими руками может быть закрытой в стене или на виду с открытой разводкой. Первый вариант потребует пробивки каналов на поверхности стен, если планируется укладка кафеля. При отделке пластиком достаточно спрятать трубы в монтажное пространство на толщину рейки или профиля.
Второй вариант более прост за счет постоянного доступа к трубам и соединениям. Но все рано планировать нужно так, чтобы большая часть была скрыта за ванной, унитазом или мебелью. Правильным будет расположить вертикальные участки в углах комнаты, а горизонтальные выполнить на уровне пола.
Укладываем трубы без ошибок
Разработав схему разводки и подготовив материалы, можно приступать к сборке всей системы. Рассмотрим особенности монтажа водопровода и канализации.
Монтаж водопроводной системы
Выполнять своими руками разводку водопроводных труб в ванной мы начинаем с установки контрольного вентиля, который должен находиться вблизи от общего стояка. Таким образом в случае возникновения аварийной ситуации или при ремонте можно будет перекрыть подачу воды в квартиру.
Около запорной арматуры ставим фильтр грубой очистки, затем – прибор учета воды. Если есть желание, после счетчика можно установить дополнительный фильтр так называемой тонкой очистки.
Если водопровод монтируется в частном доме, стоит поставить редуктор, который должен быть оснащен манометром.
Устройство позволит контролировать и при необходимости регулировать уровень давления воды в системе, в норме он не должен превышать 6 атмосфер. Следующий узел, который монтируется для водопровода, это коллектор. Понятно, что оборудование устанавливается только в том случае, если оборудуется разводка коллекторного типа.
После чего трубы прокладываются ко всем сантехническим приборам. Для подключения оборудования к водопроводу проще всего использовать гибкие шланги-подводки.
Особенности прокладки труб к полотенцесушителю
Если в ванной комнате присутствует полотенцесушитель, он может быть подключен либо к магистрали горячего водоснабжения, либо к отоплению. Специалисты рекомендуют первый вариант, поскольку иначе оборудование сможет полноценно работать только в отопительный сезон.
Кроме того, врезка в трубу отопления связана с определенными ограничениями. Ее проведение возможно только в летний период. Оптимальное решение – подключение к горячему трубопроводу.
При его выполнении нужно учесть, что между полотенцесушителем и магистралью следует установить специальную перемычку или байпас.
Элемент будет соединять обратную и прямую трубы, а перед змеевиком и сразу после него стоит поставить запорные шаровые краны.
Таким образом при необходимости полотенцесушиетль можно будет отключать от общей системы для ремонта, замены или для сохранения в нем тепла
Обратите внимание на то, что в процессе монтажа прибора нужно точно выдержать минимальный отступ от стенки
Для устройств с диаметром трубы выше 25 мм оно равняется 50 мм, а для радиаторов сечением до 23 мм – 35 мм
Кроме того, особое внимание следует обратить на межосевое расстояние патрубков, предназначенных для подключения оборудования. Оно должно быть точно выверено, иначе подсоединить полотенцесушитель будет невозможно
Укладываем канализационную магистраль
Канализационные трубы укладываются под уклоном, который составляет 0,03 для элементов сечением 40-50 мм и 0,02 при диаметре от 85 и до 100 мм. Монтаж начинаем от наиболее удаленной от стояка точки. Отсюда начинаем выводить уклон трубопровода, около 2 см на каждый погонный метр.
С большим уклоном скорость стоков будет слишком высокой, с меньшим – низкой. В любом случае это приведет к оседанию крупных частиц загрязнений на стенках трубы, что гарантирует регулярное появление засоров. Элементы соединяются при помощи специальных раструбов, которые должны быть направлены в сторону стояка.
Внутри раструба должно находиться уплотнительное кольцо, препятствующее подтеканию стоков. При монтаже оно создает некоторое сопротивление, поэтому специалисты советуют смазывать внутреннюю поверхность раструба хозяйственным мылом или силиконом.
Гладкие концы деталей обрезаем под прямым углом и зачищаем от фаски. Не забываем, что канализационная разводка должна быть предельно простой. Сантехнические приборы следует подключать последовательно, избегая «перекрестков».
Иначе при одновременном сливе из двух устройств может произойти «затор».
Важный момент: обеспечение возможности прочистки канализации. Если сантехническое оборудование находится на довольно большом расстоянии, есть смысл установить дополнительный тройник с крышкой на верхнем отверстии. Через него впоследствии можно будет при необходимости чистить канализацию.
После того, как все сантехнические приборы будут подключены к канализационному трубопроводу, можно считать работы завершенными. Разводка труб в ванной – вполне посильная для домашних мастеров задача. Чтобы выполнить все работы качественно и правильно понадобится четкое соблюдение всех пунктов инструкции, аккуратность и терпение.
Только тогда результат порадует безупречной многолетней службой!
