Разводка труб в ванной. Способы укладки коммуникаций и виды применяемых комплектующих

Этапы проектирования

Любой проект начинается с постановки задачи. Далее, предлагаются различные варианты её решения и выбор оптимального способа. Потом приобретается необходимый материал и производится монтаж. На последнем этапе обязательно выполняется проверка системы на работоспособность, и только после этого уже она закрывается (замуровывается).

Все работы по созданию водоснабжения условно можно разделить на 4 этапа:

1. Создание схемы разводки.
2. Выбор и закупка необходимых элементов трубопровода.
3. Монтаж.
4. Тестирование работоспособности.

Перед этими этапами следует чётко понимать, какое сантехническое оборудование будет использоваться, где оно будет расположено, и какие коммуникации необходимо к нему подвести. Берётся лист бумаги и составляется список: например, унитаз — подвод холодной воды и отвод канализации, умывальник — подключение горячего и холодного водоснабжения, стиральная машинка — подвод холодной воды и слива.

После того как с количеством и видом сантехники решено, можно непосредственно приступать к последовательному выполнению четырёх этапов.

Составление схемы

Для составления проекта необходим план комнаты. Даже если его нет, всегда можно будет нарисовать его самостоятельно. На этом плане схематично указывается вся водозаборная техника и стояки с холодной и горячей водой. Затем изображается трубная разводка в ванной. Чтобы на плане не было нагромождений, канализацию можно будет изобразить отдельно.

На схеме принято холодный трубопровод изображать синей линией, горячий — красной, а канализацию — чёрной. Обязательно на плане указываются тройники и вентили. При использовании на линии клапанов, фильтров очистки, водомеров или иной арматуры их месторасположения также необходимо указывать.

Чтобы в итоге правильно всё развести, нужно предусмотреть ответвления на дополнительно планируемую сантехнику, например, подключение в будущем стиральной машинки или поливочного шланга. При проектировании следует избегать пересечений, допуская их лишь в сложных ситуациях.

Особенности монтажа

При расположении труб существуют негласные правила. Их соблюдать необязательно, но составлены они на основании опыта и логики, поэтому всё же стоит стремиться к их выполнению. Наиболее значимые из них, следующие:

• трубы должны идти параллельно друг другу, при этом прокладывать их стоит вертикально или горизонтально;
• места стыков желательно делать на местах со свободным доступом, которые легко визуально контролировать;
• не следует пренебрегать установкой фильтра грубой очистки воды;
• отвод трубопровода не должен превышать размер трубы, от которой он делается;
• весь трубопровод лучше делать материалом одного типа ;
• схема разводки должна быть составлена так, чтобы количество соединений и переходов было минимальным;
• для избегания появления запахов канализации на неподключенные сливные трубы желательно установить заглушки.

Особенности проведения коммуникаций в квартирном помещении

После определения типа разводки и составления грамотного плана действий, важно проследить за тем, чтобы ввод коммуникационной системы был осуществлен в правильном порядке. В первую очередь проконтролировать, чтобы на трубах присутствовал запорный кран. При протечке, с его помощью можно быстро перекрыть воду

В дальнейшем смотрим на ее состояние в процессе эффективного использования

При протечке, с его помощью можно быстро перекрыть воду. В дальнейшем смотрим на ее состояние в процессе эффективного использования.

Рис 9. Разводка в квартирном доме

Как правило, в новостройках используют современное оборудование. Рекомендуется использовать шаровой кран

Важно запомнить, что открывать или закрывать устройство надо плавно, чтобы не повредить конструкцию. Еще нужно установить специальную защиту, которая исключит протечки. Затем осуществляется монтаж самопромывного фильтра

С его помощью вода проходит качественную чистку воды, ликвидируя сторонние примеси, тяжелые металлы. При надобности можно поставить водомеры, если это потребуется. Также можно поставить регулировщик водного потока. Он устанавливается по желанию или если возникают постоянные трудности с напором

Затем осуществляется монтаж самопромывного фильтра. С его помощью вода проходит качественную чистку воды, ликвидируя сторонние примеси, тяжелые металлы. При надобности можно поставить водомеры, если это потребуется. Также можно поставить регулировщик водного потока. Он устанавливается по желанию или если возникают постоянные трудности с напором.

Выбор труб

Трубы в ванной выбирают в зависимости от материала изготовления. Каждый вид отличается характеристиками, техническими показателями.

Популярные материалы:

• полипропилен для магистралей с высоким давлением;
• медь встречается редко из-за высокой стоимости;
• металлопластик практичный материал по средней цене.
• ПВХ — долговечный бюджетный вариант.

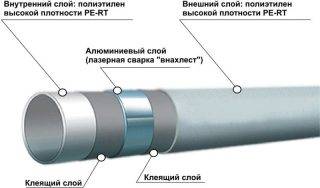

Металлопластик

Комбинированный материал, в котором сочетается пластик и алюминиевый слой. Такие трубы сочетают положительные качества металлических и пластиковых труб.

Особенности металлопластиковой продукции:

• срок службы до 50 лет (при установке по нормам);
• не подвержена коррозии, нет внутренних отложений ржавчины, железных окислов;
• держит форму, не трансформируется;
• материал не реагирует с водой, поэтому сохраняется чистота жидкости.

Недостатки металлопластика проявляются в том, что есть ограничение по предельным показателям температуры, при которых они сохраняют целостность — это показатель 95°. Стыки и соединения, которые промерзают, (например, в ванне неотапливаемой дачи зимой) могут давать течь при начале эксплуатации весной.

Сваривают по боку трубы лазером или ультразвуком, получаются бесшовные или шовные поверхности. В первом случае толщина армированного слоя одинакова, во втором — толщину на шве уменьшают, чтобы избежать перепадов.

ПВХ

Поливинилхлорид — основное сырье для изготовления. Термопласт включает в составе хлор, водород, углерод и стабилизаторы. Для водопровода под давлением производят непластифицированную продукцию (НПВХ).

Отличительные черты материала:

• небольшой вес (в 5 раз меньше металлических);
• невысокая стоимость по сравнению с другими трубами аналогичных показателей;
• стойкий к коррозии, кислотам, солям, щелочам;
• высокая пропускная способность (хорошие гидравлические свойства);
• упругость (переносит гидравлический удар);
• низкая теплопроводность;
• нетоксичный, негорючий.

Как сделать разводку из полипропиленовых труб

Твердое вещество получают при переработке нефти или газов посредством полимеризации пропилена. Материал относят к категории полиолефинов. Трубы универсальные, с высокими потребительскими характеристиками. По сравнению с поливинилхлоридом изделия отличаются твердостью стенок.

Особенности разводки полипропиленовых труб в ванной для водоснабжения:

• разрешены для прокладки горячей воды;
• обладают отличной электрической изоляцией и теплоизоляцией;
• быстро и удобно монтировать;
• при сильном напоре глушат шум, поэтому движения потока не слышно;
• повышенная прочность к механическому воздействию;
• при охлаждении и нагревании малый коэффициент деформации;
• долговечные — служат около 50 лет;
• пропускная поверхность гладкая, внутри не образуется ржавчина, другие осадки.

Однослойную продукцию устанавливают в магистралях холодной воды, неармированные виды маркируют РРВ, РРS, PPR, РРН. Армированные трубы применяют для ГВС.

Недостатки материала в том, что для стыкования нужна сварка, при этом усложняется технический осмотр и ремонт.

Выбор схемы разводки сантехники в квартире

Существует две разновидности схем подключения сантехники в квартире или доме:

• тройниковая (последовательная);
• коллекторная.

В первом случае к стояку присоединяют одну трубу подачи воды, а к ней при помощи тройников подключают необходимое сантехническое оборудование. При коллекторной сантехнической разводке в квартире к стояку монтируется коллектор, к которому отдельным отводом присоединяют каждый элемент сантехники. По сути, эти способы аналогичны последовательному и параллельному соединению электрических приборов и обладают сходными особенностями, достоинствами и недостатками. Поговорим о них подробнее.

Последовательная разводка сантехники в ванной

Тройниковая или последовательная схема разводки обычно применялась в советских типовых квартирах. Так что ее недостатки известны всем, кто жил в серийных домах или хрущевках. Во-первых, это невозможность перекрыть воду на каком-то определенном участке водопровода

Неважно, требуется ли вам починить унитаз или заменить смеситель на кухне: без воды в любом случае остается вся квартира

Вторым важным недостатком выступает зависимость напора воды в каждой точке разбора от количества активных точек. Иными словами, при включении крана на кухне, напор в ванной ощутимо падает. А если одновременно с краном включить еще стиральную или посудомоечную машину, пользоваться водопроводом станет совсем неудобно.

Третий недостаток – это большое количество тройников, через которые подключена сантехника. Разводка по квартире при большом количестве соединений становится весьма ненадежной, поскольку возрастает риск протечек. Это делает затруднительным скрытый монтаж труб: придется использовать большое количество ревизионных люков, что может сильно навредить дизайну помещения.

Поэтому данную схему имеет смысл применять только для небольших квартир, и при условии, что в них будет 2-3 точки разбора, не предполагающие одновременного использования. Также при монтаже следует учитывать, что основная труба подачи должна быть больше по диаметру, чем трубы, к которым подключены сантехнические приборы. И, конечно, следует учитывать уровень давления в водопроводной системе дома. Если он невысок, выходом станет коллекторная разводка сантехники в ванной: своими руками или с привлечением специалистов.

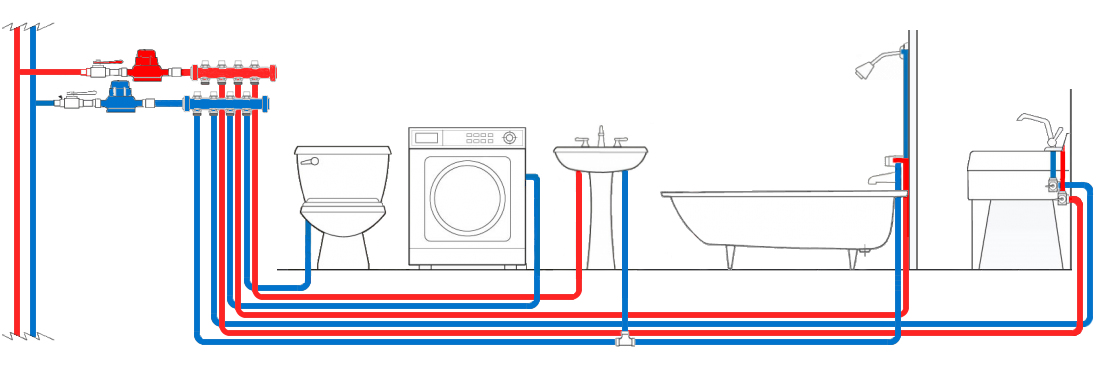

Разводка коллекторного типа

Если предполагается, что в ванной будет установлена разнообразная современная сантехника, разводка труб по коллекторному принципу будет более удобной. Она позволяет:

• поддерживать стабильный уровень давления в водопроводе, вне зависимости от одновременно включенных приборов;
• обеспечивать независимый ремонт участков трубопровода и сантехнического оборудования;
• свести к минимуму число соединений трубопровода;
• производить скрытый монтаж труб.

Для ванных комнат большой площади, где установлена разнообразная сантехника, схема разводки коллекторного типа будет особенно удобной. Она позволяет устанавливать сантехнические приборы на большом удалении от стояка без ущерба для качества их работы. Кроме того, на каждый при таком типе подключения прибор можно установить индивидуальные фильтры, счетчики или регуляторы давления.

Кроме того, водопровод, устроенный таким образом, гораздо проще обслуживать. В случае неисправности довольно легко определить место повреждения. Для ремонта конкретного сантехнического прибора не придется оставлять без воды всю квартиру. А в случае протечек не нужно будет полностью демонтировать трубопровод: достаточно провести ремонт на конкретном его участке.

Из недостатков системы можно назвать ее высокую стоимость за счет большого количества расходных материалов (труб, запорной арматуры и т. д.). Вторым серьезным минусом выступает сложность монтажа водопровода по данной схеме. Коллекторная разводка сантехники в новостройке своими руками без соответствующего опыта вряд ли получится работоспособной. Следует заручиться хотя бы теоретической помощью специалиста.

Меры безопасности при прокладке труб

Для того, чтобы обезопасить себя при работе, подготовьте себе рабочее место – уберите все, что мешает подойти к местам установки труб. Перед работами в ванной комнате убедитесь, что нигде поблизости нет открытых электророзеток и оголенных проводов. Перекрыв воду на стояке, откройте проток на все краны, чтобы убедиться в отсутствии пропусков через запорный вентиль.

Работа с паяльником потребует осторожности, чтобы избежать от ожогов и возникновения пожара. Паяльник не оставляйте без присмотра, всегда устанавливайте его на специальную подставку когда не пользуетесь

Подберите для него место на несгораемой поверхности вдали от легковоспламеняющихся материалов и жидкостей.

Позаботьтесь о собственном здоровье и безопасности. К работе приступайте в спецодежде из толстой джинсы с длинными рукавами и штанинами. На ноги обуйте добротную рабочую обувь. Руки закройте перчатками из прочной ткани. Для защиты глаз перед работой с перфоратором оденьте защитные очки или маску

Виды разводки труб

На данный момент при сантехнических работах рекомендуются следующие 3 типа:

• Коллекторная (с параллельным подключением каждого объекта к магистральным трубам);
• Последовательная (подключение каждого объекта к основной трубе через отдельный тройник);
• С проходными розетками (схожа с последовательной, но вместо тройников устанавливают розетки).

Последнюю схему прокладки применяют только в частных домах. Она потребует установку дополнительного насоса для подпора воды и прокладку труб значительной длины.

В квартирах же используют первые две схемы, о них расскажем подробнее.

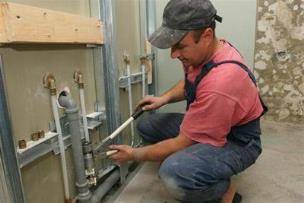

Способы монтажа водопроводных труб

И видимые трубы никак не украшают ее. Поэтому разработаны технологии, позволяющие спрятать разводку труб в пол или стены. Там же, где такой необходимости нет, применяется открытый метод укладки. Каждый из способов имеет ряд характерных особенностей.

Открытая прокладка

Главное преимущество заключено в том, что имеется постоянный доступ ко всем элементам системы. Такую разводку труб в ванной комнате или туалете легко обслуживать, и можно ремонтировать, не повреждая отделку. Монтаж можно сделать собственными силами, так как процедура менее трудоемкая, и требует применения меньшего количества специализированных приспособлений.

Недостатком принято считать опасность повредить трубопровод. Но это относится только к пластиковым элементам. Металлические и металлопластиковые трубы имеют достаточную прочность, чтобы устоять и остаться целыми при механическом воздействии. Страдает также эстетичность помещения. Также мешает шум воды, жужжание счетчика и т.д.

Чтобы устранить все недостатки мастера монтируют короб, который отделывают в стиле комнаты. Имеется в виду стационарный каркас из металлического уголка, прикрепленный к стенам, потолку и полу. Зашивать нужно не полностью. Оставляют люк с дверцей, который нужен, чтобы можно было добраться к кранам, манометрам, счетчику и т.д.

Главное, чтобы стремление сделать помещение красивым не было сильнее здравого смысла.

Некоторые типы труб нельзя прятать. Железные трубы окисляются, ржавеют, гниют. А если их зашить в короб, конденсат на холодном трубопроводе станет причиной появления очагов коррозии. Выход — это разборный короб, который можно периодически демонтировать, и проводить ревизию и профилактику.

Скрытая укладка инженерных коммуникаций

Суть метода в том, что трасса водопровода укладывается в специально прорезанные ниши. Те, кто пожелает смонтировать разводку именно таким способом, должен учитывать следующие факторы:

1. Штробить перекрытия запрещено. Пустотные плиты армированные, и именно арматура придает им прочность. Выход – трубы в стяжке на полу.
2. Цементно-песчаный раствор весит много, а перегружать перекрытия небезопасно. Это может привести к тому, что оно просто лопнет.
3. Резать несущие стены также не рекомендуется. Нарушая целостность каркаса здания, мастер ставит под угрозу его существование. Возможно обрушение.
4. Штробить можно кирпичные стены и дома из блоков. Пустотные панели должны всегда оставаться целыми. Это касается бетона и арматуры.

Чтобы не наделать глупостей, лучше обратиться к специалистам. А еще лучше изготовить проект перепланировки, и получить официальное разрешение на выполнение работ.

Несомненный плюс этого метода – отсутствие видимых труб, приятный интерьер. Минус – невозможность вести контроль состояния водопровода. Состояние трубопровода всегда будет тайной, а поломка неприятным сюрпризом. Более того, вмуровывать можно не любые трубы. Нужно выбрать те, которые имеют малый коэффициент термической деформации.

Замуровывать обслуживаемые соединения нельзя.

Если трубы пластиковые, и участки приварены друг к другу – отлично. Главное, чтоб прочность такого трубопровода была достаточной для того, чтобы выдержать нагрузку.

Специалисты рекомендуют придерживаться ГОСТов, которые требуют, чтоб фитинги, муфты и другие соединения были открытыми, так как в большинстве случаев протечь появляется именно здесь.

Разводка холодной и горячей воды

Как уже говорилось выше, есть два вида монтажа – открытого типа, когда трубы прокладываются поверху и скрытого типа, если трубы проходят сквозь стены и скрыты полом или керамической плиткой.

У каждого типа есть свои достоинства и недостатки. Преимущество открытого монтажа труб заключается в том что всегда открыт доступ к ремонтным работам. Но этот вид монтажа выглядит не очень эстетично. При закрытом монтаже трубопровод скрыт, однако, доступ для ремонта зачастую трудноосуществим.

Монтаж подводки

Остановимся подробнее на закрытом монтаже подводки холодной и горячей воды

Для начала нужно приготовить каналы для монтажа трубопровода. Это достигается путём штробления стен, если дом кирпичный. Ни в коем случае нельзя касаться несущих стен. Помните об этом.

Затем нужно выбрать материал труб, которые вы будете прокладывать:

• Полипропиленовые трубы PN 16 и PN 10 цифры обозначают давление в атмосферах. Эти трубы идут для подачи холодного водоснабжения.
• PN 20, PN 25. Эти трубы предназначены для подачи горячей воды.

Соединительные фитинги нагреваются специальным паяльником, сантехники его называют «утюг», продаётся он в специализированных магазинах

В эксплуатации очень удобен, только нужно помнить о мерах предосторожности

• Полиэтиленовые трубы – используются для прокладки под тёплым полом или в земле, при открытой или наружной разводке. PE-PT- молекулярное уплотнение.
• ПНД — изготовляется из полиэтилена низкого давления.
• Для скрепления труб между собой используется специальный пресс, скажу сразу – оборудование и трубы очень дорого стоят и ударят по вашему бюджету.

Знаю людей, кто ещё использует для монтажа металлические трубы. Но они неудобны в обслуживании, а для их монтажа нужен профессиональный сварщик.

Остановимся на полипропиленовых трубах, так как их удобно монтировать, соединять между собой, эти трубы долговечны и стоят недорого.

О монтаже металлопластиковых можно прочитать тут.

Требования к сборке конструкции:

• 1. Запастись фильтрами.
• 2. Трубы в стене ни в коем случае нельзя стыковать резьбовым соединением.
• 3. После монтажа напор воды должен оставаться под контролем.

Различают два вида разводки:

1. — коллекторный
2. — тройниковый

Первый вид самый надёжный и самый сложный в исполнении. При выполнении монтажных работ каждый стояк с холодной и горячей водой подключается к отдельному прибору. Это делается для равномерного распределения напора воды на каждый установленный прибор.

При тройниковом варианте разводки водопроводных труб на каждом отводе устанавливается запорный кран. Какой вариант выбрать, решайте сами.

Внутренняя разводка:

• Устанавливаем стояки. Монтаж начинаем вести из нижней точки, последовательно поднимаясь наверх. Раструбы кладём всегда верхней стороной.
• При монтаже сразу устанавливаем фитинги – тройники. Места, где будут находиться фитинги, находятся под угрозой засора, обеспечьте к ним беспрепятственный доступ.
• Ставим отводные линии, их подключают к установленным стоякам от сантехнических удобств: унитаз, раковины, ванны.
• Не забываем об уклонах – трубы окружностью 50 мм — 3 см на один погонный метр, 110 мм – 2 см на погонный метр.

Чем меньше диаметр сантехнических удобств, тем дальше мы должны располагать их от стояка. И наоборот. Самым большим диаметром обладает унитаз – 110 мм, его всегда устанавливают максимально близко к точкам водоотдачи. Сливной бачок располагается вертикально.

Порядок монтажа

1. Лучше всего начинать монтаж от системы общего водоснабжения. Желательно сразу установить вентили. Ещё лучше шаровые краны.
2. Независимо откуда будет подаваться вода – из общего стояка или скважины, устанавливайте фильтры. Вода может поступать с примесями извести или песка.
3. После установки шаровых кранов или вентилей монтируйте счётчики воды и редукторы давления. Затем припаиваем трубы и ведём их к основным источникам сантехнических удобств.
4. Водопроводные трубы заканчиваем резьбовым соединением для присоединения гибких шлангов.

Монтаж по коллекторной схеме

Принцип организации коллекторных систем

Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).

Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.

Схема устройства коллекторного шкафа

Монтаж коллекторного водоснабжения

Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.

Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.

Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.

Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

На фото пример разводки воды в квартире коллекторного типа

При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.

Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.

Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.

Коллекторное отопление

Коллекторная схема отопления реализуется следующим образом:

1. Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
2. Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
3. Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
4. Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
5. В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).

На схеме коллекторная разводка отопления

При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.

Основные этапы монтажных работ

Грамотная разводка должна выполняться с минимизацией резки и сгибов труб. Самым современным и удобным способом монтажа является использование готовых каркасных конструкций, соединителей и фитингов. На начальном этапе устанавливается контрольный вентиль.

Сократить перепады давления можно при помощи увеличения размера трубы подводящего типа или посредством использования коллекторной схемы разводки, которая позволит получить отдельное водоснабжение для каждого устройства.

Давление в трубах регулируется редуктором, устанавливаемым после подключения фильтра грубой очистки. Рекомендуется в дополнению к редуктору смонтировать манометр, который помогает определить показатели давления

Кроме того, немаловажное значение имеет запорная арматура, позволяющая при необходимости перекрыть аварийный участок водоснабжения

Как подвести трубопровод к полотенцесушителю

Подводящие конструкции можно протянуть к сушилке от отопительного стояка или же магистрали горячей воды, но не забывайте о том, что при наличии центрального отопления, радиатор будет работать лишь во время отопительного сезона. Кроме того, если врезать отводы в отопительную систему, нужно будет перекрывать воду на стояке, а это следует предварительно согласовывать с коммунальщиками в своем доме.

Лучше всего подключаться от горячего трубопровода, а для удобства и с целью экономии горячей воды между сушилкой и магистралью лучше поставить байпасную перемычку, соединяющую прямую и обратную трубы. В вот шаровые краны перед и после змеевика смогут отсекать сушилку при необходимости ее сменить или с целью сохранения теплого воздуха в помещении.

Как правильно начать?

Не стоит брать пример с тех, кто предпочитает делать все «на глазок». Начать следует с проекта будущей разводки. Это может показаться лишним и даже слишком сложным, но, тем не менее, такой проект необходим.

С его помощью можно точно определить оптимальное место для каждого сантехнического прибора, подобрать необходимые детали и элементы трубопроводов и определить их расход.

Начать выполнять проект рекомендуется со списка сантехнического оборудования, которое планируется разместить в санузле

Важно знать, что если в доме туалет и ванная комната разделены, нужно выполнять проект разводки для обоих помещений. Это объясняется тем, что их коммуникации связаны и не могут быть смонтированы обособлено. Определившись со списком сантехники, следует пометить, какие трубы нужно подвести к каждому из устройств

Определившись со списком сантехники, следует пометить, какие трубы нужно подвести к каждому из устройств.

Ориентироваться можно на такую схему:

• Ванна любого типа или душевая кабинка. Подключается холодное, горячее водоснабжение, а так же канализация.
• Умывальник-раковина. Подводится канализация, горячий и холодный водопровод.
• Биде. Соединяется с трубопроводом горячего, холодного водоснабжения и с канализацией.
• Унитаз. Подключается холодная вода и канализационная магистраль.
• Стиральная машинка. Подводится канализация и холодное водоснабжение.

На следующем этапе нужно построить схему-основу будущего проекта. Для этого выполняются точные замеры помещения, по которым впоследствии строится схема. Ее желательно выполнять на миллиметровке в подходящем масштабе.

Все размеры должны быть точно соблюдены

Это важное условие выполнения грамотного проекта. Точно также измеряются все сантехнические приборы. Их размеры нужны для того, чтобы максимально точно «вписать» оборудование в помещение

Их размеры нужны для того, чтобы максимально точно «вписать» оборудование в помещение.

Если пока еще нет окончательного решения относительно места расположения сантехники, можно поступить следующим образом. На бумаге точно по произведенным замерам в соответствии с масштабами помещения выстраивают схематическое изображение каждого сантехнического прибора.

Лекало вырезают, и полученные фигуры располагать на полу, добиваясь оптимальной расстановки приборов.

При этом нужно учесть следующие требования. Первым от канализационного стояка традиционно устанавливается унитаз. Оптимально, чтобы его выпуск посредством фитинга соединялся со стояком. Большое расстояние от стояка, а тем более наличие в трубопроводе поворотов будет провоцировать засоры и не позволит оборудованию нормально работать.

Сантехнические приборы желательно располагать таким образом, чтобы стоки от них проливались через унитаз. Это станет очень хорошей профилактикой засоров.

Кроме унитаза максимально близко к канализационному стояку рекомендуется размещать ванну или душевую кабинку с низким сливом. Это необходимо для предотвращения возможных проблем с уклоном. Остальное сантехническое оборудование может быть размещено на любом удобном расстоянии.

Кроме того, желательно внимательно изучить техническую документацию на сантехническое оборудование на предмет его подключения. Если предполагается типовой вариант, который предусматривает одноуровневое расположение трубопровода и оси канализационного выпуска прибора, никаких проблем не возникнет.

Если же предполагается нетиповое подключение, следует подготовиться ко всем его особенностям.

Чаще всего вариации в подключении могут быть у унитазов. В зависимости от модели их слив может быть прямым или наклонным, а так же направляться в сторону пола или стены. Технология установки унитаза с косым выпуском имеет свои особенности.

Нетипичным может быть подключение душевых кабинок и ванн. Развязки их слива могут иметь разную конфигурацию. Все эти особенности необходимо учесть еще на этапе проектирования.

После того, как места установки сантехники фиксируются, начинается работа с размещением подходящих к ним трубопроводов. Масштаб схемы должен строго соблюдаться, только так удастся выполнить правильную разводку труб в ванной.

Важный нюанс. Занимаясь «расстановкой» сантехники и мебели, не нужно забывать о том, что все двери в помещении должны свободно открываться и к каждым устройством должно быть удобно пользоваться.
