Преимущества пластиковых водоотводных лотков

Размеры водоотводных лотков

Дорожные коммуникации отличаются тем, что могут монтироваться из различных конструктивных элементов. Различаются пластиковые лотки для водоотвода по своим геометрическим параметрам, в которые включают не только размеры, но и форму. Преимущество полимерных изделий состоит в том, что они имеют широкое разнообразие размеров.

Размер водоотводных лотков зависит от количества выпадающих осадков в конкретном регионе

В зависимости от ширины пропускного канала определяется их пропускная способность. Этот показатель может составлять 140–500 мм. Благодаря такому разнообразию появляется возможность прокладки дренажной системы, которая сможет удалять большое количество атмосферных осадков и талых вод без необходимости организации глубокого канала.

Все лотки для отвода воды классифицируются по нагрузке, которую они могут выдержать. В зависимости от эксплуатационной нагрузки, выделяют несколько классов дренажных желобов. Они указаны в таблице.

Таблица 1

Обозначение класса	Нагрузка, т	Эксплуатационная зона
A15	1,5	пешеходные дорожки; велосипедные дорожки.
B125	12,5	парковочные зоны для легковых машин; гаражи для легковых машин.
C250	25	пешеходные тротуары; мастерские автосервиса.
D400	40	обочины; автозаправки; объекты транспортной инфраструктуры с небольшой интенсивностью движения.
E600	60	Промышленные предприятия; причалы; складские помещения; автомобильные магистрали; объекты транспортной инфраструктуры с высокой интенсивностью движения.

Ещё одним важным показателем является высота лотка. Как правило, этот параметр не превышает отметки в 800 мм. Лотки с высотой, которая превышает 120 мм, используется крайне редко. Для организации дренажа в частных хозяйственных случаях применяются изделия высотой от 60 до 120 мм. Радиус (завершённый по окружности) этих конструктивных элементов для дренажа в большинстве случаев составляет 100 мм.

Лотки также различаются по высоте, максимальный показатель этого параметра — 800 мм

Водоотводные лотки могут иметь вес от 9 до 14 кг. Это очень небольшая цифра, если сравнивать их вес с аналогичным показателем бетонных лотков или желобов из других материалов.

Выбор ливневых лотков ↑

Подбор пластиковых лотков водоотведения проводится по двум параметрам:

• предполагаемой нагрузке;
• количеству осадков.

В первом случае следует учесть возможные нагрузки на систему водоотведения (пешеходная зона, интенсивное движение легкового или грузового транспорта и т.д.), определить соответствующий класс нагрузки и выбрать нужный пластиковый лоток.

По количеству осадков определяется внутреннее сечение лотка (пропускная способность).

При этом учитывается:

• интенсивность осадков в данной местности Q, л/сек на га – определяется по СНиП 2.04.03-85;
• тип поверхности бассейна стока — коэффициент k;
• площадь стока, м2.

Расчет количества осадков (л/сек) проводится по формуле:

V=k∙Q∙S

Коэффициент поверхности стока

Тип поверхности стока	Коэффициент k
Брусчатка в зависимости от типа соединения	0,6 — 0,8
Асфальт или бетон	0,9
Гравийное покрытие	0,15 — 0,3
Щебеночное покрытие	0,25 — 0,6
Травяная область в зависимости от почвы	0,05 — 0,35

Стоимость ↑

Стоимость водоотводных пластиковых лотков не выше, а иногда и ощутимо ниже бетонных аналогов. В частности это относится к изделиям, выдерживающим большие нагрузки.

Цена зависит от ряда факторов, среди которых важнейшие:

• ширина гидравлического сечения;
• наличие усиления на лотках;
• комплектация решеткой.

Низкие затраты на доставку и монтаж пластиковых лотков значительно влияют на общую стоимость в сравнении с аналогами из других материалов.

Цены на продукцию компании Gidrolica (май 2014 г.)

Серия	Внутреннее сечение, мм	Цена, руб.
Light	100	530-580 (с решеткой)
Standart	100	290-470
Standart	150	520-680
Standart	200	730-930
Standart	300	2900
Standart Plus	100	590-770
Standart Plus	150	820-980
Standart Plus	200	1030-1230
Pro	100	480
Pro	150	680
Super	100	726-976
Super	150	764-932
Super	200	1276-1476
Super	300	3452

Пластиковые водоотводные лотки изготавливаются из качественных полимерных материалов, которые обеспечивают изделиям прекрасные эксплуатационные характеристики.

Широкий выбор различных серий от разных производителей, универсальность, легкость и прочность, простота монтажа и длительный срок службы делают пластиковые лотки для ливневой канализации лидерами рынка систем поверхностного водоотвода.

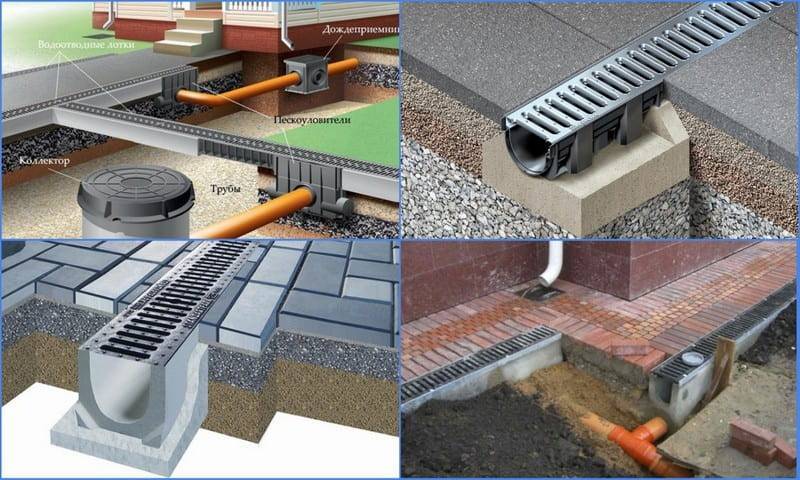

Устройство и основные характеристики

Лоток водоотводный— прямоугольная, закругленная или квадратная емкость, похожая на канавку с решеткой, препятствующей попаданию в нее мусора. Иногда решетки оснащаются замками или задвижками. Такие модели устанавливаются у объектов, где применяются повышенные требования к уровню безопасности или предусмотрено использование ливневых стоков для хозяйственных нужд (например, полива).

Инженерно-коммуникационные

Лоток может быть бетонный, железобетонный, чугунный, стальной, керамзитовый, полимеробетонный, полимерочесчаный, пластиковый, комбинированный (корпус из одного материала, решетка — из другого). Но в производстве всегда используются материалы с повышенными показателями прочности.

При выборе этих изделий учитываются два основных параметра: максимально допустимая нагрузка и пропускная способность. По допустимой нагрузке эти элементы делятся на несколько групп:

• А 15 (до 1,5 т) — можно монтировать под спортивными площадками, городскими пешеходными зонами, велосипедными и парковыми дорожками, на загородном участке (под садовыми дорожками);
• В 125 (до 12,5 т) — под автомобильными дорожками для легковых автомобилей, на автостоянках, перед загородным гаражом и в городском гаражном кооперативе;
• С 250 (до 25 т) — на АЗС, автомойках, в автосервисах;
• D 400 (до 40 т)— в промышленных зонах, на автопредприятиях, на автодорогах с движением всех видов транспорта;
• Е 600 (до 60 т)— около промышленных предприятий, логистических центров, складов;
• F 900 (до 90 т)— на аэродромах и военных базах.

Пропускная способность лотка рассчитывается в соответствии с требованиями к ливневой канализации

При выборе важно учесть ширину и высоту изделия. В загородном доме около зданий можно установить элементы, А 15, возле гаража — В 125, на въезде — D 400 (если требуется въезд ассенизаторов или трактора)

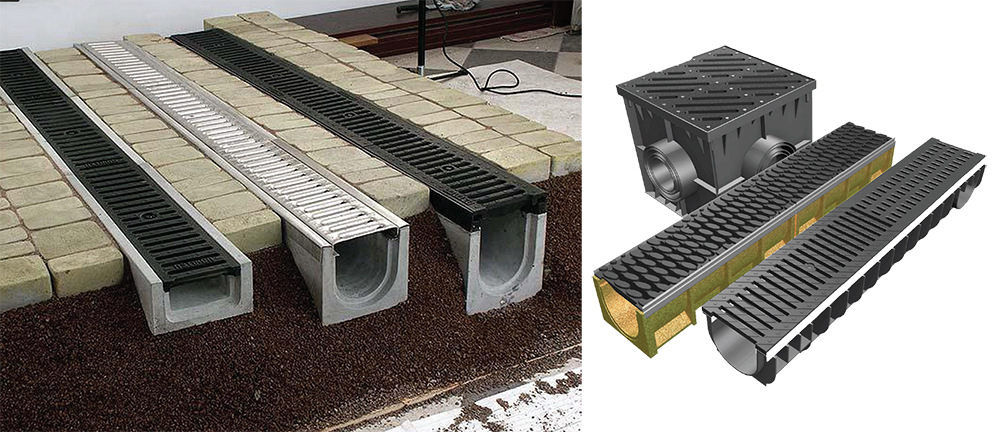

Разновидности водоотводных лотков

бетонные и железобетонныефиксированная или с уклоном в 5%очень тяжелые

Изделия из полимеробетона сочетают в себе качества бетона и пластика. По жесткости и прочности они не уступают железобетону. Для производства этого материала в бетон добавляется гранитная крошка и песок, а так же эпоксидная или полиэфирная смола. Это позволяет в двое снизить вес изделий и сделать их более эластичными и гибкими, снизить коэффициент водопоглощения. Гладкая внутренняя поверхность способствует удалению из лотков мусора. Эти изделия часто используют для монтажа систем водоотвода у городских жилых домов, на автостоянках, дорогах, спортивных площадках, парках. По прочности полимеробетон может достигать класса F 900.

Для производства полимеропесчаных изделий используется смесь полимерной крошки и очищенного кварцевого песка. Смесь разогревается до температуры плавления полимера и перемещается под пресс. Готовые элементы сочетают в себе гибкость полимера и прочность кварцевого песка. Полимеропесчаные лотки относятся к классу прочности С 250 и используются на автомойках, АЗС, в автосервисах и парках, в городском жилищном строительстве. Вес полимеропесчаных изделий ниже веса бетонных вдвое, что позволяет при монтаже обходиться без специальной техники.

Пластиковые лотки производятся из полипропилена или полиэтилена низкого давления (ПНД) и относятся к классам А, В и С. Эти изделия обладают небольшим весом, прочные и долговечные, простые в монтаже. Прочность увеличивается за счет ребер жесткости. Это самый лучший вариант для монтажа ливневой канализации загородного частного дома. Стандартная длина — 1 метр, различная высота, ширина 70−300 мм. Вес такого лотка не превышает 1,5 кг (без решетки).

Расчет системы ливневого водоотведения

Устройство ливневой канализации из лотков своими руками – дело относительно несложное, но для его реализации потребуется произвести ряд расчетов. Эти расчеты позволят не только точнее спроектировать систему, но и сэкономить финансы за счет приобретения ровно того количества элементов, которое потребуется для максимально эффективного водоотвода.

Для расчета ливневой канализации потребуются следующие данные:

• периодичность выпадения осадков в вашем регионе, а также мощность снежного покрова. Последний параметр необходим для расчета отведения талых вод;
• среднее количество осадков в регионе. Этот показатель выражается в миллиметрах и соответствует толщине слоя выпавшей воды;
• площадь стока. В случае с линейной канализацией это будет общая площадь территории, с которой планируется отведение воды, а с точечной – площадь кровли;
• расположение уже имеющихся на участке подземных коммуникаций;
• полная характеристика грунтов на территории.

Выбрать и купить водоотводный лоток нужного типа можно только в том случае, если при проектировании системы учтены все эти параметры, иначе ливневая канализация не будет максимально эффективной.

Уход за ливневой канализацией из лотков

Для того чтобы система отвода воды с территории функционировала максимально эффективно, за ней нужно следить и регулярно чистить. Если вы купите бетонные водоотводные лотки (или другой вариант) и смонтируете из них систему открытого типа, то для устранения засора в ней достаточно будет просто снять решетку и убрать мусор при помощи лопаты или совка.

Если же засорилась подземная часть канализации, то удалить засор будет немного сложнее. Нужно снять и прочистить фильтры, установленные для улавливания мелкого мусора. В случае если эта мера не помогла, стоит использовать специальный сантехнический трос. Иногда достаточно просто пробить в образовавшейся пробке отверстие, и вода сама размоет преграду.

В особо сложных случаях для систем закрытого типа используется гидродинамическая прочистка. Она заключается в том, что в систему под очень большим давлением подается вода. Для проведения очистки такого типа требуется специальное оборудование, однако его использование имеет ряд преимуществ. Во-первых, вода под большим давлением удаляет все засоры в канализации, а во-вторых, она очищает стенки системы, что снижает риск возникновения засоров в будущем.

Расчёт параметров системы

Для нормальной эксплуатации люки определяют:

• расход сточных вод;
• диаметр трубы;
• уклон трубопровода;
• глубина установки.

Расход сбрасываемой воды зависит от площади, с которой удаляется вода, и интенсивности осадков (согласно СНиП-2.04.03-85, таблица 4). Объем сбрасываемой воды рассчитывается по формулам для дождевой и талой воды, подробно с учетом поправочных коэффициентов, установленных в Разделе 3 «Методика расчета объемов организованного и неорганизованного стока», Калуга, 2011 г. (расчетный алгоритм в СНиП, но он посложнее).

В целом формула расчета выглядит так:

где это находится:

• Q — объем воды, который система должна удалить;
• q20 — интенсивность осадков;
• F — площадь поверхностей, с которых планируется отвод воды;
• — поправочный коэффициент, который зависит от материала покрытия участка, с которого собирается вода

Затраты на каждый вход дождевой воды при слиянии с другими потоками складываются, диаметры труб становятся больше. На практике для отдельных участков желоба загородного дома с участком берутся трубы Ø 100-150 мм, для магистральной трассы — Ø 200 мм.

Уклоны каналов, лотков и трубопроводов принимаются по СНиП-2.04.03-85, определяющим минимальные значения для:

• Ø 150 мм — 0,008 (8 мм на 1 погонный метр);
• Ø 200 мм — 0,007 (7 мм на 1 погонный метр).

Для одиночных лотков любого сечения минимальный уклон составляет 0,005 (5 мм на 1 погонный метр). Некоторые железобетонные изделия сразу имеют желаемый уклон, обозначенный стрелкой. На практике рекомендуется делать уклон больше минимального: 15-30 мм на 1 погонный метр м.

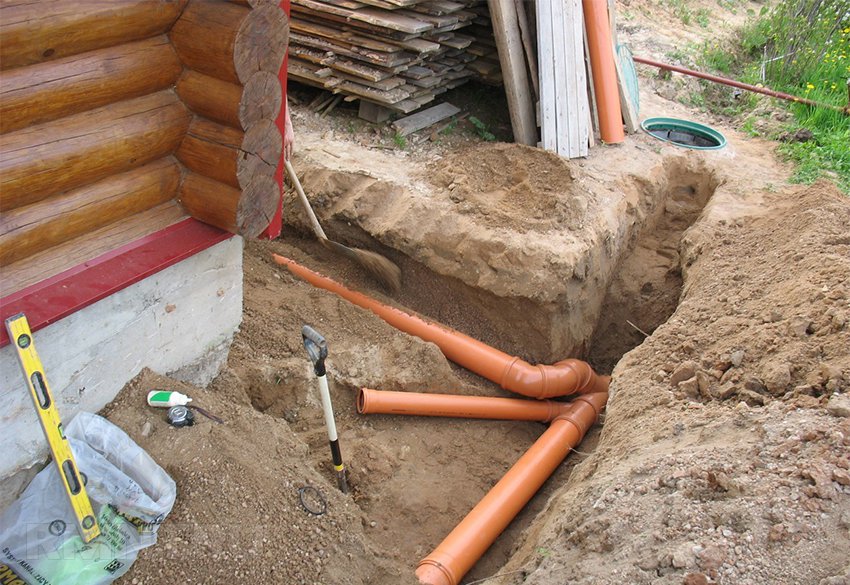

Глубина прокладки домашней канализации меньше дренажа, если на участке монтируются обе сети и в среднем 30 см.

Устройство

Конструктивно устройство пластиковых водоотводных лотков представляет собой жёлоб определённого размера (длина, ширина и глубина) и крышки. Последняя являет собой решётку, которая служит для придания вида изделию и всей системе, а также предотвращению её засорению посторонними предметами.

Жёлоб лотка изготовлен таким образом, что при необходимости его можно укорачивать, путём обычного отрезания, кратного 10см. В комплект лотка также могут входить различные насадки.

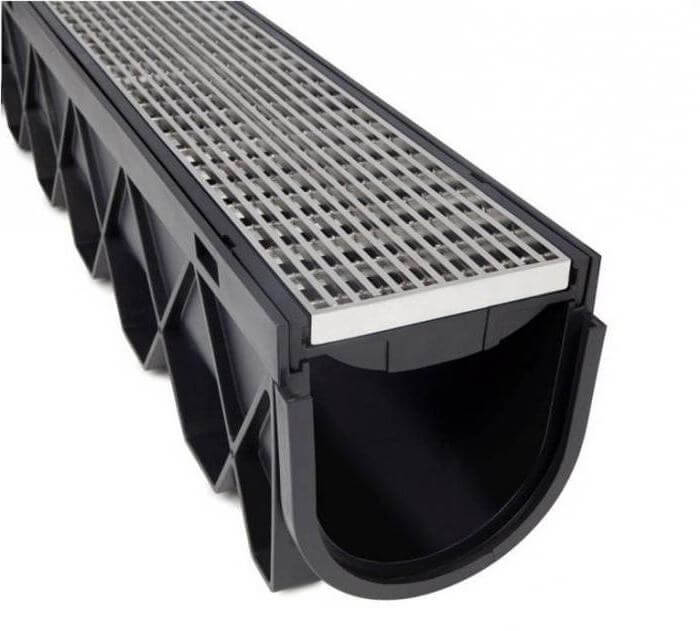

Устройство пластикового лотка

Чем больше параметры пластикового лотка, тем больше воды он может пропустить за единицу времени. Поэтому здесь прослеживается прямая зависимость размеров лотка от его пропускной способности. На практике, при выборе оптимального размера, обычно учитывают среднемесячную норму осадков, увеличив её на 25%.

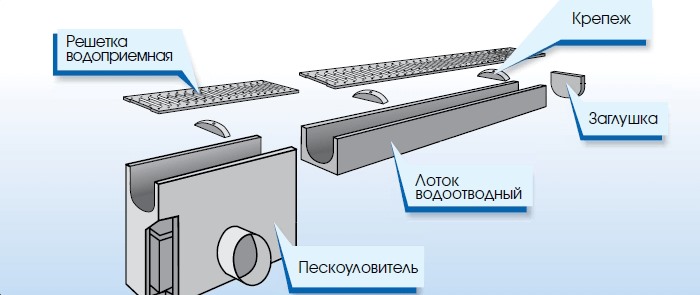

Схема лотка с пескоуловителем

Выбор изделий зависит от места установки

В этих случаях обращают внимание максимальную нагрузку. Её можно определить по заводской маркировке пластикового лотка, предусматривающей класс

Как правило, она указана буквами А – Е, возможно даже F, и составляет 1,5 – 40 тонн.

По общепринятой практике, водоотводные изделия из пластика устанавливаются в местах, где отсутствует большой поток автотранспорта.

Это могут быть:

• частные дворы домов и коттеджей;
• гаражи, как частные, так и гаражные кооперативы;
• подземные паркинги;
• автопарковки закрытого типа;
• подъездные пути к различным территориям;
• пешеходные и велосипедные дорожки;
• прилегающие территории многоквартирных домов;
• кровельные покрытия;
• спортивные сооружения, территории, где существует риск скопления влаги.

Зона использования

Отечественная промышленность предлагает покупателю пластиковые желоба различных размеров, конфигураций, позволяющих сделать выбор в конкретном случае. Основными показателями здесь являются ширина проходного сечения и пропускная способность.

Параметры указываются в маркировке изделия, пропускная способность, измеряющаяся в литрах, указывается с учётом уклона канала, составляющего 0,5% — 1,0%.

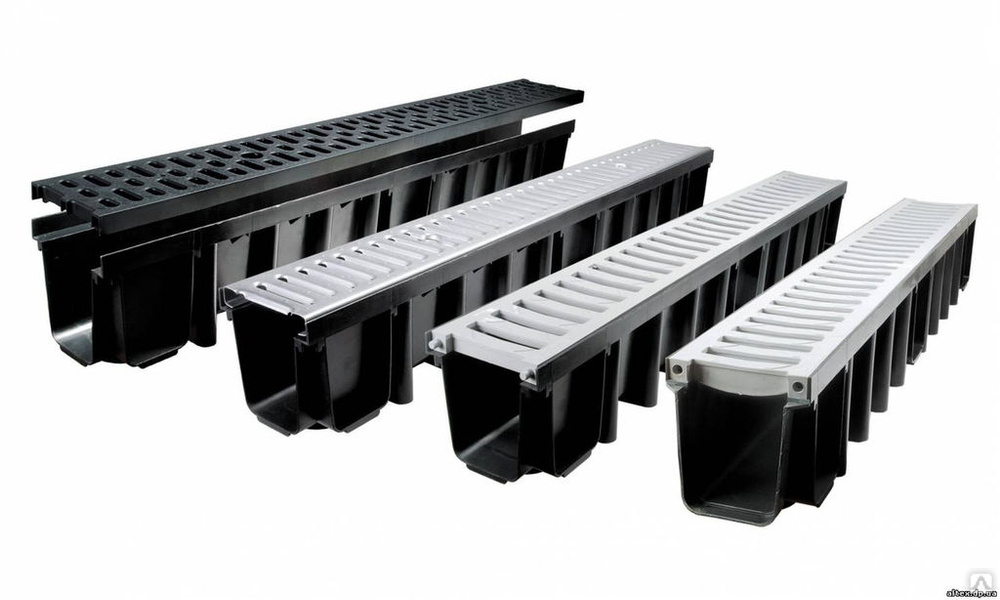

Виды решеток

Защитные решетки устанавливаются сверху водоотводных каналов по всей длине и препятствуют попаданию внутрь крупного мусора. При выборе этих элементов следует ориентироваться на 3 основных параметра.

Материал изготовления

Выпускаются пластиковые, стальные и чугунные решетки. Первые имеют ограничение по весовой нагрузке — до 1,5 т. Они подходят только для пешеходных зон и придомовых территорий. Прочность стальных решеток зависит от метода производства. Штампованные модели выдерживают до 1,5 т, как и пластиковые. А сварные варианты рассчитаны на нагрузку до 12,5 т. Они могут монтироваться в зонах движения легкового транспорта. Чугунные решетки самые прочные — выдерживают более 25 т.

Класс нагрузки

Для определения класса нагрузки пользуются общей европейской классификацией. Он обозначается маркировкой от A19 до F900. По данному параметру решетки должны соответствовать водоотводным лоткам.

Цвет и форма прорезей

В отличие от других элементов водоотводного канала, решетки находятся на виду, поэтому их дизайн порой имеет решающее значение при выборе. В некоторых случаях они даже изготавливаются на заказ — если необходим нестандартный цвет или вариант оформления. По дизайну они могут быть ячеистыми, щелевыми, волнистыми и в виде косички.

Подготовка к изготовлению желоба

При изготовлении устройства для транспортировки бетона необходимо учитывать следующее:

1. Конструкция должна соединять емкость бетономешалки с опалубкой будущего фундамента.
2. Она должна находиться под определенным углом, что позволит смеси беспрепятственно стекать под воздействием собственного веса в нужное место.

Для изготовления конструкции потребуются нижеуказанные инструменты:

1. Ножовка или пила.
2. Измерительная рулетка.
3. Болгарка.
4. Молоток.
5. Угольник.
6. Шуруповерт.

Следует подготовить материалы:

1. Обрезную доску 25х120 мм.
2. Гвозди или шурупы.
3. Линолеум, жестянку или полиэтиленовую пленку.
4. Блоки или брус под опоры.

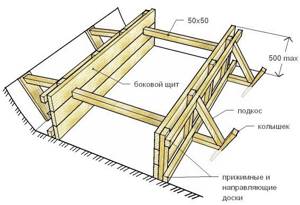

Схема опалубки. Кроме того, начиная процесс изготовления, следует учитывать несколько основных правил, предъявляющих особенные требования к устройствам данного типа. Так, изготовленный желоб по всей своей длине должен иметь неизменный уровень уклона. Если уклон уменьшится, прохождение бетонной смеси может замедлиться, после чего это приведет к закупорке либо преждевременному застыванию бетона. Если уклон устройства, наоборот, увеличится, и заливка начнет осуществляться быстрее, бетонный раствор может распасться на отдельные части, что неминуемо приведет к ухудшению качества смеси. Основа фундамента потеряет свою надежность и будет недолговечной.

Создавая желоб, уровень его укона следует рассчитывать, исходя из степени дальности подачи бетона, а также его консистенции. Жидкие смеси, которые миксер подает на небольшие расстояния, допускают маленькие уклоны. Если же смеси достаточно густые или подаются на значительные расстояния, то и желоба должны быть максимально крутыми.

Влияет на сохранение однородности бетонной смеси и такой показатель, как форма конструкции. Высокий и узкий желоб, изготовленный своими руками, при транспортировке смеси позволяет сближаться отдельным частицам раствора. Но при этом его необходимо сделать достаточно глубоким, чтобы бетон при прохождении по нему не переливался через бортики.

Бетонные и железобетонные лотки

Бетонные лотки широко применяются практически во всех сферах строительства, в т.ч. и в частном. Изделия производятся разного размера, они хорошо сочетаются с тротуарной плиткой.

Плюсы:

• высокая прочность, сравнимая с изделиями из чугуна;
• небольшая цена;
• долговечность;
• относительно несложный монтаж, даже несмотря на вес изделий;
• возможность использования при агрессивном составе стоков, правда, при покупке надо будет уточнить используемую марку бетона, так как отдельные из них могут буквально растворяться под действием некоторых веществ.

Минусы:

вес, что усложняет транспортировку;
чувствительность к ударам, потому транспортировку выполняют предельно осторожно;
необходимость использования специального оборудования для нарезки.

Пропускная способность бетонных желобов средняя, так как материал имеет неидеально гладкую поверхность, и на ней постепенно могут оседать частицы грязи.

В широком ассортименте водоотводные лотки предлагает компания «Профессиональные Инновационные Системы». В продаже есть изделия из бетона, композитобетона, полимербетона, пластика и стекловолокна, а также точечные водоотводы и водоотводы для фасадов и террас. Сотрудники компании помогут с выбором наиболее подходящих изделий.

Монтаж водоотводных лотков

Для монтажа системы водоотвода каких-то особых правил не существует. Перед началом работ следует разработать схему и произвести все необходимые замеры. Лотки нужно выбирать с учетом особенностей грунта и планируемой нагрузки

Важно так же определиться с пропускной способностью и глубиной залегания

Для монтажа потребуются:

• лотки с решетками;
• бетон;
• лопата;
• ножовка и молоток;
• пила (желательно — с алмазным диском);
• акриловый герметик.

по периметру

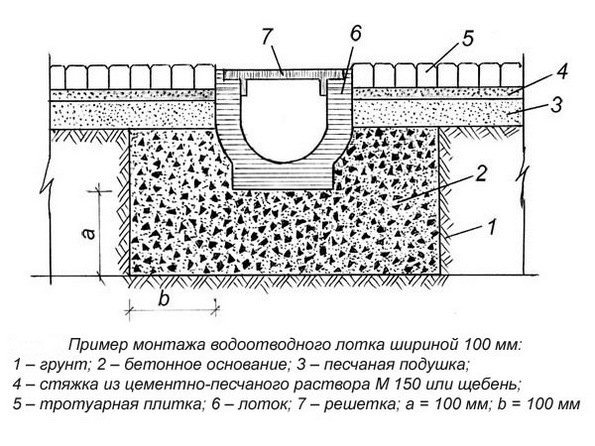

При рытье траншей необходимо учитывать не только размеры лотков, но и возможность сооружения бетонной подушки на дне и боковых бетонных опор. Кроме того, крышки лотков по окончании монтажа должны быть ниже уровня поверхности примерно на 5 см. Чтобы облегчить работу, лучше всего разметить местоположение каналов шнуром.

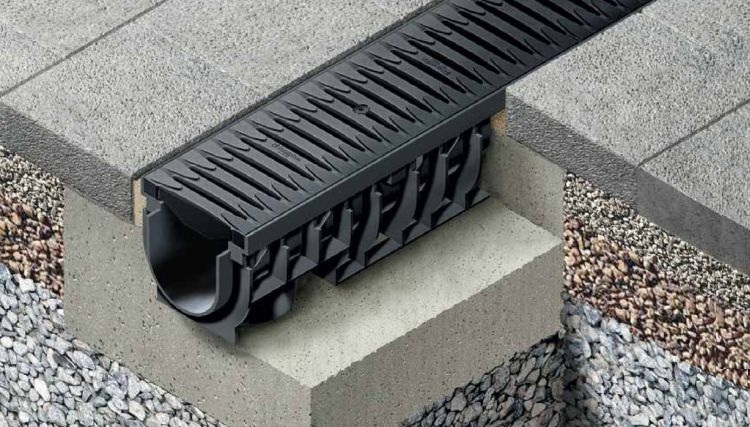

Когда каналы готовы, можно делать на дне бетонную подложку высотой 10 см и с небольшим уклоном. При неустойчивом грунте желательно усилить конструкцию стальными прутьями или проволокой. Лотки нужно уложить по центру каналов, закрыть решетки и обтянуть их стрейчем (чтобы облегчить удаления остатков бетона по окончании монтажа). Между стенками каналов и лотками отливаются опоры из бетона (толщиной примерно 10 см).

При создании угловых стыков на элементах отрезаются углы. Стыки нужно обработать герметиком. Если над системой водоотвода будет заливаться асфальт, то каналы необходимо накрыть ДВП. Для хорошей работы системы требуется ее регулярная очистка. Если лотки выбраны правильно, система прослужит много лет.

Недостатки

  Недостатков у таких изделий очень мало и все их можно легко решить:

• Деформация.

При длительной эксплуатации и постоянных перепадах температуры форма лотка может сильно поменяться. Самые большие проблемы, которые может принести подобный недостаток – это неплотное прилегание решетки. Между ней и лотком могут остаться пустоты, через которые внутрь системы будет попадать мусор.

• Легкий вес.

Ранее эта же характеристика относилась к преимуществам, но если посмотреть на нее с другой стороны, можно обнаружить, что небольшой вес пластиковых коробов приносит и свои неудобства. Из-за него желоб не очень плотно сидит в траншее.

Поэтому для пластиковых изделий лучше не подбирать решетки из того же материала. Лучше подойдут более тяжелые изделия, которые будут держать лоток на своем месте.

Классификация водоотводных пластиковых лотков по нагрузке

От того, насколько правильно выбран класс нагрузки водоотводных лотков, будет зависеть длительность их эксплуатации без необходимости ремонта и замены.

Выделяют следующие классы лотков:

• А15 – нагрузка до 1,5 т/м2. То есть такой вариант лотков отлично подойдет для пешеходных, парковых зон, тротуаров, велосипедных дорожек, дворов частного дома, приусадебных участков и иных индивидуальных застроек.
• В125 – с нагрузкой до 12,5 т/м2. Подходят такие лотки для открытых парковочных площадок легковых авто, гаражей, частных парковок, пешеходных зон, закрытых для движения транспорта, других областей с минимальной интенсивностью движения автомобилей легкового типа.
• С250 — нагрузка до 25 т/м2. Прокладываются такие лотки на тротуарах, территориях предприятий автосервиса, обочинах автодорог, стоянках авто, гаражах, АЗС, автомойках, дорогах со средней степенью интенсивности движения.
• D400 — нагрузка до 40 т/м2. Используются лотки с таким классом нагрузки на обочинах автодорог, автомойках, АЗС, автопредприятиях, транспортных терминалах, промзонах, дорогах, где средняя и высокая интенсивность движения.
• E600 — нагрузка до 60 т/м2. Актуально использование этих лотков на автомагистралях, транспортных терминалах, промышленных предприятиях, причалах, портах, складах, доках, дорогах с высокой интенсивностью движения.
• Соответственно выбирать стоит лотки, которые подойдут для вашей ливневой системы канализации. Для частного дома, коттеджа вполне подойдут марки А15 и В125, в то время как для больших предприятий, где часто разъезжают тяжело груженные фуры лучше приобретать D400 и Е600.

Виды водоотводных лотков

Дождевые лотки выполняют сразу несколько видов нагрузки, поэтому они должны соответствовать техническим параметрам и характеристикам. Существует несколько видов такого оборудования:

• Бетонные – обладают прочной тяжелой конструкцией, отличаются долговечностью. Чаще всего применяются для защиты фундамента сооружений.
• Пластиковые лотки изготавливаются из прочного материала. Они легкие, мобильные, быстро монтируются и долго служат.
• Полимеркомпозитные применяются для водоотведения с трасс, железнодорожных и других путей.

Каждый из этих видов может быть дополнительно оснащен решетками, чтобы избежать попадания в систему мусора и закупоривания стоков. Купить в Москве такие решетки можно в компании «Дренаж», где представлен большой ассортимент товаров этого профиля. Водоотводные лотки при условии качественного и профессионального монтажа помогают значительно продлить срок службы и эксплуатации зданий, а также сокращают расходы на текущие ремонты и обслуживания сооружения.

Пластиковые лотки сегодня встречаются наиболее часто, так как они:

• прочные;
• качественные;
• легкие;
• быстро монтируются;
• не нуждаются в уходе.

Дренажные лотки также можно отнести к современному варианту системы водоотведения. Они изготавливаются методом вибропрессования, это своеобразный подвид пластиковой конструкции. Компания «Дренаж» предлагает такое оборудование самого высшего качества, которое проверено государственными стандартами и нормативами. Дренажные лотки характеризуются отличительной чертой – они имеют перфорированную структуру, не обрастают тиной и плотно монтируются друг другу.
