Подключение бойлера к сети
Если все коммуникации подключены, и течи не наблюдается, то теперь можно подключать бойлер к электрической сети. Если розетки поблизости нет, то вам придется установить герметичную розетку около бойлера. При отсутствии опыта, лучше всего такую работу доверить профессионалам.
Также можно просмотреть видео установки водонагревателя и постараться разрешить возникшую проблему собственными силами. Розетка изготовлена. Теперь можно наполнить бойлер и дождаться подогрева воды! Видео монтажа водонагревателя в ванной.

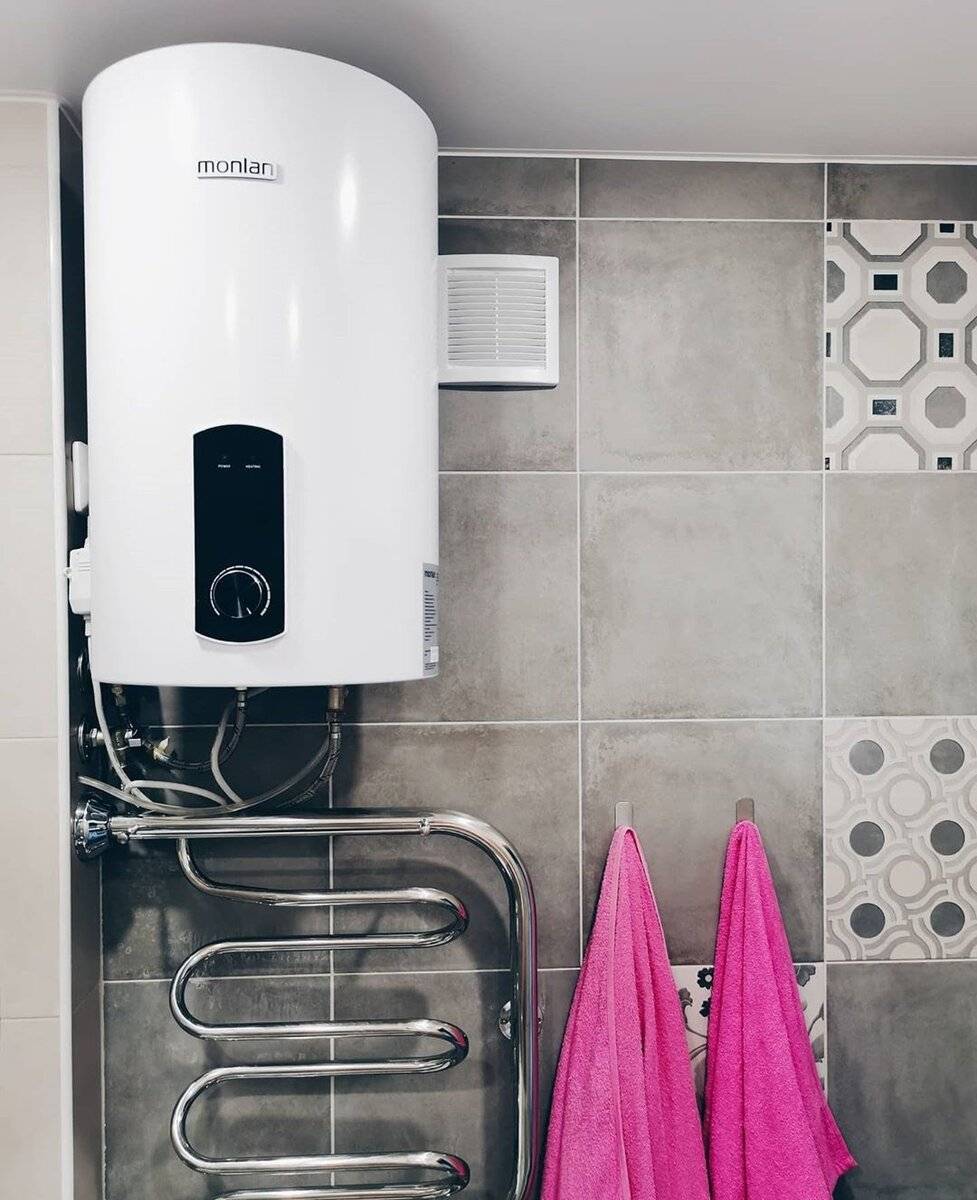

Где расположить водонагреватель в ванной комнате
В квартире немало укромных мест, где можно разместить водонагреватель. Традиционным местом является ванная комната. Она идеальна из-за близкой доступности к сетям водоснабжения и канализации. Если же в ней недостаточно пространства, то подойдет любое помещение, кроме жилых комнат.
Временное подключение
Описанный выше способ подходит для постоянного использования. Однако когда воду в квартире отключают раз в году на 10 дней — этот вариант не оправдан. Поэтому можно применить другой способ как установить проточный водонагреватель в ванне, и сделать его съемным.
Плюсы такого подхода очевидны — когда прибор не нужен, он просто снимается и не занимает лишнего места. Тем более, все устройства оснащаются краном и душем.
Инструкция по установке:
- вначале нужно определиться с местом установки. Самый подходящий вариант, это прицепить его непосредственно над ванной. Таким образом, получится и помыться и воды горячей набрать;
- разводку коммуникаций можно сделать под ванной и закрыть ее фальш панелью. Для работы устройства потребуется вывести электрическую розетку и обеспечить подсоединение к водопроводу;
- розетку нужно подключать через автомат — его мощность должна соответствовать мощности нагревателя. Подключение к холодной воде делается при помощи гибкого шланга. Для этого в основную трубу врезается тройник с резьбой и краном;
- на стене делается только крепеж.
Таким образом, когда в квартире отключается горячая вода, прибор вешается на стену, соединяется с холодным водопроводом и подключается к электрической сети. В выпускное отверстие можно прикрутить как штатный кран, так и шлангу от душа.
Монтируется проточный водонагреватель быстро, а пользоваться им просто. Главное предусмотреть его установку во время ремонта и разводки основных коммуникаций в санузле.
На какой высоте вешать водонагреватель
Для монтажа подходит свободное место с доступом к водоразборной точке и источнику электроэнергии, защищенное от низких температур. Главные условия размещения нагревателя – удобство и безопасность.
Проточный
«Проточник» — хороший вариант для дачи, кухни, душевой кабины. Особых требований к прочности основания не предъявляется, поскольку вес нагревателя небольшой.
Очень неровную стену предварительно штукатурят, чтобы упростить монтаж. Высота установки водонагревателя подбирается так, чтобы:
- на электрический прибор не попадали брызги воды;
- устройство легко можно было включать, выключать и регулировать;
- комфортно использовать по месту приема душа или мытья посуды.
Накопительный
Чтобы подключить бойлер к водопроводной и электрической сети, вначале его надежно закрепляют на стене.
Решая, на какой высоте вешать накопительный водонагреватель, обращают внимание на его технические характеристики, дизайн, способ установки
Размер бака
Объем бойлера рассчитывают согласно СНиП 2.04.01-85. Чем вместительнее резервуар, тем больше его габариты, но диаметр и высота бойлера одного и того же объема от разных производителей могут отличаться. Есть короткие и широкие емкости, существуют более узкие и удлиненные. Так, у бойлера «Термекс IR 100 V» (100 л) высота 1045 мм, а у 100-литрового устройства «Аристон VELIS» 100 – 1270 мм.
Форма бака
Плоские нагреватели с небольшой площадью дна выше, чем цилиндрические. Например, высота водонагревателя на 50 литров марки «Аристон VLS EVO DRY 50» (плоского) – 776 мм, а Ariston PRO ECO 50 V DRY (круглого) – 550 мм.
Способ монтажа
При горизонтальном расположении в помещении остается больше свободного места. Если установить бойлер под потолком ванной, ниже можно закрепить полотенцесушитель или кронштейн для лейки душа. На кухне в квартире горизонтальную модель подвешивают над стенными шкафами. Компактный прибор можно расположить даже под раковиной.

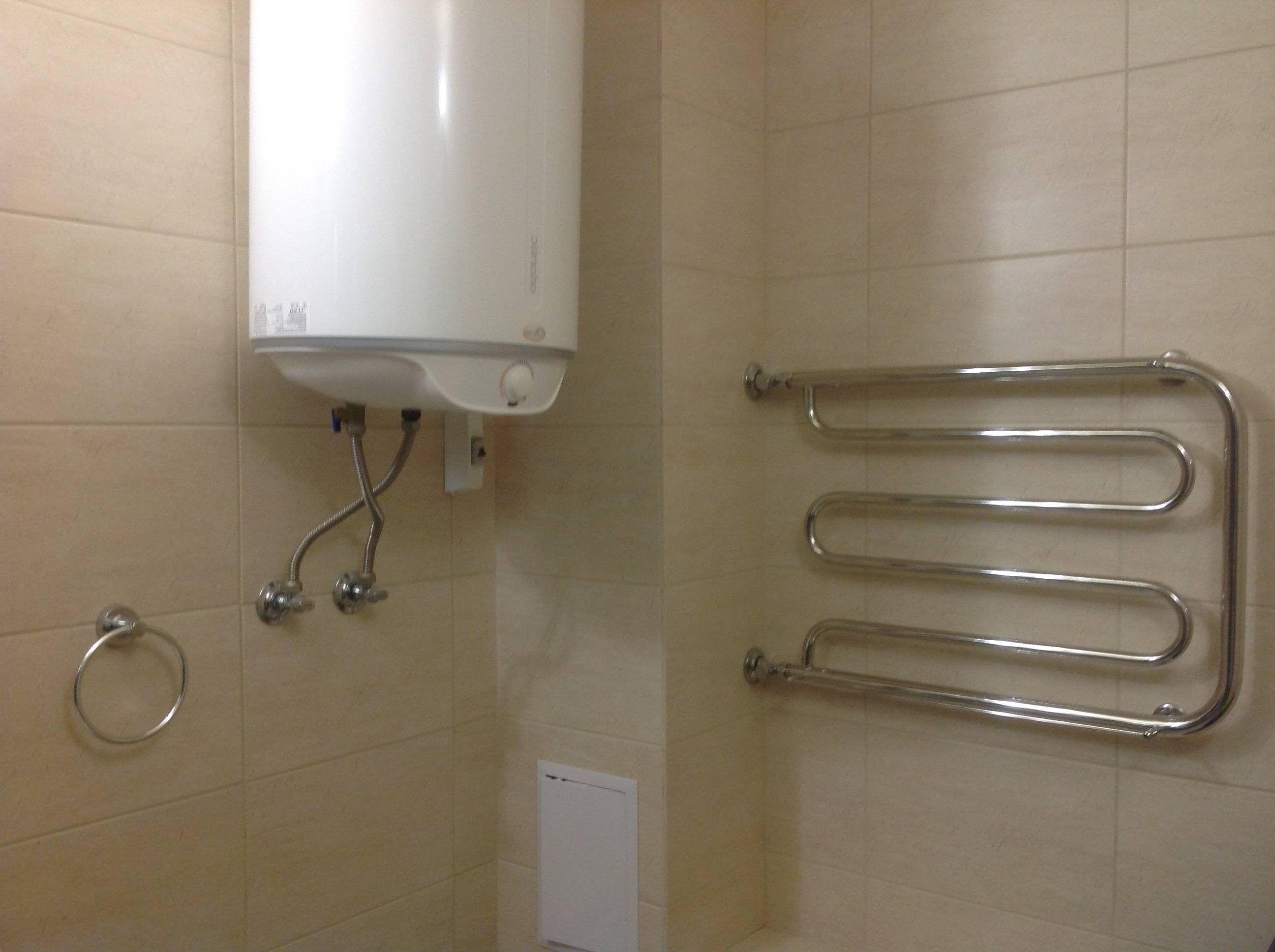

Вертикальные накопительные водонагреватели в ванной комнате размещают со стороны смесителя или рядом с душевой кабиной. В частном доме, кроме кухни, туалета или ванной, есть и другие подходящие нежилые помещения для монтажа нагревателя – постирочная, котельная, баня. К высоте установки бойлера требование таково: минимальный отступ от потолка 100 мм, чтобы можно было вытереть пыль с поверхности.
Выбираем место, где лучше установить водонагреватель
Выбор места монтажа водонагревателя зависит от типа прибора. Накопительные бойлеры бывают напольные, настенные и встраиваемые модели. По названию уже ясно, где их устанавливать:
- Напольные водонагреватели накопительного типа рассчитаны на большой объем воды и чаще всего используются в больших загородных домах. Бойлеры напольного типа устанавливают на подставку.
- Объем прибора встраиваемого типа небольшой. Такие водонагреватели ставят под мойкой или в специально отведенную нишу.
- Для квартиры оптимальна установка вертикального или горизонтального водонагревателя настенного типа. Прибор не занимает полезную площадь пола, а объема горячей воды хватит для кухонной мойки и принятия ванны.
Водонагреватель любого типа располагают по максимуму ближе к водоразборным точкам. Температура воздуха в помещении должна быть плюсовая, иначе вода будет быстро остывать, а при отключении электроэнергии жидкость превратится в лед.
Высота установки бойлера на стене особой роли не играет, если он подключается к центральному водопроводу. Выбирают удобное легкодоступное для обслуживания место. В случае автономного водоснабжения высота крепления водонагревателя на стене зависит от расположения накопительного бака для воды.
Особенности настенного крепления
Настенные водонагреватели самые распространенные и их монтаж стоит подробней рассмотреть. Крепят приборы к стене металлическими кронштейнами. Для вертикальных моделей используют два крепежа, а горизонтальный бойлер фиксируют четырьмя элементами. К прибору прилагается инструкция завода изготовителя, где оговорены все нюансы монтажа.
При установке горизонтального водонагревателя применяют крепежи с петлями. Накопительные нагреватели нельзя ставить в обратном порядке, то есть, горизонтальные модели в вертикальном положении и наоборот. Неправильное расположение приведет к поломке прибора, а также затоплению помещения.
Крепежные кронштейны вкручивают в просверленные отверстия, забив перед этим пластиковые дюбеля. Бойлер с водой имеет большой вес и его выдержит только прочная стена из бетона, кирпича, шлакоблока или дерева. На гипсокартонные перегородки монтаж запрещен. К исключению относится гипсокартонная стена, за которой расположена несущая конструкция. Для крепления используют удлиненные кронштейны, способные пройти гипс и погрузится в прочный материал.
Мощность агрегата
От того, какой мощности используется нагреватель в аппарате, зависит время нагрева жидкости в резервуаре до необходимых показателей. Перед тем, как выбрать электрический нагреватель воды, следует знать, что лидируют в этом вопросе устройства газового нагрева. Они имеют свойство нагревать воду в 2 раза быстрее, чем аналоги с ТЭНами. Не говоря уже о косвенных нагревателях воды, жидкость в которых нагревается еще медленнее.
В электрический накопительный водонагреватель часто встраивают 2 ТЭНа меньшей мощности для увеличения скорости работы или один, но мощный. Суммарная рекомендуемая мощность должна быть 2 кВт. На нагрев воды до 50 градусов в среднем уходит от 2 до 4 часов, в зависимости от объема резервуара. Значит, маломощные устройства следует покупать, если потребность в горячей воде не высокая.
Инструменты
- пригласить специалиста;
- выполнить все работы самостоятельно.
В первом случае ваши заботы ограничиваются покупкой водонагревателя и смесителя. Все остальное профессионал носит с собой. Вам надо будет обеспечить ему доступ в квартиру и принять у него работу.
Если же вам больше нравится все делать самому, приготовьте набор инструментов:
- дрель: ее мощность должна быть достаточной для сверления отверстий в бетонной стене;
- сверло по бетону: диаметр выбирайте в соответствии с аналогичным параметром шурупов и дюбелей;

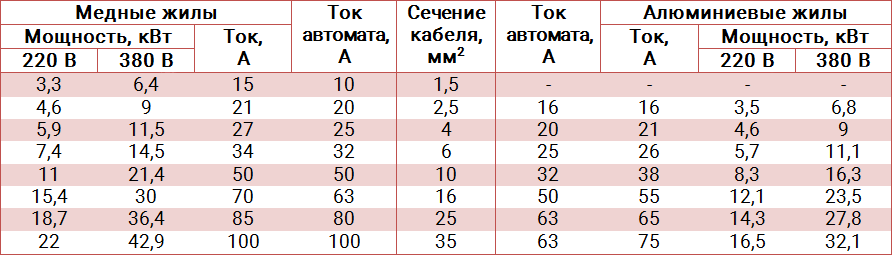

- медный электрический провод: сечение выбирайте по мощности водонагревателя;
- защитный автомат;
- водопроводный ключ;
- отвертка или шуруповерт;
- пассатижи.
Схема подключения
В случае соединения бойлера с системой водоснабжения по соображениям безопасности в системе должен находиться специальный защитный клапан, позволяющий защитить бойлер от слишком высокого внутреннего давления в процессе нагревания воды.
Также отсекающие вентили обязательно должны быть установлены в систему. Они позволяют отключать воду, если с устройством требуется провести какую-либо операцию.
Важное уточнение: между защитным клапаном и входным штуцером не должно быть запорной арматуры. Если запорной арматуры не будет, то клапан сможет успешно спасти водонагреватель от повреждений
Главное при монтаже бойлера в доме, где водоснабжение является централизованным – убедиться, что вентиль подачи горячей воды перекрыт. Если вентиль не перекрыт, то горячей водой смогут пользоваться все жители дома. Открытый вентиль увеличит стоимость установки водонагревателя во много раз.
После окончания работ вентиль следует снова открыть, а бойлер – наполнить водой. Как понять, что водонагреватель готов к использованию? Достаточно подождать, пока весь воздух покинет бак. После этого вода пойдет из смесителя как обычно.
Пока вода наполняет бойлер, нужен хороший осмотр: нет ли трещин, сколов, не протекает ли вода.
Подключение к электросети
Для подключения бойлера к электросети понадобится электросхема и точный расчет сечения проводов. Любой кабель не подойдет. При расчетах надо учесть мощность нагревательного элемента, и взять провод с небольшим запасом сечения. Обычно бытовые модели комплектуют ТЭНами мощностью 1–3 кВт. Подключение такого водонагревателя к электросети выполняют медным трехжильным проводом сечением 2,5 мм2. Для удобства выбора кабеля пользуются монтажной таблицей.
В электрической схеме установки водонагревателя присутствует три важных узла: УЗО, автомат, и розетка с вилкой. Все элементы рассчитаны на номинальный ток 16 А. Независимо от наличия автомата защиты, подключение через розетку обязательно. По технике безопасности во время ремонта электрооборудования должен быть видимый разрыв электроцепи.
Давайте подробней рассмотрим, как подключить бойлер к электричеству, не обращаясь за помощью к специалисту:
На стенке ставят розетку с классом защиты не ниже IP44 и УЗО. Чтобы добраться до контактов водонагревателя снизу снимают декоративную крышку. От бойлера до розетки замеряют расстояние, чтобы вычислить длину кабеля.
Согласно замеру с небольшим запасом отрезают кусок трехжильного провода. Собирают цепочку из вилки, УЗО и последнее подключение делают на контактах водонагревателя
При подключении важно не попутать третий провод – заземление. Он обычно маркирован желтыми полосами на зеленом фоне.
От розетки прокладывают трехжильный кабель к защитному автомату, а от него ведут линию в электрощит.
Еще до того, как бойлер будет подсоединен к сети, измеряют сопротивление контура заземления. Оптимальный показатель находится в пределах 4 Ом. Если возникнет вопрос, можно ли подключить бойлер без заземления, плохую мысль лучше отбросить. Это личная безопасность. Заземление защищает человека от поражения электричеством во время пробоя ТЭНа и металлические части прибора от разрушения блуждающими токами.
Некоторые умельцы приспосабливаются выключать нагреватель из розетки во время купания, если отсутствует заземление. Вариант неплохой, но это придется делать при каждом мытье рук или посуды, что крайне неудобно.
Форма бака (бойлера)
Дизайн можно выбрать, отталкиваясь исключительно от собственных вкусовых предпочтений, но и о практической стороне вопроса забывать не стоит.
Прямоугольный (плоский) агрегат удобнее ставить на кухне: обычно она и без него сильно перегружена различными полезными элементами — там может быть и посудомойка, и вытяжка, и варочная панель, и СВЧ-печь, — поэтому тут важна компактность.
Легко впихнуть бойлер между подвесными шкафчиками гарнитура, например. В частном доме для такой формы устройства тоже условий больше, но трассу коммуникаций придется прокладывать все равно.
Круглые баки обычно больше по объему — до 500 литров (плоские — не более 100) и ставятся также: с учетом свободного места.
Монтаж и подключение водонагревателя
Накопительные
Схема установки нагревателя в ванной комнате включает такие моменты:
- Схема подключения водонагревателя. Обвязка системы подачи воды. Осуществляется врезка в систему водоснабжения после вентилей стояков. На входе в нагреватель устанавливают защитный клапан с дренажем. После него монтируют запорную арматуру. От бойлера отводят 2 гибкие трубки. Дренажную линию подключают к канализации.
- Подключение к электрической сети. В этом случае требуется установка заземления, защитного автомата. Для питания прибора используют отдельную розетку с напряжением 220 В. Схему подключения к электросети можно увидеть на фотографии.
Вопрос маскировки труб касается как бюджетного жилья, так и элитных апартаментов. Разница состоит в способах заделки коммуникаций, которые во многом определяются схемой разводки труб.
Если в 15-метровом совмещенном санузле есть возможность зашить все стены фальш-панелями, то на 2 м² пятачке важен каждый сантиметр. Нередко после ремонта внутреннее пространство туалета зачастую приобретает немыслимые формы.

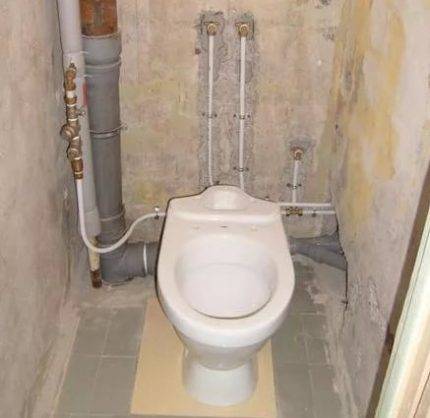

В типовом жилье все просто: в углу помещения проходит общий канализационный стояк, параллельно ему установлены трубы централизованного водоснабжения. К ним подключены внутриквартирные коммуникации из труб меньшего диаметра. Таким образом, в маскировке нуждается и вертикальный стояк, и горизонтально проложенные ветки.
Простейшая схема расположения канализационных труб и водопровода в туалете. Лучшим вариантом для скрытия коммуникаций является возведение двух коробов (вдоль стояка и за унитазом), занимающих минимум полезного пространства
Простыми коробами здесь не обойтись, приходится к несущим стенам пристраивать перегородки или сооружать конструкции, напоминающие ширмы.
Коллектор, счетчики и фильтры находятся над унитазом и занимают практически всю стену, противоположную входу в туалет. Лучший способ закрыть разводку и приборы – построить сантехнический шкаф с широкими дверцами или использовать жалюзи
В частном доме все проще, если позаботиться о маскировке коммуникаций еще до воплощения проекта в жизнь. Часть труб можно скрыть в стенах, а для важных узлов создать технические люки. Фильтры и приборы учета устанавливают в специально отведенном помещении – вместе с насосом и другим оборудованием, отвечающим за водоснабжение дома.
В многоэтажках штробить стены под трубы никто не разрешит, да и характеристики стен не подходят для пусть частичного, но разрушения. Остается наружный декор, с вариантами которого познакомимся поближе.
Предлагаем ознакомиться Чем лучше чистить засоры в трубах
Цена и производители
В основном цена на проточные водонагреватели начинается от 170 долларов и доходит до 645 долларов. Например, за небольшой накопительный прибор вы заплатите в районе 120 долларов, а за 645 долларов купить бойлер емкостью 150 литров.
Хотя цена на бойлеры складывается из того, насколько ваша модель будет напичкана электроникой. Например, водонагреватель, в котором будет минимальный набор функций, обойдется вам в 50 долларов. А нагреватель, оснащенный цифровой электроникой и дисплеями (таймер, подогрев воды днем или ночью), начнется с 200 долларов.
Касательно производителей, то здесь можно выделить такие фирмы:
Газовые бойлеры изготавливают такие компании, как Ariston (Италия), American Water Heater Company (США) Vaillant (Германия). При этом существенных отличий между немецкими и итальянскими фирмами нет, хотя покупатели все же отдают предпочтение первым, считая их более качественными. Например, в немецких бойлерах больше места отводится для теплоизоляции, в результате чего вода станет холодней всего на 5 градусов в сутки, а вы сможете больше сэкономить на электричестве.
Страдаете от перебоев с горячим водоснабжением? Надоели регулярные летние плановые отключения горячей воды? Все это можно решить, если установить водонагреватель. Но для этого его нужно правильно выбрать. Тем более что существует огромное множество моделей, а также несколько типов агрегатов. Они бывают большими, малыми, от отечественных и зарубежных производителей. Одни модели являются экономичными, другие – более дорогостоящими. Поэтому разберемся, как сделать выбор.
Инструменты и материалы
После того, как будет произведена ревизия водопроводной системы и электрической проводки, необходимо позаботиться о подготовке расходных материалов и набора основных рабочих инструментов, которые будут использоваться в монтаже и подключении водогрейного оборудования.
В зависимости от типа монтируемого прибора количество используемых инструментов может варьировать, но базовый набор представлен:
- перфоратором;
- набором буров;
- накидными и разводными ключами;
- шлицевыми и крестовыми отвертками;
- пассатижами;
- кусачками.
Для монтажа водогрея нужно подготовить паклю или подмотку любого другого вида, ФУМ-ленту, запорную арматуру и тройники, а также соединительные шланги и трубы.
Для соединения пластиковых труб следует использовать специальный паяльный инструмент.
При необходимости заменить в помещении для установки бойлера старую электрическую проводку рекомендуется заранее приобрести трёхжильный медный кабель с сечением 2,5 мм или более, розеточный блок с заземлением, изоляционную ленту и автомат.
Проточные системы нагрева воды
Если есть желание обеспечить квартиру альтернативным источником горячей воды можно обратить внимание на проточные системы. Они различаются на три вида:
- Стационарные проточные системы. Они монтируются, как отдельный элемент, так как они имеют больший объем и для них требуется отдельное место для установки. Это может быть пространство под ванной, или под умывальником. Последний оборудуется декоративной тумбой, в которой успешно «прячется» вся система подогрева воды.
- Водонагреватели в ванную как насадка на кран. Это универсальное устройство надевается на трубку смесителя перед поворотным гусаком. Для нужд умывания или для очистки посуды такая конструкция подойдет идеально, но принять ванную или помыться под душем такое приспособление обеспечить не может.
- Кран с электронагревом воды. Новый тип нагревательного устройства проточного водонагревателя. Имеет свой смеситель для воды. Вода нагревается так же как и у насадок но гораздо быстрее (в зависимости от того насколько сильно открыта подача холодной воды). Такую систему вполне реально применить в условиях, где горячей воды нет. Например, на дачах. Помыться в ванной не удастся (вода остынет) но принять душ вполне возможно. Такое устройство стоит недорого, устанавливается силами своего домашнего «умельца» и отличается малым энергопотреблением. Такой водонагреватель в ванную приобретает в последнее время большую популярность.
Водонагреватели накопительного типа или бойлеры
Накопительные водонагреватели являются самыми востребованными и распространенными на сегодняшний день. Особенности установки, а также сам принцип работы позволяют использовать их для подачи горячей воды ко всем водозаборным точкам либо лишь к одному сантехническому прибору. Достоинствами данного вида накопителей является относительно небольшое энергопотребление, а также постоянный запас горячей воды. Конечно же, чтобы обеспечить семью из троих человек постоянной горячей водой необходимо установить водонагреватель объемом минимум сто литров, а он достаточно громоздкий, вне зависимости от формы – круглой или плоской.

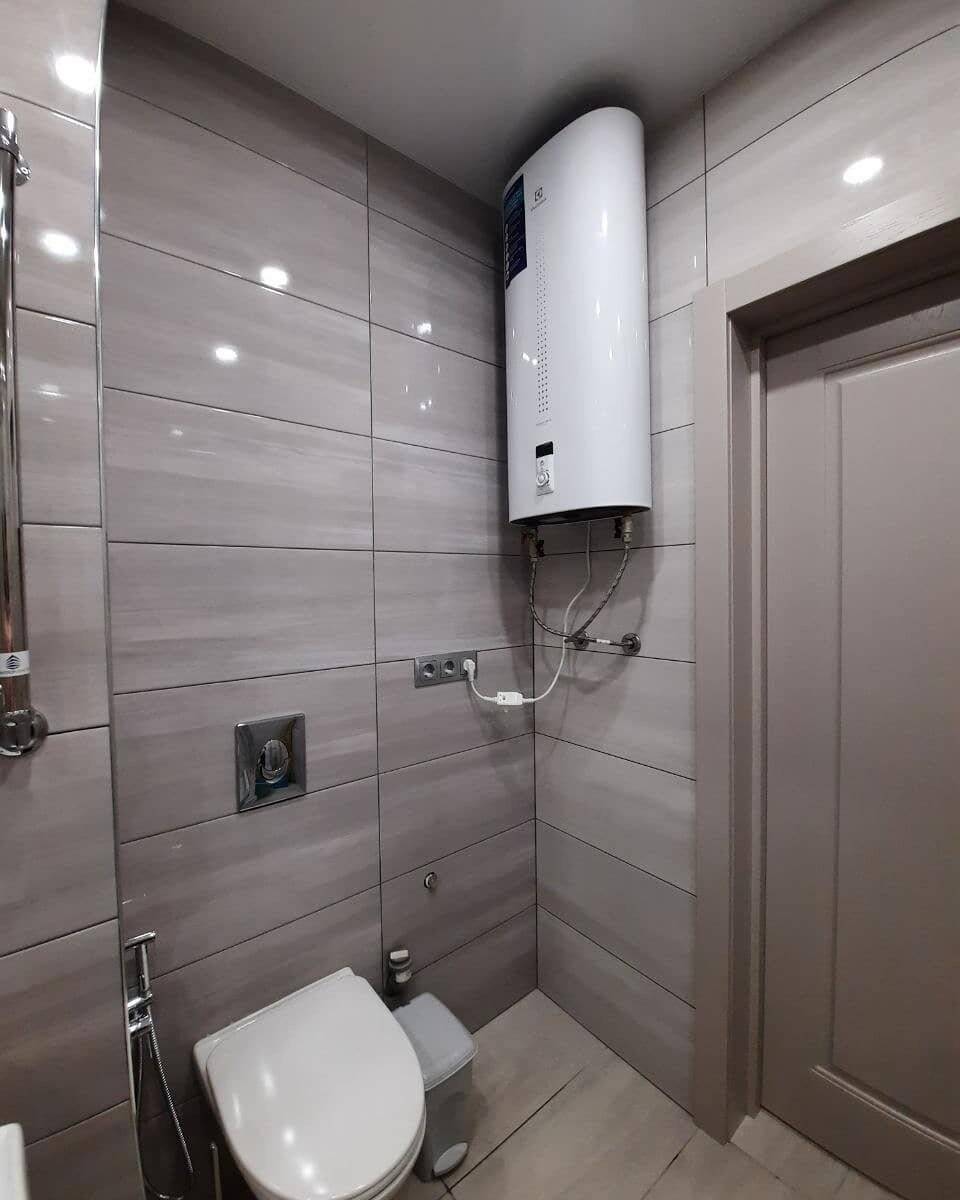

Водонагреватель в ванной комнате
Основные характеристики:
Видов накопительных водонагревателей действительно очень много и все они отличаются друг от друга не только размерами и дизайном, но и конструктивными особенностями
При выборе водонагревателя накопительного типа необходимо обратить внимание на следующие характеристики:
- Энергопотребление. В зависимости от этого показателя определяется класс энергоэффективности прибора. Чаще всего, чем больше энергопотребление, тем быстрее нагревается вода. В среднем, этот показатель варьируется от 1,5 до 2, 5 кВт.
- Тэн. Тэн – это основной нагревательный элемент бойлера. Условно их можно разделить на две группы. Первая – это, так называемый сухой тэн, то есть нагревательный элемент не соприкасается с водой. Чаще всего он расположен в специальной колбе. Срок эксплуатации такого тэна достаточно велик, так как на нем не образуется накипь и другого рода водные отложения. Вторая группа – это тэны, которые имеют прямой контакт с водой. Служат они обычно недолго, так как быстро ржавеют и покрываются отложением солей и других примесей, находящихся в воде.
Характеристики
Для начала давайте разберемся, что такое бойлер. Это водонагреватель, который используется для нагрева воды. При этом бойлеры разделяют на такие виды:
- Накопительные. Такие водонагреватели имеют большой металлический бак, с установленным внутри ТЭНом (трубчатый нагревательный элемент). ТЭН состоит из медной трубы, внутрь которой запрессована нихромовая нагревательная спираль.
- Проточные. Он имеет меньшую емкость, чем у накопительного прибора, а вода внутри него проходит по трубе с ТЭНом.
- Косвенного нагрева. Они представляют собой покрытую слоем эмали или стеклокерамики металлическую емкость или покрытый кожухом очень эффективной термоизоляции бак из нержавейки.
По типам крепления бойлеры делятся:
- настенные, представлены моделями емкостью 10-100 литров.
- напольные, с емкостями на 120-1000 литров.
Дело в том, что проточные бойлеры позволяют сразу иметь в вашем распоряжении горячую воду, а накопительным системам потребуется время от 30 минут до нескольких часов, чтобы нагреть воду. Все зависит от объема бака и мощности ТЭНа.
- электричество;
- нагревающие воду от котла (бойлеры косвенного нагрева).
Монтаж
Перед монтажом необходимо тщательно изучить инструкцию, чтобы знать, как правильно подключить нагреватель к водопроводной сети.
Определив месторасположение бойлера, необходимо разметить точки для анкерных болтов. Высоту расположения линии крепления определяют примеркой бойлера. Проводится горизонтальная линия маркером или карандашом. Расстояние между точками креплениями замеряется между отверстиями на кронштейне с задней стороны бойлера.
Если стена выложена кафелем, то сначала рассверливаются отверстия сверлом по бетону без применения ударного режима сверления, а место сверления смачивают водой. Потом бурятся отверстия в основной стене, куда вставляются болты. Закрепив анкера, на них вешают накопитель.
Перед подключением к водопроводу еще раз необходимо изучить схему. В новой квартире при планировании внутриквартирной водопроводной сети могут быть сразу предусмотрены выводы для подключения бойлера, к которым он присоединяется с помощью гибких шлангов.
Водонагреватели для ванной комнаты: установка под ванну
О таком решении вопроса мало кто даже догадывается, но, тем не менее, оно есть и, на мой взгляд, такой вариант наиболее верный. По крайней мере, в этом месте он точно никому мешать не будет. Установить водонагреватель под ванну можно только придерживаясь определенных условий.
- Габариты самого бака. Здесь можно пойти двумя путями – в одном случае можно поставить под ванну пару баков небольшого размера (такие, как устанавливают под кухонную мойку – они прекрасно помещаются сбоку ванны), а в другом случае можно положить под ванну плоский бак.
- И в первом и во втором случае ванну придется установить немного выше стандартного уровня – расстояние между дном и полом нужно будет увеличить до 350мм. Такой шаг не доставит много неудобств в использовании ванны.
- Ванну, а вернее ее прилегание к стенам, потребуется очень качественно герметизировать. Вы должны понимать, что если под ванну будет проникать влага, то бак там долго не прослужит. В этих же целях нужно позаботиться о вентиляции пространства под ванной.
- Побеспокойтесь о надлежащем заземлении. При таком решении вопроса, как спрятать водонагреватель в ванной, заземление и электробезопасность должны быть на первом плане – по этой же причине бак и всю электрическую проводку ванной комнаты лучше оснастить устройством защитного отключения (УЗО).
- Не забывайте о пространстве между баком и полом. Вообще для нормальной вентиляции снизу и сверху бака должно оставаться сантиметров по пять свободного пространства.
Как поставить водонагреватель в ванной
В идеале такая установка водонагревательного бака в ванной должна осуществляться на резиновую подкладку – делается это, опять же, в целях электробезопасности.
