Установка системы водяного теплого пола в квартире

Заливка стяжки

Когда установлен водяной теплый пол можно производить монтаж верхней стяжки. Перед заливкой трубопровода, заполнять его водой необязательно. Он достаточно жесткий благодаря своим отличным характеристикам, но обязательно нужно подать давление во всю систему перед заливкой. Для второй бетонной стяжки необходимо установить специальные маяки.

Если слой бетонной стяжки, которую заливаете поверх трубопровода, не превышает 7 см, то можно установить маяки на раствор из цемента. Если будет выше этого значения, то установить маяки на такой бетонный раствор будет весьма трудно, так как бетонный раствор будет «плыть».

Особенности подключение теплого пола без смесительного узла

Часто возникающая оплошность при установке системы с отсутствием смесительного узла – это монтаж на очень крупные размеры помещения.

Основные требования при установке:

1. Стены в помещении должны быть утеплены (снаружи или внутри);
2. На полу должна быть проложена теплоизоляция;
3. Качественные стеклопакеты;
4. Монтаж пола вблизи от системы обогрева;
5. Площадь комнаты не больше 25 м2.

Недостатки системы без коллектора:

Большие потери тепла на пути от нагревательного прибора и самом агрегате трубопровода. Соответственно необходимо сберечь тепло на поверхности пола.

Необходим грамотный расчет длины контура и схемы, для того чтобы обратный показатель температуры не был слишком заниженным. В противном случае при теплообмене котла образуется много конденсата, который может быстро вывести устройство из строя.

Монтаж конденсатного котла с высоким КПД помогает при холодной «обратке», на прибор не влияет низкая температура при нагреве.

Способы сборки

Элементарный принцип сборки – это присоединить конструкцию теплых полов к центральному отоплению. Минусом такой системы является риск поломок трубопровода теплого пола из-за подачи высокой температуры воды в радиаторах.

Самостоятельно сооруженная конструкция, которая подключена к центральной точке отопления, может быть оштрафована и демонтирована органами надзора при обнаружении.

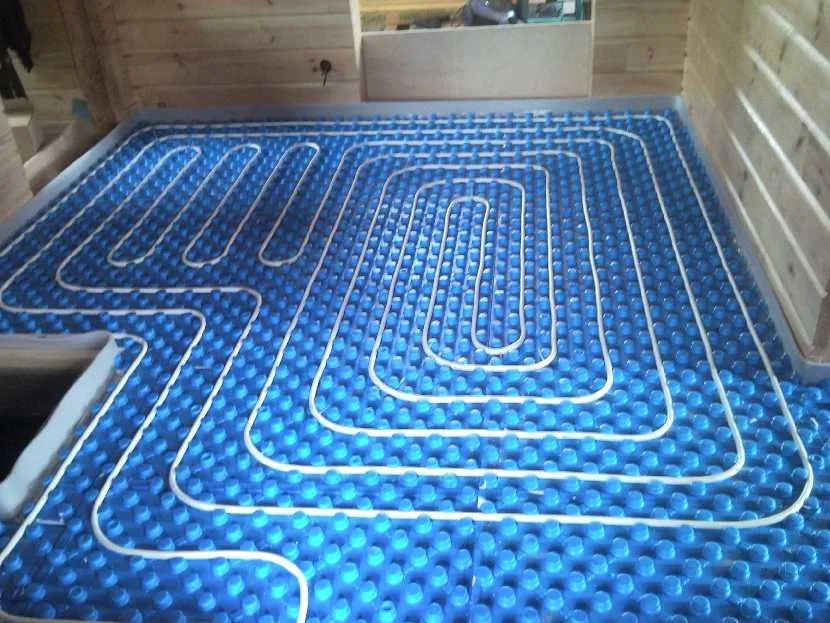

Два лучших способа для укладки труб без смесительного узла:

• змейка помогает распределять районы нагрева (обойти мебель либо сантехнику);

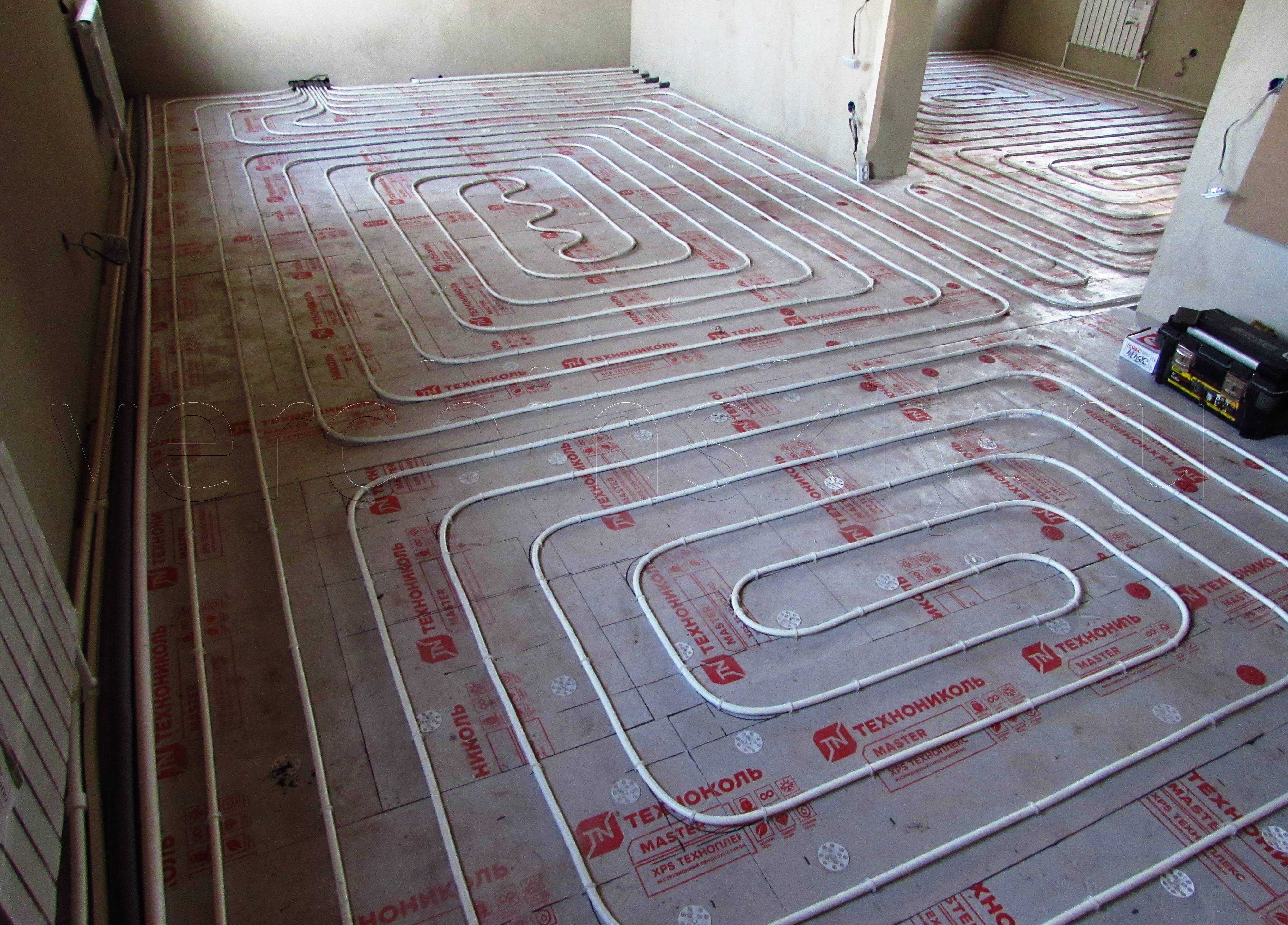

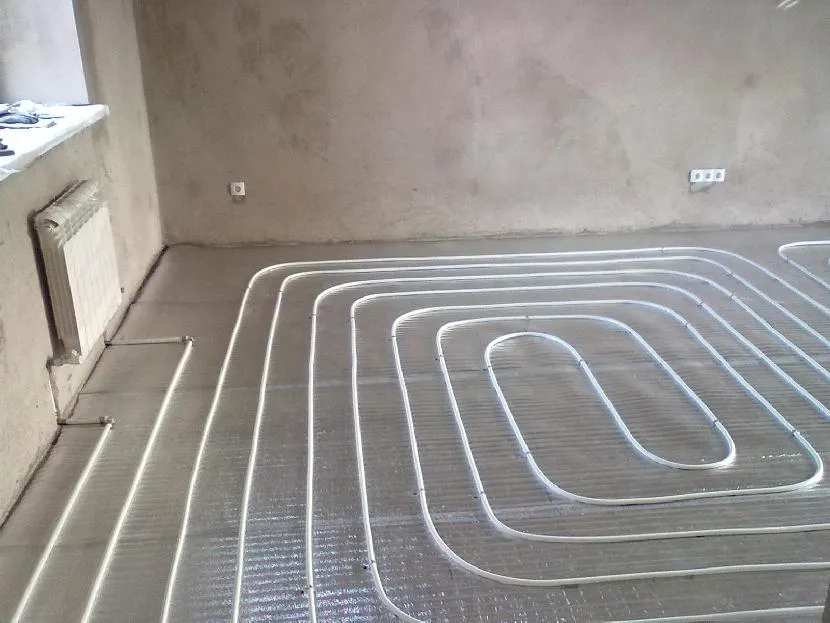

• улитка способствует равномерному нагреву площади пола.

Оба способа должны быть сконструированы из двойной системы трубопровода – для подачи и возвращения воды.

После того как трубопровод проложен его подключают к котлу. Насос нужной мощности обеспечит скорость движения элемента нагрева по трубопроводу.

Модели насосов бывают ручного и автоматического управления. Прибор ставится на подающую часть трубы. При отсутствии в системе коллектора насос размещается под котлом.

Соединительную конструкцию завершает клапан, который следует установить между трубой и насосом.

Лучше приобрести котел в комплекте с насосом

Отличия конструкций радиаторного отопления и водяного теплого пола

1. Радиаторному отоплению характерны высокие температуры теплоносителя, температура подачи примерно равна 70 градусам, а обратная отдача 50 °С. Особенности монтажа – насос устанавливается не на подающую сторону, что бы исключить вероятность перегрева.
2. Температура пола при обогреве должна быть не больше 26-30 °С, комфортная температура для щадящей работы насоса составляет 40 °С.
3. Циркуляционная скорость радиаторного отопления не велика, из-за перепада температуры вполне будет достаточно установить котел со встроенным в него насосом.
4. Тонкие пластиковые трубы являются радиатором теплого водяного пола. Длина труб может достигать более ста метров в одной монтажной системе. Соответственно и насосное устройство должно быть мощным, чтобы проталкивать воду через трубопровод.

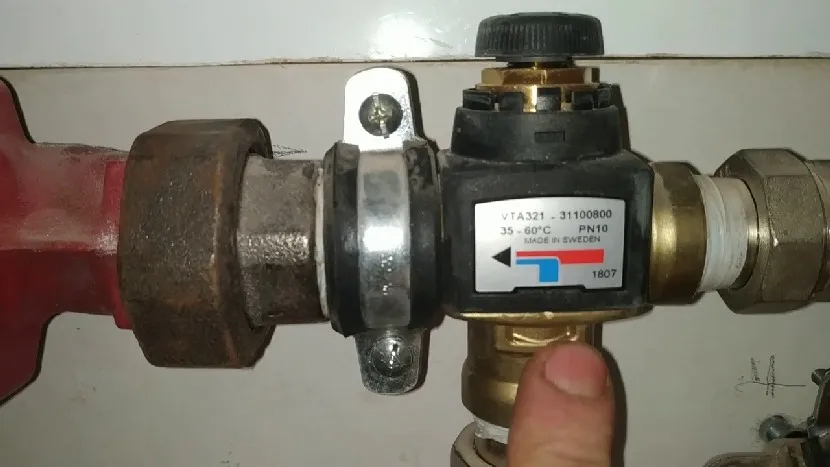

Система с трехходовым клапаном

Сборка термостатического клапана (трехходового) производится на трубы подачи тепла, к противоположному потоку присоединяется перемычка.

Данный прибор регулирует температуру подачи тепла, которая подводится к насосу. Клапан функционирует как смеситель с термочувствительным элементом.

Преимущества клапана — это защита системы от слишком высоких температур (перегрева) и при необходимости во время поломки автоматически перекроет подачу теплоносителя и обратного потока. Благодаря этому клапан берет на себя часть работы смесительного узла.

Выбираем насос

Можно ли обойтись без смесительного узла? Можно, но без насоса вряд ли. Циркуляционная станция увеличит давление и равномерно прогреет воду, не будет делать избыточное давление, и протолкнет воду с требуемой скоростью.

Перед выбором насоса нужно определиться с фирмой, моделью, материалом из которого он состоит.

Для эксплуатации в бытовых условиях рекомендуется использовать два вида оборудования:

1. Насос с мокрым ротором. Данная техника не имеет большую мощность, но может обеспечить работу пола с подогревом, площадь которого равна 350-400 м2. Ротор носит «мокрое» название из-за расположенного колесика в теплоносителе, охлаждение и смазка проходит при его использовании. Прибор пользуется популярностью благодаря тихой работе, надежности и экономной потребности электроэнергии.
2. Модель с сухим ротором – достаточно мощный прибор, в котором ротор расположен в непроницаемой ёмкости. Данный тип техники используют для обустройства фонтанов в частных домах или парковых зонах. Модель нуждается в периодическом техническом обслуживании.

Как подключиться

Перед тем как начинать укладку труб и монтаж, не мешает проверить качество водопроводной воды. Зачастую в ней присутствует множество твердых частиц, которые со временем способны засорить ваши напольные магистрали. Решить проблему несложно, используя фильтры. Водяные полы в квартире от центрального отопления можно подключить:

• непосредственно через стояк;
• двухтрубной разводкой;
• однотрубной разводкой.

Через стояк

Если вы уверены, что за теплый пол от центрального отопления в квартире штраф вам не грозит, можете присоединить отводы труб через коллектор прямо к стояку. Для решения этой задачи используется сварка. Ключевую роль в подобной схеме играет циркуляционный насос. Перед тем как приступить к работе, тщательно рассчитайте протяженность труб, способ укладки и оптимальный шаг. Подготовка основания для конструкции – важнейший этап процесса. Устанавливая водяной теплый пол в многоквартирном доме выше первого этажа, вы берете на себя ответственность за соседей снизу

Важно помнить, что каждый лишний сантиметр стяжки – это дополнительная нагрузка на перекрытие

Принцип работы максимально прост: насос постоянно подает в систему горячую воду определенной температуры, параметры которой определяет трех- или двухходовой смесительный клапан. Сделать водяной теплый пол от центрального отопления еще более комфортным поможет терморегулятор. Это устройство будет автоматически включать/выключать подачу, чтобы сохранять нужную температуру теплоносителя. Чтобы насос не функционировал вхолостую, рекомендуется поставить реле давления, реле потока или термостат, отключающий агрегат по достижении необходимого предела нагрева.

Однотрубная разводка

Подобная схема может быть реализована при условии, что расхождение тепловой нагрузки центрального отопления и вашего водяного оборудования не превысит 10°C. Подключение осуществляется через стояк, при этом радиатор в каждой из комнат меняется на теплообменник. Управление температурой осуществляется посредством термостата, который при необходимости включает насос и дезактивирует его по достижении заданных условий.

Такое водяное отопление пола в квартире обладает рядом преимуществ по сравнению с предыдущим:

• для каждого помещения можно установить разный уровень обогрева;
• нет необходимости думать о качестве воды в главном трубопроводе;
• когда теплоноситель в основном стояке сливают, происходит автоматическое отключение насоса;
• современное оборудование дает возможность обогревать комнату на основании показаний внутренней или внешней температуры, а также строго в обозначенное время. Например, ночью электроэнергия стоит дешевле. Установив многотарифный счетчик и запрограммировав термостат на ночной обогрев, можно существенно сэкономить.

Есть и недостаток: при попадании воздуха внутрь насос может сильно шуметь.

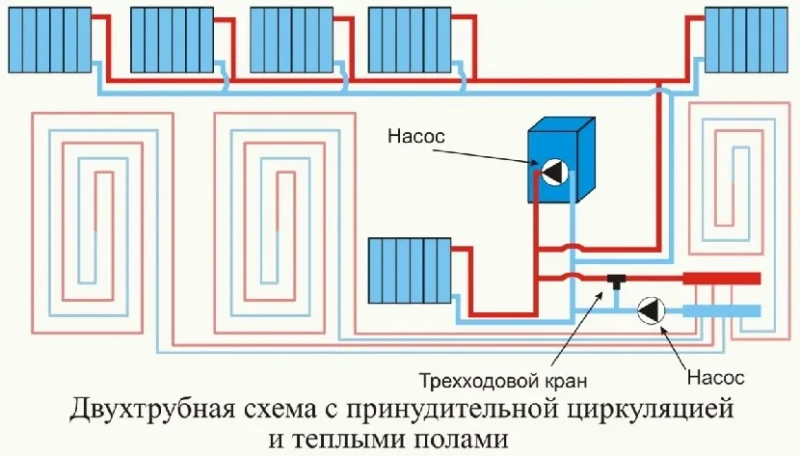

Двухтрубная вертикальная разводка

Эта схема монтажа используется при наличии нескольких стояков. Старые батареи меняют на теплообменники для теплого пола в квартире от центрального отопления

Важно, что это не нарушает гидравлику стояка, так как настройки балансировочных клапанов те же. Необязательно брать воду отовсюду

Зачастую, достаточно подсоединиться к паре стояков

Вторичный контур монтируют параллельно. Если нет желания проводить дополнительную балансировку, делайте линии одинаковой длины. Следует отметить, что появление теплообменников дает возможность получать едва ли не вдвое больше тепла, чем при радиаторах

Зачастую, достаточно подсоединиться к паре стояков. Вторичный контур монтируют параллельно. Если нет желания проводить дополнительную балансировку, делайте линии одинаковой длины. Следует отметить, что появление теплообменников дает возможность получать едва ли не вдвое больше тепла, чем при радиаторах.

Расчет длины труб

Очень важной характеристикой, используемой при расчете теплого пола с переносом тепла жидкостью, является шаг труб, то есть расстояние между трубами, оставляемое при их монтаже. От промежутков между витками труб с теплоносителем  зависит потребная длина труб и равномерность распределения приносимого тепла

При повышении размеров промежутков между трубами рекомендуется повышать и температуру теплоносителя. Кроме того, шаг теплопровода может изменяться и в зависимости от участка помещения – где-то требуется делать температуру поверхности больше, а где-то поменьше.

Водяной Теплый пол в квартире своими руками

Приблизительно можно прикинуть, что для достижения тепловой отдачи величиной 50 Ватт на квадратный метр шаг трубы с теплоносителем может составлять 30 сантиметров. При повышении теплоотдачи до 80 Ватт расстояние между трубами должно быть уменьшено до 20 сантиметров, а вот на участках, для которых критично очень равномерное распределение температуры шаг труб не должен превышать 15 сантиметров.

Уменьшить шаг труб рекомендуется возле наружных стен, а вот вдоль внутренних перегородок его можно увеличить

Приведем примерный расчет: на помещение в 30 квадратных метров требуется обеспечить нагрев примерно 25-26 квадратных метров пола. При шаге трубы с теплоносителем в 15 сантиметров потребная длина трубы составит около 160 метров.

Однако, проще всего рассчитать потребную длину труб для обустройства водяного теплого пола можно, создав простой чертеж на миллиметровой бумаге или в специализированной программе.

Сравнение теплого пола с радиаторами

Если сравнивать привычную уже радиаторную систему отопления с теплым полом, то в случае первой горячие потоки воздуха устремляются сначала вверх при нагреве, а затем только опускаются вниз. Поэтому с радиаторами довольно часто мы ощущаем холодный пол.

Установленный теплый пол работает по другому принципу. Трубы теплого пола нагревают сначала стяжку, затем стяжка излучает тепло равномерно снизу вверх. Чем выше, тем менее интенсивный прогрев.

Поэтому в плане распределения тепла теплые полы смотрятся гораздо выигрышнее. Что касается экономичности, то обе системы плюс-минус одинаковы.

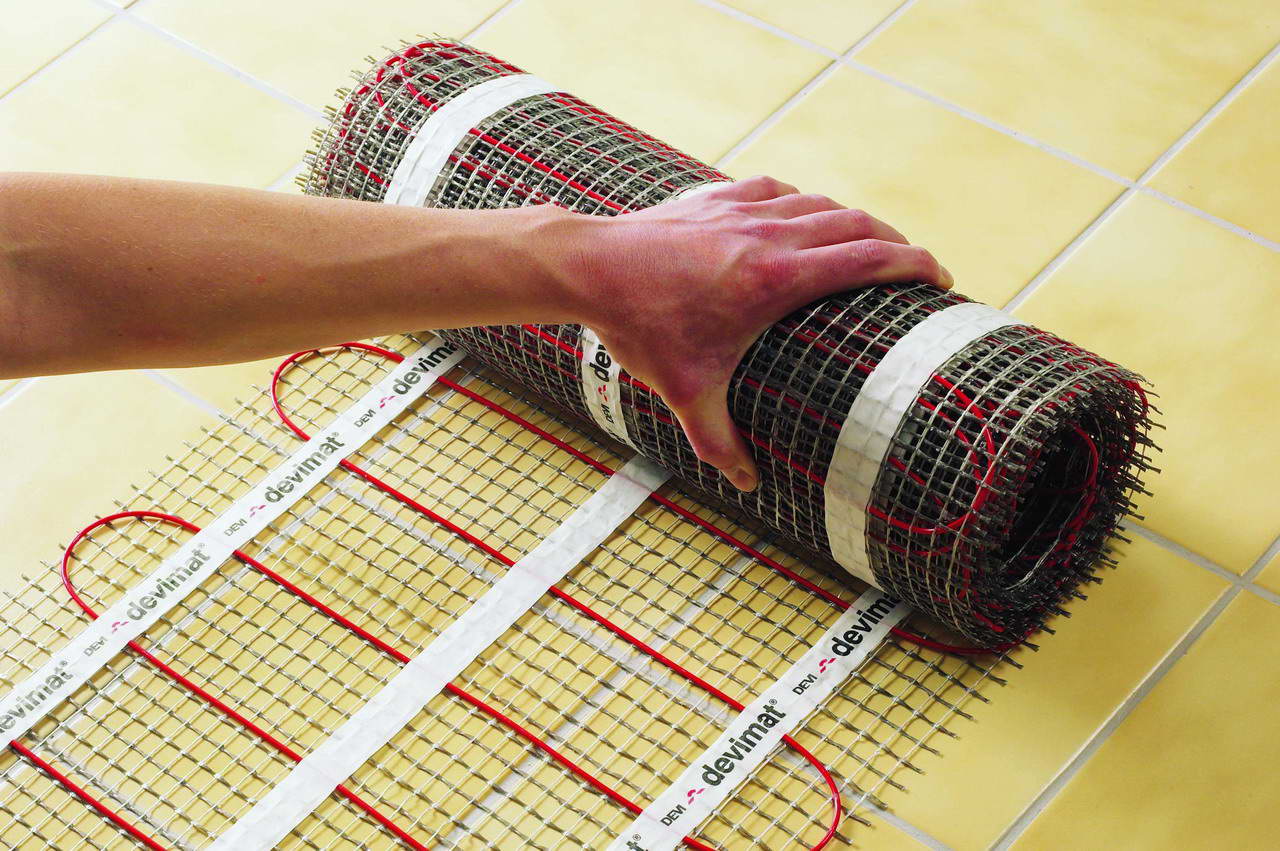

Разрешение на электрический теплый пол

Устройство такого пола не включено в перечень запрещенных, также его нет и в списке подлежащих обязательному согласованию. Однако, если теплые полы устанавливаются в квартире находящейся в доме с недостаточной электрической мощностью, проблемы остаются. К такой категории относятся все дома, кроме новостроек.

Читать также: Теплый пол по грунту: как сделать теплый пол на улице

В прежние времена дома строились с электросетью, рассчитанной на минимальное количество электроприборов, и старая проводка не выдерживает использования современных приборов, в том числе и использование электрического пола. Для устройства теплого пола необходимо заменить проводку и распределительный щиток.

В жилищную инспекцию необходимо предоставить справку о мощности устройства, подтверждающую, что теплый пол не вызовет перегрузок в сети. Такая справка снимет ответственность в случае каких-либо проблем с электросетью. Такую справку нужно получить в управляющей компании, обслуживающей дом, где планируется данная перепланировка.

Если мощности недостаточно, электрический пол установить не получится. Новостройки имеют значительный запас мощности, там теплые электрические полы узаконить проще.

Вам может быть интересно: Какой должна быть температура теплого пола?

Укладка чистового напольного покрытия

Когда стяжка высохла, или монтаж по лагам произведен и опрессован, можно приступать к чистовому напольному покрытию

На что тут обратить внимание:

• Идеально для теплого пола подходит керамическая плитка, уложенная на стяжку. Но по понятным причинам ее не уложить по всей площади дома.

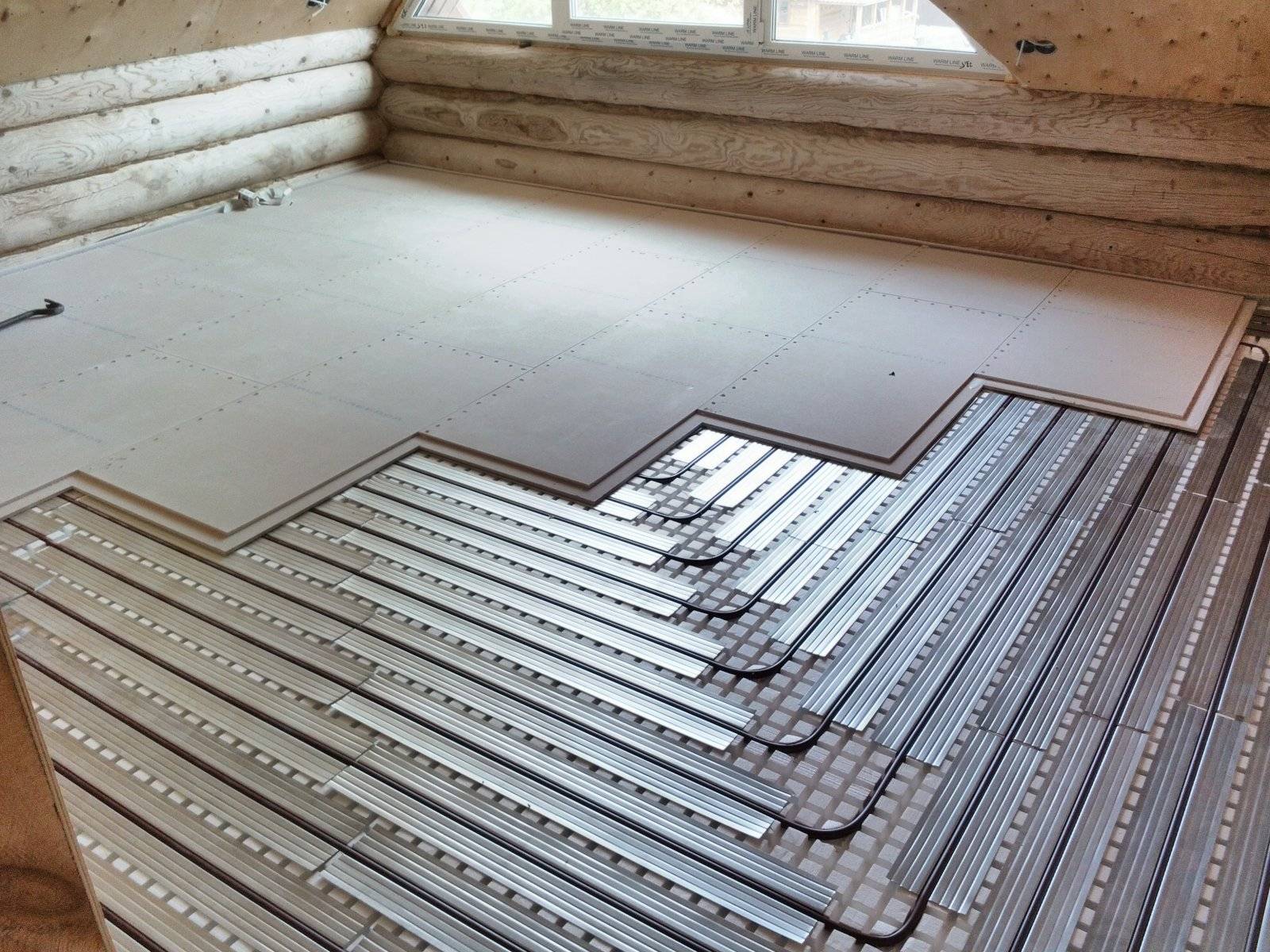

• Если водяные теплые полы монтировались под деревянный пол(на лаги), то сверху нужно закрепить в качестве чернового пола листы фанеры или ОСБ. Для лучшего эффекта от системы, в деревянных полах можно просверлить отверстия, чтобы теплый воздух лучше выходил из под пола.
• Материалы для пола можно использовать практически любые. Но стоит покупать только предназначенные для теплого пола покрытия, в противном случае, при нагревании материалы будут испарять вредные вещества. Поэтому выбирайте линолеум, ламинат или кофролин, только с высоким классом экологичности и специально разработанным для теплых полов.
• Плитка укладывается прямо на стяжку, без каких-либо особенностей.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Смотрите это видео на YouTube

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

• бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
• маркировку;
• сертификат соответствия на продукцию;
• учитывать коэффициент теплового расширения труб;
• стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

• со схемой расположения водяного тёплого пола;
• с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

• 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
• 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Расчет теплого пола водяного

Отопление теплый пол водяной нужно провести правильно

Очень важно сделать расчет труб до монтажа. Для этого чертят на бумаге проект

На том месте, где всегда будет мебель, сантехника, ванна, можно трубы не укладывать.

Не забудьте отступить от стен по 30 см. Нужно распределить, сколько контуров нужно для всего помещения.

Чтобы определить длину труб на контур, надо площадь помещения разделить на длину шага и умножить на 1,1(запас трубы в 10% на повороты.) L = S / N * 1,1.

Нужно обязательно прибавить длину трубы до коллектора (один конец-к подающему коллектору,2 конец контура-к обратному.), умноженной на 2. Длина контура зависит и от ширины трубы. Ширина16 мм-контур 80 м-100 м, труба из полиэтилена18 мм-120м, не более 80-100м,20 мм металлопластиковая труба-не более 120-125 м. При расчете следует учитывать и длину шага. Обычно при шаге 10 см, труб нужно 7 м,15 см-10м.

Расчеты о теплом водяном поле-сложный процесс, который учитывает также мощность, теплопотери, толщину стяжки, плотность потока.

Для этого нужно сумму теплопотерь разделить на полезную площадь.

Чтобы правильно просчитать все отопление, лучше обратиться к профессионалам.

Есть программа Audytor CO компании Sankom, которая поможет в точных расчетах системы.

На сайтах есть калькулятор теплого водяного пола ,легко справляющийся с этой трудной задачей.

Варианты подключения

Подключить теплые полы в частном доме можно как к однотрубной, так и двухтрубной системе отопления с насосом. При этом монтируется оборудование чаще всего по следующим схемам:

1. От центрального отопления.
2. Напрямую от котла.
3. С 3-х-ходовым клапаном.
4. С узлом подмеса.

Разберем особенности и принцип работы каждого варианта.

От центрального отопления

В отличие от многоквартирных домов в частном жилище, оснащенном централизованной системой обогрева, подключение теплого пола допускается. Однако для этого потребуется сделать разрешение.

В частном доме допускается подключать контур подогрева пола от централизованного теплоснабжения при получении специального разрешенияИсточник otoplenieblog.ru

При этом должны быть выполнены 2 требования:

• Поступающая в трубопроводный контур из центральной магистрали горячая вода должна быть нагрета не выше 55°C. В противном случае система и полы будут испорчены.
• Эксплуатация теплоносителя не должна приводить к охлаждению батарей. Иначе это приведет к общему охлаждению помещения и низкой эффективности данного способа обогрева.

Именно по этой причине не разрешается устанавливать систему водяного обогрева от центральной системы в квартирах. Так как это приведет к охлаждению отопительных приборов у соседей.

Напрямую

Непосредственное подключение системы теплого пола к котлу отопления с насосом можно выполнить как по однотрубной, так и по 2-х-трубной схеме. При этом возникают следующие особенности:

1-трубная.

Схема отопления с одной трубой подразумевает последовательное подключение потребителей. Поэтому теплоноситель, переходя из 1-го контура во 2-ой и т. д. по цепи, успевает существенно остыть.

1-трубная схема теплого пола допускается в помещении небольшой площадиИсточник education-web.ru

Соединять таким способом отдельные контуры в полах, например, с переходом из одной комнаты в другую, неэффективно. Так как теплоноситель будет уже существенно охлажден. Единственно правильный вариант для такой схемы – это подключение единственной ветки для обогрева пола от радиаторной обратки.

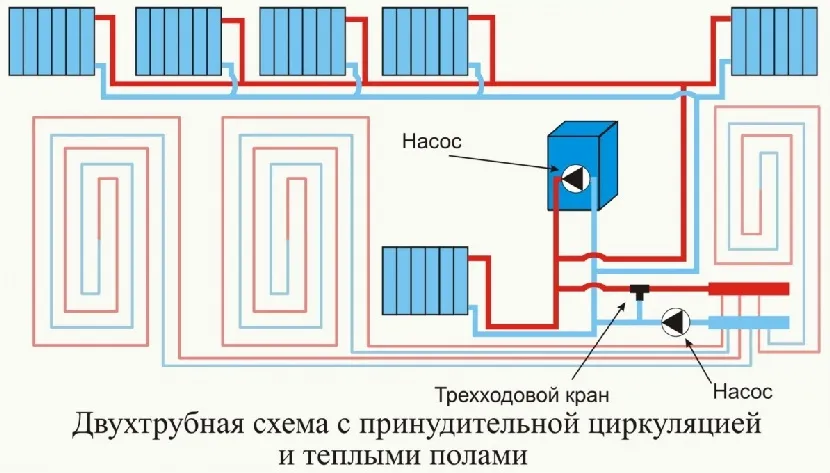

2-трубная.

Схема характеризуется параллельным соединением потребителей. Реализуется, например, когда в каждую комнату будет отдельно подходить прямая и обратная магистраль. Такой вариант характеризуется эффективностью, хотя и дороже.

Прямое подключение возможно при 2-х условиях:

1. В качестве источника нагрева воды используется газовый конденсационный котел. Так как при низкотемпературном режиме он проявляет высокий КПД.
2. Включение в схему буферной емкости, в случае, если используется любой другой тип отопительной установки. Она позволит снизить температуру теплоносителя без вмешательства в настройки агрегата.

Недостаток прямой схемы выражается в недостаточной силе обогрева в период сильных холодов. В таком случае рекомендуется совмещать ее с батареями.

2-трубная схема позволяет подключать несколько независимых контуров для подогрева полаИсточник akvahit.ru

С 3-х-ходовым клапаном

Когда в качестве нагревателя водяного теплого пола используется обычный газовый или электрический котел, применяется схема подключения с 3-х-ходовым клапаном. При этом система, как правило, комбинированная, включающая в себя следующие компоненты:

1. Батареи с разогретой до 70-80°C водой.
2. Контур обогрева пола, в котором температура теплоносителя должна быть ниже в 2 раза.

Снижение температуры теплоносителя на входе в контур подогрева пола осуществляется установкой 3-х-ходового клапана на подающую ветку. Здесь горячая вода смешивается с холодной, поступающей из обратки контура.

Минус способа проявляется в невозможности регулировки потока, что сказывается на резких перепадах температуры контура. Решается недостаток увеличением толщины бетонной стяжки. Плюсы выражаются в простоте и доступности схемы. Применяется она, прежде всего, для больших площадей.

3-х-ходовой клапан обеспечивает нужный уровень нагрева для системы подогрева полаИсточник ytimg.com

Узел подмеса

Еще один эффективный способ подключения теплого пола к котлу отопления заключается в установке специального смесителя с насосом. Монтируется он так же, как и 3-х-ходовой клапан. Однако в отличие от него узел подмешивает остывший теплоноситель к горячему уже в заданных пропорциях.

Благодаря этому устраняется недостаток выше рассмотренного варианта. То есть в контур обогрева для пола поступает вода строго заданной температуры. При этом недостатки способа проявляются в больше стоимости и ограниченности по площади до 200 м².

Видео: водяной теплый пол в квартире

https://youtube.com/watch?v=c6yhGIpp2sk

Все это показывает, что предпочтительней делать теплые полы с установкой автономного котла отопления, основную часть монтажа можно сделать своими руками. Водяной пол, сделанный без стяжки, или сухой со стяжкой, упростят работы и сделают их дешевле.

Если не совсем понятна схема подключения теплого пола, по отдельным элементам в полу можно и нужно проконсультироваться с профессионалами. Изучив назначение, правильное подсоединение основных элементов в общую схему, грамотные в техническом отношении люди понимают, укладка теплого пола несложна, своими руками сделать теплый пол вполне реальная задача.

Теплый водяной пол в квартирах: как можно подсоединить

Прежде чем приступать к работам по разработке схемы укладки и монтажу, необходимо определиться, как именно теплый пол будет подсоединяться к системе центрального отопления.

Очевидно, что для жилых помещений источником послужат радиаторы. Устанавливая теплый пол в квартире от батареи, при укладке труб необходимо учитывать распределение температуры: около батарей витки можно сделать более редкими, чтобы избежать неравномерности при обогреве.

Теплый пол в квартире с индивидуальным отоплением подключается к котлу. Из всех представленных выше он, пожалуй, наиболее удобный.

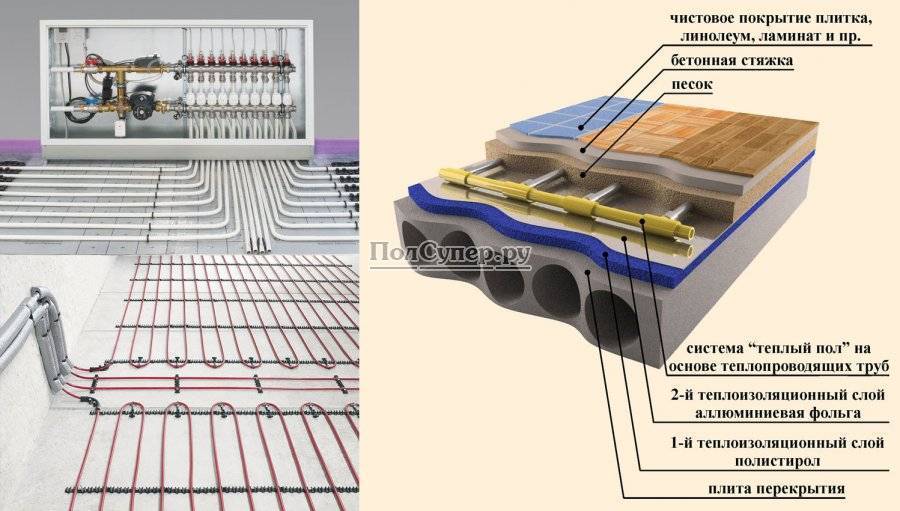

Шаг 2. Установка коллекторного шкафа

Если  с первым шагом у Вас все в порядке, то начать монтаж водяного теплого пола своими  руками необходимо с установки коллекторного шкафа согласно проекту (если он конечно есть). Если он скрытно расположен, необходимо заранее выбить перфоратором нишу в стене и установить таким образом, чтобы рядом не находились провода и не ниже уровня пола. Иначе будут проблемы с подачей воды. Если устанавливается автоматика, то необходимо заранее проштробить выемки, чтобы проложить электропроводку. После, подвести магистральный трубопровод подачей обратки. Все работы по устройству теплого пола необходимо проводить до финишной штукатурки и установки дверных коробок. Установить настенный коллекторный шкаф еще проще, установите его на стену, выровняйте поверхность, зафиксируйте и подводите трубы.

Если проекта у Вас нет, то коллекторный шкаф желательно поставить ближе к центру этажа, чтобы ветки теплого пола были плюс-минус одинаковые по длине.

Подключение системы

Для подключения трубы к общему трубопроводу подачи горячей воды или к котлу нужно установить распределительные узлы для каждого помещения или один большой узел для нескольких комнат. Безусловно, необходимо сделать так, чтобы этот узел не мешал в расстановке мебели и передвижении. Один из способов спрятать такой узел — утопить его в стене.

Для того чтобы установить теплый водяной пол своими руками к коллектору необходимо сделать нишу в стене непосредственно для самого коллектора или в этой же нише поместить коллекторный шкаф. В этот шкаф вмещаются две гребёнки и подводятся все контуры, использующиеся для обогрева помещений. Гребенки бывают различными. Некоторые продаются с имеющимися в них кранами. К распределительной гребенке самое главное требование это ее компактность.

Такие краны предназначаются двум целям. Первая цель: полное перекрытие какого-либо отдельного контура системы; вторая цель: для регулирования подачи горячей воды, что дает возможность изменять температуру в каждой отапливаемой комнате.

Температуру в секторах не обязательно изменять вручную. Авторегулировку температуры в секторе разрешают совершать специальные регулировочные теплостатические вентили. Принцип их работы довольно прост. Вентилем выставляется необходимый температурный режим, а термоголовка определяет нужные градусы. Совершается это благодаря использованию термобаллона с парафином. Парафин расширяется и сужается под воздействием температуры, увеличивая или уменьшая у крана пропускную способность.

Подключение труб к коллектору

Подключаем уложенные трубы к коллектору

Когда трубы теплого пола уложены по всему периметру, настало время подключить их к коллектору. В коллекторе подсоединяем начало трубы к выходу теплой воды, а конец трубы к возвратному отверстию для охлажденной воды. Трубы закрепляем при помощи специальных гаек коллектора.

Приблизительная длина каждого контура должна быть от 50-60 метров, в зависимости от мощности вашей отопительной системы. Если метраж трубы приближается к порогу, лучше начать другой контур. Узнать оптимальную длину контура можно изучив инструкцию к вашему отопительному котлу.

Конец трубы следует подсоединить к возвратному коллектору. Все эти действия вы можете видеть на видео внизу страницы.

Если труба проходит рядом с деформационным швом, на нее следует одевать гофрированную трубку.

Как только все работы по монтажу будут окончены, необходимо будет проверить работоспособность водяного пола до стяжки пола бетоном(опрессовку). Для этого нужно включить котел на полную его мощность. В трубы поступит вода под определенным давлением, которое превышает обычное в полтора раза. Во время этого тестового запуска тщательнейшим образом проверьте каждое соединение, каждый метр трубы, посмотрите не пережата ли труба под давлением хомутами.Опрессовка должна длиться не менее двух часов.

И в завершении следует лишь сделать ровную стяжку пола с применением специальных смесей, которые используются для теплых полов. При этом пол поднимется приблизительно на 7 см. Во время заливки пола, в трубах должна циркулировать вода(холодная) под рабочим давлением.

После высыхания стяжки, можно приступать к самостоятельной укладке плитки на пол. Читайте об этом подробнее на соответствующей странице.

Если пол укладывается под ламинат или деревянный пол, трубы прокладываются под лагами, без стяжки. В случае с ламинатом, на лаги настилаются листы фанеры или ОСБ плиты, и в них делаются небольшие отверстия для лучшей передачи тепла.

В некоторых случаях смонтрировать такую систему проще без стяжки, на лагах. Это допустимо, но эксперты все таки рекомендуют использовать стяжку как обязательный этап монтажа, т.к. в этом случае вся система прослужит дольше, и будет работать эффективнее.

Опрессовка системы

Испытания гидравликой труб систем напольного отопления совершаются в соответствии с существующими требованиями.

Во время заливки бетонным раствором, трубопровод должен находиться под давлением не менее 3 бар. На герметичность испытания необходимо проводить давлением, превышающим рабочее в 1,5 раза.

Предварительно происходит визуальный осмотр всех имеющихся соединений, при этом необходимо полностью удостовериться в том, что все запорные элементы закрыты за коллекторами и перед ним. При испытании воздухом нужно время, которого будет достаточно для возвращения к температуре окружающей среды температуры сжатого воздуха. Все манометры, используемые в системе, должны передавать достоверные показания с точностью до 0,1 бара.

Выбор труб для теплых водяных полов

Вне зависимости от того, планируется ли проводить водяной теплый пол в квартиру с котла или с центрального отопления, спектр допустимых труб не меняется. Существует несколько требований, которым они должны соответствовать:

• отсутствие швов и стыков;
• устойчивость к коррозии;
• гибкость;
• долгий срок безаварийной службы;
• невосприимчивость к перепадам температуры;
• материал не должен расширяться при нагреве.

Другим, не менее популярным видом, является металлопластик. К преимуществам эти труб следует отнести:

• легкость;
• высокие показатели теплоотдачи;
• достаточная гибкость;
• устойчивость к образованию налета.

Менее популярны – медные и гофрированные трубы. Несмотря на то, что они не уступают по качеству лидерам, основным их недостатком является очень высокая стоимость.

Способы укладки труб

Перед тем, как приступить к укладке труб почитайте статью – водяной теплый пол без стяжки.

Существует два главных способа монтажа труб обогреваемого пола с теплоносителем-водой, условно называемых «змейка» и «улитка-ркушка».

Укладка труб методом – змейкой и улиткой

Интересно, что метод раскладки труб теплого водяного пола имеет географическую привязку: «змейкой» трубы укладывают преимущественно в Западной Европе, а вот «улиткой» преимущественно в Европе Восточной.

Укладка «змейкой» имеет один ощутимый недостаток: при ее использовании температура пола в различных участках помещения может существенно отличаться. Так в месте, где находится входная часть системы труб температура теплоносителя (а, следовательно, и температура напольного покрытия) будет несколько выше, чем на участке выходного трубопровода. Помимо некомфортных отношений такой подход может привести и к частичному разрушению среды, в которой находятся трубы обогреваемого пола от перепада температур.

Схемы укладки труб для водяного теплого пола

Для предотвращения перепада температурных уровней в систему вводят специальное ограничение на разницу температуры носителя тепла на различных участках помещения, а саму систему укладки «змейкой» лучше применять в комнатах с высокой теплоизоляцией.

Более сложной, но и более эффективной системой укладки труб при проектировании и создании теплого водяного пола является укладка «улиткой». В этом случае тепло, приносимое рабочей жидкостью, равномерно распределяется по всей поверхности помещения. Трубы с частично горячим и относительно холодным теплоносителем в такой системе последовательно чередуются. Недостатком такого подхода является повышенная сложность проектирования и монтажа системы.

Схема укладки труб водяного теплого пола в ванной комнате

При укладке «улиткой» «горячая» и «холодная» труба идут параллельно друг другу от входа теплоносителя до центра помещения, а потом возвращаются к участку вывода.
