Какой нагреватель выбрать

Как подобрать котел для системы отопления частного дома, чтобы было тепло и оборудование служило надежно. Выше мы уже рассмотрели основные типы котельного оборудования, их достоинства и недостатки. Какие еще критерии могут повлиять на выбор типа и конструкции:

Топливо которое будет использоваться. Это обстоятельство зависит от его доступности. Нет смысла покупать газовый котел при отсутствии в доступной близости магистрального газа. Самым дешевым и надежным вариантом является дровяное отопление, но оно превращает жильца в кочегара

Можно так же обратить внимание на дизельный или электрический агрегат. Особенности размещения котла в доме

Может быть выбран настенный или напольный вариант. Конструкция котла – он может быть одноконтурным или двухконтурным.

Строительный рынок заполнен котельным оборудованием импортного и отечественного производства. Ведущие позиции на нем традиционно занимают производители из Германии, Словакии, Франции, Италии и Чехии.

Некоторые из них присутствуют на рынке котельного оборудования уже более века

Однако имеет смысл обратить внимание на оборудование отечественных производителей, которое, в ряде случаев, надежнее импортного и более ремонтопригодно

Особое внимание при покупке котла нужно обратить на состояние сопровождающей техдокументации, которая включает в себя:

• гарантийную книжку;
• сертификат соответствия;
• акт санитарной экспертизы;
• разрешение на эксплуатацию.

Следует понимать, что на рынке присутствует множество подделок, особенно известных брендов. При приобретении котла желательно участие опытного специалиста.

Не следует ограничиваться эксплуатацией всего лишь одного котла. Тогда при выходе из строя одного агрегата или при перебоях с горючим, в качестве временной замены надо использовать второй, резервный – твердотопливный котел для отопления частного дома.

Мощность агрегата должна обеспечить нагрев до приемлемой для проживания температуры. Поддержание ее стабильного уровня также требует определенных затрат, зависящих от степени утепления дома. Прошли те времена, когда теплоносители были дешевы и о высоком их расходе мало кто заботился.

Сегодня обязательным считается утепление снаружи и изнутри, использовании герметичных  стеклопакетов и плотно закрывающихся дверей.

Величина тепловых потерь для различных зданий принимается следующей:

1. В размере 130-200 Вт/м для домов без утепления;
2. 90-110 Вт/м, если здание постройки 80-х или 90-х годов прошлого века с утеплением по нормативам того периода;
3. 50-70 Вт/м для домов с хорошими стеклопакетами, тщательно изолированных и построенных от конца 90-х.

Для определения необходимой компенсирующей мощности агрегата указанные нормативы нужно умножить на суммарную площадь обогреваемых помещений.

Необходимая мощность котла в первом приближении может быть определена из расчета 1 кВт на 10 м3 отапливаемой площади.

Выбирая двухконтурный газовый котел для системы отопления можно решить проблему не только обогрева жилища, но и горячего водоснабжения.

Наиболее эффективными на сегодняшний день являются газовые котлы, как в части экономии, так и по безопасности эксплуатации.

Электрокотел способен сильно удивить потребителя счетами за электроэнергию. К тому же мощность и техническое состояние поселковых электросетей не всегда обеспечивает необходимое количество энергии. Без света может оказаться весь поселок.

Дизельные котлы очень неудобны в эксплуатации, поскольку требуют размещения в отдельном здании из-за присущего солярке запаха. К тому же они требуют повышенного внимания по причине образования огромного количества сажи и гари.

Виды водяных систем отопления

Теперь давайте рассмотрим варианты монтажа водяного отопления. Как и в случае со способом циркуляции, мы имеем более простой и дешевый вариант, уступающий по техническим характеристикам более усложненному и затратному.

Однотрубные системы отопления

Первым — простым и дешевым — является однотрубная система водяного отопления дома, в которой жидкость будет последовательно проходить по всем трубам, радиаторам и другим приборам отопления, если они имеются в цепочке и по обратной трубе возвращаться в котел. Данный вариант лучше подходит, опять же, для небольшого помещения.

Минус таких систем – невозможность их грамотной балансировки. Первый прибор всегда горячий, последний всегда теплый.

Двухтрубные системы отопления

Для помещений большей площадью лучше остановить свой выбор на более совершенной двухтрубной системе. В этом случае будет использовано нижнее подключение радиаторов. Но действительно совершенной такая прокладка отопления станет в том случае, если вы подключите циркуляционный насос. В противном случае будет затруднен обогрев дальних комнат.

Кроме того, уменьшить скорость остывания жидкости в системе возможно с помощью установки специальных байпасов на каждую из батарей, а также регуляторов подачи жидкости к отдельно взятому радиатору.

Отличием двухтрубной системы водяного отопления является прокладка цельной трубы к дальнему из радиаторов, от которого делается разветвление к промежуточным приборам отопления. Таким образом, пройдя по всей системе отопления, теплоноситель возвращается в котел по специальной обратной трубе, что позволяет равномерно распределить теплоотдачу по всему помещению.

Конечно, главным недостатком такого обогрева является его дороговизна и сложность монтажа, но комфорт, который вы получите взамен того стоит.

Лучевая система отопления

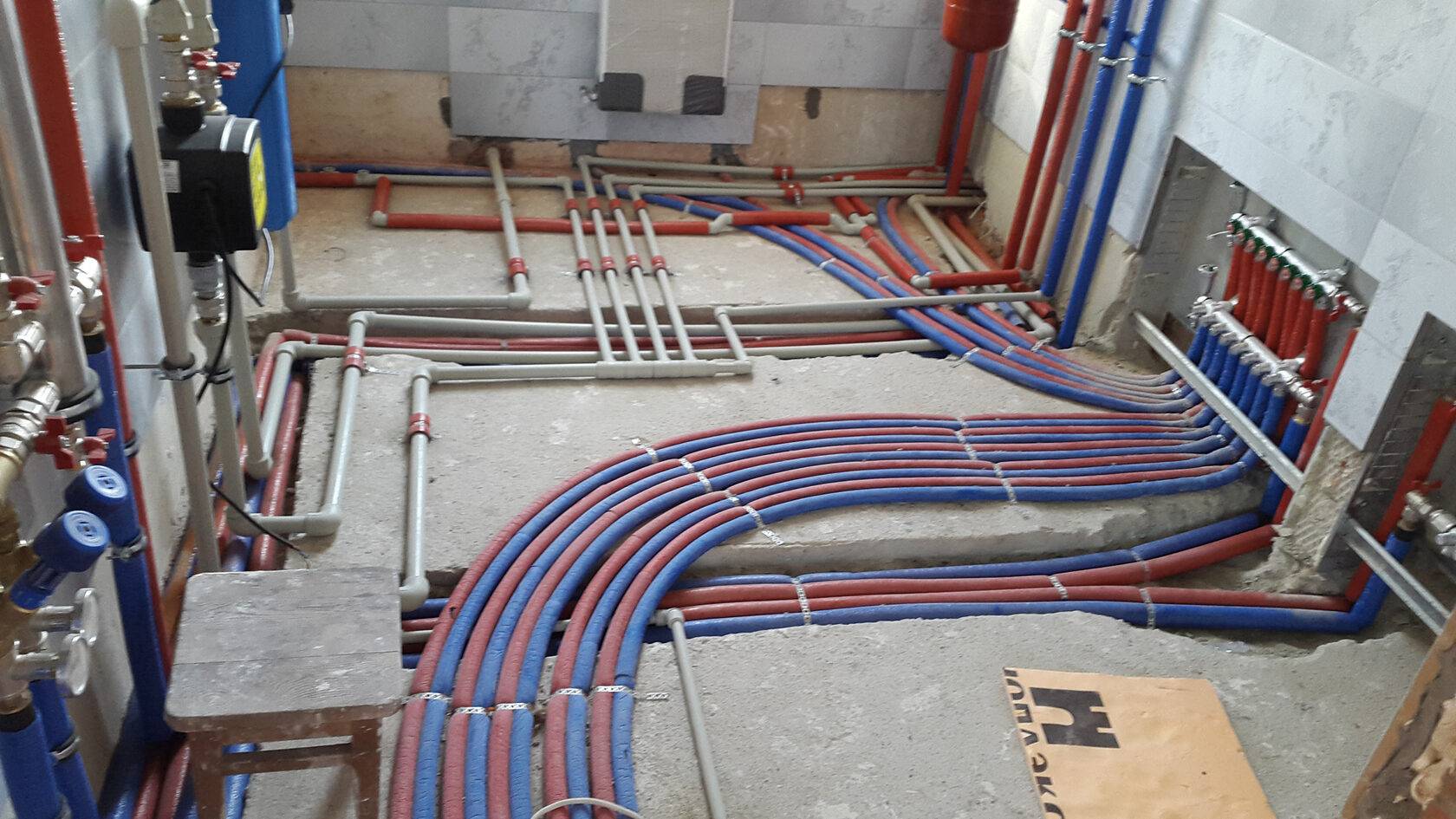

Схема лучевой системы отопления

Два выше описанных вида прокладки отопительных труб являются представителями периметрального способа. Но есть альтернативный — лучевой. При такой прокладке трубы подводятся отдельно к каждому радиатору: одна, по которой теплоноситель поступает в отопительный прибор, другая — обратная. Такая система позволяет отрегулировать комфортный температурный режим в каждом из помещений дома. Кроме того при поломке одного из радиаторов или трубы нет необходимости отключать все отопление, достаточно сделать это только на нужном участке.

В виду большого количества труб при монтаже лучевой системы, все коммуникации монтируются прямо в пол или стены, что благоприятно сказывается на интерьере дома.

Наиболее оптимально при лучевой прокладке использовать насосную циркуляцию теплоносителя.

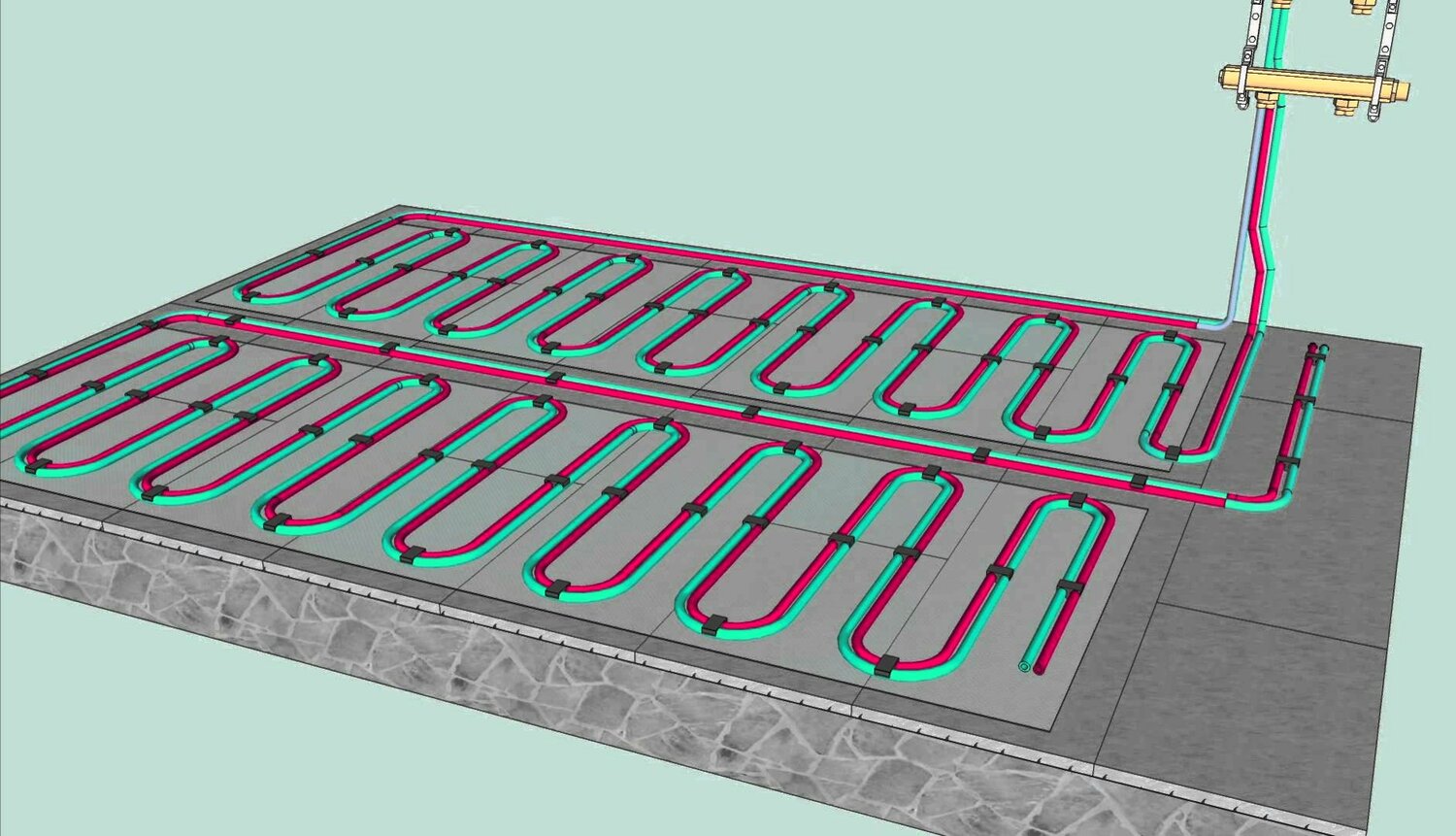

Отопление теплым полом

Наиболее оптимальным способом равномерно прогреть все помещение является прокладка водяных теплых полов в доме. Возможно использовать только эту систему, а возможно сочетать ее с другими отопительными приборами. Например, когда в комнатах установлены радиаторы, а в коридорах, ванной и санузле — теплый пол. То есть особенно актуальными теплые полы будут для помещений с кафельным или мраморным покрытиями.

Использование системы «теплый пол» возможно ё при принудительной циркуляции теплоносителя.

Из преимуществ, которые дает водяное отопление теплым полом можно выделить:

• Равномерный прогрев помещение. Стяжка, отдающая тепло путем излучения, отдает его в равных долях в каждом квадрате комнаты.
• Рациональное распределение тепла. Тепло движется снизу вверх.
• Комфорт и микроклимат.
• Отсутствие приборов отопления на стенах в большинстве случаем

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

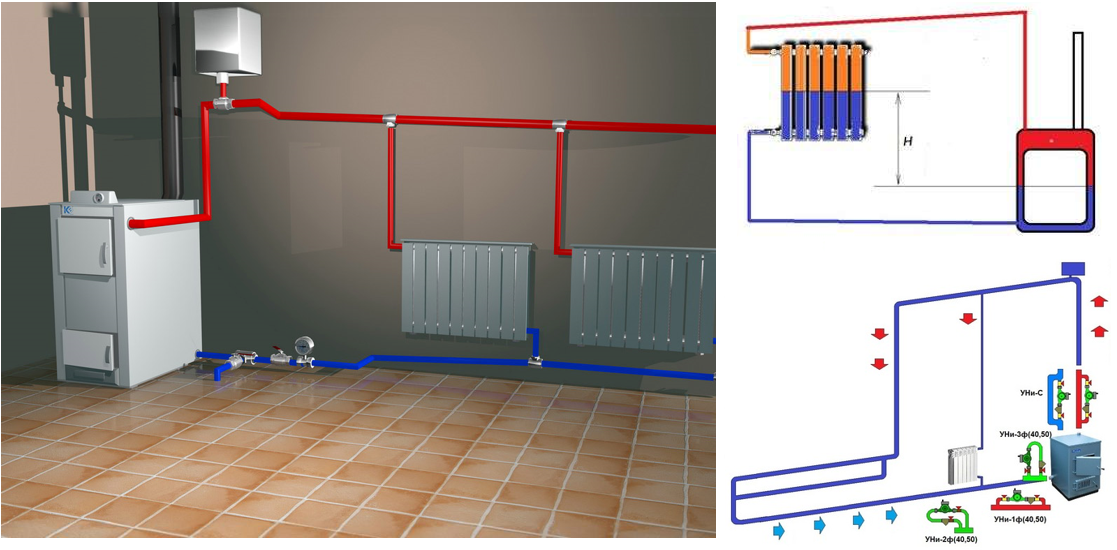

Варианты разводки системы отопления

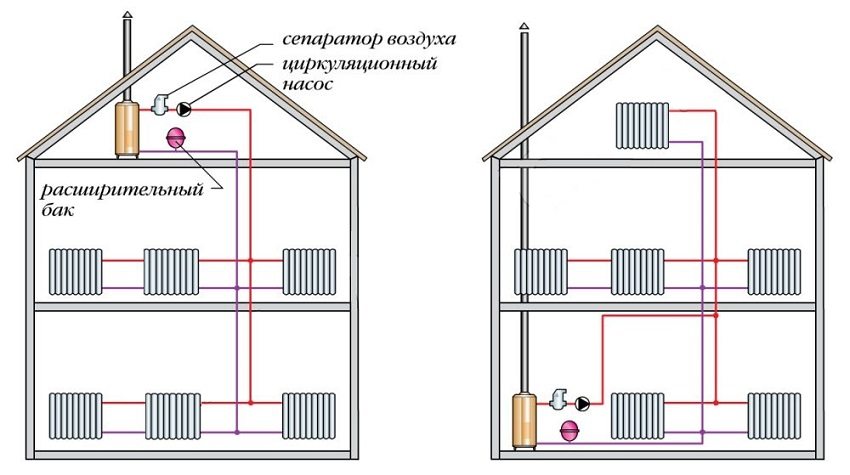

Любой тип отопительной системы, будь то система с естественной или принудительной циркуляцией теплоносителя, различается по виду реализации подачи: система с вертикальной подачей и горизонтальная система.

В свою очередь вертикальные системы распределяются на два подвида:

• системы с нижней разводкой, в которых подающий магистральный трубопровод проходит по полу первого этажа (или в земле в подвале), от которого реализуют вертикальные стояки подачи;
• в системе с верхней разводкой теплоноситель подается, прежде всего, на чердак строения (или под потолок верхнего этажа, в деревянном доме), проходит по магистральным стоякам, далее через радиаторы обогрева отработанная жидкость возвращается в котел подогрева.

В каждом из случаев нагревающий котел устанавливается в нижней точке системы, на цокольном этаже или в подвале. Установка котла непосредственно на земле запрещена, поверхность установки должна быть безопасна в пожарном отношении, в особенности в деревянном доме. Прокладку труб отопления в земле используют в случае невозможности других вариантов монтажа.

В многоэтажных домах часто создают вертикальную систему отопления

Горизонтальная система разделяется на три подвида, каждый из которых работает по принципу принудительной циркуляции теплоносителя.

Тупиковая схема разводки горизонтальной системы реализована по принципу подключения входа каждого радиатора к единой системе подачи, обратный отвод отработанного теплоносителя также подключен к общему контуру;

Система с попутной циркуляцией отличается тем, что подвод теплоносителя обеспечивается как и в первом случае, с единой системы, а вывод отработанной жидкости осуществлен сначала в общий для всех радиаторов коллектор, который подключен к обратной ветке циркуляции теплоносителя;

Наиболее оптимальный вариант – схема с коллекторным распределением, где каждая ветка подачи и отвода тепла осуществляется через общую коллекторную группу, отдельную для подогретого теплоносителя, и для остывшего. Прокладка труб отопления выбирается по оптимальному варианту.

Основное преимущество собственной системы отопления, реализованной в частном строении, это возможность выбора оптимальной температуры, поддерживаемой в доме.

Сложные системы подачи тепла отличаются большим количеством регулировочных элементов, позволяющих поддерживать требуемую температуру в каждом отдельном помещении. В небольшом частном строении чаще всего используют простые системы с естественной циркуляцией теплоносителя, обусловленной законами термодинамики и гравитации. Применение простых систем в доме оправдано, если обогреваемая площадь помещений небольшая, и общий бюджет строительства ограничен.

https://youtube.com/watch?v=vkXy8qoEukQ

Делаем расчет отопления

Перед тем, как сделать дома водяное отопление, необходимо все тщательно просчитать. Заметим, что потребности в отоплении в прямом отношении зависят от потерь тепла через стены, потолки и полы, двери и окна. Именно поэтому в процессе расчета мощности котла нужно учесть и такие факторы. При этом используются специальные нормы, которые необходимо изучить и рассчитать все применительно к вашему климату.

Теплопотери частного дома и способы их уменьшения

Обычно драгоценное тепло уходит именно через наружные стены, а теплопотери возрастают при больших перепадах температур между внутренними и внешними. Так, нормальная температура (обычно +20 градусов по Цельсию) внутри помещений суммируется с самой большой отрицательной температурой зимы (то есть, холодного сезона) вашей местности.

Для примера приведем такие расчеты. При температуре -30 градусов потери тепла стен в зависимости от материалов будут такими:

• Кирпичные (2.5 кирпича), со штукатуркой внутри – 89 Вт/кв.м.
• Кирпичные (2 кирпича), со штукатуркой внутри – 104 Вт/кв.м.
• Рубленные (250 мм), обшивка внутри – 70 Вт/кв.м.
• Сделанные из бруса (180 мм), обшивка внутри – 89 Вт/кв.м.
• Сделанные из бруса (100 мм), обшивка внутри – 101 Вт/кв.м.
• Каркасные (200 мм), внутри керамзит – 71 Вт/кв.м.
• Пенобетонные (200 мм), со штукатуркой внутри – 105 Вт/кв.м.

При такой же отрицательной температуре потери тепла ограждающих конструкций:

• Перекрытие чердака из дерева – 35 Вт/кв.м.
• Перекрытие подвала деревом – 26 Вт/кв.м.
• Двери деревянные, двойные (без утепления) – 234 Вт/кв.м.
• Окна с деревянной рамой (двойной) – 135 Вт/кв.м.

Чтобы верно посчитать теплопотери, необходимо определить точную площадь наружных (торцевых) стен, потолка, пола, дверей и окон, умножить на теплопотерю с кв.м. их материалов, после чего результаты суммируются.

https://youtube.com/watch?v=mVNWfHKN-Pw

Как устроить водяное отопление частного дома своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

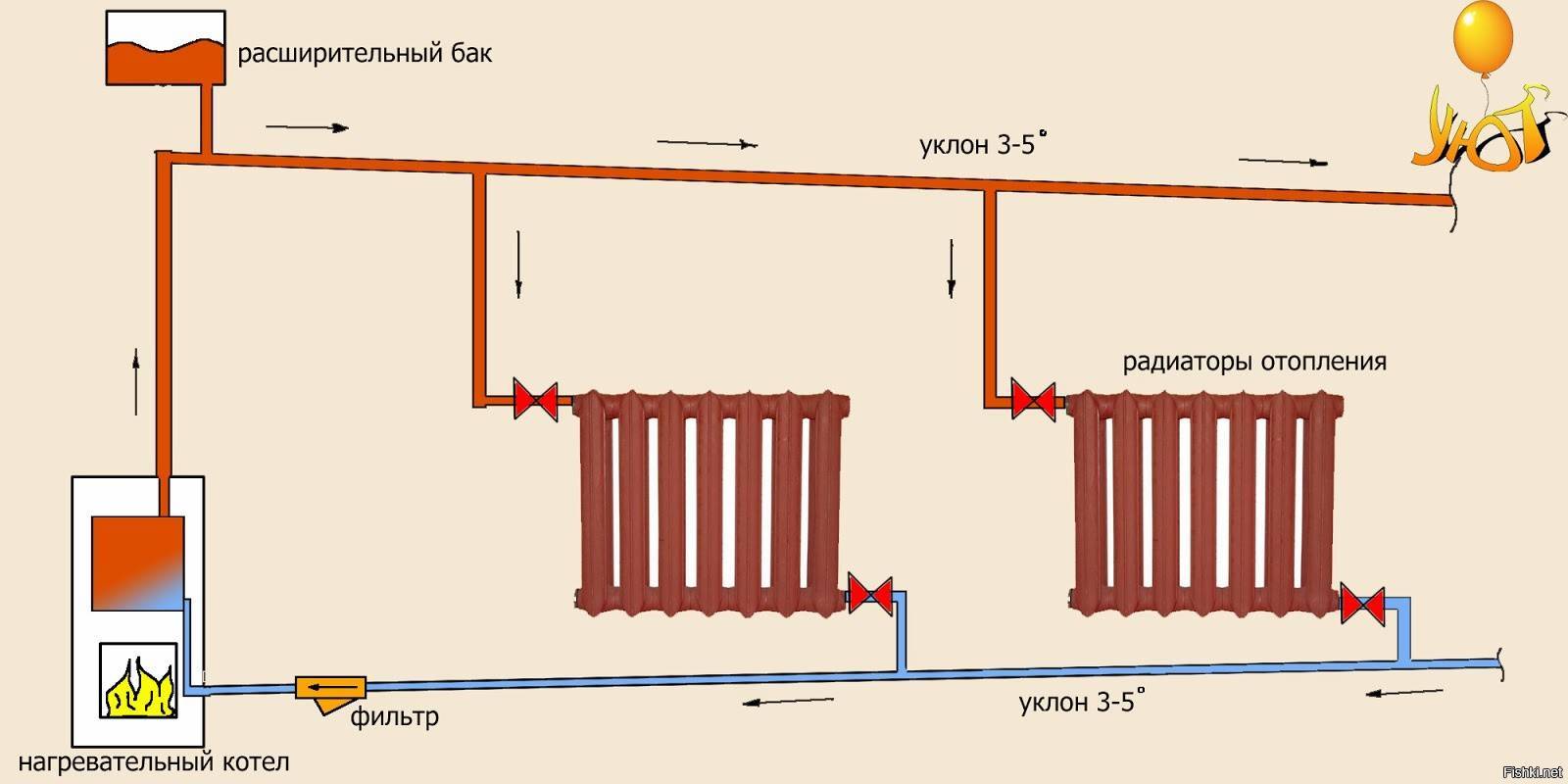

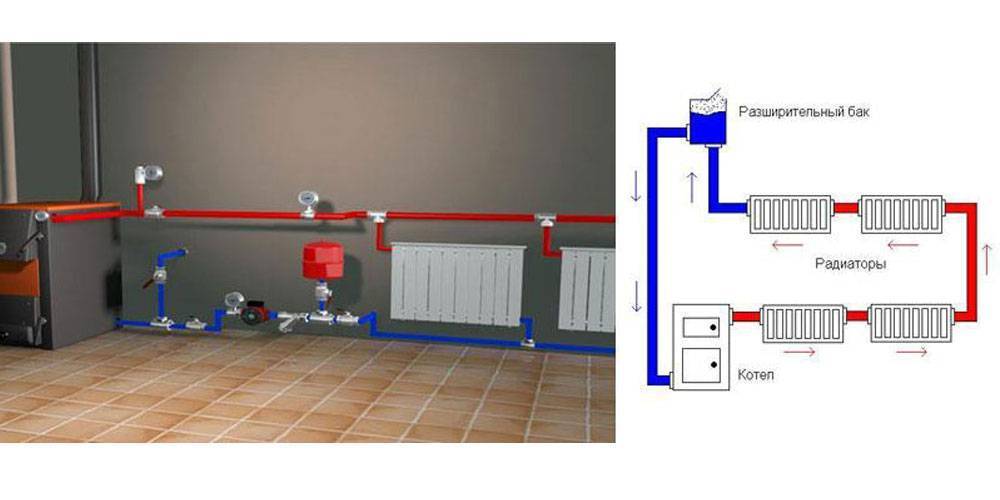

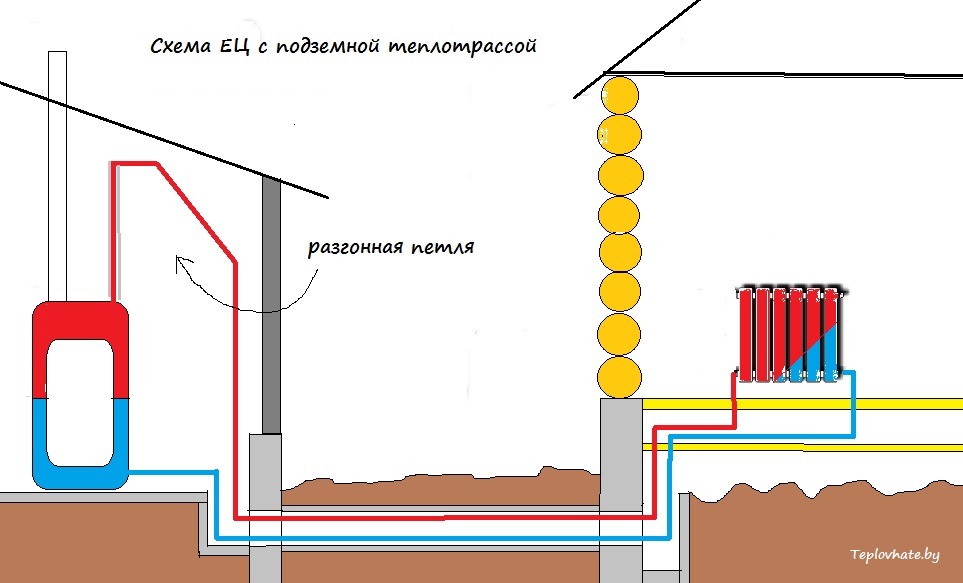

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

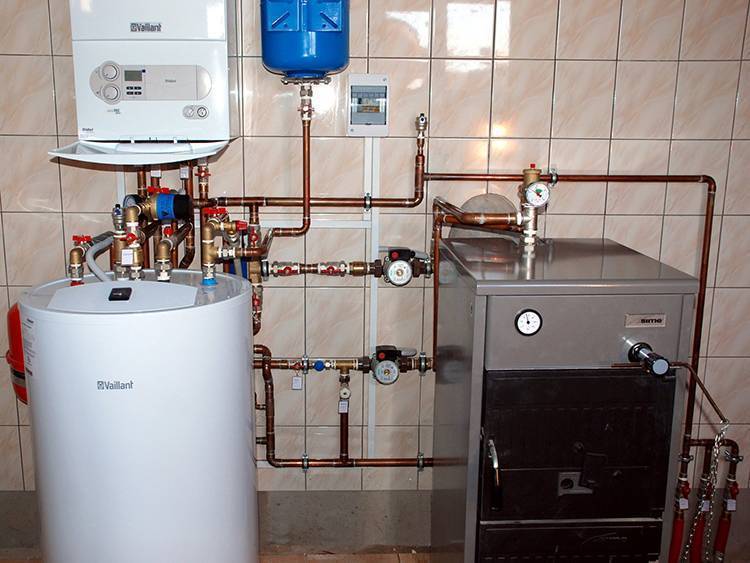

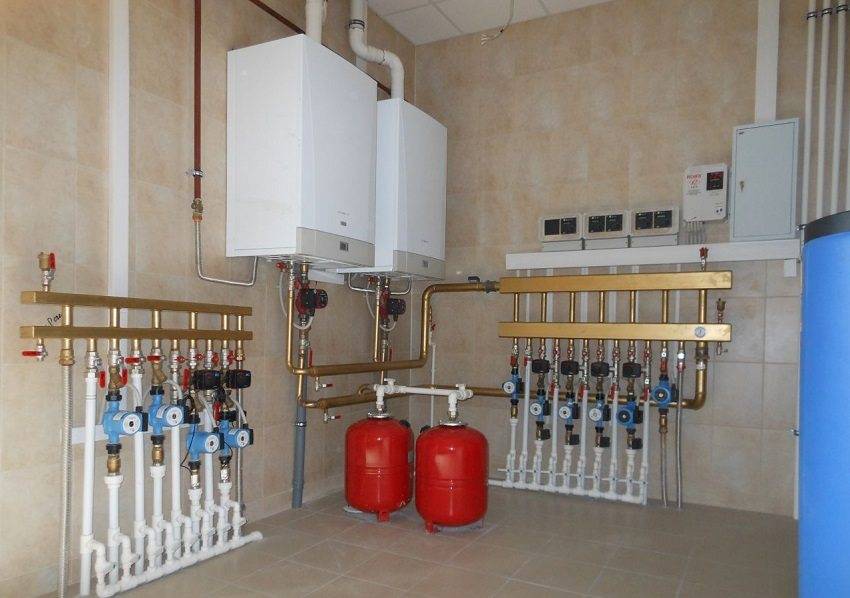

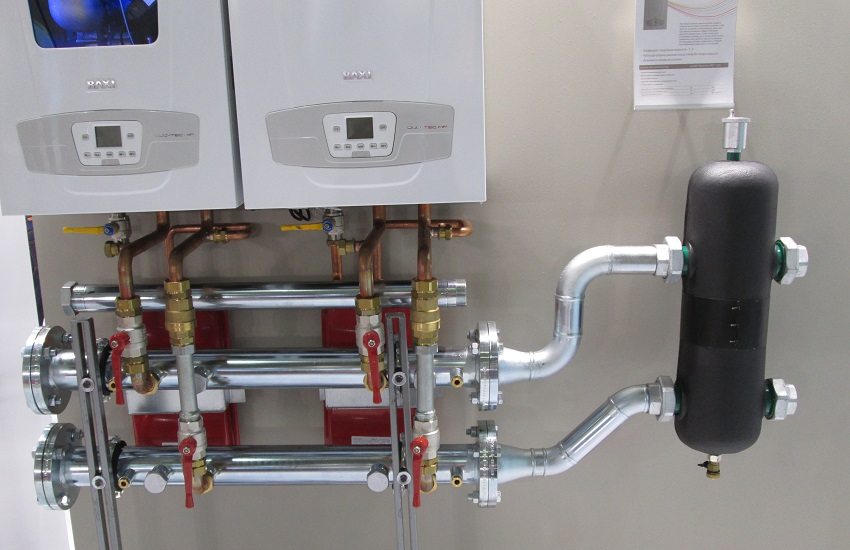

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

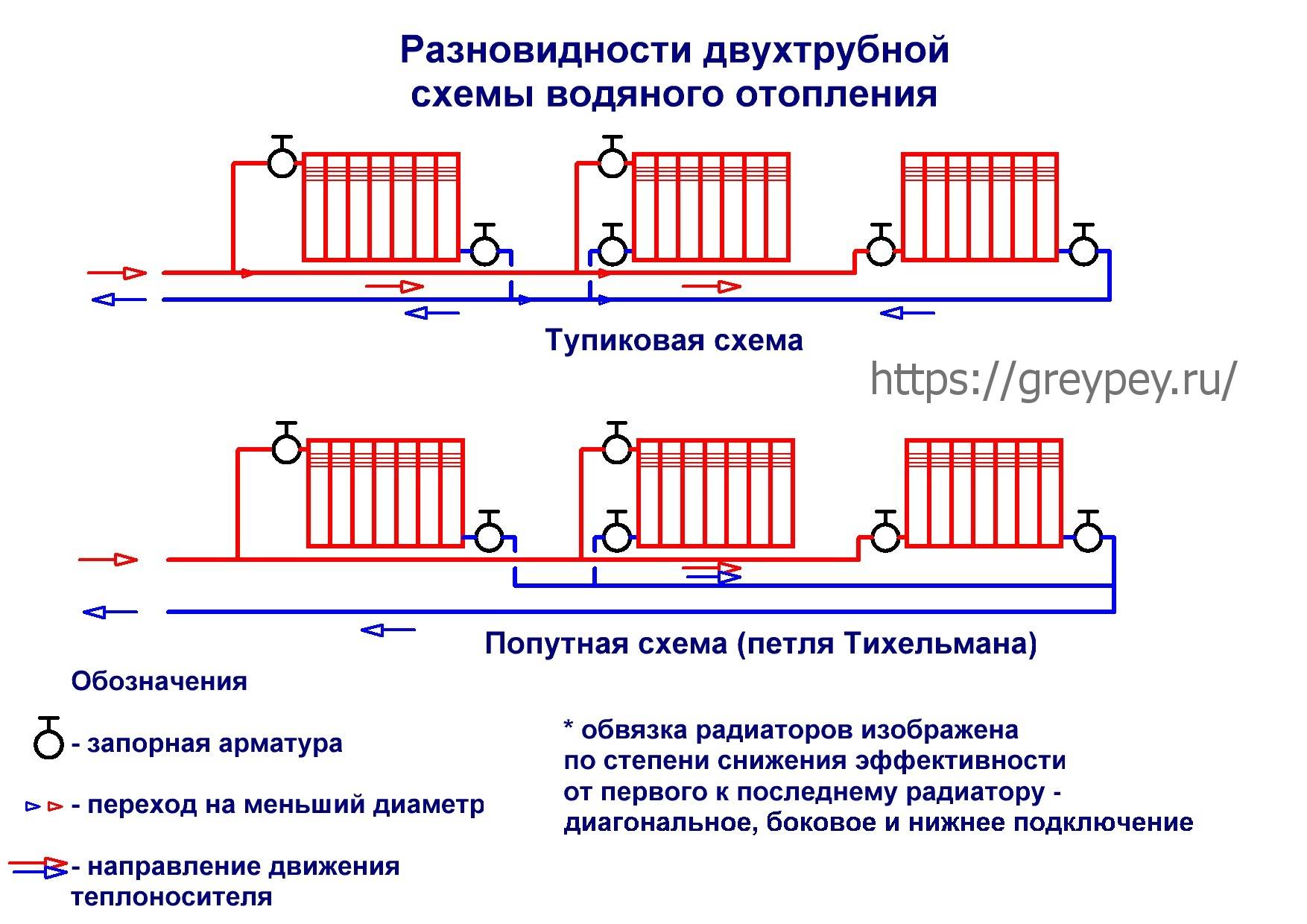

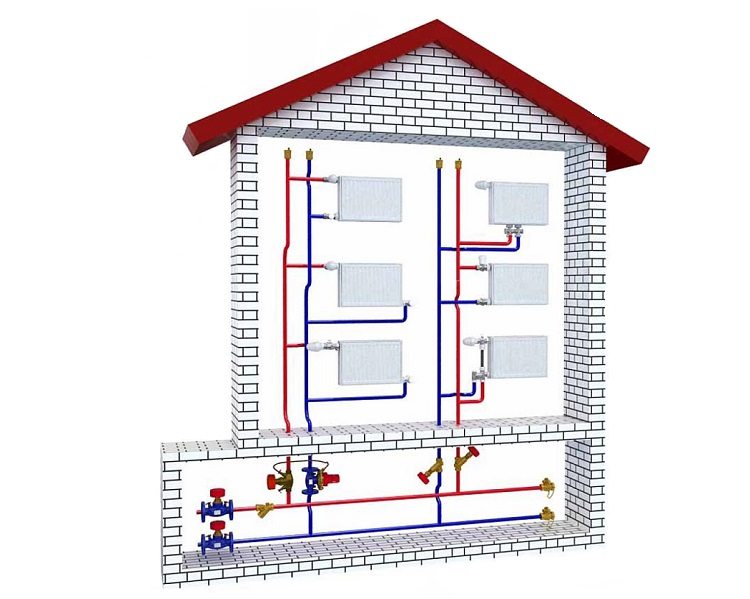

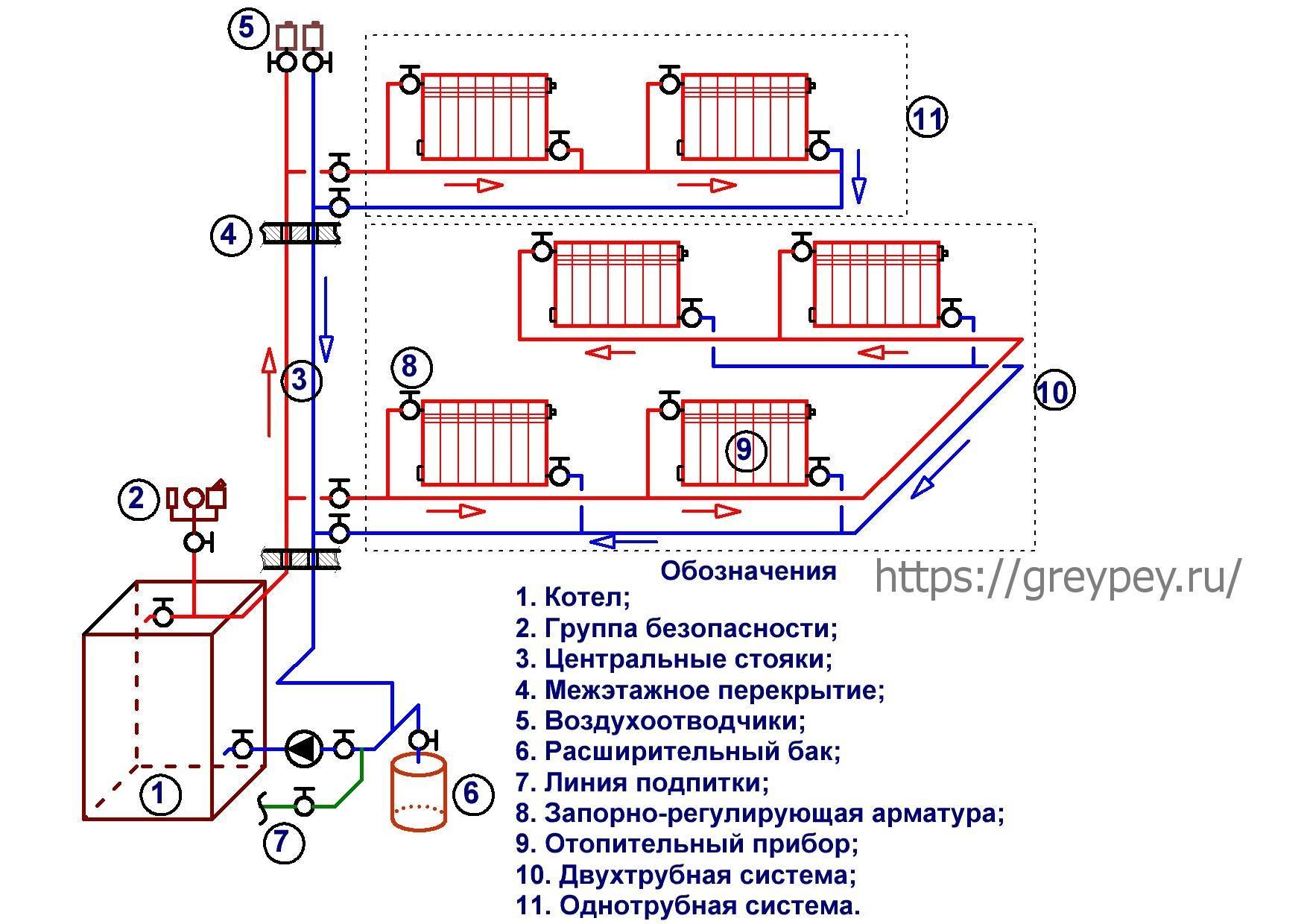

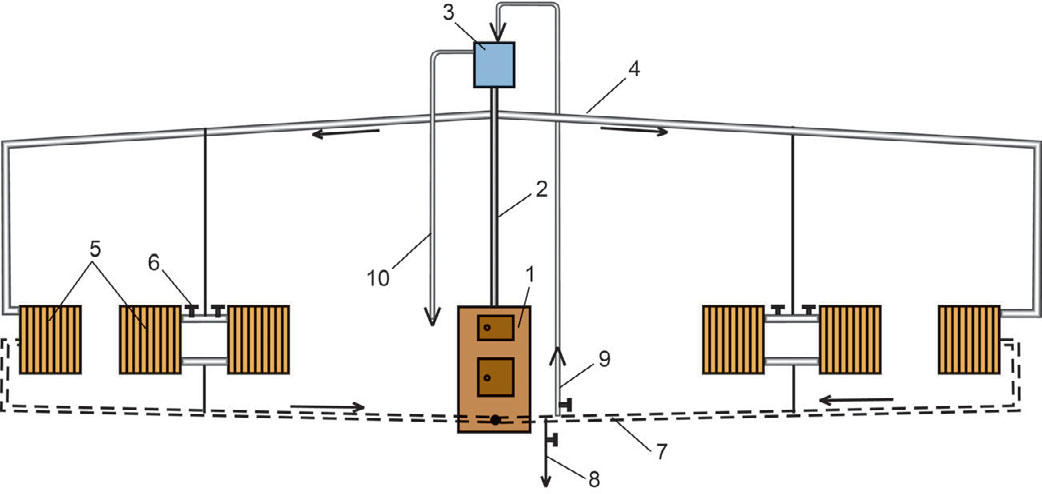

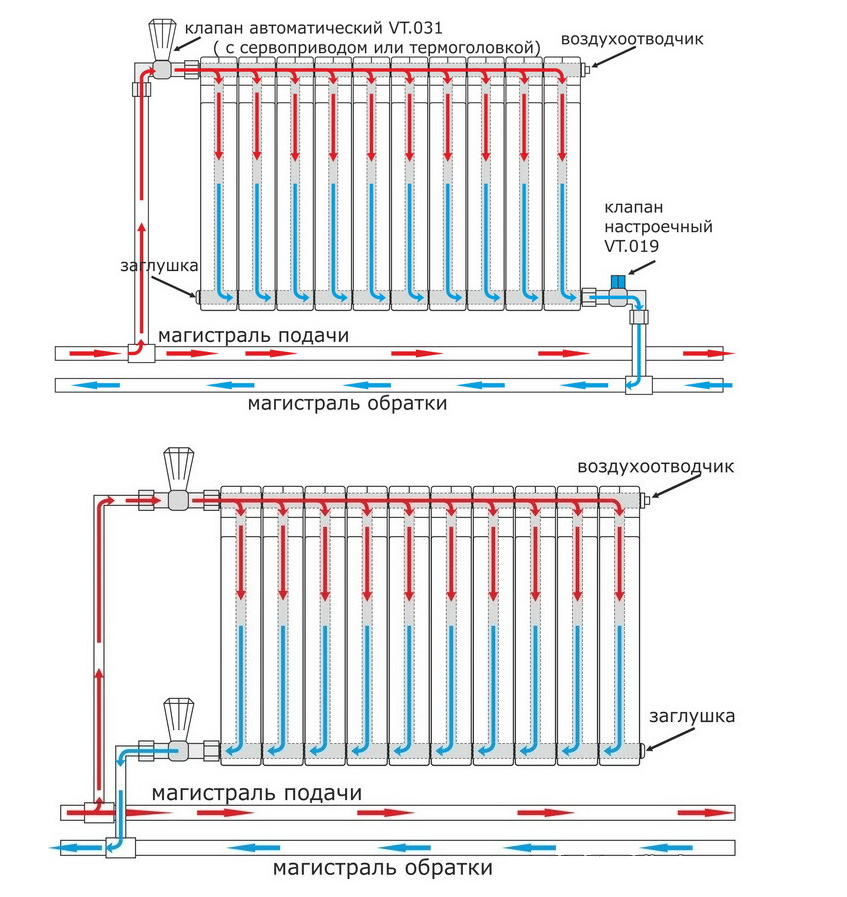

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

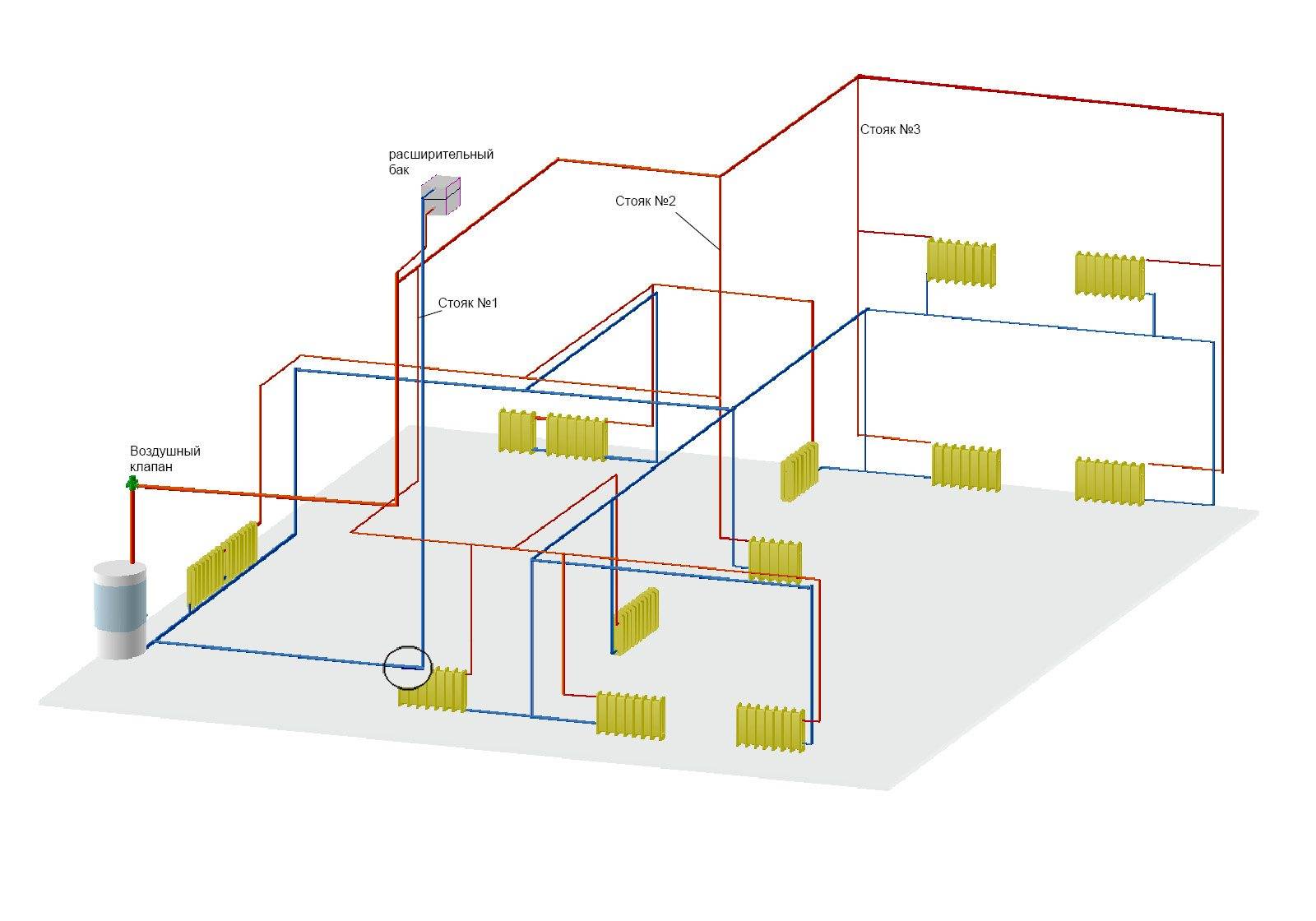

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

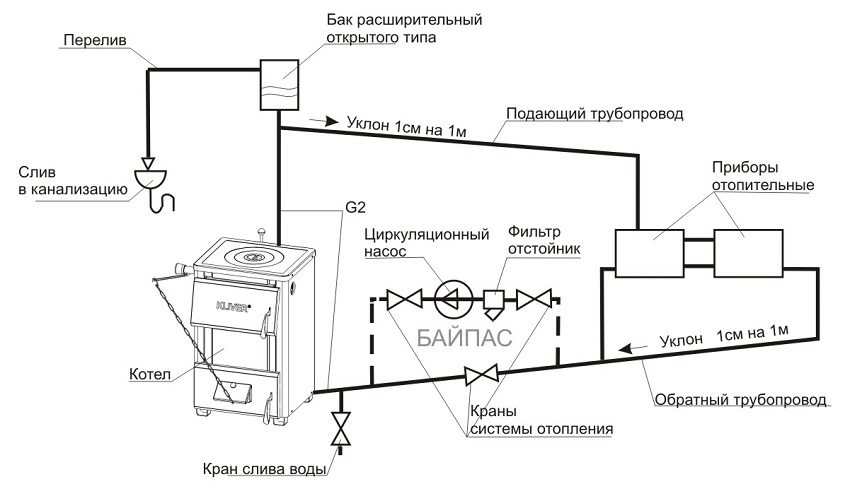

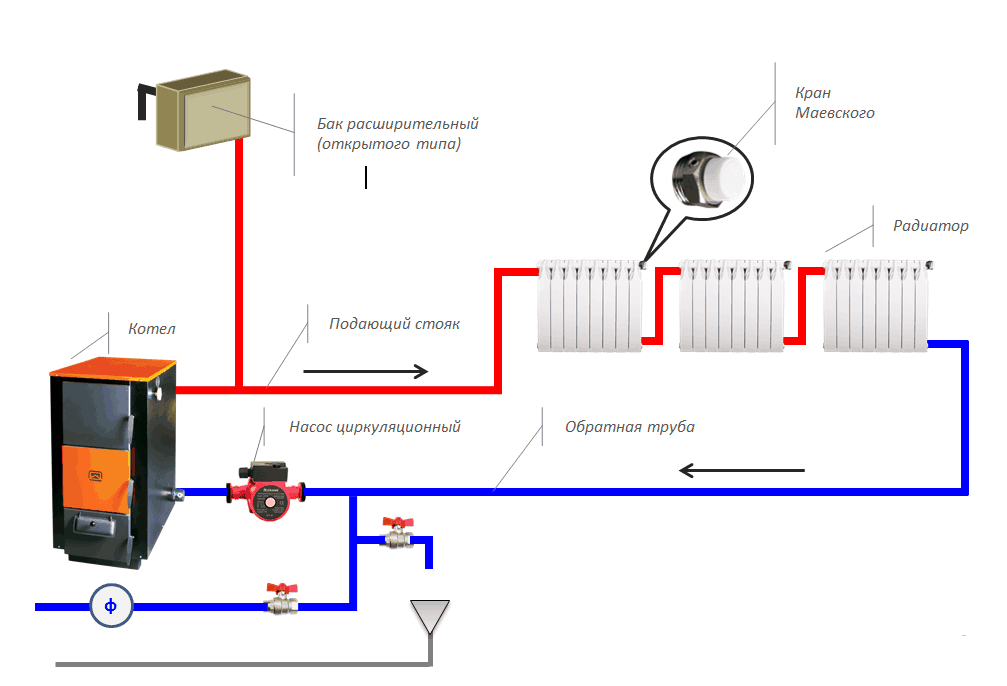

Схема открытой системы отопления с циркуляционным насосом

Самостоятельный монтаж

В частном секторе отопление чаще монтируют своим силами. Для этого сначала разрабатывают проект, покупают требуемые материалы, отопительное оборудование и инструменты.

Разработка проекта

Проект – это генплан и руководство к действию. Он позволяет заранее определить, какие материалы и в каком объёме необходимы для сборки и монтажа отопления.

В ходе разработки проекта требуется учесть:

• тип и количество труб, а также коллекторов;
• материал изготовления стен и полов;
• необходимое количество электронасосов и фильтров;
• число точек водоразбора;
• вместимость всей системы и расширительного бачка;
• обустройство нижней точки системы;
• места расположения всех узлов контура и расстояние между ними.

Чтобы точно рассчитать все размеры, понадобится общий чертеж дома.

Требуемые для монтажа инструменты и материалы

В соответствии с разработанным проектом рассчитывают количество требуемых для монтажа отопления материалов.

Основными являются:

• пластиковые тубы;
• фитинги;
• запорная арматура;
• регистры;
• расширительный бачок;
• крепежные элементы;
• электрический насос.

Кроме того, нужны крепежи (хомуты, кронштейны и т.д.) и отделочные материалы (грунтовки, шпатлёвки, краски, строительные растворы и т.д.).

Потребуются также следующие инструменты:

• перфоратор и электродрель;
• болгарка;
• рулетка и уровень;
• молоток;
• шуруповерт;
• паяльник для сварки пластиковых труб с набором насадок.

Для соединения фитингов, батарей и других элементов системы нужны разводные ключи.

Монтаж полипропиленовых труб

Трубопровод – это одна из главных частей отопительной системы, поэтому он должен быть обязательно указан в проекте с точными размерами, рабочими параметрами и т.д.

Поэтапный процесс монтажа:

1. Нанесение разметки на стены и пол.
2. Установка монтажных креплений: кронштейнов, хомутов и желобов.
3. Резка полипропиленовых труб и поэтапная сварка участков.
4. Подключение запорной арматуры.
5. Монтаж регистров отопления.
6. Подключение батарей к трубам из полипропилена.
7. Подсоединение котла отопления.
8. Заполнение системы теплоносителем.
9. Проверка работы системы.
10. Запуск контура отопления в работу.

Порядок проведения работ

Если все готово, можно приступать к монтажу. Вот основные его этапы:

Установка котла

Подключение теплогенератора к системе газоснабжения может осуществлять только сотрудник газового хозяйства, но все остальное пользователь вправе сделать самостоятельно. Прежде всего, нужно правильно выбрать место для котла. Он должен стоять поближе к дымоходу, так чтобы длина соединяющей их трубы не превышала 25 см. Площадь поперечного сечения дымохода должна быть не меньше, чем у дымоотводящего патрубка котла.

Объем помещения должен составлять не менее 15 куб. м, а при мощности котла свыше 75 кВт – по 0,2 куб. м на каждый киловатт.

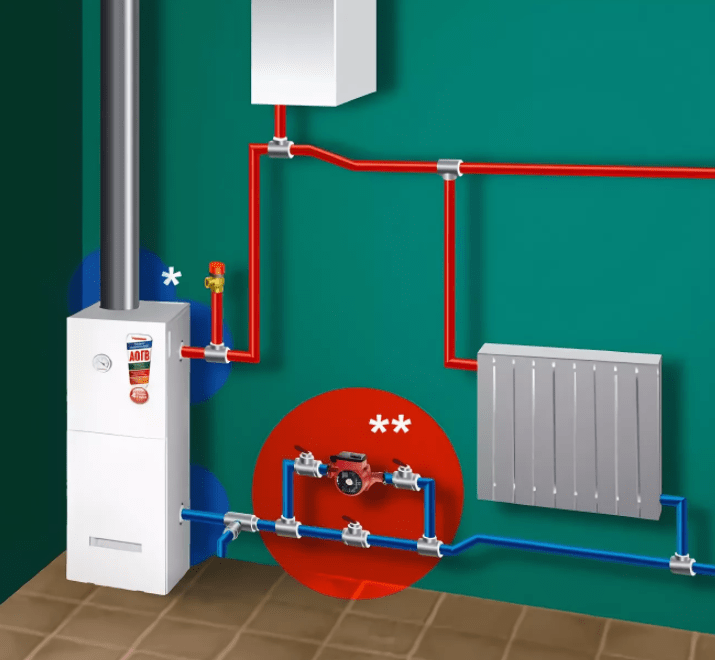

Схема отопления с газовым котлом

В помещении должно быть окно, минимальная площадь которого определяется из расчета 0,03 кв. м на каждый куб. м объема.

В котельную должен поступать свежий воздух – непосредственно с улицы либо через соседнее помещение, например, через кухню.

Подключать полимерные трубы непосредственно к котлу нельзя. Между ними и теплогенератором должен быть металлический участок длиной не менее 3 м.

Разметка

Перед тем как продолжить монтаж системы отопления, нужно отметить на стенах местоположение крепежных элементов и отверстий для пропуска труб.

Разметку отверстий под кронштейны радиаторов удобнее всего наносить при помощи шаблона.

Если предполагается использовать секционные радиаторы большой длины, то кронштейны нужно располагать не только с краю, но и посредине, чтобы избежать провисание прибора с его последующей деформацией и разгерметизацией.

Установка оборудования и монтаж трубопроводов систем отопления

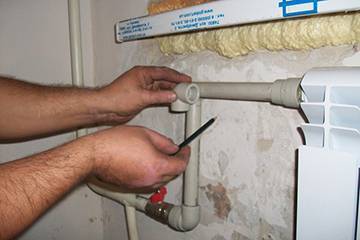

Рассмотрим монтаж системы отопления из полипропиленовых труб. Перед навешиванием радиатора на стене можно закрепить лист фольги, которая уменьшит теплопотери за счет отражения инфракрасного излучения. Еще один полезный прием – установка над радиатором плавно изгибающегося жестяного козырька, который облегчит нагретому воздуху выход из-под подоконника.

Циркуляционный насос устанавливают на линии «обратки» перед самым котлом. Здесь теплоноситель является наиболее холодным, а значит, насос прослужит дольше.

Этот участок хорошо подходит и для мембранного расширительного бака. Последний очень не любит турбулентность, и как раз перед циркуляционным насосом она почти никогда не наблюдается.

Воздухоотводчик устанавливается в самой высокой точке контура.

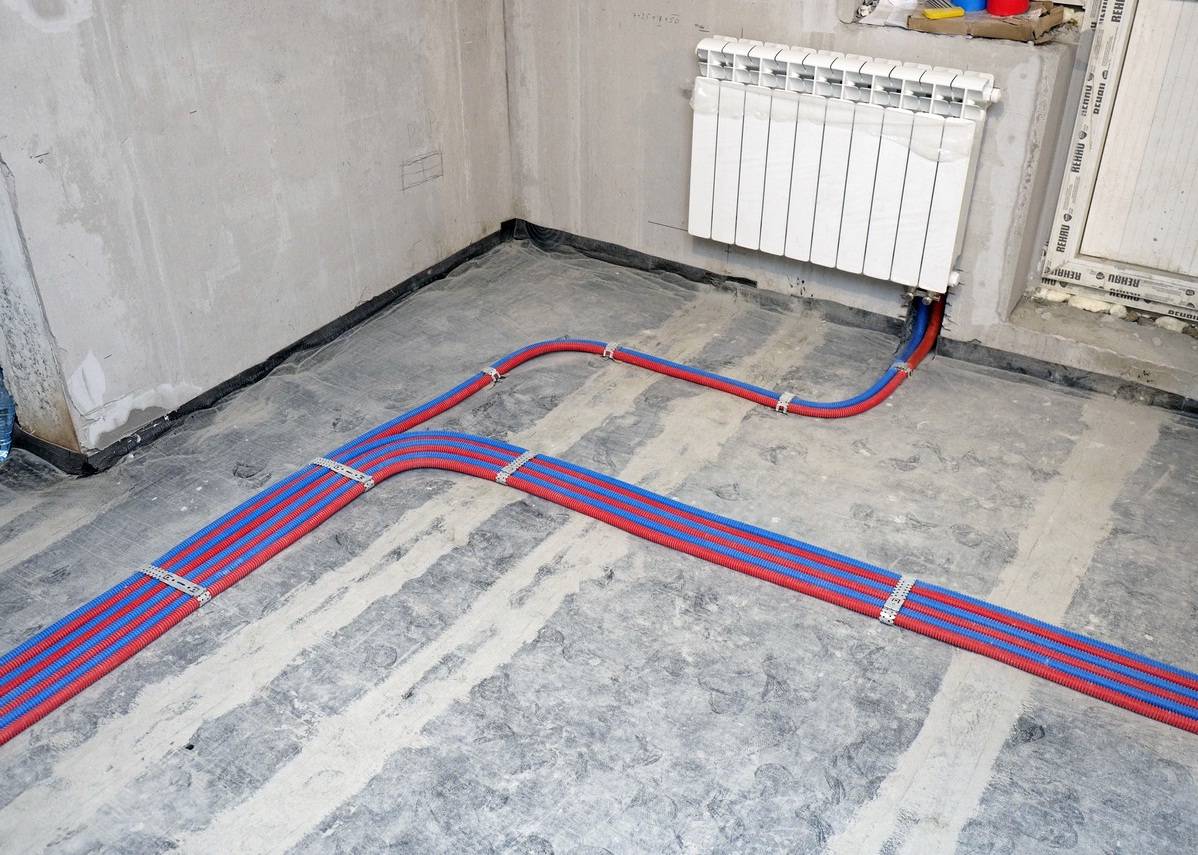

Готовая отопительная система с трубопроводом

Соединения в полипропиленовых и металлопластиковых трубопроводах выполняются разными способами. Детали из полипропилена свариваются, для чего их нужно разогреть на специальном инструменте, называемом в обиходе паяльником или утюгом.

Время выдержки строго регламентировано и зависит от диаметра детали и толщины ее стенки. После разогрева одна из деталей одевается на другую и по мере остывания они образуют прочный сплав.

Ни в коем случае нельзя сваривать полипропиленовые трубы между собой встык, без применения муфты. Такое соединение не выдержит внутреннего давления и очень быстро даст течь.

Для присоединения металлопластиковой трубы к арматуре или радиатору на ней необходимо закрепить фитинг. Фитинги бывают двух видов:

1. Обжимные: самый доступный, а соответственно, и самый популярный вариант. Деталь состоит из штуцера, разрезного кольца (сухаря) и накидной гайки. Первой на трубу надевается гайка, затем – сухарь, после чего в нее вводят штуцер. Теперь сухарь нужно надвинуть на штуцер, а следом за ним – накидную гайку, которая при этом навинчивается на имеющуюся на штуцере резьбу. Затягивать гайку нужно до того момента, пока не услышите четырехкратное поскрипывание материала. У обжимных фитингов есть существенный недостаток: время от времени их приходится подтягивать, иначе они начнут подтекать. По этой причине их нельзя замуровывать в стены.
2. Пресс-фитинги: более дорогая, но зато и гораздо более надежная разновидность. Фитинг имеет гильзу, которая обжимается специальными клещами вокруг штуцера после надевания на него трубы. При таком исполнении протечки исключены, так что трубы с пресс-фитингами можно безбоязненно прокладывать скрытым способом.

Перед протяжкой трубы через отверстие в стене ее конец следует обмотать полиэтиленовой пленкой во избежание попадания внутрь мусора.

Собранную систему нужно подвергнуть испытанию давлением – опрессовке. Для этого используют ручной или электрический опрессовщик. С его помощью в системе на несколько часов создают давление в 1,5 – 2 раза выше номинального.

Если за время испытаний показания манометра не изменились, значит, протечки отсутствуют.

Виды однотрубных систем

Существует несколько основных видов одноконтурных теплосистем:

• Проточные – тепловой носитель протекает внутри всех батарей, пока не дойдет до конца линии и не вернется в котел.
• С байпасами – между верхней и нижней трубой, которые подходят к отопителям, ставятся перемычки – байпасы. Создается обходной путь, по которому вода быстрее достигает последней батареи.
• Горизонтальные –  трубы с них проложены вдоль комнат.
• Вертикальные – в здании монтируются вертикальные стояки, к которым друг над другом  крепятся радиаторы.

Все эти одноконтурные схемы могут быть:

• Гравитационными и принудительными – в первом случае теплоноситель циркулирует без насоса, под действием нагрева и силы тяжести. Во втором – используется насосное оборудование, которое перегоняет жидкость по трубам.
• Открытыми и закрытыми – их отличает конструкция расширительного бака (гидробака). Так называется емкость, которая принимает образовавшиеся излишки теплоносителя при скачках давления и предохраняет теплосистему от поломок. В открытом типе для этой цели используются канистры или любые негерметичные бачки, а для закрытого нужен расширительный бак с мембраной внутри.

Расчет системы отопления

Как и все тепловые расчеты, этот при доскональном исполнении довольно сложен. Но мы приведем очень простую методику, позволяющую определить необходимые параметры с достаточно высокой точностью.

Видео

Расчет отопления частного дома

Смотрите это видео на YouTube

Исходными данными для расчета являются следующие параметры:

1. Площадь отапливаемых помещений. Следует использовать только данные по комнатам, в которых устанавливается отопление, то есть одной или двумя стенами дома контактирующими с улицей.
2. Климатическая мощность. Этот параметр учитывает место расположения частного дома. Так, для южных районов он составляет 0,8-0,95, для центральных регионов – 1,3-1,6, а для северных – 1,6-2,2.

Расчет для помещения площадью 130 метров в квадрате выглядит следующим образом:

Расчет в обязательном порядке включает в себя вычисление количества секций радиаторов. Для этого используются следующие данные:

1. Площадь – учитываются только комнаты, в которых устанавливаются батареи.
2. Число 100 определяется из требования СНиП к мощности одной секции на квадратный метр площади.
3. Площадь составляет 30 метров квадратных.
4. Мощность одной секции батареи составляет 180 Вт.

Расчет системы отопления по указанной методике вполне достоверен и годится для практического применения.

Соединение труб

Для соединения трубопроводов (диаметр до 63 мм) используются две основные технологии:

1. Раструбная спайка – один конец муфты вводят в другой, расширенный специально для этого.
2. Муфтовая сварка – в специальную деталь (муфту) входят оба конца.

Также может использоваться резьбовое соединение, для его выполнения применяются фитинги, укомплектованные раструбом.

Для соединения трубопроводов (диаметр более 63 мм) применяется технология сварки встык. В таком случае установка муфт не требуется, так как данное соединение имеет высокую надежность. При наличии подходящих фитингов можно воспользоваться сваркой муфтами.

Инструкция по сварке своими руками

1. Первый шаг — подготовка паяльника к работе. Для этого на паяльник устанавливается двусторонняя насадка. Одна сторона нужна для трубы, другая — для фитинга. Трубы соединяются между собой только через фитинги. Трубы с большим диаметром (более 10 см) допускается соединять торец к торцу, для чего используется специальная плоская насадка. Паяльник устанавливается на полу таким образом, чтобы для работы с ним ничего не мешало. Когда приготовления закончены, его включают в сеть.
2. После разогрева паяльника до нужной температуры (240-260 С) он будет готов к работе.
3. Армированные фольгой трубы необходимо обработать шейвером, который снимет слой фольги для обеспечения надежного соединения. Если шейвер не может снять всю необходимую фольгу, то в этом случае можно воспользоваться ножом. При глубоком залегании армирующей алюминиевой фольги снимать ее шейвером не нужно, на качество соединения это не повлияет.
4. Сварочные работы для предотвращения ожогов выполняются в перчатках. Берется подготовленная полипропиленовая труба и подходящий ей фитинг. Они одновременно насаживаются на соответствующие стороны насадки разогретого до нужной температуры сварочного аппарата. Обычно достаточно 2-3 секунд удерживать трубы на насадке для достаточного разогрева пластика. Но для определения подходящего вашему аппарату и взятым трубам отрезка времени нагрева предварительно стоит провести тестовые сварки. Вращать трубы и фитинги при насаживании на сварочный аппарат и при снятии деталей с него нельзя.
5. После снятия деталей с насадки сразу вставляют трубу в фитинг. Через 2-4 минуты произойдет полное схватывание пластика.

Монтаж открытой системы водяного отопления

Основным видом материала для монтажа открытых систем являются трубы, изготовленные из обычной или нержавеющей стали, обычные стальные трубы могут иметь защитное покрытие из цинка. В качестве отопительных приборов здесь используются чугунные радиаторы – они имеют крупное проходное сечение, регистры из труб или длинные трубопроводы, прокладываемые по периметру отапливаемого помещения.

Сборка трубопроводов открытых систем производится 2-мя способами – резьбовым (с помощью сгонов и муфт) и с применением электросварки. Резьбовая сборка отличается большим объемом подготовительных работ – трубы нужно точно промерять, нарезать или приварить к ним резьбы, при монтаже образуется огромное количество соединений – поэтому основным методом монтажа является сварочный.

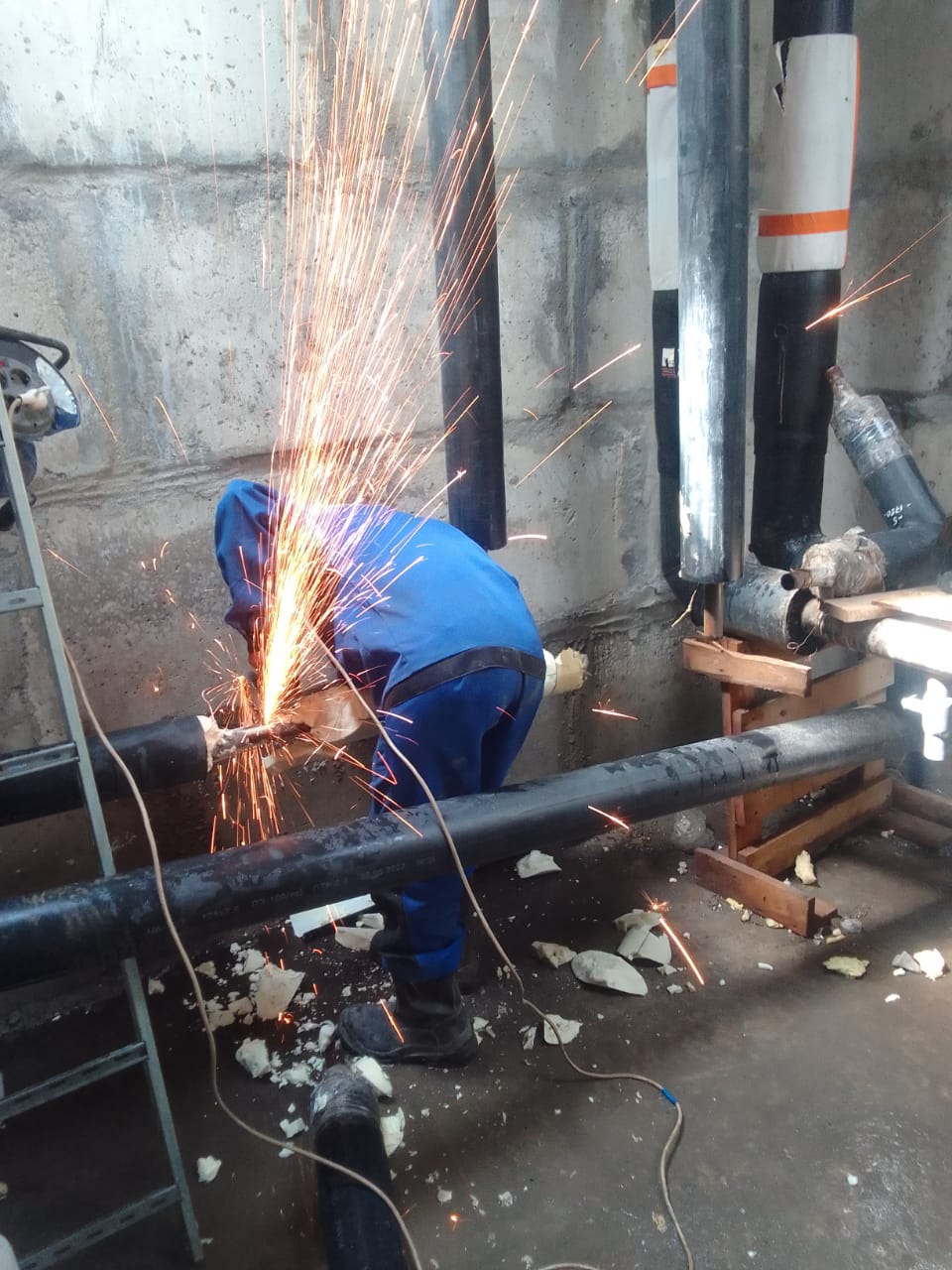

На первом этапе работ производится разметка расположения оборудования и прокладки труб, затем устанавливается котел и приборы отопления. Следующий этап – прокладка трубопроводов – нарезка труб производится УШМ (болгаркой), соединения монтируются с помощью электрической сварки – для проведения этих работ нужен высокий уровень мастерства и соответствующее оборудование. Следует отметить, что нержавеющие трубы варят специальными электродами, а оцинкованные в зонах стыков утрачивают защитный слой. Монтаж стальных коммуникаций самостоятельно практически не производится – сложный метод монтажа ставит весомые ограничения. Несколько по-другому обстоит ситуация с монтажом своими руками закрытых систем водяного отопления.

Преимущества и недостатки отопления с одной трубой

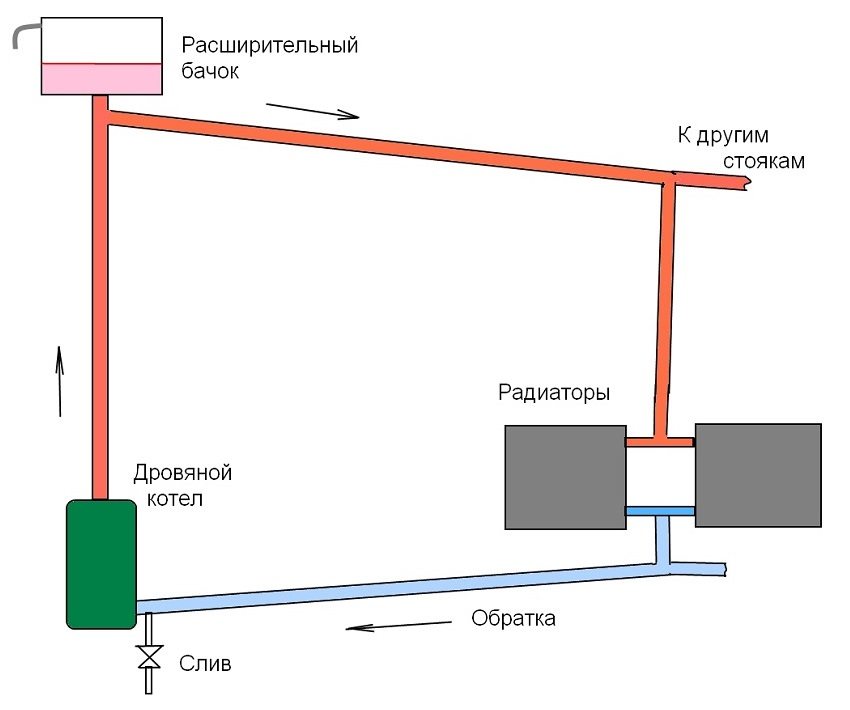

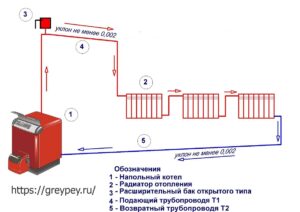

Однотрубное отопление (так же называемое “ленинградка”) характеризуется подачей жидкости в радиаторы и отводом ее из них последовательно.

Оно имеет такие плюсы:

• сокращение времени и снижение трудоемкости монтажа;
• магистраль можно спрятать в стенах, что улучшает эстетические свойства помещения;
• есть возможность организации самотечного движения теплоносителя в сооружениях на 2-3 этажа;
• сравнительная дешевизна прокладки труб;
• если система закрытая, то ее регулировка осуществляется автоматически, посредством термостатических вентилей радиаторов.

Однако, для ленинградки характерны такие минусы:

• по мере продвижения жидкости к дальним батареям она остывает, поэтому в конце контур не обеспечивает требуемый обогрев помещения;
• гидравлическая нестабильность (при перекрытии вентиля на одном радиаторе другие начнут перегреваться, что создаст неприятный микроклимат в комнатах);
• для хорошего передвижения воды при закрытом типе системы требуется установка полнопроходной арматуры на ответвлениях;
• однотрубная конструкция с вертикальной разводкой стоит дороже, чем двухтрубная;
• балансировка системы непростая.

Если конструкция самотечная, то необходимо обеспечить большой диаметр труб. Причем они прокладываются с определенным уклоном – до 5 мм на 1 погонный метр.
