Типы счетчиков электроэнергии и их возможности.
Электрический счетчик — электроизмерительный прибор, предназначен для учета потребленной электрической энергии (переменного или постоянного тока) и измеряется в кВт/ч или А/ч. Счетчики электроэнергии применяются там, где осуществляется легальное потребление электроэнергии и появляется возможность экономить бюджет, следя за потреблением электроэнергии в заданный период времени. В данный момент производятся однофазные и трехфазные счетчики, индукционные или электронные, однотарифные, двухтарифные, трехтарифные или они же многотарифные. Электрический счетчик включается в сеть через трансформаторы тока (непрямого включения) и без них (прямого включения). Для включения в сеть напряжением до 380 В применяются счетчики на ток от 5 до 20 А. На лицевой стороне счетчика указывается число оборотов диска, соответствующее 1 кВт/ч электроэнергии. Например,1 кВт?ч — 1250 оборотов диска.
В настоящее время используются главным образом два типа электросчетчиков — индукционные и электронные по функциональности счетчики многотарифные (двухтарифные и трехтарифные). При этом первые занимают доминирующее положение, поскольку они устанавливались вплоть до середины 90-х годов. Возникает вопрос, какой счетчик электроэнергии лучше — счетчик индукционный или счетчик электронный? Чтобы ответить на него, надо понимать, какие задачи будут возложены на приобретаемый электросчетчик, кроме простого списывания показаний один раз в месяц. Нужны ли будут потребителю электроэнергии многочисленные функции, заложенные в большинстве электронных счетчиков?
Давайте рассмотрим каждый тип счетчиков электроэнергии и их принцип работы для определения Ваших потребностей: Принцип работы индукционного счетчики электроэнергии заключается во взаимодействии магнитных сил катушек индуктивности тока и напряжения с магнитными силами алюминиевого диска, в результате взаимодействия число оборотов диска прямо пропорционально отражает расход электроэнергии специальным счетным механизмом. Многие потребители не спешат переходить на более современные электронные счетчики, хотя индукционные счетчики являются физически устаревшими и не поддерживают многотарифный учет электроэнергии и возможность дистанционной передачи показаний. В отличие от индукционных счетчиков, электронные счетчики электроэнергии построены на основе микросхем, не содержат вращающихся частей и производят преобразование сигналов, поступающих с измерительных элементов, в пропорциональные величины мощности и энергии. Электронные счетчики электроэнергии отличаются более высокой точностью и надежностью по сравнению с индукционными электросчетчиками.
Так же важно знать основные технические параметры счетчиков электроэнергии:
Класс точности — основной технический параметр электросчетчика. Он указывает на уровень погрешности измерений прибора. До середины 90-х годов все устанавливаемые в жилых домах счетчики имели класс точности 2.5 (максимально допустимый уровень погрешности составлял 2,5%). В 1996 году был введен новый стандарт точности приборов учета, используемых в бытовом секторе — 2.0. Именно это стало толчком к повсеместной замене индукционных счетчиков электроэнергии на более точные счетчики электроэнергии, с классом точности 2.0 Также важным техническим параметром счетчиков электроэнергии является тарифность. До недавнего времени все электросчетчики, применяемые в быту, были однотарифными. Функциональные возможности современных электронных двухтарифных и трехтарифных счетчиков позволяют вести учет электроэнергии по зонам суток и даже по временам года. В настоящее время имеется большой выбор счетчиков электроэнергии. Каждый из них имеет свои особые характеристики, разный набор функциональных возможностей. Конечно, не всем нужны такие опции, некоторые хотят простой, надежный и точный прибор по минимальной цене. Из широкого ассортимента счетчиков электроэнергии можно выбрать именно тот, который больше всего подходит.
Многотарифные счетчики электроэнергии: в чем выгода?
Речь в первую очередь будет идти об энергетических компаниях. Казалось бы – зачем им снижать стоимость одного кВт более чем в два раза? Оптимизация потребления электроэнергии среди населения – скажут они. Частично это так. Но, на самом деле, ответ на данный вопрос содержит в себе определенные нюансы.
Немного размыслив, руководство Министерства энергетики РФ вводят в оборот многотарифные счетчики. Наиболее популярные из них – двухтарифные. Такой подход стимулирует население к экономии личных средств, что позволяет снизить нагрузку на АЭС в вечернее время более чем на 20%.
Теперь об анонсированном выше нюансе, это – изменение распорядка дня. Да, при использовании двухтарифного счетчика, пользователь экономит деньги. Но платить за это придется удобством своего времяпровождения: например, ждать 23-00, чтобы погладить одежду и с помощью бойлера наконец-то нагреть воду, сможет не каждый.
Кто должен устанавливать электросчетчик
Согласно действующему законодательству обязанности по установке, поверке и содержанию электросчетчиков возложены на собственника жилого помещения. Вы можете обратиться в энергосбытовую, сетевую компании либо в компании, оказывающие услуги по установке электросчетчиков. Все работы производятся за ваш счет. После того, как установили прибор учета, необходимо подать заявку на ввод в эксплуатацию в энергосбытовую компанию. В заявке должны быть указаны ФИО потребителя, адрес, номер и тип прибора учета, дата поверки, начальные показания прибора учета и предполагаемая дата проведения процедуры ввода в эксплуатацию.
В течение одного месяца после подачи заявки инспектор сетевой компании или энергосбыта должен прибыть к вам, проверить наличие государственных пломб и схему подключения электросчетчика, затем он ставит свою пломбу на клеммной крышке электросчетчика либо оклеивает крышку специальной пронумерованной наклейкой. Инспектор оформляет акт допуска в эксплуатацию прибора учета электрической энергии, где должны быть указаны данные электросчетчика, источник питания, информация о том, что электросчетчик введен в эксплуатацию. После подписания сторонами акта электросчетчик считается допущенным к эксплуатации и применяется в расчетах за электроэнергию.
Итак, подытоживая вышесказанное, определим основные моменты в том, какой лучше выбрать вид электросчетчика:
- Выбрать вид электросчетчика: индукционный или электронный.
- Определиться с фазностью электросчетчика. Помним, что в городских квартирах всегда устанавливается однофазный прибор учета.
- Удостовериться в том, что электросчетчик данного типа внесен в Государственный реестр средств измерений.
- Выбор способа установки электросчетчика: на DIN -рейку или с помощью винтов.
- Определиться с классом электросчетчика по номинальной и максимальной силе тока.
- Класс точности. От 0,2 до 2. Так как этот показатель представляет собой уровень погрешности, чем меньше абсолютное значение, тем лучше. То есть прибор учета класса точности 1,0 имеет более высокую точность, чем класса точности 2,0, а не наоборот, как часто полагают.
- Дата поверки электросчетчика должна быть не ранее 2 лет для однофазного, не ранее 1 года для трехфазного.
- После установки электросчетчика подать заявку на ввод в эксплуатации в энергокомпанию, получить акт о вводе в эксплуатацию прибора учета.
Счетчики воды
Водосчетчик измеряет объем воды, проходящей по водопроводу, в кубометрах или литрах. Состоит из расходомера и счетного механизма.
Виды счетчиков воды по принципу работы:
тахометрические,
индукционные (электромагнитные),
ультразвуковые,
вихревые.
Тахометрические считают количество воды по оборотам рабочей детали (крыльчатки), которая находится в воде. Недорогие, но не очень точные. Тахометрические счетчики бывают для холодной (корпус прибора синего цвета) или горячей (красный корпус) воды, а также универсальные (оранжевый цвет).
Тахометрический счетчик воды
Индукционные работают на электричестве. Служат долго, дают точные показания в том случае, если вода чистая и трубопровод без ржавчины и накипи.
Ультразвуковые счетчики воды сравнивают скорости распространения ультразвука по и против течения. Имеют высокую точность, но только на чистых трубах.
Вихревые работают с чистой водой без примесей – электронное устройство в нем анализирует скорость образования вихря за специальной деталью.
Различают водосчетчики и по числу обслуживаемых трубопроводов: одно-, двух- и многоканальные.
Электросчетчик какой фирмы лучше купить
Разнообразие приборов учета электроэнергии в магазинах поражает воображение покупателя. Без наличия специальных знаний сложно сделать правильный выбор. Помимо большого разнообразия типов устройств, необходимо также иметь представление о компаниях-производителях, выпускающих приборы учета расхода электричества. Самые лучшие счетчики электроэнергии сегодня выпускают четыре компании. Среди их продукции можно найти как однотарифные, так и многотарифные электросчетчики:
Энергомера – лидер российского рынка приборов учета электроэнергии. Компания уже 25 лет ежегодно выпускает 3 000 000 счетчиков, которые впоследствии реализуются в России и странах СНГ. В собственности производителя 4 современных завода и 1 корпоративный институт электротехнического приборостроения. Компания неустанно следит за качеством продукта, процент возврата приборов учета электроэнергии сведен к минимуму.
Инкотекс – крупнейший в России разработчик и производитель уникальной радиоэлектронной продукции. Компания выпускает 800 типов разнообразных электротехнических приборов, реализующихся на мировых рынках. Производитель выгодно отличается внедрением в производство самых современных технологий, что делает продукцию безопасной и востребованной в глазах тысяч покупателей. Выпускает электросчетчики под брендом «Меркурий».
Тайпит – компания создана в 1991 году и на протяжении двух десятков лет входит в число лидеров на рынках электроустановочного и электрического оборудования. Организация является эксклюзивным дистрибьютором ряда товаров, а также производит собственные уникальные счетчики, отвечающие потребностям домохозяйств.
EKF – российская компания, выпускающая электросчетчики под брендом SKAT
Производственное предприятие создано в 2001 году, производит широкий ассортимент электроустановочного оборудования, дифференцированных автоматов уделяя основное внимание безопасности, эффективности и соотношению цены с качеством.
МЗЭП – Московский завод электроизмерительных приборов выпускает электросчётчики под брендом «Агат». В каталоге компании однотарифные и многотарифные приборы учета для однофазных и трёхфазных сетей.
ЭктоСтрой – российская компания, более 10 лет выпускающая системы автоматизации для частных домов и производственных предприятий
Выпускает серию электросчетчиков EctoControl, которая отличается современным дизайном, точностью и надёжностью.
Все вышеперечисленные компании являются самостоятельными разработчиками и производителями бытовых счетчиков электроэнергии, отвечающих мировым и российским стандартам безопасности.
Лучшие пылесосы для дома
Преимущества и недостатки многотарифности
Разделение суток на зоны для контроля электроэнергии многотарифными счетчиками
Новые приборы учета имеют свои конструктивные особенности, а также преимущества и недостатки, которые обязательны к ознакомлению при выборе устройства. К достоинствам следует отнести:
- Экологичность. Снижается количество вредных и отравляющих природу и людей выбросов в атмосферу.
- Ощутимая экономия семейного бюджета. Как показывает опыт, прибор полностью окупается в течение одного года.
- Облегчение работы электрических станций: экономия топлива, снижение стоимости ремонтных работ и обслуживания.
Обозначение показателей цифрового счетчика
На основании данных электронного счетчика определяется несколько показаний:
- Энергозатраты за конкретный временной период. Понадобится вычесть из конечных показаний начальные. При необходимости расчетные данные умножают на коэффициент трансформации;
- Подключение бытовой техники и освещения в определенный момент. Устанавливается по загоранию/выключению светового индикатора.
- Параметры мощности, величины проходящего тока, процессы перегрузки сети и счетчика.
Цифровые приборы можно запрограммировать на дневную и ночную тарификацию. Для этого достаточно выбрать время подсчета.
Итак, какие счетчики электроэнергии лучше
Подведем итоги. Если Вы обычный житель г. Воронежа с графиком работы с 8 часов до 17. У Вас в квартире есть достаточное количество бытовой техники: стиралка и посудомоечная машина,микроволновка, электрокотел, кондиционер, электроплита и другое оборудование и техника, а также вы имеете возможность включать их после 23 часов вечера, то двухтарифный трехфазный электросчетчик или однофазный, станет для Вас экономически обоснованным.
Конечно нужно предусмотреть, чтобы работа техники в ночное время не мешала жизни соседям, что бывает если в доме тонкие перегородки или чересчур шумная техника. Уже через какое-то время привычка использовать крупную технику ночью станет автоматической и вы почувствуете ощутимую выгоду от такого образа жизни.
Менять уже существующий счетчик на многотарифный также выгодно, если в доме появились мощные потребители, которые или работают по ночам. Это электрообогрев и кондиционирование, освещение двора или входной группы, электронасосы.
Если же все вышеперечисленное написано не о Вас (то есть, Вы ложитесь спать вечером до 23-00 и всю ночь спите, не вставая, а также если у вас минимум бытовой техники, а рано утром уходите на работу), то многотарифный счетчик Вам не нужен и невыгоден, потому что с его установкой, вполне возможно, вы будете даже переплачивать.
И, конечно, если вы озабочены заменой счетчика исключительно в целях экономии, задумайтесь над тем, нет ли возможности уменьшить энергопотребление внутри дома. Например, заменить старые лампочки накаливания на энергосберегающие, купить новый, более экономичный в плане энергопотребления холодильник, заменить старый телевизор, поменять освещение во дворе на светодиодное. Вполне возможно, что тогда энергопотребление войдет в норму и без смены счетчика.
Полезные советы по выбору счётчика в квартиру
Выбирая счётчик, придерживайтесь следующих рекомендаций:
Первым делом определяют тип проводки: однофазная или трёхфазная, и выбирают соответствующий прибор. Счётчик должен выдержать максимальный потребляемый ток. Он рассчитывается так: суммируйте мощность одновременно включаемых приборов и умножьте на 4,5. Например, бойлер 5 кВт плюс электрочайник 2 кВт. Всего 7, умножаем на 4,5, выходит 31,5
Подойдёт счётчик, на передней панели которого указана мощность 5—40 А
Обратите внимание на класс точности, для квартиры требуется 2,0
Счётчики с меньшим индексом точнее в учёте, что на руку только поставщику электроэнергии. К тому же приборы с классом точности 1—0,5 дороже.
- Где разместить счётчик. Некоторые модели не работают на улице, в неотапливаемых помещениях.
- Поинтересуйтесь показателем МПИ (межпроверочный интервал на точность показаний), который указан в паспорте. У электронных моделей он меньше индукционных.
Трёхфазный счётчик, несмотря на сложность, выбрать легче. Поставщики электроэнергии учитывают факторы энергопотребления и рекомендуют приборы с необходимыми характеристиками.
Трёхфазные счётчики производят однотарифные и многотарифные. Ночной тариф выгоден, если пользоваться приборами, потребляющими много киловатт: бойлер, стиральная машина-автомат, электроотопление, или вы используете по ночам сварочный аппарат, электродвигатели.
Если хотите сэкономить на ночном тарифе, прежде узнайте, сможет ли поставщик предоставить эту услугу.
В остальных случаях подойдёт однотарифный.
Некоторые модели многотарифных трёхфазных счётчиков с дополнительными функциями: подсветка, учёт посуточно, помесячно, дистанционное управление и другие. Это повышает стоимость, но не влияет на работоспособность. Потребитель сам решает, с какими функциями, кроме обязательных, покупать счётчик.
Виды приборов учета
трехфазные

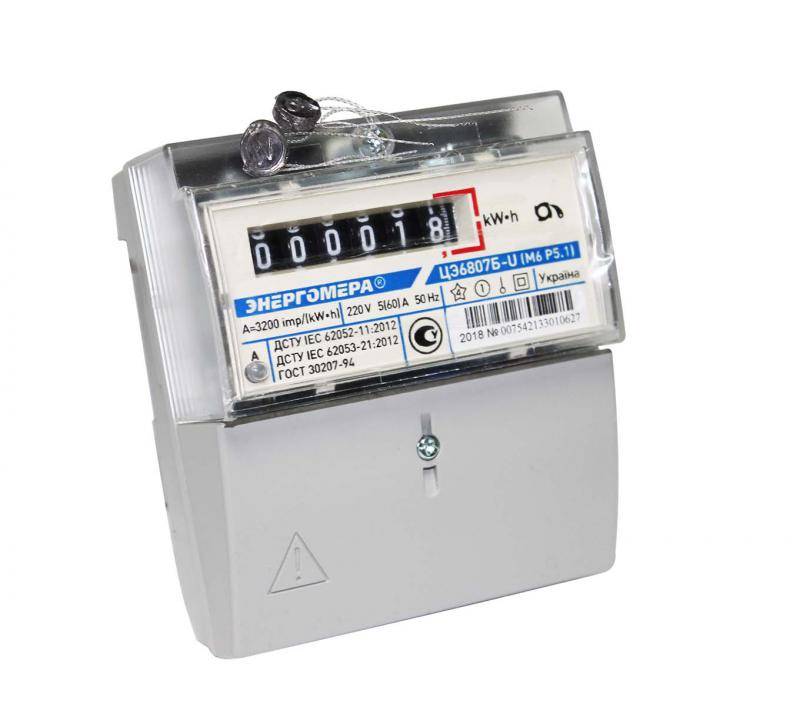

В России принято выбирать прибор учета по типу конструкции. Индукционные устройства также называют механическими. Они состоят из коробки (корпуса) устройства, крепления, защитного колпака, табло со стрелкой и цифрами.

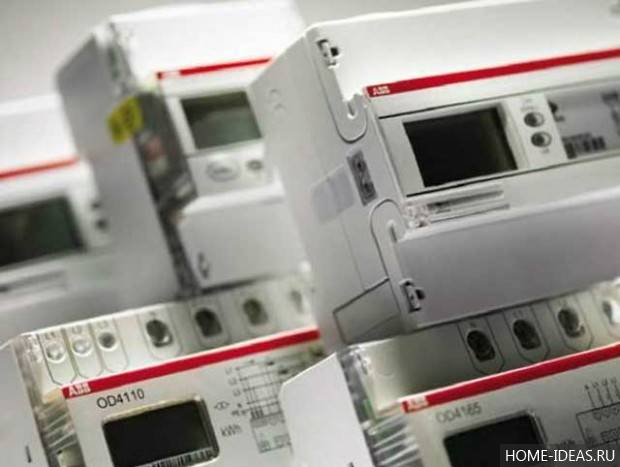

Электронное же устройство также называют статическим. Он тоже включает такие детали, как корпус, крепление, табло. Только передняя часть устройства оснащена электронным полем, на котором показывается потребляемая энергия. Его преимущества в том, что с легкостью переносит перепады температур. Имеют большой срок службы – зачастую до 15 лет.
Гибридный же сочетает в себе элементы того и другого устройства. Используется крайне редко. Наиболее выгодными и часто приобретаемыми на рынке считаются механические счетчики.
Тарифность современных приборов учета
Электросчетчик может оснащаться функцией программирования алгоритма работы. Это позволяет учитывать потребляемую мощность в зависимости от времени суток, разгружая тем самым часы наибольшего потребления электроэнергии.
Различия в устройстве электронных приборов учета приводят к отличиям возможностей их тарификации. В некоторых моделях это тариф день и ночь. В других можно перепрограммировать счетное устройство на тариф, учитывающий:
- время года,
- праздничные дни,
- скидки выходных дней.
Например, трехфазные электросчетчики Меркурий 231 АТ оснащены ЖК-дисплеем, на котором происходит автоматическое переключение показаний: первого тарифа, второго тарифа, суммарного потребления и текущего времени.
Количество тарифов
Этот параметр определяет количество схем, по которым счетчик учитывает расход электричества. В быту чаще всего применяются 1-тарифные устройства.
Приобретать более дорогие многотарифные модели экономически оправдано, если цена электроэнергии варьируется исходя из времени суток. В этом случае используют 2-тарифные (день-ночь) электросчетчики. По сравнению с однотарифной системой стоимость электричества снижается в ночное время и повышается днем.
Также можно приобрести 4- и 8-тарифные приборы, обеспечивающие еще более дифференцированный учет в зависимости от суточных зон.
Важно: экономический эффект от эксплуатации многотарифного электросчетчика будет заметен лишь при условии, что пользователь перенесет эксплуатацию наиболее «прожорливой» бытовой техники на ночное время. К таким приборам относится сушильная, посудомоечная и стиральная машина, хлебопечка, мультиварка
Виды и типы приборов
Счетчики электрической энергии разделяют на типы и виды по разным признакам. Среди них: конструкция, количество фаз и тарифов.

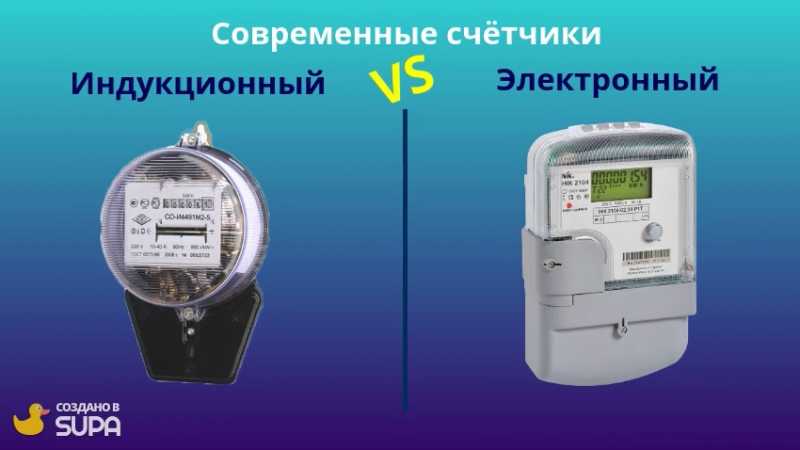

Индукционные и электронные
Индукционные счетчики знакомы каждому. Раньше они стояли везде, этот тип прибора разработан давно. Выглядит он как дисковый аппарат. Через такой счетчик проходит электричество, образуется магнитное поле, а из-за этого уже диск производит обороты. Каждый поворот диска равен определенному количеству потребленной электроэнергии. Главное преимущество такого устройства заключается в его надежности – они могут исправно работать до тридцати лет! Но есть и большой недостаток: погрешность измерений очень высока.
Электронные счетчики появились совсем недавно. Они измеряют расход электричества напрямую и могут хранить данные или передавать их. Такие приборы в разы точнее индукционных, учитывают самую минимальную нагрузку.
Однотарифные и многотарифные
Индукционный счетчик может работать только на одном тарифе. А вот при покупке электронного счетчика можно выбрать многотарифный прибор. В этом случае регистратор будет считать электроэнергию в зависимости от времени: по дневному или ночному тарифу.
Это удобно, потому что стоимость электроэнергии днем и ночью различается. Поэтому потребитель с двухтарифным счетчиком может включать на ночь обогреватель, а заплатить за электричество меньше.
По количеству фаз — однофазные и трехфазные
Электросчетчик может подходить для однофазных сетей 220 В или для трехфазных 380 В. Перед покупкой обязательно нужно уточнить, какая сеть используется в вашем доме.
Какую модель лучше выбрать
Требования к счетчикам электроэнергии
При выборе прибора для учета потребляемой электроэнергии важно, чтобы были учтены требования ГОСТа:
- Модель должна быть внесена в общий реестр, допущенных в РФ приборов учета, а также иметь непросроченное свидетельство о проверке.
- Класс точности должен соответствовать регламентируемым нормативно-правовым актам (не ниже, чем 2.0).

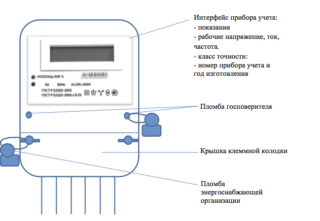

- Каждый прибор должен иметь пломбу с клеймом государственного образца на кожухе клеммных контактов. Если счетчик устанавливается впервые, нужно убедиться, что пломба не старше 2-3 лет.
Чтобы упростить процесс выбора, следует ознакомиться с рейтингом лучших моделей.
| Однотарифный, однофазный |
|
| Многотарифный, однофазный |
|
| Трехфазный, однотарифный |
|
| Трехфазный, многотарифный |
|
Какую модель лучше выбрать
При выборе прибора для учета потребляемой электроэнергии важно, чтобы были учтены требования ГОСТа:
- Модель должна быть внесена в общий реестр, допущенных в РФ приборов учета, а также иметь непросроченное свидетельство о проверке.
- Класс точности должен соответствовать регламентируемым нормативно-правовым актам (не ниже, чем 2.0).
- Каждый прибор должен иметь пломбу с клеймом государственного образца на кожухе клеммных контактов. Если счетчик устанавливается впервые, нужно убедиться, что пломба не старше 2-3 лет.
Чтобы упростить процесс выбора, следует ознакомиться с рейтингом лучших моделей.
| Однотарифный, однофазный |
|
| Многотарифный, однофазный |
|
| Трехфазный, однотарифный |
|
| Трехфазный, многотарифный |
|
Принцип работы
Устройство индукционного счетчика. (Для увеличения нажмите)
У индукционного счетчика имеется две катушки: тока и напряжения. Токовая катушка подключается последовательно, а катушка напряжения – параллельно.
Эти две катушки образуют электромагнитный поток. У токовой катушки он пропорционален силе тока, у катушки напряжения – сетевому напряжению.
Электромагнитное поле вращает алюминиевый диск, который с помощью зубчатой и червячной передачи соединяется со счетным механизмом и приводит его в действие. При работе счетчика наблюдается такая закономерность: «чем выше потребляемая мощность, тем быстрее вращается диск по оси».
Дополнительные функции
Кроме подсчета электроэнергии у современных электросчетчиков есть и ряд других функций. Рассмотрим некоторые из них.
– По виду дисплея.
Встречаются приборы как с механическим счетным устройством (в виде вращающихся барабанов с цифрами), так и с жидкокристаллическим дисплеем.
– Дополнительные параметры сети
– Функция измерения параметров сети. У такого прибора учета на дисплее могут отображаться напряжение, частота и потребляемый ток.
– Интерфейс для снятия показаний счетчика
Различные интерфейсы связи для программирования, дистанционного управления и снятия показаний, для АСКУЭ. В зависимости от конкретной модели могут применяться такие интерфейсы, как оптопорт, RS-485, Ethernet, PLC, GSM и другие.
24.08.19
По принципу действия
- индукционные;
- электронные.
Принцип работы индукционного (электромеханического) электросчетчика основан на работе магнитных потоков поля, которое образуется между токовой (последовательной) катушкой и катушкой напряжения (параллельной). Электромагнитное поле оказывает действие на специальный алюминиевый диск, в нем происходит возникновение вращающего момента. При вращении диска индукция приводит в действие счетный механизм, в зависимости от параметров напряжения и силы тока в сети диск вращается быстрее или медленнее, что отражается на показаниях расхода электрической энергии.
На смену индуктивным механизмам постепенно пришли счетчики электроэнергии электронного типа. Основные модели таких приборов, используемые в нашей стране — СОЭ 55, СЕ 102. Электронный счетчик занимается преобразованием входных сигналы с датчиков напряжения и тока, проходящего по сети в цифровой код по импульсному принципу. В устройство электросчетчика входит также специальный микроконтроллер, модуль которого расшифровывает полученный импульс и затем непосредственно отображает количество потребляемой электроэнергии на дисплее, сохраняя цифровой код в памяти.
- компактность;
- возможность учета потребления по нескольким тарифам;
- длительное время хранятся данные;
- высокая точность отображения, в том числе за счет подключения дополнительных микросхем;
- фиксирует несанкционированный доступ (очень мала вероятность обмануть такой счетчик);
- измеряет количество и качество мощности и электроэнергии (на дисплее показаны, в том числе дисбаланс фазы, направление измерения, тип реактивной энергии);
- возможность снимать показания дистанционно, использовать электронные устройства в системах АСКУЭ (автоматизированных системах учета потребляемой энергии).
К недостаткам счетчиков электронного типа можно отнести:
- высокую стоимость в сравнении с индукционными счетчиками;
- высокую чувствительность к скачкам и понижениям напряжения в сети, атмосферным перенапряжениям, к качеству поставляемой электроэнергии;
- многие электронные счетчики при поломке не подлежат восстановлению.
Таким образом, потребителю электроэнергии при выборе устройства по принципу автомата или механики следует обратить внимание на
- место установки прибора учета электроэнергии;
- точку учета электроэнергии (жилой фонд, коммерческая недвижимость, крупное предприятие с большим потреблением и т.д.);
- какие преимущества того или иного типа прибора потребуются и будут полезны.
Заключение по теме
Правила учета электрической энергии требуют установки новых электрических счетчиков. Это и понятно, конечно, поставщики тока не заинтересованы, чтобы мы все с вами экономили, ведь от этого зависит их прибыль. Но они заинтересованы также в том, чтобы мы не воровали электричество, чтобы погрешность показания была как можно меньше. Поэтому повсеместно производится замена старых приборов учета электроэнергии новыми. Это в полной мере относится к так называемому коммерческому учету электроэнергии. И хотя данный термин достаточно сложен в плане определения, что он собой представляет, ПУЭ за основу берет расчетную величину. Здесь учитываются выработанная электроэнергия и отпущенная потребителю. Именно здесь необходим точный учет, вот почему сегодня востребованы счетчики с классом точности 2,0, правила установки которых те же самые.
