Крепеж на металлической основе
Всегда используйте какой-либо диэлектрик в качестве прокладки между камерой и металлической поверхностью опоры или стены здания. Только не применяйте деревяшку (дерево гниет), а лучше возьмите листовой полипропилен, из которого делают пищевые емкости.
Если молния попадет рядом с этим объектом, диэлектрик должен защитить устройство от немедленного выхода из строя. В противном случае потенциал запросто окажется на оборудовании и спалит его.
Для этого даже не понадобится повышенного напряжения в сети. Хотя и такая «прокладка», от грозы спасает далеко не всегда.
Однако она однозначно спасет от всякого рода наводок. Для подобной защиты даже есть специальные камеры на пластмассовой ножке. Вот для них уже не нужно никаких изолирующих прокладок.

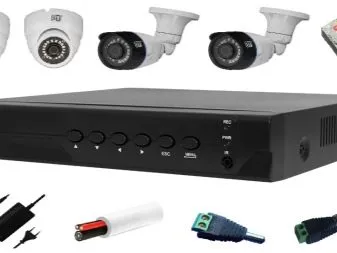

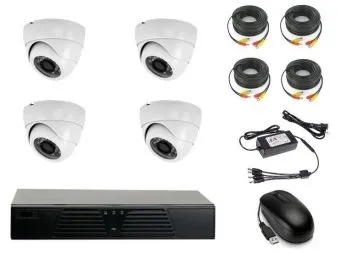

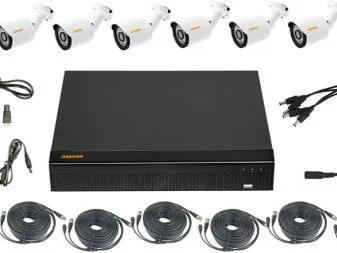

Готовые системы видеонаблюдения

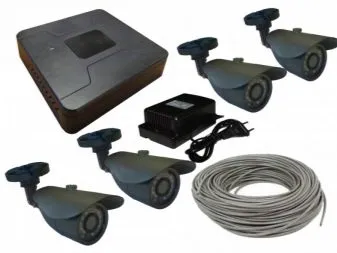

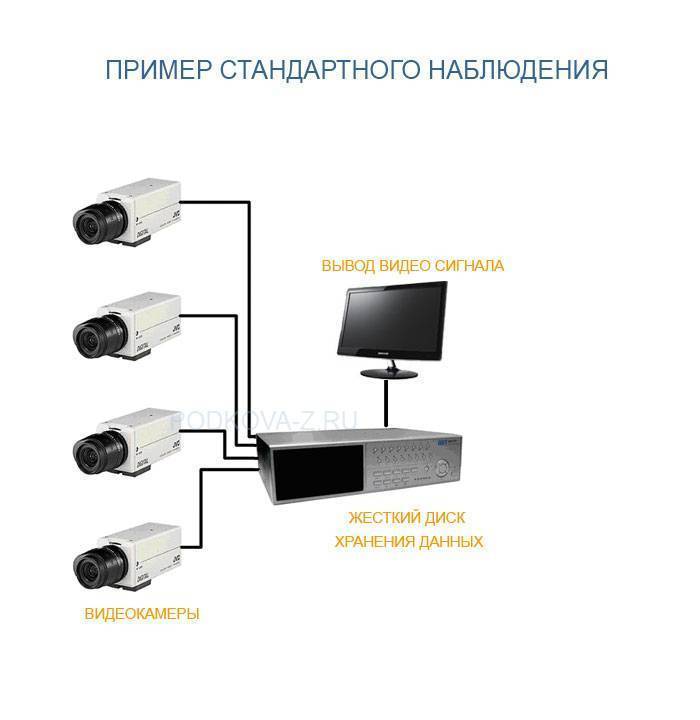

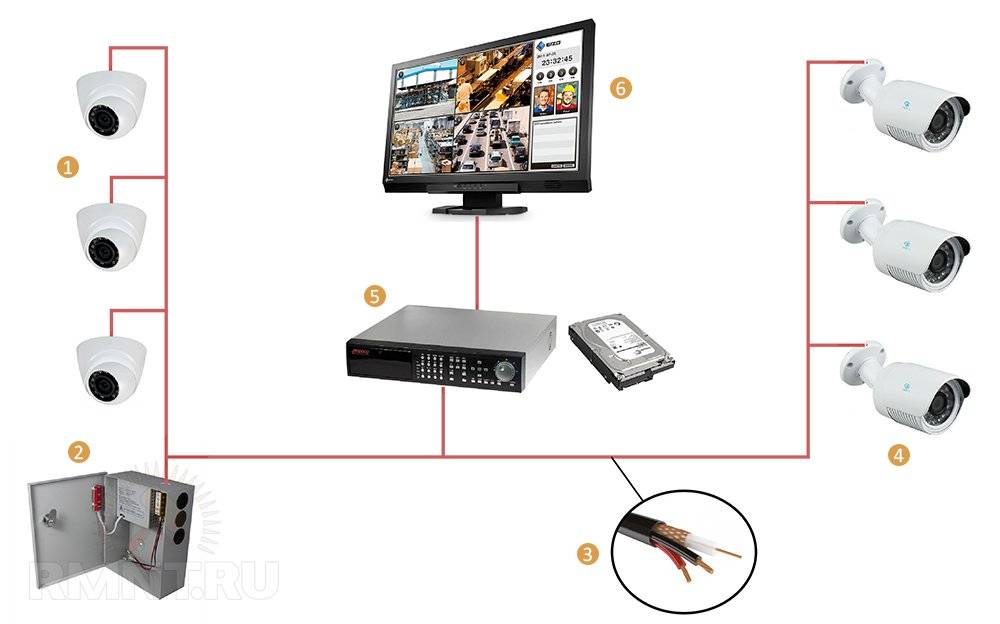

Готовые системы видеонаблюдения состоят из трех основных компонентов:
- рекордер (устройство записи, внутри которого установлен жесткий диск, для работы с ним);
- камеры (бывают для улицы и помещения, отличаются типом, разрешением съемки, углом обзора, наличием или отсутствием встроенных диодов ночной подсветки);
- шнуры для соединения камер с рекордером (обычно предлагаются готовые шнуры уже с разъемами и фиксированными длинами).
Для работы с системой в месте ее установки обычно используют монитор или ТВ подключенный к рекордеру. Рекордер имеет собственное русскоязычное меню, используя которое можно просматривать текущее или архивное видео, а также делать настройки. Для управления используется обычная USB-мышь.
Для работы с системой видеонаблюдения через Интернет подойдет ноутбук (ПО не требуется, используются обычные браузеры), смартфон или планшет (необходимо загрузить бесплатное приложение для работы с системой).
Конечная стоимость готовых систем зависит от типа оборудования, от количества и параметров камер, а также от количества видеовходов на рекордере. Готовые системы просты в установке и не требуют от пользователя профессиональных навыков монтажа.
Посмотреть примеры готовых систем видеонаблюдения или собрать свой готовый комплект.
Преимущества готовых систем видеонаблюдения:
- Гарантия совместимости оборудования.
- Простота установки – все необходимое в комплекте.
- Удобство использования.
Готовые системы видеонаблюдения просты в установке и использовании, а компоненты подбираются опытными профессионалами, что гарантирует полную совместимость и эффективную работу системы видеонаблюдения на протяжении долгого периода времени.
_________
ЮКонтрол. Все права на фотографии, тексты, рисунки принадлежат компании ЮКонтрол. Полное или частичное копирование, воспроизведение в печатном виде и/или использование в любой форме, цитирование без письменного разрешения правообладателя запрещено. При согласованном использовании материалов сайта необходима ссылка на ресурс.

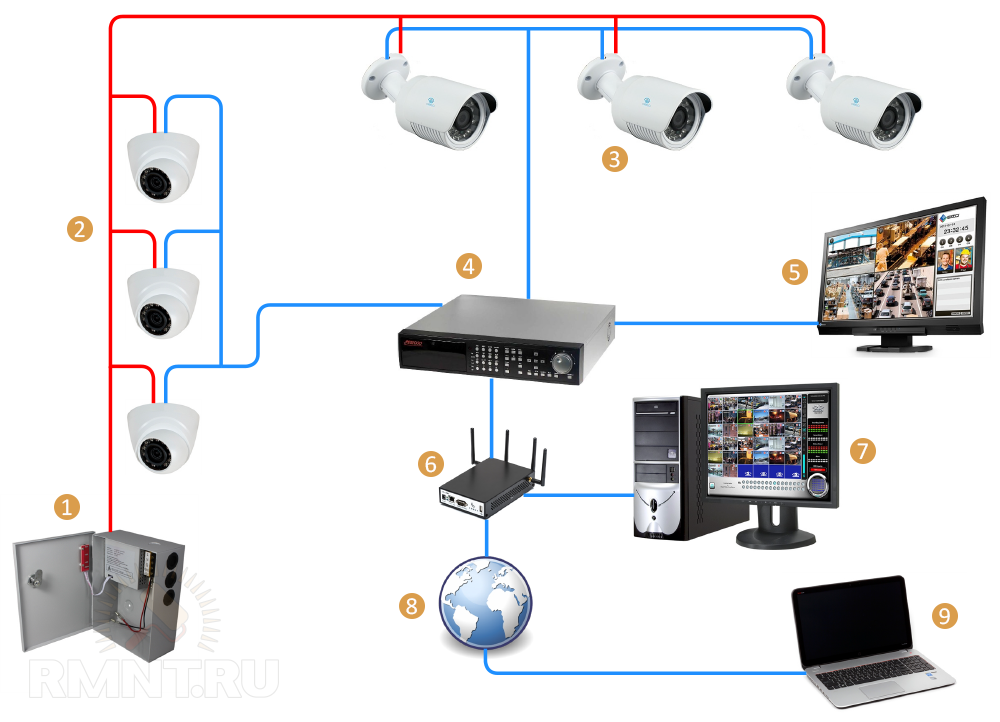

Правильный монтаж
Процедура установки видеонаблюдения должна выполняться по определенным правилам монтажа. Кроме надежности крепления камер и прочих компонентов, также учтите эстетический внешний вид. Лучше всего выполнять подобные работы во время ремонта.
В общем плане процедура будет выглядеть следующим образом:
- сначала необходимо определиться с местом монтажа камеры. Как правило, от этого выбирается способ крепления камеры. Практически любые имеющиеся в продаже устройства снабжены кронштейном, который сначала монтируется к плоскости стены, а затем на него устанавливается сама камера;
- продумывается система прокладки кабеля к роутеру и блоку питания. Рекомендуется располагать источник рядом возле роутера, чтобы не путаться в длинах кабелей;
- для видеонаблюдения с установкой камер в домашних условиях лучше выбирать устройства с беспроводным интерфейсом. Так потребуется намного меньше проводов, путь прокладки будет более простым;
- необходимо подключиться к камере. Если используются устройства IP, то для этого достаточно ввести адрес необходимой камеры и получить доступ к изображению в онлайн режиме.
Главным преимуществом современной системы видеоконтроля является то, что таким образом можно организовать удаленное видеонаблюдение через мобильный телефон. Просто в браузере вводится IP-адрес. Видео сохраняется на карту памяти или на сервере, но тогда придется создать аккаунт.
За обслуживание своей системы видеонаблюдения, а, именно, сохранения всех данных, необходимо платить. Для этого компания предлагает определенный тарифный план, а многие и вовсе предлагают заключить договор с установкой системы под ключ.
Если планируется все же выполнить монтаж своими руками от и до, то поможет это руководство по установке видеонаблюдения. В инструкции расписаны наиболее важные этапы.

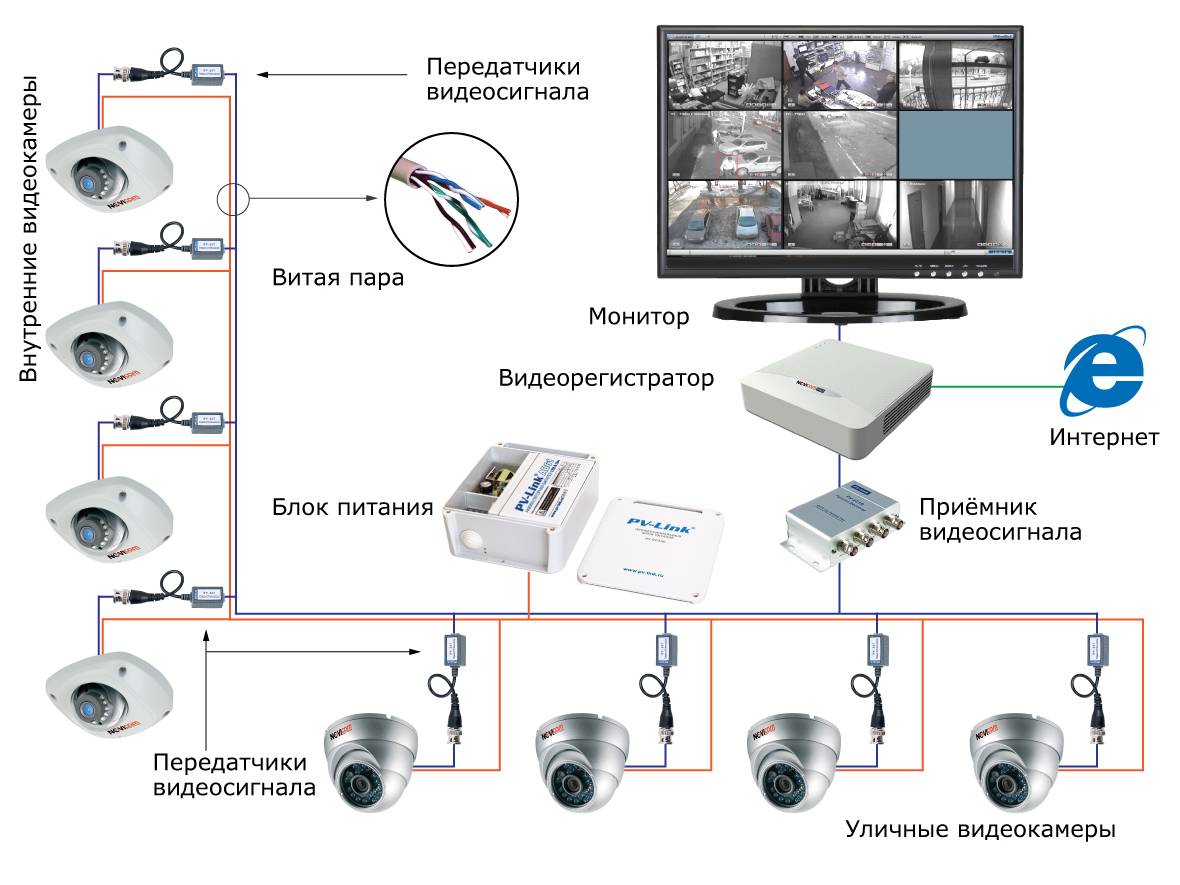

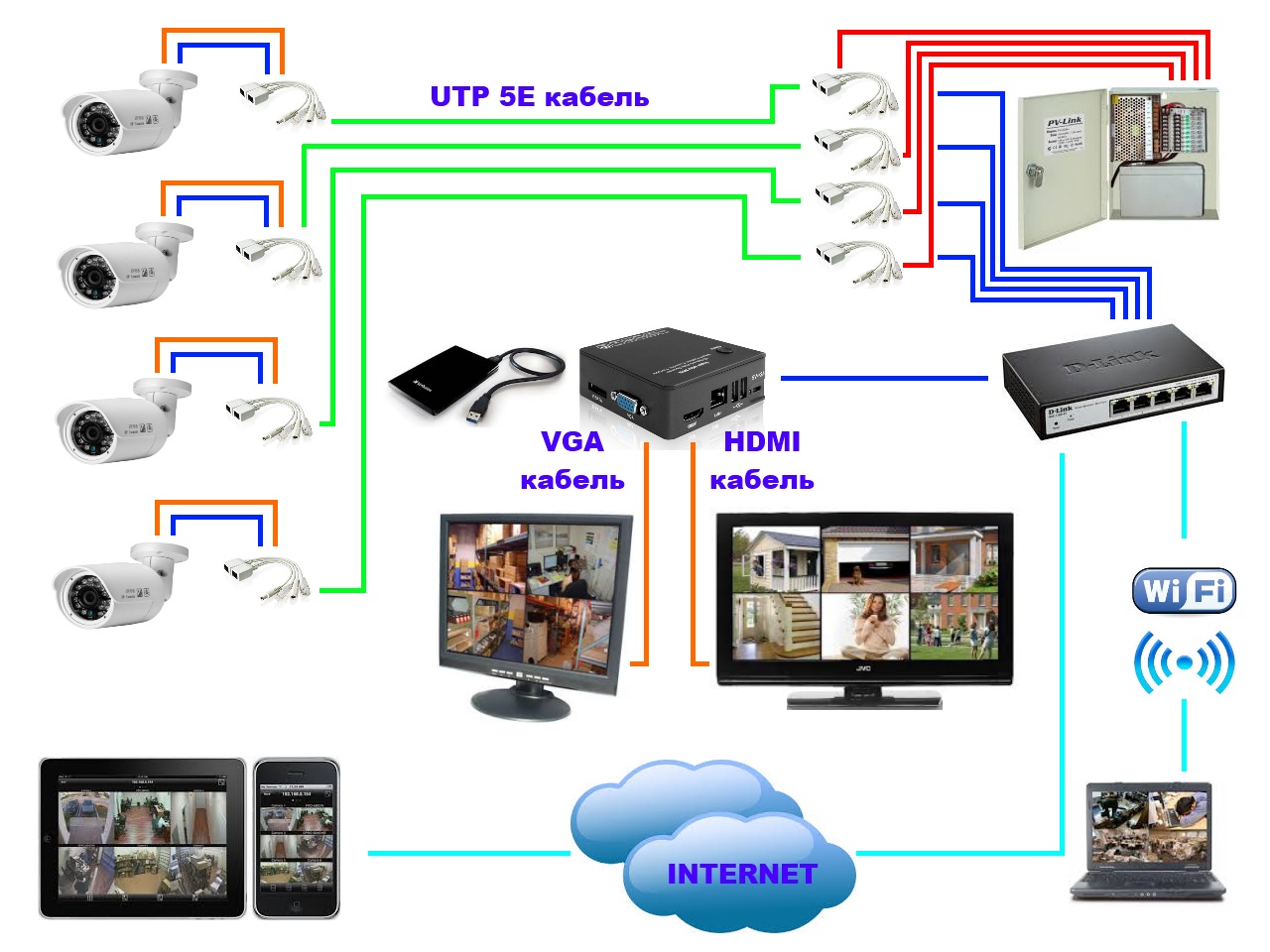

Прокладываем кабель
Чтобы не делать ошибок, с которыми сталкиваются многие новички, лучше заранее проработать схему подключения видеонаблюдения для дома. Наличие детального плана под рукой позволит ускорить работу.
При этом все зависит от конкретного типа устройств видео-захвата:
- если это IP-камера, то необходимо подключить кабель UTP или FTP с экраном и розеткой RJ45. Подключается он в одной из 4-х гнезд на роутере;
- необходимо установить большее количество камер, то следует применять коммутатор;
- камера поддерживает технологию PoE, то ее должен поддерживать и коммутатор. Подключить такое устройство сразу к роутеру не получится;

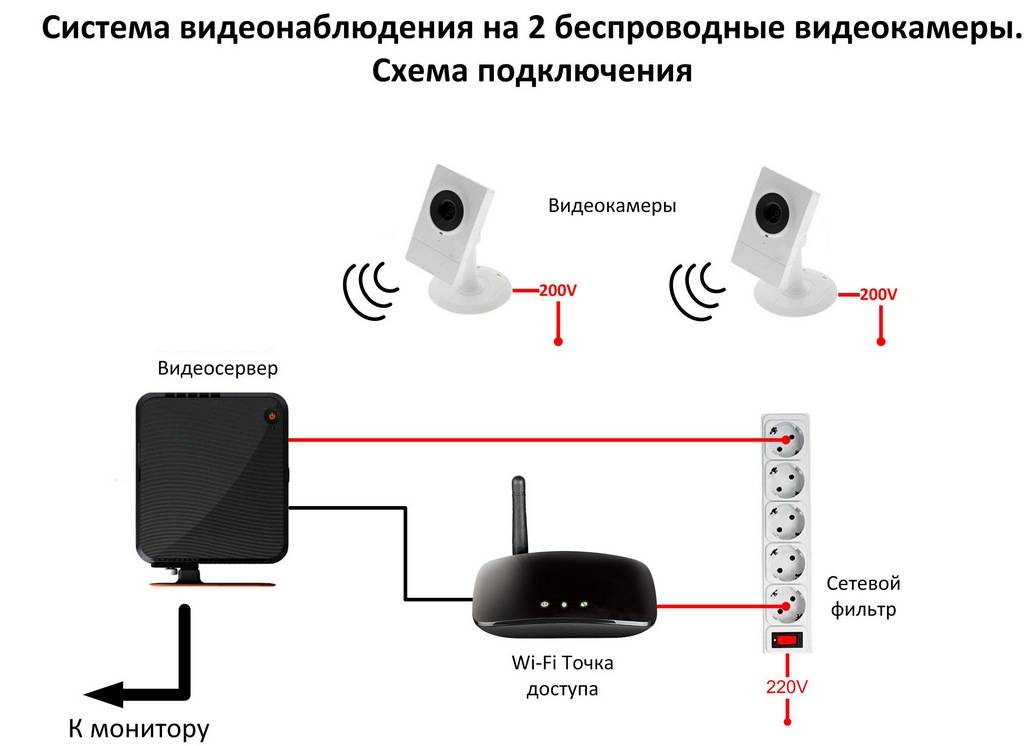

- если камера снабжена WiFi, то потребуется только проложить провод питания.
Прокладка кабеля должна выполняться в коробе, что эстетически выглядит привлекательно. Рекомендуется еще на этапе выполнения ремонта продумать схему прокладки с подключением всех камер. Что позволит сделать это скрытно, а возле места, где будет размещено устройство, установить розетку с коннектором определенного типа.
Помните, при прокладке кабеля следует аккуратно обращаться с ним и избегать заломов и изгибов с острым углом. Соблюдайте минимально допустимый радиус.
Монтируем камеры

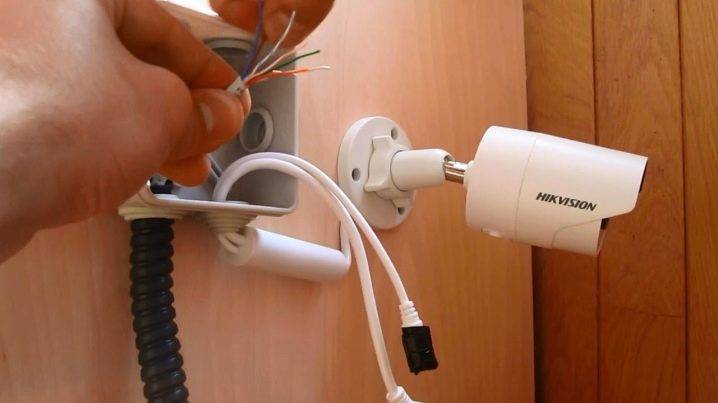

На следующем этапе выполняется монтаж камер видеонаблюдения и своими руками это под силу осуществить. Сложность может состоять только в том, как аккуратно и точно просверлить крепежные отверстия под устройство. Если установка выполняется снаружи, то прочность крепления имеет значение.

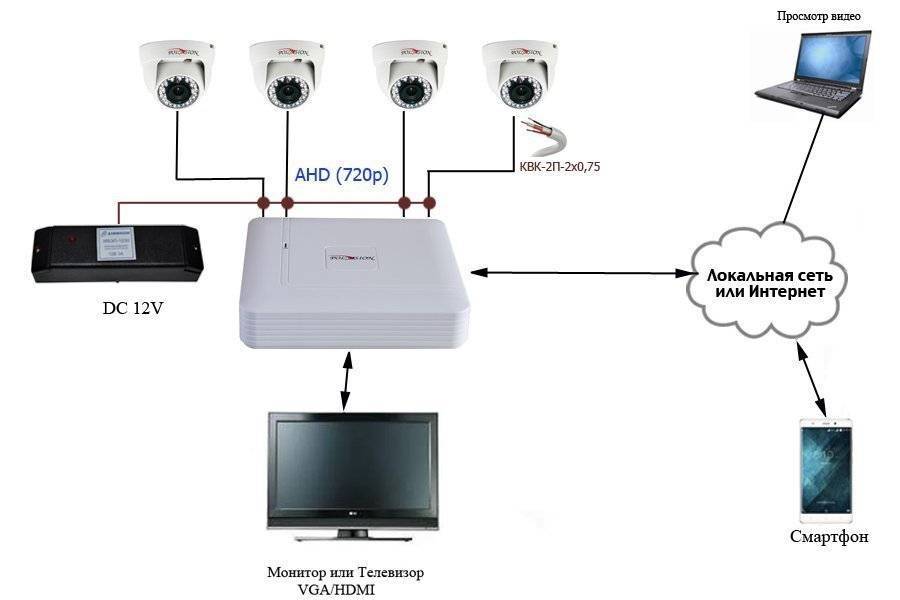

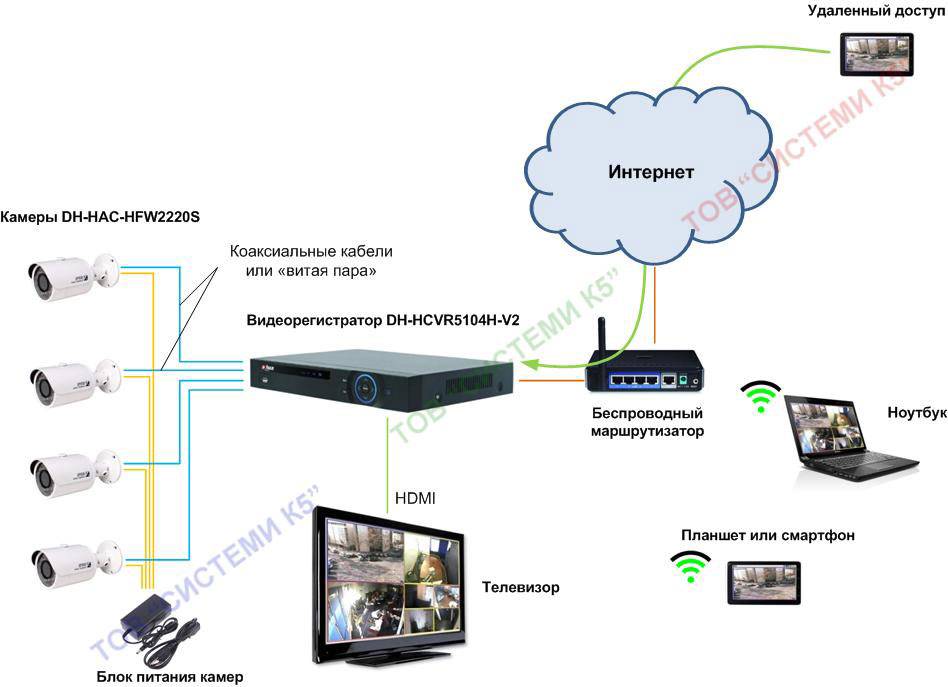

Ставим видеорегистратор и подключаем системы
Если используются IP-камеры, то такое устройство, как видеорегистратор, не потребуется. Запись чаще всего ведется на карту памяти, которая встроена в нее. Если ее нет, то тогда требуется компьютер, на жесткий диск которого будет вестись запись. Можно использовать даже рабочий ПК, потому что особой нагрузки на него создаваться не будет.
Так или иначе, с помощью мобильного телефона сможете организовать удаленное видеонаблюдение в режиме реального времени и сохранять видео в память смартфона. Очень удобно, когда требуется контролировать большие по площади объекты с установкой камер системы видеонаблюдения на улице и на большом расстоянии друг от друга.
Выполняем настройку оборудования
Процедура настройки системы видеонаблюдения заключается в калибровке параметров изображения, принимаемого с IP камер. Если используется специализированная программа на ПК, то также можно изменять интервалы съемки, включения и выключения, управлять положением камеры и прочее.
Если не используется отдельный компьютер, то необходимо подключиться к видеосерверу, но тогда придется платить абонентскую плату за обслуживание ваших камер. Точнее, она будет взиматься за резервирование данных и предоставление доступа к файлам в любой момент времени.
Как выбрать?
Специалисты давно уже пришли к выводу, что просто поставить видеокамеру и «подключить ее как-нибудь к чему-нибудь» – не самый рациональный шаг. Оптимальное решение — комплексные системы видеонаблюдения, работа частей которых согласована уже на этапе проектирования. Кроме того, готовые наборы получаются дешевле, а установить их проще. Приличный комплект для видеоконтроля всегда содержит:
- видеорегистраторы с 3 и более входами;
- требуемое число камер;
- системы питания и разветвители для них;
- соединяющие кабеля;
- крепеж;
- пульты управления.
Вопреки распространенному мнению, жесткий диск необязателен. Но очень желателен — никакие карты памяти не заменят его на 100%. Большинство производителей вместе с регистраторами поставляет кабель HDMI, AV. А вот кабель VGA потребуется покупать дополнительно.
Когда выбраны рекордеры, кабели и видеорегистраторы, приходит время заняться камерами. Их подбирают отдельно для дачного домика и для улицы. Те, что устанавливаются снаружи, должны быть спроектированы с учетом антивандальных свойств. Объектив должен иметь особое покрытие, гасящее солнечные блики. Очень важна устойчивость к низким температурам.
Разрешение подбирают сообразно тому, какая стоит задача. Если нужно предельно четкое изображение, выбирают цифровые системы HD-SDI. Они собирают картинку с разрешением 1920х1080. Лучшие аналоговые камеры демонстрируют столь же качественное изображение. А вот массовое аналоговое оборудование дает картинку до 1000 телевизионных линий (зато стоит дешево).
Большое значение имеет угол обзора. Причем всегда надо помнить, что он прямо пропорционален охватываемому пространству и обратно пропорционален детализации. Чтобы максимально точно контролировать пространство, применяют камеры с опцией поворота. Внутри комнат можно смело ставить широкоугольные наблюдательные системы. Кроме того, на даче, в доме и за его пределами актуальны камеры с инфракрасной подсветкой.
Благодаря ей можно будет вести наблюдение без дополнительного освещения. Специалисты рекомендуют использовать купольные системы, внешне похожие на обстановку в помещении. Они гораздо эффективнее в борьбе против грабителей. Что касается рекордеров, то для них критично:
- число видеовходов;
- число каналов для получения звука;
- возможность записи;
- качество фиксируемых изображений;
- емкость запоминающего устройства.
На дачах предпочтительны опции записи при срабатывании датчика движения или при иной тревожной ситуации. Сплошная фиксация изображений очень дорога и сложна. И даже если она реализована, и есть необходимый массив носителей информации, — знакомство со всем видеоматериалом будет утомительно. Если придется снимать на большом расстоянии, нужно выбирать рекордеры с наибольшим разрешением. Минимальная емкость жесткого диска составляет 0,5 Тб.
Но такой емкости хватает только для систем, записывающих информацию по тревоге. Непрерывная фиксация нормально работает лишь при вместимости накопителей в 10 раз больше (и это минимальный показатель). Готовые комплекты могут иметь соединительные кабеля различных видов. Рекомендуется заранее ознакомиться с их описанием и выбрать подходящие варианты
Конечно, следует уделить внимание и репутации производителя, и отзывам на независимых ресурсах
Общие данные

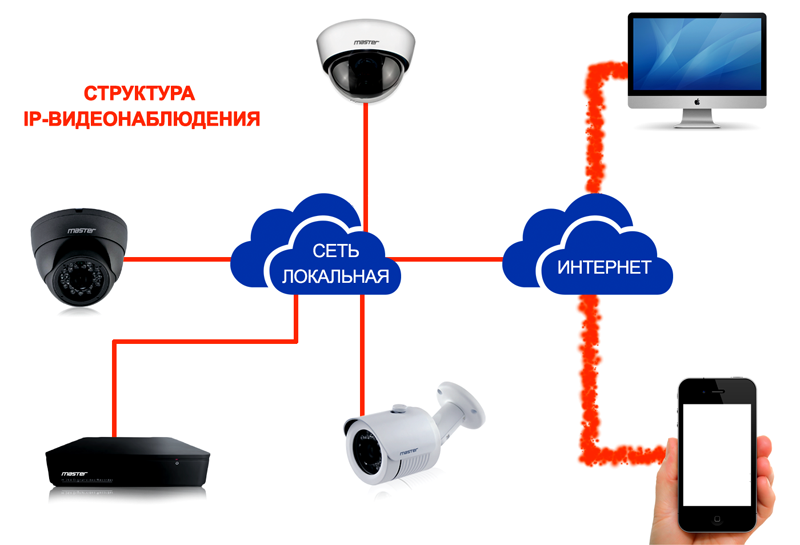

Основное различие между цифровым видеонаблюдением и аналоговым в том, что первое способно захватывать и сохранять видеосигнал в цифровом формате. Поскольку данные записываются в цифровой среде, это устраняет необходимость в любом преобразовании. Большинство решений могут управляться из любого места и обеспечивать взаимодействие. Камеры подключены к сети, а кадры архивируются в цифровой форме, что считается экономичным для большинства предприятий.
Существует множество преимуществ, связанных с рассматриваемыми средствами. По сравнению с аналоговыми, комплекты IP видеонаблюдения легче устанавливать и использовать.
Они имеют превосходное качество для видео и звуковых данных, а по сравнению с аналоговым сигналом цифровая информация может передаваться быстрее. Кроме того, у видео или изображений нет проблем с ухудшением качества.
Масштабируемость также лучше, чем у традиционных аналоговых систем. Камеры могут обеспечить более широкие углы обзора и четкость для захваченных изображений или видео. По сравнению с аналоговым цифровое видеонаблюдение является более рентабельным.
Эти решения также могут закрыть пробелы в области обеспечения безопасности в отличие от аналоговых систем с помощью распределенного интеллекта.
Производительность среди сотрудников, которые занимаются вопросами безопасности и мониторинга, становится выше благодаря возможностям систем IP видеонаблюдения.
Вопросы и ответы
Рассмотрим самые частые вопросы, возникающие при выборе и эксплуатации систем удаленного видеонаблюдения:
Какие точки участка наиболее важны для наблюдения?
Это определяется индивидуально для каждого участка. Как правило, наблюдение устанавливают на точки, где угроза максимальна. Кроме этого, наблюдают за животными или растениями в теплицах.
Насколько IP камеры лучше аналоговых, подключенных к регистратору с выходом в сеть?
Современные цифровые камеры дают высокое качество изображения и обладают массой дополнительных функций. Однако, стабильность и качество связи с ними во многом зависит от условий передачи данных, типа модуля Wi Fi и массы других факторов. Аналоговое оборудование дает более стабильную картинку. Даже если случаются перебои со связью, параллельно ведется запись на жесткий диск, и информация не пропадает.
Сколько камер достаточно для обычного участка?
Назвать точное количество сложно — это зависит от потребностей и личных предпочтений владельца. Из соображений экономии можно обойтись одной камерой в доме и одной на улице, или использовать другую схему. Часто ситуация изменяется и требует установки дополнительных камер.
Насколько велик риск хищения камер и другого оборудования?
Такой риск существует всегда, и он достаточно велик. Комплект оборудования очень дорогой, и для злоумышленников он является более лакомой добычей, нежели другие вещи в доме и на участке. Для защиты оборудования рекомендуется производить максимально скрытый монтаж — если камер не видно, искушение украсть их не возникнет.
На какое время хватает аккумуляторов беспроводных камер?
Это зависит от условий эксплуатации и от типа аккумулятора. Многие производители заявляют, что подзарядка требуется раз в 3 месяца. Однако, на практике это не подтверждается — оказывают влияние разные факторы (износ, дефекты, условия работы и т. п.).
Как установить камеру самостоятельно?
Каждая установка начинается с покупки оборудования. А в квартире, в отличие от других помещений, это самое простое, что можно сделать своими руками. Вам даже не нужно быть продвинутым пользователем компьютера. Стоимость оборудования составит около 20 тысяч рублей. В комплект для самостоятельной сборки должны входить некоторые обязательные компоненты:
- видеокамеру;
- регистратор видео (сетевой);
- приёмный сервер (персональный компьютер);
- хранилище информационных данных;
- если будет использоваться WI-FI, то нужен роутер;
- кабель для радиочастотной пары;
- блок питания;
- программное обеспечение для слежения.
Рекомендуется отказаться от компонента с видеорегистратором, если в качестве сервера будет использоваться обычный компьютер. Вы можете просто установить сетевую камеру и подключить ее к компьютеру или смартфону через WI-FI. Почти все беспроводные камеры записывают всю информацию на съемные носители и карты памяти. Конечно, главным соображением здесь будет стоимость. Возьмем, к примеру, представленные на рынке бренды OPTIMUS, ATIS и BEWARD.
Для беспроводного подключения купите высококачественный маршрутизатор и не экономьте на хорошей модели, поскольку низкокачественные устройства не могут хорошо принимать сигнал и постоянно прерываются другими волнами. Файлы должны храниться на жестком диске, и путь хранения данных должен быть определен заранее. Чтобы избежать неправильного поведения операционной системы, информация может быть загружена в облако с зашифрованным доступом, чтобы ее не могли просмотреть другие.
Монтаж
Перед фактической установкой обязательным этапом является планирование, позволяющее определить будущее местоположение системы, настроить масштаб и рассчитать возможности по объему памяти и скорости записи. Необходимо точно определить, будет ли использоваться сервер или нет. Затем рассчитываются углы обзора и зона покрытия камеры с учетом всех факторов: Свет, температура, совместимость с предметами. Затем выбирается объектив, который должен быть совместим с другими компонентами системы. Вы сами решаете, где разместить камеру. Если вы используете кабель, необходимо заранее продумать, где и как его крепить, нужно ли его закрывать и где разместить блок питания.
Одним из самых важных моментов является электропитание камер видеонаблюдения и всей системы. Иногда даже требуются отдельные кабели — они могут быть коаксиальными или витой парой. Экономить не рекомендуется, лучше всего завысить текущую цену как минимум на двадцать процентов, так как производители источников питания любят преувеличивать. Само устройство должно быть оснащено сетевым фильтром, чтобы напряжение подавалось без перепадов.
Настройка видеорегистратора
Вообще, чтобы сделать видеонаблюдение своими руками, нужно все это дело еще и настроить. Ничего сложного здесь нет, у каждого регистратора свое меню и свои настройки.
Если у вас регистратор другой модели, то читайте документацию к нему. Я же вам расскажу про настройки именно регистратора NOVICAM F2+, но не все настройки, а именно те, что я менял, чтобы он нормально заработал и увидел мою домашнюю сеть и мои камеры
Предупреждаю, что у вас настройки могут отличаться, но это не столь важно, ибо Вам главное понять, как его настраивать
В первую очередь вам нужно посмотреть “видит” ли ваш регистратор аналоговые камеры. IP-камеру он пока не “увидит”, так как мы еще не настроили сетевые настройки регистратора и IP-камеры.
Включаем телевизор, выставляем в настройках телевизора тот вход, к которому вы подключили видеорегистратор. При включенном регистраторе и камерах вы должны на экране телевизора увидеть картинку с камер. Если картинки нет, проверьте все соединения и подачу питания на все устройства.

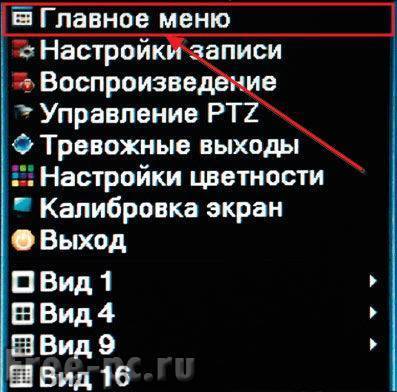

Для навигации по меню можете использовать пульт, который идет в комплекте с регистратором. Я же использую беспроводную мышь, адаптер которого я воткнул в USB-порт регистратора. Так удобнее .

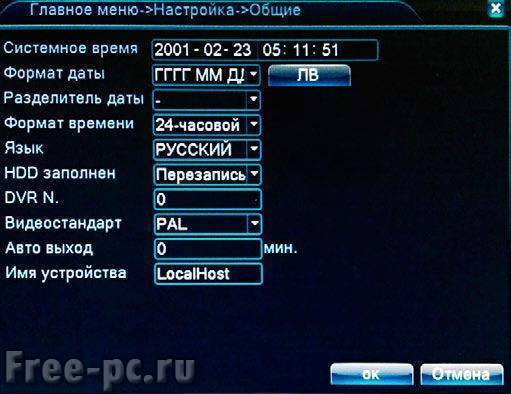

Итак, картинку с аналоговых камер мы увидели, теперь выбираете в меню «Главное меню – Настройка — Общие»
Выставляете текущую дату и время.

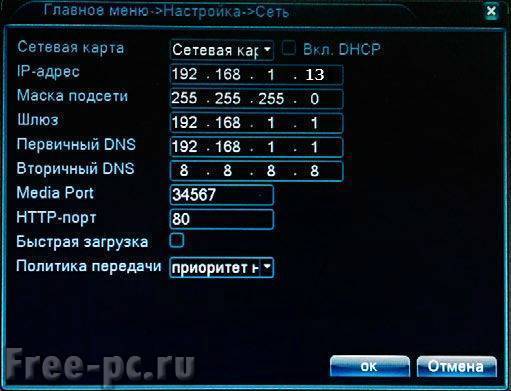

Затем переходите в «Главное меню – Настройка — Сеть» и присваиваете IP адрес регистратору
В моем случае устройствам в моей локальной сети я присвоил следующие IP адреса:
- Маршрутизатор (роутер) – 192.168.1.1
- Видеорегистратор – 192.168.1.13
- IP-камера – 192.168.1.10
- Компьютер – 192.168.1.2
- Ноутбук — – 192.168.1.3
Вы же присваиваете IP адреса как хотите, учтите только, что все они должны быть в одной подсети (192.168.1.xx, 192.168.0.xx и др.)

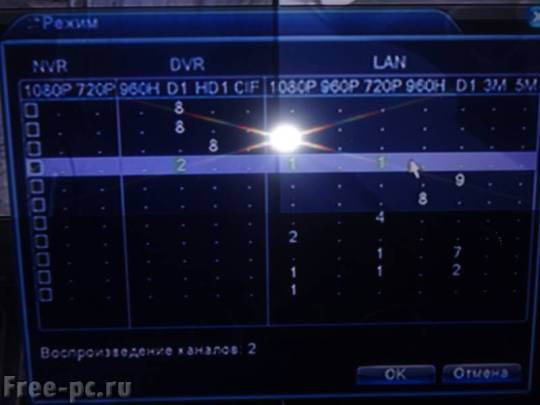

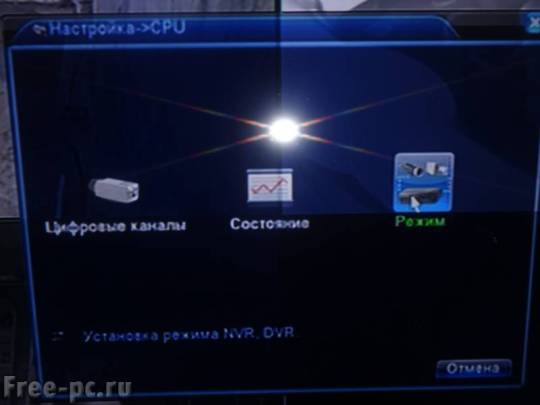

Далее заходите «Главное меню – Настройка – CPU — Режим»
Выставляете режим «две аналоговые камеры, две IP-камеры»

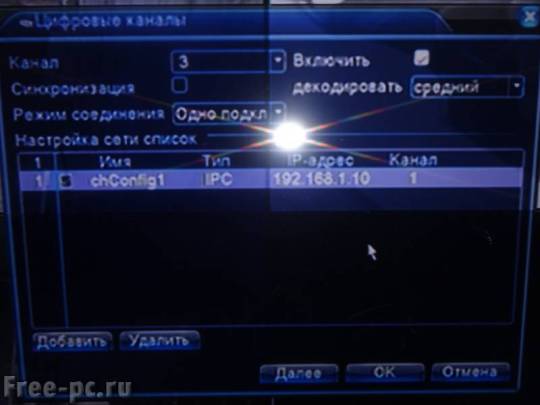

Теперь нам нужно “увидеть” IP-камеру. Заходим в «Главное меню – Настройка – CPU – Цифровые каналы». Нажимаем кнопку «Добавить»
Выставляем канал, протокол, IP адрес, порт, имя пользователя, пароль IP-камеры. Нажимаем «ОК» (перед этим вы должны назначить IP адрес IP-камере, смотри раздел )
Вот в принципе основные функции регистратора мы настроили. Регистратор стал “виден” в нашей локальной сети, а сам регистратор стал “видеть” нашу IP-камеру. Аналоговые камеры видеорегистратор изначально без всяких настроек должен видеть.

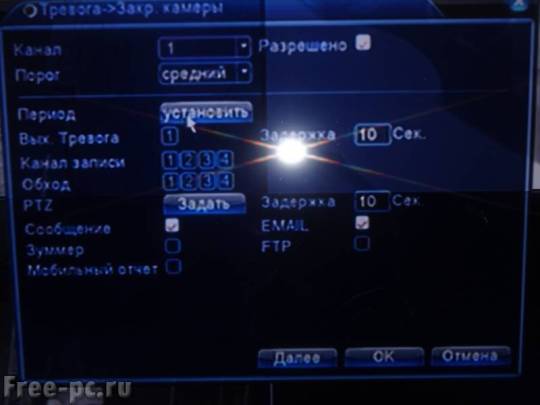

Также зайдем в «Главное меню – Тревога – Закр.движения» и включим функцию отправки на Emai сообщения при закрытии камеры для всех камер

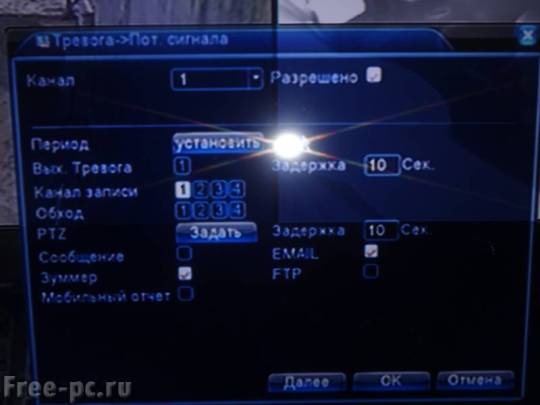

А также при потере сигнала для всех камер в «Главное меню – Тревога – Пот.сигнала»

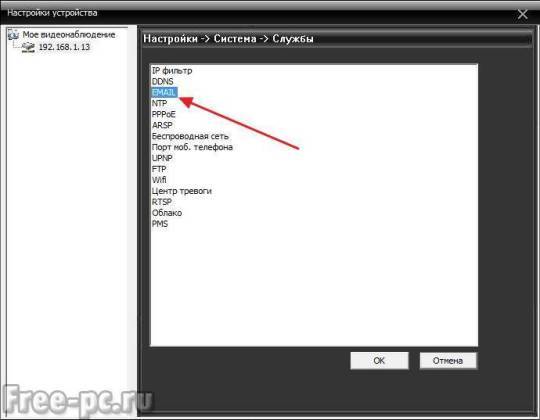

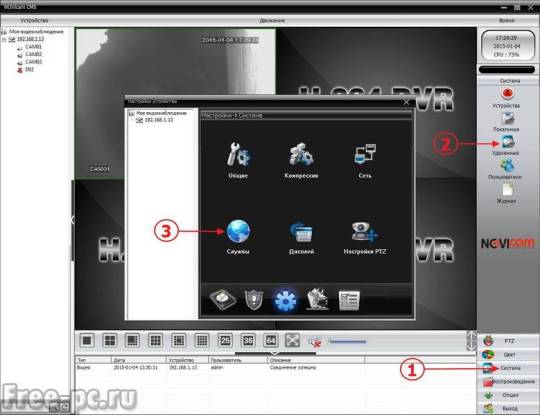

Так вот, после запуска NOVIcam CMS и добавления нашего регистратора в него, мы сможем управлять регистратором с компьютера, лишь бы он был в той же сети что и регистратор. Заходим в «Система – Удаленные – Службы»

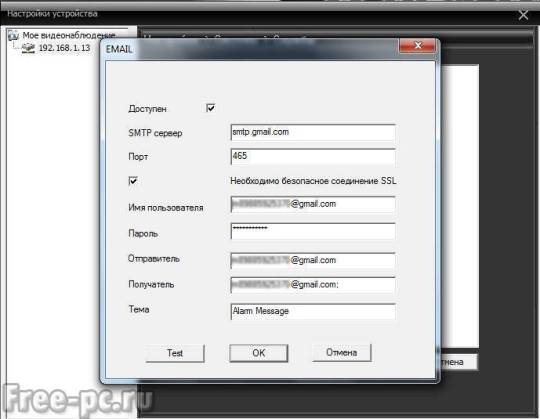

Вводим настройки нашего почтового ящика
Вот наверное и все основные настройки видеорегистратора NOVICAM F2+, которые нужно настроить для тех задач, которые мы поставили перед собой в начале статьи.
Остальные настройки регистратора выставляете на свое усмотрение.
Несколько слов в завершение
Видеонаблюдение в наше время всё больше становиться необходимостью, чем прихотью, ведь каждый хочет обезопасить себя и своё имущество. Создать такую систему по силу каждому человеку хоть немного знакомому с компьютером. Для её обустройства можно пригласить специалистов, воспользоваться готовым комплектом с инструкцией или приобрести оборудование по отдельности, подгоняя систему под свои потребности и возможности. Если наша статья была для вас полезной, то оцените её и поделитесь своим мнением в форме для комментариев.
Watch this video on YouTube
Предыдущая Бытовая техникаСушим бельё с удобством: чем хороши напольные сушилки Следующая Бытовая техникаСам себе мебельная фабрика: ручной фрезер по дереву
Способы получения изображения
Видеонаблюдение для дачи не является самодостаточной системой безопасности. Одной из основных функций, определяющей её эффективность, является оперативность информирования владельца о возникновении чрезвычайной ситуации. Таким образом, вопросы передачи сообщений и удаленного доступа являются наиболее приоритетными.

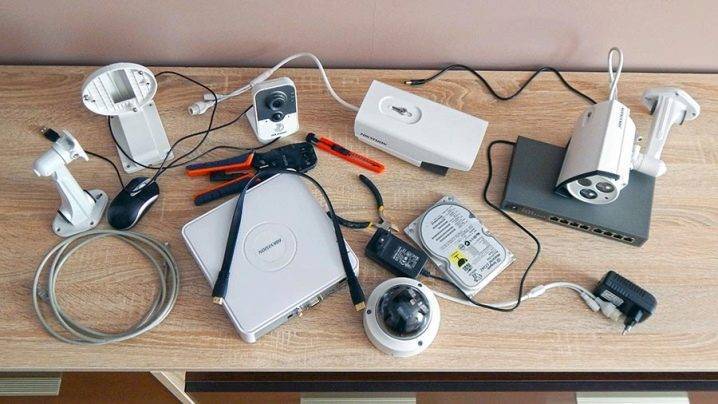

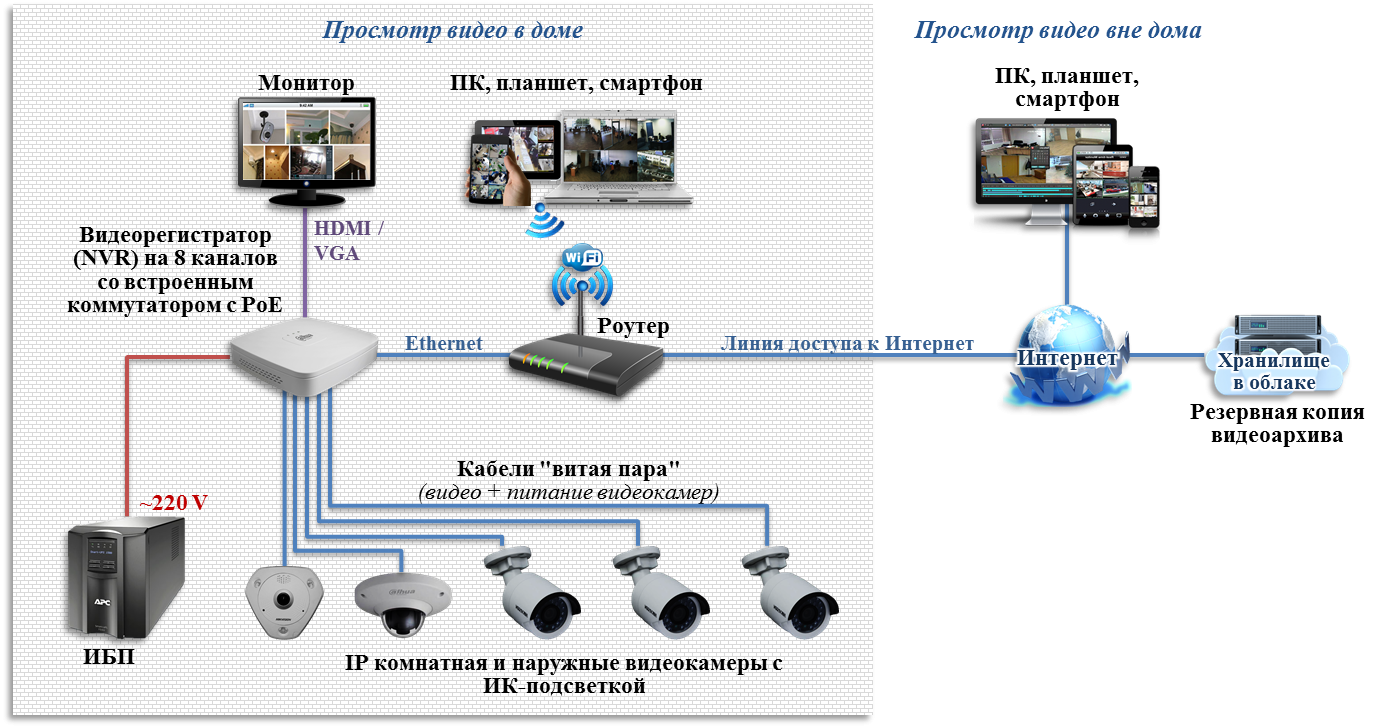

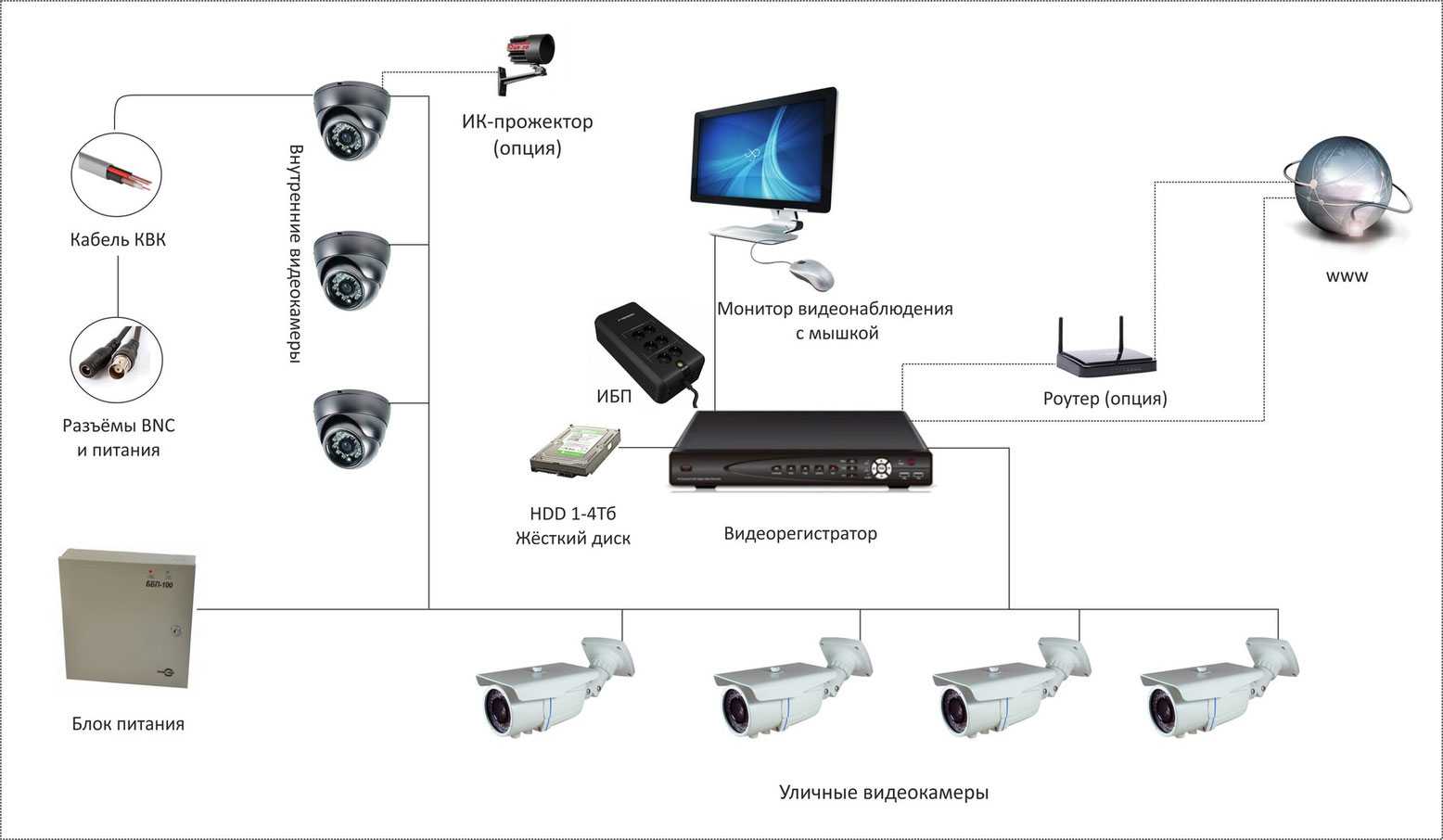

Предположительное комплектация системы видеонаблюдения для дачи ФОТО: securecam.ru
Через интернет

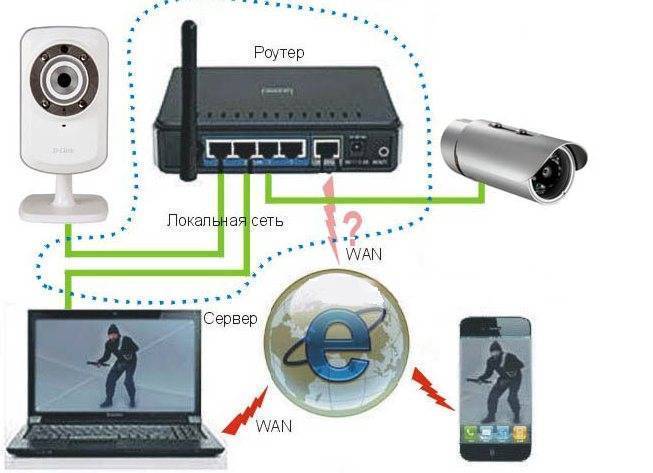

Наличие интернета предоставляю чрезвычайно широкие возможности удаленного контроля системы видеонаблюдения. Внешнее управление может быть реализовано следующими способами:
Связь с одной IP камерой напрямую или через ddns сервис. Настройка происходит следующим образом:
- Камера подключается к ПК к через USB соединение. В окне любого браузера вводится её ip-адрес (указан на коробке или на самой камере);
- В настройках камеры найти поле ip-адрес и изменить значение на адрес, полученный от провайдера (белый ip-адрес стоит довольно дорого) или от одного из DDNS сервисов (специальные сайты, которые можно получить доступ бесплатно или за небольшую плату);
- Обязательно необходимо изменить заводские настройки логина и пароля.
- Теперь со смартфона или ПК можно зайти на IP видеокамеру, указав в адресной строке браузера её ip-адрес.
Рабочий интерфейс DDNS сервиса — страница регистрации камеры ФОТО: markevich.by
Связь через облачный сервис. Многие производители оборудования для систем видеонаблюдения создают собственные облачные сервисы. Какие ресурсы предназначены для автоматического подключения IP камер и используется как виртуальные видеорегистраторы, предоставляя возможность пользователю получать удаленный контроль и хранить видео данные. Как правило, облачные сервисы производителя бесплатные, но предоставляют минимум функциональных возможностей.
Рабочий интерфейс облачного сервиса системы видеонаблюдения ФОТО: habr.com

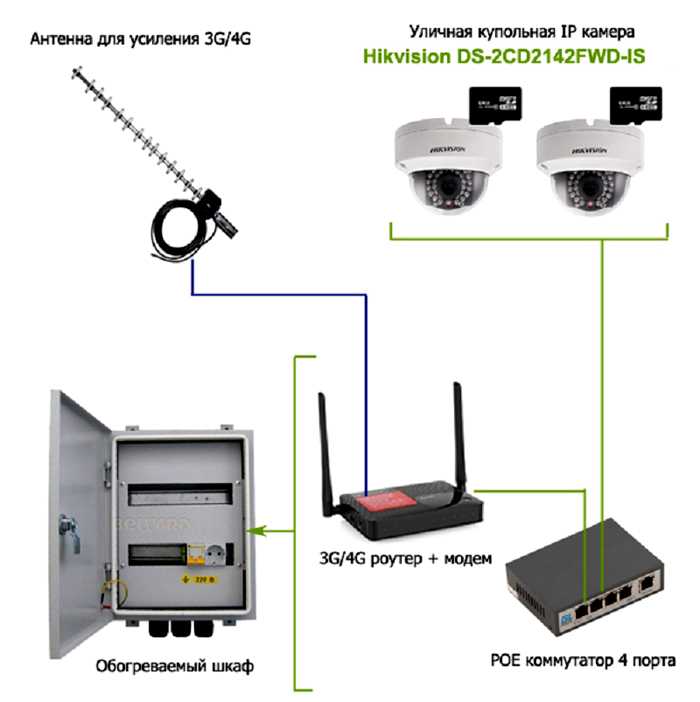

Через GSM модем
В большинстве случаев интернет провайдер не имеет технической возможности для предоставления услуг владельцем дач. Или прокладка кабеля и подключение стоит очень дорого. Выходом из сложившейся ситуации является использование сотовой связи. Специальные GSM-модемы подключаются к видеорегистратору или роутеру. Однако, при этом только предоставляют канал сотовой связи. Оборудование нужно настроить следующим образом:
- Если ip-видеокамер несколько, то для работы с ними необходимо произвести проброс портов. Это действие заключается в присвоении каждой камере уникального, статичного локального IP-адреса. Выполняется через службу (подпрограмму) DHCP.
- Ip-адрес роутера настраивается аналогично, как было описано выше, через выделенный IP адрес или DDNS сервис.
Управление системой видеонаблюдения через смартфон ФОТО: tulskaya.flado.ru
Первые шаги при подключении нового регистратора
Перед тем, как приступить к коммутации видеокамер, следует подготовить к работе регистратор. Для этого нужно снять верхнюю крышку, открутив 4 фиксирующих винта. Под ней окажется свободное пространство с прорезями – они служат для того, чтобы можно было закрепить жёсткий диск. Подключение производится при помощи двух проводов с коннекторами, один из которых отвечает за передачу информации, а второй подаёт питание на винчестер. Перепутать их невозможно. Дело в том, что коннекторы разные и подходят лишь к нужному гнезду жёсткого диска.
Винчестер подключается при помощи двух проводов
Что понадобится
- Оборудование – видеокамеры, аналоговые или цифровые.
- Коммутатор (регистратор) – при наличии в системе более одной камеры.
- Коаксиальный или Ethernet кабель (витая пара).
- Крепежные скобы, дрель.
Выбор типа кабеля зависит не только от устройства камеры, но и от местонахождения источника питания. Для цифровых видеофиксаторов однозначно используется «витая пара», применяющаяся при прокладке линий интернета. В случае же с аналоговыми устройствами рекомендуется использовать коаксиальный (антенный) кабель при установке блока питания непосредственно вблизи точки обзора.
Если блок питания находится возле показывающего устройства, тогда Ethernet кабель. В последнем варианте, всегда можно отключить питание непосредственно из дома, для камеры, находящейся вне помещения.
