Нестандартные конструкции
Зачем для обработки десятка другого плиток делать полноценный вибростанок? Если изготовление своего вибростола нужно не для постоянной работы, то можно обратить внимание на упрощенные конструкции, которые получится собрать в течение часа, а задачу свою выполнят на достаточно высоком уровне. На видео пример работы одной из них:
На видео пример работы одной из них:
По периметру щита можно сделать бортики, чтобы формы с него не слетали, Заливается раствор, формы ставятся на щит и постукиванием молотка вызывается его вибрация, сила которой регулируется в полном смысле этого слова «вручную». Щит, при необходимости, получится прикрутить к покрышкам парой шурупов.
Конструкцию можно усложнить, если в хозяйстве есть электродвигатель. Он прикручивается к щиту, на вал крепится эксцентрик… И молоток можно отложить в строну.
Из перфоратора или ударной дрели
На ребре деревянного щита или листа железа (перпендикулярно поверхности) крепится стальная пластина. На другой конец крепится что-то упругое (тряпки, кусок резины) и все это упирается в стену. К стальной пластине подводится перфоратор и вибрация получается не хуже чем при способе с покрышками.
Вместо сверла можно использовать кусок трубы – толщина подбирается в зависимости от возможностей патрона перфоратора.
Таким нехитрым способом можно быстро сделать вибростол формовочный и для извлечения плитки из форм.
Изготовление тротуарной плитки, а также изделий из бетона, гипса или строительных смесей предусматривает уплотнение рабочего состава. Под воздействием вибрации рабочий раствор заполняет угловые участки формы, приобретает повышенную прочность и необходимую структуру. С целью изготовления бетонных изделий, предназначенных для бытового применения, можно сделать своими руками вибростол. Это недорогое и простое в изготовлении оборудование по эффективности работы не уступает промышленным образцам.
Как сделать вибростол своими руками с горизонтальной вибрацией
Размеры вибростола для плитки
размеры столешницы целесообразно сделать 600х600 или
удлинить одну или обе стороны. Делать их уже – нецелесообразно, т.к. при
вибрировании формы имеют свойство перемещаться и их нужно постоянно «ловить»
или же устанавливать меньше и располагать строго по центру. Слишком узкий стол
снижает производительность вибростола и является довольно неустойчивой
конструкцией.
Примечание. На размеры вибростола влияет и запланированный
объем производства, чем он больше, тем больше должны быть размеры столешницы. В
свою очередь, увеличение габаритов столешницы выдвигает повышенные требования к
материалу ее изготовления, к устойчивости станины и мощности двигателя.
высота вибростола. Рассчитывается исходя из физиологических
параметров человека, который будет работать за столом. При среднем росте
удобной высотой является 900-1000 мм.
Примечание. Определяясь с высотой стола, учтите способ его
установки. Если ноги стола будут укапываться и цементироваться их нужно сделать
длиннее. Если конструкция будет мобильной – такой высоты достаточно.
{banner_link_2}
Инструмент:
- сварочный аппарат;
- дрель;
- болгарка.
Материалы для изготовления стола:
материал для столешницы. В качестве такового можно
использовать фанеру или металл. Фанерная столешница (14 мм) за счет малого веса
позволяет передать большую вибрацию от вибродвигателя, к тому же значительно
снижается уровень шума при работе. Но большинство пользователей отдает
предпочтение металлу, стальному листу толщиной в 5-10 мм, в виду большего
ресурса его использования.
Столешница для вибростола из ДСПСтолешница для вибростола из листовой стали
Примечание. Более тонкий лист следует усилить металлической
трубой или уголком, приварив их по периметру и по центру.
металлический уголок 50х50 мм (136 руб/м.п.). Для окантовки
столешницы. Такой бортик не позволит формовочным емкостям сместиться с
поверхности во время вибрации;
Бортик вибростола из уголкаОграничитель края вибростола из уголка
швеллер для крепления мотора (от 211 руб/м.п.).
Приваривается в центре под столешницей. В нем просверлены отверстия под болты
для крепления мотора;
Швеллер для крепления вибромотораКрепление для вибромотора
металлические трубы для ног опоры – 40х40 при толщине в 2 мм (107 руб/м.п.);
трубы для формирования верхних перекладин – 40х20 при
толщине в 2 мм. (84 руб/м.п.) и нижних перекладин – 20х20 при толщине в 2 мм.
(53 руб/м.п.). Если используется одинаковый размер заготовок, нужно брать более
массивные, т.к. они должны выдерживать вес столешницы и размещенных на ней
форм;
Конструкция рамы вибростола для плиткиРама с опорами для вибростола
металлические пластины для формирования подошвы ног опоры.
Подойдет лист металла толщиной в 2 мм с размерами не менее 50х50;
Устройство каркаса вибростола
пластина для установки электрооборудования;
пружины. Их назначение обеспечить вибрацию. Пружины можно
приобрести на авторазборке. По отзывам пользователей отлично подходят пружины с
мопедов. Устанавливаются пружины по углам стола. При значительной площади
рабочей поверхности устанавливается дополнительная пружина по центру. При этом
изменяется конфигурация опоры и место установки двигателя;
Пружины для вибростолаПружины для вибропресса
К сведению. Стоимость пружины диаметром 53 мм, высотой 113
мм. для скутера составляет 500 руб.
болты для установки на них пружин. Или заготовки трубы,
длиной 50-70 мм и диаметром, превышающим диаметр пружин на 5-10 мм, которые
будут выполнять функцию стакана для пружины;
Стаканы для пружин вибростолаМесто крепления стаканов для пружин вибростола
Примечание. При диаметре стакана существенно превышающем
диаметр пружины будет происходить неравномерная вибрация и износ пружин. А
столешница будет раскачиваться, а не вибрировать.
болты и шайбы (4 шт). Предназначены для крепления двигателя;
электрический кабель достаточного сечения, розетка,
выключатель, автоматический выключатель;
электромотор (вибратор или вибродвигатель для вибростола).
Крепление электромотора для вибростолаЭлектрический двигатель для вибростола
Технология изготовления вибростола
В интернете можно встретить много различных технологий изготовления вибростола. Перед непосредственным проведением работы следует учитывать:
1. Наиболее прочный метод соединения отдельных элементов – применение заклепок. Они могут выдерживать вибрацию без деформации или разрушения.
2. В 99% случаев применяется сварка, т.к. она выдерживает высокую нагрузку.
3. Высота конструкции подбирается в зависимости от роста мастера и других факторов.
Для работы с заклепками требуется специальный инструмент, сварочные аппараты встречаются чаще, но их применение требует наличие специальных навыков.

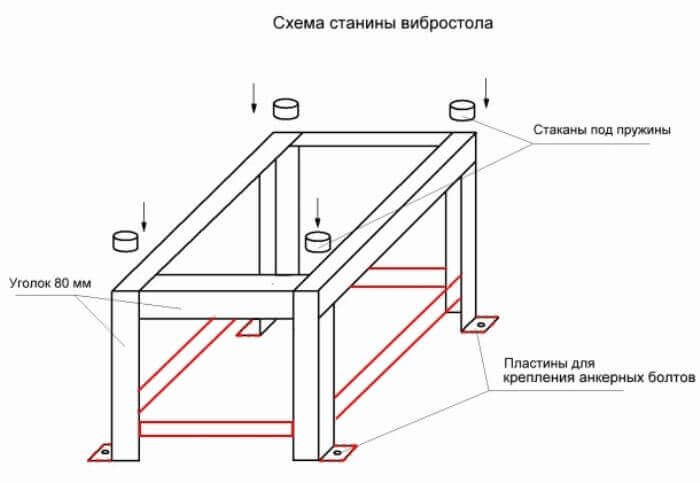

Станина
Конструкция рассматриваемого станка крепится на станине. Для ее производства требуется УШМ с соответствующей насадкой. Сборка проводится следующим образом:
1. Свариваются 2 рамки из уголков.
2. Приваривается 4 стойки к рамкам.
Если нет уголков, то может применяться любой сортамент. Примером можно назвать использование круглой трубы в качестве направляющих пружины.
Виброплатформа
Рабочая поверхность представлена виброплатформой. Она выполняется в виде съемного элемента. Для изготовления требуется:
1. Лист толщиной 2,5 мм и более. Он обходится дорого, но при этом может прослужить в течение длительного периода.
2. Есть возможность использовать плиту ДСП. Этот бюджетный вариант можно быстро заменить при необходимости.
Рама столешницы усиливается в центральной части. Монтаж используемого двигателя проводится в нижней части конструкции. Верхняя плита фиксируется за счет пружин, которые располагаются по всему периметру.
Вибродвигатель
Специальный стол для изготовления тротуарной плитки нельзя собрать без главного узла, в качестве которого выступает двигатель.
В продаже встречается большое количество различных моделей, под них придется самостоятельно собрать эксцентриковый узел. Он создается с учетом мощности двигателя и его размеров.
Заводской вибратор
В некоторых случаях рассматриваемый станок может модернизироваться в циркулярную пилу. Для возможности подобной модернизации устанавливается вибратор ЭВ-98Е. Его особенности следующие:
1. Есть регулировка амплитуды.
2. Питание от сети 220 В.
3. Основная сложность заключается в регулировке электрического привода.
Промышленное устройство может прослужить в течение длительного периода. Кроме этого, оно обладает более высокими эксплуатационными характеристиками.
Самодельный вибропривод
Вибропривод в упрощенном виде представлен изогнутым куском арматуры в тисках, который размещается в электрической дрели. На момент включения кусок арматуры обеспечивает разбалансировку, за счет которой возникает требуемая вибрация. Однако подобный вариант не подходит для длительной эксплуатации, т.к. дрель не сможет прослужить долго. Поэтому проводится создание следующей конструкции:
1. На вал надеваются 1 или 2 блина эксцентрикового типа.
2. При необходимости может быть отрегулирована амплитуда.
Подобный привод сможет прослужить намного дольше
При сборке следует уделить внимание надежности крепления блинов, т.к. возникающая нагрузка может стать причиной их смещения
Детали конструкции, чертежи, материалы и порядок изготовления
Каждый вибростанок для производства блоков имеет примерно одинаковую конструкцию, детали которой лишь немногим отличаются в персональных модификациях. Перед тем, как сделать вибростол своими руками, надо определиться с его размерами. Чертежи подходящей конструкции обычно найти проблематично – лучше взять общую схему или этот рисунок и подогнать ее под свои нужды.
Основные узлы и требуемые для них материалы следующие:
Станина
Представляет собой четыре вертикальные опоры, соединённые сверху и при необходимости усиленные перемычками в нижней части. Должна быть достаточно тяжелой, чтобы удерживать на себе всю конструкцию, плюс, вес формочек с бетоном. Заводской или самодельный вибростанок чаще всего изготавливается из уголков с толщиной металла 5-10 мм.
Столешница
Это идеально ровная поверхность с загнутыми вверх краями, чтобы формы с бетоном не выскакивали из нее во время работы. В зависимости от того, для блоков какого размера и веса нужен вибростол, выбирается толщина столешницы и материал из которого она будет изготовлена. Чаще всего для неё выбирают лист железа толщиной от 3 мм. Если работа планируется с тяжелыми плитками большой формы, то по периметру и во внутренней части столешница может быть усилена металлическими уголками. В зависимости от выбранной конструкции, к столешнице может быть прикреплен вибродвигатель.
Пружины
Обеспечивают необходимую амплитуду движений столешницы относительно неподвижной станины. При правильном расчете массы столешницы, не нуждаются в каком-либо закреплении – просто устанавливаются в специально закрепленные для них стаканы. Хорошие вибростанки получаются если в конструкции использовать пружины от мопедных рессор. Длина подбирается таким образом, чтобы столешница могла вибрировать, но при этом не раскачиваться из стороны в сторону.
Стаканы для фиксации пружин
Выполняются из обрезков металлической трубы размерами немногим большими, чем диаметр пружин. Если внутренний размер подобрать маленький, то пружины будут тяжело сниматься, к примеру, для замены столешницы на расформовочную. При слишком большом диаметре, столешница будет сильно «играть» под воздействием вибрации и весом строительных блоков и может просто слететь со станины. Также хороший результат получается если стаканы находятся внутри пружин.
Вибростол без пружин
Вместо стальных пружин без ущерба для качества конструкции возможно использование веревок, цепей или плотных жгутов. В таком случае столешница делается несколько шире станины и крепится к ней ременным амортизатором. Для этого вместо стаканов к углам поверхности столешницы привариваются направляющие, соединенные ремнями со станиной, как показано на схеме.
Вибро-блок
В зависимости от выбранной конструкции вибростола может состоять из одного или двух элементов.
- Если в наличии есть вибродвигатель заводского изготовления, то он устанавливается непосредственно на поверхность столешницы. Такой двигатель имеет специфическую конструкцию – с обеих сторон на его вал насажены эксцентрики. Они сделаны в виде двух полукругов, которые могут смещаться относительно друг друга, чем можно регулировать силу вибрации. Заводской вибродвигатель специально сконструирован для работы в условиях постоянной вибрации, поэтому размещение на столешнице ему не опасно.
- Когда двигатель подбирается обыкновенный, например, со стиральной машинки, то его надо модернизировать с помощью самостоятельно изготовленных эксцентриков, для чего к валу привариваются болты, а силу вибрации можно регулировать, гайками закручивая их ближе или дальше от центра. Если двигатель планируется использовать еще и в другом месте, то лучше закрепить эксцентрик на валу хомутовым соединением. Минус такого решения в том, что в этом случае двигатель постоянно подвергается воздействию вибрации и есть риск его преждевременного выхода из строя.
- Использования отдельного эксцентрика. В этом случае также применяется стандартный электродвигатель, но крепится он на станине. К поверхности вибростола крепится вал со смещенным центром тяжести, соединенный с двигателем ременной передачей. Это решение защищает двигатель от вибрации, но требует тщательной калибровки эксцентриков, что зачастую делается методом подбора.
Все эти конструкции позволяют получить приемлемый результат работы устройства – выбор между ними производится исходя из того, какой нужный материал есть в наличии. Мощность двигателя у заводских вибростолов находится в диапазоне 0,75-2,2 кВт. Для самодельного подбирается экспериментальным путем. Следующая схема это примерные чертежи самодельного вибростола, на которые можно ориентироваться при изготовлении.
Пошаговая инструкция для изготовления вибростола с горизонтальной вибрацией
Первое, на что стоит обратить внимание перед началом работ – размер столешницы. Считается, что минимальный размер поверхности должен быть 600х600, так как при более узких сторонах, формы будут падать в процессе движения
Кроме того, узкая конструкция будет обладать меньшей устойчивостью
Кроме того, узкая конструкция будет обладать меньшей устойчивостью.
Во многом размер вибростола определяется необходимым объемом производства. Можно сказать, что здесь есть прямая зависимость – чем больше элементов должно быть изготовлено за один раз, тем больше должна быть площадь столешницы. Естественно, что для большого вибропресса потребуется более мощный двигатель, а материалы, из которых будет собрана конструкция, должны быть очень прочными.
Основание вибростола и крепление дебалансов
Что же касается высоты вибростола, то здесь все зависит от индивидуальных данных человека, которому предстоит работать за ним. Стандартной высотой, оптимально подходящей для человека среднего роста, считается 90-100 см.
Материалы и инструменты, необходимые для сборки вибростола: цены и характеристики
Для того чтобы самостоятельно собрать конструкцию, потребуются болгарка, сварочный аппарат, дрель, а также умение с ними обращаться. Рассмотрим список необходимых материалов, которые вполне можно найти среди поручных материалов.
Пример реализации вибрационного стола для изготовления тротуарной плитки с расформовочной насадкой
Для столешницы можно использовать фанеру или лист металла подходящего размера. При этом лист фанеры должен быть толщиной 14 мм. Это позволит передать большее количества вибрации за счет небольшой толщины, но при этом обеспечить необходимую прочность конструкции. Кроме того, таким образом можно существенно снизить уровень шума при работе устройства. Если же используется металлический лист, то его толщина должна быть в пределах 5-10 мм.
Стоимость листа фанеры нужной толщины, сделанной из березового шпона, составит порядка 650 рублей при стандартном размере 1525×1525 мм. А вот лист горячекатаного металла толщиной 5 мм обойдется дороже, около 1000 рублей.
Дебалансы используются для возбуждения колебаний в вибрационном механизме вибростола
Металлические уголки размером 50×50 мм. Они потребуются для создания окантовки столешницы и в процессе эксплуатации вибростола не позволят формам для производства тротуарной плитки смещаться с поверхности в результате воздействия вибрации. Их стоимость составит порядка 140 рублей на 1 м.п.
Швеллер для крепления мотора (около 210 руб/м.п.). Его нужно будет приварить по центру обратной стороны столешницы, заранее просверлив отверстия, которые будут использованы для болтов, удерживающих мотор.
Металлические трубы для ног стола. Обычно для этой цели используются элементы толщиной 2 мм и размером 40×40. Цена составит 107 рублей за 1 м.п.
Надежность креплений всех элементов вибростола обеспечивает корректную работу устройства, качество произведенной продукции и длительность срока эксплуатации
Трубы для формирования верхней и нижней частей каркаса. Поскольку основная нагрузка будет приходиться именно на эти элементы, стоит выбирать довольно прочный материал – 40×20 и толщиной 2 мм для верхней части и как минимум 20×20 такой же толщины для низа. Стоимость составит 84 руб/м.п. и 53 руб/м.п. соответственно.
Пластины из металла, которые будут использованы как подошва для опорных ног. Для этого подойдут куски металла размером не менее 50×50 и толщиной 2 мм.
Также понадобится пластина для установки электрооборудования и пружины, которые и призваны обеспечивать вибрацию. Приобрести эти элементы вполне возможно на авторазборке. Многочисленные отзывы свидетельствую о том, что идеальный вариант – использование пружин с мопедов, стоимость которых при высоте 113 мм и диаметре 54 мм будет около 500 рублей. Их устанавливают в углах стола, а при большой площади поверхности еще одну дополнительно монтируют по центру.
Вибростол для изготовления тротуарной плитки можно изготовить из подручных материалов без значительных финансовых вложений
Конструкция вибропресса для тротуарной плитки (устройство)
Рабочая поверхность закреплена на станине посредством
использования системы пружин (для горизонтальной вибрации) или подвесов (для
вертикальной). Столешница приводится в движение электродвигателем, расчетной
мощности с эксцентриком на валу. Задача эксцентрика смещать центр тяжести
двигателя для обеспечения нужной вибрации.

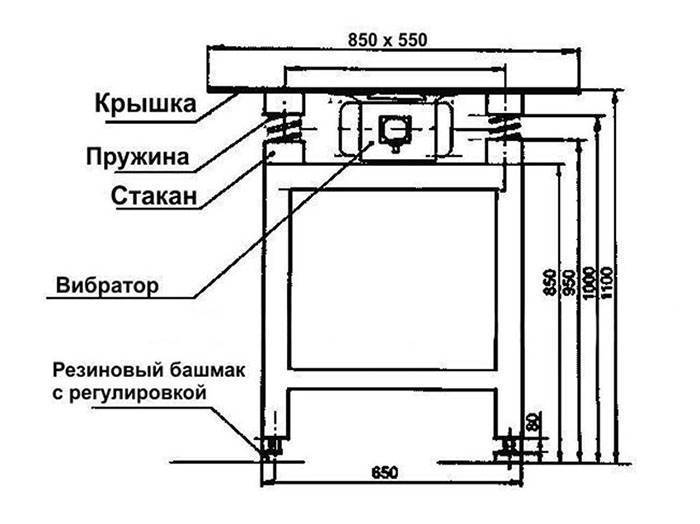

Эскиз вибростола показан на рисунке.

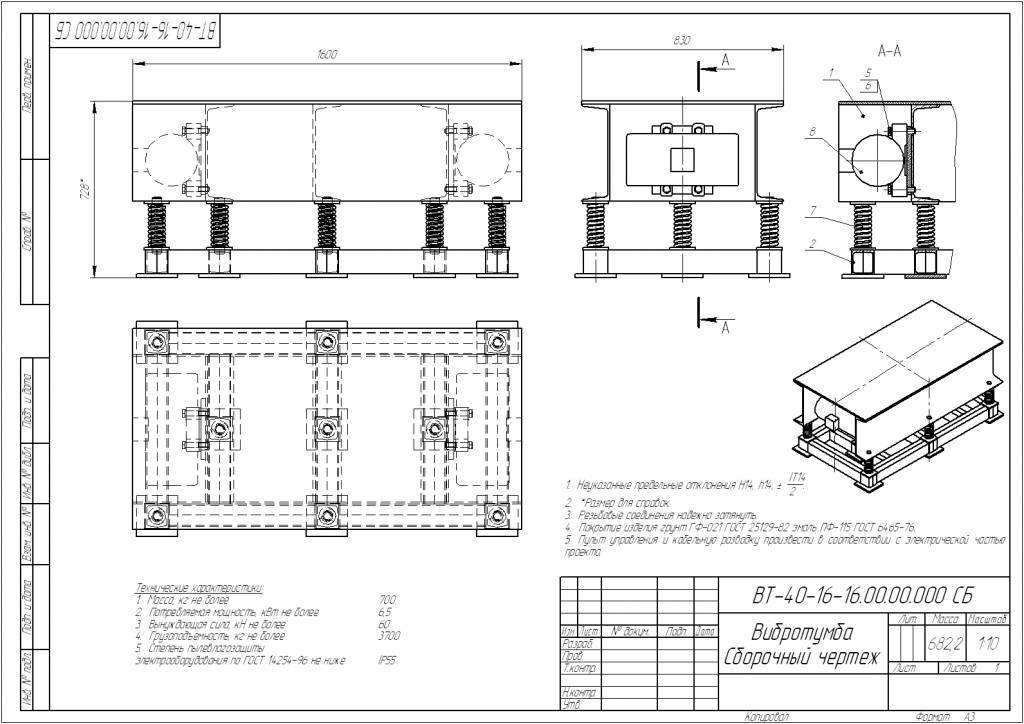

Чертеж вибростола для плитки
Несмотря на то, что эскиз дает общее представление о
принципе функционирования вибростола, для того чтобы изготовить вибропресс
своими руками эскизом не обойтись, нужен полноценный чертеж.
1. Для новичков. Простая конструкция вибропресса позволяет
выполнить формовку изделия, она более проста в изготовлении и обслуживании.

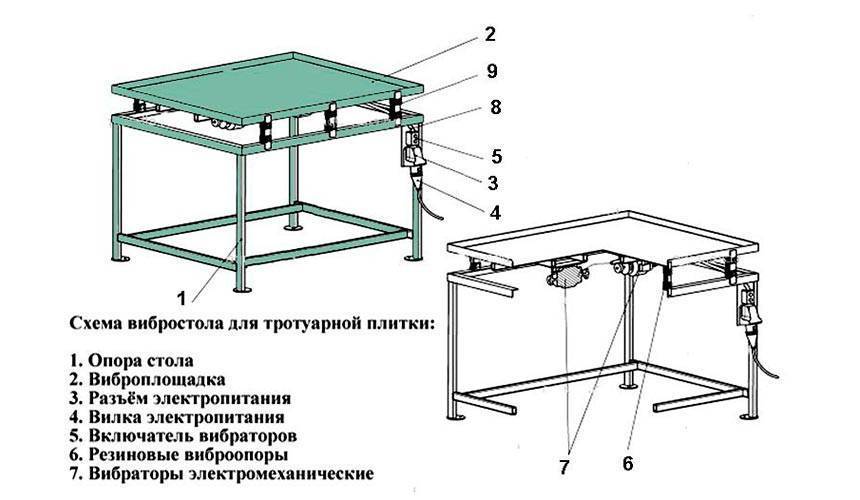

Чертеж простого вибростола для плиткиКонструкция простого вибростола для плитки
В принципе, можно добавить любые функции данному вибростолу,
главное правильно рассчитать мощность двигателя и параметры конструкции.
Например, можно совместить его с просеивателем для песка.
2. Для мастеров – конструкция два в одном – вибропресс и
просеиватель для песка. Удобно тем, что позволяет получить компоненты нужной
фракции.

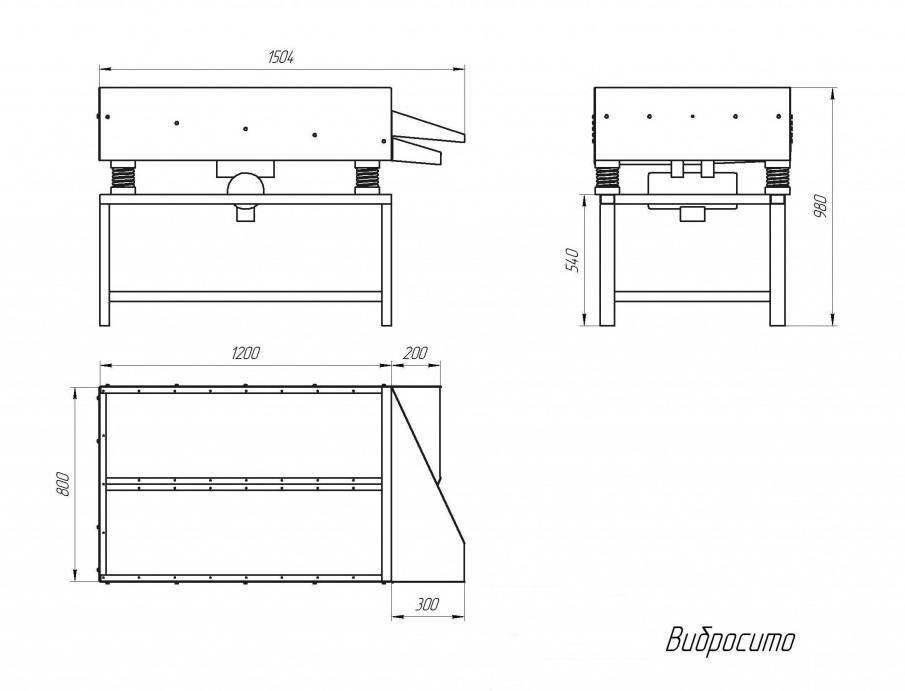

Схема вибростола и просеивателя пескаКонструкция вибростола и просеивателя песка
Как подобрать подходящий двигатель
Площадь стола выбирается исходя из мощности двигателя, которая не должна быть слишком велика. Обычно достаточно бывает мощности до 1 кВт
. Под такой двигатель подходит стол размерами 1500 на 800 мм.
Размеры даны примерные, так как не учитывается масса стола и частота вращения вала двигателя. В целом, заботиться надо не столько о мощности, сколько о состоянии подшипников или втулок.
На них приходится вся нагрузка, и для обеспечения долговременной работы надо выбирать мотор с надежными подшипниками. В случае необходимости, если это допускает конструкция, можно доработать двигатель
, убрав втулки и заменив их на усиленные подшипники.
Если планируется установка эксцентрика прямо на вал двигателя, такая процедура намного продлит работоспособность мотора.
Стационарный вибростол для тротуарной плитки своими руками
Сборка модели осуществляется в соответствии с приведенной выше схемой. Размеры можно взять из предлагаемого чертежа (приблизительные).
Необходимые материалы
Учитывая большую нагрузку на конструкцию, материалы, из которых изготовлен поворотный стол, должны быть надежными и иметь хороший запас прочности.
- Круглые (1,5-2 дюйма в диаметре) или квадратные (40×40 мм или больше) трубки для ножек. Толщина стенки 1,5 мм,
- все виды профилей — уголки, швеллеры, трубы — для продольных рамных балок. Используется материал с толщиной стенки не менее 1,5 мм, углом канала или фланца 25 мм и сечением трубы 20 мм,
- Листовой металл 1,5…2 мм для нижних частей ножек рамы. Размер должен быть в два или три раза больше максимального размера секции ноги,
- Листовой металл толщиной 8…10 мм для столешницы и краев. Бамперы могут быть изготовлены из квадратных или прямоугольных труб с шириной полки не менее 20 мм,
- Квадратная или прямоугольная труба (40×20 мм или 40×40 мм) для каркаса столешницы,
- Канал для кронштейна двигателя №8 и больше,
- Болты и гайки для крепления амортизатора, M12 или более. Для лучшей фиксации стоит добавить резиновые вставки,
- Амортизаторы (стальные пружины) в количестве 4…6 или более. Удобно использовать пружины от мопеда или автомобиля, разрезанные на две части,
- Электродвигатель 220 В с дебалансом, например, IV-98 или IV-99. В противном случае необходимо балластировать вес столешницы.
Вам также понадобится следующее оборудование, инструменты и приспособления:
- шлифовальная машина с отрезным кругом по металлу,
- дрель с металлическими сверлами,
- сварщик. Его мощность должна быть достаточной для сварки выбранной максимальной толщины листа/профиля,
- Электроды 3 мм или сварочный пруток 0,8 мм для полуавтомата
- Измерительная лента и карандаш/маркер для разметки.
Важно: Выбор профиля должен основываться на предполагаемой мощности и размере сварочного стола. Предлагаемые параметры соответствуют (приблизительно) размерам стола, указанным на чертеже
Ножки стола не должны быть зацементированы, так как постоянные вибрации приводят к быстрому расшатыванию и разрушению композиции. Утоптанная поверхность из смеси мелкого гравия и песка является хорошим основанием для вибростола.
Последовательность выполнения работ
Процедура может варьироваться в зависимости от предпочтений сварщика и выбранной модели, например, в соответствии с рекомендациями автора видео.
Однако последовательность обычно следующая:
- силовую раму панели. Ноги соединяются вверху и внизу длинной и короткой сторон продольными балками, не доходя до низа ноги на 10 — 15 см. Нижние стороны ножек можно сразу же сварить. Для тяжелых вибраторов рекомендуется усилить конструкцию угловыми брусьями или обрешеткой. Обязательно проверьте высоту опор и высоту верхнего уровня рамы! В противном случае раствор будет неравномерно распределен в обрешетке и вытечет,
- Установите амортизаторы и приварите широкую полосу листового металла для крепления мешалки и источника питания. Также можно установить эти элементы на ножку стола, если она имеет достаточное сечение. Чтобы установить пружины, просверлите отверстия в углах рамы и вварите в них болты или дюбели. Пружины лучше всего фиксировать цилиндрическими крышками с винтами/штифтами, изготовленными из толстой резиновой трубки. Эти насадки должны быть вставлены в пружину с небольшим проколом изнутри,
- Соберите верстак. На фотографии ниже показана уже собранная деталь, перевернутая вверх ногами. Рама из профилированной трубы по краям обеспечивает необходимую жесткость скамьи, а швеллерные рамы в середине используются для крепления вибратора. По углам рамы скамьи приварены гайки для крепления амортизаторов,
- Установите вибрационный двигатель. Он прикручивается к направляющим рельсам болтами не менее M12. Резьбовые крепежные элементы должны быть закреплены так, чтобы они не могли ослабнуть из-за вибрации (пружинные шайбы, гайки),
- собрать конструкцию. При установке совместите свободный конец амортизаторов с гайками, приваренными к нижней стороне столешницы. Если использование штифтов/гаек кажется непрактичным, нижний конец пружины можно приварить к раме привода, а верхний — к основанию стола,
- Наконец, установите плинтус на край верстака (приварите уголок или полосу высотой не менее 20 мм) и покрасьте все изделие средством против ржавчины, желательно в два или три слоя.
