Дефлекторы для вентиляции: изготовление, устройство, расчет турбодефлектора

Разновидности и устройство дефлекторов

По конструктивным особенностям дефлекторы можно разделить на несколько видов:

1. Поворотные конструкции в виде сачка или капюшона, который закреплен на специальном стержне. Когда ветровой желоб начинает вращаться, возникает турбулентность, и тяга в вентиляционном канале увеличивается.
2. Модель Цаги — это устройство открытого типа, монтируемое снаружи или внутри трубы. Усиление тяги происходит посредством теплового и воздушного напора.
3. «Волпер».
4. Решения Хонженкова — модель открытого типа, похожая на тарелку. Вокруг воздуховода расположена дополнительная стенка.
5. Устройства, работающие по принципу Григоровича. Внешне они похожи на тарелку, внутри которой установлено несколько пар зонтиков.
6. Модели в форме звезды.

Форма внешнего стакана расширяется книзу, а нижняя деталь полностью ровная. Детали надевают друг на друга, а сверху устанавливают крышку на стойках. При этом диаметр крышки имеет больший размер, чем выходное отверстие. Это защищает систему от попадания внутрь осадков.

Принцип действия

Все модели дефлекторов работают по простому принципу:

1. Газы подсасываются через отверстие в форме кольца, которое находится внизу конструкции. Ветровой поток в это время движется на дымоход сверху вниз.
2. Когда движение ветра идет в обратном направлении, газ подсасывается через отверстие, расположенное в верхней части.
3. При горизонтальном направлении ветрового потока газ подсасывается за счет 2 отверстий в форме кольца.

Устранить этот недостаток помог зонтик, созданный в форме конусов, соединенных в основании. Потоки воздуха и дыма отражаются, рассекаются, а затем выводятся наружу нижним зонтиком.

Рекомендуем ознакомиться:  Как установить вентиляционную решетку своими руками

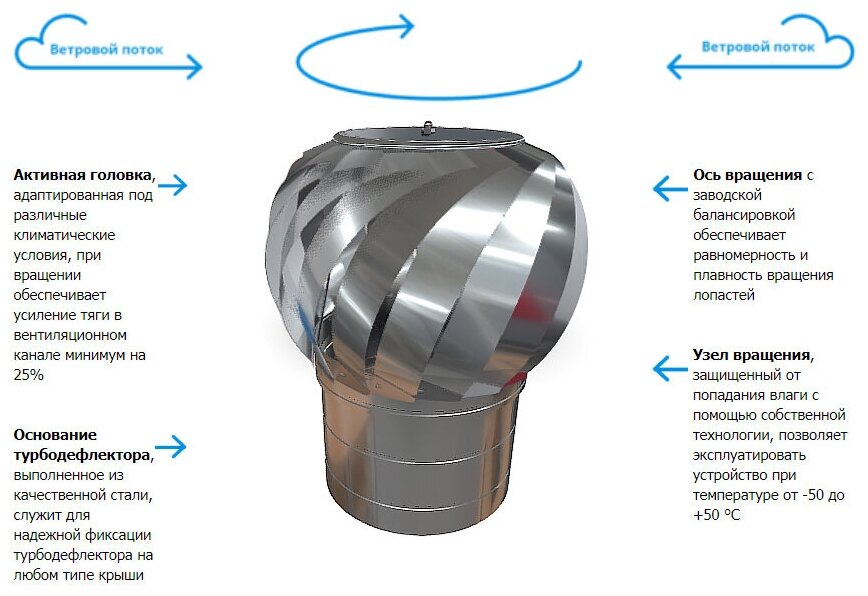

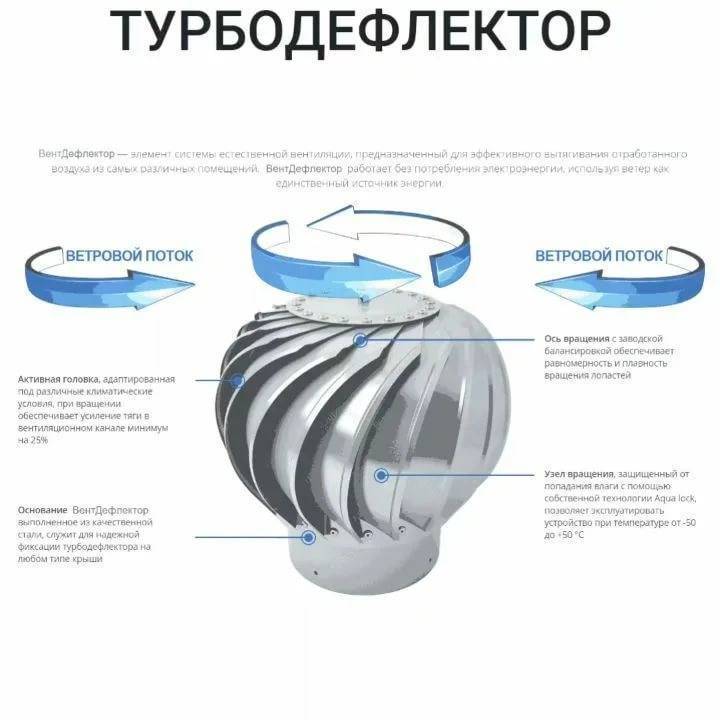

Роторные турбины

Производительность роторных турбин выше на 25%, чем у других устройств, поэтому они являются самыми популярными. Вентиляция без электричества с роторным турбодефлектором делает его экономически выгодным:

1. Эта модель работает под воздействием ветра и всегда кружится в одном направлении.
2. Воздух начинает активно циркулировать, когда через головку турбины внутри вентиляционной трубы происходит разрежение.
3. Также конструкция защищает устье трубы от снега и дождя.

Вращающийся ротационный

Вращающиеся ротационные изделия — это те же роторные крышные дефлекторы, только более сложной конструкции. Они дополнительно оснащены вытяжным вентилятором.

На конце изделия установлены насадки с крыльчаткой, благодаря которым увеличивается производительность. На вертикальной оси расположена вращающаяся головка и крыльчатка.

Головка оснащена двумя закрытыми подшипниками, а крыльчатка обеспечивает подачу воздуха по каналам вытяжки. Головка прибора вращается непрерывно, вне зависимости от направления воздушного потока.

Модель выполнена из нержавеющей стали более 0,4 мм толщиной или алюминия. Подходит для всех типов дымоходов и вытяжных труб.

Модель Григоровича

Устройство Григоровича считается наилучшим вариантом, так как позволяет работать в течение года без электроснабжения. Для изготовления понадобится:

• оцинкованная или нержавеющая листовая сталь;
• чертежный инструмент;
• гайки, болты и хомуты для фиксации;
• электрическая дрель;
• картон, циркуль, линейка;
• ножницы.

Части устройства вырезают из картона, придерживаясь чертежа и основных размеров. Картонные заготовки прикладывают к стальному листу, обводят карандашом и вырезают ножницами, предназначенными для резки металла. Чтобы закрепить детали, все края загибают на 0,5 см, затем отбивают молотком. При этом их толщина сократится в несколько раз. В деталях проделывают 3 отверстия. Должен сформироваться цилиндр и зонт в виде конуса. Колпак и диффузор соединяются с помощью полос.

Рекомендуем ознакомиться:  Пластиковые вентиляционные трубы для вытяжки на кухне

Дефлекторы цаги своими руками

Не редко замечаешь, что на том или ином дымоходе есть некий металлический оконечник. Это дефлектор.

По своей сути дефлектор цаги не что иное, как обычная металлическая труба, на которую одет такой же металлический зонт. В свою очередь сама труба одета на дымоход. А вот с какой целью это делается, рассмотрим чуть ниже.

Предназначение

Итак, дефлектор цаги предназначен для увеличения тяги дымоходной или вентиляционной системы. Принцип действия его следующий: из законов физики известно, что более нагретый воздух легче, чем холодный. Если воздух нагревается снизу, то сверху на него начинает давить непрогретый, так как его масса больше, соответственно, теплый поток поднимается вверх. На этом основана обычная дымоходная система, то есть дым, как более нагретый воздух, самотеком поднимается вверх. Однако ему препятствует более холодный воздух, так как дымоход является замкнутой системой. Так вот, чтобы уменьшить это давление холодного воздуха, то есть снизить противодействие, устанавливается дефлектор, который рассекает воздушный поток, устанавливая тем самым над дымоходной или вентиляционной трубой область низкого давления (область разряжения). Это, естественно, усиливает тягу.

Усиление тяги способствует тому, что кпд того устройства, которое лежит в основе, например, если мы рассматриваем дымоход, то это может быть печь, увеличивается на 20 процентов. Это означает, что процесс горения будет гораздо лучшим без использования дополнительного количества горючих веществ.

Из всего этого можно сделать вывод, что дефлектор цаги предназначен только для увеличения тяги. Однако есть особая группа подобных устройств. Речь идет о ротационных изделиях. Суть их заключается в том, что центральная часть вращается, что создает еще большую разреженность воздуха вокруг, соответственно, и тяга увеличивается.

Такие дефлекторы служат еще и для принудительной вентиляции, отвода газов и паров из помещения.

Применение

Итак, стоит немного подробнее остановиться на сферах применения дефлекторов цаги:

• Как уже было сказано, это усиление вытяжки;
• Предотвращение появления такого эффекта, как обратная тяга, то есть когда давление внешнего воздуха становится намного больше и дым вместе с ним поступает обратно внутрь по дымоходу;
• Защита дымохода или системы вентиляции от попадания в нее атмосферных осадков.

Конструкция изделия

Если планируется сделать дефлектор цаги своими руками, то не лишним будет рассмотреть его конструкцию, то есть установить все отдельные части, из которых он состоит:

• Нижний цилиндр или патрубок. Он будет крепиться к окончанию воздуховода вентиляционной системы или окончанию трубы дымоходного канала;
• Диффузор. Эта часть представлена расширенным конусом, который идет от патрубка к верхней части изделия;
• Патрубок или обечайка. Это внешняя часть устройства;
• Колпак или верхний конус. Та часть, которая крепится сверху всей конструкции и защищает вентиляционную или дымоходную системы от попадания в них осадков;
• Ножки для крепления колпака;
• Кронштейны для крепления всего устройства.

Схема дефлектора цаги

Сразу надо сказать, что все эти элементы изготавливаются своими руками из оцинкованной жести или нержавеющей стали. Эти материалы можно найти в листовом виде во всех строительных магазинах.

Самостоятельное изготовление

Итак, чтобы своими руками сделать дефлектор цаги необходимо заранее произвести его расчет.

Для этого следует знать некоторые технические характеристики, которыми могут обладать подобные устройства:

• Форма дефлектора;
• Материал изготовления;
• Размеры дефлектора;
• Его тип.

Поскольку с типом мы определились – это устройство цаги, описанной выше конструкции, остается определиться со всеми остальными параметрами будущего дефлектора, сделанного своими руками.

Итак, начинается расчет с установления нужной формы. Здесь все просто. Форма дефлектора напрямую зависит от формы той трубы, на которую его изготавливают.

Дальше определяемся с материалом. Тут тоже все должно быть понятно, так как оптимальные материалы для работы своими руками были предложены выше.

Следующим шагом необходимо определить размеры дефлектора. Они, как и форма, напрямую зависят от размеров дымохода или трубы вентиляционной системы.

Чтобы упростить расчет, из таблицы можно взять все нужные размеры:

Выполнение расчета и чертежей дефлектора ЦАГИ

Чтобы изготовить дефлектор ЦАГИ своими руками, нужно предварительно его рассчитать и выполнить чертежи. Задача эта значительно облегчается легкодоступными чертежами в интернет-сети и возможностью проведения расчетов с помощью специальной литературы, таблиц, онлайн-калькуляторов.

Подбор или самостоятельное выполнение устройства определяется сечением и формой воздушного отвода.

При чаще всего встречающейся круглой форме для расчета дефлектора ЦАГИ требуется учет:

• величины внутреннего диаметра оголовка канала, совпадающей с величиной сечения диффузора в узкой его части, то есть, наименьшей;
• диаметра канала, в котором изменяются характеристики потока рабочей среды;
• высоты и диаметра кольца;
• ширины зонта (верхнего защитного колпака);
• формы самого устройства, которая должна совпадать с формой выходного патрубка воздушного отвода;
• материалов, которые будут использованы для изготовления.

На схеме нанесены (сверху вниз) расчетные соотношения для:

• диаметра кольца;
• ширины зонта;
• диффузора в широкой части;
• высоты кольца;
• расстояния от диффузора (узкая часть) до кольца (нижняя граница);
• внутреннего диаметра оголовка и диффузора в узкой части.

Первый этап изготовления дефлектора — разметка будущих деталей на листе металла

С высотой диффузора определяются, сложив высоту кольца с расстоянием между узкой частью диффузора и нижней границей кольца. Тщательно проведя необходимые расчеты и разобравшись с чертежом дефлектора ЦАГИ, можно непосредственно приступать к изготовлению устройства.

Правила выбора и монтаж своими руками

Для монтажа турбодефлектора не нужно обладать специальными навыками и техникой. Благодаря малому весу и надёжной конструкции его легко может установить один человек. Среднее время монтажа составляет не более двух часов. Установку устройства проводят на самой высокой точке крыши и вдоль конька (на расстоянии от 4 до 6 м до следующего дефлектора). Если поставить турбину высоко, то это исключит вероятность попадания внутрь вентиляционного канала снега, при образовании возле неё наносов. В воздуховодах можно использовать задвижки для регулирования вентиляции.

При установке ротационной турбины на дымовую трубу, следует учесть, что температура в ней не должна быть более +100°C. Для систем с высокими температурами необходимо использовать высокотемпературные насадки.

Схема установки дефлектора на часть вентиляционных каналов с переходомРекомендация! Производителей, которые утверждают что их продукция самая лучшая, крайне много. Но перед тем как купить турбодефлектор, следует внимательно изучить рынок, и выбрать то устройство, которое имеет сертификаты проверок на качество и безопасность, а также гарантийный срок и длительный срок эксплуатации.

Сделать турбодефлектор можно и своими руками, но по сравнению с более простыми неподвижными моделями этот займёт больше времени, и потребуется вырезать множество одинаковых лепестков. Также важны точные расчёты и чертёж. Перед тем как приступить к нарезке металла, рекомендуется сделать выкройки из картона.

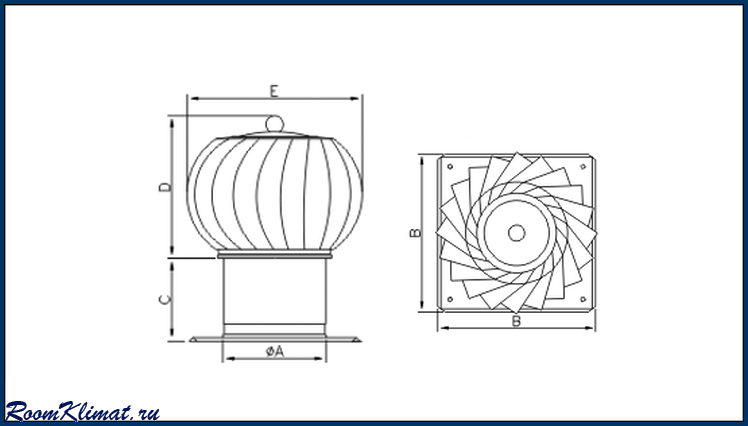

Как рассчитать производительность турбодефлектора

Обычно турбодефлектор просто ставят на вывод вентиляционной или дымовой трубы безо всяких дополнительных анализов потока, а для расчета производительности турбодефлектора используют базовое значение. Эта величина указывается производителем в маркировке турбомашины, например, наиболее популярная модель ТД 400 по паспорту имеет производительность 400 м3/ч при базовой скорости ветра 2 м/с.

Для расчета требуемого количества штук турбодефлекторов достаточно взять требуемую кратность воздухообмена в помещении и умножить коэффициент на объем комнаты. Далее полученную величину в кубометрах воздуха делят на базовую производительность турбонасадки, получают число устройств.

Делаем ротационный дефлектор своими руками

Приборы такого вида наиболее сложны для изготовления, поэтому чертежи на них желательно разрабатывать самостоятельно. А для изготовления изделия в натуральном виде нужно владеть навыками выполнения слесарных работ хотя бы на среднем уровне.

Одним из сложных элементов конструкции роторного вытяжного дефлектора являются ламели – пластинчатые детали, на которых и производится воздействие ветрового потока. Их необходимо изготовить совершенно одинаковыми, чтобы избежать разбалансированности всего узла при вращении.

Размеры и форму ламелей необходимо предварительно отработать на макете из картона. Нужное их количество нарезается и, с использованием скобочника и клея собирается в макет. Его рекомендуется установить на вертикальную ось и испытать в рабочем положении, используя вентилятор или пылесос.

При этом нужно контролировать балансировку и работоспособность устройства. Результатом этой работы должна быть отработка формы ламелей и их эффективности. Но главная задача – сделать расчет истинных размеров основания оголовка в зависимости от размера и формы воздуховода.

Как известно основанием для установки роторного вентилятора является наружная часть вытяжной трубы.

Но для мастеров есть и хорошие предпосылки. Нет необходимости возиться со сложной шарообразной формой такого прибора. В свое время на флоте, где вентиляция внутренних помещений является одним из важнейших факторов, в массовом порядке использовались такие приборы, но с цилиндрическим ротором. Такая форма позволяет без особого труда изготовить качественную вращающуюся часть.

Порядок изготовления роторного вентилятора может выглядеть следующим образом:

1. Изготовить опорные диски для ротора цилиндрической формы. Верхний из них выполняется в виде диска с отверстием под ось по центру, нижний – в виде кольца.
2. Нарезать из металлической полосы прямоугольные ламели определенных размеров.
3. Закрепить их между двумя деталями. Способ фиксации зависит от материала, использованного для изготовления ротора. Это может быть сварка для стальных деталей и заклепки для элементов конструкции из цветных металлов.
4. В процессе сборки нужно предусмотреть установку несущей оси. Сложность может представлять изготовление посадочных мест на ней для установки подшипников, поскольку их применение для быстро вращающейся массивной детали (ротора) представляется обязательным.
5. Изготовить посадочную платформу, соединяющую ротор и трубу воздуховода. Ее форма зависит от формы наружной части и предусматривает крепление для подшипника по оси.

Сложность исполнения  заключается в необходимости изготовления токарных деталей – оси и корпусов подшипников. В домашнем хозяйстве токарного оборудования, как правило, нет.  Изготовление вручную хлопотно и не дает гарантии качества. Остается один выход – найти исполнителя и заказать детали на стороне.

Виды дефлекторов

Подбирая вентиляционный дефлектор, можно растеряться от разнообразия.

Наиболее распространенные сегодня виды дефлекторов вентиляции:

• ЦАГИ;
• Григоровича;
• в форме звезды «Шенард»;
• ASTATO открытый;
• шарообразный «Волпер»;
• Н-образный.

Пластиковые вентиляционные дефлекторы используются редко, так как они недолговечны и хрупки. Разрешается установка пластиковых дефлекторов на вентиляцию подвалов, цокольных этажей. Широко используются пластиковые дефлекторы только как автомобильные аксессуары.

Некоторые потребители ошибочно называют распределяющие устройства для вентиляции натяжных потолков дефлекторами. Вентиляционные дефлекторы устанавливаются только на концы вытяжных каналов. Вентиляция вытяжных потолков обеспечивается диффузорами и анемостатами, через которые воздух равномерно и в нужных количествах проникает в помещение.

Дефлектор ASTATO

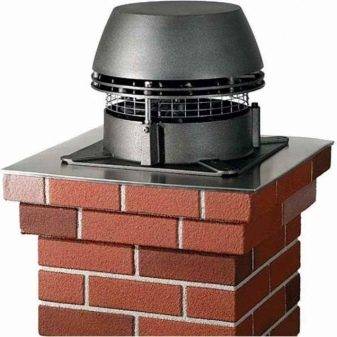

Модель вращающегося вентиляционного дефлектора, которая использует и механическую, и ветровую тягу. При достаточной силе ветра двигатель выключается и ASTATO работает по принципу дефлектора вытяжной вентиляции. В штиль запускается электродвигатель, никак не влияющий на аэродинамику в системе вентиляции, но обеспечивающий достаточное разрежение (не более 35 Па).

Электродвигатель очень экономичен, включается он по сигналу датчика, измеряющего давление на выходе вентканала. В принципе большую часть года дефлектор вентиляции работает на ветровой тяге. В устройство дефлектора вентиляции ASTATO входят датчик давления и реле времени, которые автоматически запускают и выключают двигатель. При желании это можно делать вручную.

Статический дефлектор с эжектирующим вентилятором

Статический дефлектор с эжектирующим осевым вентилятором

Частично вращающийся дефлектор вентиляции – это новинка, которая очень успешно работает уже несколько лет. На выходы вентканалов устанавливаются дефлекторы ДС, чуть ниже располагаются низконапорные вентиляторы с пониженной шумоотдачей. Вентиляторы запускаются датчиком давления. Стакан выполнен из оцинкованной стали с термоизоляцией. К нему подведены воздуховоды с шумоизоляцией, дренаж. Вся конструкция прикрывается снизу навесным потолком.

Дефлектор-флюгер

Устройство относится к категории активных вентиляционных дефлекторов. Его вращает сила движущихся потоков воздуха. Вращаются корпус с крышками за счет подшипникового модуля. Во время движения между козырьками, ветер формирует зону пониженного давления. Преимущество этого вида вентиляционного дефлектора в возможности «подстроиться» под любое направление ветра и хорошей защите дымохода от ветра. Недостаток вращающегося дефлектора вентиляции в необходимости смазывать подшипники и следить за их состоянием. В сильные морозы флюгер обмерзает и плохо выполняет свою функцию.

Ротационная турбина

В тихую погоду турбодефлектор для вентиляции в виде турбины совершенно бесполезен. Потому ротационные турбины не так широко распространены, несмотря на привлекательный вид. Устанавливают их лишь в местностях со стабильным ветром. Еще одно ограничение — такой турбодефлектор нельзя использовать для дымоходов печей на твердом горючем, так как он может деформироваться.

Примеры из практики положительного применения турбодефлекторов

Ситуация #1 Обратная тяга

1. Проблема. В высотном 9-этажном доме в квартирах верхних этажей наблюдался эффект обратной тяги – воздушные потоки перетекали из одного канала в другой.
2. Решение. Демонтированы бетонные козырьки вентканалов, выведенных на крышу. На их место монтирован турбодефлектор ТД-500 с переходом. Чтобы избежать образования конденсата на переходах применена самоклеящаяся изоляция.
3. Итог. Все проблемы воздухообмена исчезли. Тяга стала стабильной, исчезло задувание и перетекание воздушных масс.

Ситуация #2 В вентканале слабая тяга

1. Проблема. В 2-этажном частном доме имел место затхлый воздух и стойкий воздух сырости в санузле. Диагностика показала слабую тягу вентиляции.
2. Решение. В вентсистему интегрирован турбодефлектор ТД-300.
3. Итог. В доме наладился воздухообмен и во всех комнатах, включая санитарный узел установился комфортный микроклимат.

В заключение хотим отметить, что установка турбодефлектора займет всего несколько часов. С этой работой может справиться всего 1 человек.

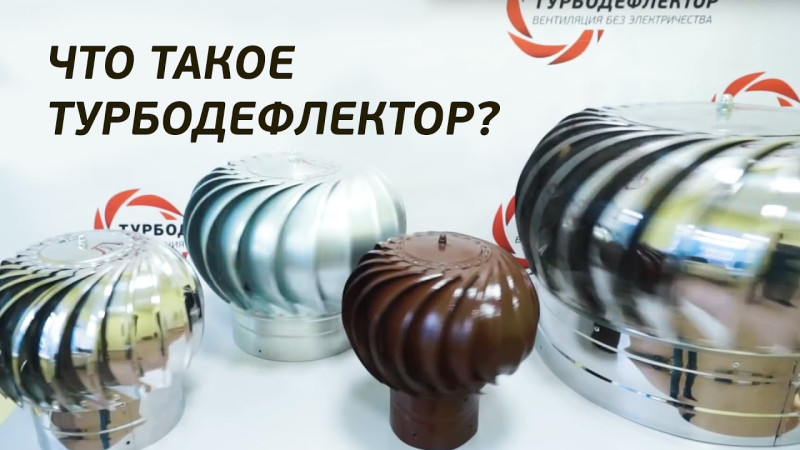

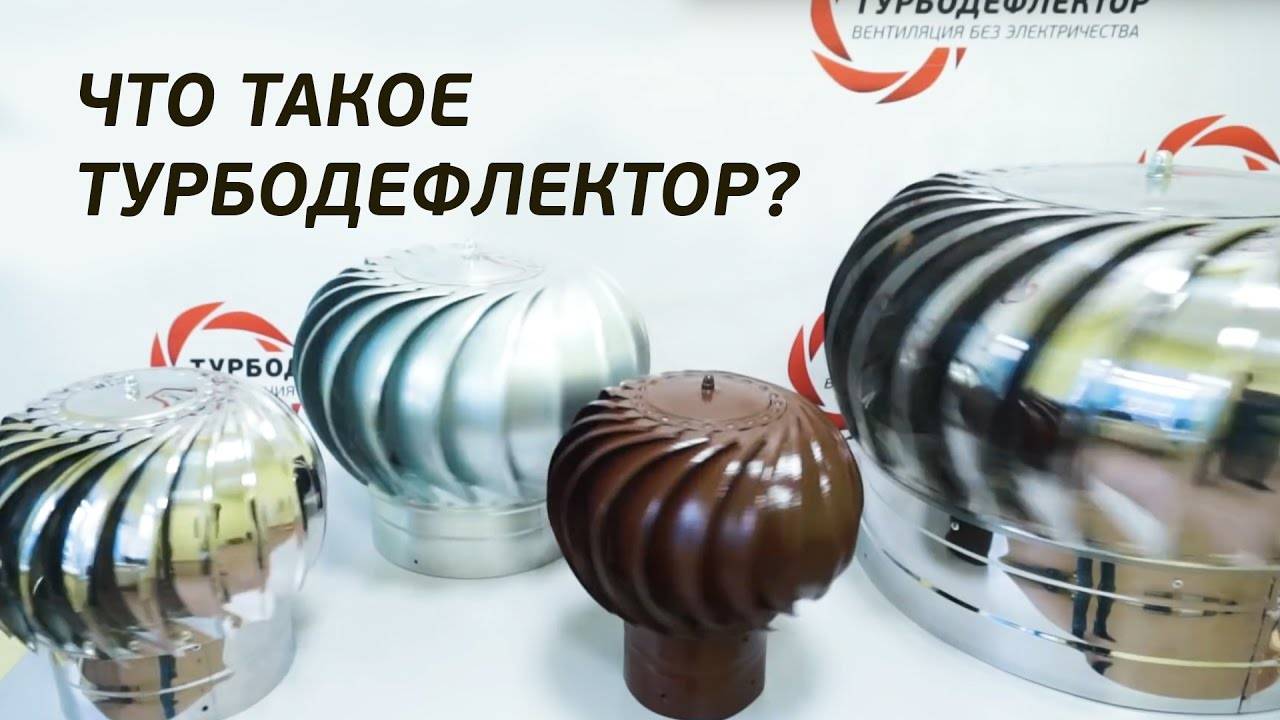

Что такое турбодефлектор ? Вентиляция без электричества. Замена обычной системы вентиляции

Правила подбора

Подобрать оптимальный дефлектор можно исходя из целей и задач, которые на него возлагаются. А также стоит учитывать условия, в которых он будет функционировать.

Простой дымник представляет собой колпак на дровяную печную трубу, изготавливается в виде обычного зонтика, и имеет такие достоинства:

• держит необходимую тягу как в условиях штиля, так и на движении воздушных масс мощностью до 10 баллов;
• не формирует чрезмерного давления на трубу, благодаря чему даже в условиях сильного шторма дымоход остается на своем месте, скорее может сорваться и улететь сам зонтик;
• имеет простую и понятную конструкцию;
• практически не закоксовывается и не засоряется, довольно просто очищается;
• по причине несовершенства аэродинамической структуры нечувствителен к форме зонта; если здание расположено в заветрии, то дымник можно выполнить в форме шатра, это существенно упрощает его использование и открывает большие возможности для реализации дизайнерских задумок.

В то же время существуют и серьезные недостатки, такие как:

• при слабом ветре снижает тягу, причем она тем слабее, чем сильнее работает отопительный элемент. Это довольно опасно, поскольку в холодную зимнюю погоду при отсутствии ветра печь может «захлебнуться» и пыхнуть угаром в жилые помещения;
• на сильном ветру, напротив, создает слишком сильную тягу. Это существенно снижает эффективность работы комнатных печей и каминов;
• при порывистом ветре может вызывать задувание в трубу и создание эффекта обратной тяги.

Аэродинамическая открытая модель при любом ветре поддерживает тягу в достаточных пределах для эффективной работы печей и котлов на жидком топливе и газе. Такие дефлекторы могут обмерзать, они легко замусориваются и довольно быстро покрываются сажей и копотью, однако, их легко чистить.

К минусам можно отнести следующие:

• сложное тело вращения;
• в результате нагрузки, создаваемой воздушными массами, сам зонтик может легко слететь с дымохода, а при этом непосредственно механизм действия устройства может свернуть саму трубу;
• при сильных порывах ветра от 8 баллов существенно увеличивается боковое давление на конструкцию и далее увеличивается в соответствии со степенным законом;
• открытые конструкции довольно плохо сбивают сильную динамическую нагрузку, возникающую вследствие порывов ветра, именно поэтому ни в коем случае нельзя ставить такую модель на трубы, выполненные из кирпича;
• модификация не может использоваться для пиролизных теплообразующих механизмов, в противном случае при возникновении ветра все пиролизные газы будут высосаны и печь или котел попросту потухнет;
• не подходит для создания дизайнерских элементов, так как непригоден для украшения, всевозможные нашлепки и фигурки лишь ухудшают общий аэродинамический статус конструкции в целом.

Кстати, интересное исследование было проведено в США. Там одно время изучали вопросы, связанные с открытыми дефлекторами, и устанавливали их на паровозах, чтобы проверить степень возрастания КПД на низком ходу. При этом результат был самый удручающий – на среднем ходу из трубы начинали вырываться огонь и ни один поезд так и не смог развить свою максимальную скорость. В общем, открытый вариант дефлектора стоит рекомендовать для любых типов отопительных приборов, за исключением пиролизных. При этом он должен в обязательном порядке проверяться и очищаться как минимум один раз в квартал. Он оптимален для дымохода с малой силой тяги, максимально эффективен для банных дровяных печей, не было зарегистрировано ни одного случая угорания людей из-за вентиляционного дефлектора в банях.

Закрытый или как его называют «совершенный» тип имеет такие преимущества, как:

• обуславливает стабильную тягу, которой хватает для печей и котлов любого типа;
• не склонен к обмерзанию и засорению изнутри;
• образовавшиеся на внешней стороне пыль и наледь существенно не изменяют работу устройства.

Есть и минусы, правда, пользователи уверяют, что они не столь значительны, а именно:

• при воздействии сильного ветра дает максимальное давление на трубу, а далее растет линейно, поэтому дымоход под дефлектором стоит дополнительно укрепить при помощи оттяжек;
• имеет довольно сложные конструктивно-технологические параметры;
• не может использоваться в качестве дизайнерского элемента, так как любые дополнительные элементы существенно снижают общий уровень аэродинамики.

Модели могут различаться по внешнему виду, назначению и материалу исполнения. Чаще всего для производства дефлекторов используют пластик, нержавейку или алюминий. В редких случаях сырьем для производства может стать медь. Многие пользователи предпочитают сендвичную модель.

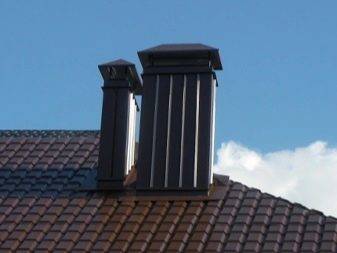

Что представляет из себя оголовок дымохода

Конструкция стандартного выхода печной трубы, имеющего прямоугольную форму, достаточно несовершенна. Она не препятствует попаданию пыли и осадков в дымоход, а при большой ветровой нагрузке в трубе образуется обратная тяга дымовых газов, вызываемая повышенным давлением движущегося воздуха. Данные факторы могут значительно уменьшить срок эксплуатации дымохода.

Во избежание этого, к вершине выхода печной трубы прикрепляется оголовок. Существует большое количество вариаций форм и материалов изготовления этого изделия, но его неотъемлемой чертой является наличие защитного колпака, который возвышается над выходом трубы и защищает ее от попадания внутрь влаги и грязи.

Дефлектор, дымник, флюгарка, зонт, колпак – это синонимы понятию оголовка, но между некоторыми из этих наименований есть незначительные различия. Так, дефлектором называется изделие со встроенным диффузором, отвечающим за правильное распределение проходящих через трубу потоков воздуха. Он предотвращает образование обратной тяги при ветровой нагрузке и усиливает прямую тягу.

Зонт – это изделие, основной функцией которого является защита внутреннего пространства дымохода от попадания влаги и мусора. В отличие от дефлектора, он не всегда оснащается диффузором.

Флюгарка – это оголовок с установленным флюгером, определяющим направление ветра.

Некоторые виды оголовков оснащаются искрогасителями для предотвращения попадания вылетающих из трубы искр на кровельное покрытие. Самый простой способ установки искрогасителя – это монтаж металлической сетки между основанием оголовка и его крышей, которая заодно будет обеспечивать дополнительную защиту колпака от попадания мусора.

Виды дефлекторов

Существует несколько разновидностей дефлекторов. Отличаются они друг от друга по форме и количеству деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

1. Медь
2. Оцинкованная сталь
3. Нержавеющая сталь

Их форма может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь зонтик в виде конуса или двускатную крышу. Также устройство может оснащаться разными декоративными элементами, например, флюгером.

Разберем подробнее несколько разновидностей:

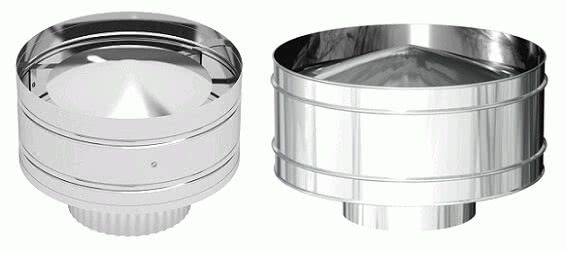

Дефлектор ЦАГИ

Конструкция, детали которой соединены фланцевым или иным способом. Производится такое устройство из нержавеющей стали, реже — из оцинкованной. Его особенностью является цилиндрическая форма.

Круглый волпер

По своей форме напоминает дефлектор ЦАГИ, однако основным его отличием является верхняя часть. Такое устройство чаще всего устанавливают на дымоходах в небольших пристройках, например, в банях.

Дефлектор Григоровича

Если объект расположен в районе с низким ветром, то такое устройство будет обеспечивать отличную тягу в течение многих лет. Специалисты называют его модифицированным вариантом дефлектора ЦАГИ.

Тарельчатый Astato

Данная разновидность устройства отличается своей простотой и эффективностью. Такой дефлектор открытого типа производится из оцинкованной или нержавеющей стали, что позволяет улучшить эффективность тяги при любом направлении ветра.

Дефлектор Н-образной формы

Его конструкция отличается особой надежностью, так как дефлектор производится из нержавеющей стали, а все детали соединяются фланцевым методом. Устанавливать его можно на участках с любым направлением ветра.

Флюгер-дефлектор

Данный вариант устройства является самым популярным и распространённым. Он имеет вращающийся корпус, на котором закреплен небольшой флюгер. Производится конструкция из нержавеющей стали.

Вращающийся дефлектор

Такое устройство позволяет обеспечить максимальную защиту канала от засорения мусором и попадания осадков. Вращение производится только в одном направлении. Стоит отметить, что необходимо следить за его состоянием, так как при обледенении, а также в штиль, дефлектор работать не будет. Поэтому многие устанавливают его на газовые котлы. Также он используется в качестве ротационной турбины, которая необходима для вентиляции жилых и офисных посещений.

Кроме того, существует дефлектор Ханжонкова. Однако в настоящее время его не используют, так как на рынке можно найти более модифицированные модели устройств.
