Вентиляция в частном доме — принудительная система
В полной мере проблему с достаточным воздухообменом и нагревом поступающего с улицы морозного воздуха может решить только принудительная вентиляция. Она может быть централизованная и локальная.
Централизованная система
Частенько применяется бюджетный вариант, предусматривающий организацию лишь вытяжки. Устанавливается вентилятор, к которому сводят сеть трубопроводов из «грязных» помещений. Мотор выбрасывает воздух на улицу, а приток осуществляется естественным образом, через щели в окнах и отверстия в стенах. Принципиального отличия от естественной вентиляции нет, воздух поступает холодным.
Такая функционально урезанная система не решает многих вопросов и в итоге некомфортна. По большому счёту, для частного дома это просто впустую потраченные деньги. Того же эффекта, но гораздо дешевле можно добиться, соорудив вертикальные каналы в кухне и санузлах, и установив на них мощные центробежные вентиляторы.

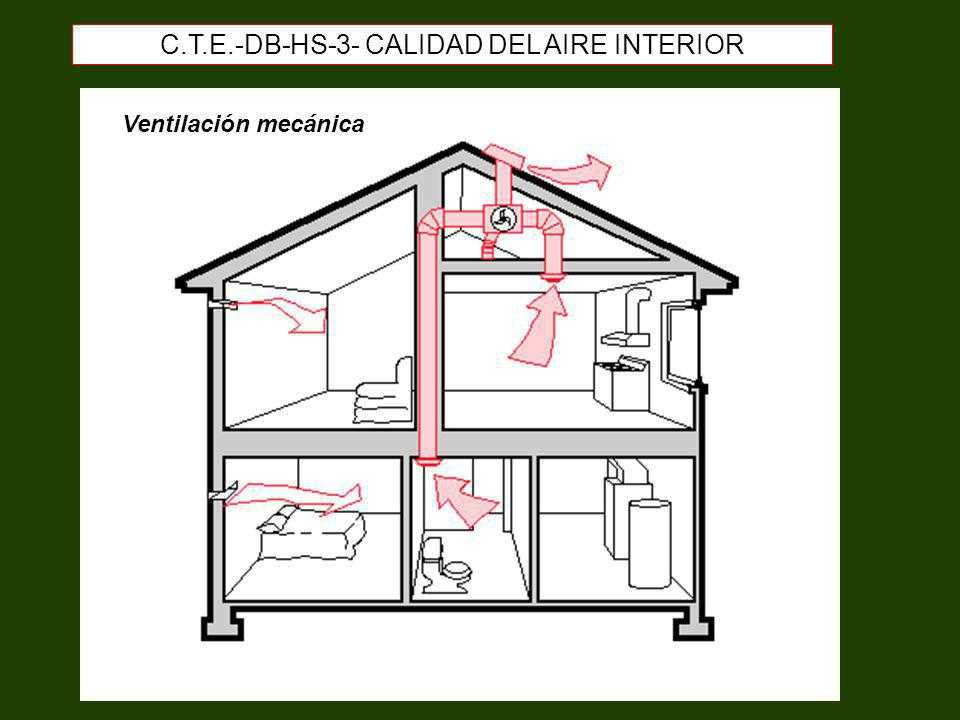

Иное дело — полнофункциональная приточно-вытяжная система. Дом, как паук или спрут, опутывает система воздушных каналов. Воздух принудительно как удаляется, так и подаётся. В центре системы находится её сердце — вентиляционная установка. Она может быть комплектной и представлять собой здоровенный ящик. Также можно набрать оборудование из отдельных элементов.
Основные устройства для вентиляции в частном доме
Приточный и вытяжной вентилятор, рекуператор, подогреватель воздуха, автоматика. Рекуператор представляет собой металлический блок, в котором одновременно, но в разных направлениях по множеству соседствующих друг с другом узких каналов «прогоняется» поступающий с улицы и удаляемый из помещений воздух.
Через тонкие стальные перегородки нагретый воздух отдаёт тепловую энергию холодному, нагревая его. Таким образом, удаётся сэкономить до 50% энергии и, соответственно, уменьшить расход топлива на обогрев комнат.
Подогреватель, работающий на электричестве либо подключенный к системе горячего водоснабжения, «догоняет» температуру до комфортных значений в +10-15ºС. Летом рекуператор просто отключают. Система автоматики не даёт устройству замёрзнуть при обледенении, позволяет плавно и независимо регулировать мощность притока и вытяжки.
Можно регулировать воздухообмен в каждом из помещений с помощью ручных задвижек либо сервоприводов. Грамотно спроектированная и выполненная полнофункциональная приточно-вытяжная вентиляционная система способна обеспечить обитателям дома высокий комфорт: всегда свежий воздух и полное отсутствие сквозняков.
При этом значительно снижаются расходы на отопление. Недаром такие системы — непременный атрибут современных энергосберегающих домов. Ещё одно достоинство централизованной вентиляции состоит в том, что весь объём поступающего наружного воздуха подвергается фильтрации
Можно установить эффективный, задерживающий пыльцу растений фильтр, что важно в наши времена всеобщей аллергизации населения
Увы, «правильная» вентиляция — удовольствие лишь для богатых. Рассчитывать, что она будет стоить дешевле новой «Лада Гранта автомат» в исполнении «люкс», не стоит. Оборудование стоит дорого, а установка вентиляции этого типа «своими руками из подручных материалов» как минимум, затруднительна. К тому же, по дому будет идти сеть воздуховодов немаленького сечения и потребуется место для центрального блока, хотя бы 6 м2 в техническом помещении.
Локальная принудительная вентиляция
Существуют малогабаритные вентустановки, предназначенные для работы в одном помещении. В России первыми представила такие системы немецкая компания Seugenia. Отечественные производители также предлагают собственные разработки.
Мини-установки, так же как и «взрослые» системы, оснащают фильтром, вентиляторами, рекуператором и, при необходимости, подогревателем и ионизатором.
Локальные установки эффективны, невелики, эстетичны, внешне похожи на небольшой воздушный обогреватель.
Устанавливаются очень просто на наружную стену в любом месте, не требуется никаких воздуховодов, лишь небольшое отверстие наружу.
Локальные установки не могут полностью решить вопросы вентиляции, ведь в кухнях и санузлах всё равно придётся оборудовать каналы естественной вытяжки. Установка таких систем служит комфортным дополнением к системе естественной вентиляции и часто бывает оправдана. Тем более, что смонтировать такую вентсистему несложно и занимает это от силы пару часов.
Естественная ВЕНТИЛЯЦИЯ в частном доме своими руками. Проход вентиляции через металлочерепицу.
Вентиляция в ванной комнате
Лучше всего начинать проектирование вентиляционных систем одновременно с созданием проекта самого здания. В этом случае вы сможете предусмотреть место, где будут проходить вентиляционные короба, а также другие важные моменты. Начинать монтаж систем вентиляции нужно как можно раньше. Это позволит вам внести своевременные корректировки, не вмешиваясь сильно в процесс строительства. Однако если вам достался уже готовый дом со всеми смонтированными системами, то остается только полагаться на добросовестность строителей, а в случае обнаружения неполадок попытаться исправить их ошибки.

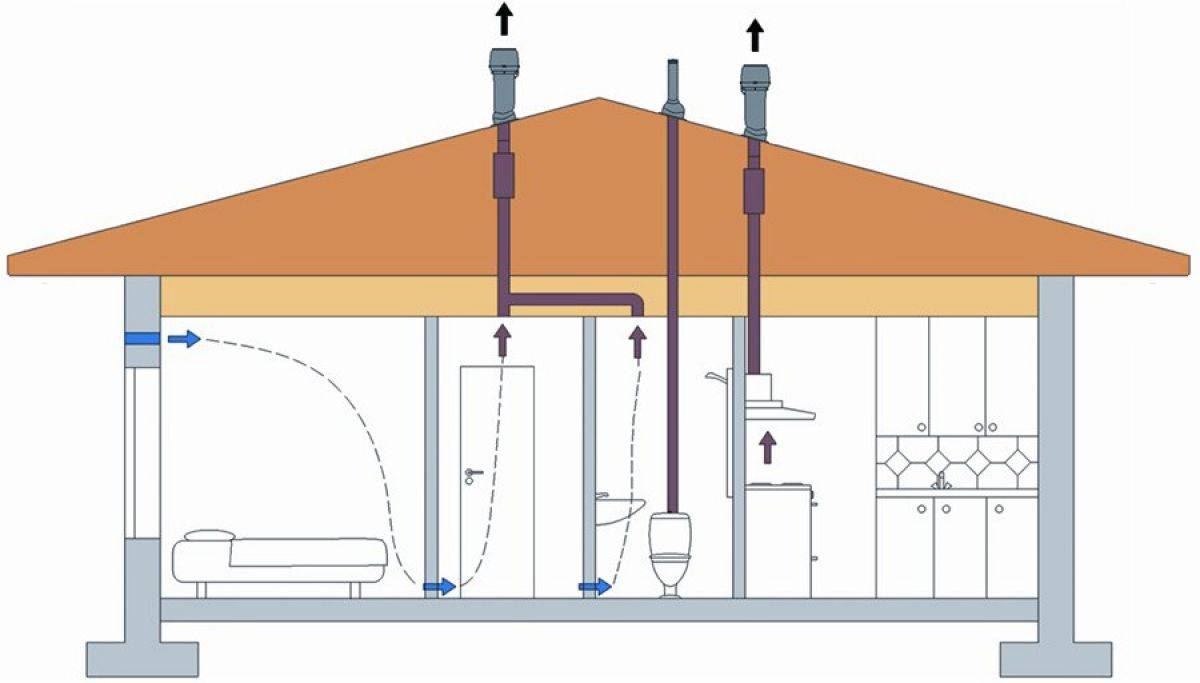

В любом частном доме, как правило, имеется так называемая пассивная вентиляция. Она представляет собой систему вентиляционных коробов с каналами, по которым перемещается воздух. Иногда ее бывает вполне достаточно, но со временем она выходит из строя, потому что забивается частичками пыли и мусора. Не стоит пугаться: для того, чтобы это произошло должно пройти несколько десятилетий.
Самый первый признак того, что вентиляционная система в вашем доме работает недостаточно хорошо – это образование конденсата. Присмотритесь к гладким поверхностям – зеркалам или полированной мебели – не оседают ли на них мелкие капельки воды? Следующий этап – это появление плесени и разнообразных, любящих влагу, насекомых.
- Поднесите горящую спичку или зажигалку к вентиляционной решетке. Если вентиляция функционирует нормально, огонь отклонится в сторону под острым углом. Если огонь будет лишь слабо колыхаться, значит, есть проблемы.
- Возьмите небольшой обрывок тонкой бумаги, например, салфетки и прикоснитесь им к вентиляционной решетке. Если с работой вентиляции все нормально, бумажка «примагнитится» к решетке.
Если ваша вентиляционная система не прошла тест, значит, есть необходимость в применении дополнительного вентиляционного оборудования. В первую очередь это должно касаться ванной комнаты.
Виды организации воздухообмена подпола дома
Из вышеизложенного можно сделать вывод: из-за описанных особенностей воздухообмен в подвале деревянного дома нуждается в соответствующей корректировке.
Кроме того, нелишней будет вентиляция пола в частном доме. Для этого конструкция пола, как правило, выбирается плавающая.
Более дорогой, но и более эффективной является принудительная вентиляция. Ее отличительной чертой можно считать использование специальных электроприборов для усиления скорости тока воздуха в подвале.
Обычно принудительная вентиляционная система работает в комплексе с естественной вентиляцией.
Выбор схемы вентиляции осуществляется на стадии проектирования деревянного дома. Ее установка и монтаж должны проводиться одновременно с его возведением.
Это существенно уменьшает трудозатраты, потому что во время строительства можно сразу же заложить трубы для необходимого количества приточных и выпускных каналов.
Потом, после окончания закладки, сверлить отверстия большого диаметра в бетонном фундаменте — задача крайне неблагодарная.
Особенности естественной циркуляции воздуха
Систему естественной вентиляции подпола желательно продумать на этапе строительства После того как на стадии проектирования выбрана будущая схема вентиляции подпола деревянного дома, можно приступать к реализации проектного решения. В любом случае необходимо сделать закладные для естественной вентиляции.
Они представляют собой обрезки, как правило, пластиковых канализационных труб с сечением диаметром от 120 мм или могут иметь квадратную форму. Длина этих элементов равна толщине стенок фундамента.
Деревянные дома строятся чаще всего:
- на ленточном фундаменте: стенки его расположены под всеми стенами дома. Во время заливки в тело фундамента вставляются элементы, о которых говорилось выше, для организации воздухопропускных продухов в фундаменте;
- на столбчатом фундаменте: сваи или столбы, например, из кирпича, соединяются между собой по периметру дома. Черновой пол таким же образом опирается на отдельные столбы. При этом оставляются щели между черновым и чистовым полом и между полом и стенами, которые служат для естественной вентиляции. Во внешнем цокольном поясе делаются закладные для приточных каналов;
- на сплошной бетонной плите: в этом случае вентиляционные каналы для подпола устраиваются в плинтусах стеновых конструкций.
Собственно говоря, каналы, которые служат для пропуска воздуха, и составляют главную часть системы естественной вентиляции подпольного пространства. Из представленного выше материала становится понятно, как сделать вентиляцию подвала.
Работу можно провести своими силами. Проще всего это делать на стадии заливки фундамента и строительства.
Система принудительного воздухообмена
Бывает, что мощности естественной вентиляции недостаточно для качественного удаления избыточной влаги из подпола. Это чаще всего характерно для домов, в которых имеются большие подвальные помещения.
И тут уже никак не обойтись без монтажа принудительной вентиляции.
Для ее правильной работы необходимо наличие приточных вентиляционных каналов, которые расположены в теле фундамента или цоколе. Помимо этого, для отвода воздуха из подпола должны быть смонтированы выпускные вертикальные каналы.
Они делаются также из пластиковых труб или коробов и должны выходить наружу через крышу. Такая система каналов усилит естественный ток воздуха за счет разницы температур на улице и в подвале. Вытяжка отработанного воздуха будет происходить постоянно.
Усилить вывод отработанного воздуха из подпола можно при помощи вентиляторов, которые устанавливаются в приточных каналах или в выпускных коллекторах. Использование таких приборов и делает систему вентиляции принудительной.
Остается добавить, что существует много разновидностей принудительной вентиляции. Но эти системы редко применяются в небольших частных домах из-за дороговизны. Чаще всего в этом случае с работой вполне справляется пара вентиляторов в подвале.
Обустройство пола, стен и потолка
Пошаговый алгоритм процесса изготовления пола в ванной:
- Гидроизоляция;
- Стяжка пола. Внизу кладется утеплитель, поверх армирующая сетка. Если будет устанавливаться водяной теплый пол, в каркас обязательно нужно прикрепить трубы и залить прочный цементно-песчаный раствор;
- Укладка напольной плитки. Если для пола выбирается древесина или другие материалы на ее основе, нужно сделать дополнительную пропитку средствами, защищающими от влажности.
В частных домах нередко делают комбинированную отделку стен. В основном она деревянная, облицовка плиткой присутствует в областях, где часто разбрызгивается вода. Гидроизоляция стен тоже необходима.
Монтаж потолка должен проводиться влагостойким гипсокартоном. Профили для каркаса стоит выбрать для уличного пользования, так как у них имеется защита от коррозии. Когда потолок будет готов, следует оклеить его стеклообоями.
Если ванную правильно обустроить, она не принесет проблем
Важно четко следовать инструкции и обращать внимание на все нюансы
Выбор места расположения санузла в деревенском доме
Чтобы санузел в деревянном доме был красивым и функциональным, важно правильно выбрать его расположение. Поскольку для нормального функционирования ванной комнаты и туалета необходима подача и слив воды, то санузел в деревянном доме должен располагаться вблизи от источника воды, а также иметь выход в канализационную систему. Важно: согласно СНИП, минимальное расстояние от дома и погреба до наружной уборной должно составлять не менее 12 м, от колодца до канализации, или компостного устройства ― не менее 8 м. Примерная схема расположения особняка на загородном участке
Важно: согласно СНИП, минимальное расстояние от дома и погреба до наружной уборной должно составлять не менее 12 м, от колодца до канализации, или компостного устройства ― не менее 8 м. Примерная схема расположения особняка на загородном участке
Выбор оптимального типа санузла
Способ обустройства канализации и туалета определяется тем, сколько времени в год планируется проживать в коттедже (постоянно, или сезонно). Различают несколько видов туалетов ля загородных домов, или дач:
биотуалет ― компактное переносное устройство, состоящее из стульчака и резервуара под ним. В резервуаре находиться специальная жидкость, которая поддает продукты жизнедеятельности человека химическому или органическому воздействию, превращая их в воду, порошок, или компост.
Совет: основной минус биотуалетов ― быстрая наполняемость и необходимость утилизировать содержимое резервуара. Компактный биотуалет ― санузел на даче, фото
люфт-клозет ― система утилизации отходов, представляющая собой утепленную уборную при доме, когда унитаз соединен с выгребной ямой при помощи системы труб;
важной конструктивной особенностью люфт-клозета является вентиляционная система, препятствующая накоплению неприятного запаха в помещении. Конструкция люфт-клозета ― санузел на даче, фото
пудр-клозет ― сухой способ утилизации отходов, при котором унитаз в доме напрямую соединен с выгребной ямой ящичного типа. Периодический слой отходов для их нейтрализации засыпается торфом. При этом следует регулярно очищать ящик-резервуар.
Устройство пудр-клозета в дачном домикеСовет: при постоянном проживании в загородном доме наиболее удобным и практичным способом обустройства туалета будет люфт-клозет. Остальные варианты больше подходят для периодического, или сезонного использования.
Определение размеров санузла
Санузел в частном доме может быть организован несколькими способами:
- как полноценная ванная комната (с душем, резервуаром-ванной и туалетом);
- как туалет (только унитаз и раковина).
Рекомендация: для удобства всех обитателей дома, на каждый этаж должно приходиться по одному санузлу.
Размеры санузла в частном доме напрямую зависят от того, какую сантехнику и бытовые приборы там планируется установить. Если гигиеническая комната будет включать только унитаз и раковину для умывания, то ее площадь может составлять 2-3 м. кв.
Планировка небольшого туалета в частном доме
Если в санузле планируется установить душевую кабину, его оптимальная площадь должна составлять 3-4 м. кв. Сэкономит пространство угловая сантехника, но все приборы должны быть размещены на определенном расстоянии друг от друга, чтобы ими было удобно пользоваться.
Варианты планировки совмещенного санузла деревянного дома
Если в помещении будет установлена ванна, стиральная машина, шкафчики для хранения различных банных принадлежностей, то размеры санузла должны составлять от 5 м. кв.
Варианты того, как рационально спланировать санузел в частном доме, фото
Особенности обустройства гигиеничной комнаты в постройке из дерева
Устройство санузла в деревянном доме имеет некоторые особенности. Линейные размеры сооружения из дерева при усадке постоянно меняются, это следует учитывать при строительстве ванной комнаты и туалета. Как сделать санузел в доме из бруса?
Для этого применяется скользящий каркас. Технология возведения основания санузла в доме из бревна заключается в установке в вертикальные пазы бревен металлических, или деревянных профилей, которые позволят жестко закрепить основание конструкции санузла. Перекрытия укрепляются при помощи широких лаг, расположенных на минимальном расстоянии друг от друга. Затем прокладывают гибкие водопроводные и канализационные трубы, производят разводку кабелей электросети, а в конце все коммуникации зашивают гипсокартонными листами, или вагонкой.
применение скользящего каркаса при возведении санузла позволяет помещению противостоять усадке дома, не повредив при этом сантехнику. Обустройство санузла на скользящем каркасе ― санузел в бревенчатом доме
Как сделать правильно?
Чем раньше вы приняли решение об устройстве продухов, тем проще это будет сделать и тем меньше времени и средств будет затрачено. На стадии проектирования продухи не увеличат ни стоимость, ни продолжительность строительства. Если же фундамент и цокольные стены уже возведены – предстоят дополнительные затраты.
В зависимости от материала и технологии возведения фундамента используют разные способы устройства вентиляционных отдушин:

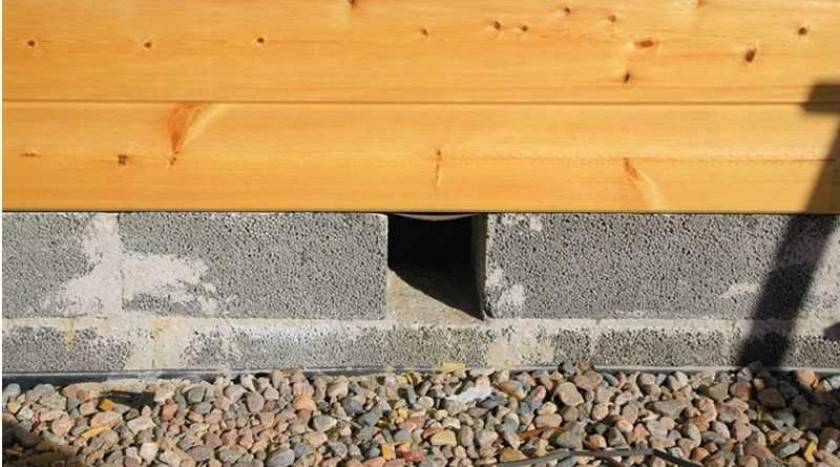

- Лента из бетонных блоков в перевязку. Для устройства продухов в ленточном фундаменте в верхнем ряду между блоками предусматривают зазоры, равны по ширине расчетной ширине продуха. После укладки блоков зазоры закладывают кирпичом на растворе, пока не будет достигнута нужная высота продуха. Если зазор получается более 150 мм, сверху необходимо уложить стальной уголок для обеспечения опоры стены.
- Кирпичная кладка. В этом случае проем отдушины выкладывают из кирпича. Часто используют красный облегченный перфорированный кирпич, положенный на бок так, чтобы отверстия в нем были направлены с улицы внутрь помещения.
- Монолитный бетон. В этом случае придется уставать опалубку. Можно сколотить прямоугольный короб, после заливки дощечки придется выбивать. Наиболее популярный сегодня способ- круглая опалубка из обрезков пластмассовых канализационных или вентиляционных труб, уложенная поперек стены и упирающаяся в основную опалубку. Ее не требуется извлекать из стены после застывания бетона. Для того, чтобы тонкостенную трубу не сплющило залитым раствором, ее плотно забивают влажным песком. После снятия основной опалубки песок из продуха извлекают.
Как выглядят продухи в фундаменте При заливке монолитного фундамента крайне не рекомендуется использовать в качестве опалубки обрезки бруса или подтоварного леса. Такие чурки после застывания бетона придется выбивать, при этом легко повредить стенки фундамента. На высверливание чурки и выборку ее стамесками или плотницкими долотами будет потрачено много времени.
Если же время на этапе проектирования и строительства было упущено и стенки цоколя уже возведены или даже перекрыты, устройство продухов в фундаменте затрудняется.
Проделать сквозное отверстие в монолитном бетоне или в кладке из бетонных блоков- достаточно сложная инженерная задача. Если у вас нет соответствующего опыта и специализированного инструмента – приглашение бригады профессионалов сэкономит вам время, нервы и деньги.
Предлагаем ознакомиться Гараж на свайном фундаменте
Самостоятельно эта операция выполняется в следующей последовательности работ:
- подготовить бур с алмазным наконечником или алмазную коронку;
- рассчитать места расположения арматурной сетки и постараться не попасть в нее;
- в просверленное отверстие, нужно вставить усиливающий каркас, например, стальную трубу подходящего диаметра;
Во время сверления следует постоянно следить за температурой бура или коронки и своевременно смачивать их водой или специальной охлаждающей жидкостью. Перегрев может привести к поломке дорогостоящего инструмента.
До начала работ имеет смысл провести расчет их стоимости с учетом инструмента- возможно, устройство приточно- вытяжной вентиляции обойдется дешевле.
В деревянном цоколе
Продухи в фундаменте деревянного дома особенно важны- если бетон или кирпич в условиях повышенной влажности разрушается десятилетиями, то деревянные строительные конструкции сгниют за несколько лет.
Зато и сделать их намного проще, чем в каменном подклете. Отверстие просто выпиливают бензопилой (или дисковой большого диаметра в очередном венце, после чего сверху кладут следующий. Если венец поверх бетонного фундамент всего один, то отверстие выпиливают в первом брусе или бревне снизу.
Последовательность действий следующая:
- разметить места проемов;
- выпилить бензопилой сквозные проемы;
- вырубить и подтесать горизонтальную поверхность;
- встроить в проемы короба из досок;
- защитить входные отверстия цоколя решетками на продухи.
Если приходится проделывать отверстия в готовом срубе, в венце сверлят несколько сквозных отверстий и соединяют их бензиновой или сабельной пилой.
Особенности вентиляции санузла в частном доме

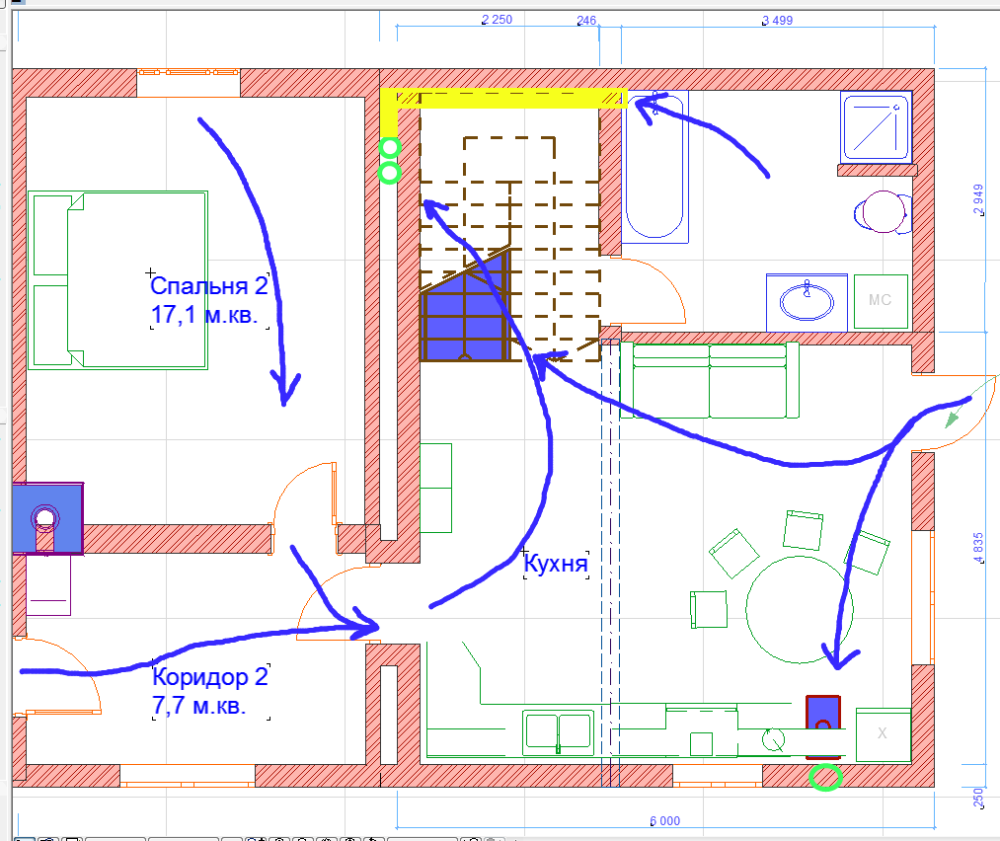

В воздух поступает в ванную и туалет из других комнат. Для вентиляции между и полом и дверным полотном оставляют небольшую щель (2-2,5 см) или приобретают специальные двери, полотно которых имеет круглые вентиляционные отверстия. Уходит воздух через открытый вентиляционный канал. Если двери сплошные, а очень ответственный установщик к тому же не оставил не единой щели, ванную для проветривания придется оставлять открытой. Это же касается туалета. С приоткрытыми дверями и притоком воздуха нежелательные ароматы покинут комнату быстрее, чем если бы она была закупоренной. Так работает естественная вентиляция.
Хорошо продуманная система вентиляции является неотъемлемой частью ванной комнаты или санузла
Система эта максимально простая, но ненадежная. В современных в домах и коттеджах вентиляция все чаще дает сбой. Осложняют работу:
- Герметичные двери и пластиковые окна;
- Уменьшения просвета канала в результате загрязнения пылью, грязью, паутиной;
- Неправильно спроектированная вытяжка;
- Ветреная погода;
- Неутепленный канал, внутри которого воздух быстро остывает и медленно поднимается.
Если прибор удаляет 100 м3 воздуха в час, как минимум столько же должно поступать, что невозможно при герметично закрытых дверях.
