Как сделать вентиляцию в ванной комнате

Особенности конструкций

Решение о форме и строении вентиляции принимает проектировщик, в соответствии со СНиПами. Выбор конфигурации сводится до 2-х решений: круглая и прямоугольная. Учитывают особенности сооружения и целевые задачи помещения. Конструкция станет частью вентиляции определенного типа, общеобменной или местной, приточной, вытяжной или смешанной. Для вентиляции жилой комнаты, офиса, производственного цеха нужны разные параметры. Достоинство прямоугольной модификации — компактность, простая установка и возможность спланированной прокладки по сложной траектории. Воздуховод можно спрятать даже в подвесном потолке. Действующие СНиПы допускают разницу ширины и высоты канала в 4 раза в пользу первого показателя. Круглые вентканалы — это высокая пропускная способность. Уровень сопротивления в таком воздуховоде ниже.

Прямоугольные

Прямоугольное сечение оставляет много вариантов для прокладки и использования строительных объемов. Нормальная эксплуатация возможна даже с натяжными потолками. За основу расчетов берут объем помещения, которым жильцы готовы пожертвовать. Если важен каждый свободный участок, прямоугольная конструкция окажется безальтернативным вариантом. По показателям аэродинамики и шумопоглощению системы с прямоугольным сечением значительно уступают круглому аналогу. В углах также накапливается больше пыли. Таким образом, тяга в круглых конструкциях со временем не меняется настолько же, как в прямоугольных. По этой причине в системах вроде аспирации прямоугольная форма сечения не используется. Очистка и уход за круглыми системами забирают меньше времени. В свою очередь, из-за фланцев стоимость 1 м² прямоугольной системы получается выше. Эффективность и предпочтительность варианта зависит и от особенностей прокладки: чем более плавными будут повороты, тем лучше — эргономика.

Круглые

По площади поперечного разреза такие конструкции забирают больше пространства по высоте. При этом, если параметры объекта позволяют, то круглая система окажется лучшим вариантом. В ее работе возникает меньше шума, а движение воздуха испытывает слабое сопротивление. Как результат, вся система работает эффективнее и экономнее в плане потребления энергии. В таком случае снижаются не только эксплуатационные расходы, но и первоначальные капитальные вложения: понадобятся меньшие типоразмеры. Дополнительный критерий — интерьер, но иногда он становится даже решающим. Дело в том, что для скрытия круглого воздушного канала понадобится больше пространства. Иногда это приводит к чрезмерной потере объема комнаты, иногда — к ухудшению дизайна. Наружное размещение, в свою очередь, сильно испортит фасад здания, чего не будет в случае с прямоугольной конструкцией.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Вентиляторы

Принудительная вентиляция в ванной и туалете организуется при помощи вентиляторов. Среди них различают:

Осевые. Представляют собой ось электродвигателя, на которой размещено колесо с консольными лопастями. Механизм установлен в цилиндрическом корпусе. При запуске мотора ось начинает вращаться, а вместе с ней приходят в движение лопасти. Воздух движется в осевом направлении внутрь вентиляционного канала.
Характеризуются производительной мощностью в 100 м³/ч и выше. напорная сила невысока, показатель уровня рабочего шума около 30-50 дБ.
Довольно популярны из-за приемлемой стоимости, простоты монтажа. Устанавливаются непосредственно внутрь вентиляционного проема, куда необходимо подвести электрический кабель.

Центробежные. Устанавливаются внутри вентиляционного канала, обладают высокими показателями производительности, низким уровнем шума во время работы. Удобны в монтаже и дальнейшей эксплуатации.
Могут быть прямоугольной формы или круглой. Монтируются под потолком и закрываются гипсокартонной, подвесной потолочной конструкцией. В комплект к данным вентилятором подойдут жесткие или полужесткие воздуховоды.

Радиальные. Механизм представляет собой спиральный кожух с лопаточным колесом внутри. При вращении колеса воздух захватывается лопатками, подается радиально, к периферии. Там происходит его сжатие и перемещение в спиральный кожух, откуда он попадает в нагнетательное отверстие.
Бывают радиальные устройства одностороннего и двустороннего всасывания, лопатки которых загнуты вперед или назад. Отличаются более тихой работой, а механизмы с загнутыми назад лопатками экономят до 20% электроэнергии.

Вентиляция в ванной комнате делится на типы

Выделяют два типа вентиляции:

1. Естественная.
2. Принудительная.

Первый вариант предполагает свободное движение воздуха, поступающего через окна, затем он проходит сквозь дверные проемы и, наконец, выходит через отдушины. Вентиляция ванной в частном доме, или в квартире строится именно по такому принципу, который закладывается при проектировке жилых помещений. Но иногда она дает сбой.

Чтобы обеспечить хороший воздухообмен или дополнительное холодоснабжение здания, устанавливают принудительную систему вентиляции, которая имеет несколько видов:

• вытяжная, с помощью которой воздух, собранный под потолком, всасывается, а затем выводится по вентиляционным трубам на улицу;
• приточная вентиляция обеспечивает регулярную подачу воздуха — выход производится традиционным путём через трубы;
• приточно-вытяжная система обеспечивает полный цикл с принудительным нагнетанием воздуха и выводом. Применяется в основном, как дополнительное холодоснабжение зданий большой площадью;
• принудительная система предполагает установку вентилятора, мощность которого выбирается в зависимости от объема помещения.

Воздуховоды

При необходимости подвести вентиляцию к определённым зонам используют воздуховоды, существующие в нескольких вариантах исполнения:

• Жёсткие (пластиковые или металлические) – бывают прямоугольного, квадратного и круглого сечения. Они оказывают минимальное воздействие на проходящий в них воздух. Их достаточно легко монтировать используя специальные крепления;
• Гибкие гофрированные – обычно их используют лишь на коротких расстояниях, либо в сложных местах прохождения вентканала. Оказывают максимальное сопротивление из-за неровности стенок.

Слева — пластиковый воздуховод, справа — гофрированный

Преимущества механической вентсистемы

Современные условия городского жилья все чаще вынуждают устанавливать принудительное вентилирование санузла. У этого есть перечень плюсов:

• своевременное удаление избытка влаги, тепла вместе с отработанным воздухом;
• возможность регулирования времени, цикличности проветривания при помощи дополнительных опций механического оборудования;
• смена воздушных масс независимо от температуры воздуха и времени года;
• бюджетная стоимость многих средств принудительного побуждения;
• возможность регулировки воздухообмена не только в санузле, но кухне;
• в помещении санузла нормализуется температурно-влажностный баланс, плесень не появляется вновь после ее удаления;
• сохранность мебели, металлических деталей на долгое время;
• конденсат не остается на стенах, потолке, других поверхностях.

Устройство вентиляции в частном доме

Чтобы обеспечить нормальный воздухообмен в загородном доме, раньше было вполне достаточно естественных неплотностей, через которые воздух поступал с улицы внутрь дома. Щели в окнах, неплотно прикрывающиеся двери, межвенцовые пустоты в срубах – все эти источники поступления воздуха обеспечивали постоянный его приток в любое время года.Но сегодня при строительстве загородного дома используются технологии возведения энергоэффективного жилья, исключающие возможность беспрепятственной циркуляции воздуха, тем самым снижая траты на отопление. И это понятно – кому захочется отапливать улицу?

Многие используют возможность приоткрыть пластиковые окна, оставив маленькую щель – так называемое, микропроветривание. Это эффективный способ впустить свежий воздух внутрь. Попадая внутрь, уличный воздух нагревается и выводится через печную трубу, трубу камина или через вентиляционный канал на улицу.Но не всегда это возможно – в приоткрытое окно проникают мошки, пыль, шум, морозный воздух зимой, способствуя появлению в доме сквозняков. Поэтому все чаще в загородных домах используют специальные приточные вентиляционные клапаны, устанавливаемые непосредственно в стену.

Такой клапан может быть оборудован водяной или электрической системой нагрева воздуха, позволяя не только дышать полной грудью, но и не бояться замерзнуть даже в зимние холода.

Естественная или принудительная

Квартира в панельном доме советской эпохи оборудована вытяжными каналами в туалете, душевой, кухне, обеспечивающими естественную вытяжную вентиляцию. Приток свежего воздуха предусмотрен через воздухопроницаемые деревянные оконные рамы, входные двери, меньшей степени – стены.

Установка дешевых пластиковых окон без функции микропроветривания нарушает баланс воздухообмена. Проблема усугубляется в закрытых бытовых комнатах.

Тяга в вентканалах образуется за счет гравитационного и ветрового давления. Первое возрастает с увеличением разности температуры на улице и в помещении. Ветровой напор определяется силой ветра, конструкцией здания, высотой трубы, формой оголовка вытяжной шахты.

Естественному воздухообмену присущи крупные недостатки:

• Производительность не регулируется, допускается лишь сокращение воздухообмена. Расчет параметров приблизительный.
• Стабильная работа зависит от погодных условий. Летом разница температуры внутри и снаружи помещения минимальная, поэтому циркуляция прекращается. Зимой возникают сквозняки, выхолаживается здание.
• Неэффективное функционирование приводит к повышенной влажности, избытку углекислого газа, появлению неприятных запахов, коррозии сантехники. Дополнительное проветривание за счет форточек чревато опасными сквозняками, попаданием уличной пыли.
• Характеристики изменяются при реконструкции: замене окон, дверей, утеплении стен, устройстве коридорных тамбуров.

Вариант технически простой, не требует эксплуатационных затрат и мероприятий кроме стандартных процедур проверки, чистки воздуховодов. Существующие каналы прослужат до сноса здания.

Принудительная вентиляция содержит механический побудитель движения воздуха. Домовая централизованная система оснащается мощными радиальными или осевыми нагнетателями, подающими свежий воздух в помещения через сеть воздуховодов, распределительные устройства. Вытяжка реализуется естественным способом или посредством всасывающих вентиляторов.

Принудительная вентиляция в многоквартирном доме.Принудительная вентиляция в частном доме.

Преимущества решения противоположны минусам предыдущей схемы:

• Расход корректируется.
• Рабочие показатели: перепад давления, скорость потока – поддерживаются на заданном уровне.
• Обеспечиваются оптимальные параметры микроклимата: влажность, температура. Гарантируется удаление СО2, прочих вредных выделений, пыли.
• Возможность автоматизации управления процессом.

К негативу относят:

• Повышенную стоимость оборудования, расходы на электроэнергию.
• Необходимость периодического обслуживания электромеханической части, замены фильтров.
• Снижение шума требует специальных технических мер: виброгасящих элементов, малошумных нагнетателей, глушителей.

Познавательный ролик:

Вентиляция в ванной в частном доме

Вентилирование в ванной играет очень важное значение. Это легко пояснить тем, что здесь происходить систематическое скопление влажного пара и влаги, что провоцирует развитие плесневого налета. Помимо угрозы здоровью, жизни, плесень пагубно отражается на состоянии мебели, предметов, материалов

Именно поэтому, правильная установка вентиляции в данной комнате не прихоть, а острая необходимость

Помимо угрозы здоровью, жизни, плесень пагубно отражается на состоянии мебели, предметов, материалов. Именно поэтому, правильная установка вентиляции в данной комнате не прихоть, а острая необходимость.

Ванная комната – особое помещение в доме, где наблюдается достаточно высокий уровень влажности, а микроклимат существенно разнится с остальными частями частного дома. Учитывая строительные нормы, температура в теплый сезон не должна падать ниже двадцати градусов, а в холодный – менее двадцати пяти.

Что касается уровня влажности, то показатель не должен превышать 65 процентов. Подобные характеристики способны обеспечить гигиеничность, комфортность всех процедур. В помещении сооружается вытяжная вентиляция, это помогает поддерживать оптимальный уровень влажности. Разновидности вентиляции:

• естественная, а также принудительная;
• кольца в двери;
• есть возможность установить решетку на вентиляцию;
• приточная.

Самым простым и доступным считается процесс установки решетки, колец. Данные материалы изготовлены из металла, древесины, а также полимерных материалов. Чтобы установить кольца, придется сверлить соответствующие отверстия, обработать их наждачной бумагой и покрыть лаком, после этого можно ставить кольца. Подобным образом можно установить решетку на вентиляцию, но придется сделать более габаритное отверстие в двери. Выполнив монтаж решетки, колец, следует удостовериться в том, что они крепко держатся и не смогут выпасть.

Схема вентиляции в ванной комнате и туалете в частном доме

Некоторые обладатели дач обустраивают ванные комнаты кондиционерами, но они не способны обеспечить полноценную, качественную вентиляцию. Благодаря ему удастся изменить показатели температуры, но уровень влажности останется неизменным. Зачастую подобные типы обустроены скрытыми вентиляционными шахтами, они декорированы соответствующими решетками.

В деревянном доме вытяжка испытывает гораздо больше нагрузок, учитывая тип материала. Это касается и тех санузлов, которые обустроены мебелью из дерева

Важно помнить, что подобный материал страдает от воздействия влажности, поэтому обязательно нужна вытяжка и дополнительный вентиляционный канал. Кондиционер применять не желательно, ведь он слишком сушит воздух, а это чревато растрескиванием древесины. Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы

Это своеобразный чертеж, благодаря которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать места, где имеется неорганизованный поток воздуха и расположение приточной системы

Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы. Это своеобразный чертеж, благодаря которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать места, где имеется неорганизованный поток воздуха и расположение приточной системы.

Установить вентиляцию можно даже своими руками, используя подробную схему. Основная сложность может заключаться в том, что базовый вентиляционный канал расположен далеко от санузла, поэтому необходимо подготовить качественный воздухообмен. В таких целях стоит обустроить вентиляционный рукав исключительно для ванной комнаты с ориентацией стационарный воздуховод. Если же речь заходит о вытяжной шахте, то она обязана находиться не за дверью, а строго за стеной. Когда комната имеет не слишком внушительные габариты, а канал проходит близко, можно легко установить принудительную вентиляцию, используя пошаговую инструкцию и схему.

Принудительная вытяжная вентиляция

В отдельных случаях естественного обмена воздуха бывает недостаточно – приходится устанавливать принудительный. Сейчас мы перечислим ситуации, в которых он просто необходима:

• Если вытяжка в санузле перестала работать или выполняет свою задачу не совсем эффективно. Бывает, что система просто выходит из строя, а ее дальнейший ремонт не является целесообразным.
• Если вы планируете устанавливать в помещении парогенератор. В таком случае, речь идет о дополнительной инсталляции вытяжного вентилятора.

Что нужно знать о вентиляторах в санузлах?

Принудительная вентиляция представляет собой систему, состоящую из трубопровода с электрокулером, направленным на отвод воздуха. Несмотря на разнообразие электрических вентиляторов, их принцип работы примерно одинаковый.

Так какой же бытовой вентилятор выбрать? Обычно такие модели имеют осевой формат, удаляют до 250 куб. м. воздуха. Чтобы точно определиться с необходимой мощностью, воспользуемся элементарной формулой:

M = V * (5…10)

Символ M обозначает производительность кулера, необходимую для достаточной вентиляции вашего помещения. Символ V обозначает его объем в кубометрах. Цифры от 5 до 10 – это поправочный элемент, подразумевающий частоту пользования комнатой. Например, если в доме проживает один взрослый, который умывается утром и принимает легкий душ вечером после работы, можно смело ставить поправочный коэффициент пять.

Давайте подсчитаем примерную производительность хорошей вытяжки с габаритами 2 х 2 х 2.5 метра. Объем помещения составляет 10 кубических метров (мы умножили длину, ширину и высоту). Если коэффициент поправки равен пяти (в доме ведь один человек), минимальная производительность вентилятора составляет 5 * 10 = 50 кубометров.

Насколько безопасно инсталлировать вентилятор? Ведь это электроприбор, а ванные комнаты характеризуются повышенной влажностью. Спешим успокоить – кулеры для влажных помещений выпускаются с высоким классом защиты. Как правило, они маркируются английскими буквами IP и специальными цифрами. Чем они больше, тем выше класс защиты.

Для «мокрых» комнат мы рекомендуем покупать вентиляторы класса IP 34 и выше. Они оснащены особым защищенным корпусом, предохраняющим мотор от попадания внутрь капель воды.

Как сделать вентиляцию в ванной и туалете

Процесс установки вентиляции можно выполнить собственными силами, соблюдая некоторые рекомендации и правила:

• С помощью ершика почистить канал системы.
• Фиксация вентиляции осуществляется в зоне повышенной влажности, а именно под потолком и обязательно напротив источника воздуха.
• Следует сделать точную разметку установки, расположения проводки, учитывая расположение источника электричества, размеров вентилятора.
• Монтажные работы проводятся с помощью клея, решетки, дюбелей, отвертки. Для воздуховода пригодится шланг, а для маскировки агрегата и труб – короб из гипсокартона.
• Поместить в воздуховод специальный вентилятор. Если же используется накладная модель, то сперва крепится короб. Соединить клеммы с кабельной линией, но только двужильной.
• Установить корпус, для чего есть встроенные защелки. Если их нет, можно использовать дюбели.
• Когда нет возможность прямого подключения, нужно нарастить воздуховод, который маскируют или декорируют. Понадобится любой тип шланга – гибкий или жесткий.
• Чтобы расходовать минимальное количество электричества, рационально пользоваться устройством, желательно активировать вентилятор в тот момент, когда включается свет. Для этого необходимо провести специальный кабель к выключателю.
• Выполнив установку, подключив к сети, можно подать напряжение, это требуется для проверки функционирования вентиляции принудительного типа.

Когда оборудование выбрано не совсем точно, а расчеты сделаны не верно, система будет работать не совсем эффективно. Простыми словами, она будет работать с обратным эффектом, так как воздух будет задуваться обратно в помещение.

Фото: например, при обшивке туалете пластиковыми панелями было расширено отверстие вентиляционного канала и нарощено до каркаса гофрированной трубой
Далее был смонтирован вентилятор вытяжки

Решить проблему просто, если поставить обратный клапан. Побор данного прибора напрямую зависит от вентиляции. Если канал находится вертикально, то необходимо брать горизонтальный клапан с обратным эффектом. В случае продольного воздуховода – потребуется помощь вертикального клапана. Для автоматизации всего вентиляционного процесса в ванной комнате и туалете, можно воспользоваться таймером. С его помощью будет поддерживаться установленный режим, независимо от присутствия и отсутствия хозяев.

Подводя итоги, следует отметить, что вентиляция играет важную роль в нормальном функционировании, работе приборов, состоянии мебели, а главное, здоровья человека. Постоянная влажность, отсутствие полноценной циркуляции воздуха, сопровождаются появлением плесени, сырости, неприятных запахов. Учитывая широкий выбор способов проветривания и вентиляции, можно подобрать именно тот, который получиться монтировать своими руками.

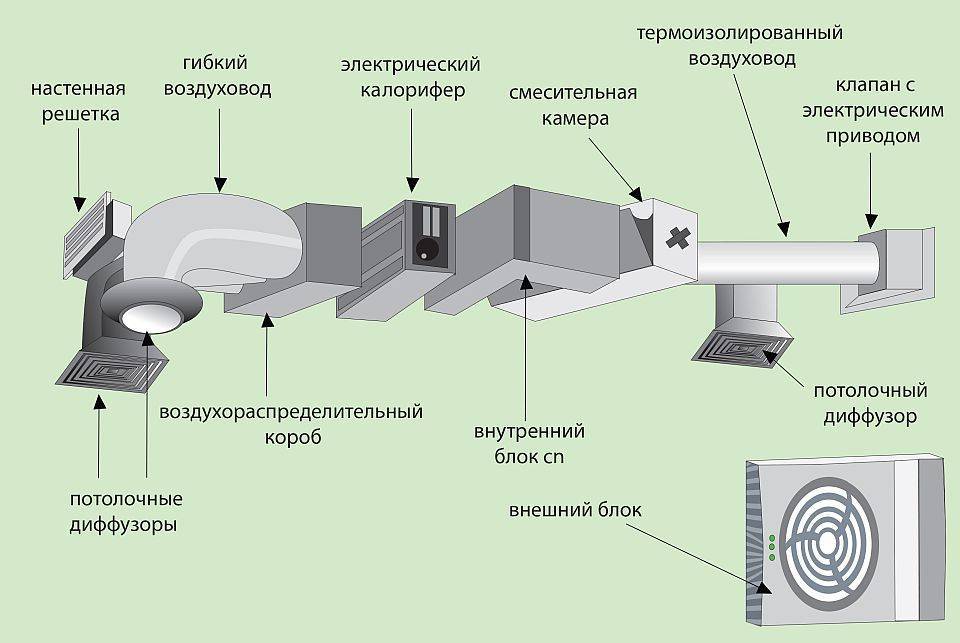

Монтаж и установка приточно-вытяжной вентиляции

Монтаж приточно-вытяжной вентиляционной системы можно выполнить самостоятельно при условии наличия базовых строительных навыков, т.к. установка скрытых воздуховодов производится на этапе строительства межэтажных перекрытий. В случае монтирования за подвесным потолком эти навыки не понадобятся. Прокладка трубопроводов приточно-вытяжной системы производится «в раструб», стыки фиксируются герметиком или саморезами. При этом удастся существенно сэкономить на сборке, потому что монтаж вентиляционных воздуховодов стоит достаточно дорого.

Почти все производители дают гарантию на компрессоры только при условии профессиональной установки. Монтаж компрессора должны осуществлять специалисты, которые подключат его к воздуховодным каналам, проведут пуско-наладочные работы.

Смонтированную систему необходимо проверить, провести пробный запуск, отрегулировать при необходимости показатели расхода, скорости. Отклонение от проектных норм не должно быть более 10%

Особое внимание нужно уделить герметизации воздуховодов, их креплению, изоляции, соответствию сечений и т.д

Дальнейшее обслуживание приточно-вытяжной вентиляции будет состоять в периодической чистке воздуховодных каналов, своевременной замене фильтров, уходе за движущимися элементами компрессора.

Приточно-вытяжная вентиляционная система за счет принудительной конвекции способна качественно очищать воздух в помещении, своевременно и в необходимых объемах обеспечивать приток свежего воздуха и утилизацию отработанного. Она способна прокачать любые объемы воздушных масс, хотя как правило, для комфортного самочувствия достаточно двух-трех объемов вентилируемого помещения. При всех своих особенностях установки и эксплуатации приточно-вытяжная система является достойным решением вентилирования любых помещений, связанных с жизнедеятельностью человека.

Виды вентиляционных систем

Где бы ни устанавливалась вентиляция (система для качественного воздухообмена в замкнутых пространствах), необходимо знать, по каким параметрам она различается. Опираясь на возможности той или иной системы и ее модификации, можно самостоятельно сделать вентиляцию в ванной комнате и в туалете, независимо от того, раздельный это санузел или совмещенный.

По способу воздухообмена вентиляция бывает естественной и принудительной.

Естественная вентиляция

В обязательном порядке устанавливается в многоквартирных домах и должна быть учтена при проектировании и строительстве частного дома.

Неотъемлемым элементом системы естественной вентиляции являются вытяжные каналы, установленные в санузлах и на кухне жилых помещений.

Этапы воздухообмена при естественной вентиляции

1. При хорошей тяге загрязнённый влажный воздух из санузла по вентканалам вытягивается за пределы жилого помещения.
2. Свежий воздух из комнат начинает поступать через специальные отверстия в дверях либо щели между ними и полом.
3. В само жилое помещение приток воздуха происходит посредством вентиляции через окна, во время открытия входных дверей, либо через специально предусмотренные для этого клапаны.

При нарушении одного из этапов данной цепи полноценное функционирование естественной вентиляции будет невозможно.

Возможные причины нарушения работы естественной системы воздухообмена:

1. Засорённые вентиляционные каналы и, как следствие, слабая тяга.
2. Отсутствие необходимых каналов для притока воздуха в ванной и туалете.
3. Использование современных, герметичных, не дышащих материалов и конструкций (окна, двери, отделка), не дающих свободно поступать воздушным массам извне в комнаты жилого помещения.
4. Возникновение эффекта обратной или слабой тяги (при изменении погодных условий, малой разнице температуры воздуха в помещении и на улице, выравнивание давления и плотности воздушных масс).

Конструкцию естественной вентиляционной системы, установленной в многоэтажных домах, нельзя изменять, но можно усовершенствовать, повысив её эффективность.

Принудительная вентиляция (искусственная)

Циркуляция воздуха происходит с применением механических аппаратов — вентиляторов, увеличивающих скорость движения воздушного потока в замкнутых пространствах.

Вентилятор разреживает плотный воздух внутри санузла, втягивая часть его в вентканал, на входе которого установлен. Как результат, происходит естественный приток воздуха из жилых комнат.

Возможные причины нарушения работы принудительной системы воздухообмена:

1. Неправильно подобранный вентилятор по мощности.
2. Отсутствие подачи электроэнергии.

Вентиляционные системы разделяются по назначению:

Вытяжная	Приточная	Смешанная
Поток вытягивается вентилятором	Поток вытягивается естественным путём	Поток вытягивается вентилятором
Естественный приток воздуха	Воздух в комнаты нагнетается вентилятором	Воздух в комнаты нагнетается вентилятором
1 вентилятор	1 вентилятор	2 вентилятора

По конструкции различают 2 типа вентиляционных систем: канальную и бесканальную.

Канальная вентиляция – воздух движется по вентиляционной системе в специально оборудованных каналах (трубах, коробах, вентиляционных шахтах).

Бесканальная вентиляция – вытяжка осуществляется через отверстия в стенных проёмах или потолке, воздух вытягивается либо из одного помещения в другое (из ванной в туалет), либо сразу на улицу или в чердачное помещение.
