Вентиляторы
Принудительная вентиляция в ванной и туалете организуется при помощи вентиляторов. Среди них различают:
Осевые. Представляют собой ось электродвигателя, на которой размещено колесо с консольными лопастями. Механизм установлен в цилиндрическом корпусе. При запуске мотора ось начинает вращаться, а вместе с ней приходят в движение лопасти. Воздух движется в осевом направлении внутрь вентиляционного канала.
Характеризуются производительной мощностью в 100 м³/ч и выше. напорная сила невысока, показатель уровня рабочего шума около 30-50 дБ.
Довольно популярны из-за приемлемой стоимости, простоты монтажа. Устанавливаются непосредственно внутрь вентиляционного проема, куда необходимо подвести электрический кабель.
Центробежные. Устанавливаются внутри вентиляционного канала, обладают высокими показателями производительности, низким уровнем шума во время работы. Удобны в монтаже и дальнейшей эксплуатации.
Могут быть прямоугольной формы или круглой. Монтируются под потолком и закрываются гипсокартонной, подвесной потолочной конструкцией. В комплект к данным вентилятором подойдут жесткие или полужесткие воздуховоды.
Радиальные. Механизм представляет собой спиральный кожух с лопаточным колесом внутри. При вращении колеса воздух захватывается лопатками, подается радиально, к периферии. Там происходит его сжатие и перемещение в спиральный кожух, откуда он попадает в нагнетательное отверстие.
Бывают радиальные устройства одностороннего и двустороннего всасывания, лопатки которых загнуты вперед или назад. Отличаются более тихой работой, а механизмы с загнутыми назад лопатками экономят до 20% электроэнергии.
Принудительная вентиляция: изготовление своими руками
Строительными нормами принято разделять вентиляционные каналы кухни и санузла, а раздельные ванну и туалет обычно совмещают общим вентиляционным каналом или отверстием в смежной стене, которое прикрывают декоративной решеткой. Реже для каждой комнаты оборудуется отдельная вентиляция и собственное вытяжное «окно».
Разновидности вентиляторов для обустройства системы вентиляции
Виды вытяжных устройств для ванной и туалета:
- Осевой вентилятор (настенный, потолочный) для каналов 100, 125, 150 мм.
- Центробежный вентилятор (настенный, потолочный) для каналов 100, 125, 150 мм.
- Приточно-вытяжные рекуператоры в зависимости от производителя и модели требуют одно отверстие диаметром 215-225 мм либо два по 80-90 мм с расстоянием между ними в 200-350 мм. Устройством такого типа обеспечивается приточно-вытяжная вентиляция с возможностью подогрева входящего воздуха.
5 Как сделать вентиляцию в ванной и туалете
Вентиляция большого городского дома обходится, в большинстве, без дополнительных воздуховодов. В нише общего шахтного канала, если он размещается сразу за стеной санузла, монтируют вентилятор. В случае размещения канала за стеной туалета и наличия перегородки с ванной поступают по-другому: устанавливают вентиляционные решетки с обеих сторон стены.
Возможно использование комбинированного варианта. Отверстие для вентиляции в ванной обычно позволяет установить вентилятор. Если его поставить, произойдет взаимодополнение принудительной и естественной систем – самый оптимальный вариант. Но если канал вентиляции далеко, его нужно подвести в вентилируемое помещение.
Лучший вариант – комбинированный (в вентиляционное отверстие устанавливается вентилятор)
Для этого используются короба. Они бывают прямоугольными, круглыми или гофрированными. Пластиковые короба прямоугольной или круглой формы предпочтительнее: они плохо проводят шум от вентилятора, воздух не встречает сопротивления на своем пути. Гофрированные могут быть жесткими или мягкими. Их используют в местах, сложных для подвода или на небольших расстояниях.
Монтаж вытяжки требует соблюдения правил:
- ее размещают на противоположной от входной двери стене, как можно выше: установка в стену с дверью снижает циркуляцию;
- узкое канальное отверстие расширяют перфоратором, в широкое ставится пластиковая труба;
- вентилятор полностью утапливают в шахту, крепят дюбелями, саморезами, герметиком и закрывают решеткой;
- электропроводку выполняют закрытой: прячут в стену или короб.
В ванной часто можно встретить подвесные, натяжные или фальш-потолки. Вентиляция в санузле проектируется и устанавливается до устройства потолка. Если отверстие в шахту размещено ниже подвесного потолка, следует задуматься о вентиляции пространства. Воздушный поток между потолками обеспечит решетка недалеко от вентиляционного отверстия. Если вход в шахту размещается выше фальш-потолка, вырезают несколько вентотверстий, в одном из них размещают вентилятор.
Окна+
Если эффективность вентиляции в квартире до установки герметичных пластиковых окон со стеклопакетами вас вполне устраивала, а после их монтажа вы почувствовали нехватку свежего воздуха, решение проблемы воздухоснабжения жилища может оказаться неожиданно простым. Поставьте шпингалеты окон в режим зимнего проветривания (ручка шпингалета вверх и немного вправо) или летнего проветривания (ручка вверх). Через образующиеся при этом в притворах окон щели в комнаты будет просачиваться необходимый для дыхания свежий воздух. Никаких дополнительных приборов и устройств вам не понадобится.
| Приточный клапан Aereco на створке окна |
Увы, через приоткрытые даже таким способом окна в дом будет проникать уличный шум, возникнут сквозняки, особенно опасные для стариков и детей. Если эти явления недопустимы, для разгерметизации квартиры лучше использовать приточные вентиляционные клапаны, которые обеспечивают бесшумный доступ в жилище свежего воздуха и нормализацию работы естественной вентиляции.
Приточные вентиляционные клапаны могут монтироваться в различных местах квартиры. Это может быть внешняя стена — сбоку от окна, на высоте человеческого роста (например, клапаны КИВ-125), запененный стык окно–стена (клапаны «Климабокс» от КВЕ), створочный или импостный профиль пластикового или деревянного окна (клапаны ЕММ от «Аэрэко»). Siegenia — Aubi предлагает очень интересные модели приточных вентиляционных клапанов, монтируемых в зазор между торцом стеклопакета и оконным профилем («Аэромат-80») или под подоконную доску («Аэрофлэт»).
Электроэнергии приточные вентиляционные клапаны не потребляют, их пропускная способность в зависимости от модели может составлять от 2 до 50 м3/ч (у некоторых моделей расход может регулироваться вручную или автоматически).
Количество и месторасположение клапанов определяется согласно расчету. Обычно их ставят в каждом жилом помещении, не менее двух клапанов на квартиру. К примеру, для нормализации работы системы естественной вентиляции, удаляющей из дома 90 м3/ч вытяжного воздуха, достаточно установить в жилых комнатах 3–4 клапана производительностью по 30 м3/ч каждый при перепаде давлений между квартирой и улицей 10 Па.
Надо сказать, что чем лучше тяга в вентканалах и выше ветровое давление на фасады, тем больше воздуха будет поступать через приточные вентиляционные клапаны в жилище. Иногда приточного воздуха может оказаться даже слишком много, поэтому клапаны приходится прикрывать. Не рекомендуется располагать изголовье кровати, особенно детской, рядом с клапанами, так как зимой от них заметно тянет холодом.
А вот летом, в безветренную погоду, свежий воздух может и вовсе не идти в дом, даже в том случае, если клапаны полностью открыты. Поэтому для обеспечения квартиры свежим воздухом (особенно если она расположена на последнем или предпоследнем этаже дома) помимо клапанов лучше все же оборудовать вытяжные отверстия на кухне и в санузле хорошими вытяжными вентиляторами.
Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа
В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
Soler&Palau TDM-200 1 980 руб. | 40 | 25 | 200 | |
Blauberg Sileo 125 2 860 руб. | 32 | 17 | 197 | |
Electrolux EAFM – 150 1 900 руб. | 32 | 25 | 320 |
Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:

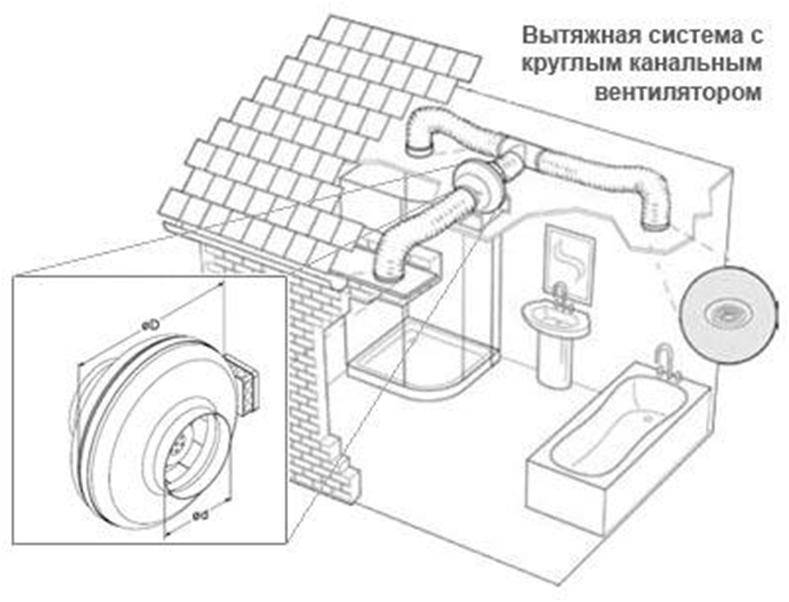

Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.
Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.
1
3
Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:
Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.
| Площадь ванной/высота потолка | 2,5 | 2,7 | 3 | 3,2 | 3,5 | 4 |
|---|---|---|---|---|---|---|
| 6 | 234 | 253 | 281 | 300 | 328 | 374 |
| 7 | 273 | 295 | 328 | 349 | 382 | 437 |
| 8 | 312 | 337 | 374 | 399 | 437 | 499 |
| 9 | 351 | 379 | 421 | 449 | 491 | 562 |
| 10 | 390 | 421 | 468 | 499 | 546 | 624 |
| 11 | 429 | 463 | 515 | 549 | 601 | 686 |
| 12 | 468 | 505 | 562 | 599 | 655 | 749 |
| 13 | 507 | 548 | 608 | 649 | 710 | 811 |
| 14 | 546 | 590 | 655 | 699 | 764 | 874 |
| 15 | 585 | 632 | 702 | 749 | 819 | 936 |
Формула расчета объема воздуха для полного воздухообмена
Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
Maico ER 60 18 732 руб. | 26 | 21 | 62 | |
Вентс ЦФ 100 3 248 руб. | 38 | 29 | 122 | |
Blauberg – Valeo 60 13 764 руб. | 45 | 30 | 320 |
Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.
Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:
Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.
Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем
Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам
Периодически необходимо проводить чистку вентиляционной решетки
Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.
Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.
Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери
Схема монтажа вентиляции в объединенном санузле
При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.
Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.
Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера
1
4
Установка вентиляции своими руками: что нужно знать
Установка вентиляции самостоятельно
Монтаж вентиляции в ванной – дело несложное, но только если уже есть выход в воздуховод, проверена система и все работает. Но когда дело касается индивидуального строительства, установка вентиляции в ванной или другом помещении должна происходить на стадии возведения стен!
Вентиляция ванной в частном доме устраивается точно по тому же принципу, как и в многоквартирном: естественная или принудительная, она закладывается в проект помещения и монтируется по мере возведения конструкции.
В случае, когда нет необходимости или возможности устанавливать вытяжку в каждую комнату, индивидуальная потолочная вентиляция в ванной может быть заменена на более доступные способы. Например, вентиляция из кухни в ванную или между ванной и туалетом – такие конструкции позволяют сократить финансовые затраты на установку воздуховодов и приобретение вентиляторов. Одного приточно-вытяжного прибора, смонтированного на кухне, будет достаточно для обеспечения воздухообмена в двух-трех помещениях.
Правила монтажа вентиляции в доме
Требования к обустройству вентиляции
Установка вентиляционного оборудования не всегда требует сооружения дополнительных конструкций. Вполне достаточно установить прибор в нише вытяжной шахты, чтобы обеспечить приток и отток воздушных масс. Но это только в том случае, если шахта канала находится прямо за стеной ванной комнаты или совмещенного санузла. В некоторых случаях (если дом ветхий) потребуется замена вентиляционных коробов ванной, для этого возможно придется вызывать мастера.
Нужно понимать, что совмещение естественной и принудительной вентиляции – вполне разумный подход к решению проблемы. В частности, если вентканал расположен через помещение (одно или несколько), а диаметр вентиляционной трубы в ванной позволяет перемещать объемные потоки воздуха, потребуется возведение вентиляционных коробов.
Виды коробов для вентиляции:
- пластиковый: может быть как круглого, так и прямоугольного сечения. Отличается низкой шумопроводностью и минимальным сопротивлением потокам воздуха. Простота монтажа и подбор под нужное сечение вентиляционной трубы делают данную конструкцию самой популярной;
- мягкий гофрированный короб применяется только в случае малых расстояний или же в местах, где нет возможности поставить жесткую конструкцию.
Точный расчет и первичные навыки подскажут, как делать вентиляцию в ванной, туалете или на кухне. А чтобы лучше понимать, с чем придется столкнуться, просмотрите фото, расположенные ниже. Здесь вы найдете ответы на свои вопросы и сможете выполнить монтаж системы собственными руками.
Капремонт или замена?
| Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания |
Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…
Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.
| Приточная установка для одной комнаты в интерьере |
Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.
Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.
Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.
Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.
Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.
Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).
| Приточная установка для одной комнаты Marta |
Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долговременный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.
Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».
5 Приборы с дополнительными функциями
Если устанавливать отдельный включатель для устройства, то саму модель можно выбрать с дополнительными полезными функциями. Они сделают пользование более удобным.
Среди таких функций можно отметить самые популярные:
- 1. Вмонтированный фотоэлемент. Он будет фиксировать момент входа человека в туалет и будет включать и выключать устройство. Это позволяет сэкономить очень много электричества.
- 2. Обратный клапан. Такая функция частично рассматривалась выше. Благодаря ей можно предотвратить попадание неприятных запахов в помещение от соседей за счет клапана или заслонки.
- 3. Датчик процента влажности. Вентилятор будет включаться, когда нужно, и выключаться при достижении необходимого уровня влаги или критических показателей.
- 4. Таймер. С его помощью можно настроить работу вентилятора в любое время.
- 5. Режим проветривания. Также включается в случае повышения влажности, поскольку устройство, как правило, работает на минимальных настройках. При достижении определённого процента влажности устройство включается на полную мощность.
Если в доме туалет и ванная расположены отдельно, то можно использовать только один вентилятор. В этом случае нужно просто соединить вентилятор гофрой в стене. Это позволит обеспечить проветривание двух комнат одновременно.
4 Выбор эффективного вентилятора
Выбрать агрегат для принудительной вентиляции в ванной комнате и туалете при многообразии конструктивного исполнения и различных технических характеристиках – задача не из простых. Они различаются, прежде всего местом установки. Канальные монтируются в воздуховоде, за шахтной решеткой. Радиальные размещают на выходе канала. Они имеют привлекательный эстетичный корпус.
Конструкция определяет производительность, шумность, место установки. Встречаются такие вентиляторы:
- 1. Осевой – захватывает воздух лопастями и направляет вдоль своей оси. Создает среднее по силе давление или меньше, применяется для бесканальных систем вентилирования.
- 2. Диаметральный – с рабочим органом барабанного типа. Производительность небольшая.
- 3. Центробежный – выполнен в спиральном корпусе. Производительность самая большая, шум создает также большой.
- 4. Центробежно-осевой – вобрал лучшие показатели иных типов. Небольших размеров, шумит несильно, производительность хорошая.
Выбирая вентилятор, ознакомьтесь с паспортом изделия. Прежде всего безопасность. Корпус обязательно влагозащитный, не пропускающий воду на электродетали. Степень защищенности обозначается кодом IP с двумя цифрами. Первая из них указывает на уровень защиты от попадания сторонних предметов, вторая – насколько прибор защищен от влаги. Для ванной берут вентилятор с IP45. Прямое попадание струи воды не принесет вреда таким вентиляторам.
Следующий показатель – производительность. Вентиляция обязана обеспечить 6–8-кратную смену воздуха. Узнать требуемую производительность просто. Сначала вычисляется площадь помещения, результат умножается минимум на 6, а лучше на 8. Например, площадь санузла 10 м2: выбирают вентилятор, дающий 60–80 м3 воздуха в час.
Выбирают изделие с малой шумностью. В небольшом помещении шум работающего прибора слышен очень отчетливо. Шумность определяется формой лопастей и скоростью вращения. Если подходит, выбирайте прибор больших размеров с малыми оборотами. Его шумность по сравнению с маленьким и высокооборотистым меньше, производительность аналогична. Имейте в виду: шумность не должна превышать 35 децибел, более высокий уровень раздражает психику.
Выбирая вентилятор, обратите внимание на производительность, бесшумность и степень влагозащиты корпуса
На современные вентиляторы дополнительно устанавливают устройства, повышающие функциональность. Среди них:
- обратный клапан – перекрывает воздуху доступ в помещение из каналов;
- датчик влажности – измеряет уровень пара в ванной, включает вентилятор;
- датчик движения – прибор включается, когда в санузле находятся люди;
- таймер – выключает вентилятор через время после использования выключателя;
- шумоподавитель – устанавливается перед прибором для подавления шумов.
Как сделать вентиляцию в санузле своими руками
Сделать вентиляцию в частном доме своими руками – это в первую очередь определиться, где это помещение расположено относительно других комнат. Здесь вариантов много, но самый удобный вариант, если их стена внешняя. Для естественной вентиляции надо просто сделать в стене отверстие под воздуховод, установить его туда с выводом на улицу и подсоединить его к вертикальному стояку, который собрать своими руками. Стояк должен быть поднят выше крыши на 1 м, и его придется теплоизолировать. Если делается принудительная вентиляция, то со стороны комнаты надо установить на стену оконный или канальный вентилятор.
Если такой стены у туалета и ванной нет, тогда придется вести воздуховод через другие комнаты. Обычно это делают через кухню, объединяя общую систему в одну. То есть, от туалета и ванной ведется горизонтальный участок воздуховода под потолком через кухню, к которому подсоединяют отвод и для кухонного пространства. Воздуховод выводят через кухонную стену на улицу. После монтажа можно сделать декорирование вентиляции с помощью коробов из пластика, дерева, гипсокартона.
С помощью вытяжного вентилятора
Если делается принудительная схема вытяжной вентиляции, тогда вентилятор устанавливается снаружи общей магистрали. Если естественная, тогда воздуховод выводится на улицу выше конька кровли.
Здесь важно правильно выбрать тип вентиляторной установки. По понятным причинам это не может быть накладная конструкции
Здесь подойдет или канальный вид, или радиальный, или крышной. Самый простой в плане установки – канальный вентилятор. Он просто вставляется в стену, а уже к нему присоединяются воздуховод от горизонтального участка, прошедший по кухне, с другой стороны небольшой высоты стояк. Хотя и здесь лучше вывод сделать выше крыши, чтобы неприятные запахи не просачивались обратно в дом.
Монтировать воздуховоды просто, потому что они собираются или по принципу раструбной системы (одна в одну), или при помощи специальных переходников на хомуты или на герметик. Канальный вентилятор просто вставляется в стену, ни к чему не прикрепляясь. Единственное, что надо сделать, это запенить пространство между стеной и трубой.
С помощью приточного клапана
Приточный клапан – это труба в стене, закрытая с внешней стороны сеткой, а с внутренней фильтром. Получается так, что воздух просто проходит по трубе, попадая в помещение ванной или туалета в частном доме. Неплохой вариант, но лучше выбирать клапаны с регулятором зазора и утеплителем внутри трубы. Этот вариант дает возможность регулировать подачу притока свежего воздуха через стену.
Понятно, что сам клапан вопроса воздухообмена не решает. Он предназначен именно для прямого попадания воздуха с улицы внутрь помещения. Отток все равно производится через установленный стояк. А сам воздушный клапан устанавливается точно так же, как канальный вентилятор. То есть высверливается в стене сквозное отверстие, куда прибор и вставляется. И также зазор между ним и стеной заполняется монтажной пеной. Никаких крепежей. То есть, самое сложное в его монтаже – сверление отверстия.
Сложные системы вентиляции
Отдельные системы сложного типа в ванной и туалете частного дома не используются. То есть, специально для отдельно взятых комнат нет вентиляционных систем. Сложные могут быть установлены на весь дом с подключением в схему туалета и ванной. При этом конструкция может быть очень сложной: с фильтрацией, гасителями шумов, рекуператорами, с помощью которые нагревается приточный воздух. В некоторые модели производители добавляют калориферы электрические или водяные.
Это на самом деле сложные по схеме и количеству оборудования вентиляционные системы. Но надо отдать должное, что они на сегодняшний день являются и самыми эффективными. Их конструкция – это блок, в котором располагаются все вышеобозначенные приборы, и сеть разбросанных по всему дому воздуховодов как для приточного участка, так и для вытяжного. Обычно блок устанавливается на чердаке, здесь же собирается схема вентиляционных труб с вводом в комнаты через потолок.
Такие системы сложны для сборки своими руками. Поэтому их монтажом занимаются профессионалы. Хотя производители уверяют, что их конструкции собираются по модульному принципу, как большой конструктор.
Какого типа вентилятор подходит для конкретного помещения
Для жилого дома лучше всего выбирать вытяжную систему вентиляции. Воздух входит в помещение естественным путем, а выводится с помощью вентилятора. Вытяжные вентиляторы разделяются на следующие типы:
- канальные;
- осевые;
- радиальные;
- крышные.
Осевые настенные вентиляторы (еще их называют накладными)
Обычный осевой настенный вентилятор
В конструкцию входят:
- корпус в виде цилиндра;
- колесо внутри корпуса (оно имеет консольные лопасти);
- ось электродвигателя (на ней крепится колесо);
- ротор и статор.
Воздух захватывается вращающимися лопастями, и активированный воздушный поток выводится из помещения наружу.
Вентиляторы канального типа
Осевые канальные вентиляторы появились в домах граждан не так давно. И устанавливают их не настолько часто, как накладные вентиляторы. Причина такой непопулярности – сложность монтажа своими руками. Но иной раз они становятся незаменимыми и идеально подходящими для конкретных условий. К примеру, если квадратура помещения, в котором требуется контролировать вентиляцию, превышает 15 м².
Осевой вентилятор канального типа
Вентиляторы радиального типа
Вентилятор радиального типа
Конструкцию этого агрегата составляют:
- двигатель;
- ось вращения колеса, имеющего лопасти;
- металлический короб спиралевидной формы (напоминает ракушку древнего моллюска аммонита), закрытый.
Вентиляторы крышные
Вентиляторы устанавливаются на крышах особняков и многоквартирных домов.
В частных домах часто применяются крышные вентиляторы
Подключение вентилятора в ванной
Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:
Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).
- Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
- Установить таймер, который будет автоматически по расписанию подавать питание.
Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.
Проверка вентканала
Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.
Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.
В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.
Особенности принудительной вентиляции в ванной
При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.
Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.
Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:
- На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
- Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
- Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
- В плитке делаем надрез, куда пропустим провод электропитания.
- Вставляем дюбеля.
- Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
- Устанавливаем на место, закручиваем болты.
- Подключаем провода.
- Проверяем работоспособность и устанавливаем решетку.
