Свежий воздух – залог здоровья
Чистота и свежесть воздуха – это неоспоримое условие комфортного пребывания в помещении. Но если в жилых комнатах это условие достаточно просто соблюдать при помощи проветривания через окна, то в туалете и ванной с ним имеются некоторые сложности. Наличием достаточного оконного проема может похвастаться далеко не каждый санузел частного дома. Особенности расположения помещений в квартире крайне редко подразумевают наличие окна как такового.
Типовые многоквартирные постройки, как правило, «прячут» санитарную зону в «глухую» коробку маленькой площади с общим воздушным вентиляционным каналом. Он реализован как небольшое отверстие под потолком, работающее по естественному приточно-вытяжному принципу.
Какой должна быть правильная вентиляция в квартире и частном доме
Важно помнить, что в частном доме необходимо провести конструирование таким образом, чтобы приток свежего воздуха был во все комнаты, независимо от того жилые они или технические. При этом учесть функциональное назначение каждой площади и исходя из этого оборудовать естественную или принудительную вентиляцию. Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла
Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.
В общем, необходимо учесть следующие особенности в частном доме:
Пространство, организуемое под полом (погреба, чуланы, кладовые комнаты) должны обязательно иметь вентиляцию. Это позволит избежать возникновения сырости при отсутствии солнечного света. Так же не будет скапливаться затхлый запах и прорастать плесень. При обустройстве этих площадей, необходимо организовать проемы для вентиляции – диаметр должен быть не менее 12 см. В случае прямоугольного отверстия габариты обеих сторон не должны быть менее 10 см. К тому же, они обязательно располагаются над уровнем пола не ниже чем на 30 см.
В частных домах при наличии двух и более этажей, проблематичным участком является лестница, которая служит естественным вентиляционным каналом. Но если воздух по ней будет двигаться беспрепятственно, с нижних этажей будет попадать на верхние, что будет способствовать резкому перепаду температур на разных этажах дома. Для этого рекомендуется каждую комнату на втором и последующих этажах снабжать закрывающейся плотно дверью. А вот в мансардном помещении ставят принудительную вентиляцию. Это необходимо сделать потому, что малая высота вентиляционного канала не обеспечит нужной силы тяги.
Для кухонного помещения обязательно необходимо делать отдельные вентиляционные каналы с выводной трубой, расположенной достаточно высоко над уровнем крыши
Это обеспечит достаточную интенсивность тяги, чтобы избавить помещение от всех накопившихся паров, продуктов распада газа и прочих вредных веществ, скапливаемых здесь.
Необходимо обратить внимание, что для кухни оборудуют вытяжку из стальной трубы. Причем, внутренняя поверхность должна быть предельно гладкой. Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров.
Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки
Ее эффективность, особенно в момент приготовления пищи, неоспорима.
Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров.
Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки. Ее эффективность, особенно в момент приготовления пищи, неоспорима.
Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час.
Особенности оборудования вентиляций, как в частном доме, так и в квартирах:
- Кухня – это то место, к оборудованию вентиляцией которого, необходимо подойти крайне ответственно. Причем, помимо вентканала необходимо учесть и кухонное оборудование. Кухня общим объемом 8 м3 допускает установку плиты с 2 конфорками.
- При кубатуре 12 м3 можно уже использовать 3 конфорки.
- И только с превышением 15 м3 можно позволить полноценную плиту с четырьмя конфорками.
- Необходимо учесть, что в жилых комнатах в квартире не предусмотрены специальные вентиляционные шахты. Именно по этой причине, желательно, поставить пластиковые окна со специальным клапаном, позволяющим осуществить дополнительный приток воздуха.
- На кухне при грамотном планировании, на этапе строительства, всегда будет предусмотрено два отверстия – один для естественной вентиляции помещения, второй для вывода трубы от газового котла или колонки.
- Чаще всего ванную комнату, туалет или совмещенный санузел оборудуют специальным вентилятором соответствующей мощности. Без него здесь будет скапливаться влага, образовываться грибок и появляться затхлый запах.
Организация принудительной вентиляции подразумевает установку вытяжного вентилятора.
Схемы подключения вентилятора
Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.
Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену. Если это невозможно, следует подумать о декоративных накладках или коробах.
Существует три способа подключения в электросети:
- С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
- Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
- Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.
От лампочки
На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.
Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.
Выключается прибор только тогда, когда будет погашен свет.
Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:. К плюсам следует отнести:
К плюсам следует отнести:
- простоту монтажа;
- низкую стоимость.
Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).
Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии.
Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке
Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.
От выключателя
Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.
Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.
Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.
По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.
Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).
Через автоматику
Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.
Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.
Таким образом, помещение достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.
Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель. Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.
Стандартный алгоритм работы заключается в следующем:
- Вентилятор включается одновременно со светом.
- Пока горит лампочка, вытяжка работает.
- После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
- Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.
Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.
5 Приборы с дополнительными функциями
Если устанавливать отдельный включатель для устройства, то саму модель можно выбрать с дополнительными полезными функциями. Они сделают пользование более удобным.
Среди таких функций можно отметить самые популярные:
- 1. Вмонтированный фотоэлемент. Он будет фиксировать момент входа человека в туалет и будет включать и выключать устройство. Это позволяет сэкономить очень много электричества.
- 2. Обратный клапан. Такая функция частично рассматривалась выше. Благодаря ей можно предотвратить попадание неприятных запахов в помещение от соседей за счет клапана или заслонки.
- 3. Датчик процента влажности. Вентилятор будет включаться, когда нужно, и выключаться при достижении необходимого уровня влаги или критических показателей.
- 4. Таймер. С его помощью можно настроить работу вентилятора в любое время.
- 5. Режим проветривания. Также включается в случае повышения влажности, поскольку устройство, как правило, работает на минимальных настройках. При достижении определённого процента влажности устройство включается на полную мощность.
Если в доме туалет и ванная расположены отдельно, то можно использовать только один вентилятор. В этом случае нужно просто соединить вентилятор гофрой в стене. Это позволит обеспечить проветривание двух комнат одновременно.
Установка вентиляции своими руками: что нужно знать
Установка вентиляции самостоятельно
Монтаж вентиляции в ванной – дело несложное, но только если уже есть выход в воздуховод, проверена система и все работает. Но когда дело касается индивидуального строительства, установка вентиляции в ванной или другом помещении должна происходить на стадии возведения стен!
Вентиляция ванной в частном доме устраивается точно по тому же принципу, как и в многоквартирном: естественная или принудительная, она закладывается в проект помещения и монтируется по мере возведения конструкции.
В случае, когда нет необходимости или возможности устанавливать вытяжку в каждую комнату, индивидуальная потолочная вентиляция в ванной может быть заменена на более доступные способы. Например, вентиляция из кухни в ванную или между ванной и туалетом – такие конструкции позволяют сократить финансовые затраты на установку воздуховодов и приобретение вентиляторов. Одного приточно-вытяжного прибора, смонтированного на кухне, будет достаточно для обеспечения воздухообмена в двух-трех помещениях.
Правила монтажа вентиляции в доме
Требования к обустройству вентиляции
Установка вентиляционного оборудования не всегда требует сооружения дополнительных конструкций. Вполне достаточно установить прибор в нише вытяжной шахты, чтобы обеспечить приток и отток воздушных масс. Но это только в том случае, если шахта канала находится прямо за стеной ванной комнаты или совмещенного санузла. В некоторых случаях (если дом ветхий) потребуется замена вентиляционных коробов ванной, для этого возможно придется вызывать мастера.
Нужно понимать, что совмещение естественной и принудительной вентиляции – вполне разумный подход к решению проблемы. В частности, если вентканал расположен через помещение (одно или несколько), а диаметр вентиляционной трубы в ванной позволяет перемещать объемные потоки воздуха, потребуется возведение вентиляционных коробов.
Виды коробов для вентиляции:

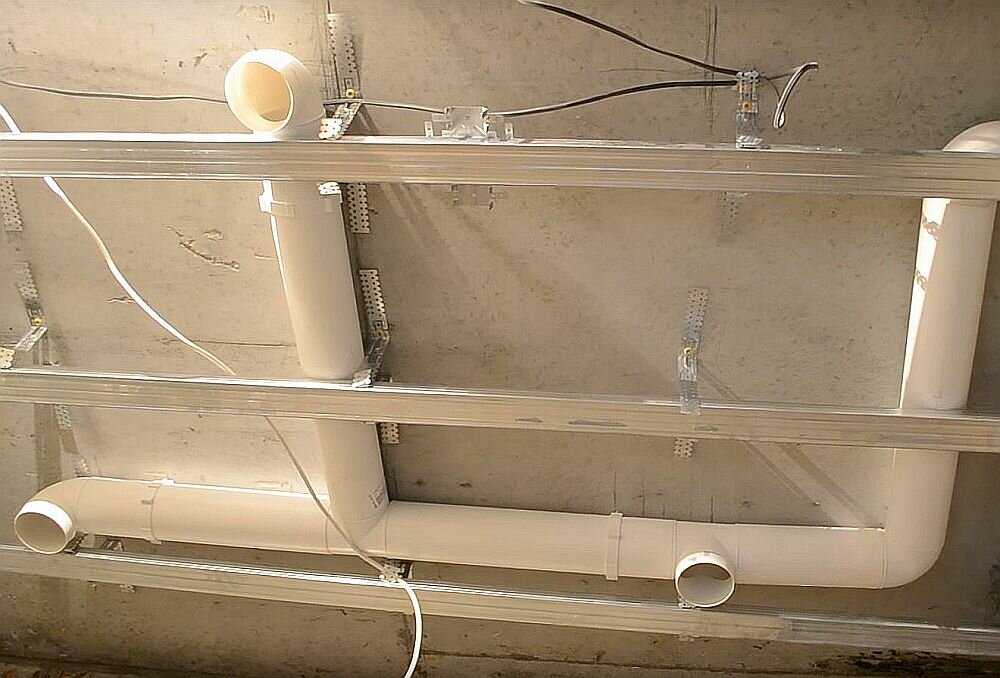

- пластиковый: может быть как круглого, так и прямоугольного сечения. Отличается низкой шумопроводностью и минимальным сопротивлением потокам воздуха. Простота монтажа и подбор под нужное сечение вентиляционной трубы делают данную конструкцию самой популярной;
- мягкий гофрированный короб применяется только в случае малых расстояний или же в местах, где нет возможности поставить жесткую конструкцию.
Точный расчет и первичные навыки подскажут, как делать вентиляцию в ванной, туалете или на кухне. А чтобы лучше понимать, с чем придется столкнуться, просмотрите фото, расположенные ниже. Здесь вы найдете ответы на свои вопросы и сможете выполнить монтаж системы собственными руками.
Расчет оптимальной производительности
Перед приобретением аппаратуры нужно выполнить все необходимые расчеты. При вычислении достаточной производительности вентилятора определяют объем комнаты.
Чтобы определить объем помещения, площадь пола умножают на высоту стен. Полученное число умножают на коэффициент кратности воздухообмена. В результате получится минимально эффективная мощность вентиляционной системы.
Если оборудование устанавливают в неподходящем для обеспечения воздухообмена месте, величину умножают на 3. Кроме того, нужно определиться с расположением вентиляционных отверстий. Для этого оставляют зазор между полом и дверью, устанавливают решетки по нижнему краю дверного полотна.
Какие технические требования предъявляют к вентиляторам
Прежде чем сформулировать пакет технических параметров требуемой модели агрегата, нужно сначала произвести расчетные действия по плановой производительности: площадь комнаты умножаем на коэффициент от 5 до 7, и прибавляем константу 20% – это и есть искомая величина производительности вентилятора.
Если расчет выполнен правильно, то шум от установленного оборудования не должен быть выше 35 дБ. При этом мощность устройства отвечала возможности замены воздуха в комнате не менее пяти раз за час.
Аэродинамика вентсистем
Параметры аэродинамики определяются взаимосвязью между затраченным воздушным объемом и получаемым давлением. КПД прибора, учитывающий, кроме всего прочего, механические потери мощности на процессы трения в рабочих составляющих прибора, и объемные, которые случаются через утечки в уплотнении, а также аэродинамические потери, которые относятся к проточной части вентилятора, — довольно высокий.
Крыльчатка — это, бесспорно, один из основополагающих элементов конструкции вентилятора. В зависимости от вида, формы и материала лепестков данной детали прогоняющие воздух устройства делят на группы:
- диагональные,
- диаметральные,
- радиальные,
- полуосевые и осевые.
1. Диагональные вентиляторы для ванной и туалета
Диагональные вентиляторы следовало бы назвать симбиозом осевых и радиальных разновидностей. У данных моделей вентиляционной техники крыльчатка имеет радиальную форму, которая вместе с центробежной силой приводит к повышению статического дaвления. Направленному потоку воздушных масс присуще осевое направление, которое изменяется под воздействием движения крыльчатки на 45 градусов. Поэтому работающая крыльчатка не создает равноценного давления, и эффективность работы вентиляционной системы достигает 75-80%.
4. Диаметральные вентиляторы для ванной и туалета
Диаметральные вентиляторы – это, в основном, вентиляционные устройства небольших габаритов. Главной деталью упомянутого оборудования является колесо рабочее, вдоль окружности которого движется воздушный поток в обоих направлениях: как в исходящем, так и во входящем. Эффективность рабочего процесса здесь несколько ниже, приблизительно 60- 65%.
5. Радиальные вентиляторы
Радиальные вентиляторы актуальны в тех системах, где нужно создать высокие показатели давления. Превосходные эксплуатационные характеристики данного типа прогоняющих агрегатов определяются конструктивной формой лопаток, а также и рабочего колеса.
Самыми востребованными типами являются следующие:
- промышленные;
- взрывозащищенные;
- осевые;
- оконные, потолочные, а также настенного расположения;
- центробежные;
- тангенциальные;
- канальные;
- вытяжные;
- приточные.
Проектирование системы
Для внедрения вентиляторов в стенные проемы, самым правильным является использование не только декоративных решеток, но и систем фильтрации. Если приходится выбивать дополнительное отверстие между ванной комнатой и санузлом (для проводки воздуха), то фильтр между двумя помещениями является очень рациональным фрагментом вентиляционной системы. Ведь загрязненный воздух из туалета не сможет проникать в ванную комнату.
Представим на рисунке схему подключения вентилятора в общую проводку:
Схема монтажа вентиляционной системы состояит из следующих стратегических этапов:
монтирование воздуховода (важно подобрать правильный диаметр и длину);
спроектировать оптимальную вытяжную систему для ванных комнат (с учетом мощности электропроводки);
своими руками в туалете(можно и с помощью мастера) проделать аккуратное ровное отверстие;
Установить вентиляцию в туалете либо ванной комнате;
Когда вентиляционные системы нужно внедрять в туалеты и ванные комнаты частных домов, то начинать необходимо с организации подключения вентканала к общему дымоходу; либо создать вентиляционный канал.
При проектировании нового канала необходимо тщательно просчитать все этапы прокладки вентиляции через ванную.
Советуем не использовать металлические коробы для создания вентиляционного канала частного дома. Мало того, что металлические конструкции окисляются, так и требуют демонтажа и замены каждые 5 лет. Если вентиляционный канал для отработанного воздуха будет применятся с прямым выходом в дымоход, то из-за углекислоты, металлическая поверхность короба станет еще более коррозирована.
Наиболее рациональным является установка пластиковых коробов. Недаром они почти полностью вытеснили с рынка металлические.
Старайтесь избегать гофрированных труб, они оптимальны только для коротких вентиляционных каналов.
Коробы должны быть установлены еще во время проведения всех ремонтных работ. Боле того, желательно произвести установку еще до того как процесс запущен.
Однако даже после того как вы спроектировали лично всю систему, убедились, что она функционирует и соответствует всем нормативам, вентиляция может давать сбои. Проблема может быть с неточностями в расчете сечений вентиляционных каналов. Также, самыми частыми ошибками является неправильный монтаж.
Если после того как вы соорудили систему вентиляции прошло много времени, и спустя это время система начала заметно барахлить, значит в канале, скорее всего скопилось много мусора, который падает либо со стороны крыши, либо из воздуха. Если кто-то из соседей делал такой капитальный ремонт, который затронул короб, то причина может быть в пробках строительного мусора расположенный поперек воздушного хода.
Монтаж вентиляции своими руками
Перед установкой системы выполняют подготовительные работы. Нужно сравнить размер патрубка вентилятора с диаметром шахты. При несовпадении параметров устанавливают переходную манжету. Шахту маленького диаметра рассверливают.
Определение места для установки
Для повышения эффективности системы проветривания нужно правильно определить место ее монтажа. Вытяжку рекомендуется размещать в верхней части стены. Это позволит быстро удалять горячий воздух из помещения. В нижнюю часть дверного полотна встраивают решетку.
Диагностика состояния вентиляционного канала
При ведении ремонтных работ в ванной комнате в первую очередь определяют проходимость вентиляционных каналов. Для проверки тяги к отверстию подносят бумажную полоску, горящую спичку или зажигалку. Если огонь наклоняется в сторону шахты, система функционирует правильно.
Выбор схемы подключения прибора
Для ванной комнаты в типовой квартире естественного проветривания недостаточно. Единственным исключением считаются помещения, в которых есть окна. Самой распространенной схемой установки вентилятора является подключение к электрическому выключателю. Пока включен свет, вытяжка будет работать.
Тонкости установки вентилятора
Вентилятор устанавливают так:
- Удаляют лицевую панель. Места соприкосновения корпуса со стеной обрабатывают полимерным клеем или герметиком. Эти способы крепления подходят для монтажа легких пластиковых вытяжек.
- Вставляют вентилятор в шахту таким образом, чтобы мотор и рабочее колесо вошли в канал. Корпус прижимают к стене, дожидаясь схватывания клеевого состава.
- Устанавливают противомоскитную сетку. Это предотвратит попадание в помещение пыли и насекомых. Лицевую панель закрепляют саморезами.
- Прокладывают проводку, подключают прибор к электрической сети.
Схема подключения вентилятора к электрической сети.
Распространенные ошибки при монтаже
При отсутствии соответствующих навыков человек при установке системы может допустить ошибки:
- неправильное конструирование воздуховодов, препятствующее движению воздушных масс;
- нарушение герметичности соединений;
- прокладка вентиляционных труб в жилых комнатах, при которой шум работающей аппаратуры доставляет неудобства жильцам.
При неправильном выполнении расчетов система будет функционировать некорректно. Ее придется демонтировать и построить заново.
Вытяжки для кухни без отвода в вентиляцию
Случается так, что проем для вентиляции находится далеко от плиты, подводить отводы к ней становится проблематичным. Тогда может помочь вытяжка для кухни без отводного короба. Она работает по принципу фильтрации загрязненного воздуха, что позволяет использовать его вторично.
Основная деталь рециркуляционной вытяжки – фильтры, которые очищают воздух от жира, водяного пара, способны адсорбировать запах. Как правило, фильтрационная схема состоит из двух частей:
- фильтры для грубой очистки, которые очищают воздухопоток от влаги, частиц жира, масла, пыль и т.д. Представляют собой пластиковую или металлическую решетку, которую можно использовать много раз;
- фильтры для тонкой, тщательной очистки, задерживающие водяной пар, запахи. Наиболее часто используются угольные фильтры, отличающиеся адсорбирующими свойствами.
Угольные фильтры для рециркуляционных вытяжек необходимо часто менять, что приведет к определенным материальным затратам. При интенсивном, частом приготовлении пищи фильтрационная система засорится быстро, фильтр придется сменить через месяц. Если использование вытяжки происходит нечасто, возможна смена через 2-3 месяца. Со временем угольный фильтр теряет свои поглощающие свойства, слеживается. Прохождение воздухопотока усложняется, замедляется.
Рециркуляционные вытяжки оснащаются мощными вентиляторами, способными вытягивать воздушный поток через плотный угольный фильтр. Рабочий шум приборов несколько выше традиционных аналогов.
Конструктивно делятся на:
- плоские;
- встраиваемые;
- подвесные;
- наклонные.
Наиболее эффективны именно наклонные устройства.
