Подключение напрямую
Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.
Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.
Есть еще дорогие навороченные модели с пультами дистанционного управления.
Их подключают двумя способами:
напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе
через отдельную клавишу выключателя света
Как установить вытяжной вентилятор в ванной комнате
Корпус вентилятора имеет отверстия во всех углах для крепления штифтов. Но у этого способа крепления есть и недостатки – нелегко просверлить отверстия в стене или плитке, необходимо специализированное оборудование (дрель и сверла). Такое крепление не герметично, остаются зазоры, возможны вибрации и дребезжание корпуса, поэтому лучше закрепить устройство на герметик. Силиконовый клей, жидкие гвозди наносятся с помощью пистолета или вручную по общему периметру вентиляционной шахты. Перед началом процесса тщательно очистите поверхность, вставьте вентилятор, прижмите его и проверьте его положение с помощью спиртового уровня. Закрепите его на 2-3 часа клейкой лентой и снимите после полного застывания герметика. Крепление дюбелями более надежно, но имеет все вышеперечисленные недостатки. Работа выполняется следующим образом – снимите кожух вентилятора, наденьте его на отверстие в стене, отметьте карандашом места для сверления отверстий под дюбели. Отверстия сверлятся, а затем в них вставляются дюбели. Устройство подключается и проверяется на работоспособность, затем вставляется и прикручивается на место саморезами. Наконец, крышка остается на месте.
Внутри натяжной/рельсовой конструкции не может возникнуть застой, поэтому система вентиляции чрезвычайно важна. Декоративные потолки в некоторых загородных домах устанавливаются вдоль нижней части потолочных балок на высоте около 19-21 см от самого потолка. Таким образом, вентиляционное отверстие будет расположено внутри конструкции потолка. В этом случае достаточно оборудовать потолок пассивной вентиляцией – вырезать в потолке отверстие и украсить его специальным плафоном или декоративной решеткой. Одновременно можно сделать несколько таких отверстий. Вытяжной вентилятор, установленный в отверстии в стене, будет всасывать воздух через решетки в потолке. Это даст вам возможность выбрать более мощное, а значит и более громкое устройство – конструкция потолка способна гасить звуки, а воздух потолок усилит, что компенсирует малый размер вентиляционной решетки в нем.
В частных домах, где вентиляционные отверстия находятся выше уровня, на котором установлен натяжной или реечный потолок, осевой или вытяжной вентилятор вставляется в стандартный воздуховод от стены, а на потолочной панели напротив него делается еще одно отверстие. Ширина планки составляет 8,4 см, а отверстие должно быть диаметром 8 см, чтобы не раздавить профиль планки. Отверстие сверлится в плинтусе электродрелью, оснащенной фрезой “балеринка” диаметром 8 или 8,2 см. Можно использовать решетку немного большего размера, диаметром 10 см. На нем отмечены отверстия для саморезов. Прислоните его к разметке и просверлите монтажные отверстия для крепления. Не вкручивайте саморез в поверхность потолка сразу (без предварительно просверленных отверстий) – даже самая маленькая ошибка приведет к его заклиниванию в неположенном месте. Головки саморезов скрывают декоративную часть ободка. Итак, своими руками можно сделать вентиляцию в подвешенной ткани, но здесь отверстие аккуратно вырезается, а не сверлится. Решетка крепится к потолку с помощью специальных клипс или силиконового клея.
Устройство типичного напольного вентилятора
На повестке ремонт напольного вентилятора своими руками! Начать следует малым: у простейших вентиляторов отсутствует клемма заземления. Прибор не обладает степенью электробезопасности. Устройство напольного вентилятора включает корпус, изготовленный из пластмассы. Внутрь попадет вода — ожидайте хорошей встряски. Напольный вентилятор указанной разновидности нельзя использовать поблизости от воды. Начиная аквариумом с рыбками, заканчивая цветочной вазой. Особо опасен, где проживают маленькие дети. Упадет штуковина, чадо догадается налить внутрь молока… Выводы делайте сами:
- конструкция неустойчивая;
- основание легко ломается, гнется;
- защиты от удара током отсутствует.
При падении напольного вентилятора с высокой степенью вероятности ничего не случится. Погрузимся внутрь конструкции. Оставим пока в стороне особенности регулирования скорости двигателя и кнопки. Поговорим про редуктор. Краснодарский напольный вентилятор несет один асинхронный конденсаторный двигатель. Передняя сторона вала через штифт, гайку с левой резьбой соединена с лопастями, задняя выходит на редуктор, образованный двумя шестерням, одна двойная.
Вал снабжен резьбой, цепляющей, вращаясь, зубчики большого колеса. Момент передается малому колесу, приводящему в движение маховик. Шестерня кривошипно-шатунного механизма диаметром в руку, поэтому вращение уступает скоростью исходному вала асинхронного двигателя.
- Лопасти крутятся на полной скорости вращения мотора.
- Кривошипно-шатунный механизм, благодаря редуктору, движется медленнее.
Через карданную передачу кривошип зацеплен за ножку, корпус двигателя насажен на ось. При вращении вала асинхронного двигателя лопасти двигаются плавно в одну-другую сторону. Однако можно остановить процесс. У двойной шестерни валок крепится к большей шестерне двумя шариками с пружинкой, вставленными в сквозное отверстие. Если потянуть ручку регулятора, непосредственно соединенную с осью, защелка соскальзывает вверх. Теряется связь меж шестерней, валом, вращение прекращается. Механизм реализует защиту от падения: по внутреннему посадочному отверстию приводной шестерни нарезано шесть желобков. Умещаются шарики. Положений получается шесть, взаимный переход сопровождается щелчком, ось проворачивается относительно шестерни, шарики бьют по стенкам, соскальзывая в желобки.
Полагаем, режим невыгоден напольному вентилятору, не выключить прибор, термопредохранитель мотора непременно сломается. Редуктор крепится тремя болтами к двигателю, прорезан парой смазочных отверстий, через которые можно сдобрить пластиковые шестерни. Касается приводной, вращающейся со скоростью асинхронного двигателя.
Головная боль, как починить напольный вентилятор и собрать. Видим расклад: неверно задано взаимное положение редуктора, ножки через передачу, головка напольного вентилятора будет двигаться несимметрично относительно фронтальной плоскости. Может раздражать. Присоедините редуктор, проверьте изделие, подключив питание
Осторожно, чтобы не ударило током, попробуйте визуально определить правильность выполненной сборки
Схемы подключения вентилятора
Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.
Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену. Если это невозможно, следует подумать о декоративных накладках или коробах.
Существует три способа подключения в электросети:
- С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
- Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
- Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.
От лампочки
На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.
Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.
Выключается прибор только тогда, когда будет погашен свет.
Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:. К плюсам следует отнести:
К плюсам следует отнести:
- простоту монтажа;
- низкую стоимость.
Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).
Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии.
Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке
Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.
От выключателя
Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.
Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.
Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.
По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.
Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).
Через автоматику
Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.
Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.
Таким образом, помещение достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.
Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель. Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.
Стандартный алгоритм работы заключается в следующем:
- Вентилятор включается одновременно со светом.
- Пока горит лампочка, вытяжка работает.
- После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
- Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.
Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.
Подключение
Подключить вентилятор в ванной можно по нескольким схемам в зависимости от типа управления. Выключателем, приводимым в действие шнурком, часто оснащены модели, подключаемые напрямую в розетку.
Недостатки:
- Провода с вилкой не всегда хватает до третей зоны, где розетки разрешены ПУЭ.
- Механическая связь со шнурком не слишком надежна.
- Контакты вилки, переключателя окисляются в условиях душевой.
- Придется смириться с шумом, потоком воздуха или не забывать периодически включать вытяжку в отсутствии людей.

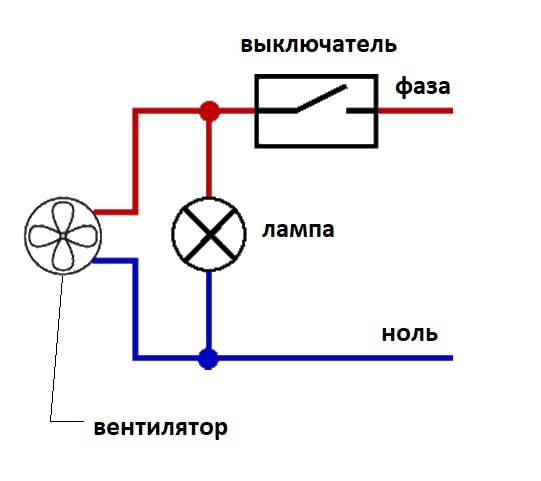

Параллельно светильнику

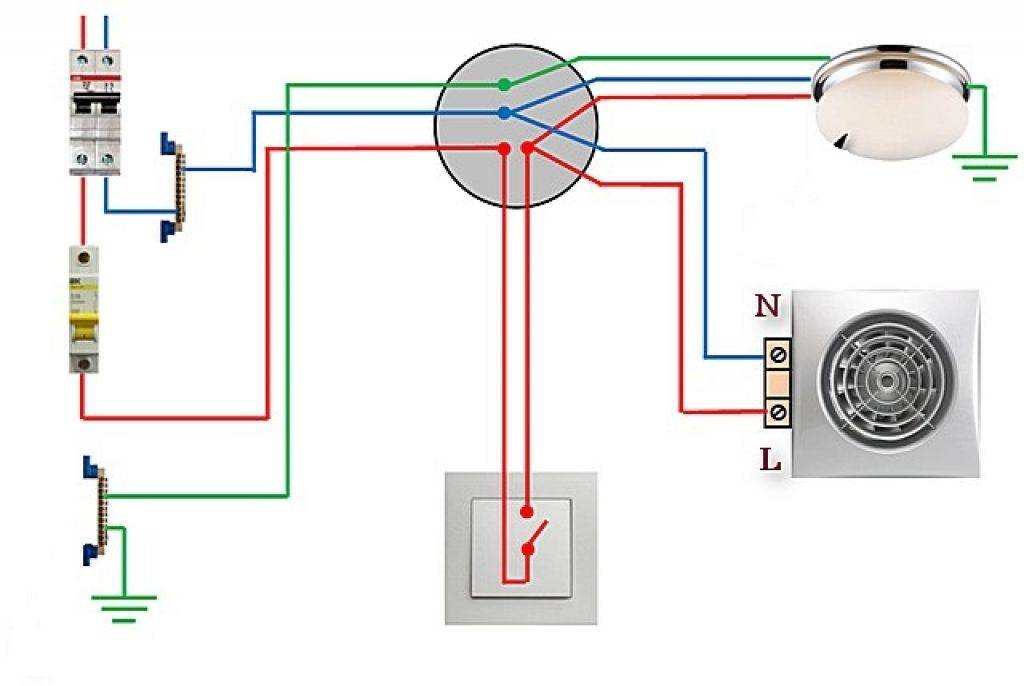

Схема параллельного подключения с лампочкой – самая элементарная. Потребуется короткий двухжильный провод, прокладываемый с наименьшими затратами, например, при завершенном ремонте.
Минусы:
- Сквозняк во время процедур.
- Вытяжка запускается только при включенном свете.
- Нельзя настроить продолжительность работы у продуктов с таймером, так как клемма управления должна постоянно находится под напряжением.
Схемы с датчиками
Идея заключается в управлении подачей питания по сигналу от датчика:
Рекомендуется использовать совместно с реле задержки выключения. Наличие у аппарата второй функции задержки включения оберегает от сопутствующих проветриванию негативных эффектов: шумящих лопастей, прохладного ветерка. Если вентиляция не успела удалить влагу и запахи, придется заходить повторно, приоткрывать дверь, что неудобно.
Реализация требует прокладки дополнительной линии от сенсора. Крепление и размещение последнего не всегда предусмотрено конструкцией дверей и дизайном отделки.
Нарушение чревато поражением током, ложными срабатываниями УЗО от токов утечки, вызванных попаданием влаги. Есть законные способы обойти запрет:
Подумайте о покупке прибора, оснащенного гигростатом, сенсором перемещения, таймером, дабы избежать затрат на приобретение и хлопот с установкой отдельных устройств.
Подключение через одноклавишный выключатель
Способ предпочтительней рассмотренных по возможностям, позволяет:
- Запускать вытяжку при закрытой двери, не входя в комнату.
- Реализовать функционал модификаций с таймером, гигростатом.
Потребуется проложить трехжильный кабель (для вентиляторов с заземлением – четырехжильный) от устройства до распределительной коробки (вне ванной), с которой соединен выключатель. Мощность двигателя, как правило, не превышает 15 Вт, поэтому кабель выбирают исходя из конструкционной надежности, удобства коммутации: ВВГнг-LS 3×1,5 мм².
На рисунках из инструкций коробки и промежуточные клеммники – не показаны, поэтому новичку сложно представить фактическую разводку.
Развернутая схема выглядит так:
Прокладка без распредкоробки, с коммутацией в подразетнике выключателя – не рекомендуется, из-за нехватки места. Соединение проводов в распределительной коробке рационально выполнять посредством клеммных зажимов c обязательной маркировкой проводников.
Маркировка и назначение жил:
- L – питание (фаза).
- Т – питание управляющей платы (фаза). Встречается обозначение SL, поэтому внимательно прочтите инструкцию.
- N – ноль.
Для присоединения прибора снимают переднюю крышку (решетку), заводят проводники на соответствующие по маркировке зажимы.
При двухжильной проводке для работы двигателя нужно соединить перемычкой фазную и управляющие клеммы:

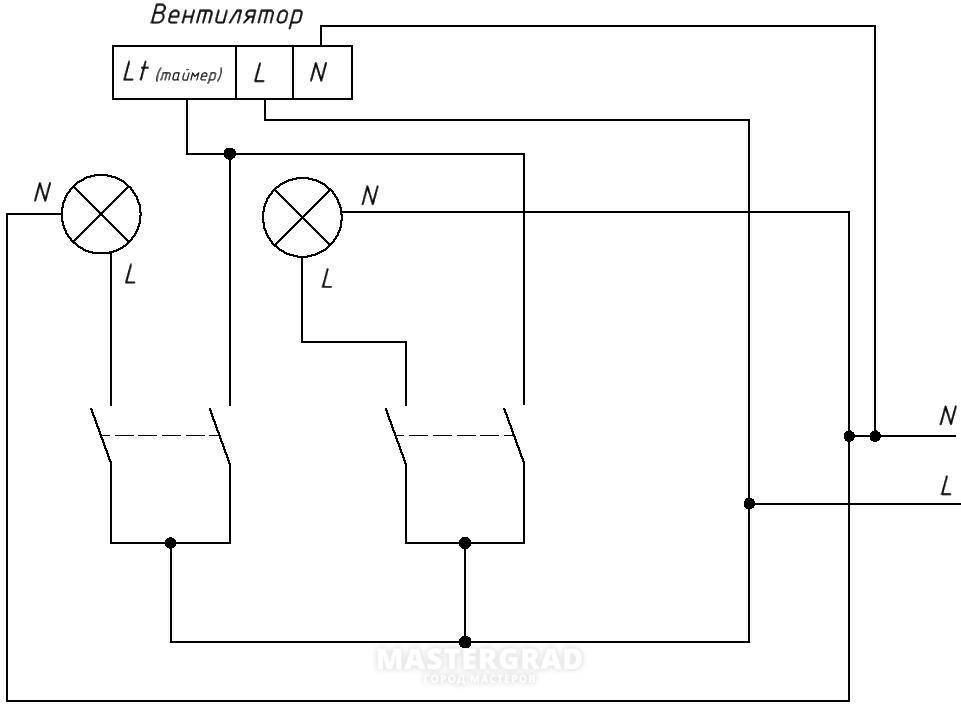

Вариант с двухклавишным выключателем
Принципиально отличается от предыдущего независимым управлением. Первая секция клавишного выключателя входит в цепь светильника, вторая – коммутируется с электровентилятором. Распределительную коробку можно соединить с выключателем трехжильным проводом, распределив жилы, но правильней проложить отдельную линию.
Для душевой, освещаемой двумя группами светильников, управляемых двухклавишным аппаратом, придется установить отдельный выключатель электровентилятора.
Дистанционное управление
Продукты с дистанционным управлением превосходят по функциональности прочие, однако стоят дороже в три и более раз.
Подключают их:
- Напрямую от распределительной коробки. Вручную при необходимости отключают кнопкой на самом приборе.
- Через двухклавишный или отдельный настенный выключатель вне помещения санузла.
Порядок монтажа аналогичный версиям без пульта. «Элитность» подчеркивают опции: съемного двигателя, сменных патрубков и другие.
Порядок проведения монтажа вентилятора

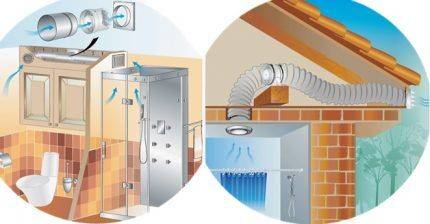

Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.
Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.
Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала
В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.
Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.
Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.
Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.
В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.
Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи
Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:
- Убедиться, что провода, выведенные для вентилятора, обесточены.
- Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
- Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
- Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
- Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.
- Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
- Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
- Установить лицевую панель.
Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка канальных моделей.
Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера
Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.
Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.
Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.
В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.
После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией
Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.
Рекомендации по подбору оборудования
В продаже представлено огромное количество вентиляторов для принудительных коммуникаций. Это привносит определенные сложности в процедуру, как поставить вытяжку в туалете. В помощь покупателю существует набор полезных советов по подбору оптимального оборудования для монтажа вентиляции в ванной.
Ориентироваться нужно на следующие критерии:
Диаметр воздушного канала. Этот параметр влияет на подбор патрубка для вентилятора. Стандартные типоразмеры воздуховодов – 150, 125 или 100 мм.

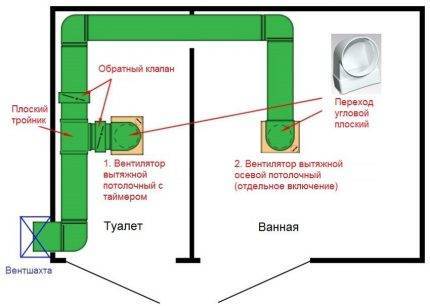

Использование или не использование воздуховодов
Если они есть, важно хорошо продумать схему их размещения в санузле. Благодаря этой информации существенно облегчается задача по установке вентилятора
Мощность
Перед тем как установить вентиляцию в ванной и туалете, необходимо определиться с ее мощностью. Это даст возможность обеспечить эффективное замещение воздуха в помещении.
Наличие влагозащиты. На оборудовании в таком случае имеется специальная маркировка в виде латинских букв IP. Для установки вентиляции в ванной, как правило, подходит значение IP30. Более дорогие модели имеют степень защиты IP44: при наличии финансов, лучше вложится в такой прибор. На нем обычно имеется герметичный кожух, оберегающий устройство от воздействия влаги.
Уровень шума. Некоторые пользователи пренебрегают этой характеристикой, что в дальнейшем оборачивается существенными неудобствами. Чем меньше в ванной шума, тем комфортнее там находиться.
Держа во внимании все вышеперечисленные моменты, можно подобрать оптимальное оборудование, которое обеспечит эффективный воздухообмен внутри санузла.
Порядок проведения монтажа вентилятора
Как и при любых строительных работах, в первую очередь необходимо спроектировать систему вентиляции. Лучше сделать это в самом начале ремонта ванной, чтобы иметь возможность спрятать все коммуникации в стенах и под потолком.
Если речь идет о санузле в квартире, где уже есть отверстие в стене для общего вентиляционного канала, нужно просто превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.
Исключение составляют квартиры, где вентиляционная шахта находится рядом только с одной из комнат в отдельном санузле – там потребуется воздуховод
В частном доме обычно приходится строить с нуля систему, выводящую вентиляционную трубу на улицу через крышу, реже через стену. В этом случае необходимо не только все продумать, но и составить поэтажный план, по которому будет удобно подсчитать необходимые материалы и осуществить монтаж.
Стоит проверить наличие естественной тяги в действующей шахте, а при полном отсутствии обратиться в ЖЭК для прочистки. Для эффективного воздухообмена вытяжку лучше расположить напротив двери или проточного клапана, если он есть.
Следующий шаг – покупка всего необходимого. Стоит даже заранее купить то, что будет установлено в самом конце ремонта, ведь другая модель вентилятора может не подключиться к уже подключенным проводам.
Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту ванной комнаты.
При декоративной отделке стен и потолков провода прокладывают в гофрированных изоляционных трубах, при необходимости сооружают вентиляционный канал и подгоняют размер отверстия для вентилятора. На этом этапе также осуществляется разводка кабелей и установка выключателей.
Альтернативным вариантом, доступным только в частном доме, является установка канального вентилятора. При установке к стене прикручивается только специальная пластина, а основная часть с мотором защелкивается в боковые крепления
Сам вентилятор устанавливается после завершения. Порядок установки такой:
- Убедитесь, что провода к вентилятору обесточены.
- Снимите переднюю панель, вставьте корпус в отверстие и отметьте маркером точки крепления на плитке.
- Просверлите отверстия дрелью со сверлом по керамике, в них погружается молоток. Данным этапом можно полностью пренебречь или использовать только часть прилагаемых креплений. Пластиковые вентиляторы весят немного, обычно для их крепления достаточно жидких гвоздей или полимерного клея.
- Даже при креплении на саморезы периметр корпуса вентилятора необходимо смазывать силиконом или другим полимером для поглощения вибрации и предотвращения шума.
- Вставьте корпус в отверстие, проверьте уровень (для моделей с квадратной поверхностью) и плотно прижмите, пока герметик не затвердеет.
- Подсоедините провода к клеммам на блоке и закрепите их так, чтобы не осталось оголенных участков.
- Включите вентиляцию, проверьте ее работу во всех предусмотренных режимах.
- Установите переднюю панель.
Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, установлен вентилятор в стене или в потолке – отличается только монтаж канальных моделей.
Некоторые модели имеют плату управления с возможностью установки режима работы ванной или туалета, а также установки таймера
Если в конструкцию вентилятора входит таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте настроить его перед надеванием декоративной панели.
Часто с завода регулировочный винт таймера вывернут на минимум — нужную продолжительность работы подобрать опытным путем.
Также может быть переключатель режимов в виде 3-х или 4-х металлических штифтов со съемной перемычкой на двух из них.
В режиме «туалет» вентилятор запускается сразу, одновременно с включением света, и работает в течение времени, заданного таймером. В режиме «ванная» стартовым сигналом является выключение света, чтобы шум и сквозняки не мешали вам в душе.
После регулировки и настройки не забудьте закрыть отверстия на крышке для защиты платы от влаги, если это предусмотрено конструкцией
Встроенный гигрометр можно настроить на определенный уровень влажности, при котором включается вентилятор.
