Схемы установки вентиляции
Существует ли единая схема, чтобы правильно установить вентиляционный клапан? Как нет двух одинаковых банных помещений и схожих предпочтений у людей, так и схемы проектировки вентиляционной системы в бане индивидуальны.
Стоит рассмотреть наиболее распространенные и практичные схемы расположения элементов вентиляционной системы.
Вариант 1
Вентиляция в бане своими руками по принципу естественной. Отверстия размещаются на противоположных сторонах комнаты
Важно, чтоб они не были прямо напротив друг друга, ведь это не только приведет к сквознякам, но и снизит эффективность вентиляции
Отверстие для входа свежего воздуха размещают внизу за печкой. Вытяжное окошко располагают вверху с другой стороны на противоположной стороне.
Вариант 2
Второй вариант более эффективен, но он подразумевает комбинированный способ вентиляции бани. Вытяжка для бани своими руками устанавливается внизу стены напротив той, где расположены входное окошко. Вентилятор для сауны при такой схеме обязателен.
Свежий воздух, поступая в помещение, прогревается около печки, и поднимается вверх. Благодаря работе вентилятора он снижается и выводится наружу. Такая циркуляция воздуха улучшает обмен кислорода и углекислого газа.
Вариант 3
В этом варианте оба отверстия, входящее и выводящее, расположены на одной стене напротив печки. Метод применим только в случае, когда баня построена отдельно стоящим домиком или одна из стен соприкасается с улицей.
Оба отверстия расположены на одном уровне от пола – примерно 30 см. Воздух поступает с одной стороны, достигает печки, прогревается и поднимается. Через некоторое время он опускается и выводится через второе отверстие. Система достаточно эффективна, но желательно применять дополнительные вентиляторы на выводящее окошко.
Вариант 4
Данная схема подразумевает использование только одного отверстия – приточного. Его располагают недалеко от печи. Вентилирование помещения происходит только тогда, когда печь топится.
В этом типе вентилирования для вывода отработанного воздуха применяется поддувало печи. Иногда применяется вентиляция пола в бане. В таком случае окошки для доступа кислорода выполняются ниже уровня пола.
Иногда для лучшей циркуляции воздуха между черновым и чистовым полом устанавливают специально вытяжное отверстие с вентилятором. Такая система помогает поддерживать тепло внутри парной, ведь внизу помещения находятся самые холодные слои воздуха. Когда они выходят, происходит замещение на более теплые потоки. Это способствует безопасности и более приятному времяпрепровождению людей в бане.
Можно ли обойтись без вентиляции
Некоторые не знают, как сделать вентиляцию в бане правильно. Поэтому хотят построить это место отдыха без вентиляционной системы. Существуют ли проекты, согласно которым без этого элемента можно обойтись?
Вентиляция бани будет самопроизвольной только в одном случае: если все строение целиком исполнено из древесины. При этом домик ни снаружи, ни внутри, не должен быть утеплен.
В данном случае специальную вентиляционную систему можно не продумывать. Дерево – натуральный материал, который «дышит». В нем есть микропоры, через которые происходит естественная циркуляция воздуха и выход пара.
Основные схемы устройства вентиляции в бане
Любая схема вентиляции бани разрабатывается с одной целью – поддержание температуры, влажности и свежести воздуха в парной. Помещения бани, а особенно парилка, подвергаются воздействию воды и пара, поэтому нуждаются в периодическом проветривании и просушке. Но проветривание и просушка будут неэффективны, если не организована в бане правильная вентиляция. Правильная и постоянная вентиляция парной бани значительно снижает последствия того, что древесина впитывает влагу.
Основная задача вентиляции бани – поддержание температуры, влажности и свежести воздуха в парной

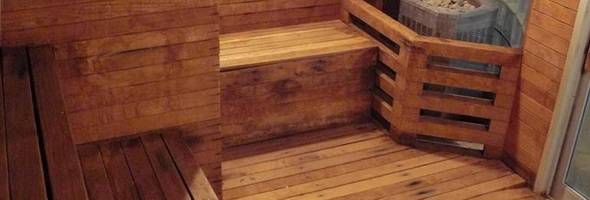

Вентиляция пола в бане
Воздухообмену в банных помещениях способствует устройство вентилируемого пола.
Деревянный пол при постоянном контакте с водой теряет годность через 5 лет. Требования, необходимые для осуществления вентиляции через пол:
- для создания потока сделать небольшие отдушины в фундаменте бани;
- настилать пол, оставляя между досками щели до 1 см;
- заложить приточные отверстия в параллельных стенах (не забывая защитить их решётками от грызунов);
- чтобы печь работала дополнительной вытяжкой, укладывать чистовой пол выше уровня поддувала;
- после использования бани оставлять двери открытыми до тех пор, пока пол в помещении не высохнет.
Схема обустройства вентиляционной системы в сауне
Вентиляция в предбаннике бани
Своими руками, при наличии фото и видео инструкций, вентиляцию в комнате отдыха бани и в предбаннике сделать проще всего, так как в них нет прямого контакта с водой. Используется естественный или комбинированный тип вентиляции, когда свежий воздух поступает по приточному каналу и выводится при помощи вентилятора через вытяжной канал парилки, тамбура или санузла. Также возможна установка проветривателей, для чего понадобится прямой вывод на улицу и подключение электропитания.
В предбаннике можно обустроить естественный или комбинированный тип вентиляции
Вентиляция в моечной бани
Для воздухообмена в моечной чаще делают систему принудительной вентиляции, которая приводится в действие электромотором. Воздушные потоки выводят в сторону тамбура. Приточный и вытяжной канал делают одного сечения, вход первого устанавливают выше уровня грунта (на 2 м), а вывод второго – выше кровли.
Вентиляция в парилке бани
Требования к микроклимату помещения парной особые. Оно должно быстро прогреваться, в нём должен поддерживаться оптимальный уровень влажности и отсутствовать сквозняки. Поэтому для парилки актуальны корректное положение и размеры приточных и вытяжных каналов, которые закладываются при строительстве. Для регулирования притока и оттока воздуха достаточно задвижек в отдушинах, но при большом объёме помещения могут понадобиться нагнетающий или вытяжной вентилятор.
Схема обустройства вентиляции в парной
Изложенные выше общие принципы проектирования вентиляции в бане, видео и фото, приложенные к инструкциям из сетевых или других ресурсов, должны помочь желающим построить баню своими руками довести это желание до конкретного воплощения.
https://youtube.com/watch?v=QxpWPwI2nUs
Способы устройства естественной вентиляции
Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.
Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.
Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az
Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.
Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.
Вентиляция через дымоход
Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.
Приоткрытая дверь в парнуюИсточник prodverivdome.ru
Приток можно обеспечить такими способами:
- время от времени слегка приоткрывать дверь в парилку;
- сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
- если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
- сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.
В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.
Схема движения воздухаИсточник i.ibb.co
Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.
Вентиляция через продухи
Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:
- вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
- приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
- оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
- сечение вытяжного отверстия должно быть больше.
Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru
Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.
Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи
Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении. Вытяжка естественной вентиляцииИсточник stroyfora.ru
Вытяжка естественной вентиляцииИсточник stroyfora.ru
Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.
Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.
Виды вентиляционных систем
Типов вентиляционных конструкций три, и различаются они своим устройством.
Виды вентиляционных систем
Системы бывают:
- естественными;
- механическими или принудительными;
- комбинированными.
Естественное вентилирование обеспечивается во время постройки здания путем вырубки отверстий. На них устанавливаются заслонки (крышки), которыми при надобности перекрывается поступление воздушных потоков полностью либо уменьшается (увеличивается) их объем. Эта система функционирует благодаря разнице в давлении и температуре внешней атмосферы и внутренней. Чтобы естественная вентиляция эффективно работала, нужно правильно расположить сами отдушины. Входное (приточное) отверстие располагается обычно за печкой на расстоянии в 0,3 метра от пола, выходное (вытяжное) – напротив на стене на расстоянии 0,3 метра от потолка.
Для парной это не самый лучший вариант вентилирования, поскольку в этом случае выходное отверстие должно находиться на одном уровне с входным. Таким образом, воздух входит за печкой, нагревается, поднимается наверх, остывает, опускается, выводится на улицу через вытяжное отверстие.
Механическая или принудительная (искусственная) вентиляционная система обеспечивается путем установки на отверстия специальных вентиляторов, прокладки труб, установки электрооборудования. Если сравнивать ее с естественной, обнаруживается ряд достаточно существенных преимуществ, а именно:
- Кислород быстрее поступает в помещение.
- Поступающий воздух фильтруется.
- Микроклимат внутри помещения постоянно держится на одном уровне.
- Свежий воздух распределяется равномерно, быстро обновляется.
Однако чтобы эффект от ее использования был максимальным, следует строго следить за правильностью расположения приточных/вытяжных отверстий.
Воздуховод в двухэтажной бане
Например, она очень сильно зависит от погоды, в особенности, если сильный ветер направлен к заборному отверстию под углом в девяносто градусов. Результат же работы принудительной системы всегда одинаково качественен при любой погоде. А направление и сила ветра не играют для нее никакой роли.
Однако при монтаже механической системы есть и свои сложности. Ее невозможно обустроить без электрооборудования, которое достаточно чувствительно к влажному микроклимату в парной с высокими температурами. Более того, влага и высокий градус – злейшие враги любого оборудования, работающего от электричества. Поэтому все элементы системы (вентиляторы, моторы, прочее) следует надежно изолировать от влаги, а при его подключении строго следовать всем эксплуатационным правилам. Для герметизации электротехники, всех швов чаще всего применяются особые корпусы, герметики и металлизированный скотч.
Вентиляция в бане как сделать правильно своими руками
Вентиляция в бане как сделать правильно своими руками? Что бы ответить на этот вопрос, необходимо понимать, что это комплексное мероприятие, которое включает в себя:
- Вентиляцию парилки
- Вентиляция душевого помещения и туалета
- Вентиляция комнаты отдыха
- Вентиляция фасада при дополнительном утеплении
Вентиляция в бане
Рассмотрим более подробно все эти моменты.
Стандартная схема вентиляции любой бани включает отверстия или каналы, обеспечивающие приток свежего воздуха и вывод отработки в равном объеме с сечением от 24 мм2 на каждый кубометр помещения. Точная общая площадь приточных и вытяжных отверстий для естественного вентилирования и потребность в установке принудительных вентиляторов обосновывается расчетом.
Приведенные нормы актуальны при одновременном нахождении в парилке от 1 до 3 человек. В более просторных банях кратность воздухообмена корректируется с учетом потребности в свежем воздухе от 20 м3/час на каждого человека.
В частных саунах и банях контролировать этот показатель можно путем установки на отверстиях регулируемых заслонок или вводом в схему принудительных вентиляторов, с блоком управления, размещенным в сухих зонах за пределами парилки. При всех преимуществах автоматизированных систем (точность, возможность настройки разных режимов, включение в нужный момент), их установка обходится дороже.
Самостоятельный монтаж таких систем в частных банях (установка вентиляторов блока управления и датчиков) возможен, но их проектирование стоит доверить специалистам.
При ограниченном бюджете или планировании заложения простой системы вентиляции в парилке своими силами выбирается одна из следующих схем:
При обустройстве вентиляции в парилке категорически не рекомендуется размещать приточные и вытяжные отверстия на одном уровне или монтировать каналы для вывода отработки ниже окон или щелей, подающих свежий воздух (исключение делают лишь для систем с принудительными вентиляторами).
Сечение подающих и выходных каналов должны соответствовать друг к другу, отклонения от площади вытяжных каналов в меньшую сторону относят к грубым ошибкам. Максимальная эффективность распределения конвекционных потоков и естественного проветривания парилки достигается при небольшом увеличении диаметра вытяжных каналов.
К общим рекомендациям и требованиям технологии также относят:
Оптимальные результаты достигаются при заложении каналов нужного сечения на этапе строительстве бани, в кирпичных или каркасных стенах, с обязательной изоляцией участков примыкания пеной или утеплителем. Исключение делают лишь для бань из сруба, вентилируемых естественным путем через специально оставленные щели в стенах и через пол. Но при большой площади и интенсивной эксплуатации парилки такого проветривания может быть недостаточно.
Образуемые конвекционные потоки в любом случае не должны препятствовать работе печей. При размещении печи в другом, смежном помещении и обогреве парилки через топочные каналы приточные каналы рекомендуют располагать под настилом пола или размещают как можно ниже. С целью снижения рисков забивки приточных каналов мусором их отверстия закрываются решетками не только снаружи, но и внутри.
Отдельного внимания заслуживает вопрос организации вывода продуктов сгорания. В парилках с газовыми, мазутными или дровяными печами помимо стандартных вытяжных отверстий обязательно закладывается отдельный дымоход и открывающая наружу форточка. Это же окошко используется для залпового проветривания помещения или при необходимости разового увеличения объема поступающего свежего воздуха (например, при эксплуатации парной в интенсивном режиме или недостаточной сухости пара).
Вентиляция в парилке
Устройство вентиляции: важные моменты
Еще раз уточним: мы говорим об обустройстве вентиляции в бревенчатой бане классической постройки только в том случае, если естественное ее осуществление (через печное поддувало, окно, дверь, щели в полу) невозможно. Достаточно часто при строительстве бань наблюдаются две крайности: от вентиляции отказываются вообще либо делают ее повышенно мощной и нерегулируемой. Что будет с отдыхающими в парной при отсутствии вентиляции, мы говорили выше. Если же вентиляция слишком интенсивная, баня будет топиться дольше, тепло будет быстро улетучиваться из помещения. Полы будут быстрее остывать, что грозит людям простудами.
Схема правильного движения воздуха в бани
Свежий воздух в парную должен попадать через отверстие, расположенное непосредственно за печкой либо под одним из лежаков. В первом случае, ударяясь в горячую печку, воздух быстро прогревается, разница между потолочной и половой температурами нейтрализуется. Вентиляционное отверстие, расположенное под лежаком, имеет только один плюс – оно не бросается в глаза. Минусов же здесь два – постоянно холодные полы в области лавок, затрудненное оперирование заслонкой, поскольку до нее сложно дотянуться рукой.
Банная вентиляция не может быть только приточной или только вытяжной. Она может быть исключительно приточно-вытяжной, поскольку обеспечивает постоянный приток в помещение кислорода и удаление вредного, тяжелого, отработанного воздуха на улицу. Отсюда ответ на вопрос, нужна ли вентиляция в бане из бревна, может быть только утвердительным. А о том, каких она бывает видов, мы поговорим ниже.
Предназначение вентиляции в бане
О том, какой будет система вентиляции в бане, необходимо думать еще на этапе проектировки. Обеспечить регулярный доступ чистого воздуха вовнутрь крайне необходимо. Если схема вентиляции в бане будет правильной, циркуляция кислорода будет постоянной. При этом отработанные пары и газы систематически будут выводиться наружу.
Вентиляция в парилке бани и других ее отделениях должна быть качественной. Баня, а особенно парная, — это место постоянно повышенной влажности. Влага воздействует на поверхности, мебель, отделку и пол. Материалы постепенно накапливают сырость и портятся. Также это создает благоприятные условия для размножения патогенных микроорганизмов, которые могут вызывать развитие разных болезней у человека.
Если нет полноценной вентиляции парилки, вскоре находиться в помещении будет неприятно. Появится запах сырости, затхлости и плесени. Избавиться от него будет практически невозможно, к тому же древесина, используемая для постройки бани, придет в негодность.
Когда вентиляция в бане отсутствует или не выполняет полноценно своих функций, срок службы помещения резко сокращается. При правильном использовании банного комплекса, он может прослужить до 25 лет. Если же там постоянно будет сохраняться повышенная влажность, пользоваться баней можно будет не дольше 5 лет.
Установка вентиляции из дымохода
При покупке сэндвич-труб дымохода потребуются:
- адаптер для соединения трубы без утеплителя с сэндвич трубой;
- потолочный проходной узел в сборе (если в составе комплекта его нет, то должна быть проходная сэндвич труба);
- уплотнительная манжета с высокой эластичностью для герметизации пересечения трубы и крыши (мастер флеш).
- тройник для трубы — позволяет организовать вытяжку из-под потолочного пространства;
- заглушка тройника — закрывает вентиляционное отверстие во время приема банных процедур;
- прямые сэндвич трубы длиной 1 м;
- турбодефлектор;
Турбодефлектор.
- хомуты для крепления труб между собой;
- заглушка для нижнего клапана или шибер с поворотной заслонкой — она проявляет себя лучше, нежели ее выдвижной аналог;
- бензопила — помогает вырезать проходное отверстие в потолке;
- болгарка;
- шуруповерт или перфоратор;
- строительный нож или ножницы.
Устройство вентиляции в отдельно стоящей кирпичной бане
Кирпичное строение, также как и строение из пенобетона, керамзитовых блоков и другие капитальные сооружения – это уже другое дело. Вентиляция в кирпичной бане более сложная.
Первое отличие – полы в кирпичном строении должны быть вентилируемыми. Все дело в том, что полы в бане постоянно соприкасаются с водой, и если они будут глухими, то менять доски придется примерно раз в три-четыре года. О неприятных запахах и плесени можно даже не говорить.
Вентиляция пола в бане закладывается еще на этапе строительства фундамента. Для этого в фундаменте с противоположных сторон делают специальные отверстия. Эти отверстия будут обеспечивать сквозную циркуляцию воздуха под полом и просушку лаг.
Схема вентиляции через пол
Второе отличие – обязательное присутствие в парной специальных приточных и вытяжных отверстий. Их может быть несколько. Два приточных отверстия делают на уровне пола и закрывают решетками, чтобы не проникали грызуны.
Для устройства вентиляции в бане существует 4 наиболее популярные схемы, из которых вы можете выбрать наиболее подходящую для вас.
Схема №1. Приточное отверстие находится за печкой на расстоянии 50 см от пола. Вытяжное отверстие прорубают в противоположной стене не выше 30 см от пола. На него устанавливают вентилятор для бани, который будет обеспечивать циркуляцию воздуха.
Схема вентиляции №1
Согласно этой схеме воздух в парилке прогревается равномерно, входящий — нагревается от печки и поднимается вверх. Охлаждаясь, он опускается вниз и выходит через выходное отверстие. Чем ниже оно будет располагаться, тем сильнее будет ток воздуха. При использовании вентилятора, на выходное отверстие может устанавливаться вентиляционный клапан.
Схема №2. Подходит для тех бань, где печь топится из парной. В этом случае приток делается прямо под печкой. Поток свежего воздуха засасывается печкой, поддерживая горение, и обеспечивает приток непосредственно в помещение.
Схема №2
Вытяжное отверстие располагают над полом и подсоединяют к нему гофрированную трубу, которая поднимается вверх до уровня крыши и выходит на улицу. В других случаях вентиляционный канал делают в стене.
Схема №3
Схема №4
Свежий воздух засасывается печкой через отверстия в полу и, проходя через топку, выходит в помещение парилки и в моечную. Из помещений он удаляется через отверстия, находящиеся внизу, над уровнем пола.
Существуют также комбинированные схемы вентиляции, но для их устройства своими руками необходима консультация со специалистом.
Желаем вам легкого пара.
Наглядно разобраться с тем, как устраивается вентиляция в бане, вам поможет видео в этой статье.
Правильная установка вентиляции согласно типу помещения
Неважно какой тип банного комплекса выбран для строительства, качественный монтаж воздушной вентиляционной системы — вот что по-настоящему важно. В бане из пеноблоков, сруба или каркасной парилке необходимо устанавливать только комбинированный или механический вид вентиляции, так как естественное проветривание не гарантирует сохранность и долговечность конструкции. Комбинированный тип подойдет и тем парным, которые располагаются непосредственно в доме, а не в отдельно стоящем помещении
Существует несколько типовых схем организации притока и оттока воздуха, в зависимости от типа парной.
Комбинированный тип подойдет и тем парным, которые располагаются непосредственно в доме, а не в отдельно стоящем помещении. Существует несколько типовых схем организации притока и оттока воздуха, в зависимости от типа парной.
Комбинированный тип вентиляции — идеальный выбор для парных, находящихся непосредственно в доме
Вентиляция типа басту
Чаще всего любители бани выбирают для своих парных шведский тип конструкции, называемый басту. В подобных конвекционных парных забор чистого воздуха происходит с улицы, и выводится он также, на улицу. Вытяжной короб устанавливается под печью или рядом с ней, а на сам короб устанавливается заслонка.
Короб устанавливают не менее чем на тридцать сантиметров от пола, а вверх по стене ведут трубу, которая выходит в сквозное отверстие под самым потолком. На вентиляционное отверстие тоже устанавливают клапан с заслонкой.
На противоположную от печи стену устанавливается воздухозаборное оборудование. Воздухозаборный короб лучше всего выбирать из дерева.
Вентилирование парилки по типу басту выполняется по следующей схеме:
- Прохладный чистый воздух с улицы циркулирует вдоль печи от заборного короба, нагревается и поднимается вверх.
- По мере нагревания печи, теплые воздушные массы у потолка начинают постепенно давить на холодный воздух внизу комнаты и постепенно прогревать стены парной.
- Горячие воздушные массы давят на холодный воздух и постепенно, увеличивающееся давление заставляет горячий воздух выходит в вентиляционные отверстия.
Популярность этого типа бань высока за счет комфортных условий внутри парильной комнаты. А несомненный плюс заключается в возможности установки басту дома, в любом удобном месте. Встречаются даже квартиры, оборудованные банями по этому принципу.
Организация вентиляции в каркасной бане
Принципом, которым необходимо руководствоваться, если вы затеяли строительство бани — обеспечение циркуляции воздуха и отсутствие его застоя. Приточно-вытяжная система вентилирования — наиболее подходящий вариант для каркасной бани. Она позволит свободно перемещаться чистому воздуху по всем помещениям банного комплекса, и будет эффективно выводить наружу загрязненный.
Приточно-вытяжная вентиляция идеально подходит для каркасных бань
Основная схема построения вентиляции для каркасного помещения включает: каналы под трубы, трубы от печи, заслонки, двери, сквозные отверстия.
В каркасной деревянной бане принцип приточно-вытяжной системы актуален только в случае, когда хотя бы одна стена имеет сообщение с улицей.
Вытяжка в бане из сруба
Правильная русская баня издревле строилась из деревянного сруба. Бревна использовали только из зимнего сруба, так как все его поры были запечатаны смолами и движение соков останавливалось. Такие бани служили несколько десятков лет, даже с применением естественной вентиляции в виде сквозного проветривания.
Современные бани из бревен могут простоять не одну сотню лет, и вовсе не обязательно выбирать определенный тип сруба, благодаря правильной системе проветривания.
Нужна ли отличная от схем наших предков система вентилирования в бане из сруба?

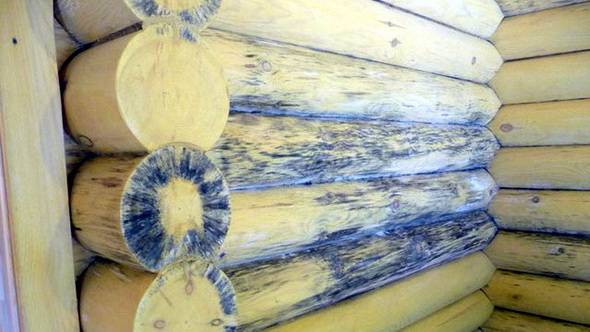

При частом проветривании высок риск образования конденсата, который постепенно будет вредить стенкам парилки. А постоянный сквозняк создаст некомфортные условия для отдыха. Именно поэтому в деревянной бане нужно использовать комбинированный тип вентилирования. На сквозные отверстия в срубе нужно установить вентиляторы, продумать расположение труб для отдушин.
Установка системы басту своими руками
В зависимости от приобретенной комплектации пошаговые инструкции по сборке вентиляционного канала разные.
Сборка из дымохода
Покупка нескольких сэндвич труб дымохода с комплектующими деталями обойдется немного дороже, но его применение сильно упростит задачу сборки. Что должно получиться в итоге, показано на рисунке ниже.

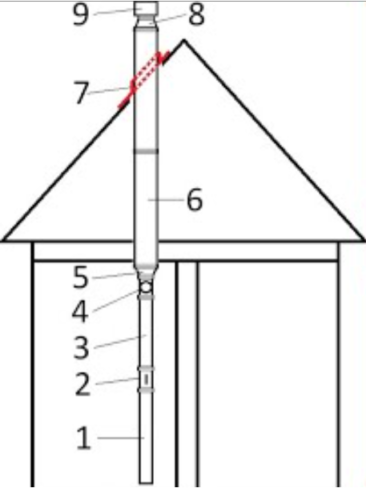

1 и 3 — монотрубы со снятой теплозащитой ; 2 — шибер с поворотной заслонкой; 4 — тройник с заглушкой; 5 — адаптер; 6 — сэндвич труба; 7 — уплотнительная манжета на крыше; 8 — переходник с сэндвич трубы на турбодефлектор; 9 — турбодефлектор.
Работы по сборке выполняются в следующей последовательности:
- с двух труб снимается утеплитель;
- устанавливается шибер. Здесь два варианта крепления: снизу или в месте соединения труб. Принципиальной разницы нет, где будет стоять заглушка. Если внизу, то крепится к воздуховоду саморезами по металлу, а сами трубы вставляются друг в друга и зажимаются хомутом или берутся на саморезы;
- вторая труба укорачивается болгаркой с таким расчетом, чтобы входное отверстие вытяжки было примерно на расстоянии 50-60 см от пола, а сверху закреплен тройник;
- саморезами крепится тройник;
- в потолок вставляется проходной узел (операция подробно расписана здесь);
- на тройник монтируется адаптер — переходник с трубы 110 мм на 180 мм (таким образом закрывается утеплитель от влажного воздуха);
- через проходной узел пропускается сэндвич труба с таким расчетом, чтобы ее конец был на уровне потолка и блокируют любым доступным способом;
- монотрубы соединяются с утепленной частью вентиляции;
- внутри парной канал крепится с помощью хомутов к стене;
- через крышу пропускается вторая утепленная труба;
- с помощью хомута трубы крепятся между собой;
- отверстие в крыше заделывается уплотнителем. Его края обрабатываются герметиком, а сам он крепится крупными саморезами;
- на оголовок вентиляции устанавливается переходник;
- крепится турбодефлектор.
Завершается работа обматыванием стыков внутри парной скотчем с последующим декорированием трубы.
Сборка вентиляционного канала
Собрать вытяжку из набора деталей немного сложнее. Но особых навыков не потребуется. Пошагово процесс сборки выглядит так:
- шибер заводят в трубу диаметром 100 или 110 мм (второй вариант предпочтительней);
- скрепляют между собой саморезами по металлу. Можно «клопиками». Но некоторые специалисты советуют простыми саморезами. В этом случае придется высверливать отверстия сверлом меньшего диаметра;
- на второй трубе устанавливают тройник с крышкой. Крепление также саморезами;
- одну из труб укорачивают с таким расчетом, чтобы нижнее вытяжное отверстие было над полом на высоте примерно 50 см, а тройник находился под потолком;
- соединяют две моно трубы (вставляют друг в друга и и фиксируют саморезами);
- на тройник одевают переходник;
- через потолок пропускают третью трубу и крепят ее к тройнику;
- систему поднимают и прикручивают к стене;
- все соединения обматывают скотчем. Здесь сразу и усиление крепления и полная герметизация;
- на чердаке соединяют третью трубу с четвертой (стык обязательно заделывается скотчем). Последняя должна быть выше конька примерно на 15 см;
- вентиляционный канал после прохождения потолка утепляется минеральной ватой. Некоторые специалисты советуют крепить клеем. Проще вязальной проволокой или шпагатом;
- на утеплитель одевается труба диаметром 180 мм (защита от влаги) и крепится к адаптеру (переходнику);
- заводится вторая труба-рубашка, после чего соединяется с первой (на чердаке);
- все стыки снова закрываются скотчем;
- герметизируется проходной узел на крыше (см. выше);
- через переходник устанавливается турбодефлектор.
Как видим, ничего сложного нет. Правда, от вентиляции басту остался только подвод приточного воздуха к печке. Остальное «самодел».
