Установка рекуператора для частного дома

Типы и характеристики вентиляций

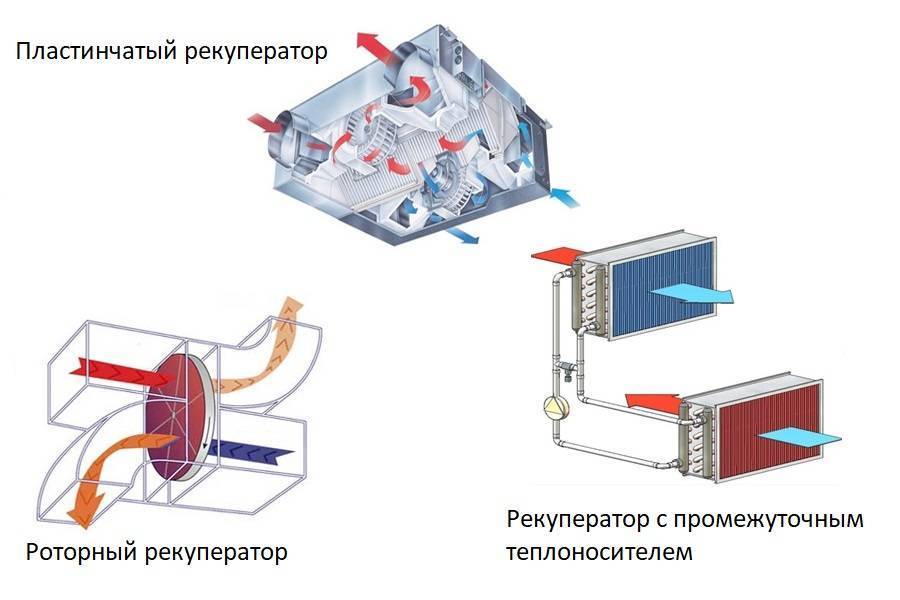

В зависимости от устройства теплообменника рекуператоры разделяются на пластинчатые и роторные модели.

Роторный рекуператор. Роторный (или, как его еще называют, барабанный) тип устройства. В нем реализован принцип вращения теплообменника. В роторном рекуператоре он представляет собой конструкцию с большим количеством гофрированного металла. При контакте с нагретым воздушным потоком слои металла внутри барабана аккумулируют тепло, которое затем передается входящему потоку уличного воздуха.

К достоинствам рекуператоров такого типа можно отнести:

• Возвращение основного объёма влаги из помещения. Такой рекуператор не снижает уровень влажности в комнате: влага в виде конденсата оседает на слоях металла в барабане, а затем возвращается в помещение при соприкосновении с входящим потоком воздуха;
• Более высокий уровень КПД (в сравнении с рекуператорами других типов).

Что нужно учесть при эксплуатации роторных рекуператоров? Они отличаются более сложной конструкцией (это требует периодической проверки состояния и техобслуживания). Среди других особенностей можно назвать уровень шума выше среднего и необходимость в постоянном контроле фильтров, так как теплообменник (из-за своей конструкции) подвержен засорению пылью.

Из-за конструктивных особенностей и технических характеристик рекуператор роторного типа чаще всего используется в зданиях промышленного назначения, в торговых центрах и котельных. В квартирах, частных домах и коттеджах барабанные рекуператоры применяются значительно реже.

Пластинчатый рекуператор. Основной конструктивный элемент пластинчатых систем – это тонкостенные панели, которые поочередно расположены в теплообменнике. Края пластин загнуты, а соединения между ними герметизируются при помощи полиэфирной смолы.

Поочередно расположенные пластины могут быть изготовлены из следующих материалов:

• Целлюлоза. Благодаря гигроскопичности этого материала влага может оставаться на пластине и затем возвращаться обратно в помещение;
• Металл. Это могут быть сплавы алюминия, латунь или медь, то есть металлы, которые устойчивы к коррозии и имеют высокий коэффициент теплопроводности;
• Пластмасса. Этот материал имеет малый вес и не подвержен воздействию влаги.

В теплообменниках пластинчатых рекуператоров поочередность пропуска холодного и нагретого воздушного потока обеспечивается определенным углом загиба краёв пластин. В отдельных моделях воздушные каналы имеют покрытие из серебра, что позволяет увеличить коэффициент теплообмена.

Пластинчатые рекуператоры обладают следующими преимуществами:

• низкий вес, небольшие габариты;
• высокий уровень надежности конструкции;
• длительный срок эксплуатации;
• высокая ремонтопригодность, простота технического обслуживания;
• небольшая цена.

Рекуператоры пластинчатого типа наиболее востребованы в жилых помещениях и офисах. Среди особенностей их эксплуатации нужно отметить повышенный риск образования обледенения при отрицательных температурах.

Парокомпрессионный рекуператор. Интегрированный в вентиляционную установку тепловой насос воздух-воздух, осуществляет перенос теплоты за счет низкокипящего хладагента. В приточный и вытяжной каналы устанавливаются оребренные теплообменники, которые соединены с компрессором фреоновой магистралью. Сам по себе он не справится с полноценной рекуперацией, либо стоимость подобного агрегата будет неприличной. Но его достоинством является то, что он способен извлекать из воздуха скрытое тепло.

Парокомпрессионные рекуператоры используют совместно с роторными, либо пластинчатыми. Разные физические принципы работы компенсируют недостатки каждого вида рекуперации по отдельности.

Наивысший КПД традиционных рекуператоров достигается при максимальной разнице температуры снаружи и в помещении, тогда как парокомпрессионный рекуператор достигает максимального КПД при минимальной дельте.

Кроме очевидного улучшения КПД рекуперации, такие комбинированные вентиляционные установки, в летний период способны кондиционировать проветриваемые помещения. Кондиционирование производится круглосуточно с меньшими затратами электроэнергии и не требует дополнительного оборудования.

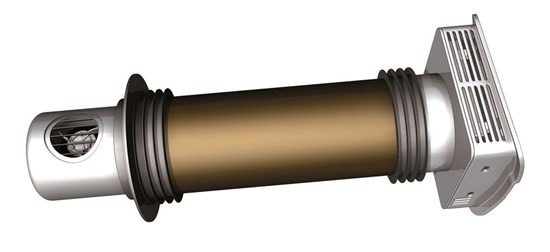

Приступаем к монтажу

Для монтажа рекуператора необходимо пробурить сквозное отверстие в наружной стене дома, в среднем, диаметром от 15 до 20 см под небольшим уклоном (2-3 градуса) наружу. Процесс бурения является самым трудоемким и тяжелым. Как правило, для его выполнения требуется специальная бурильная машина с большим крутящим моментом и специальные насадки-коронки с алмазными зубьями. Вся эта система должна иметь жесткое крепление для обеспечения момента вращения и угла наклона. При бурении плотных материалов, таких как кирпич, бетон и железобетон, специальная система подает воду в зону бурения для охлаждения коронки и потом удаляет ее в специальный бак.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

• простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
• простая технология монтажа без применения специализированного инструмента;
• КПД до 80% в зависимости от параметров воздуха;
• минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
• высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
• возможность модернизации путём добавления большего количества пластин.
• при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

• оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
• тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
• нержавеющий металл, пластик, фанера или древесно-стружечная плита;
• пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
• стальной уголок 20×20 мм;
• силиконовый герметик;
• оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.

2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
4. При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.

5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.

7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Преимущества и недостатки рекуператоров разных типов

Преимущество рекуператоров очевидно – они позволяют существенно сэкономить на нагреве приточного воздуха зимой и охлаждении приточного воздуха летом.
Среди недостатков рекуператоров выделяют следующие:

• Они создают дополнительное аэродинамическое сопротивление в сети. Действительно, как любой другой элемент в сети вентиляции, рекуператоры имеют некоторое сопротивление, которое следует учитывать при выборе вентилятора. Впрочем, это сопротивление не велико (обычно не более 100 Па), и к существенному увеличению мощности вентилятора не приводит.
• Рекуператоры повышают как стоимость вентиляционной установки, так и стоимость её обслуживания. Как и любое другое решение, направленное на повышение энергоэффективности системы, рекуператоры стоят определенных денег и требуют регулярного технического обслуживания. Однако опыт многократно доказал, что затраты на рекуперацию тепла гораздо ниже получаемой выгоды.
• Роторные, камерные и в гораздо меньшей степени пластинчатые рекуператоры имеют один недостаток, который может быть критичным на некоторых объектах – в них возможны перетечки потоков воздуха. В этом случае опасность представляет перетекание вытяжного воздуха в приточный. Такие перетечки нежелательны в системах вентиляции чистых помещений и не допустимы, например, в инфекционных отделениях больниц и операционных. Причиной служит опасность перетекания вирусов, которые попали в вытяжку из какого-либо помещения, в приточный поток воздуха с последующим распространением по всем помещениям объекта. Как результат, на таких объектах применяют рекуператоры с промежуточным теплоносителем или фреоновые рекуператоры.
• Рекуператоры увеличивают габариты вентиляционной установки. В первую очередь это касается пластинчатых рекуператоров, так как они представляют собой воздухо-воздушные теплообменники и имеют достаточно крупные размеры. Кроме того, это касается рекуператоров с промежуточным теплоносителем ввиду наличия двух отдельных теплообменников, двух линий трубопроводов и узлов обвязки возле каждого из теплообменников.

Монтаж и изготовление своими руками

Пример самодельного рекуператора

Монтаж любого рекуператора не доставляет сложностей, если выполнять его по правилам. На этапе установки и подсоединения к системе прибор нужно закреплять на прочной поверхности и пристыковывать к одному вытяжному и приточному каналу. Далее участки соединений обрабатывают герметичным составом и ставят рекуператор в теплозащитный и шумоизоляционный корпус. Если установка прибора предусмотрена в рамках проекта вентиляционной системы, эту процедуру стоит доверить специалисту.

Канальные рекуператоры требуют прокладывания двух воздуховодов в каждую комнату с целью подачи и забора воздушных потоков. Одновременно рассчитывают живое сечение решеток и подбирают раструбы должным образом, чтобы исключить лишние шумы.

При необходимости рекуператор можно сделать своими руками, лучшим выбором в таком случае станет система пластинчатого типа. Она имеет хороший реальный уровень КПД, простую и надежную конструкцию, а также не требует привязки к электричеству.

Рекуператор воздуха для дома – для чего он нужен?

Вентиляционные установки, которые поддерживают движение воздуха и имеют теплообменник, помогают поддерживать комфортную температуру в доме и защищают здоровье его обитателей. Благодаря воздухообменнику в доме не будет накапливаться углекислый газ, не будет сырости и неприятных запахов.

Установка системы рекуперации облегчает жизнь людям с аллергией

Принудительная вентиляция освобождает воздух в помещении от раздражающей пыли, пыльцы и других аллергенов. Еще одна причина, по которой стоит использовать рекуператор в частном доме, – выгодная экономия расходов на отопление.

Какая система вентиляции выгоднее?

Действующие нормативные акты предусматривают тщательное утепление дома, что означает, что в общей потребности в энергии для его отопления большая доля (более 30%) имеет энергию, необходимую для обогрева вентиляционного воздуха.Использование рекуператора, восстанавливающего 85% тепла из вентиляционного воздуха, позволяет снизить общее количество энергии, подаваемой в здание, примерно на 20% (после учета энергии, необходимой для работы вентиляторов).Подготовленная оценка показывает, что система вентиляции с рекуператором и наземным теплообменником, позволяющая экономить энергию на вентиляции на уровне 85%, обходится дороже, чем естественная, почти на 11 000 рублей.

Для отопления среднего односемейного дома, построенного в соответствии с действующими нормами, требуется около 15 МВтч энергии (так называемая окончательная) в год. Его стоимость с ценами на топливо и энергоносители с начала 2020 года составляет примерно 3 500 рублей в случае отопления с помощью теплового насоса или котла на твердом топливе, 5 700 тыс

рублей в случае газового котла, 7 000 рублей, если вы используете мазут или пропан, и даже 11 000 рублей при обогреве обеспечивается электрическими обогревателями.20% экономии в результате восстановления означает, что мы будем экономить более или менее каждый год (если цены не меняются):– 500 рублей в случае теплового насоса или котла на твердом топливе,– 740 рублей за котел на природном газе,– 1000 рублей в случае котла для подогрева масла или пропана,– 1800 рублей за электронагреватели.Разница в цене естественной и принудительной вентиляции с рекуператором и наземным теплообменником составляет более 10 000 рублей, поэтому, если кто-то обращает внимание только на расходы, можно считать, что дома с дешевым отоплением в эксплуатации не стоит вкладывать средства в установку рекуперации тепла

На данный момент обязательные требования технических условий для домов на одну семью могут быть выполнены без каких-либо серьезных проблем при использовании естественной вентиляции. Если как в Европе начнут применяться индикаторы минимального строительного спроса на невозобновляемую первичную энергию, то проект дома с естественной вентиляцией и отоплением, отличным от биомассы, станет головокружительной задачей.

Особенности работы и эксплуатации

Рекуператор должен быть постоянно подключенным к сети электропитания. Таким образом, эксплуатация устройства будет максимально удобной, благодаря дистанционному пульту управления. Обычно на пульте расположены 4 кнопки:

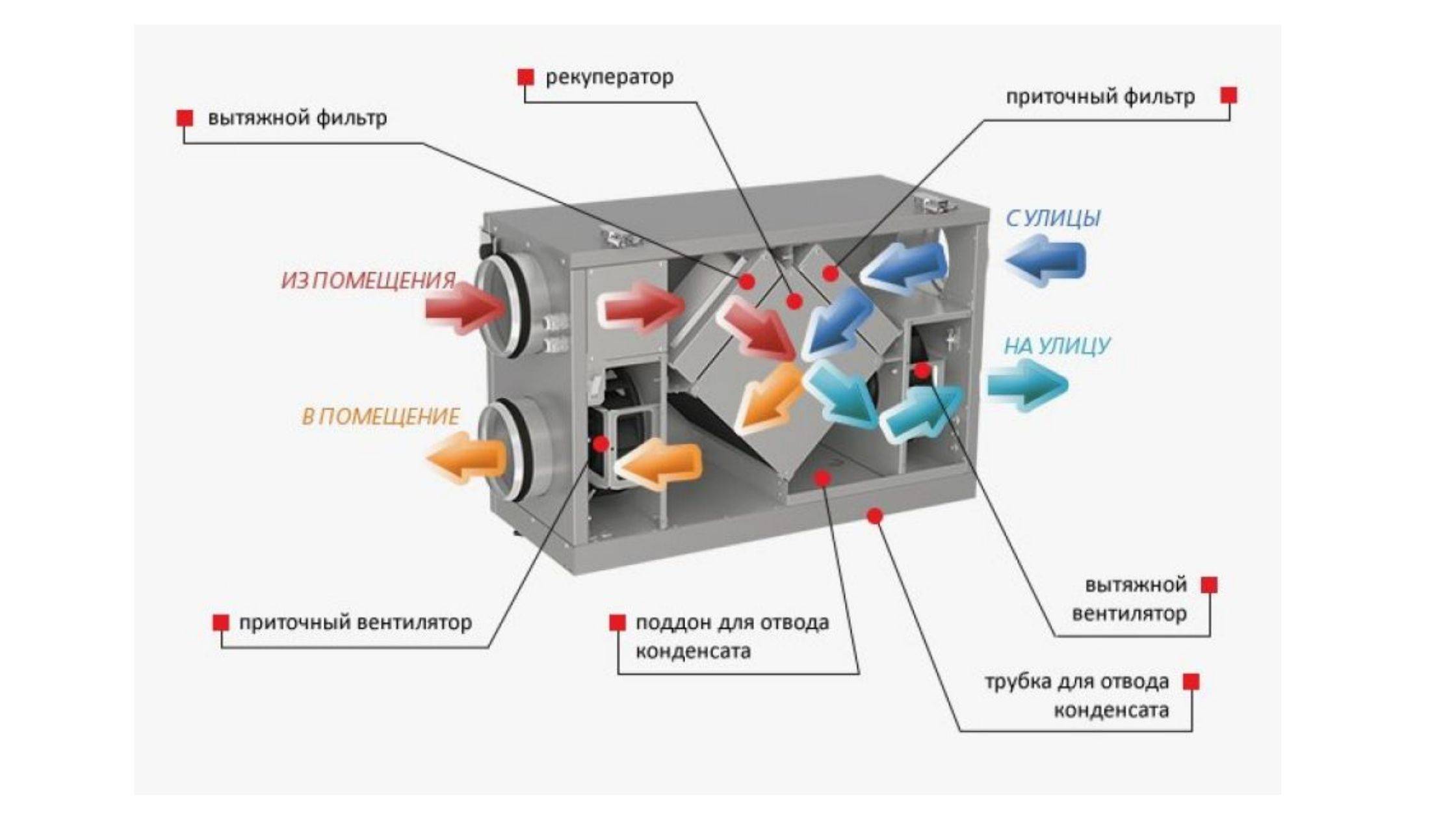

Схема внутреннего устройства рекуператора

• 2 кнопки настройки производительности;
• 1 кнопка вкл/выкл;
• 1 кнопка летний режим.

Эффективность работы прибора напрямую зависит от теплообменника, а именно его материала, системы и площади поверхностей кассет.

Совет: При покупке нужно обратить особое внимание на площадь кассеты. Чем больше площадь теплообменника, тем быстрее и сильнее нагревается холодный приточный воздух

Какие бывают рекуператоры?

Назначение у всех типов рекуператоров одинаковое, но вот технология теплообмена значительно отличается. По методу передачи тепла рекуператоры различают:

• пластинчатые;
• роторные;
• с этиленгликолем.

Устанавливаться оборудование может как в стене, так и на крыше. Кровельные устройства имеют другое строение, но принцип работы остается прежним.

Пластинчатые

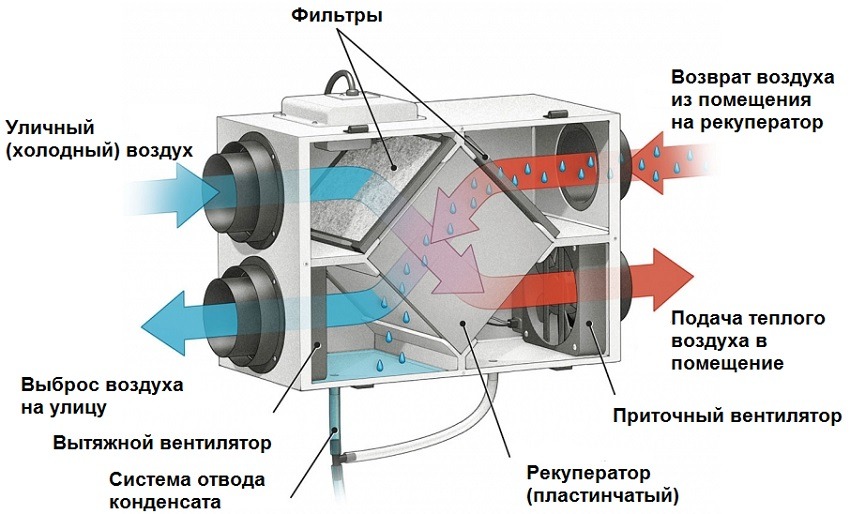

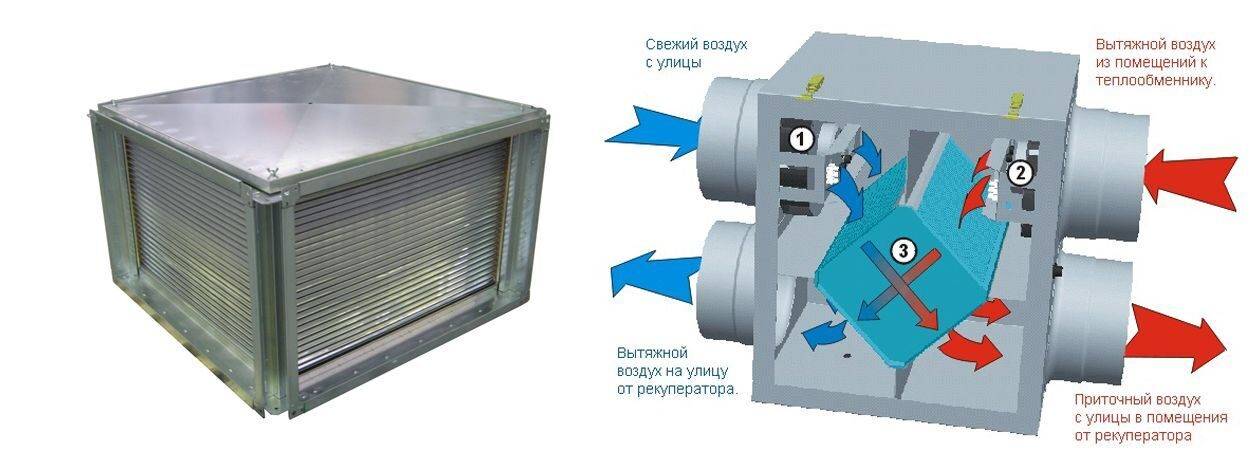

Пластинчатый рекуператор и схема его работы

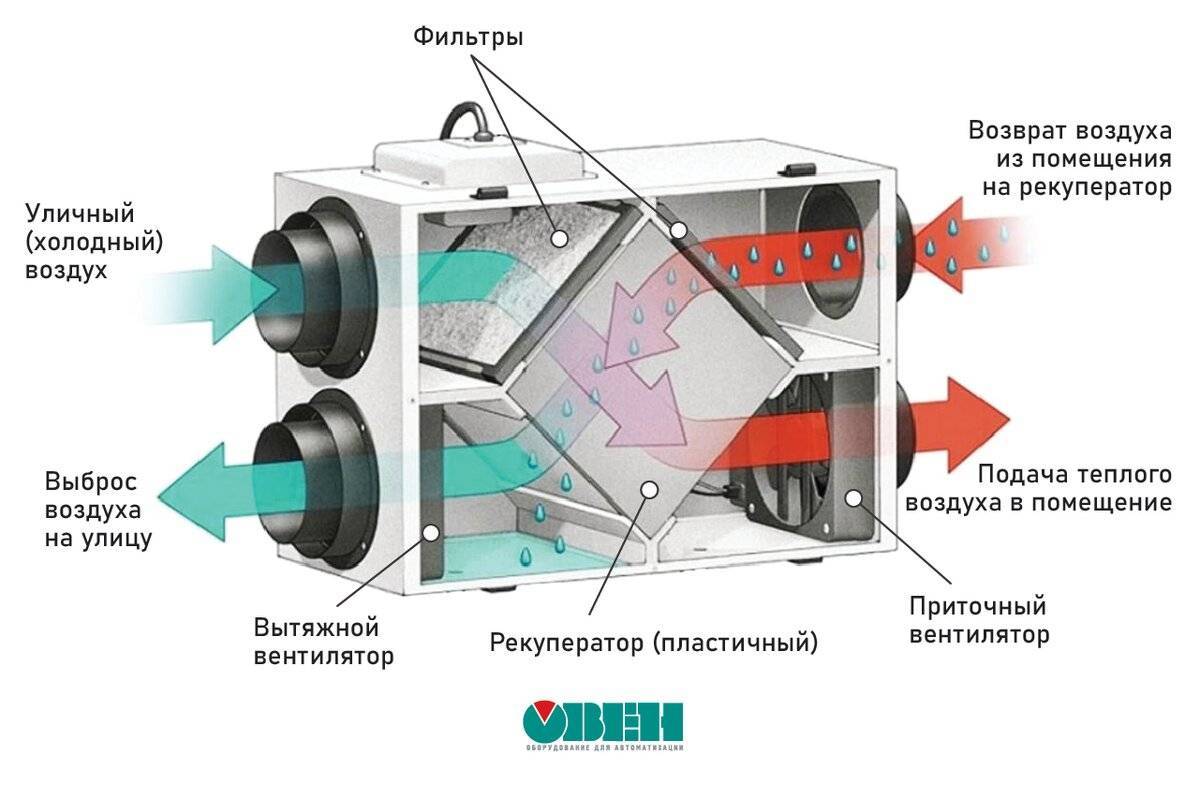

Самым популярным типом устройств считаются пластинчатые рекуператоры. Теплообменником выступает слоенная кассета из металла с высоким показателем теплопроводности. Каналы расположены так, что приточные и вытяжные потоки воздуха не контактируют между собой, а происходит процесс передачи тепла через металлические пластины. Фильтры способствуют проникновению чистого воздуха в квартиру, а система отвода конденсата обеспечивает сток влаги.

Пластинчатые рекуператоры обычно довольно компактные, и подходят для установки в любом помещении.

Роторные

Роторный рекуператор для вентиляции квартиры изготавливается из гофрированной стали

Механизм теплообмена в устройствах данного типа сложнее предыдущего, поэтому размеры роторных рекуператоров значительно больше, как и производительность. Для работы устройства необходимо движение приводных роторов, поэтому потребляет оборудование больше электричества. Ротор изготавливается из гофрированной стали.

Входящие и исходящие потоки воздуха могут смешиваться, если система не оборудована дополнительной вытяжкой. Скорость вращения вентилятора может регулироваться, в таких случаях можно увеличить или уменьшить подачу воздуха.

Рекуператор с этиленгликолем

Третий тип устройств использует еще один теплоноситель, которые значительно повышает производительность оборудования.

Рекуператор пластиковый с этиленгликолем.

Гликолевые рекуператоры имеют два теплообменника, по которым циркулирует водно-гликолевый раствор. Вещество обладает высоким показателем теплоемкости. Сохраняет намного больше тепла, чем металлические кассеты. Если климат местности слишком холодный, вместо этиленгликоля можно использовать антифриз.

Монтаж гликолевых приборов — процесс сложный, поэтому используется преимущественно на больших территориях, циркуляция воздуха на которых будет происходить намного быстрее.

Крышные рекуператор воздуха

Система приточно-вытяжной вентиляции с выходом на крышу применяется в зданиях с большой площадью как склады, цехи, супермаркеты и другие. Такие устройства называют кровельными рекуператорами. Монтаж и эксплуатация рекуператоров простые. Стоимость такой вентиляции не должна превышать пластинчатой системы, принцип действия которых аналогичен.

Приточная вентиляция в частном доме.

Достоинством данного типа выступает хорошая шумоизоляция, поскольку выход наружу находится на крыше здания. В квартире крышный рекуператор установить невозможно, поэтому он используется только в частной собственности.

Крышный и водяной рекуператоры

Эти системы еще более редки, т.к. изготавливаются для специальных условий. Крышные рекуператоры, как следует из названия, устанавливаются на крышах зданий, в основном крупных магазинов и супермаркетов, промышленных объектов и так далее. Сама особенность их конструкции предполагает большой объем внутреннего пространства. По основному принципу действия он может быть пластинчатым, роторным или комбинированным (особой инженерной разработкой).

Крышные рекуператоры

Использовать крышный рекуператор для дома может быть целесообразно в том случае, если необходимо сэкономить внутренний объем помещения. Дело в том, что крышные модели рекуперационного оборудования, как правило, отличаются большими габаритами и повышенной мощностью, так как предназначены изначально для обслуживания больших помещений.

Водяной рециркуляционный рекуператор по своему КПД близок к пластинчатому, но сложнее в монтаже. Отличается он тем, что в качестве теплообменника в нем применяется дистиллированная вода или другой антифриз. Основное достоинство таких систем – то, что притяжной и вытяжной воздухопроводы в них могут быть разнесены на большое расстояние, соединяясь лишь теплоизолированным трубопроводом.

Основные достоинства применения рекуператоров

Помимо основной своей функции – экономии энергии за счет обмена теплом с наружным воздухом – рекуператор в доме обеспечивает постоянное проветривание помещений при отсутствии сквозняков. Движение воздушных масс, с одной стороны, почти неощутимо физически, с другой – постоянно. Поэтому в вашем доме всегда будет свежий воздух, и вам не придется для этого открывать форточку зимой, вымораживая жилище.

Кроме того, рекуператор обеспечивает очистку помещения от витающей в воздухе пыли, удаляет неприятные запахи и поддерживает оптимальный уровень влажности в доме. Это устройство может работать круглогодично, при этом экономический эффект за счет осуществления теплообмена наиболее ярко наблюдается при большой разнице температур внутри и снаружи дома. Эффективный нагрев или, наоборот, охлаждение территории дома с помощью рекуператора возможны при перепаде уровня внешней и внутренней температуры порядка 20 градусов.

Основные преимущества рекуператоров в частных домах

Рекуператоры являются эффективным решением для обеспечения качественной вентиляции в частных домах. Они позволяют поддерживать оптимальный уровень влажности и свежести воздуха в помещении, а также улучшают микроклимат и здоровье проживающих.

Вот основные преимущества использования рекуператоров в частных домах:

1. Повышение качества воздуха: рекуператоры очищают входящий воздух от пыли, вредных газов, аллергенов и других загрязнений, благодаря интегрированным фильтрам.
2. Энергоэффективность: рекуператоры позволяют эффективно использовать теплую отработанную воздуха для подогрева входящего свежего воздуха, что позволяет снизить затраты на отопление.
3. Улучшение здоровья: рекуператоры способствуют поддержанию оптимальной влажности и свежести воздуха, что благотворно влияет на дыхательную и иммунную системы.
4. Создание комфортного микроклимата: рекуператоры регулируют уровень влажности и свежести воздуха, что способствует созданию комфортных условий для проживания.
5. Снижение риска возникновения плесневых и грибковых заболеваний: благодаря регулярному подведению свежего воздуха и контролю уровня влажности, рекуператоры помогают предотвратить возникновение плесени и грибков.

В современных рекуператорах также могут быть интегрированы различные дополнительные функции, например, системы очистки воздуха от вирусов и бактерий, регуляторы влажности или автоматическое управление работой устройства.

В итоге, использование рекуператоров в частных домах позволяет создать здоровый и комфортный микроклимат, снизить затраты на отопление и обеспечить постоянное обновление свежего воздуха в помещении.

Рекуператор «Пластинчатый» для вашего частного дома

Что такое рекуператор «Пластинчатый»?

Рекуператор «Пластинчатый» — это устройство, которое позволяет эффективно проводить вентиляцию в вашем доме и при этом сохранять тепло.

Как работает рекуператор?

В рекуператоре «Пластинчатый» используется принцип рекуперации (восстановления) тепла. Теплый воздух из дома подается в рекуператор, где через специальные пластинки происходит обмен тепла с воздухом, поступающим из уличной среды. Таким образом, тепло не теряется, а возвращается обратно в помещение.

Какими преимуществами обладает рекуператор «Пластинчатый»?

• Экономия на отоплении до 40%;
• Предотвращение образования плесени и грибка в помещении;
• Снижение уровня шума при работе системы вентиляции;
• Улучшение качества воздуха в доме за счет фильтрации воздуха от загрязнений и пыли;
• Оптимальный рабочий режим, который позволяет поддерживать комфортный микроклимат в вашем доме.

Основные технические параметры

Зная требуемую производительность системы вентиляции и КПД теплообмена рекуператора легко рассчитать экономию на обогреве воздуха для помещения при конкретных климатических условиях. Сравнив потенциальную выгоду с затратами на покупку и обслуживание системы можно обоснованно сделать выбор в пользу рекуператора или стандартного калорифера.

Часто производители оборудования предлагают модельную линейку, в которой вентиляционные блоки с похожим функционалом отличаются объемом воздухообмена. Для жилых помещений этот параметр необходимо рассчитывать согласно таблице 9.1. СП 54.13330.2016

Коэффициент полезного действия

Под коэффициентом полезного действия рекуператора понимают эффективность теплопередачи, которую рассчитывают по следующей формуле:

K = (Т_п – Т_н) / (Т_в – Т_н)

В которой:

• Т_п – температура поступающего воздуха внутрь помещения;
• Т_н – температура наружного воздуха;
• Т_в – температура воздуха в помещении.

Максимальное значение КПД при штатной скорости потока воздуха и определенном температурном режиме указывают в технической документации устройства. Его реальный показатель будет немного меньше.

В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплопередачи необходимо придерживаться следующих правил:

• Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестноточные, а наименьшую – с однонаправленным движением обоих потоков.
• Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от длительности нахождения воздуха внутри устройства.

Зная КПД рекуператора можно рассчитать его энергоэффективность при различных температурах наружного и внутреннего воздуха:

Е (Вт) = 0,36 х Р х К х (Т_в – Т_н)

где Р (м3/час) – расход воздуха.

Расчет эффективности рекуператора в денежном эквиваленте и сравнение с затратами на его приобретение и монтаж для двухэтажного коттеджа общей площадью 270 м2 показывает целесообразность установки такой системы

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные размеры. Иногда можно обойти эти проблемы установкой нескольких более простых устройств таким образом, чтобы поступающий воздух последовательно проходил через них.

Производительность вентиляционной системы

Объем пропускаемого воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, точный его расчет невозможен ввиду сложности математической модели, поэтому для типовых моноблочных конструкций проводят экспериментальные исследования, а для индивидуальных устройств осуществляют подбор компонентов.

Мощность вентилятора необходимо выбирать с учетом пропускной способности устанавливаемых рекуператоров любых типов, которая в технической документации указана как рекомендуемая скорость потока или объем пропускаемого устройством воздуха за единицу времени. Как правило, допустимая скорость воздуха внутри устройства не превышает значения 2 м/с.

В противном случае на высоких скоростях в узких элементах рекуператора происходит резкий рост аэродинамического сопротивления. Это приводит к лишним затратам электроэнергии, неэффективном прогреве наружного воздуха и сокращения срока службы вентиляторов.

График зависимости потери давления от скорости потока воздуха для нескольких моделей рекуператоров высокой производительности показывает нелинейный рост сопротивления, поэтому необходимо придерживаться требований по рекомендуемому объему воздухообмена указываемых в технической документации устройства

Изменение направления потока воздуха создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода внутри помещения желательно минимизировать количество поворотов труб на величину 90 градусов. Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически прочищать или менять. Одним из эффективных способов оценки засоренности является установка датчиков, отслеживающих перепад давления на участках до фильтра и после него.

На что стоит обратить внимание при выборе?

При этом учитывается местный климат

Например, противоточные пластинчатые агрегаты больше подходят для умеренной климатической зоны; Для дома важно выбрать модель с наименьшим потреблением энергии. Вентиляторы используют большую часть потребляемой ими энергии
При выборе необходимо обратить внимание на мощность устройства; Необходимо обратить внимание на площадь поверхности фильтрующего материала

Благодаря большой площади поверхности, более длительный срок службы и меньшее потребление энергии
Загрязненный фильтр увеличивает потребление энергии; Необходимо обратить внимание на фильтры. Самые простые фильтры G3 очищают только крупную грязь. Более качественные фильтры M5 могут задерживать крупную пыль. Высший класс F7: удаляет все, включая мелкую пыль; Мощность установки должна соответствовать потребностям и размерам помещения. Интенсивность зависит от количества и частоты изменения воздушного потока. Мощность приблизительно равна объему помещения; Контроль системы рекуперации имеет важное значение при выборе. Автоматизация предлагает широкий спектр возможностей. Он работает в соответствии с требованиями: легко запрограммировать нужный режим. Уровень интенсивности может быть изменен в любое время с помощью недельной программы.

Основные советы помогут вам выбрать лучший и наиболее подходящий рекуператор. Производительность также зависит от качества установки и правильной эксплуатации.

Сборка своими руками рекуператора из ПВХ труб

Из 5 видов вентиляционных установок собрать камерный коаксиальный рекуператор воздуха своими руками проще всего. По надежности и эффективности конструкцию можно назвать номером один. Чтобы понять схему и принцип действия рекуператора, рассмотрите чертеж общей вентиляционной сети с установленным прибором.

Схема вентиляции с рекуператором для домашней рыбной фермы

Если общая идея понятна, рассмотрим пошагово, как собрать коаксиальный рекуператор из канализационной трубы своими руками:

1. Сборку начинаем с подготовки материалов. Для кожуха понадобится 2 ПВХ трубы диаметром 160 мм, длиной 2 м. Из фасонных элементов подготовьте 2 переходника 160х110 мм, 3 тройника 160х110х160 мм, 2 колена 160 мм, 1 муфту 160 мм. Для внутреннего канала нужны 3 алюминиевые гофры диаметром 100 мм и соединительные муфты.

2. Соедините тройник с переходником 160х110 мм. Сделайте 2 таких узла из фасонных элементов, насадите на один конец каждой ПВХ трубы. Другие два конца, где будет закольцовка кожуха, оставьте свободные. Растяните на полную длину гофры. Две алюминиевые трубы соедините переходником. Третью гофру оставьте растянутой без соединения.

ПВХ трубы кожуха с насаженными тройниками и переходниками

3. Возьмите конец трубы из двух соединенных гофр. Заведите внутрь ПВХ кожуха, чтобы край вышел из отверстия переходника 160х110 мм.

4. Из двух колен и тройника соберите П-образный узел закольцовки кожуха. Второй конец гофры введите внутрь получившейся детали.

Введение второго конца гофры внутрь закольцовки из колен и тройника

5. Возьмите третью расправленную гофру. Введите внутрь второй ПВХ трубы с выходом через отверстие переходника 160х110 мм. На другую сторону кожуха рекуператора наденьте муфту для соединения с коленом закольцовочного узла.

Введение гофры внутрь второй ПВХ трубы

6. Свободные концы гофр, выходящие из второй ПВХ трубы и закольцовочного узла, соедините между собой переходником. Приступайте к сборке кожуха. ПВХ трубы соедините с коленами закольцовочного узла.

7. Для снижения теплопотерь утеплите кожух собранного своими руками рекуператора. Обмотайте трубы вспененным полиэтиленом с фольгированным покрытием. Теплоизоляцию зафиксируйте скотчем или затяжными пластиковыми хомутами.

8. Выберите место для монтажа собранной своими руками рекуперационной установки. В нашем примере прибор закрепим на потолок. Отверстие тройника на закольцовке закройте заглушкой, расположите направлением вниз. Узел нужен для слива конденсата. Для удобства в заглушку можете врезать шаровой кран.

Подвешенная к потолку рекуперационная установка с заглушкой на тройнике закольцовки

9. Согласно схеме, подключите вытяжной и приточный вентилятор, фильтр, каналы, другие элементы.

Для проверки эффективности собранного своими руками коаксиального камерного рекуператора сделайте замер термометром температуры уличного воздуха и поступающего притока в помещение. Если все сделано правильно, прошедший через трубы приточный поток подогреется примерно до 14оС. Эффективность сделанной своими руками вентиляционной установки составит 78%.

Рекуператор своими руками в 30 раз дешевле заводского
