Где и как располагать шахты?
На расположение шахты главным образом влияет только система канализации. Канализация – единственная самотечная сеть, и для слива воды прокладывается с уклоном в сторону стояка. Если расстояние и уклоны не будут выдержаны – канализация работать не будет.Самый большой диаметр канализационной трубы 110 мм, идет от унитаза.
Поэтому стояки канализации должны располагаться:• при стяжке пола более 100 мм — не более 2 метра от унитаза;• при стяжке пола менее 100 мм – не более 1 метр от унитаза.
Канализация унитаза к стояку
Остальные сети не накладывают никаких ограничений на размещение шахт, т.к. являются механическими. Жидкость приводится в движение насосом.
Отсюда можно сделать вывод:
1. Санузлы на разных этажах целесообразно делать друг под другом, а унитазы располагать так, чтобы расстояние до шахты было не более 1-2 метров.
2. Если санузлы расположены в разных местах (не друг под другом и более 2 метров друг от друга) – шахта у каждого санузла будет своя. В ней будет проходить только система канализации и 3 трубы системы водоснабжения.
Системы принудительного типа
В современном домостроении для герметизации оконных и балконных проемов применяют пластиковые и металлопластиковые конструкции. Стеклопакеты из полимеров и алюминия прочнее, чем древесина, однако зачастую полностью перекрывают естественные каналы поступления свежего воздуха.
Двери также плотно примыкают к полу, делая помещения абсолютно герметичными. Поступления воздуха не происходит, а при отсутствии эффективной приточной системы и вытяжная становится бесполезной.
Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных жилых домах устанавливают специальное оборудование – приточно-вытяжные установки.
Система приточно-вытяжной вентиляции довольно сложная, а для монтажа ее отдельных элементов потребуется выделить место в подвале (подогрев приточного воздуха) и на крыше (вентилятор и чиллер).
В отличие от естественной вентиляции, побудительная является энергозависимой. Кроме того, она состоит из комплекта сложных устройств, управление которыми производится с одного пульта.
ШУВ устанавливают рядом с приточным оборудованием, в подвале, а доступ к нему имеет только квалифицированный обслуживающий персонал.
Можно сказать, что в жилых многоэтажках присутствуют все три типа вентиляции, причем естественная является наиболее распространенной, а установка принудительной или комбинированной системы пока ограничена.
Особенности вентиляции в панельных домах
Виды вентиляционных систем
На сегодняшний день в панельных домах применяются следующие виды вентиляционных систем:
| Естественная | Воздухообмен осуществляется за счет тяги, которая возникает в специальных вентиляционных каналах в результате разности температур внутри здания и снаружи. |
| Комбинированная вентиляция | Такая система бывает двух типов:
|
| Приточно-вытяжная | В этом случае и приток и вытяжка реализовываются принудительно при помощи специального оборудования. |

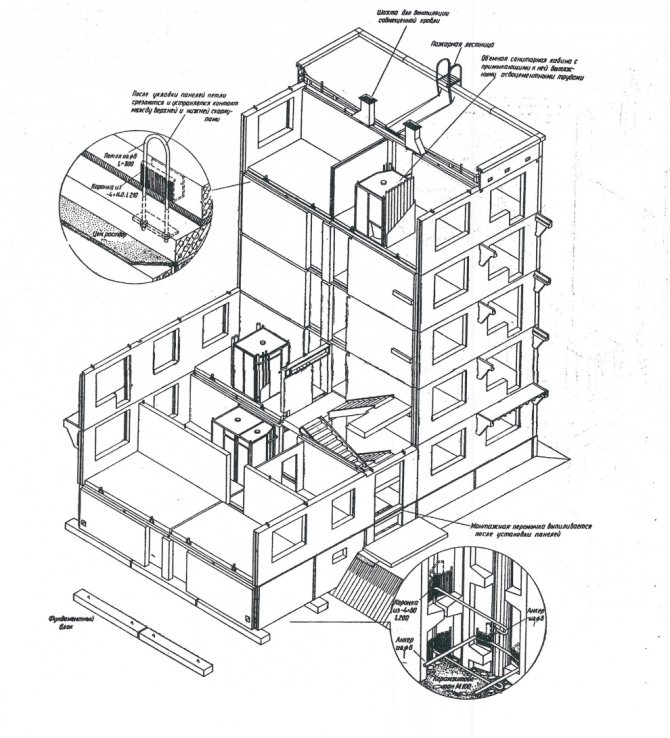

На фото — устройство вентиляционной шахты
Современные вентиляционные схемы
В современном строительстве естественные схемы вентиляции практически не встречаются. Наибольшее же распространение получила вентиляционная приточно-вытяжная система. Все каналы такой вентиляции конструктивно объединены единой шахтой.
В малоэтажных домах при помощи большого коллектора. В современных многоэтажных строениях рекомендуется применять разгонные шахты-спутники, которые подсоединяются к центральной магистрали через этаж. Чтобы проще было понять как устроена вентиляционная шахта в панельном доме, ниже приведем ее схему.
Вытяжка воздуха из помещений происходит при помощи вентиляционных отверстий, расположенных под потолком в санитарных помещениях:
- В туалете;
- На кухне;
- В ванной комнате.
Что касается притока воздушных масс, то для каждой вентиляционной системы в панельных домах предусмотрена своя определенная схема.
В частности, многое зависит от наличия или отсутствия подогрева приточных воздушных потоков:
- Если перед подачей воздушные потоки не подогреваются, лучшим решением является их ввод сверху, что позволит ускорить процесс смешения холодного воздуха с теплым воздухом помещения.
- Если воздух подогревается, его желательно подавать выше нагревательного оборудования, или прямо из него.
Так же следует отметить, что по способу распределения воздуха, в панельных домах применяются вентиляционные системы двух типов:
Перемешивающие
— высокоскоростной турбулентный воздушный приточный поток вовлекается в окружающий воздух путем инжекции, в результате чего перемешивается со старым воздухом. Таким образом, получается относительно равномерное поле скоростей и температур воздушных масс по всему объему помещения.
Воздухораспределители в таком случае располагаются на стенах под потолком или на самом потолке, если это технически возможно.
Вытесняющие
– воздушные массы в таком случае подаются постепенно с малой скоростью, в результате чего старый воздух вытесняется новым.
Наиболее оптимальными в панельных домах считаются перемешивающие системы, особенно, если при утеплении стен использовались пароизоляционные воздухонепроницаемые материалы.
Необходимость вентиляции в частном доме
В замкнутом пространстве воздух не обменивается, через некоторое время количество углекислого газа становится критически высоким – находиться в замкнутом пространстве нельзя.
Однако вы должны знать разницу между закрытым, изолированным помещением и непроветриваемым или плохо проветриваемым помещением. С первым пользователь сталкивается редко, со вторым – постоянно. На кухне воздухообмен обеспечивается вентиляционной шахтой и окном, в спальне – окном. В кладовой и коридоре, напротив, свежий воздух заменяется остаточным.
Вентиляция в частном доме выполняет следующие функции:
- Активная вентиляция в вентилируемых помещениях и пассивная вентиляция в закрытых помещениях. При расчете системы вентиляции учитывается пассивная площадь.
- Он выпускает отработанный воздух в стандартном режиме работы и в аварийных ситуациях. В отдельно стоящем доме или даче вентилятор является неотъемлемой частью любой вытяжной системы, чтобы обеспечить максимально быструю вентиляцию в случае пожара или утечки газа.
- Это обеспечивает ваш дом свежим воздухом и нормальным количеством кислорода. Кондиционеры воздуха этого не делают. Они работают только с воздухом внутри. Поступление нового кислорода возможно только через воздухозаборник и открытое окно.
- Регулирует уровень влажности – вытяжной вентилятор удаляет воздух с высокой влажностью, которая в помещении всегда выше, чем на улице, и заменяет его более сухим воздухом. Это гарантирует устранение плесени и грибка.
- Он подает воздух к работающим радиаторам, газовым плитам, котлам, каминам и другому оборудованию, требующему дополнительного воздухообмена.
Особенности устройства вентиляции в панельном доме
Вентиляционная система рассчитывается на этапе проектирования дома. Особенности ее конфигурации зависят от этажности строения, от места его расположения. Однако какой бы не была задумана вентиляционная система, она всегда предусматривает вертикальный выводной канал и пути поступления в помещения свежего воздуха.
Классический воздухообмен, существующий в панельных домах старой постройки и в ряде бюджетных проектах современного жилищного строительства, предусматривает вентиляционную систему на естественной тяге. Работает такая система по принципу сквозного проветривания.
Роль приточной части вентиляции выполняют форточки или приточные отверстия, которые расположены в жилых помещениях над радиаторами отопления. Вытяжная часть локализуется в помещениях, где воздух наиболее подвержен загрязнению – это туалет, ванная и кухня. Если квартира большая и в ней есть комната, отделенная от вытяжного отверстия двумя другими помещениями с дверями, то в такой комнате также проектируют вытяжное окно.
Обратите внимание! Все вентиляционные выходы из отдельных квартир сходятся в одну вертикальную вентиляционную шахту. Параметры шахты определяет схема подключения к ней отдельных помещений и этажность панельного дома
Устройство и принцип действия
Схема вентиляционных шахт меняется в зависимости от конструктивных особенностей многоэтажного дома. При этом общая схема конструкции подобных систем следующая: воздуховоды в многоквартирных зданиях состоят из бетонных блоков с отверстиями, которые накладываются друг на друга. От данной конструкции в жилые помещения отходят воздушные магистрали, выполненные из пластикового либо металлического короба (применяются, в основном, в современных сооружениях).
Выделяют три типа воздуховодов:
- Встроенные. Закладываются в несущих стенах при строительстве здания.
- Накладные. Монтируются после завершения строительства и внутренней отделки. Накладные воздуховоды изготавливаются обычно из оцинкованной стали. Из-за этого такие магистрали необходимо защитить от повышенной влажности и закрыть шумоизоляционным материалом.
- Наружные. Устанавливают вдоль внешних стен.
Принцип работы вентиляционных шахт зависит от особенностей конструкции. В основном, домовые вытяжки функционируют по следующей схеме: воздух проникает во внутренние помещения через окна, двери и щели, а затем проходит через вентканалы, проложенные в кухне, комнате (не всегда) и ванной. Каждая такая магистраль подключена к общей шахте. По последней воздух из квартир выводится наружу.
Важным условием эффективной работы таких конструкций остается отсутствие препятствий на пути воздушных масс. То есть нельзя:
- монтировать полностью герметичные окна, не пропускающие воздух;
- устанавливать межкомнатные двери с уплотнителем;
- внедрять в вентиляционные шахты стороннее оборудование;
- перекрывать вентиляционные шахты.
Если не выполняется ни одно из перечисленных требований, то для обеспечения нормальной жизнедеятельности людей в квартире необходимо устройство принудительной вентиляции.
Вентиляция квартир
Схема движения воздуха в квартире
Схема движение воздушных масс при естественном способе проветривания выглядит так: более холодный воздух через открытые окна или зазоры между рамой и стеной, а также дверным полотном и косяком попадает внутрь. За счёт тяги он движется к вентиляционным решёткам. Так как он более холодный, то вытесняет теплый отработанный вверх, где тот уходит через вентиляционные отверстия ванной комнаты, кухни и санузла.
Это идеальная схема, где не учитываются современные герметичные пластиковые окна и металлические двери. В деревянных окнах инфильтрации происходит через открытые форточки, что носит кратковременный характер и негативно сказывается на общем микроклимате. Поэтому для улучшения вентиляции квартир используется несколько дополнительных устройств:
- Кухонные вытяжки. Это локальные системы механического отсоса, устанавливающиеся над электрическими или газовыми плитами. Они вытягивают воздух в вентиляционную шахту. Существует вариант вывода отработанного воздуха через окно на улицу.
- Вытяжные вентиляторы. Монтируются в вентиляционные отверстия на кухне, санузле или форточку. Дополнительно стимулируют удаление отработанного воздуха.
- Приточные клапаны. Специальные механизмы, вмонтированные в ограждающие конструкции. Позволяют регулировать объём подаваемого приточного воздуха. Эффективная система естественного вентилирования.
Приточный клапан
Аэроматы. Устанавливаются на пластиковые окна. Благодаря высокому аэродинамическому сопротивлению не пропускают шум. Относятся к дополнительным устройствам естественной вентиляции квартир.
Нормативные требования
Большая часть нормативных параметров и данных для расчёта изложена в СНиП 31-01-2003 «Здания жилые многоквартирные», СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». А также СНиП 2.09.04-87*, СНиП 2.08.02-89*.
Для расчёта используется несколько параметров:
- Температура воздуха внутри помещений: для жилых комнат +20-22 0 С; кухни с электрической и газовой плитой 16-18 0 С; ванной +25 0 С; уборной +18 0 С; совмещенного санузла +25 0 С; коридора (вестибюля) +16 0 С; кладовой +12 0 С; машинного отделения лифтовой +5 0 С
- Кратность воздухообмена: варьируется от 25 до 90 м 3 /ч на одного человека.
- Расход наружного воздуха определяется исходя из площади помещения: для жилых комнат он равен 3 м 3 /ч на один квадратный метр площади.
Это все обобщенные параметры, и каждый регион может варьировать значения, исходя из особенностей климатических условий.
У проектировщиков есть определённый запас свободы:
- Согласно СНиП в одной из спален квартиры из нескольких комнат расчётная температура воздуха закладывается +22 0 С.
- В квартирах, адаптируемых для проживания инвалидов, бреется максимальное значение температуры.
- Вентиляция угловых квартир рассчитывается по нормативным параметрам плюс 2 0 С, но не выше +22 0 С.
На сегодняшний день пластиковые оконные конструкции и герметичные стальные входные двери полностью обнуляют эффект микропроветривания через зазоры, поэтому проектировщикам сложно добиться нормативных параметров по микроклимату. В элитных домах идут по пути монтажа принудительной приточной вентиляции, а в бюджетных МКД всё сложнее: надо увеличивать интенсивность работы, а значит размеры вентканалов. Но это не всегда возможно с точки зрения конструкции здания.
Нормы внутриквартирного устройства
- Наличие хотя бы одного окна с выходом на улицу. Необходимо для правильной работы естественного проветривания.
- Окна или приточные решетки первого этажа должны быть на высоте не менее 1000 мм от опоясывающего снежного покрова, а в летний период — 2000 мм от отмостки.
- Площадь сечения воздуховодов для кухни 150 см 2 , совмещённого санузла и раздельных туалета с ванной по 100 см.
- Направление движении воздуха строго от жилых помещений к служебным, далее через общий воздуховод на крышу.
- Внутри вентиляционных каналов запрещается протягивать электрическую проводку.
- Вентиляционные трассы не должны пересекаться между собой и с кабель-каналами.
Важность вентиляции в панельной многоэтажке
Панельные дома с высокой этажностью строились на века, они крепки и надежны, но не лишены недостатков. Жители критикуют квартиры с низкой изоляцией шума и сыростью в углах.
Панельные дома в 9 этажей заселены полностью. В каждой квартире ежедневно готовят обед, моют посуду, пол, принимают ванну, расчесывают волосы, в некоторых линяют домашние животные. Неприятные запахи и влага обязательно доходили бы до соседей, если бы не система вентиляции дома.
Естественная вентиляция предусматривается инженерами во время подготовки проекта жилого дома. Создается общая система, которая соединяется с каждой квартирой. К общей вентиляции имеют выход комнаты с высокой влажностью – ванная, кухня.
Свободный воздухообмен поддерживает здоровое состояние целого здания и каждого отдельного жилого помещения.
Капремонт или замена?
| Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания |
Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…
Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.
| Приточная установка для одной комнаты в интерьере |
Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.
Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.
Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.
Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.
Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.
Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).
| Приточная установка для одной комнаты Marta |
Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долговременный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.
Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».
Плюсы и минусы вентиляции в многоэтажном доме
Вентиляционный канал — это обязательный атрибут многоквартирного (включая панельный) дома. Шахта обеспечивает естественную и постоянную циркуляцию воздуха, благодаря чему из внутренних помещений удаляются вредные частицы и пыль.
Организация вентиляционных систем в квартирах обеспечивает:
- удаление загрязнений из воздуха;
- нормальный микроклимат в помещениях;
- приток свежего воздуха;
- возможность регулировки интенсивности подачи воздуха (для принудительной вентиляции).
Единственный недостаток вентиляции — необходимость периодически чистить шахты от скопившихся загрязнений. Минус систем с принудительной циркуляцией воздуха заключается в том, что такие конструкции стоят дорого. А для устройства такой вентиляции в квартире многоэтажного дома требуются специализированные навыки.
Различные схемы обустройства вентиляции в панельных домах
Существует несколько схем вытяжной вентиляции, которые обеспечивают хорошую вытяжку при минимальной разнице температур внешней среды и внутри помещения. Для усиления вытяжного потока оголовки вентиляционных шахт оборудуют дефлекторами.
Вентиляция на естественной тяге может быть:
- Непосредственное подключение индивидуальных горизонтальных каналов к общей шахте. Эта схема показывает приемлемую эффективность только в высотных панельных строениях. Для пятиэтажек такое подсоединение чревато поступлением отработанного воздуха из других квартир. Летом подобная вентиляция в пятиэтажном панельном доме практически останавливается. С точки зрения затрат и сложности постройки данный вариант является самым экономичным.
- Подключение к общей шахте через два этажа. Узкий индивидуальный канал, длинной около 5 м увеличивает скорость вытяжки перед подключением к центральной шахте. Эта схема более продуктивна, но требует строительства усложненных коммуникаций. Два последних этажа вентилируются без подключения в общей шахте, через индивидуальные выходы.
- Вытяжка по индивидуальному каналу от каждой квартиры в чердачное помещение или в горизонтальную шахту, расположенную на чердаке. Такие вентсистемы характерны для старых панельных пятиэтажек. Здесь отсутствует смешение запахов и выбросов от соседей и обратный заброс воздуха. Однако строительство подобной системы каналов занимает часть полезной площади здания и требует увеличенных затрат при строительстве.
Выбор системы вентиляции на этапе проектирования зависит не только от этажности дома и допустимых затрат на его строительство, но и от расположения здания относительно ближайшей автомагистрали или других источников шума. Дома, которые будут построены внутри жилого квартала, по строительным нормам допустимо оснащать общей вентиляционной шахтой.
Аналогичные дома, выходящие на шумную магистраль, потребуют более сложной вентиляции, с использованием индивидуальных каналов. Это изолирует квартиру от внешнего шума.
