Системы и схемы вентиляции одноэтажных и двухэтажных частных домов

Советы по обустройству естественной вентиляции

Каждое помещение в загородных строениях или дачном доме имеет особенности, которые нужно учитывать при монтаже вентиляционных устройств.

В санузле

Для туалета и ванной комнате в загородном строении, необходимо предусмотреть возможность микропроветривания через окна или двери.

В бане

При оборудовании вентиляции в бане предусматривают размещение приточного канала в месте установки печи. Уличный воздух проникает снизу, постепенно вытесняя теплый воздух к потолку, нагреваясь сам. Вытяжной клапан в парной устанавливают под потолком.

Клапана открываю при необходимости быстро просушить парилку или моечную.

В котельной

Если загородный дом обогревается газом, в нем обязательно предусматривают отдельное помещение для размещения оборудования. Газовый котел является объектом повышенной опасности, поэтому требования к оборудованию котельной вытяжкой, достаточно серьезные.

Вентиляция котельной монтируется отдельно и не врезается в общую вытяжную трубу, чаще всего для избавления от дыма и газа применяют наружную трубу.

Для доставки наружного воздуха в котельные используют приточные приборы. Слабым местом приточно-вытяжной системы естественного типа в котельных является зависимость от мощности ветра. В тихую, безветренную погоду, обеспечить хорошую тягу невозможно.

Повороты вентиляционных каналов снижают эффективность на 10%.

В жилых комнатах

Для обеспечения эффективной циркуляции воздуха между отдельными комнатами в доме необходимо устраивать в нижней части дверных полотен небольшие отверстия или зазоры между дверным полотном и полом.

На кухне

При монтаже вытяжной вентиляционной решетки над плитой, нужно располагать это устройство на расстоянии 2 метров от пола. Такое положение вытяжки позволяет эффективно удалять избытки тепла, копоть и запахи, не давая распространиться им по помещению.

Каналы естественной вентиляции

В предыдущих статьях на эту тему были опубликованы принципы работы, схемы циркуляции воздуха в доме, квартире, а также достоинства и недостатки системы естественной вентиляции.

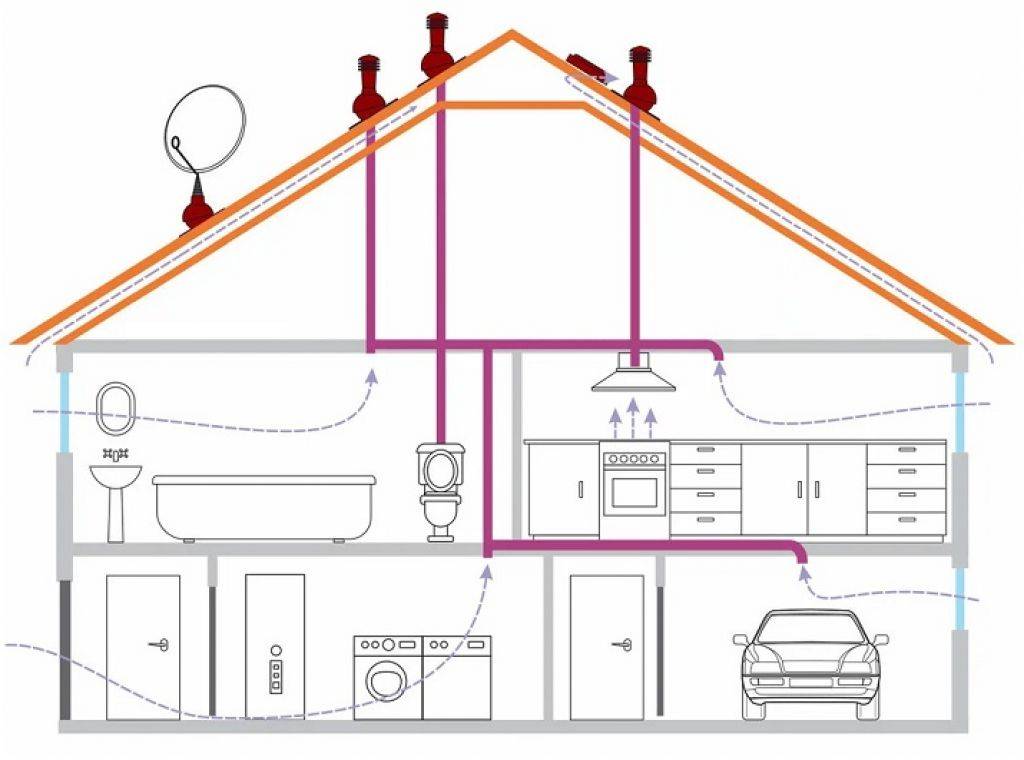

Схема движения воздуха естественной вентиляции в доме, квартире. Каждое помещение имеет два устройства вентиляции: одно для притока, другое для удаления воздуха

Для эффективного проветривания, каждое помещение дома должно обязательно иметь два устройства вентиляции: одно — для притока воздуха, другое — для удаления воздуха из помещения.

В каждом помещении дома или квартиры приток и удаление воздуха устраивают по одному из тех вариантов:

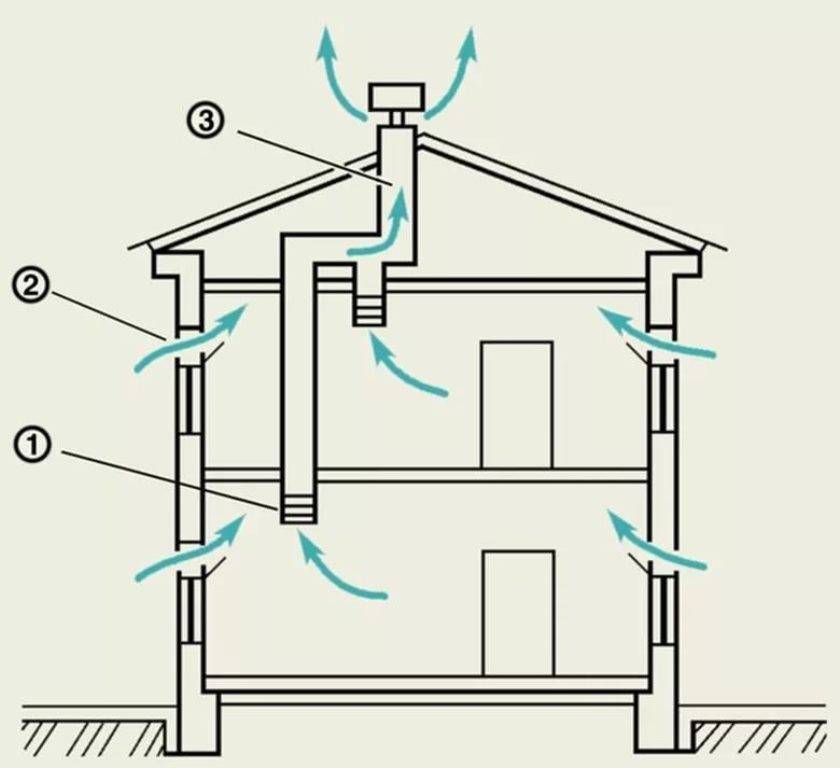

1. Приточный клапан в окне или наружной стене для притока воздуха. Переточное отверстие в смежное помещение с вытяжным каналом для удаления воздуха (отверстие в двери или внутренней стене, перегородке).
2. Для притока воздуха — переточное отверстие из соседнего помещения с приточным клапаном, и вытяжной канал вентиляции для удаления воздуха.
3. Приточный клапан для притока, и вытяжной канал вентиляции для удаления воздуха.

Проверьте, в доме или квартире, где Вы сейчас живете, все ли помещения имеют приточные и вытяжные устройства вентиляции?!

В каких помещениях необходимо сделать каналы вытяжной вентиляции

Вытяжные каналы естественной вентиляции необходимо предусмотреть из следующих помещений дома:

• Санитарно-технических помещений — ванной, туалета, постирочной.
• Кухни.
• Гардеробной, кладовки — если двери помещений выходят в жилую комнату. Если двери выходят в коридор (холл, кухню), то можно сделать одно из двух: устроить вытяжной канал из помещений или установить приточный клапан в стене или окне.
• В помещении котельной должен быть и канал вентиляции и приточный клапан.
• Из комнат, отделенных от помещений с каналом вентиляции более чем двумя дверями.
• На этаже выше первого, при наличии входных дверей с лестницы на этаж — каналы вентиляции делают из помещений, указанных выше, или(и) из коридора, холла.
• На этаже выше первого, при отсутствии входных дверей с лестницы на этаж — в каждом помещении этажа устраивают и канал вентиляции и приточный клапан.

В других помещениях дома, не имеющих вытяжных каналов естественной вентиляции, обязательно устанавливают приточный клапан в окне или в стене и переточное отверстие в смежное помещение.

Кроме того, приточные и вытяжные каналы естественной вентиляции устраивают для вентиляции:

• Пространства под деревянным полом первого этажа на лагах.
• Цокольного пространства для защиты от радиоактивного газа радона.
• Стояка трубы канализации.

Смешанная вытяжная вентиляция — естественная & механическая

Для жилых зданий механическую вентиляцию с частичным использованием систем естественной вентиляции для притока или удаления воздуха (далее — смешанную вентиляцию) следует предусматривать в периоды года (летом), когда параметры микроклимата и качество воздуха не могут быть обеспечены естественной вентиляцией (п. 7.1.4 СП 60.13330.2016).

Строительные правила (пункт 6.5.8 СП 60.13330.2016) требуют, при устройстве поквартирного отопления в жилых многоквартирных домах, для помещений, в которых предусматривается размещение газопотребляющего оборудования, предусматривать сразу два способа удаления воздуха:

• • • естественную вентиляцию;
    • и механическую вытяжную вентиляцию.

А вот приток воздуха может быть или через естественную или через механическую приточную вентиляцию.

Для обеспечения безопасности использования газа в домах и квартирах, механическую вытяжную вентиляцию, наряду с естественной, рекомендую использовать всегда и во всех помещениях, где устанавливается любое газоиспользующее оборудование (газовая плита, водогрейная колонка, газовый котел).

Смешанная вентиляция с вентилятором на входе в канал защитит ваш дом в случае:

1. 1. при недостаточной тяге в канале естественной вентиляции летом, когда температура наружного воздуха поднимается выше +5 оС;
   2. при срабатывании сигнализаторов загазованности по горючему и угарному газу, если вентилятор подключить к сигнализатору.

Читайте: Сигнализатор загазованности — защита дома от утечки горючего и угарного газа

Для смешанной вытяжной вентиляции можно использовать один общий канал.  Вентилятор к общему каналу присоединяют так, как показано ниже на рисунке, вместо кухонной вытяжки.

Как сделать естественную вентиляционную систему своими руками

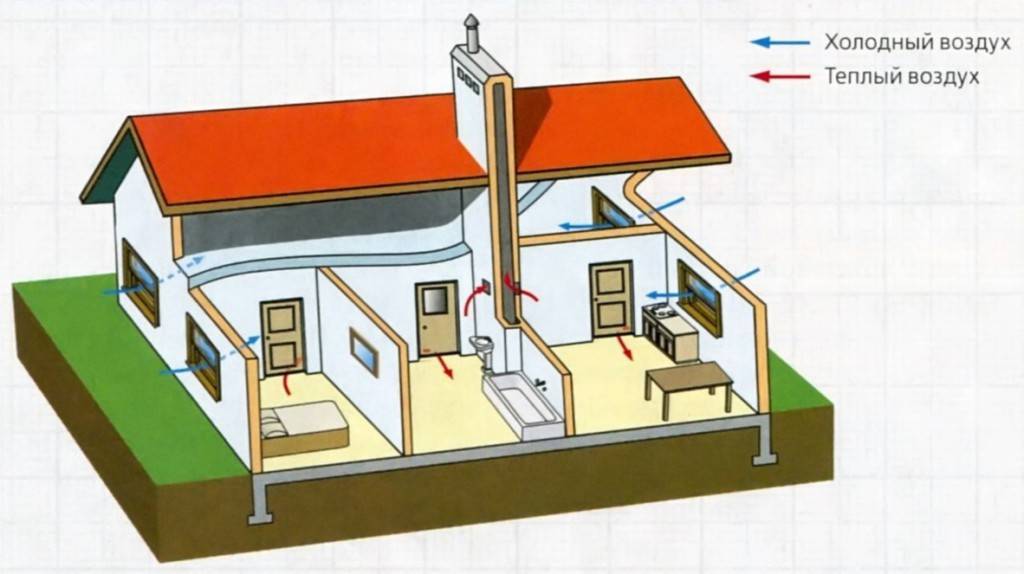

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Как вентилировать подпол в срубе если он у вас есть?

Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи

Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.

Как вентилировать санузел в доме из бревна?

В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.

Как вентилировать кухню в срубе?

Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см  шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.

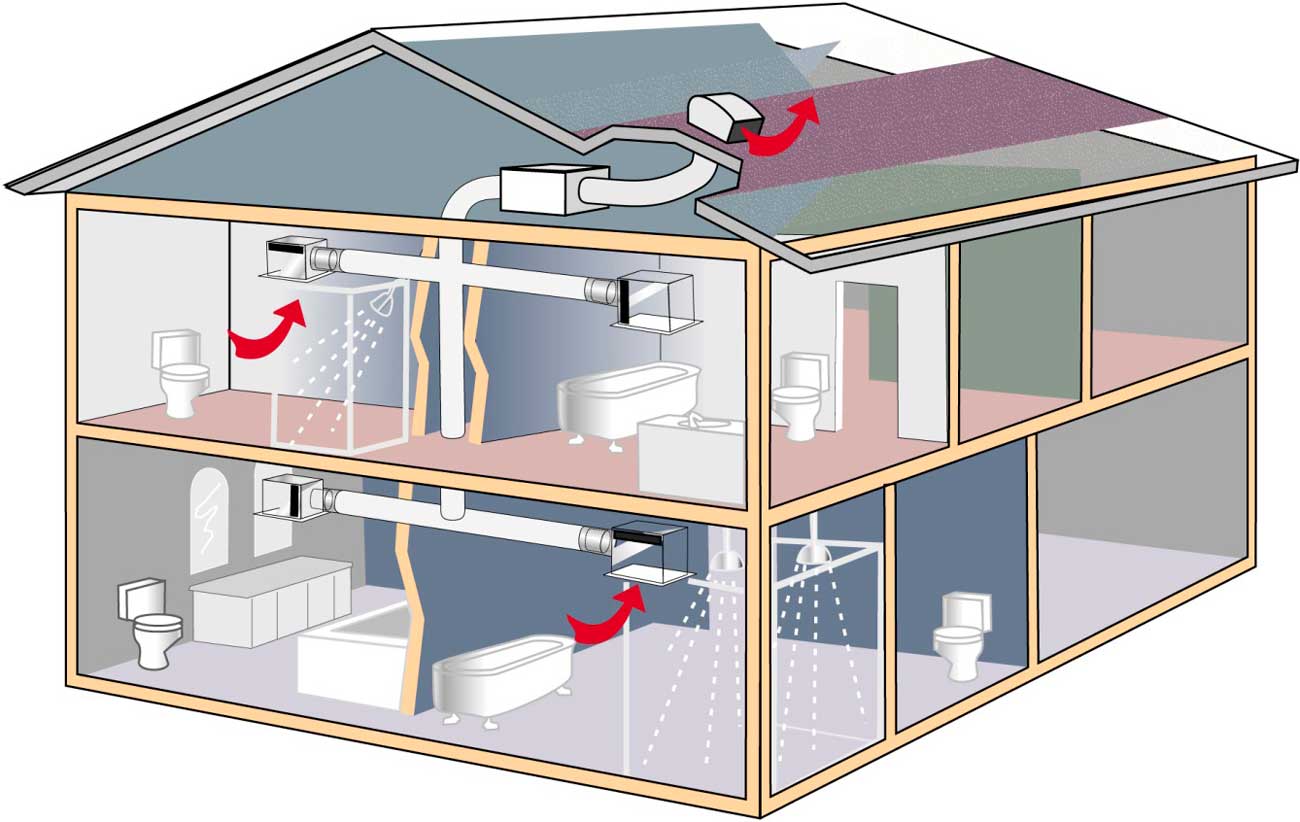

Вентиляция в частном двухэтажном доме — Виды вентиляции

Выбор системы вентиляции осуществляется на первичных этапах проектирования дома, а также у четом бытовой или хозяйственной нагрузки на помещения

Важно учитывать расположение комнат и общую квадратуру дома

Для реализации поставленных задач используются следующие типы вентиляции:

1. При совмещенном типе приток воздуха реализуется естественным путем и при использовании механических приспособлений. Такой способ наиболее распространенный. Однако, чтобы достигалась стабильная вентиляция в частном двухэтажном доме, необходимо монтировать в стены вытяжные каналы различной площади. Для кухонной зоны, душевой или котельной необходимо использовать отдельные короба. При таком способе воздушные массы движутся естественным путем. Также можно в центральную шахту установить вентилятор, который будет ускорять отток воздуха. К преимуществам такого метода относится то, что неприятные запахи в дом не проникают, а также низкий уровень шума при работе вентилятора. Недостатком же будет являться то, что необходимо устанавливать переточные решетки внизу дверей.
2. Естественная. Не предполагается использование механических средств для обеспечения циркуляции воздуха. Отток и приток осуществляется за счет разности в температурах воздуха между комнатой и улицей. Такой тип применяется повсеместно, однако имеет ряд недостатков.
3. Принудительная вытяжная. Такая система вентиляции двухэтажного дома совмещается с естественной. Поступление воздуха может осуществляться при помощи установки специальных клапанов или естественным способом, а удаление воздуха из помещений происходит в принудительном порядке. Для этого в ванной комнате или туалете монтируются вытяжные вентиляторы принудительного типа. Работу такой системы можно автоматизировать.
4. Приточная. Для реализации такого типа воздухообмена в несущую стену или оконные рамы монтируется специальный клапан, который осуществляет принудительное поступление воздуха в комнату. Также можно использовать приточный вентилятор, чтобы нивелировать подачу холодного воздуха в зимой, систему конструктивно усложняют добавлением калорифера. Помимо прочего, можно использовать моноблочные комплексы, которые совмещают в себе калорифер, клапан, фильтры и охладители. Оборудование может снабжаться таймером, поэтому каждый владелец может настроить необходимый период срабатывания.
5. Принудительная приточно-вытяжная. Процесс оттока и притока воздушных масс обеспечивается путем использования производительного оборудования. К особенностям принудительной вентиляции относится то, что она бывает местной, когда приточное оборудование устанавливается в помещениях, в которых оно наиболее необходимо. При централизованной схеме используется один вентилятор, расположенный в центральной шахте, к которой подключены все вытяжные каналы.

Способов для создания принудительного или естественного движения воздуха очень много, поэтому каждый владелец самостоятельно выбирает наиболее оптимальный способ.

Полезные советы и заблуждения

Мастера советуют:

1. В кирпичных, блочных зданиях систему вентиляции делают одновременно со строительством.
2. Удобно пользоваться картонными шаблонами при создании воздуховодов одинакового диаметра.
3. Внутренние стенки вент. канала лучше выкладывать из полнотелого кирпича и заделывать плотно все стыки.
4. На крыше лучше устанавливать трубы из асбестоцемента и скреплять их цементом с основной конструкцией.

Считается, что для полноценной вентиляции достаточно установить кондиционер, но он влияет только на температурные показатели в помещении. Проблему поступления чистого, насыщенного кислородом воздуха он не решает.

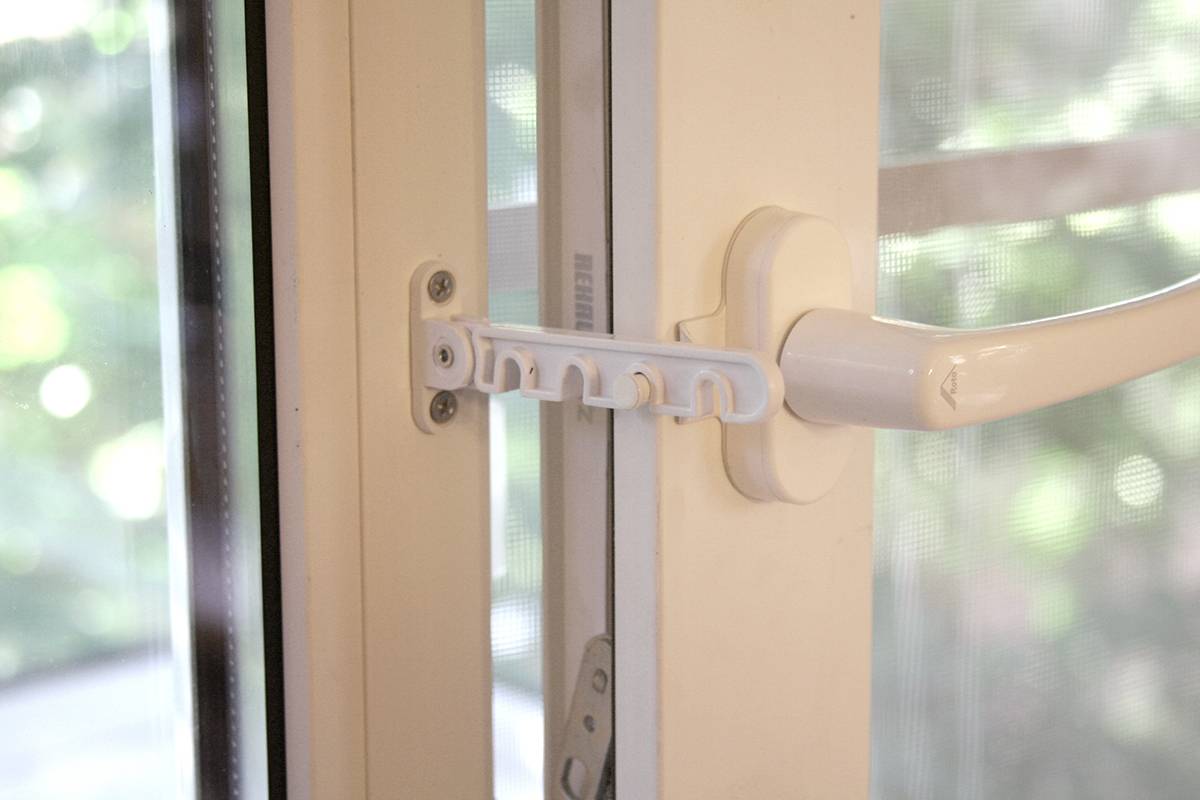

Окна, установленные в режиме микропроветривания не решают проблему отсутствия хорошей вентиляции. Такой принцип хорош в теплое время года, но зимой воздух в комнате быстро остынет не успев насытится кислородом и убрать неприятные запахи.

Вентиляция постройки загородного типа

Если у вас одноэтажная загородная постройка из дерева, то устройство вентиляции в частном доме такого типавполне выполнимо естественным способом. Стоит также отметить, что древесное здание характеризуется своей способностью в отличном поддержании температуры в летний период. Если же речь идёт о холодном времени года, то печь сможет прогреть воздух в помещении, а отработанные воздушные массы – вывести за пределы дома.

Как видите, особых хлопот здесь мы не имеем, поскольку имеет место естественная вентиляция. Это одна из ключевых особенностей загородного дома. Чего не скажешь о каркасной постройке, особенно в том случае, если она оборудована современными пластиковыми окнами.

Оптимальная вентиляция чердака – естественная вентиляция

Эксперты описывают оптимальную систему вентиляции чердака так: воздух входит с улицы в подкровельное пространство через специальные отверстия (располагаются вдоль свесов крыши), поднимается к самой высокой точке и выходит через другие отверстия (как правило, такие отверстия предусматривают в коньке).

Если вы предусмотрели в конструкции выходные отверстия, значит должны быть и приточные. Отсутствие приточных отверстий приведёт к тому, что через выходные будет заходить воздух, а с ним и пыль, грязь, осадки.

Приточных отверстий может быть много. Большое количество входящего воздуха будет компенсироваться за счет выходных отверстий с подветренной стороны. Но если приточных отверстий окажется мало, то ветер сможет заходить через выходные отверстия. Поэтому, чем больше отверстий предусмотрите, тем лучше.

А вот выходных отверстий создавать много нельзя. Нужно ровно столько, сколько требует размер чердака.

Описанную систему называют естественной вентиляцией (не требует электропитания, в отличие от механической вентиляции). Чтобы наладить естественное проветривание, не обязательно создавать приточные и выходные отверстия, можно обеспечить вентиляцию и с помощью слуховых окон, решеток, аэраторов и ветровых турбин.

Типы выходных отверстий

Выходные отверстия могут быть разных типов:

• коньковые отверстия,
• аэраторы (труба со «шляпкой», устанавливается на скатах),
• ветровые турбины (шар из вращающихся лопастей, работает от силы ветра),
• вентиляционные решетки (устанавливаются во фронтонах),
• слуховые окна (монтируются в кровле).

Применять два разных типа отверстий не рекомендуется. Это может привести к перепаду температур: воздух начнёт «метаться» между двух выходных отверстий разного типа и в итоге не выйдет сразу наружу.

Приточная вентиляция

Чтобы свежий воздух свободно циркулировал в кровельном пироге, сооружают отверстия, через которые заходит воздух. Приток воздуха можно обеспечить через:

• отверстия в карнизе, щели между стеной и свесом,
• вентиляционные решетки под карнизом,
• софиты – перфорированные полосы.

Вместо отверстий можно установить фронтонные окна или решетки. Самый простой и дешевый вариант – решетки на противоположных фронтонах (подходит для двускатной крыши).

Слуховые окна использовать для притока нельзя, даже если вы разместите их довольно низко. Конструкция таких окон обеспечивает лишь выход воздуха. И размещать их ниже традиционного места расположения не рекомендуется: повысится нагрузка на кровлю и на конструкцию самого окна. Кроме того, окна начнут затягивать не воздух, а лишь атмосферные осадки.

Проходной канал

Для вентиляции холодного чердака достаточно создать отверстия снизу и сверху в нужном количестве (соотношение продух к перекрытиям должно составлять 1 к 500). Если же речь идет об отапливаемом чердаке, то необходимо обеспечить движение воздуха снизу вверх по специальному проходному каналу. Канал образуют между слоями изоляции и утеплителем. Зазор для воздушного потока должен составлять минимум 2-3 см. Создается за счет обрешетки толщиной 5 см между стропилами.

Разновидности вентиляционных систем в одноэтажном, двухэтажных домах

Если говорить об основной классификации систем вентилирования, то стоит выделить: осуществляемую естественным образом и ту, которая сопровождается механическими устройствами.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов.

Наиболее простой и позволяющей сэкономить на затратах на электричестве является именно та, которая реализуется естественными методами. Формируется простыми воздуховодными каналами. Габаритные параметры и расположение которых могут создавать более или менее интенсивную тягу, а, соответственно, и вентилирование.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток.

Сопровождение вентилирования различными приборами и устройствами применяется в тех случаях, когда естественный способ вентилирования остается неэффективным. Могут использоваться самые разнообразные фильтры, клапанные устройства, нагреватели и охладители, вентиляторные конструкции.

Естественная (простая)

Естественная вентиляция в частном доме является максимально простой, с точки зрения конструирования. В основе ее работы лежат базовые физические процессы, которые основываются на разнице давления, температуры и смешению воздушных потоков с постепенным и регулярным их замещением.

Тяга позволяет в этом случае осуществить постоянный процесс смены воздушных масс.

Уже в момент строительства любое здание, в том числе и частный дом, надо оборудовать устройствами натуральной вентиляции.

Иногда может наблюдаться негативный эффект образования сквозняков. Для того, чтобы избавиться от них достаточно всего лишь оборудовать отверстия специальными типами клапанов. Они не перекрывают ход воздушных масс, но все же отсекают интенсивный воздушный поток, который может вызвать ощущение движущейся струи воздуха.

При естественном типе, выходящие трубы должны возвышаться над верхней точкой крыши приблизительно на 0,7 м. Верхнее отверстие покрывают специальным зонтиком, защищающим от попадания осадков, животных или птиц.

Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена.

Принудительная

Принудительная при проектировке требует учесть тот факт, что должны быть установлены специальные вентиляторы, осуществляющих нагнетание воздуха. Используют проветриватели, бризеры, рекуператоры.

Грамотно установленная система вентиляции – залог комфортного проживания в доме.

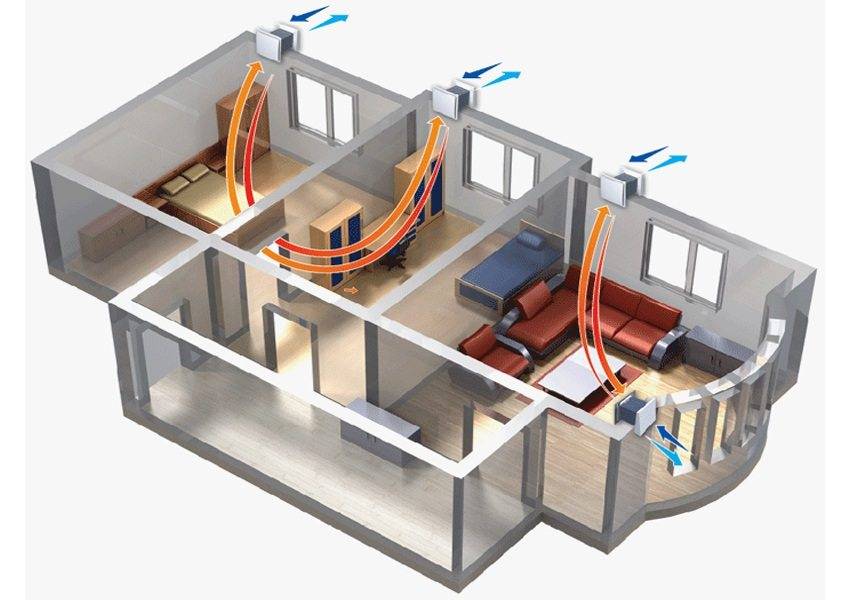

Приточная

Этот вариант вентилирования дает возможность получить постоянный приток кислорода, поставляемого с улицы.

Оборудуется такой способ вентилирования следующими элементами (с учетом индивидуальных пожеланий): нагревательным элементом, вентилятором, фильтром, системой автоматизированного контроля, специальными воздухоотводами.

Приточная вентиляция в частном доме – подает воздух с улицы в помещение.

Приточная вентиляция может быть выполнена, как отверстие в стене, тогда она является бесканальной. Или спроектированной с использованием специальных воздуховодов, тогда это будет канальный тип.

Вытяжная

Устанавливается не только в квартире, но и в частном коттедже. Данная система представляет из себя комбинацию труб, один из концов которых располагается в наиболее загрязненных помещениях, например, на кухне. Его конец отгораживается решеткой. Тогда как второй выходит наружу. Данная конструкция позволяет избавить такие помещения, как санузлы и кухни от излишков влаги и загрязнений.

В частном доме можно вывести вытяжную вентиляцию через стену на улицу.

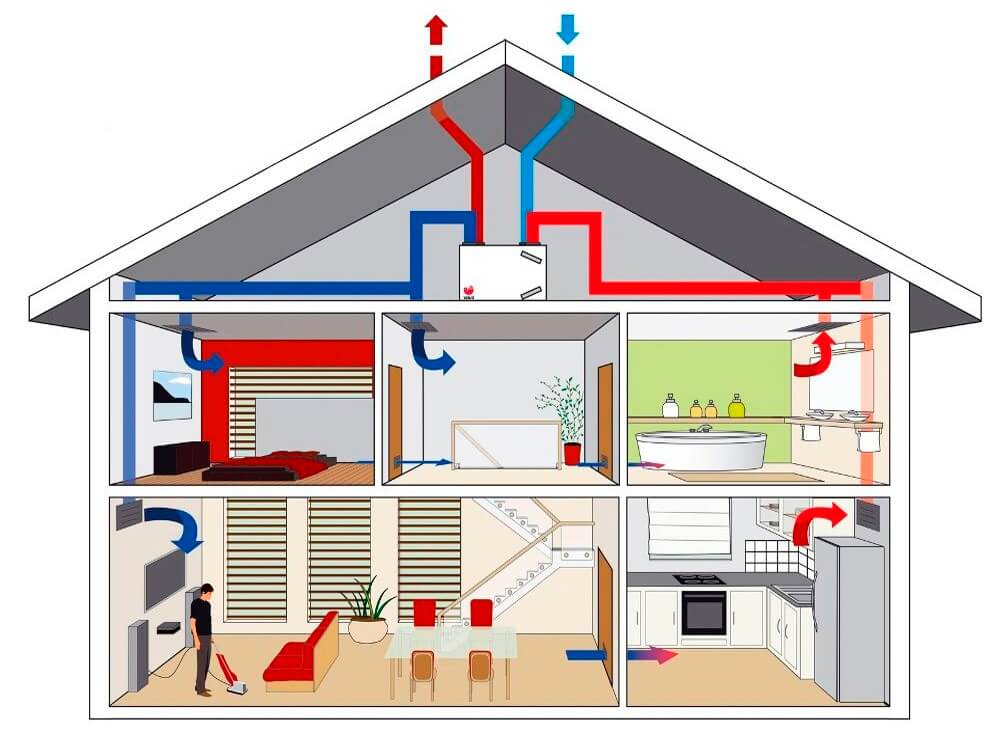

Приточно-вытяжная

Данная разновидность может быть спроектирована, как в виде принудительной, так и естественной.

У принудительной, обмен воздухом осуществляется за счет специальных воздуховодов, которые могут быть дополнены фильтрами для очистки, насыщением ионами, охлаждением или нагревом воздуха, увеличением уровня влажности.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала.

У естественной приточно-вытяжной суть заключается в том, что основными направляющими для движения воздушных масс являются сами коридоры помещений. В этом случае организовать можно вентиляцию даже в помещениях, имеющих нестандартную планировку.
