Вентиляция своими руками: в доме, квартире, схемы

Какой вариант вентиляции частного дома стоит выбирать?

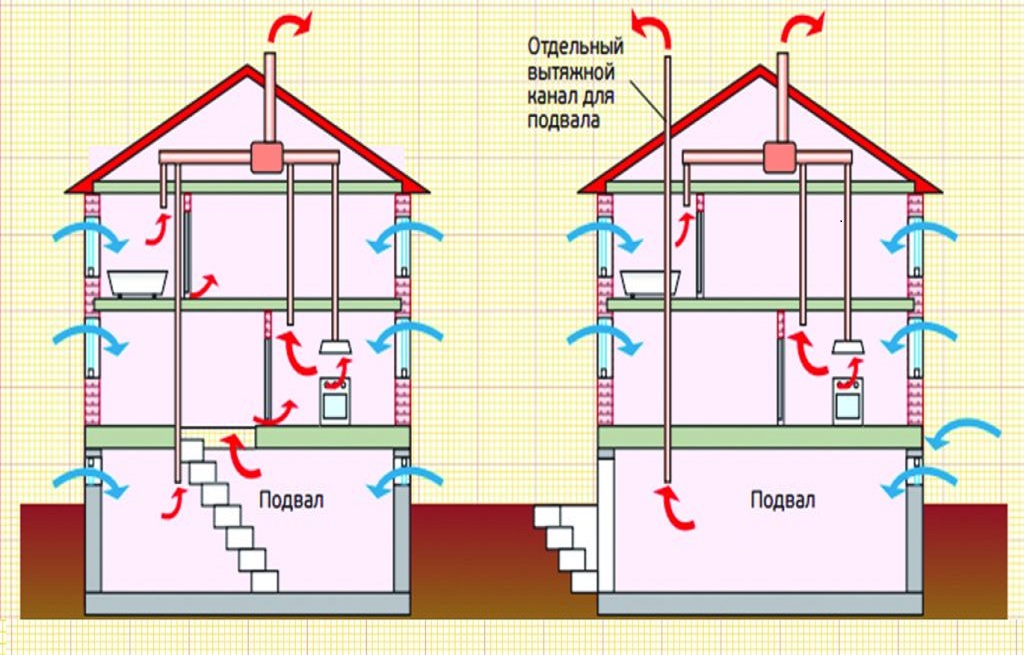

Схема вентиляции в частном доме своими руками должна быть составлена согласно расчету всех необходимых параметров. Расчет вентиляции производится на основании данных о площади вентилируемых помещений и количестве людей, находящихся в них. Показатель воздухообмена берется из расчета 10 м³ за час на одного человека.

Какие системы воздухообмена предлагаются в частных домах? Как сделать естественную вентиляцию грамотно и функционально, чтобы не собирался конденсат, не сырели стены и воздух всегда оставался свежим?

Предлагаются такие способы вентиляции:

естественная система вентиляции;
приточно-вытяжная система вентиляции;
комбинированная система вентиляции (когда к естественной добавляют приточно-вытяжную).

Виды

Различают следующие разновидности вентиляции естественного типа

Неорганизованная – позволяет осуществлять доступ воздушных масс внутрь помещения и их отток из него посредством естественных процессов. Таких как: разность температур в помещении и на улице, скорость и направление ветров и колебания атмосферного давления. Организация воздухообмена в таком случае создается путем проветривания через окна и форточки, которые жильцам время от времени необходимо открывать (как сделать вентиляцию в окне?).
Организованная – предполагает наличие системы специальных отверстий, расположенных в районе пола и в потолочной зоне. Поступление воздуха осуществляется через одно из них, а вывод отработанных масс – через другое. В зависимости от площади и высоты потолков вентилируемого помещения диаметр их может значительно разниться

При планировании обустройства подобной системы крайне важно идеально точно рассчитать все параметры для максимальной эффективности ее работы

Как обустроена вентиляция в квартире

Сама схема вентиляционной системы в квартире очень проста. Это всего лишь вентиляционная шахта, пронизывающая все этажи здания с подвала до крыши. К ней из каждой квартиры подведены горизонтальные каналы, которые в помещениях закрываются декоративными решётками. Выводы каналов располагаются под потолком в кухне, ванной и туалете.

При этом движение воздушных масс внутри квартиры происходит из жилых комнат к отверстиям вентканалов. Такая схема называется переточной, потому что воздух перетекает из одной комнаты в другую, очищаясь и обновляясь.

Данная вентиляционная система для квартиры до поры до времени являлась эффективной, потому что приток свежего воздуха производился через неплотности во входной двери и окнах. Именно на это и были рассчитаны параметры вентиляции. С появлением пластиковых окон всё изменилось не в лучшую сторону. Притока воздуха не стало, а значит, и перестала работать вся вентиляция. И это была большая проблема для жителей городских квартир. Первый признак, что система не работает, – запотевшие окна. Но есть и другие варианты проверить, эффективно ли производится отток отработанного воздуха.

Вентиляционная решётка в квартире на кухне под потолком

Статья по теме:

Как определить, эффективно ли работает вентиляция в квартире

Самый простой способ – это приложить к декоративной решётке вентканала бумажную салфетку. Если она упала, то вытяжка нулевая.

Побочные неприятности:

влажность внутри ванной комнаты снижается медленно;
в туалете неприятные запахи долго держатся;
запахи от приготовления пищи распространяются по всей квартире;
тяжёлый воздух в комнатах;
появляется плесень на окнах;
в воздухе собираются микрочастицы пыли, шерсти от домашних питомцев, коврового ворса, что негативно сказывается на здоровье людей.

Если лист бумаги не упал, значит, вентиляция работает хорошо

Принудительный вид вентиляции

К приборам принудительной вентиляции относится домашний вентилятор и вытяжки. Эти устройства принято устанавливать на кухне, туалете и ванной комнате, так как только они смогут полностью обновить находящийся там воздух.

Можно установить прочный настенный вентилятор, но у него есть некоторые недостатки, он очень шумный во время работы и дорого стоит. Более дешевый вариант, это втулочные устройства, которые не такие шумные. Принудительная вентиляция может быть централизованной или локальной.

Централизованная система является бюджетным вариантом, она состоит только из установки вытяжки. Все трубы из вентилируемых комнат проводятся к установленному вентилятору. Кислород в помещение поступает через щели в дверях, окнах и т. д., а грязный воздух выбрасывается на улицу. Такая система, сделанная в доме своими руками не слишком хороша, так как не сможет решить ряд остальных проблем, а потраченные для нее средства будут впустую.
Локальная система устанавливается легко. Для нее понадобится только маленькое отверстие сделанное с любой стороны стены. Она небольшая по размеру, имеет красивый внешний вид, хорошо работает. Установка такого устройство считается подходящим дополнением к основной системе вентиляции. Но полностью обеспечить помещение достаточным снабжением кислорода у нее не всегда получается. Поэтому кухни и санузлы все равно оборудуют каналами естественной вытяжки.

Нормативные требования

Поскольку обмен воздуха непосредственно воздействует на качество жизни, точные параметры его указаны в специальных нормативных документах. Их составители широко использовали плоды многолетних научно-технических исследований. Главным источником, с которым следует ознакомиться любым заказчикам вентиляционных систем, является свод правил 54.13330.2016 «Здания жилые многоквартирные» – это дальнейшее развитие норматива 2003 года

Но важно понимать, что расчеты нельзя завершать простым суммированием цифр по отдельным помещениям. В случае жилых комнат воздухообмен трактуется как приход воздуха снаружи и отвод его в кухню или санитарный узел

Что касается технических частей квартиры, тут воздухообмен определяется как сочетание приходящего из жилых комнат воздуха и его отвода за пределы объекта владения

Отсюда следует, что придется вычислять нужные величины приточной и выходящей массы. За основу обычно берут наибольшее значение, чтобы гарантированно застраховаться от неожиданностей

Что касается технических частей квартиры, тут воздухообмен определяется как сочетание приходящего из жилых комнат воздуха и его отвода за пределы объекта владения. Отсюда следует, что придется вычислять нужные величины приточной и выходящей массы. За основу обычно берут наибольшее значение, чтобы гарантированно застраховаться от неожиданностей.

Приличный уровень расчета воздухообмена (с минимальной погрешностью) возможен исключительно для искусственного варианта. Нормативы предусматривают, что при естественной циркуляции должны учитываться:

избыточная концентрация водяных паров;
дефицит кислорода;
избыточная по сравнению с нормой концентрация углекислоты.

Другим требованием, предусмотренным в российской нормативной базе, будет поддержание притока уличного воздуха в жилой и кухонной зоне. Удалять воздушную массу нужно как минимум из кухонь, туалетов и ванных, вне зависимости от площади этих комнат. Строжайше запрещается проникновение воздуха, побывавшего в технических помещениях, в другие помещения квартир. Стандарты предусматривают также то, что воздух должен проходить из одного помещения в другое даже тогда, когда двери плотно притворены. Придется или делать отверстия, или поднимать полотно над порогом, оставляя зазор.

Только вентиляторы…

Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.

Вытяжной вентилятор в санузле

Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.

Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.

Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.

Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.

Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.

После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит

В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.

На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.

Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.

Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.

Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами

Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м3/ч.

Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.

В малярке

Особенности приточно-вытяжной системы в покрасочном боксе:

Для покрасочного цеха система вытяжки должна перегонять большее количество воздуха, чем в обычной квартире (как установить вытяжку?). Для этого потребуются более производительные вентиляторы.
Если в боксе используют покрасочные вещества с высокой плотностью вредных паров, вытяжные отверстия располагают над уровнем потолка, а сами выходы вентиляции устанавливают с обратной стороны бокса на уровне пола (как монтировать выходы вентиляции?). Едкие пары вентиляция «прибивает» к земле.
Уровни вытяжных и приточных отверстий нужно размещать так, чтобы при покраске в воздуховодах не появлялись мёртвые зоны и зоны завихрений. А предотвратить появление таких зон позволяет грамотное разветвление сети воздуховодов.

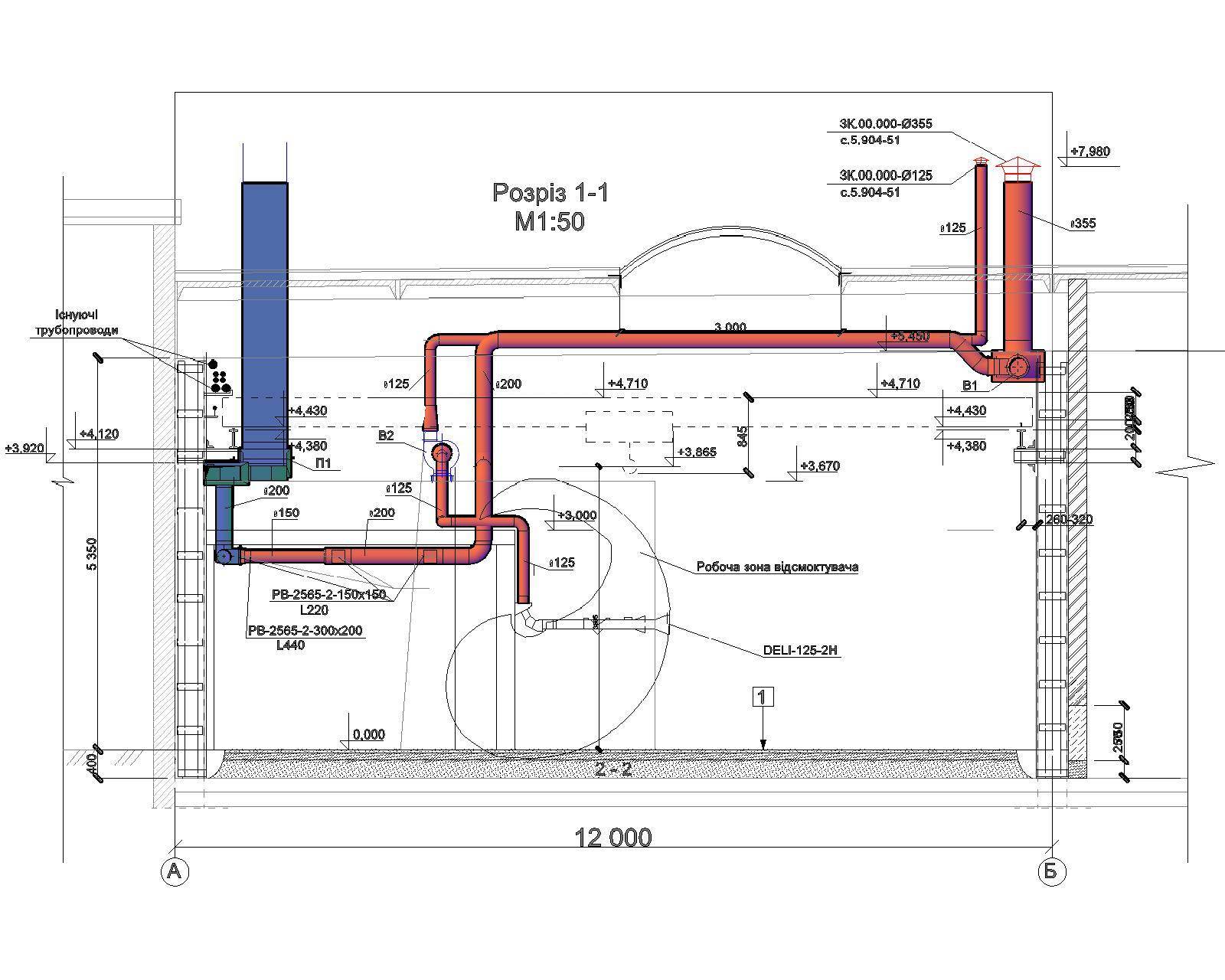

Схема вентиляции в малярном цехе:

Как сделать приточную вентиляцию в квартире своими руками. Схема

Сделать приточную вентиляцию в жилом пространстве легко (подробнее про приточно-вытяжную вентиляцию смотрите тут).

1.Самым простым способом самостоятельной организации источника притока свежего воздуха является снижение герметичности пластиковых окон.

Необходимо:

открыть оконную створку, на которой по контуру расположен уплотнитель;
на нижней части створки аккуратно вырезать и снять небольшой отрезок уплотнителя (не более 50 мм);
на верхней части створки провести такие же манипуляции;
закрыть створку окна.

Через образовавшееся отверстие уплотнителя воздух снаружи будет проникать внутрь пространства между рамой и оконной коробкой. Постепенно нагреваясь, он будет подниматься и выходить сквозь верхнее отверстие уплотнителя створки.

2.Оконный проветриватель

Монтаж:

на верхней внутренней части пластикового стеклопакета вырезать отверстие заданного размера;
вставить туда внутреннюю часть приточного клапана;
снаружи оконной створки внизу сделать отверстие;
вставить туда козырек для защиты от влаги.

При попадании внутрь нижнего клапана приточный воздух по мере прогревания в межоконном пространстве будет подниматься вверх и выходить через второе отверстие проветривателя.

https://youtube.com/watch?v=EwYaG6p2O5o

Минусы устройства:

прохладный воздух;
нет возможности контролировать входящий воздушный поток;
воздух поступает неочищенным.

3.Настенный проветриватель

Это пластиковая труба с тепло- и шумоизоляцией. Со стороны улицы монтируется решетка. Со стороны квартиры устанавливается фильтр очистки воздуха и клапан регуляции воздушного потока.

Устройство клапана КИВ-125

Установка:

сделать сквозное отверстие внутри стены определенного диаметра (рекомендуется между радиатором отопления и окном для прогревания поступающего воздуха зимой);
вставить туда пластиковую трубу с изолирующим материалом так, чтобы внешний выход был вровень со стеной, а внутренний немного выступал над плоскостью стены;
просверлить отверстия для крепежа;
установить фильтр;
снаружи закрыть вход специальной решеткой;
внутри закрепить корпус с клапаном регулировки потока.

Приточная вентиляция квартиры

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

Комментариев:

Самостоятельная проверка
Приточная конструкция
Важные моменты
Естественная конструкция

Качественная обеспечивает регулярный поток свежего потока воздуха, при этом снижается вероятность образования грибка на стенах помещения.

Схема движения воздуха при помощи вытяжной вентиляция в санузле.

Советы опытных мастеров

Совет
Для эффективного функционирования системы естественной вентиляции важно поддерживать ее в чистоте. Если вы заметили, что воздух в помещении стал более спертым, нужно проверить работоспособность конструкции

Для этого нужно обеспечить приток свежего воздуха в комнату, открыв окно или форточку.

Прочистка приточных клапанов изнутри и снаружи здания.
Очищение вентиляционных решеток отверстий для вытяжки. Это особенно актуально на кухне, где часто образуется нагар и жирный налет.
В частном доме рекомендуется произвести очистку шахты вентиляции или дымоходной трубы, если таковая имеется.

установки вентиляции

Как сделать вентиляцию в квартире

В большинстве случаев хозяевами жилья в первую очередь решается проблема, как сделать вентиляцию на кухне в квартире. Это понятно и вполне логично. Кухня, тем более с газовой плитой, требует хорошего проветривания и кондиционирования, иначе продукты сгорания газа и испарения «задушат» квартиру в течение часа. Вторым, не менее важным, решением будет вопрос – как сделать вентиляцию в туалете и ванной в квартире.

Зачастую вентиляционных дел мастера и производители разного вентиляционного скарба предлагают радикально сделать максимум изменений приточно-вытяжной вентиляции. Это другая крайность, в организации качественной вентиляции квартиры не требуется столь значительных затрат.

Самым простым и доступным способом сделать существующую схему вентиляции квартиры эффективной можно примерно в таком объеме работ:

Устанавливаются новые устройства приточной вентиляции в квартире. Это главный и единственно правильный метод сделать приток свежего воздуха в помещение. Нельзя забирать воздух в квартиру из сервисных зон – кухни, ванной и туалетной комнат, тем более из подъезда. В этом смысле входная дверь в квартиру должна обеспечивать полную герметичность от внешнего мира.
Спальня, детская комната – особенно, зал оборудуются независимыми источниками воздуха;
В сервисных помещениях (это будет кухня, ванная и туалет) в случае необходимости сделать установку дополнительного оборудования принудительной вытяжной вентиляции. Саму систему вентиляционных каналов мы не трогаем.

Совет
! Любые переделки, перед тем как сделать приточную вентиляцию в квартире более эффективной, начните с проверки качества работы вытяжной вентиляции. Возможно, что каналы не дают необходимой производительности удаления воздуха. Состояние тяги воздуха в вентиляции в кухне стоит контролировать особенно тщательно.

Выбор схемы принудительной вентиляции

Комбинированная. При такой системе принудительная вытяжка сочетается с естественной подачей воздуха или наоборот. Самое широко распространенное устройство вентиляции в квартире или частном доме. Монтируется довольно просто, не требует специального ухода. О недостатках мы уже сказали выше.
Принудительная приточная вентиляция с охлаждением требует внедрения в систему кондиционера. Такое оборудование устанавливается сразу на стояк или частный дом, оно достаточно дорого и громоздко.
Принудительная приточная вентиляция с подогревом воздуха. Наиболее простой способ ее организовать – установить рекуператор. Он сэкономит расходы на электроэнергию, используя тепло отработанного воздуха. Минус – рекуператор достаточно дорог.
Приточно-вытяжная принудительная вентиляция с рециркуляцией. Отработанный воздух фильтруется, частично смешивается с уличным и возвращается в помещение. Такое устройство принудительной вентиляции достаточно сложно, поэтому в квартире своими руками его берутся делать лишь опытные мастера.

Принудительная приточная вентиляция своими руками

Для удобства сборки и крепления придется заменить оконный стеклопакет, выходящий на балкон. Новый должен быть на 20 см ниже, а получившуюся дыру закрываем вставкой из ППУ.
Аккуратно врезаем в ППУ ниппель на 125. Если сделать это правильно, даже не придется уплотнять место врезки.
Подальше от вставки из ППУ устанавливаем фильтр ФВК или ФВ на 125. В качестве воздушного клапана послужит окно на лоджии.
Соединяем фильтр с электронагревателем типа НК с помощью полужесткого шланга. Расстояние между фильтром и нагревателем может быть любым. Нагреватель следует разместить вдали от горючих поверхностей или заизолировать его корпус. Корпус может нагреваться до 70 градусов, а крышку придется периодически снимать.
На расстоянии 250 мм от электронагревателя закрепите вентилятор. Чтобы сделать его работу бесшумной, вставьте в коробку и залейте монтажной пеной. Перед этим укрепите два отрезка воздуховода и предусмотрите подключение электропитания.
Далее в квартире своими руками крепим прямой воздуховод для принудительной вентиляции, где воздушный поток будет выравниваться, и устанавливаем шумоглушитель. Достаточно будет и 60 см, но если место есть лучше 90 см. Общая длина системы принудительной вентиляции, своими руками собранной, будет около 150 см.
Подача воздуха в комнаты будет по воздуховодам, в которые врезаются решетки 10 х 15 см, не меньше трех на всю систему принудительной вентиляции в квартире. Если длина воздуховода более 5 м, следует воспользоваться оцинкованной трубой.
Автоматизируем систему принудительной вентиляции в квартире. Для этого по схеме подключаем регулятор температуры, используя трехжильный кабель. Все электрооборудование снабжено схемами, которыми и нужно пользоваться. В средней части воздуховода, не ближе 1,5 метров от электрообогревателя устанавливается канальный термодатчик. Запитывается аппаратура от стандартной электрической розетки.

Сделать принудительную вентиляцию в доме, как видите, не слишком сложно. Представленная нами схема подойдет для двухкомнатной квартиры. Правильно сделанная принудительная вентиляция будет работать при открытой форточке или хорошей вытяжке. В качестве вытяжки достаточно вмонтировать в вентиляционную решетку санузла бытовой вентилятор, мощностью равный приточному.

Оборудование для вентиляционной системы

Руководство для правильного обустройства вентсистемы

Приточный вентиляционный клапан

Простейшую вентиляционную систему можно обустроить даже самостоятельно. Она состоит:

из приточного канала;
из вытяжного вентилятора.

Хозяева квартир, что обретут навыки, смогут смонтировать и более сложные системы воздухообменных комплексов.

Как монтировать приточный вентиляционный клапан

Принято устанавливать клапаны над отопительными батареями, а именно на высоте до подоконника. Вот схема работы клапана, она предельно простая.

Через трубу в клапан с улицы входит воздух. Клапан располагается к поставщику тепла близко, так что воздух, проходя возле батареи, будет нагреваться до приемлемой температуры.

Клапан имеет конструкцию, не допускающую попадания в квартиру загрязненного пылью воздуха. Подаются уже очищенные воздушные массы.

В каком порядке обустраивают приточный клапан

Монтаж приточного клапана

Этап первый. В стене бурится отверстие примерно 60-70 см. Следует сверлить таким образом, чтобы отверстие получилось с незначительным уклоном вниз. Иначе в помещение станет проникать наружная влага.

Начиная работать, нужно открыть окно. Если этого не сделать, тогда только что созданное отверстие станет проходом для втягивания пыли.

Этап второй. В готовое отверстие вставляется труба, подходящая по размеру. Внешний конец трубы должен располагаться заподлицо (вровень) с наружной поверхностью стены. Внутри комнаты следует оставить выступ трубы примерно 10 мм.

Этап третий. Между трубой и пробоиной в стене не должно оставаться свободных мест. Зазоры заполняют монтажной пеной.

Этап четвертый. К стене крепится короб, входящий в общую конструкцию комплекса. Фиксируется он дюбелями.

Этап пятый. В коробку вставляется шумопоглощающий материал, что предназначается для данного комплекса.

Этап шестой. Установленный клапан закрывается лицевой крышкой.

Достаточно произвести простой расчет, и тогда станет ясно, сколько воздуха должно поступать в квартиру с определенным числом жильцов.

Монтирование вытяжного вентилятора

Вентиляционная система может функционировать с максимальной эффективностью, если установить в кухне и в санузле современные вентиляционные системы. Сейчас легко подобрать в специализированном магазине именно такое устройство, характеристики которого идеально подходят для заданных условий.

Монтаж вытяжного вентилятора

Определение нужной мощности вытяжного вентилятора

Первое условие – расчет мощности вентилятора для санузла. Объём помещения умножается на цифру 7.

Второе условие – расчет мощности вентилятора для кухни. Объём кухонной комнаты умножается на цифру 10.

Схема обустройства естественной вентиляции

Для эффективной работы системы естественной вентиляции в загородном доме необходимо организовать приток свежего уличного воздуха и отток воздушных масс через вентиляционные шахты. В дом с деревянными окнами свежий воздух может просочиться сквозь микроскопические щели в рамах.

Оптимальной высотой расположения вентиляционного приточного клапана в наружной стене дома считается расстояние от 2-х до 2,1 метраВ пластиковые окна с многокамерными стеклопакетами желательно встраивать для регулярного притока уличного воздуха климатические клапаны. Заменить эти устройства на окнах могут приточные клапаны, устанавливаемые в несущие стены под подоконниками над батареями или сбоку от оконных проемов.

При этом холодные воздушные потоки, поступающие с улицы, будут перемешиваться с теплым воздухом, нагретым батареями. Это означает, что в доме не появятся неприятные и опасные для здоровья сквозняки.

Как попадает воздух в санузел?

В ванную комнату порции нового воздуха поступают из других жилых помещений дома через 2-2,5-сантиметровую щель между полом и дверным полотном, предусмотренную при монтаже двери в санузел. Другим вариантом поступления воздуха в ванную комнату является покупка и установка специальных дверей, в полотне которых в нижней части предусмотрено наличие вентиляционных отверстий в виде решеток или круглых окошек. Иногда для этих целей дверь в ванной плотно не прикрывают, особенно, когда ею не пользуются.

Двери межкомнатные для ванной комнаты, оборудованные четырьмя круглыми отверстиями, закрытыми декоративными решетчатыми элементами

Куда уходит пар и запахи из ванной?

Вытяжными каналами служат вентиляционные шахты, направленные вертикально вверх. В ванной комнате должен быть свой отдельный вентиляционный канал, боковой выход в который проектируют в верхней части стены в санитарно-гигиеническом помещении.

Прямой выход в вентканал прорезается непосредственно в потолке санузла. Именно в эти каналы и затягивается пар, а также все посторонние запахи. Окно вентиляционное закрывают декоративной решеткой. Ни в коем случае нельзя заклеивать окошки для вентиляции обоями или иными отделочными материалами.

При правильном монтаже естественной вентиляции в ванной комнате будет сухой воздух. Благодаря своевременному отведению влажного воздуха вы не столкнетесь с проблемами появления плесени и гниению материалов, из которых построен ваш дом.

Вентиляционное окно в стене ванной комнаты имеет круглую форму и закрывается светлой декоративной решеткой в тон белого потолка

Устройство вентиляции для двух помещений

В двухэтажном доме-коттедже через вентиляционную шахту, идущую из санузла, расположенного на первом этаже объекта, можно организовать вытяжку воздуха из помещения второго этажа.

При этом врезаются в вентканал не сразу под прямым углом, а через небольшое колено, часть которого идет параллельно вытяжному стояку.

Получается, что воздух затягивается через отверстие, расположенное ниже входа в вентиляционную шахту. Делается это для того, чтобы не допустить засасывания вытянутого влажного воздуха из ванной комнаты в жилую комнату на втором этаже.

Как сделать вентиляцию приточную, вытяжную
