Как оборудовать вентиляцию покрасочной камеры своими руками

Типы вентиляционных систем и их сравнение

Существует три основных типа вентиляционных систем: одномоторные, двухмоторные и приточно-вытяжные.

Одномоторная система вентиляции организована следующим образом: воздух в помещение нагнетается сверху, и опускает окрасочный туман и все тяжёлые частицы вниз. В полу устанавливаются фильтры, которые улавливают все загрязнения и удаляют их. Установка такой системы будет оправдана в боксах с малой производительностью.

В отличие от одномоторной, двухмоторная система вентиляции имеет свои особенности вентсистемы боксов для покраски. Дополнительный мотор выводит отработанный воздух наружу. У этой системы производительность намного выше, однако её установка обойдётся в приличную сумму

Приточно-вытяжная система вентиляции покрасочной камеры обеспечивает несколько разных режимов воздухообмена. Это самый оптимальный вид вентиляции для больших объёмов работ.

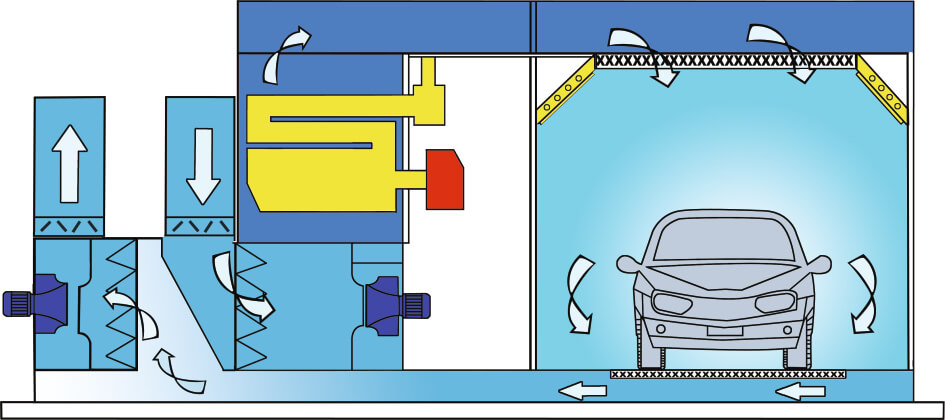

Приточно-вытяжная вентиляция

Эта система вентиляции требует тщательного расчёта, так как есть большой риск появления «мёртвых зон» — мест, где нет достаточной циркуляции воздуха. Допускать их возникновения ни в коем случае нельзя. Расчёт нужен ещё и для того, чтобы при разных режимах воздухообмена покрасочное оборудование работало правильно.

Три режима функционирования:

• Циркуляция воздуха для его очистки и подготовки к работе;
• Поддержание температуры в помещении на одном уровне;
• Сушка готового изделия.

Важно! Соотношении мощности приточного вентилятора и вытяжного должно быть 3:1. Приточно-вытяжная вентиляция для покрасочной камеры рекомендуется к установке в боксах с большим потоком заказов

Приточно-вытяжная вентиляция для покрасочной камеры рекомендуется к установке в боксах с большим потоком заказов.

Виды систем вентиляции

Вентиляция в покрасочной камере может быть одномоторной, двухмоторной и приточно-вытяжной. Кроме того, существуют помещения с проходящим воздушным потоком, с повышенным давлением и с разрежением.

Методы обустройства вентиляции в покрасочной камере

В одномоторных камерах воздух поступает в помещение сверху, в рабочем помещении создается давление и красочный туман опускается вниз и выводится наружу через специально предназначенные для этого отверстия в полу. В двухмоторных камерах воздух поступает также сверху. Дополнительно в них установлен и нижний мотор, отсасывающей воздух из рабочего помещения на улицу.

В таких боксах вентиляция более эффективна, но с экономической точки зрения использование двухмоторной камеры не всегда целесообразно. Например, при небольших объемах покрасочных работ, малых потоках машин часто выгоднее может быть установка одномоторной камеры. Приточно-вытяжная система вентиляции покрасочной камеры работает в трех основных режимах:

Режим активной циркуляции воздуха с непрерывной фильтрацией, очисткой его от пыли перед началом работы
Режим забора воздуха снаружи с последующей его фильтрацией, нагревом до 30 градусов, подачей в рабочее пространство и выводом наружу без фильтрации через отверстия в полу (т. е. режим, поддерживающий постоянную температуру в камере во время работы)
Режим закачки отфильтрованного и нагретого до 60 градусов воздуха из камеры (т. е. сушка изделий после окрашивания)

Приточно-вытяжная вентиляция рассчитывается таким образом, чтобы в рабочем помещении не появлялись «мертвые зоны», в которых не обеспечена достаточная циркуляция воздуха, и после распыления краски ее мелкодисперсная пыль не выводится наружу, а зависает в воздухе.

Наиболее распространены камеры с повышенным давлением, в которых работает два вентилятора – нагнетающий и высасывающий. При этом производительность нагнетающего — больше, и образующийся в результате разности производительности вентиляторов излишек воздуха создает в камере повышенное давление. Внешняя пыль в рабочее пространство попасть не может вследствие того, что она вытесняется воздухом.

В камерах с проходящим потоком воздуха установлено два вентилятора с одинаковой производительностью, в результате чего давление снаружи равно внутреннему давлению в рабочем помещении. В отличие от бокса с повышенным давлением, такая камера должна быть максимально герметизированной во избежание попадания пыли внутрь. А в помещениях с разрежением имеются два вентилятора с разной производительностью: высасывающий воздух из камеры вентилятор имеет большую производительность.

Инструкция по оборудованию

Может ли быть оборудована вентиляция в покрасочной камере своими руками? Обустройство системы для покрасочной камеры в гараже рекомендуется доверять профессионалам, так как это сложное и трудоёмкое занятие.

Но при большом желании и наличии всего необходимого можно смонтировать систему воздухообмена своими руками. Стоит понимать, что стандартная гаражная вентиляция для покрасочной камеры не подойдёт.

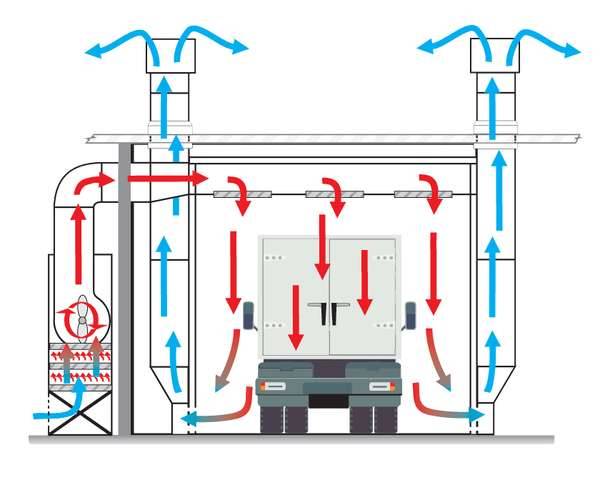

Схема организации воздухообмена на покрасочном участке с использованием технологии утилизации тепла

Работы по наладке вентиляционной системы производятся после проведения работ по обшивке внутреннего пространства и подключения электричества. Стоит понимать, что при проектировании, конфигурация должна изначально предполагать возможность монтажа системы притока и вытяжки.

Общая инструкция по монтажу вентиляции покрасочного цеха:

1. Работы начинаются с пола, где устанавливаются вытяжные элементы с фильтрующими системами.
2. Под потолком устанавливается система забора и нагрева воздуха. Монтируются фильтры, вентиляторы и другое оборудование. В качестве нагревательных элементов рекомендуется использовать тены. Для решения задач с нагревом на среднюю камеру хватает 5—8 тенов. Тен – система токопроводящих элементов, вмонтированных в металлические трубки вместе с изолирующим материалом.
3. Монтируются трубы, через которые воздушные массы подаются непосредственно по всему пространству помещения.

Важным фактором, который регулируется специальными СНИП, является обеспечение в покрасочной камере требований по безопасности. Для решения этой задачи необходимо проводить:

• обработку специальными средствами рабочих поверхностей для создания защиты от угрозы взрыва или возникновения пожара;
• постоянный контроль содержания и концентрации примесей с помощью размещения специального измерительного оборудования;
• усиление воздухообмена в местах максимальных загрязнений и концентраций отработанных газов.

Соблюдение требований строительных норм и правил в вопросах оборудования вентиляции в покрасочных камерах позволяет организовать работу безопасно и эффективно.

Строю новый гараж большего размера (4,2 х 9), старый был 4 х 6 и холодный.В старом гараже покраска авто происходила без приточки и вытяжки, как и сами понимаете и опыл был и в тумане красишь.

В новом гараже все хочу сделать как надо.Как народ подсказывает, что вытяжка расчитывать надо в 9-ти (10-ти) кратном размере от самого помещения.У меня 4,2 х 9 = 37,8м2 х 3,2 (высота) = 121 кубометр х 10 х 1210 кубометров.Вот вытяжка должна быть производительностью не менее 1200 кубометров.

Теперь сами вопросы:

1.Какой тогда мощностью должна быть приточка?2.Предлагают три улитки без моторов (на новые не потяну, а б/у в инете пока не попадаются) одна в диаметре около метра или 1,2 и две маленькие в диаметре около 60-70см, как узнать их производительность?

Или подскажите у кого какие улитки стоят на приточке и на вытяжке в диаметре и справляются они у вас или нет?

Радиальные вентиляторы различаются в зависимости от давления воздуха в них: до 100 ПА – низкого давления, 1000-3000 Па – среднего давления, 3000-12 000 Па – радиальный вентилятор высокого давления. Помимо этого, модели радиальных вентиляторов подразделяются в зависимости от назначения – для обычной среды прибор изготавливается из углеродистой стали, для агрессивной – из нержавеющей стали. Для перемещения взрывоопасных смесей используются взрывозащищённые вентиляторы, для температур до 200 градусов – теплостойкие. Если вам предстоит удалять дым из котельных топок, то есть смысл купить вентилятор радиальный дымоудаления или дымосос.

Вентилятор радиальный напольный – многофункциональное устройство, после покупки которого у вас в помещении всегда будет свежий воздух!

Создание вентиляционной системы в камере окрашивания

Для создания такой системы, как вентиляция в покрасочной камере, потребуется подготовить некоторые подручные материалы и приспособления, количество и качество которых мастер будет определять строго самостоятельно при осуществлении подготовительных процессов, тщательно анализируя свои материальные возможности.

Основные этапы обустройства системы

Итак, очередность действий для создания вытяжки из покрасочной камеры:

1. После того, как стены рабочего помещения обшиты специальной вагонкой, выполненный из пластика или профлистом и расставлены источники освещения, стоит установить воздухозабор.
2. Такое приспособление, как воздухозабор, монтируется под потолком одновременно с дополнительными тэнами и пушкой тепловой
3. Из установленной тепловой пушки воздушные массы посредством воздуховода будет разводиться в 6-7 разных по месту расположения точек по всему периметру помещению и строго в одном направлении, то есть к центральной его части.

В процессе организации и обустройства вентиляции для покрасочной камеры требуется особое внимание уделить такому приспособлению, как тепловая пушка. Чтобы данное приспособление было более понятным, достаточно представить себе обычный фен, предназначенный для просушивания волос, это та же самая тепловая пушка, но в минимальных габаритах. Под производственной тепловой пушкой подразумевается специальный вентилятор, который гоняет воздух через предварительно нагретые спирали

Под производственной тепловой пушкой подразумевается специальный вентилятор, который гоняет воздух через предварительно нагретые спирали.

При отсутствии возможности приобретения тепловой пушки, ее можно сделать своими силами. В качестве спирали здесь будет использована специальная нихромовая проволока. Есть еще более простой вариант – от тепловых вентиляторов нужно провести гофру, получив в результате обычную тепловую пушку, которая входит в общую систему вентиляция для покрасочной камеры.

Пол – важный элемент вентиляции

Чтобы обеспечить качественную вытяжку для покрасочных камер, следует осуществить некоторые процедуры, связанные с поднятием напольного покрытия. Для этой цели стоит обустроить выполненный из стали рифлено-дырчатого пола из заранее готовых листов. Можно сварить специальную решетку из заранее подготовленных элементов арматуры.

При желании можно произвести установку теплогенератора, который работает на солярке. Данный вариант по стоимости будет на порядок дешевле. Несмотря на это, специалисты рекомендуют применять в процессе обустройства вентиляционной системы тэны, которые работают на обычном электричестве, что намного безопаснее.

По сути, тэны представляют собой особые качественные электронагревательные устройства, выполненные из металла трубки, которые заполнены особыми теплопроводящими изоляторами. В центре данного изолятора есть возможность найти особую токопроводящую нихромовую нить, которая обычно характеризуется определенным уровнем соединения. Это требуется для того чтобы на поверхность тэна в процессе работы передавалась требуемая удельная мощность.

Инфракрасные лампы — альтернативный метод сушки

В процессе обустройства такой системы, как вентиляция в покрасочной камере, особое внимание уделяется вариантам сушки транспортного средства после его окрашивания. Стоит отказаться от сушки авто посредством обычного воздуха, но отдать предпочтение обычным инфракрасным лампам. Благодаря им покрасочное покрытие намного быстрее высыхает, а также полностью исключается вероятность появления воздушного потока, что серьезно упрощает процесс общего окрашивания автомобиля

Благодаря им покрасочное покрытие намного быстрее высыхает, а также полностью исключается вероятность появления воздушного потока, что серьезно упрощает процесс общего окрашивания автомобиля.

Из чего состоит вентиляционная система покрасочной?

Вентсистема камеры для покраски состоит из притока (подачи свежего воздуха) и вытяжки (удаления отработанного воздуха).

Схема вентиляционной системы покрасочной камеры

Приточная линия включает:

1. 1 радиальный вентилятор во взрывозащищенном исполнении.
2. Нержавеющий воздуховод, проходящий с улицы до пространства над потолком (подача воздуха осуществляется сверху вниз).
3. Фильтр, встроенный в потолок — для очистки воздуха от пыли. Фильтра на притоке может быть 2: первый для предварительной очистки, второй — для тонкой.
4. Нагреватель: горелка, калорифер + котел, или ТЭН.

Вытяжная линия включает:

1. 1 радиальный вентилятор во взрывозащищенном исполнении.
2. Каналы под полом, прикрытые решеткой. Располагаются вдоль стен.
3. Нержавеющий воздуховод, проходящий от пространства под полом до улицы.
4. Нескольких фильтров. Обычно ставят 2: первый — сразу под напольной решеткой, второй — перед вытяжным вентилятором.

Для контроля и замеров используют:

1. 2 заслонки: на вытяжке и на приточке.
2. Термометр или датчик температуры воздуха в помещении.

Вентиляция покрасочной своими руками

Если покрасочное помещение сооружается самостоятельно, монтаж элементов вентиляции начинают после обшивки стен и подключения освещения.

Сначала устанавливают вытяжку в полу, сделанную из вытяжных вентиляторов. Из тэнов и вентиляторов под потолком сооружают тепловую пушку для воздухозабора. Отсюда воздух по трубам поступает в центр помещения. Можно в качестве нагревательной спирали установить нихромовую проволоку.

Тэны более безопасны, чем теплогенераторы на жидком топливе.

Нагревательных тэнов понадобится 6 или 8, они представляют собой токопроводящую нить, спрятанную в металлические трубки. Трубки заполняются изолирующим, проводящим тепло материалом. Нихромовая нить передает на поверхность необходимую удельную мощность.

Создание вентсистемы для покрасочной своими руками в гараже (+видео)

Если вы все-таки решили сделать самодельный бокс для покраски в гараже — вкратце рассмотрим этапы работы:

1. Создаем схему. «Примеряем», где будут располагаться точки притока и вытяжки, как будут проходить воздуховоды.
2. Сверлим отверстия в стенах (или в потолке) под воздуховоды.
3. Собираем каркас бокса.
4. Прокладываем воздуховоды, устанавливаем нагреватель и приточный и вытяжной вентиляторы. Ставить их надо за пределами бокса (можно между каркасом и стенами самого гаража).
5. Устанавливаем систему распределения воздуха с фильтром на потолок.
6. Обшиваем потолок и каркас панелями, устанавливаем освещение.
7. Делаем в полу выемку для удаления воздуха. Или вариант проще, чтобы не долбить пол самому: заказываем лаги из стальных труб. Получается, что машина будет стоять не на «родном» полу, а на смотнированных над ним лагах.

   Лаги для пола камеры

8. Прокладываем воздуховод до подпольного пространства.
9. Укладываем под лаги фильтр для удержания краски, и кладем сверху решетку.

Готово — вы получили кустарный бокс, сделанный своими руками.

Совет для тех, кто решится делать его самостоятельно: найдите специалиста по вентиляции, который поможет спроектировать и потом проконтролирует правильность монтажа вентсистемы.

Как сделать систему вентиляции в покрасочной камере своими руками?

Как сделать систему вентиляции в покрасочной камере своими руками?

А теперь поведем речь о том, как сделать систему вентиляции в собственноручно созданном покрасочном боксе. Для этого понадобится немало подручных материалов, качество и количество которых Вы будете определять самостоятельно в процессе подготовки и соизмеряя свои финансовые возможности.

Итак, после того, как стены гаража будут обшиты пластиковой вагонкой либо металлическим профлистом, а на стенах и под потолком будут расставлены лампы дневного света, следует установить воздухозабор. Он устанавливается под потолком вместе с тепловой пушкой и дополнительными тэнами. Из тепловой пушки воздух разводится при помощи воздуховодов в шесть-восемь различных точек по всему периметру нашего гаража в одном направлении – к центру.

Следует уделить немного внимания тепловой пушке. Для того, чтобы понять что это такое, представьте себе фен для сушки волос, по сути это та же тепловая пушка, но в миниатюре. В общей сложности под тепловой пушкой подразумевается вентилятор, гонящий воздух сквозь нагретые спирали. Цена такого устройства будет зависеть от его производительности, а также бренда и количества доступных настроек. Но ее можно сделать и самостоятельно, а в качестве спирали взять нихромовую проволоку. Еще один вариант (пожалуй, самый простой) – провести от тепловых вентиляторов гофру – вот и вся тепловая пушка.

Пол как элемент системы вентиляции

Пол как элемент системы вентиляции

Как уже упоминалось выше, требуется произвести определенные процедуры по поднятию пола. Для этого в большинстве случаев делается стальной рифлено-дырчатый пол из уже готовых листов, либо сварить решетку из прутьев арматуры. В целом пол должен получиться приподнятым на 15-20 сантиметров от земли, что необходимо для установки вытяжки на базе вентилятора.

Вы можете установить теплогенератор, работающий на соляре, что будет гораздо дешевле. Однако лучше использовать тэны, работающие на электричестве. Это хоть и дороже, но в несколько раз безопаснее. Тэны – это специальные электронагревательные приборы, которые представляют собой металлические трубки, заполненные теплопроводящими электрическими изоляторами. В самом центре этого изолятора можно найти токопроводящую нихромовую нить, которая характеризуется определенным сопротивлением. Это необходимо для того, чтобы передавалась необходимая удельная мощность непосредственно на поверхность тэн.

Альтернативный способ сушки  – инфракрасные лампы

Инфракрасная сушка – как альтернативный способ сушки

Есть еще один вариант сушки автомобиля после покраски. Для этого придется отказаться от процедуры сушки машины воздухом, установив инфракрасные лампы. Таким образом, лакокрасочное покрытие высыхает гораздо быстрее, исключается возникновение воздушных потоков, что значительно упростит задачу окрашивания машины. Но помните, что даже если в Вашем боксе установлены инфракрасные лампы, то это не означает отсутствие необходимости сооружать вентиляционные системы. Хорошая вентиляция нужна не только для сушки, но и непосредственно для самой процедуры окрашивания машины.

Таким образом, мы с вами соорудили жизненно важный элемент покрасочной камеры – систему вентиляции воздуха. В общей сложности в большинстве покрасочных боксов используется классическая система вентиляции. Это предусматривает подачу наружного отфильтрованного потока воздуха сверху. После циркуляции отработанный воздух выбрасывается обратно наружу. Важную роль в этом деле также играет сезонность проведения работ. К примеру, в зимнее время подогрев наружного воздуха производится до 20-25 градусов.

Главное, что должно предусматриваться такой конструкцией – максимально равномерное распределение потоков воздуха сверху вниз. Результатом этого стает создание наилучших условий для окрашивания автомобилей. Важную роль также играет система фильтров. Обычно она простая и дает возможность устанавливать фильтры разных марок.

Расчет

Наиболее важная часть создания вентиляции – проведение расчетов. Грамотно составленная схема не оставит мертвых зон и обеспечит достаточный приток свежего воздуха

Важно рассчитать два параметра: площадь отверстий и воздухообмен – объем воздуха, нагнетаемого в помещение в час

Воздухообмен считают по формуле:

Р = Ширина*Длина*Высота* (температура внутри – температура снаружи)*0,36, где габариты – это размер покрасочной камеры, а 0,36 – поправочный коэффициент.

При расчете разницы температуры делают поправку на сезонность. Считается, что внутри должна поддерживаться температура +22 °С. А снаружи определяют максимум и минимум и считают 2 разницы. Потом берется среднее.

Пример! Есть бокс 4Х6Х2,8 метра, температура снаружи +10 °С. Тогда воздухообмен: Р=4*6*2,8*(22-10)*0,36 = 290,304 метров кубических в час. Значит, за час в помещении объемом 67 метров кубических воздух должен полностью смениться примерно 4 раза. На время сушки этот параметр увеличивается.

Габариты вентканала считают из соотношения: на 1 квадратный метр должно приходиться 1,5 сантиметра отверстия. Если площадь потолка 6×4 метра – 24 метра квадратных, то площадь вентиляции – 0,36 метра. При монтаже можно разделить одно отверстие на несколько дырок меньшего размера, например, на пару – по 0,18 метра. Если помещение активно используется, то обязательно ставят вентилятор.

Идеальные условия

Комнатная температура – уровень, на который определяется большинство производителей эмалей. 20-23 ˚C – идеальная температура покраски. Организовать такой обогрев своими руками несложно, но гаражная вентиляция предполагает, что воздух будет двигаться интенсивно, а забирается он обычно с улицы. Таким образом, в системе окрасочной камеры появляется элемент, осуществляющий предварительный прогрев воздуха (прогревать его непосредственно в помещении опасно, из-за возможности воспламенения и трудностей регулировки).

Влажность воздуха не должна выходить за границы 70%, но и ниже 50% опускать ее не стоит. Сухой воздух в приведет к засыханию поступающих из распылителя капель краски еще в воздухе. К счастью для мастеров, выполняющих систему воздухоотводов своими руками, при нормальных погодных условиях уличный воздух вполне укладывается в эти параметры – необходимо только планомерно подавать его с улицы и очищать. Другое дело, что для создания воздушного давления потребуется подавать воздух быстрее, чем его отводить (т.е. фактически воздух должен выталкиваться наружу).

Кратностью воздухообмена называется отношение объема удаленного (поступившего) за 60 мин воздуха к объему помещения. В системе вентиляции окрасочных камер минимальная кратность воздухообмена должна составлять 8-10 единиц (чуть меньше при работе кистью). Для малярных цехов эта цифра начинается от 16-20 единиц, т.е. за час воздух в помещении должен полностью обновляться 16-20 раз (связано это с размерами помещения). Даже приблизительный расчет покажет, что это серьезная цифра. Однако требование это связано не столько с высыханием краски, сколько с безопасностью, а непосредственно в зоне нанесения лакокрасочных материалов норматив указывает, что скорость движения воздуха не должна превышать 0.1 м/сек.

К вентиляторам для покрасочной камеры имеется еще одно требование – направление. Фиалковская в книге «Вентиляция при окраске изделий» рекомендует организовывать систему обновления воздуха строго вертикального типа. Т.е. подача воздуха организуется через полоток, а вытяжка через решетку в полу (в такой системе кратность обновления может достигать отметки 200 – другая система подсчета). Осуществить это на практике проблематично, но вытяжка в любом случае должна находиться на уровне пола, а воздух поступать из-за спины маляра. Такое направление обеспечит отток токсичных веществе от человека и прибивание взвеси от краскопульта к полу.

При соблюдении даже части этих требований маляр может свести к минимуму риск отравления окрасочными материалами, образования пузырей, шагрени и пр. Все вышесказанное трудно реализовать в одном, непрерывном процессе, поэтому даже профессиональные покрасочные камеры имеют несколько режимом работы. Соответственно и расчет оборудования должен производиться для каждого этапа отдельно:

• Очистка воздуха – формирование необходимой температуры и влажности, предварительная фильтрация пыли.
• Рабочий режим – нагрев воздуха (требуется нагреть его до 25-40 ˚C, потому что во время перемещения он немного остывает) и равномерная подача в помещение для окрасочных работ.
• Сушка – равномерная подача горячего воздуха или нагрев краски инфракрасными пушками (40-80 ˚C).

Виды вентиляции в гараже для покраски авто

Любой гараж можно переоборудовать под покрасочную камеру. Согласно требованиям к этому помещению, там обязательно должна быть вытяжка. Различают три типа вентилирования помещения: естественное, механическое и комбинированное.

Естественная

Простейший вариант, когда воздух, через специальное отверстие, попадает внутрь помещения, и через другое покидает его. Монтируется в уже выстроенных гаражах, когда нет возможности сделать отверстия на потолке и под полом. Состоит из приточного и вытяжного окошек, расположенных под потолком и у пола соответственно.

Самодельная естественная вентиляция допустима только при разовой покраске небольших деталей. Она не может обеспечить необходимую скорость смены воздуха и защитить работника от паров краски, создать комфортные условия для сушки.

Механическая

Воздухообмен происходит за счет работы специального оборудования. Вентилятор используется для нагнетания в помещение воздуха. Различают два типа механических вытяжек:

• одномоторные – работает один вентилятор на подаче воздуха;
• двухмоторные – используются два вентилятора: один – для подачи воздуха и один – для его вытяжки их помещения.

Это наиболее оптимальная система для покрасочного бокса. С ее помощью можно менять микроклимат в помещении для режимов покраски, сушки, работать с крупными кузовами и отдельными деталями. При правильном расчете в помещении будут отсутствовать слепые зоны, и не станет застаиваться воздух.

Комбинированная

Для вентилирования используется один вентилятор – для удаления воздуха из гаража. Приток осуществляется естественным путем, за счет разницы давления внутри и снаружи помещения.

Такой вариант является бюджетным способом установить вентиляцию. Если грамотно подойти к вопросу ее организации, правильно подсчитать мощность и схему размещения оборудования, то гараж станет пригодным местом для работы с лакокрасочными материалами.
