Как сделать вентиляцию подпольного пространства в частном доме

Отличие систем по принципу воздухообмена

Любая система вентиляции по принципу воздухообмена может быть:

• естественной — без использования вентиляторов;
• принудительной — и для притока, и для вытяжки используются вентиляторы;
• естественно-принудительной — либо для притока (очень редко), либо для вытяжки (почти всегда) используются вентиляторы.

Ниже рассмотрим, как именно делаются эти схемы.

Естественная система (продухи)

Для подпольного пространства обычно хватает и естественной системы вентиляции (про ее обустройство можно почитать подробнее) — места там немного, слишком быстрый воздухообмен не требуется.

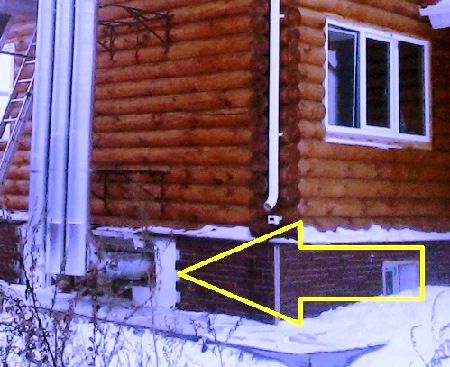

Прямоугольные и круглые продухи

Вариант более экономичный (нет расходов на электричество) и простой (реально сделать своими руками, имея из инструментов одну болгарку).

Такая схема хороша, если дом стоит на возвышенности, или хотя бы на продуваемой местности. Если вокруг стоят другие дома, или деревья, или у вас кирпичный высокий забор, или дом расположен в низине — естественная вентиляция вряд ли поможет.

Чтобы сделать такую систему, нужно прорезать в подветренной и противоположной ей сторонах фундамента отверстия (прямоугольные либо круглые) — продухи. Через которые будет поступать воздух. Располагаться они должны равномерно по всей длине каждой из сторон. Через них будет осуществляться и приток, и вытяжка воздуха.

Другие правила, которые нужно учитывать:

1. Площадь 1 отверстия: от 50 см².
2. От угла фундамента до продуха должно оставаться не менее 90 см (иначе этот угол будет продуваться плохо).
3. Если почва, на которой стоит дом, имеет повышенное содержание радона — площадь продухов должна составлять 1/100 относительно площади подпола.
4. Центральная точка отверстия должна находиться на высоте 30 см от поверхности.
5. Если в фундаменте есть промежуточные стены — в них тоже должны быть отверстия.
6. Расстояние между продухами — не более 3 м.

Если на опалубку закрепить трубу, вентиляционные отверстия не придется сверлить: они останутся в фундаменте

Снаружи продухи прикрываются вентиляционными решетками, в идеале — с сеткой (с ячейками не более 5 мм).

Когда можно обойтись без продухов?

Делать отверстия в фундаменте не обязательно, если:

• грунт в подполье укрыт паронепроницаемым материалом, лежащим внахлест на 15 см, и приклеенным краями к фундаменту;
• подпольное пространство сообщается с помещениями первого этажа (к примеру — используется для хранения чего-либо, и периодически открывается);
• в подпол проведен воздуховод, обеспечивающий минимум 0.5 л/с на каждые 5 «квадратов» площади, и при этом фундамент утеплен снаружи.

Принудительная система

В некоторых случаях актуальна естественно-принудительная схема. Ее стоит делать, если:

1. У вас большой дом, и следовательно большой объем подпольного пространства. В этом случае естественная система может не справляться.
2. Дом построен в низине, либо прикрыт другими домами или деревьями. В этом случае естественная вентиляция работает плохо, и проветрить пространство нормально — не получится.
3. В подполье быстро возникает сырость и/или плесень. Такое бывает, когда при строительстве дома фундамент не утепляли и/или не делали гидроизоляцию.

Такой вентилятор ставится в вентиляционное отверстие на выдув воздуха

Реализовать ее тоже реально самому. Для этого в фундаменте делаются продухи, как упоминалось выше, только в отверстия вставляются вентиляторы. Их назначение — перегонять воздух, поддерживая стабильный воздухообмен.

В большинстве случаев естественно-принудительной схемы будет более чем достаточно — на приток вентиляторы ставить не обязательно. То есть принудительно организуется только вытяжная вентиляция, а приточная — делается естественной: через обычные отверстия.

Вентиляторы можно ставить как во все продухи на одной стене, так и через один. Если устанавливать их через один продух — то в крайних отверстиях (близких к углам) обязательно должны стоять вентиляторы.

Сделать такую систему рекомендуется и тем хозяевам, которые не сталкивались с сыростью или плесенью в подполье — на всякий случай. Избавиться от нее из-за невнимательности и экономии нескольких тысяч рублей — будет сложнее, чем разово принять меры профилактики.

Как сделать естественную вентиляцию погреба

Сеть проектируется и формируется на этапе строительства объекта – это проще, чем устанавливать воздуховоды в готовое строение. Но иногда хозяева вносят коррективы в дом, и подвал расширяется, требует новых сетей. Тут придется работать с готовой коробкой.

Несколько советов от профессионалов:

• При монтаже системы в погреб, который стоит отдельно, отверстие делают в потолке. В дырку выводится воздуховод, затем фиксируется.
• Монтаж сети в погребе под жилыми помещениями имеет особенности. Труба вытяжки встраивается в зону прохода общедомовой шахты или канала. Этот канал обязательно должен выходить на улицу.
• Приточный продух формируется в верхней части подвала или погреба. Если это отдельное строение, труба выводится наружу ниже уровня вытяжного канала.
• Наружные отверстия вентканалов закрываются решетками и грибками. Первые – для защиты от насекомых, вторые – от дождя, снега.

Расчет диаметра воздуховодов и система их установки

Мастера советуют придерживаться простой формулы – на 1 м2 подвала надо 26 см2 сечения. Выходит, что на каждый сантиметр диаметра трубы приходится 13 см2 сечения. Расчет такой: (S погреба х 26)/13. Пример: площадь погреба 8 м2, расчет (8 х 26)/13 = 16 см. Трубу покупают диаметром в 16 см.

Схема установки различается по количеству труб. Рекомендуется применять два воздуховода одинакового размера. Это гарантирует поддержание оптимального уровня циркуляции воздуха. Если нужно ускорить отток, на вытяжку монтируется труба большего размера.

Располагать воздуховоды надо подальше друг от друга и с минимальным количеством поворотов на протяжении сети. Чем больше изгибов, поворотов, тем сильнее гидравлическое сопротивление потокам воздуха. Вентиляция в этом случае будет работать с низкой эффективностью.

Выбор материала воздуховодов

Продумывая, как сделать вентиляцию в погребе своими руками, хозяину надо выбрать материал для воздуховодов.

В продаже есть следующие виды изделий:

1. Асбестоцемент. Плюсы – прочность к температурным колебаниям, стойкость к коррозии, длительный срок службы. Такие трубы имеют длину, достаточную для монтажа воздуховодов без сварки. Минусы – массивность, хрупкость.
2. Оцинкованный металл. Малый вес, невысокая стоимость, простота монтажа и стойкость к ржавлению – плюсы. Минус – любая царапина приведет к появлению дырок.
3. Пластик. Прочные и практичные изделия с гладкими внутренними стенками гарантируют хорошую проходимость воздуха. ПВХ воздуховоды не ржавеют, их не надо чистить, служат больше 20 лет и стоят недорого. К тому же легкий вес и возможность выбора любой длины помогают выполнить монтаж в одиночку.

Необходимые комплектующие

Мастеру потребуется следующий набор:

• воздуховоды;
• соединительные элементы;
• герметик;
• решетка;
• грибки.

В зависимости от степени автоматизации, пригодятся канальные вентиляторы, сплит-системы, осушители, гигрометры и датчики. Цена конструкции зависит от оснащенности и доходит до нескольких сотен тысяч рублей.

Этапы работы по монтажу вентиляции

После того как выбрана схема вентиляции погреба, готовы все детали, можно приступать к формированию конструкции:

1. В отдельно стоящем строении в потолке сделать дырку. Через нее спустить трубу воздуховода. Закрепить под потолком на расстоянии от поверхности в 15 см. На улице вытяжку поднять на 150 см над грунтом или крышей погреба.
2. В противоположном углу сделать второе отверстие в потолке или стене. Установить приточный воздуховод, конец которого опустить к полу. Размещение не ниже 20 см и не выше 50 см от пола.
3. Приточная труба на улице не должна быть высокой, хватит 25 см. Чем ниже располагается заборное отверстие приточной вентиляции, тем выше разница давления на выходе и входе. Разность давления влияет на тягу и интенсивность воздухообмена.
4. При выводе трубы через стену на ее конец надевают дефлектор или решетку.

5. На трубы внутри погреба устанавливают заслонки. Пластины помогают регулировать силу воздушных потоков. Открывая заслонку, пользователь получает мощный приток и вытяжку, закрывая – снижает скорость транспортировки воздуха.

После сборки систему тестируют. Приточная труба проверяется листом бумаги – приложить, проследить. Если колышется, приток есть, система работает. Вытяжка проверяется пламенем свечи или дымом пакли – поднести к трубе, проследить за направлением пламени или дыма.

Наружные отводы закрываются решеткой, грибками. Иногда применяют дефлекторы или рекуператоры. Если хозяин знает, что летом потребуется установка вентиляторов, трубы выбирают с расчетом диаметра прибора.

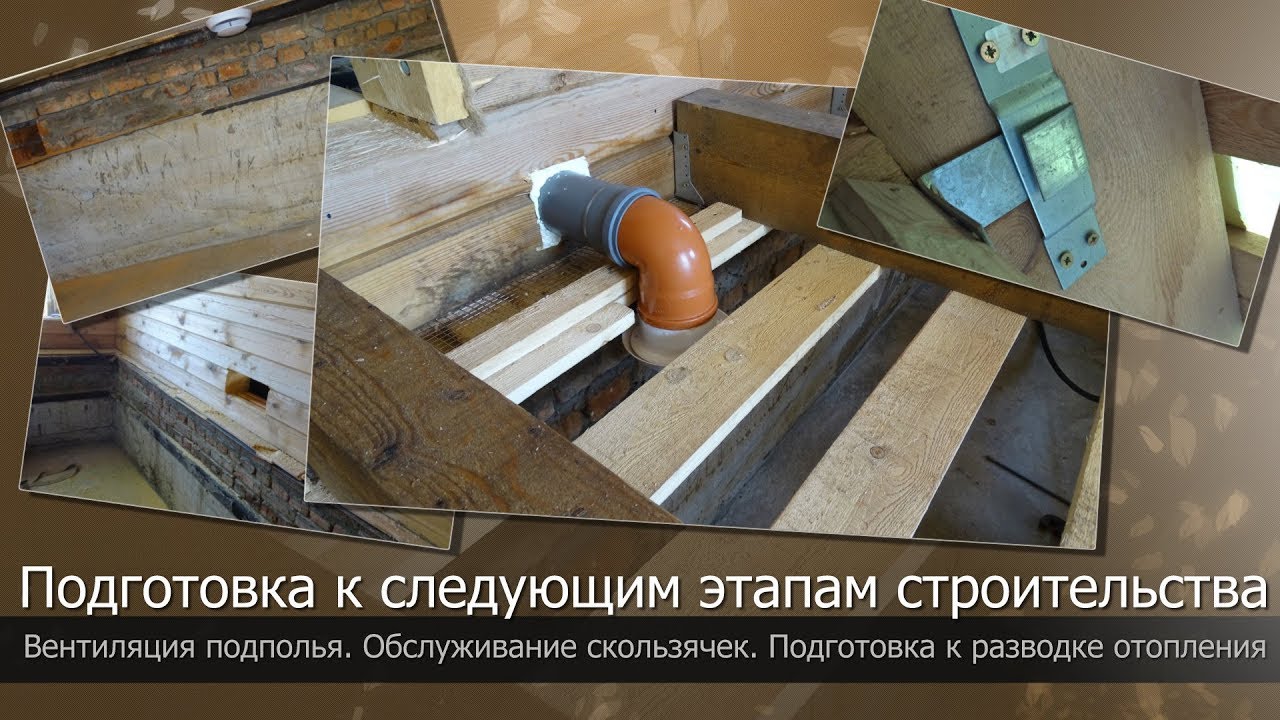

Варианты обустройства вентиляции подпола

На сегодняшний день известно два основных типа вентиляции пола – принудительный и естественный. Первый из них, довольно популярный у собственников частных домов, предполагает использование устройств, относящихся к приточно-вытяжной категории.

Сегодня известно два основных типа вентиляции пола – принудительный и естественный Несмотря на свою высокую эффективность, принудительная вентиляция имеет и недостатки – такие, как:

• необходимость подключения к сети электропитания;
• шумность вентиляторов, привыкнуть к которой практически невозможно;
• высокая стоимость глушителей, применяемых в системах принудительной вентиляции;
• износ механических элементов.

Помимо этого, устанавливать принудительную вентиляцию довольно-таки непросто, а ее крупные габариты подходят далеко не для каждого подпола. Все это делает оправданным монтаж таких систем в крупных домах, не страдающих от дефицита свободного пространства.

Теперь пришло время рассказать о том, что представляет собой естественная вентиляция подполья, называемая пассивной. В отличие от своей высокотехнологичной «коллеги», она гораздо более проста, благодаря чему прекрасно подходит для любых строений – прежде всего, средних и малых.

Для того чтобы такая вентиляция на отлично справлялась с возлагаемыми на нее обязанностями, в цоколе здания делаются специальные отверстия – продухи. Правда, рассматриваемое решение приводит к существенным потерям тепла в холодное время года, однако эта проблема успешно решается – посредством использования изолирующих материалов.

Если же перечислить наиболее значимые моменты, учет которых желателен при обустройстве продухов, то их перечень представлен ниже:

• центр каждого отверстия должен располагаться не менее, чем на 30 см от поверхности земли;
• дистанция между «соседствующими» продухами – до трех метров (внутри цоколя – в 1.5 раза меньше);
• отверстия, находящиеся ближе остальных к углам, обустраиваются на удалении от последних, равном метру или более;
• дабы повысить вентиляционный эффект в подпольном пространстве, продухи есть смысл размещать друг напротив друга.

Почему грибок появляется в доме?

Появление грибка может быть связано с неправильной конденсацией и появлением конденсата на полу.

Чтобы навсегда уничтожить грибок, нужно в первую очередь узнать причины его появления в доме. Микроскопические споры присутствуют везде, и стоит лишь им попасть в благоприятную среду, как они начинают разрастаться. Чаще всего причинами появления грибка являются недостаток вентиляции и высокая влажность. Плесень – это простейший грибок, который, в свою очередь, любит помещения с плохой вентиляцией и высокой влажностью. Сырые квартиры на первом этаже, дома, разведение множества тропических комнатных растений в небольшом помещении, неразумное использование увлажнителей – все это может привести к появлению и распространению грибка.

Среди современных отделочных и строительных материалов почти нет таких, которые не были бы подвержены влиянию грибка. Он очень часто появляется в туалетах, ванных комнатах, на фильтрах кондиционеров. Его также можно обнаружить в холодильнике или стиральной машине, на обоях, книгах, под полом.

Если в вашем доме появился грибок, то прежде чем начать борьбу с ним, необходимо обязательно решить проблему плохого проветривания и высокой влажности, иначе он будет появляться снова и снова.

Плесень можно удалить при помощи мыльной воды и наждачки.

К решению проблемы избавления от грибка под полом нужно подходить комплексно. Недостаточно просто отскрести и отмыть наросты грибка, необходимо обязательно создать в доме такой микроклимат, при котором новый грибок не появится никогда. Основные направления работы по борьбе с грибком в доме следующие:

• пол, потолок и стены механически очищаются от плесени;
• все поверхности обрабатываются противогрибковым средством;
• вещи, глубоко поврежденные плесенью, выбрасываются;
• налаживается постоянная хорошая вентиляция в помещении, чтобы воздух не застаивался;
• снижается влажность в помещении. Отыскиваются и устраняются все источники повышенной влажности.

Микроклимат подпольного помещения

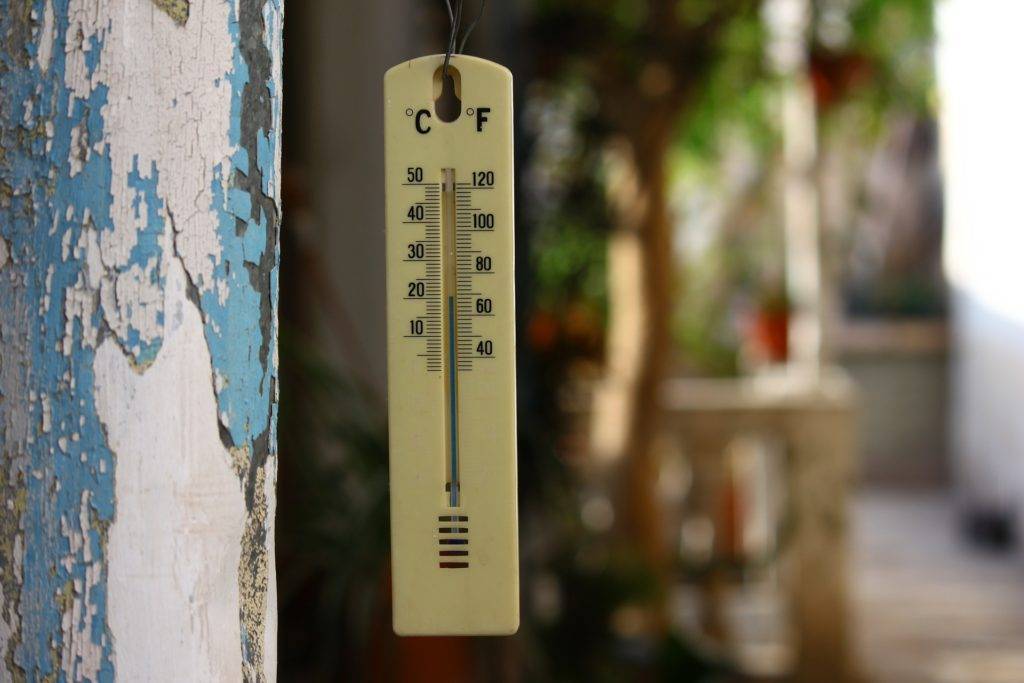

Комнатный термометр

Для того, чтобы эксплуатация построенного здания (жилого дома, сарая, амбара и т.д.) была успешна на протяжении продолжительного времени, необходимо обеспечить определенный микроклимат внутри подвального помещения (подпола), устраиваемого под таким строением.

Микроклимат внутри любого помещения зависят от совокупности ряда параметров воздушной среды в этом помещении, как-то: температура и влажность, а также кратность воздухообмена, осуществляемого системой вентиляции.

Температура

Подпол в деревянном доме может быть холодным и теплым, что определяется характером эксплуатации дома.

Если это дачный дом, который используется периодически, то подпол делается не большим и холодным, без прокладки в нем инженерных сетей и установки оборудования. Утепление в этом случае, делается лишь на перекрытии пола, чтобы холодный воздух из подпола не поступал в помещения первого этажа.

В домах постоянного проживания, подпол делается теплым, для чего выполняется утепление фундамента, цоколя, пола подполья и перекрытия пола первого этажа.

Влажность и воздухообмен

Влажность в подполье и воздухообмен – два взаимосвязанных параметра.

При холодном варианте – связи между воздухом внутри жилых помещений и воздухом подполья нет. Вентиляция подпольного помещения осуществляется через вентиляционные отверстия, предусматриваемые в фундаменте (цоколе) здания.

Когда подпол теплый – воздух циркулирует между помещениями жилого дома и подвальным помещением. Вентиляция осуществляется через отверстия, предусмотренные в полу первого этажа.

Для снижения тепловых потерь выполняется утепление фундамента и прочих элементов подполья.

Предварительные работы перед постройкой

Изучение площадки производится в ходе инженерно-геотехнических изысканий. для проведения которых привлекаются специалисты из проектных организаций. В целях экономии средств, можно обойтись и своими силами и провести исследования грунтов и гидрогеологических условий местности самостоятельно. Хороший результат даёт опрос соседей и осмотр их погребов или подвальных помещений.

В ходе изучения условий участка следует обращать внимание на такие моменты:

• состав грунтов, глубина залегания слоев почвы, склонность к накоплению влаги и пучинистость;
• уровень грунтовых вод и высота их подъёма в период таяния снегов или интенсивных осадков;
• средняя глубина промерзания грунтов.

Эти данные будут необходимы в процессе выбора наиболее оптимального для данных условий типа погреба и способа его строительства. Специалисты полученные данные используют в процессе проведения проектных, расчётных и сметных работ. Лучший вариант для домовладельца – это, вне всякого сомнения, погреб под домом с входом из внутренних помещений. Такое сооружение лучше закладывать ещё на этапе строительства. Возможен вариант и возведением заглубленного сооружения в процессе реконструкции, но он довольно хлопотный и трудоёмкий.

Основы проектирования погребов

Загородный дом с подвалом, оборудованным для хранения запасов, возводится с учётом требований СНиП 31-02-2001 и СНиП 2.08.01-89, а также РСН 70-88. В нормативных документах определены геометрические размеры жилых и служебных помещений

При оборудовании погребов особое внимание уделяется вопросу гидроизоляции стен и полов заглубленных хранилищ, а также необходимого воздухообмена

Основная задача, которая решается в ходе строительства этого помещения, — это обеспечение относительного постоянства температуры на уровне 8-12 °C при невысокой влажности воздуха.

В ходе проведения проектных работ необходимо предусмотреть систему вентиляции. В подавляющем большинстве случаев достаточно вертикального канала с наружной вытяжной трубой. Такой способ воздухообмена не требует сложного оборудования и каких-либо затрат на эксплуатацию.

Схема устройства вентиляции погреба

Погреб в частном доме проектируется с учётом общего размера здания

При проведении расчётов следует принимать во внимание следующие моменты:

1. Хранилище рекомендуется располагать вблизи геометрического центра здания с равным удалением от наружного контура фундамента.
2. Глубина погреба выбирается с учётом уровня грунтовых вод и степени сезонного их колебания.
3. В процессе проектных мероприятий обязательно учитывается такой фактор, как состав грунтов.

Центральное размещение погреба сводит к минимуму влияние от колебания температур, вследствие остывания почвенных масс и их промерзания при наступлении холодов. Хорошо, если вход в служебные помещения будет непосредственно из дома, — это позволит значительно уменьшить потери тепла. Для удобства жильцов рекомендуется установка стационарной лестницы с наклоном марша не более 45 ° и шириной ступени не менее 200-250 мм.

Чертёж и схема постройки самого простого погреба под домом

Погреба классифицируются, прежде всего, по степени их заглубления, которая, в свою очередь, зависит от уровня колебания грунтовых вод:

1. Подземные сооружения строятся при залегании водных пластов ниже, чем на 3-3,5 м или под домами, располагающимися на возвышенности.
2. Полузаглубленный погреб возводится при глубине почвенных вод не более 0,8-1,2 м от поверхности.
3. Наземные хранилища сооружаются в местностях, где нет возможности и применения подземных или полуподземных помещений из-за высокой вероятности подтопления.

Выбор определённого типа погреба должен строиться на основании объективных данных и по результатам многолетних наблюдений.

Погреба можно сделать разной конструкции

Сода – эффективное и простое средство против грибка

Один из способов избежать появления грибка под полом – провести систему отопления.

Пищевая сода – тоже весьма эффективное средство для борьбы с грибком. Она поражает плесень и известна как безопасный и натуральный бытовой очиститель. В отличие от прочих средств, содержащих агрессивные химикаты, сода не навредит людям и животным. Чайную ложку соды необходимо растворить в стакане воды и опрыскать этим растворам пораженные поверхности. Можно просто смочить губку в растворе соды и протереть вещи и поверхности. Если соду не смывать полностью с поверхности, она обеспечит эффективную защиту от повторного появления опасных образований.

Избавиться от грибка можно при помощи самых разных средств, однако это лишь половина решения проблемы. Вторая половина заключается в необходимости обеспечения сухости и регулярного проветривания помещения, где был обнаружен грибок, чтобы не допустить его повторного возникновения.

Любые работы, связанные с борьбой против грибка, могут навредить вашему здоровью. Споры плесени могут попасть на кожу и в органы дыхания. Это очень серьезная проблема, которая может привести к различным проблемам со здоровьем.

Вентиляция деревянного пола продлевает период безаварийной эксплуатации подобной конструкции. Ведь в случае застоя воздуха главные враги древесины – грибки, плесени и конденсат – превратят в труху и настил, и каркас перекрытия за несколько лет эксплуатации.

Поэтому в данной статье мы рассмотрим процесс обустройства вентиляции деревянных перекрытий.

Как утеплить подвал частного дома

Как известно, подвал в частном доме относится к самому холодному и сырому месту, которое предполагает не только гидроизоляцию, но и утепление. В зимний период года теплоизоляция избавит от потери тепла, а в жаркую пору от конденсата.Итак, рассмотрим, как утеплить подвал частного дома. Утеплять стены можно через 6 дней, когда высохнет гидроизоляционная мастика. Наклеивание плит из экструдированного пенополистирола делается прямо на гидроизоляцию. Для склеивания подойдет битум (смола). Плиты должны выступать над поверхностью земли примерно на 40 см. Перед тем как засыпать траншеи, необходимо накрыть утеплитель асбестоцементными листами. Также нужно выполнить горизонтальное утепление на глубине 30 см на том месте, где будет находиться отмостка.

Пол утепляется таким же методом. Пенополистирол, имеющий толщину 10 см, укладывают на гидроизоляцию. Потом кладут другой слой теплоизолятора. Для отражения тепла внутри подвала можно использовать пенофол.

Нуждается в защите также и потолок. Для его утепления подойдет пенопласт, минвата, пенополистирол.

Как это работает

Теоретически погреб – это любое место, которое использует естественные охлаждающие, изолирующие и увлажняющие свойства грунтов. Для правильной работы в нём должна поддерживаться положительная температура от 1° до 4,5° C, уровень влажности от 85 до 95%. Летом в пределах 7 – 8 градусов, но и 12 – тоже не критично.

Минимальные положительные температуры замедляют выделение газообразного этилена из овощей и фруктов, останавливают рост микроорганизмов, которые вызывают гниение. Высокий уровень влажности предотвращает потерю влаги в результате испарения и, соответственно, увядание запасов.

Постоянный микроклимат формируется за счёт того, что температура на глубине изменяется – в отличие от поверхности – в значительно меньших пределах, так земля имеет небольшую теплопроводность.

Для получения требуемого микроклимата и служит вентиляция в погребе.

Как правильно сделать продухи в частном доме. Как спланировать продухи в фундаменте

Наиболее распространёнными формами вентиляционных отверстий в фундаменте являются отдушины круглого, реже – квадратного сечения. Впрочем, никто не запрещает использовать любые другие геометрические формы, лишь бы площадь сечения была достаточной для вентилирования цокольного этажа конкретной площади и конфигурации.

Приведём пример расчета размеров и количества продухов в фундаменте. Согласно СНиП 31-01/2003, площадь вентотверстий должна составлять не менее 0,0025% от суммарной площади подвального помещения. То есть если ваш дом имеет размеры 10х8 м., то площадь подпола составит 80 м2, а совокупная площадь продух – 0,2 м 2(это примерно 44х44 см.). В том же пункте 9.10 регламентируется и минимальная площадь сечения одного вентиляционного отверстия – не менее 0.05 м2. Это 500 см2, или 22х22 см. для квадратных отверстий, 50х10 или 40х12,5 см. для прямоугольных, и диаметром 25 см. – для круглых.

Несложно подсчитать, что СНиП предусматривает наличие четырёх отдушин. Однако это не означает, что их размеры и количество должны быть именно расчётными, ведь речь идёт о минимально допустимых величинах.

В многоэтажных зданиях СНиПы, как правило, соблюдаются, но для частного жилищного строительства такие большие отверстия выглядят неэстетично, поэтому их делают по размерам меньше, увеличивая при этом количество продух, чтобы их общая площадь соответствовала нормативам (отметим, что рекомендованных значений придерживаются далеко не все и не всегда).

А теперь рассмотрим, как правильно расположить продухи. Нижний край вентиляционного отверстия должен находиться на расстоянии порядка 20 см. от верхнего края фундамента. Обычно отдушины располагаются достаточно высоко от земли, но если цоколь низкий, то есть сильно заглублен и выступает над землёй меньше этих 20 сантиметров, то расстояние всё равно нужно соблюсти, для чего перед отверстием делают углубление – так называемый приямок. В этом случае вентиляция подвального помещения будет обеспечена, но с чуть меньшей эффективностью.

Нужно стараться расположить отдушины равномерно на каждой из сторон дома, и обязательно друг напротив друга. В этом случае проветривание цокольного помещения будет максимально эффективным. На одной стороне не обязательно должна быть единственная продуха. Считается, что расстояние между соседними вентиляционными отверстиями должно лежать в пределах 2-3 метров, то есть дом, большая сторона которого имеет ширину 8-10 метров, вполне может иметь и три отдушины. Но обычно подвальное помещение имеет простенки, разделяющие его на отдельные помещения. В таких случаях обеспечить сквозную вентиляцию порой просто невозможно, но каждый такой отсек должен имеет хотя бы одну отдушину, а в самом простенке следует оставить вентиляционные решётки. Тогда требуемое условие для движения воздушных масс будет соблюдено.

И ещё один нюанс, касающийся устройства продухов в фундаменте при наличии внутренних перегородок в цокольном этаже. Для обеспечения нормальной циркуляции воздуха площадь внутренних продух должна быть больше наружных (или можно увеличить их количество). Желательный перевес – вдвое. Предпочтительнее то же количество при большей ширине отверстия – тогда эти проходы можно приспособить для обслуживания подпола.

Фундаментные отдушины должны быть обязательно закрыты металлическими решётками – это предохранит дом от проникновения грызунов. Шаг сетки должен быть достаточно мелким, чтобы внутрь не пробрался даже мышонок. Пластиковые решётки использовать не рекомендуется – для мышей они не являются непреодолимой преградой, а бороться с ними всегда намного тяжелей, чем не допустить их вовнутрь.
