Проектирование и схема вентиляции лифтовых и угольных шахт

Содержание

1 Область применения………………………………………………………. 1

2 Нормативные ссылки………………………………………………………. 1

3 Термины и определения…………………………………………………….. 2

4 Типы, основные параметры и размеры …………………………………………. 2

5 Технические требования…………………………………………………….. 9

6 Комплектность и правила приемки ……………………………………………..11

7 Методы контроля и испытаний………………………………………………………11

8 Маркировка, транспортирование и хранение……………………………………..12

ГОСТ 17538—2016

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

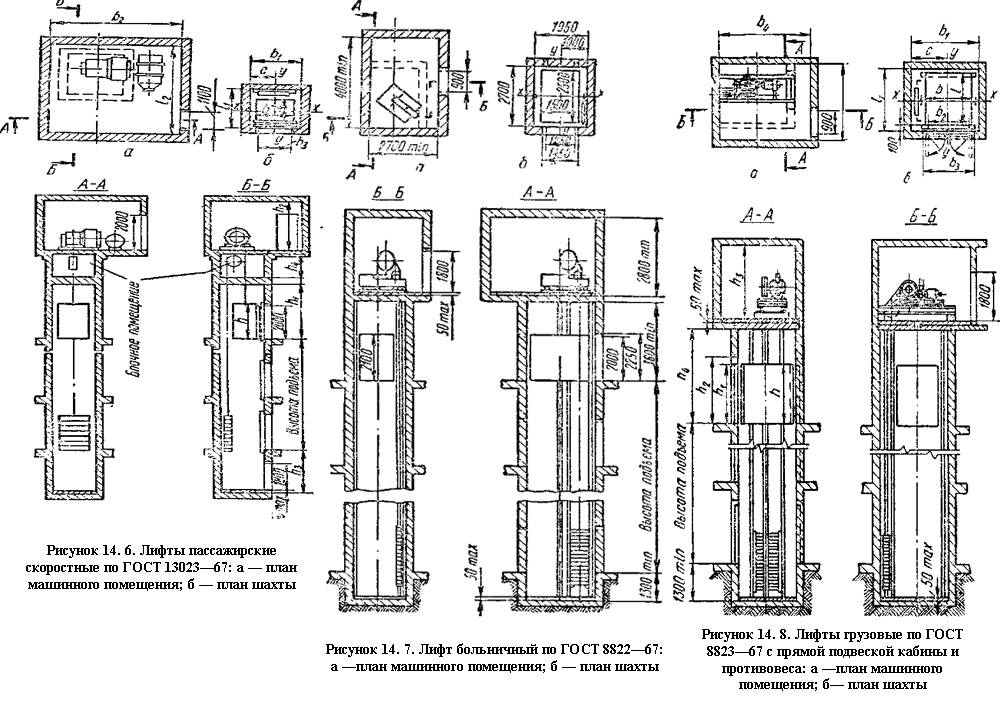

КОНСТРУКЦИИ И ИЗДЕЛИЯ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ШАХТ ЛИФТОВ ЖИЛЫХ ЗДАНИЙ

Технические условия

Reinforced concrete constructions and products for lift shafts of residential buildings. Specifications

Дата введения — 2017—06—01

Подпор воздуха: в лестничную клетку, в лифтовые шахты, установка, система, при пожаре, клапан, расчёт, СНиП, дымоудаление, вентилятор

Подпор воздуха — это воздушное давление, которое создается специальными приборами. Система дымоудаления и подпора воздуха создает барьер на пути дыма и токсичных веществ, которые появляются при пожаре.

Оптимальная работа системы подпора воздуха

Система подпора воздуха представляет собой важный компонент схемы защиты от пожара. Это оборудование функционирует механическим или автоматическим путем.

Цель установки системы заключается в создании безопасного участка на некоторое время, чтобы рабочие могли отойти с территории объекта на безопасное от пожара место.

Это устройство выполняет такие функции:

• подпор воздуха на лестничную площадку;
• устранение дыма;
• локализация распространения ядовитых газов в здании;
• создание свежего воздуха для вывода людей при пожаре;
• создание безопасных условий для спасателей и пожарников;
• переключение режимов вентиляции и удаления дыма.

Чтобы осуществить эти мероприятия во время проектирования системы противопожарной безопасности, инженеры соблюдают такие правила:

1. На всех этажах создаются зоны безопасности, закрытые от дыма.
2. Устройство подпора подает кислород на лестничную площадку и в лифтовую шахту.

Эта система защиты обязательна к применению, т.к. дает гарантию обеспечения безопасности людей в случае пожара. Наибольшую эффективность она имеет при монтаже в зданиях административных, социального и образовательного назначения.

Система воздушного подпора должна быть в постоянной готовности. Для этого прикрепленный к объекту инспектор регулярно осуществляет проверку ее работоспособности. Техосмотр должен проводиться 2 раза в год.

Подпор воздуха в лестничную клетку

Не на всех лестничных клетках требуется воздушный подпор. Снабжать чистым воздухом лестничную площадку со стандартного типа лестницах в жилых домах не нужно.

Стандартные лестничные площадки делят на такие виды:

• незадымляемые;
• со входом по открытому месту.

Пути эвакуации в современных высотных зданиях, лестничные площадки с подпором воздуха при пожаре создаются в том случае, если там нельзя сделать окна, и проход к ним не осуществляется через открытую область.

Все имеющееся оборудование должно работать исправно.

С этой целью регулярно специалистами проводится технический осмотр и проверка приборов дымоудаления и воздушного подпора, а также осуществляется ремонт и замена деталей и узлов в случае необходимости.

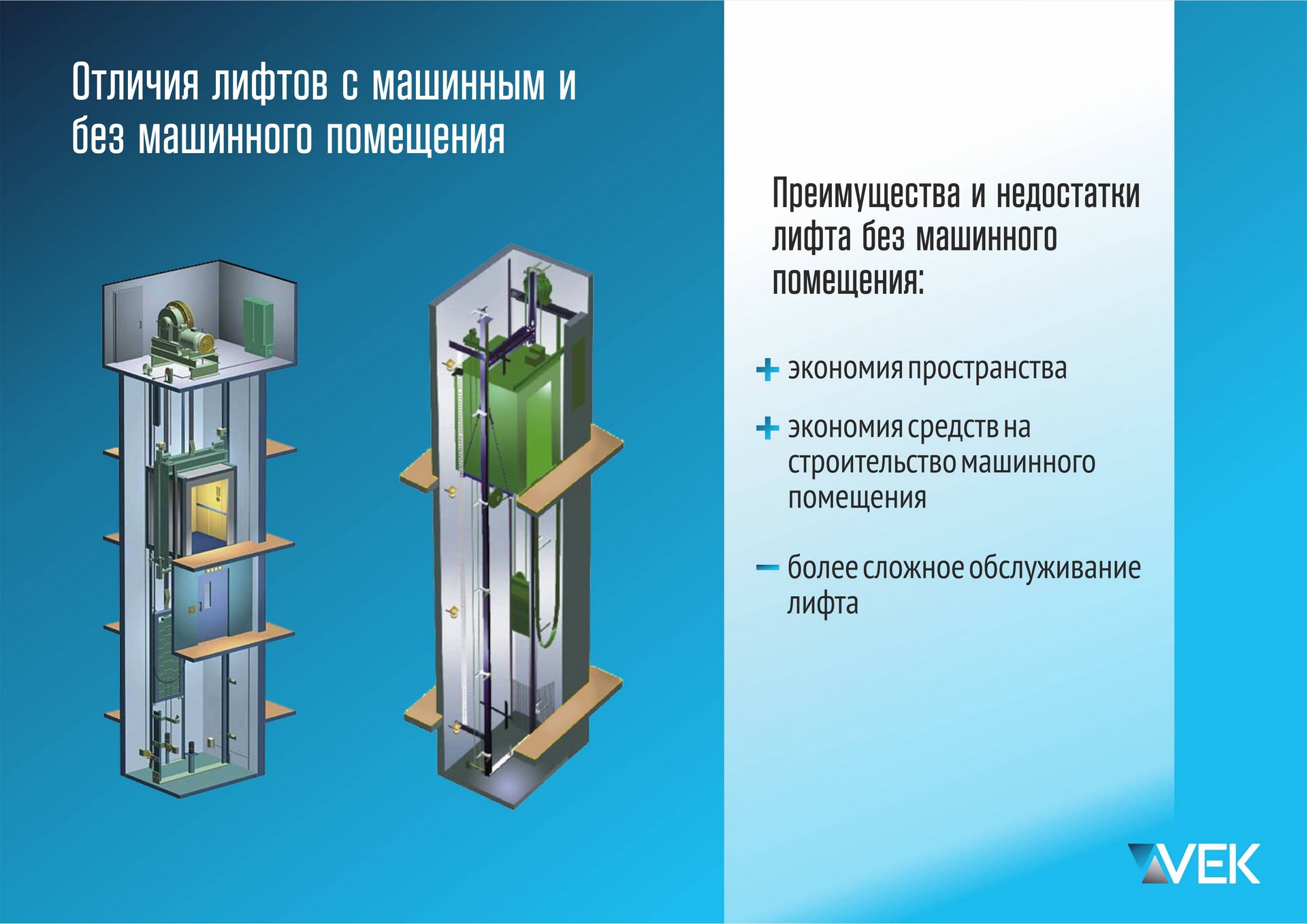

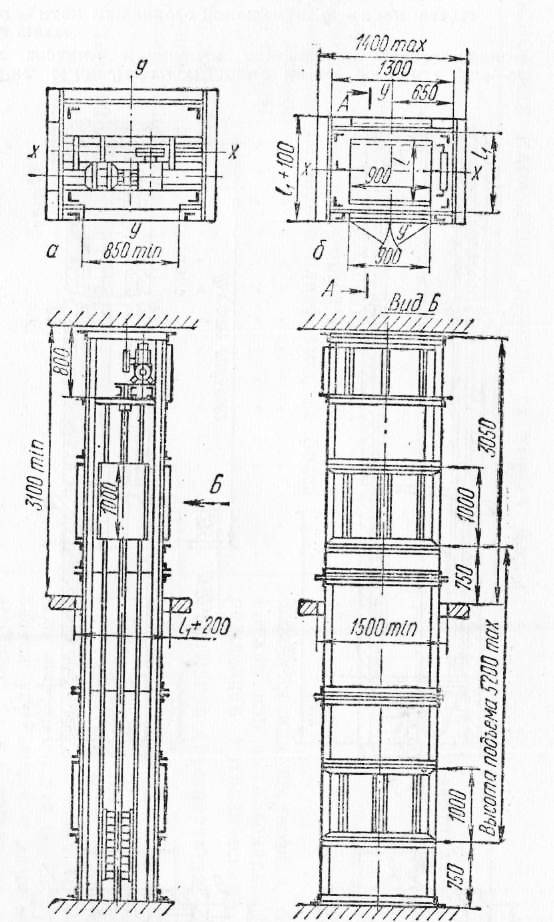

Электрооборудование машинного помещения

5.5.9. Проходы обслуживания между фундаментами или корпусами электрических машин, между электрическими машинами и частями здания или оборудования в машинных помещениях, кроме помещений для малогрузных (до 160 кг) подъемников, должны быть шириной не менее 1 м в свету. Допускаются местные сужения проходов между выступающими частями машин и строительными конструкциями до 0,6 м.

Допускается не более чем с двух сторон уменьшить до 0,5 м ширину прохода обслуживания электрических машин; со сторон машины, не требующих обслуживания, расстояние не регламентируется.

5.5.10. В машинных помещениях проходы обслуживания должны отвечать следующим требованиям:

1. Ширина (в свету) прохода обслуживания с передней и задней сторон панели управления должны быть не менее 0,75 м. При ширине панели управления не более 1 м и возможности доступа к панели с обеих сторон расстояние от выступающих частей задней стороны панели до стены машинного помещения допускается уменьшить до 0,2 м, а при ширине панели более 1 м или наличии доступа к панели с одной боковой стороны – до 0,5 м.

Панель управления, у которой монтаж и демонтаж электрических аппаратов и подсоединение к ним проводов производятся только с передней стороны, допускается устанавливать вплотную к стене машинного помещения, а также в нишах глубиной не более толщины панели вместе с аппаратурой управления.

2. Расстояние от неогражденных неизолированных токоведущих частей, расположенных на высоте менее 2 м по одну сторону прохода, до стены и оборудования с изолированными или огражденными токоведущими частями, расположенными по другую сторону прохода, должно быть не менее 0,75 м.

3. Расстояние между неогражденными токоведущими частями, расположенными на высоте менее 2 м на разных сторонах прохода, должно быть не менее 1,2 м.

5.5.11. На щите управления каждого лифта должен быть установлен аппарат, отключающий первичную цепь и цепь управления. В машинном помещении непосредственно у входа должен быть установлен вводный аппарат для снятия напряжения со всей лифтовой установки.

5.5.12. В машинном помещении у входа необходимо предусматривать свободный проход шириной не менее 1 м.

Устройство

Необходимость, состав и устройство такой довольно сложной разновидности приточно-вытяжных вентиляционных систем регламентируют следующие нормы и правила:

• СП 60.13330 «СНиП 41-01-2003*», регламентирующий требования к отоплению, вентиляции воздушной среды зданий (с изменениями от 10.02.2017), в который был внесен блок новых требований к системам противодымной защиты.
• СП 7.13130.2013, устанавливающий требования ПБ к таким системам.
• НПБ 239-97 о проверке огнестойкости воздуховодов.
• НПБ 241-97 о противопожарных клапанах систем вентиляции.
• НПБ 253-98, устанавливающий нормы ПБ к вентиляторам систем дымоудаления.
• НПБ 250-97 о требованиях к пожарным лифтам, устанавливаемых в строениях, сооружениях различного назначения.
• Методические рекомендации МЧС от 2008 года о расчетном определении параметров дымоудаления. Этот документ не является руководящим, но успешно применяется при проектировании.

Согласно этим нормам установка таких систем – приточно-вытяжных вентиляционных комплексов, управление которых осуществляется автоматически или в ручном режиме, требуется из следующих пожарных отсеков / помещений защищаемых объектов:

• Холлов/коридоров строений общественного или жилого назначения выше 28 м.
• Туннелей, коридоров заглубленных и подземных этажей, не имеющих инсоляции, зданий любого назначения, если в них выходят помещения с постоянным нахождением людей.
• Коридоров длиннее 15 м без освещения в промышленных, складских зданиях категории по взрывопожарной опасности А–В2 от двух этажей; цехах категории В3; общественных комплексах от шести этажей и больше.
• Общих коридоров зданий с незадымляемыми лестничными клетками.
• Коридоров многоквартирных домов без естественного освещения, если расстояние от входа дальней квартиры до незадымляемой лестницы Н1 больше 12 м.
• Атриумов комплексов общественного назначения выше 28 м; пассажей/атриумов с дверями/балконами выше 15 м.
• Лестниц Л2 больниц при наличии фонарей, автоматически открывающихся при срабатывании датчиков дыма установок/систем АПС.
• Промышленных помещений, складов с рабочими местами, без естественного освещения или с ним через окна/фонари, не обеспеченные автоматическими приводами для открывания.
• Помещений, не обеспеченных инсоляцией: любых общественных с массовым нахождением людей; площадью свыше 50 кв. м. с рабочими местами при наличии горючих веществ; торговых помещений; гардеробов свыше 200 кв. м.

Допустимо проектирование удаления дымового потока через коридор, обслуживающий помещения до 200 кв. м., если они промышленного назначения и относятся к взрывопожароопасным категориям В1–В3 или предназначены для хранения горючих материалов.

Не требуется проектирование/установка систем дымоудаления из следующих помещений:

• Площадью меньше 200 кв. м., если они защищены стационарными системами пожаротушения, за исключением категорий А, Б.
• С системами порошкового/газового АУПТ.
• Из коридоров, если все помещения, примыкающие к ним, обеспечены дымоудалением.

Устройства, системы дымоудаления и притока воздуха бывают нескольких видов, имеющих следующее устройство:

• Окна, фонари освещения помещений с побудительным приводом, открывающиеся в ручном и автоматическом режимах.
• Вытяжная противодымная вентиляция из помещений, фойе, вестибюлей, коридоров.
• Приточная вентиляция, предназначенная для принудительного притока воздуха во внутренние лестничные клетки, тамбур-шлюзы, лифтовые шахты пассажирских/грузовых лифтов зданий и сооружений, сильным давлением воздуха вытесняющая/исключающая попадания в них продуктов горения.

В состав систем дымоудаления/принудительного притока воздуха при пожаре входят:

• Клапана дымоудаления, называемые также дымоприемными устройствами.
• Вентиляторы для удаления плотного дымового потока.
• Шахты, магистральные каналы, огнестойкие вентиляционные короба дымоудаления.
• Вентиляторы принудительного притока воздуха, чаще всего монтируемые на крыше зданий/сооружений.
• Огнезадерживающие клапаны, монтируемые на вытяжной системе общего обмена воздуха помещений, для ограничения/исключения распространения пожара по вентиляционным коробам.

Эффективность защиты зданий/сооружений при возникновении пожара, возможность проведения быстрой безопасной эвакуации людей из них, ограничение распространения огня, теплового воздействия, продуктов горения прямо зависит от синхронности совместной эксплуатации систем дымоудаления/ принудительного притока чистого воздуха; поэтому устройство, принципы их работы должны проектироваться так, чтобы они максимально дополняли друг друга.

Устройство шахт в многоэтажных зданиях

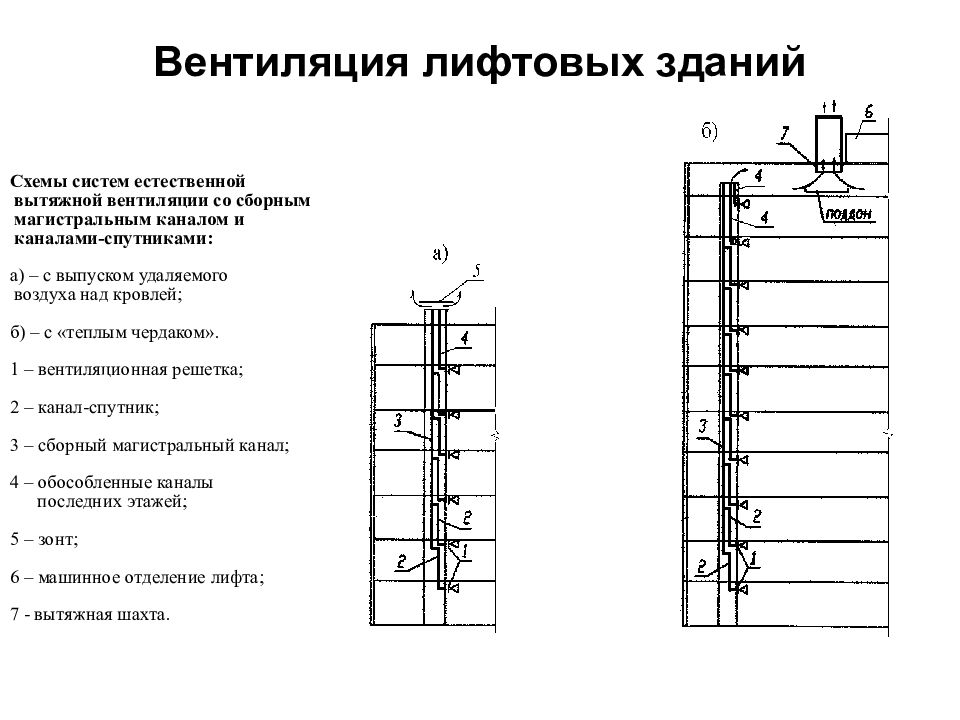

Вот как выглядит вентиляционная шахта сверху: 1 – общая шахта, 2 – спутники

Вентиляционные шахты панельных домов представляют собой бетонные блоки специальной конструкции, которые укладываются один на другой, образуя идеально вертикальный вентиляционный канал. Его поперечное сечение обычно составляет 0,3 x 0,6 м. Она начинается на первом этаже и заканчивается на крыше специальным зонтиком для вентиляционных шахт и проходит через все уровни здания.

В современных домах воздуховоды для подачи воздуха изготавливаются из пластика или металла. Они обеспечивают лучшую аэродинамику, легко моются и имеют длительный срок службы.

Зонт для вентиляционного канала изготовлен из нержавеющей стали и защищает канал от дождя, снега и листьев.

При проектировании плоской системы вентиляции необходимо учитывать следующие факторы:

• Качество воздуха, удаляемого из жилища;
• Предотвращение проникновения холодного воздуха в квартиры зимой;
• Возможность распространения дыма и угарного газа через вентиляционные шахты в зданиях с перекрытиями во время пожаров;
• Возможность использования вентиляционных шахт в многоэтажных домах для кондиционирования воздуха.

В крупнопанельных блоках и пятиэтажных “хрущевских” домах воздухообмен происходит через шахты и вентиляционные каналы по физическим законам, без механического принуждения.

Шахты используются для вытяжного воздуха, одного из двух важных компонентов системы вентиляции. Подача воздуха осуществляется через вспомогательные отверстия или специальные устройства.

Вентиляционные выходы расположены в кухнях и санитарных комнатах. Горизонтальные воздуховоды соединены между собой и ведут к вертикальным вентиляционным шахтам. В домах до пяти этажей все воздуховоды подключаются к общему коллектору на чердаке.

Вал является общим имуществом, и вам следует обратиться в управляющую компанию, если вы подозреваете, что он поврежден.

Конструкция вентиляционных шахт в многоэтажных домах отличается – там есть дымоходы, называемые “сателлитами”, которые соединяются с главным каналом через один этаж. Только вентиляция верхних этажей выходит непосредственно на улицу, над крышей дома. Это предотвращает обратную тягу и проникновение отработанного воздуха с нижних этажей в квартиры на верхних этажах.

В более современных зданиях воздух из стояков поступает на чердак, который служит промежуточным резервуаром. Температура и влажность здесь всегда выше, чем на улице, поэтому воздух, согласно законам физики, “ищет” выход. Он попадает в общую вентиляционную шахту дома.

Металлические валы

Металлические трубы для вентиляционных шахт с различными сечениями

В больших общественных зданиях в качестве вентиляционных шахт используются металлические или пластиковые трубы. Этот метод, более простой и менее трудоемкий, часто используется при строительстве вентиляционных шахт в частных домах. Металлические валы имеют один существенный недостаток: движущийся поток воздуха вызывает ощутимый шум. Полимерные трубы намного тише.

Проблема притока воздуха

При проектировании установки подпора воздуха у специалистов трудностей обычно не возникает.

Здесь мы опираемся на 123-ФЗ, СП 7.13130.2013 и другие нормативы.

Но, как обычно, все случается на практике.

Основная проблема заключается в превышении компенсационного давления от вентиляторов притока, когда при пожаре, например, люди распахивают окна и раскрывают двери кабинетов.

Давайте представим ситуацию, когда приведена в действие система ДУ из эвакуационного прохода.

Начался забор задымленного воздуха из пространства и его выброс в шахту дымоудаления.

Вследствие этого, открывающиеся наружу двери из коридора прижимаются к своим створкам давлением в соседнем помещении.

Поэтому открыть их очень тяжело, либо совсем невозможно.

А по п. 7.16 СП 7, максимальное избыточное давление на такую дверь – 150 Па.

Чтобы уравновесить давление рекомендуется монтаж системы подпора воздуха, то есть притока с улицы.

Расстояние между подпором и дымоудалением задается п. 7.11 СП 7, применительно к разным местам выброса продуктов горения.

Поэтому п. 7.15 СП 7 устанавливает нормированный порог давления на дверь для эвакуации от 20 Па.

А п. 8.8 для компенсации рекомендует монтировать систему подпора с естественным притоком.

Поэтому, следуя этим нормативам, мы можем обойтись без полноценной приточки с подпорным вентилятором.

Естественный приток предполагает шахты с клапанами или проемы наружу.

а при пожарной ситуации люди пораспахивали все окна, двери и бегут по коридорам на выход?

Правильно, образуется излишнее давление в проходе для эвакуации по сравнению, например, с лестничной площадкой или тамбуром.

Благодаря воздушному притоку из окон и работы приточной вентиляции, дым, конечно, хлынет из прохода дальше в другие помещения.

Можно, к примеру, поставить в местах эвакуации датчики давления с анализаторами и другое оборудование КИПиА.

Но беда в том, что на все проектируемые устройства у нас должен быть сертификат ПБ.

Об этом, конечно, хорошо осведомлен пожарный инспектор.

Что же тогда делать?

Выход из сложившейся ситуации на самом деле простой –

достаточно установить сертифицированный клапан сброса избыточного давления,

управляемый дистанционно или автоматически.

При описанной ситуации с распахнутыми окнами такой клапан

перейдет в закрытое положение и отключит приточную компенсацию в коридор для эвакуации.

Минусовое давление от работы дымоудаляющего оборудования будет тогда уравновешиваться давлением из распахнутых окошек.

А в штатной ситуации клапан будет открываться, например,

при превышении избыточным давлением отметки 90 Па и закрываться при снижении его до 40 Па.

Эти пороговые значения удобно настраиваются регулировочным винтом, сжимающим и разжимающим пружину.

Описание

Руководство по проектированию вентиляции угольных шахтПодобные документы

Состояние, тенденции и причины повышенной опасности шахт. Взрывы метана и угольной пыли, недостатки их локализации с использованием водяных и сланцевых заслонов. Применение автоматических средств гашения вспышек. Меры по снижению взрывоопасности шахт.

реферат , добавлен 27.09.2011

Назначение воздухообмена в производственных помещениях для очистки воздуха от вредных веществ (газов, пыли), излишних водяных паров и тепла. Определение потребного воздухообмена для очистки воздуха с помощью механической общеобменной вентиляции.

методичка , добавлен 06.09.2012

Описание оптимальных и допустимых микроклиматических условий, в которых может работать человек. Изучение расчетных параметров внутреннего воздуха. Назначение систем вентиляции, кондиционирования воздуха и отопления. Допустимые параметры влажности воздуха.

контрольная работа , добавлен 03.12.2010

Требования газового режима к шахтам, классификация шахт на категории по газу. Установление относительной газообильности калийных и других рудников, скопления метана: местные и опасные. Нормы содержания парообразных углеводородов, опасных для шахт.

контрольная работа , добавлен 17.05.2009

Разработка системы вентиляции здания клуба. Выбор расчетных параметров наружного и внутреннего воздуха для трех периодов года. Аэродинамический расчет и подбор вентиляционного оборудования. Построение процессов изменения состояния воздуха на id-диаграмме.

курсовая работа , добавлен 20.04.2015

Методы определения загазованности воздуха. Весовой и счётный (кониметрический) методы определения пыли. Химический состав и физические свойства пыли, ее токсическое, фиброгенное действие на организм человека. Расчет содержания пыли в воздухе рабочей зоны.

лабораторная работа , добавлен 15.04.2015

Расчет количества удаляемого воздуха по массе выделяющихся вредных и взрывоопасных веществ. Проектирование естественной вентиляции с помощью дефлекторов для помещения насосного типа по транспорту бензина. Суммарный объем продукта в трубопроводах.

курсовая работа , добавлен 19.11.2014

Пылеочистные аппараты разделяют по способу распыливания жидкости. Скорость осаждения частиц пыли на каплях воды. Виды фильтров. Ионизирующие аппараты для очистки воздуха от пыли. Способы улавливания пыли в трубопроводах промышленных предприятий.

реферат , добавлен 25.03.2009

Значение чистого воздуха для человека. Система вентиляции и кондиционирования помещений. Определение времени подхода облака зараженного воздуха к границе города и расстояния, на котором сохраняется опасность поражения людей в зоне химического заражения.

контрольная работа , добавлен 08.04.2015

Обзор основных видов и назначения вентиляции – главного элемента в создании благоприятного климата, призванного для подачи свежего воздуха с улицы и удаления загрязненного воздуха из помещений. Естественная, механическая, приточная, вытяжная вентиляция.

Расчет

Открытый клапан на первом этаже при открытых дверях лифтовой шахты на первом этаже можно расценить как отверстие с утечкой воздуха. Ниже приблизительно рассчитаем расход воздуха через клапан на первом этаже при открытой двери лифтовой шахты на первом этаже. Полученное значение необходимо добавить к значению расхода, подаваемого в лифтовую шахту (4.2 ).

Расчет расхода воздуха через клапан на 1-ом этаже при открытых дверях лифтовой шахты на 1-ом этаже

На самом деле эта величина будет еще меньше, т.к. указанный коэффициент местного сопротивления не учитывает решетку на клапане.

Из расчета видно, что при применении схемы по Рис. 5 подача вентилятора ПД1 увеличивается незначительно.

Вопрос:

Чем обусловлен выбор размера клапана?

Ответ:

Для первого этажа ограничения такие же, как и для типового (см. Требования к клапанам). Конечно вертикальный размер можно увеличить, т.к. сам первый этаж обычно выше. Но чем больше вы делаете размер клапана, тем больше воздуха необходимо подавать для поддержания избыточного давления в шахте лифта.

В соответствии с п. 4.13 :

Этого времени достаточно, чтобы лифт приехал на первый этаж и открыл двери.

Дополнительная информация

При внимательном прочтении п. 7.14 понимаем, то не во всех случаях необходимо предусматривать подачу воздуха в шахты лифтов с режимом “пожарная опасность”:

Пособираем информацию:

В соответствии с п. 3.18 :

Обратим внимание на рисунки из :

Рис. 6 Схема размещения лифта для пожарных в обособленной (выгороженной) шахте с общим лифтовым холлом с другими пассажирскими лифтами (Рис. А.2 )

Также мы знаем, что наиболее распространенным решением является размещение безопасной зоны МГН в лифтовом холле. При этом, в соответствии с :

Сложив вышесказанное можно сделать следующий вывод:

Подачу наружного воздуха при пожаре системами приточной противодымной вентиляции в шахты лифтов с режимом “пожарная опасность” при наличии лифтовых холлов (в т.ч. совмещенных с ПБЗ), защищаемых приточной противодымной вентиляцией, допускается не предусматривать.

Схема такого решения может выглядеть так:

Рис. 7 Схема противодымной вентиляции без подачи воздуха в шахту лифта с режимом “пожарная опасность”

Для подачи воздуха в выгороженный лифтовый холл на 1-ом этаже можно воспользоваться системой подачи воздуха в ПБЗ, т.к. принцип один и тот же.

В данном случае в соответствии с в случае пожара на 1-ом этаже лифты с режимом “пожарная опасность” необходимо уводить на альтернативный этаж. Подпора в эту шахту нет и МГН на альтернативном этаже не замерзнут, в отличие от вышерассмотренной ситуации, когда дается подпор в шахту. Назначение альтернативного этажа остановки лифта с режимом “пожарная опасность” при пожаре на первом этаже необходимо по следующей причине: избавиться от открытых дверей шахты как источника утечки. В противном случае расходы “на закрытую дверь” на 1-ом и остальных этажах будут значительно различаться. И еще кое-что: когда будете выполнять расчет расхода воздуха на “закрытую дверь” не забудьте учесть утечки через двери шахт лифтов с режимом “пожарная опасность”.

Кстати, схему на Рис. 7 тоже можно оптимизировать:

Рис. 8 Схема противодымной вентиляции без подачи воздуха в шахту лифта с режимом “пожарная опасность” и компенсирующей подачей через КИД на 1-ом этаже

На первом этаже зоны ПБЗ не делают, т.к. МГН в состоянии с него эвакуироваться самостоятельно. Там будет лифтовый холл (тамбур-шлюз) с подпором воздуха. В соответствии с п. 8.8 :

При пожаре на 1-ом этаже лифты с режимом “пожарная опасность” необходимо уводить на альтернативный этаж.

Схема работы систем подачи воздуха ПД 2.1 и ПД2.2 будет следующей:

При пожаре на 1-м этаже

ПД 2.1 работает в 2-х режимах. Режимы работы вентилятора задаются частотным преобразователем. Переключение между режимами – по датчику положения двери.

ПД2.2 и нагреватель НЕ запускаются.

При пожаре на 2-14 этаже

ПД 2.1 работает при открытой двери в ПБЗ. При закрытии двери – отключается. Пуск/Выключение вентилятора – по датчику положения двери.

ПД 2.2 и нагреватель работает постоянно, вне зависимости от положения двери. Корректная работа вентилятора ПД 2.2 обеспечивается обратным клапаном.

Библиография

СП 7.13130.2013 “Отопление, вентиляция и кондиционирование. Требования пожарной безопасности (с Изменениями N 1, 2)”

МД.137-13 “Расчетное определение основных параметров противодымной вентиляции зданий: Метод. рекомендации. М., ВНИИПО”

ГОСТ 34305-2017 (EN 81-72:2015) “Лифты пассажирские. Лифты для пожарных (с Поправкой)”

ГОСТ Р 53300-2009 “Противодымная защита зданий и сооружений. Методы приемосдаточных и периодических испытаний (с Изменением N 1)”

ГОСТ Р 53296-2009 “Установка лифтов для пожарных в зданиях и сооружениях. Требования пожарной безопасности (Переиздание)”

06.11.2020

03.12.2020 – Дополнение 1

Благодарим за внимание!

Подписывайтесь на нас в Telegram!

Мы в !

Published on  December 3rd, 2020

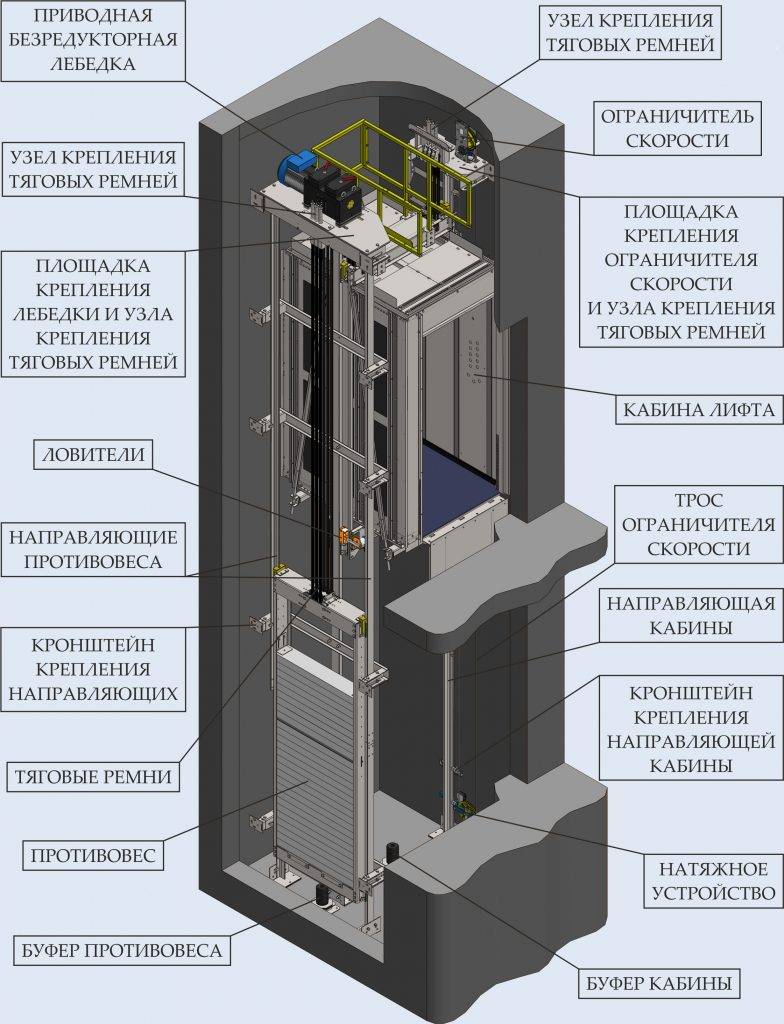

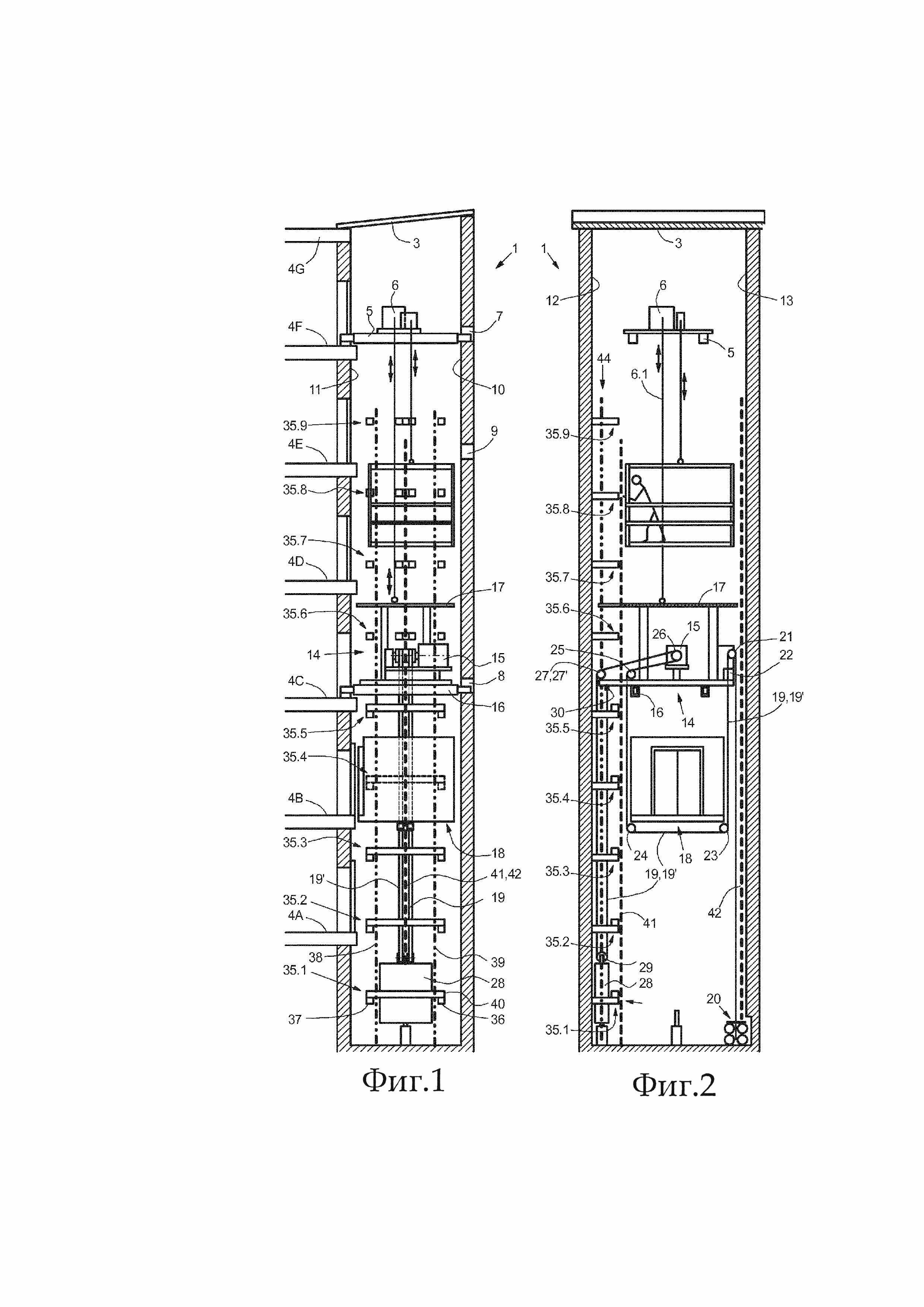

Монтаж дверей шахты

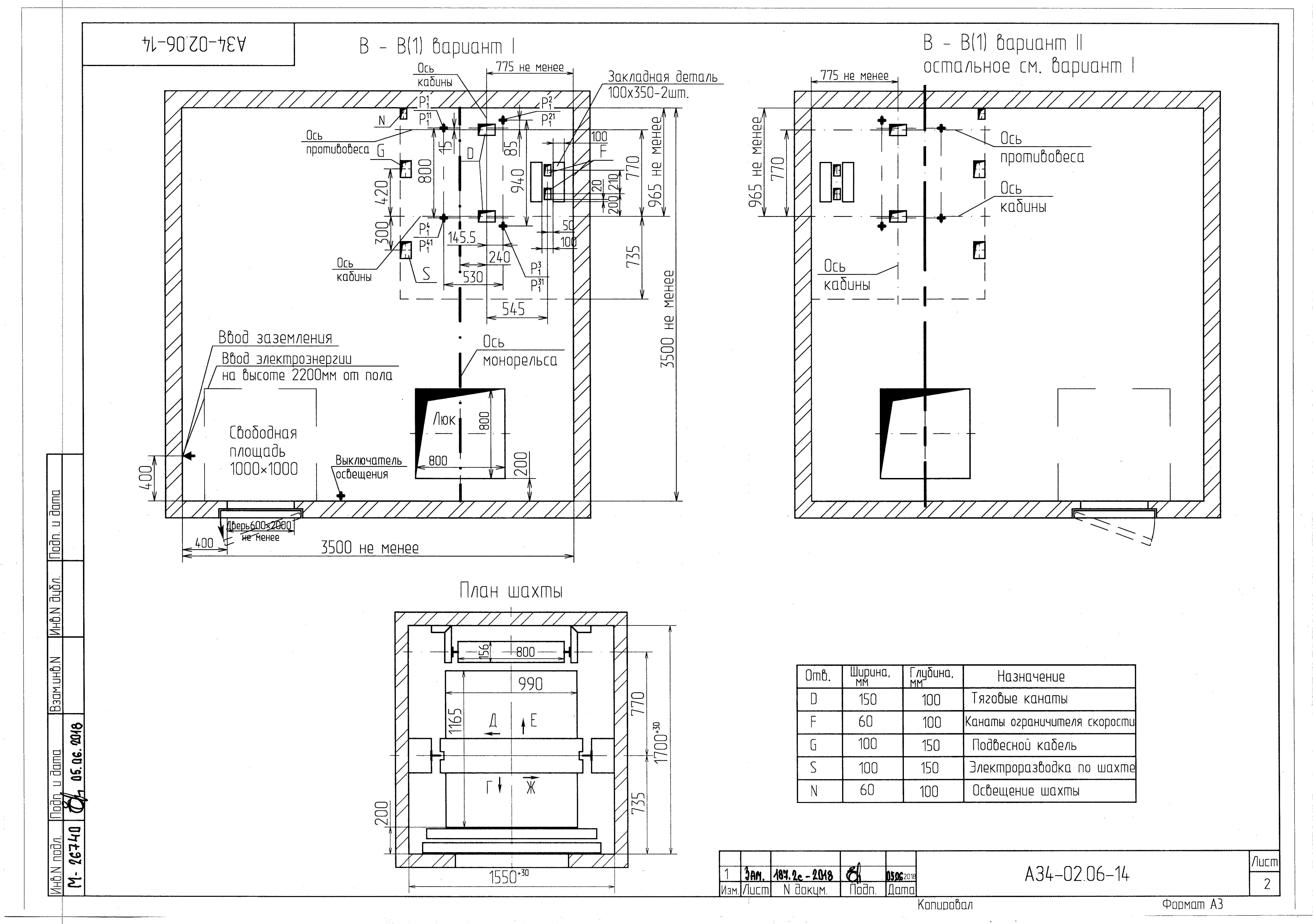

На высоте 2551 мм от уровня чистого пола (точной остановки) к закладным деталям шахты согласно рис. 31 приварить уголки поз. 5 для навески и вывески дверей шахты. Закладные детали могут быть установлены в шахте с помощью клиновых анкеров (рис. 31).

Монтаж дверей начинается с первого этажа. Дверь навешивается шпильками поз. 4(рис. 31) на уголки поз. 5 и совмещается плоскостью порога с отметкой чистого пола.

После временного закрепления дверей выполняется их выверка и окончательное крепление (развалка). После окончательного монтажа дверей шпильки поз. 4 срезаются.

Каждая дверь должна быть выверена:

• по общей вертикальной оси по оси притвора;
• по расстоянию от оси направляющих кабины до верхней балки и края порога двери шахты (размеры указываются в монтажном чертеже);
• по отметке чистого пола этажа.

НАПРАВЛЯЮЩИЕ кабины должны быть выставлены до выверки и крепления дверей шахты.

Крепления дверей шахты должно осуществляться уголками 2, 3 (рис. 31) или пластинами толщиной не менее 5 мм, привариваемыми к балке и порогу двери шахты. Варианты установки уголков зависят от положения закладных деталей относительно двери шахты, а также они могут устанавливаться с помощью клиновых анкеров (см.рис.31).

Удалить шлак со всех сварных монтажных швов. Сварные швы и околошовные поверхности защитить лакокрасочным покрытием.

Двери шахты любой огнестойкости монтируются согласно монтажному чертежу и рис. 32, 33, 34.

Обязательное наличие вентиляции в лифте

1. Поддержание оптимальных условий воздушной среды. Внутри кабины лифта может накапливаться влага, запахи или другие загрязнения. Вентиляция позволяет удалить эти факторы и обеспечить свежий и чистый воздух.

2. Предотвращение образования конденсата и запотевания стекол. При смене температур воздуха внутри и вне лифта может образовываться конденсат, который приводит к запотеванию стекол. Вентиляция помогает устранить эту проблему и обеспечить хорошую видимость изнутри кабины.

3. Отведение тепла, выделяемого в процессе работы лифта. Электромеханические устройства лифта могут выделять большое количество тепла, что может привести к его накоплению внутри кабины. Вентиляция способна устранить избыточное тепло и предотвратить перегрев оборудования.

Обязательное наличие вентиляции в лифте регламентируется соответствующими нормативными документами и правилами безопасности. Разработка и установка систем вентиляции должны соответствовать данным требованиям.

Основными элементами системы вентиляции в лифте являются воздуховоды, вентиляционные решетки и вентиляторы. Они обеспечивают циркуляцию воздуха, его фильтрацию и очистку от загрязнений. Кроме того, для эффективной работы системы вентиляции необходимо правильно рассчитать количество и расположение воздуховодов и решеток.

Вентиляция в лифте должна быть поддерживаемой и эффективной. Она должна работать непрерывно, обеспечивая свежий воздух и комфортные условия внутри кабины. Регулярное обслуживание и проверка системы вентиляции в лифте необходимы для ее надежной работы.

Пример вентиляционной системы в лифте: Воздуховоды расположены в потолке кабины, обеспечивая равномерную циркуляцию воздуха. Вентиляционные решетки размещены по периметру кабины для равномерного распределения воздуха. Вентиляторы находятся в техническом помещении лифтового шахтного блока и вытягивают воздух из кабины.

Общие требования

5.5.4. Напряжение силовых электрических цепей в машинных помещениях должно быть не выше 660 В, в кабинах, шахтах и на этажных площадках – не выше 380 В, а для цепей управления, освещения и сигнализации во всех помещениях – не выше 220 В (допускается использование фазы и нуля сети 380/220 В). При использовании фазы и нуля должны быть соблюдены следующие требования:

1. Питание цепей управления, освещения и сигнализации должно производиться от одной фазы.

2. Один конец обмотки аппаратов должен быть наглухо присоединен к нулевому проводу.

Напряжение цепи питания переносных ламп должно быть не выше 42 В.

Применение автотрансформаторов с целью понижения напряжения не допускается.

5.5.5. Уровень помех радиоприему от электрических машин, аппаратов и электропроводки, входящих в комплект электрооборудования лифта (подъемника) или групповой лифтовой установки, не должен превышать значений, установленных действующими положениями.

Вентиляция угольной шахты

Причины вентиляции в угольных шахтах

В угольных шахтах вентиляция играет важную роль для обеспечения безопасности и комфорта работников, а также для эффективности работы. Она необходима для:

• удаления газов, пыли и других вредных веществ, которые могут накапливаться в шахте;
• обеспечения постоянного поступления свежего воздуха в шахту, что улучшает условия работы и предотвращает развитие микроорганизмов и грибков;
• поддержания оптимальной температуры и влажности в шахте.

Особенности вентиляции в угольных шахтах

Вентиляция в угольных шахтах имеет свои особенности и может включать в себя различные механизмы и системы. Они могут включать в себя:

• основной вентиляционный воздуховод, который используется для постоянного обновления воздуха в шахте;
• вентиляционные устройства, включающие вентиляторы и воздуходувки, которые используются для создания приточного и вытяжного потоков;
• газоочистительные устройства, использующиеся для очистки вентиляционного воздуха от пыли и газов;
• измерительные и контрольные устройства, такие как датчики температуры, влажности, скорости воздуха и содержания газов, которые используются для контроля параметров вентиляции.

Поддержание эффективности вентиляции

Для поддержания эффективности вентиляции необходимо проводить регулярное техническое обслуживание и контроль параметров. Также следует использовать современные технологии и материалы, которые обеспечивают более эффективную очистку воздуха и меньшее потребление энергии.

Заключение

Вентиляция в угольных шахтах является неотъемлемой частью производственного процесса и играет важную роль в обеспечении безопасности и комфорта работников. Она должна быть разработана с учетом специфических условий шахты и должна поддерживаться в рабочем состоянии с помощью регулярного технического обслуживания и контроля параметров.

Обслуживание

После приемки здания/сооружения в эксплуатацию государственной комиссией, проверки работоспособности таких систем будут проводиться надзорными органами периодически в плановом порядке. Если они в этот момент вышли из строя, то собственник получит предписание на устранение выявленных недочетов.

Системы дымоудаления помещений устанавливаются в зданиях, сооружениях самого различного назначения – там, где по воле заказчиков/собственников, архитекторов/проектировщиков имеется много пожарных отсеков/помещений, не имеющих освещения; а также постоянно или периодически находится большое количество посетителей, покупателей, зрителей.

Чтобы содержать в технически исправном состоянии системы, на монтаж которых затрачены значительные суммы, иметь в наличии правильно заполненную эксплуатационную документацию, немаловажную в период проведения проверок; стоит заключить договор со специализированным предприятием, имеющим соответствующую лицензию МЧС России. Часто, на практике, это организация, выполнявшая поставку оборудования и монтаж систем, что вполне обоснованно во многих отношениях.

Сервис противодымной вентиляции согласно договорных условий, а также РД 25.964-90, регламентирующего организацию/порядок выполнения работ по обслуживанию, ремонту АУПТ, дымоудаления, АПС, ОПС, проводится по графику – ежемесячно и ежеквартально, а результаты проверки с указанием выполненных работ по устранению выявленных недочетов регистрируются в журнале установленного образца.

Следует заметить, что регулярное обслуживание резко снижает вероятность неработоспособного состояния или выхода из строя во время пожара, ведь большинство сбоев подобного оборудования, применяемого во время ЧС, происходит именно из-за редкого использования.

Расчёт расхода воздуха для проветривания лав и участков

Расход воздуха для проветривания лав рассчитывается по нескольким факторам:

– метановыделению в лаве;

– газам, образующимся при взрывных работах;

– количеству людей, работающих в лаве;

– пылевому фактору.

Окончательно принимается наибольший результат и проверяется по скорости воздуха в лаве согласно требованиям ПБ.

Расчёт расхода воздуха для проветривания 2-й южной лавы пласта L₈.

Лава отрабатывается по сплошной системе.

Такой расчёт выполняется, если в лаве пласт имеет породный прослоек мощностью 0,05 м и более или выемка угля ведётся с присечкой боковых пород.

– в рассматриваемой лаве пласт имеет простое строение, поэтому этот расчёт не выполняется.

К дальнейшему расчёту для проветривания 2-й южной лавы принимаем наибольшее значение расхода воздуха по фактору метановыделению

Проверяем принятый расход воздуха по допустимой скорости воздушной струи в лаве

По ПБ скорость воздуха в лаве должна быть не более 4 м/с условие соблюдается. Определяем минимальную скорость воздуха в лаве.

При температуре воздуха в лаве to_л=26оС и его влажности 75% минимальная скорость воздуха должна быть Vt_min=0,51-1,0 м/с 1, табл. 4.

Условие соблюдается.

Вывод: расчёт соответствует ПБ и окончательно для проветривания 2-й южной лавы принимает расход воздуха Q_оч.1=587 м3/мин.

Расчёт расхода воздуха для проветривания 3-й северной лавы пласта L₈.

Лава отрабатывается столбовой системой разработки.

– Расход воздуха по метановыделению

В 3-й северной лаве пласт имеет породный прослоек мощностью m_п.2=0.06 м. Расчёт воздуха выполняем по формуле:

Для проветривания 3-й северной лавы предварительно принимаем расход воздуха по метановыделению.

Проверим принятый расход воздуха по допустимой скорости воздушной струи в очистных забоях по ПБ.

Выводы: расчётные максимальная и минимальная скорости воздуха при принятом расходе воздуха для лавы Q_оч.2=495 м3/мин отвечают требованиям ПБ и окончательно для 3-й северной лавы принимаем расход воздуха Q_оч.2=495 м3/мин.

Расчёт расхода воздуха для проветривания выемочного участка 2-й северной лавы.

Выемочный участок проветривается по возвратнопоточной системе с выдачей исходя щей струи из лавы на выработанное пространство типа 1-В-Н 4, с 100. Расход воздуха определяем по метановыделению на участке (I_уч) и проверяем по числу людей.

При схеме проветривания 1-В-Н необходимо проверить соблюдение соотношения.

Если условие соблюдается, то расход воздуха для участка по метановыделению определяется по формуле:

Окончательно для проветривания участка принимаем Q_уч.1=813 м3/мин.

Определяем утечки воздуха через выработанное пространство данного участка.

Расчёт расхода воздуха для участка 3-й северной лавы. Лава отрабатывается столбовой системой разработки с погашением участковых выработок по мере продвижения лавы. Согласно Руководству по проектированию вентиляции угольных шахт схема вентиляции данного участка типа 1-М-Н 4, с 100.

При схеме вентиляции участков типа 1-М-Н расчёт воздуха по метановыделению производится по формуле

Проверим расчётное количество воздуха по людям.

Окончательно для участка принимаем расход воздуха.
